Камера внешнего наблюдения DiGoo DG WO1F (волк) с ONVIF, IP66, и возможностью записи в облако.

Привет всем! Хочу рассказать вам о камере для внешнего наблюдения, которая умеет сразу записывать видео в облако, обладает мощной ночной подсветкой, пишет на microSD карту, поддерживает onvif, посылает уведомления о движении на телефон, и при этом выполнена в стандарте IP66.
поехали...

Камера покупалась ТУТ


Характеристики


Brand Digoo
Model DG-W01f Cloud Storage Waterproof
Outdoor IP Camera
Image Sensor 1/4 CMOS
Lens 3.6 mm 75° Wide-Angle Lens
Day/Night IR-CUT Auto Switch Filter
IR Distance 10M
IR Light Six High Power Dot Matrix Lamps
Image Resolution 720P(1280*720), VGA(640*480)
Frame Rate 8-12fps
Pixels 1.0 MP
Image Setting Brightness, Contrast, Chroma, Saturation
Day & Night Electronic(IR-CUT filter with auto switch)
Compression Standard
Video Compression H.264
ONVIF Support
Bit Rate 16Kbps~2Mbps
Dual Stream Yes
Network
With a LAN port YES
POE Power NO
Alarm Trigger Intelligent Motion Detection
Alarm Action Once Trigger Alarm, the APP will send the notification to you by Email
and it will Record Video Automactically
Network Protocols TCP/IP, UDP, DNS/DDNS,
SMTP, UPNP,DHCP,HTTP,etc.
Video Cloud Storage, Support Amazon Web Services
Wireless WIFI, 802.11 b/g/n
Supported OS All computer browsers, Internet Explorer,
Safari, Firefox, Chrome, Opera
Security User Authentication, Software Encryption
General
Operating Temperature −10 °C to 50 °C
Power Supply DC 12V/1A-2A
Power Consumption 5W~10W
Waterproof Level IP66
On-board storage Build-in TF Slot, Up to 64GB

Упаковка и комплектация

Приходит камера в красивой глянцевой коробке, на которой изображен дом.

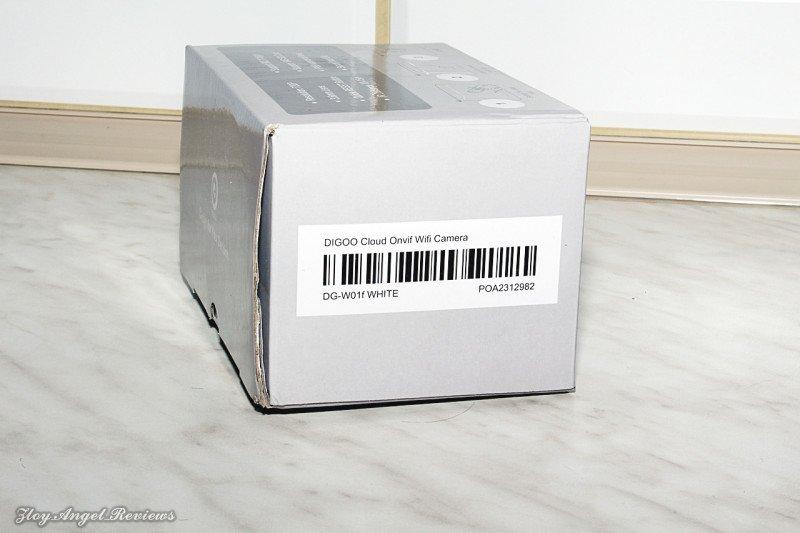

Сбоку расписан функционал камеры.

Сзади на коробке написаны тех характеристики

Со второго бока 2 QRкода. Один на сайт производителя, второй на страничку в фэйсбуке

Сверху на коробке написан девиз компании, его они пишут на все продукты.

Открываем коробочку и видим, что продукт защищен вспененным полиэтиленом со всех сторон, даже сверху.


В комплекте у нас съемная антенна приема WiFi, сальник для герметизации Ethernet разъема, шестигранный ключ, дюбеля с саморезами, и карточка.


Внешний вид

Камера выполнена вся из металла, крашенного белой краской. Состоит из кронштейна крепления и самой камеры этакой овальной формы. Сверху название производителя.

Снизу камеры штрих код для добавления камеры, и закрытый металлической заглушкой разъем для microSD карты.

Кронштейн крепления сделан из металла, тоже покрашен в белый цвет.

Снизу вставлена пластина из металла, в которую вкручивается затяжной винт.

Для того чтобы зафиксировать положение камеры, затягиваем винт.

Спереди открывается вид на основной рабочий элемент камера это сенсор 1/4 CMOS и 12 светодиодов подсветки. Также мы увидим глазок датчика освещенности и движения.


Закручиваем Антенну и смотрим сбоку, мы можем заметить, как линза прикрыта небольшим навесиком, и по рекламе, он должен защитить нашу камеру от осадков. Но мы-то с вами понимаем, что это в сказочной стране, выдуманной мерчендайзерами, где дождь медленно абсолютно правильно падает четко вертикально вниз.
С другой стороны открывается вид на 2 разъема, ethernet и питание.

Сальник зажимает провод ethernet очень плотно.

Посмотрим, что под разъемом для карт, откручиваем 2 винта, видим, что металлическая крышка лотка снабжена прокладкой, для лучшей герметизации.
Рядом с разъемом карты памяти есть кнопка SET для установления соединения с камерой.

Камера работает с картами объемом до 64 Гб. Вставляется до щелчка.


Эксплуатация и ПО


Камера удивила тем, что не имеет в наличии блока питания и инструкции.
Для того чтобы добраться до соединения с камерой нам нужно приложение, а для того чтобы его скачать нам нужен QR код из инструкции, а для того, чтобы добраться до инструкции, нужно найти на карточке QR-код для скачивания ее. Интересный квест, расскажу полностью, как подключиться, потому что это не банально. Хотя и не сложно. Кому это понятно, можно просто пропустить абзац.
Итак, находим в карточке из комплекта QR-код и скачиваем инструкцию, для вашего удобства я ее залил вот сюда.
Инструкцию читать — это выбор каждого. Но я вам ее выложу :)
Можно взять тут
Итак, находим в инструкции qr код для скачивания приложения

Кстати камера питается от блока питания 12В. Это стоит учесть, так как в комплекте его нет и PoE камера не поддерживает.

 Я использую вот такое безымянное зарядное

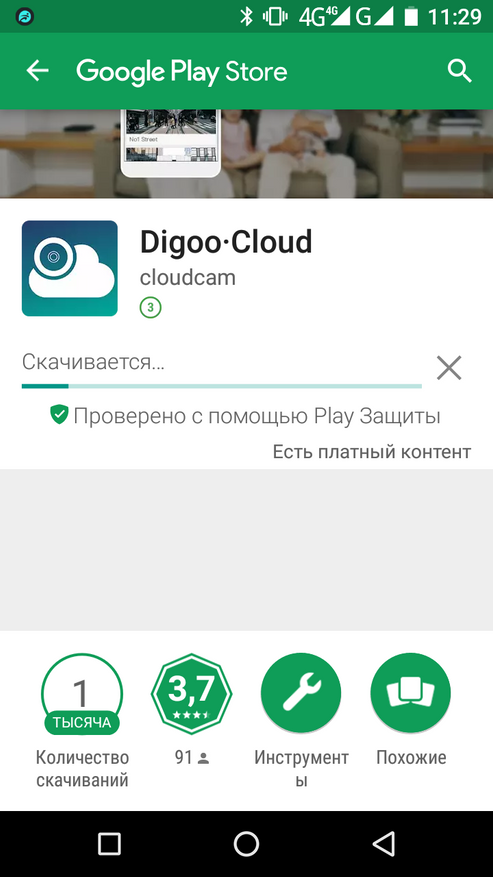

Для работы с камерой используется приложение Digoo Cloud

Дальше будут скриншоты из приложения, кому это интересно, найдут их под спойлером




Спойлер





































































 Облачное хранилище тут не бесплатное. Бесплатно нам предоставляется только 15 суток.

А вообще можно выбрать необходимый тариф и количество дней, после которого видео будут перезаписываться. С одной стороны, это фу, это же не бесплатно, а с другой стороны проверенное облако, и минимум 360р в месяц на безопасность вашего имущества. Напоминаю о необходимости наличия интернета.






Когда камера видит движение/звук на смартфон приходит уведомление. Разумеется это верно при интернете на обоих устройствах.

Можно подключиться к камере и посмотреть причину аларма.


Во временной шкале белое — это нет записи, камера выключена, серое — это запись статики, оранжевое- тревога.
В случае с картой памяти таких оранжевых полосок нет, там запись идет только по тревоге.
Приложу примеры съемки 2 примера ночью, 2 примера днем. Эти ролики скачаны с облака в формате mp4

Вот свойства файла





Спойлер

General
Complete name: F:\mysku\Камера Digoo Wolf\New Folder\output\Дигу волк\Digoo·Cloud-1319_02-09-2018.mp4
Format: 3gr6
Codec ID: 3gr6
File size: 3.56 MiB
Duration: 1mn 33s
Overall bit rate: 321 Kbps
Encoded date: UTC 2018-02-09 10:25:30
Tagged date: UTC 2018-02-09 10:25:30

Video
ID: 1
Format: AVC
Format/Info: Advanced Video Codec
Format profile: Main@L3.1
Format settings, CABAC: Yes
Format settings, ReFrames: 1 frame
Format settings, GOP: M=1, N=36
Codec ID: avc1
Codec ID/Info: Advanced Video Coding
Duration: 1mn 33s
Bit rate: 296 Kbps
Width: 1 280 pixels
Height: 720 pixels
Display aspect ratio: 16:9
Frame rate mode: Variable
Frame rate: 11.887 fps
Original frame rate: 11.875 fps
Minimum frame rate: 6.250 fps
Maximum frame rate: 30.303 fps
Color space: YUV
Chroma subsampling: 4:2:0
Bit depth: 8 bits
Scan type: Progressive
Bits/(Pixel*Frame): 0.027
Stream size: 3.29 MiB (92%)
Language: English
Encoded date: UTC 2018-02-09 10:25:30
Tagged date: UTC 2018-02-09 10:25:30
mdhd_Duration: 93213

Audio
ID: 2
Format: AAC
Format/Info: Advanced Audio Codec
Format profile: LC
Codec ID: 40
Duration: 1mn 33s
Source duration: 1mn 33s
Bit rate mode: Constant
Bit rate: 9 921 bps
Channel(s): 1 channel
Channel positions: Front: C
Sampling rate: 8 000 Hz
Compression mode: Lossy
Stream size: 113 KiB (3%)
Source stream size: 113 KiB (3%)
Language: English
Encoded date: UTC 2018-02-09 10:25:30
Tagged date: UTC 2018-02-09 10:25:30








Оригиналы видео фрагментов можно скачать тут
На карту памяти видео пишутся в формате v264.
открыть такой файл не просто без родного программного обеспечения. Нужно искать подходящее ПО, которое умеет воспроизводить файлы видеопотока. К примеру, вот тут

Можем посмотреть из параметров потока что камера пишет в разрешении 1280х720 8.000 FPS

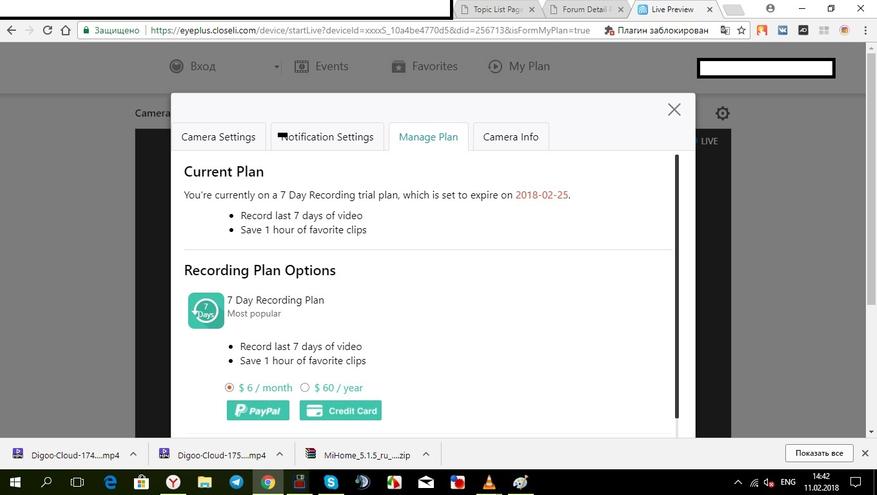

Также камера имеет Web интерфейс на сайте https://eyeplus.closeli.com

 Здесь можно просмотреть алармы, которые были на ней, и весь процесс записи.



По ONVIF я легко достучался до нее при помощи совета  dimon-ru-80

В VLC плеере прошел авторизацию. Только долго блуждал по сети в поиске пароля, везде есть упоминание про пароль 20160404.

Оказывается Логин и Пароль следующие

Login: admin

Password: dg20160404

Вводим в плеере канал rtsp://IPадрес:554/onvif1

И вуаля. Кое-что замазал, простите.

Сначала думал разобрать камеру, но побоялся потерять ее водозащиту и не стал этого делать.
Камера понравилась четким срабатыванием на тревогу. Буквально через секунду посылает уведомление на телефон, дает возможность просматривать видео из Облака, Тут каждый сам решает, дорого ли ему оплачивать облачное хранилище, зато можно не беспокоиться о данных в вашем видеопотоке. Потому что тут мы защищены политикой конфиденциальности Amazon. А это какая-никакая уже уважаемая контора. Может быть деятели пофиксят ПО, чтобы писало на другие хранилища в облаках, но это пока из разряда догадок. Качество видео вполне адекватное, посмотреть и понять, что происходит на видео можно легко. Качество ночной подсветки просто отличное, со стороны видно красное свечение светодиодов. А теперь расскажу о пользе облака. При варианте, когда люди покупают просто камеру с записью на SD, ничего не мешает хулиганам украсть информацию вместе с камерой/картой. В случае же облака, их лица попадут в виде видеопотока вам на смартфон или в дальнейшем на ПК органов, как бы он не изгалялся над камерой, думая, что на этом все закончено. За такую безопасность можно и заплатить. Но я не навязываю, это каждый решает сам. В связке с 3G/4G модемом и роутером, это прекрасное решение даже для дачи. Если волнуемся за то, что хулиганье может нарушить линию питания и камера будет бесполезна, тогда стоит добавить еще небольшой ИБП. На этом, пожалуй, все. Из минусов отмечу абсолютную не работу микрофона, то есть он чувствует шум, начинает писать видео, но сам звук, который он записывает звучит как пощелкивания… И еще минус это отсутствие блока питания в комплекте.

 Есть купон 12%, код: 25a2a7

7 комментариев


KonBez
Эмм, ночную съёмку делали с мощной боковой подсветкой, так что работу камеры не оценить. В настройках стоит 8 FPS, а запись не дёрганная — подозрительно, показали не запись а трансляцию с экрана?
Микрофон вполне мог не работать из-за неправильного профиля кодеков аудиопотока в камере вместо G.711 или G.729 мог стоять какой-то другой.
zloy_Angel
Насчет подсветки, да, там не совсем полная темнота, так что добавлю скоро еще один ролик в полной темноте. А по поводу записи, выложил то, что скачалось из облака. А если просматривать поток на компе, дерганья заметны, посмотрите в представленной ссылке на гугл диск файл потока 0-200028M.v264 там будет видно. Видимо облако сразу выравнивает видео, для удобного просмотра.
UPD видео обновил. добавил видео съемки в полной темноте
Последний раз редактировалось
dimon-ru-80
При попытке просмотреть видео с камеры по Onvif не запрашивает логин и пароль? Мне приехала Digoo DG-W02f, хотел обзор сделать, но она так и не увиделась по LAN для настройки, печально.
Последний раз редактировалось
zloy_Angel
Сейчас нет оборудования… чтобы проверить ONVIF. К сожалению.
dimon-ru-80
Чтобы проверить, оборудование как бы и не нужно. Создаёте в блокноте документ с текстом rtsp://IP адресс вашей камеры:554/onvif1 например rtsp://192.168.0.107:554/onvif1. Переименовываете его в m3u например Text.m3u Затем открываете в VLC.
Последний раз редактировалось
zloy_Angel
Я вас понял, отпишусь
UPd все получилось, авторизацию конечно же камера просила, Всю инфу я добавил в обзор, спасибо за подсказку. Плюсанул в карму
