Обзор Utorch FY3D - Z1 "псевдоголографический" рекламный дисплей на основе механической развертки

Обзор рекламного дисплея устройства, способного с помощью механической развертки создавать вполне себе сносные эрзац-голограммы. Принцип, по которому это устройство формирует изображение, далеко не нов, и был использован еще в первых экспериментах с телевидением. Прославившийся Терменвоксом Лев Термен экспериментировал со вращающимся диском, который за счет инерционности зрения формировал изображение. В принципе, если я не ошибаюсь, то что-то подобное реализовано в DLP-проекторах где трехцветное колесо вращается для деления белого cветового потока на R/G/B.

Вообще же, в первый раз подобное, только гораздо более примитивное устройство я видел еще с дюжину лет назад. В воронежском «Детском мире» находилось кафе «Скуперфильд», над входом в которое находились часы на такой же механической развертке. По тем временам висящие в воздухе цифры выглядели не так уж далеко от выпрыгивающей от Марти Макфлая Акулы. В сравнении с обзорным устройством, это конечно крайний примитив, но тогда это было в диковинку и притягивало взгляд.

Время идет и обозреваемой устройство способно на гораздо большее. Искренне надеюсь что спустя ту же дюжину лет на рынке будут представлены полноценные голографические дисплеи, а не этот, пусть и занятный, но эрзац.

Вот ссылка на этот проектор, ценник сейчас спустя год с момента  обзора упал очень сильно, фактически вдвое.

Упаковка и внешний вид

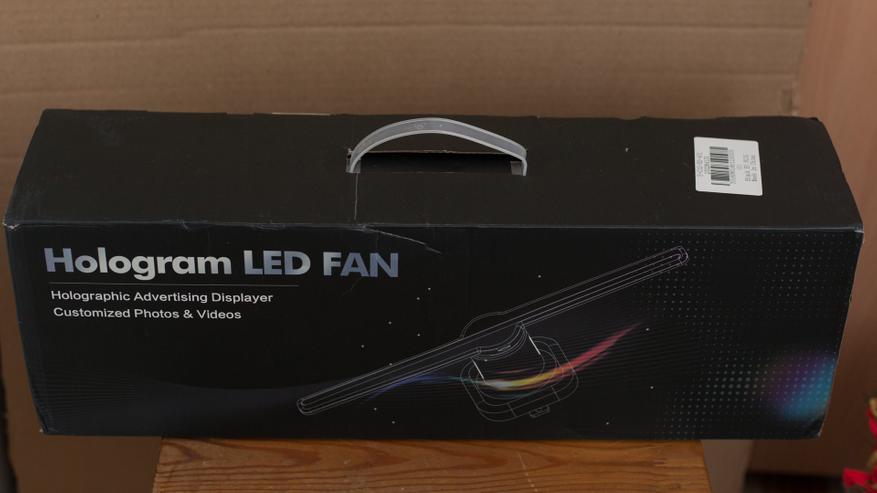

Дизайн продолговатой картонной коробки, в которую упаковано устройство, явно не относит его к А-классу. Подвально-артельного духа тут нет, но и какие-то изыски в оформлении тоже отсутствуют. С другой стороны, вещь эта не рассчитана на бытовое использование, целевая аудитория – владельцы разного рода бизнес-точек, которые хотят отойти от обычных дисплеев в визуализации продаваемой продукции.

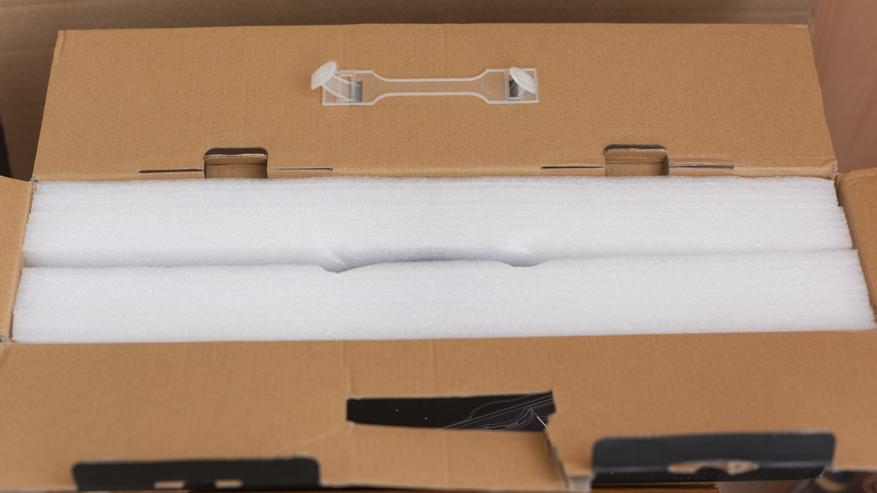

Основной составляющей частью устройства является вращающаяся планка со светодиодами, и часть эта достаточно критична к надежности упаковки. И тут все нормально, дисплей надежно и плотно зажат между двумя кусками пенопласта с соответствующими вырезами.



Комплектация:
  • Само устройство
  • 4gb microsd + кардридер
  • Блок питания
  • Крепление + шурупы
  • Пульт управления.

Ну, а вот и внешний вид.

Размеры:  длина планки 42см, соотвественно и изображение должно быть вписано в это поле.

Вес. 1.5 кг

Яркость: 800люмен  (хм, я отлично представляю себе что такое яркость такого уровня и что-то не могу сказать что устройство светит настолько уж ярко. Тем не менее, даже в дневном свете картинка отлично видна)



В общем-то все очевидно, расположенный в основании мотор вращает планку со светодиодами. Каждый из последних меняет цвет в необходимых точках окружности. Человеческий глаз же воспринимает 16,6об\сек. И в случае с обычной классической сменой кадров это бы вызвало «дерганье». Тут же в любой момент времени меняется только изображение шириной в светодиод, вся остальная часть окружности остается той же самой, т.е. смена идет своеобразной волной, за счет чего нет никакого ощущения «дерганности».

В этой модели установлены 224 светодиода, в Z2 их уже 320 штук и разрешение этой модели должно быть ощутимо выше. У Z1 оно вполне достаточно для крупных предметов, но о существенной детализации говорить смысла не имеет. Справедливости ради, и этого вполне хватает для своих целей.



Откровенно говоря, устройство, в плане своего внешнего вида и принципа работы довольно-таки простое. Думаю что единственная по-настоящему сложная и современная часть умещается в какой-то компактной микросхеме.  Все же остальное могло быть с тем же успехом в нормальном качестве реализовано давным-давно (ну, не считая светодиодов). Ведь, по факту, все остальное — это электромотор, который крутит насаженную на вал планку с диодами.

Я попытался разобрать устройство, выкрутил 4 болта в его основании, ничего не добился, корпус просто стал немного гулять вверх по штифту. Очевидно что крепление находится где-то внутри и до него не добраться, в видео есть этот момент.

Справедливо и обратное, облажаться можно и в той части, где каких-то современных решений вообще ноль.  Надеюсь, что в высокую стоимость этого устройства заложены и нормальные комплектующие и оплата труда квалицированных рабочих. Сейчас могу сказать только что никаких люфтов у вала нет, сидит плотно и крутится без биения и каких-то там ненормальных звуков.

В инструкции отдельно подчеркнуто, что дисплей заточен под использование внутри помещений. Для того чтобы использовать снаружи требуется влагозащита, я так понимаю что единственный вариант это поглубже под козырек, если речь идет о защите от прямого попадания воды. А как быть другим угрюмым помощником энтропии – высокой влажностью воздуха? Да, подозреваю что никак, и во влажном климате я бы использовать это устройство не стал.

Еще одно уточнение — наверняка кому-то придет в голову сунуть в изображение палец, что означает поломку и пальца, и  планки со светодиодами.  Поэтому я бы вообще забрал дисплей в какой-то защитный короб, тогда проблема будет решена. Ну вот пример.

Я связался с производителем, сказали, что они еще собираются выпускать модель с влагозащитой, где будет клеевая герметизация.

Отдельно стоит обратить внимание и на БП, который выдает довольно-таки стандартные 12в\3А.
Специфика использования подразумевает вероятность крепления вдали от розетки, и, да, длина шнура тут неплохая, полтора метра. Хотя нарастить его  — пара пустяков.

Крепление на стену элементарное,  просто вставить в пазы комплектную плашку, посаженную в нужное место на дюбеля.

Управление

Тут все просто – включаем в розетку, плашка крутится и формирует изображение, включая ролики поочередно

Так как вешать устройство надо вдали от досягаемости рук, да и вставлять БП в розетку каждый раз смысла нет, в комплект входит пульт управления, с двумя кнопками, отвечающими за вкл\выкл. Как упоминал выше, в более продвинутой модели Z2 есть вариант подключения по вай-фай, наверняка там можно полноценно управлять через приложение.


Сами файлы *.bin, в которых находятся изображения, формируются в специальной, весьма и весьма простой по интерфейсу проге, которая находится на комплектной 4gb карте памяти. Слот для последней находится в центре вращающейся плашки.


Копируем папку «Hologram software» куда угодно, тыкаем на exe`шник и выбираем одну из закладок импорта – видео или картинку. Дальше кнопкой zoom in\out подгоняем изображение, чтобы нужная его часть вписалась в круг. Готов? Жмем ок. Дальше можно выбрать число циклов показа, и сразу нажать на экспорт или же повторить операцию с другими файлами, чтобы скинуть их все скопом. У проги есть еще функционал примитивнейшего графического редактора, но его предел — это крутящаяся надпись. Хотя, в случае, если вам надо, чтобы в воздухе висело название вашей торговой точки, то и это хорошо, все-таки не каждый может что-то делать в 3d-редакторах, а с таким комплектным справится любой мало-мальски разбирающийся в компьютерах пользователь.

В конце видео будет небольшая часть полностью посвященная этой программе, кому интересно — смотрите видео ниже, на самом деле предельно просто

Сама процедура эспорта сводится к тому что выпадает окошко с со списком устройств, там надо выбрать карту памяти и как-то в латинице озаглавить экспортируемый файл.

Все.

Да, стоит уточнить что желательно, весьма желательно чтобы фон у ваших изображений был черный или прозрачный, это поможет создать впечатление объемности и того что картинка висит в воздухе.

Дисплей в работе

Еще раз напомню, производитель уточнил, что плашка совершает 1000 оборотов в минуту, т.е мы получаем что-то типа 16,7 кадров\сек. Это вроде бы и немного в сравнении с тем же классическим 24 кадра\сек, но какой-то дерганности я не вижу. Предположу, что это за счет того что кадр меняется не целиком, а отрисовывается по мере движения плашки, т.е. в любой отдельной взятый момент времени все за пределами плашки – прошлый кадр. И так как плашка двигается плавно, то и эта отрисовка нового кадра идет без дерганий.

Ну и разговор разговором, но словами-то я не опишу как выглядит изображение, смотрите ниже на видео. Беглый поиск в сети по запросу «3d gif» выдал изрядное число таких.

На карту также залито демо-видео, после него идут экспортированные мной.

Как видите, какой-то реальной развлекательной детализации тут нет. Фильм в таком виде не посмотришь, технологии еще развиваться и развиваться. А вот для своих целей – завлечь покупателя висящим в воздухе гамбургером — устройство вполне пригодно, детализации тут хватает 100%. Плюс к тому, плоское в реальности изображение тут на просвет выглядит объемным, рабочий угол 155 градусов, фона нет — вся картина на просвет в тех местах где ничего не отрисовывается. Так что эффект того, что смотришь на висящую в воздухе голографическую проекцию, очень даже недурной, главное, чтобы в исходнике товар крутился туда-сюда, якобы в 3D, да фон был правильным.

Мало-мальски сведущий в 3D редакторе человек может клепать в потоковом режиме простецкие картинки типа вращающихся в воздухе логотипов.

Вот и сам видео обзор, там где-то минуты две видео с примером работы.



Общие впечатления

Занятная, необычная штука. Предположу, что, как только цена упадет долларов до полутораста, такие дисплеи будут торчать во множестве торговых точек. Заодно эта популярность подстегнет и совершенствование технологии. Если увеличить разрешение раза в два, то будет вообще шикарно, в таком виде будет читаем и среднего  размера текст.

из минусов:

  • невозможность переключать ролики пультом (с учетом специфики минус малозначительный)
  • вопрос по доступу к потрохам в случае ремонта.

Сейчас же такая штука будет в диковинку и думаю, что способна удивить покупателей.

Вариант с размещением этого дисплея за стеклом позволит убрать звук вращения, тогда ощущение голографичности будет более выраженным.  Мне достаточно отчетливо представляется картинка с каким-то часовым магазином, где над лежащими в красном красным бархате часами крутятся в воздухе здоровенные сорокасантиметровые часы.

Для бытового использования эта вещь абсолютно бесполезна. Как сугубо рекламное устройство, думаю что в силу своей необычности и новизны этот дисплей найдет свою аудиторию. Единственный вопрос, который остается открытым – это надёжность и долговечность, оценить которые у меня возможности нет.

Для тех же, кого устройство заинтересовало:



с купоном FY3D цена будет 399.99$

Если что-то забыл\ошибся\есть какие-то вопросы – пишите!
