Энтузиаст превратил PS4 Slim в мобильную консоль с HDMI и ESP32-мониторингом

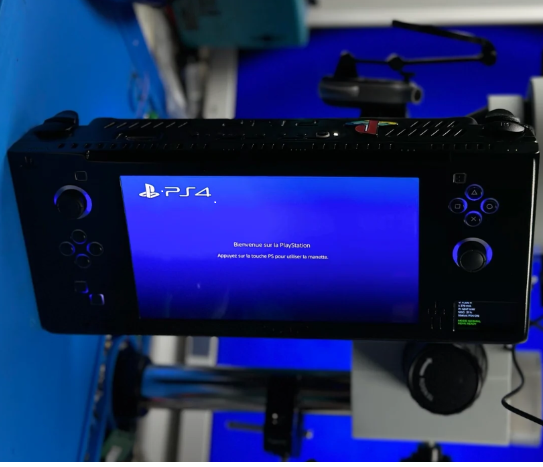

Энтузиаст на базе оригинальной платы PlayStation 4 Slim создал функциональный портативный игровой консоль. В процессе реализации проекта он провёл модификацию материнской платы — выполнил её урезание и перекомпоновку с сохранением полной работоспособности системы. Целью изменений стало уменьшение габаритов устройства, улучшение энергоэффективности и оптимизация теплового режима.
Для охлаждения был разработан индивидуальный воздушный канал и радиатор с активным управлением вентилятором на основе температурных датчиков. В корпус была интегрирована 7-дюймовая OLED-панель с разрешением 1920x1080. Управление питанием и мониторинг параметров реализованы через микроконтроллер ESP32: система отслеживает температуру, напряжение и потребление, а при снижении напряжения аккумулятора ниже 10 В или перегреве автоматически завершает работу.
Питание обеспечивается шестью элементами формата 21700 общей ёмкостью около 130 Вт·ч. При нагрузке в 44 Вт (лёгкие игры) автономная работа составляет 2,7-3 часа; при запуске требовательных AAA-проектов с потреблением до 88 Вт время работы сокращается до 1,3-1,5 часов.
Устройство оснащено тремя портами USB-C: один предназначен для конфигурации ESP32, второй — для зарядки, третий подключён напрямую к контроллеру PS4 и позволяет использовать внешние периферийные устройства, включая геймпады и накопители. Также предусмотрен HDMI-выход для подключения к внешнему дисплею.
Автор проекта отметил, что устройство создано исключительно в личных целях и не планируется к коммерческому выпуску.
Источник: ithome
