Выбираем плату ЦАП до 100$ для DIY-аудио проекта на AliExpress

Открывает подборку плат ЦАП маленькая (45х43,5 мм) плата с оптическим и коаксиальным входом цифрового сигнала. Основной чип — MS8413, обеспечивается динамический диапазон 105 дБ и частота дискретизации от 32 кГц до 192 кГц. Питание платы распространенные DC 5 В.

Несмотря на размеры и смешную цену, плата отлично справляется с преобразованием цифрового аудио сигнала в аналоговый. Подойдет для бюджетных настольных проектов и систем для озвучивания ТВ.

Для этой платы есть подробный обзор с измерением АЧХ и КНИ.

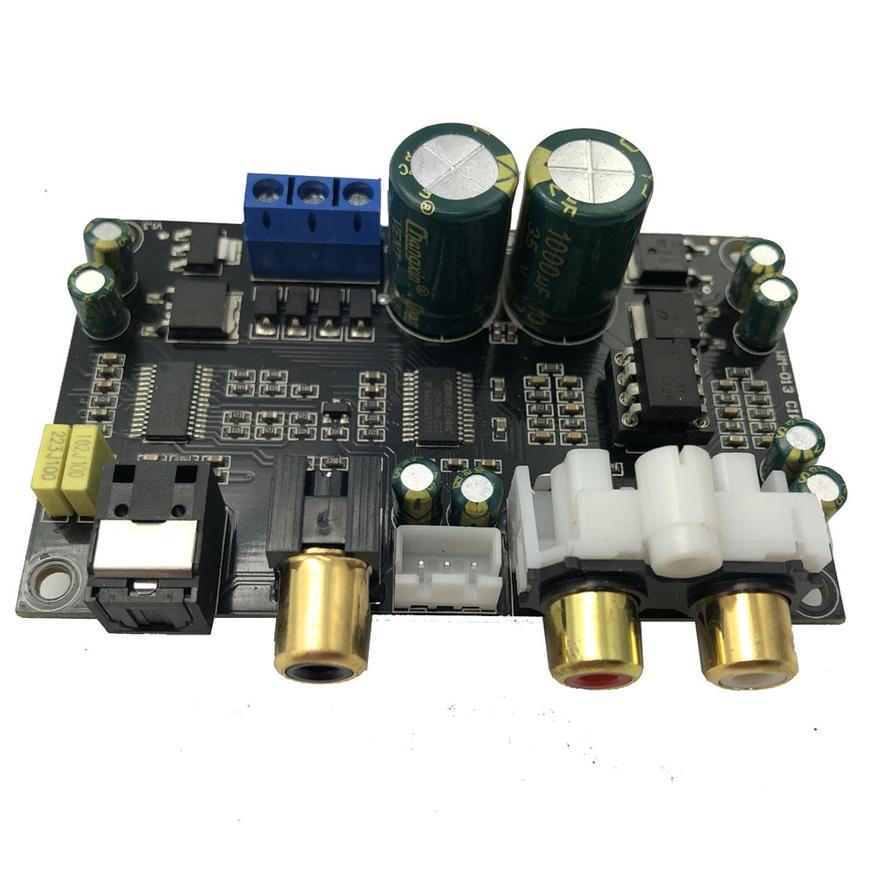

Еще одно очень бюджетное решение, но с хорошими возможностями. Плата ЦАП на основе чипа CS8416 и CS4398. Плата больше первой по размерам (80х50 мм) и для питания нужен сетевой трансформатор со средней точкой на вторичной обмотке (параметры 12-0-12 В и до 1 А).

Входы цифрового сигнала оптический и коаксиальный, для выхода аналогового стерео служат разъемы RCA и jst.

Измерения этой платы можно посмотреть в обзоре.

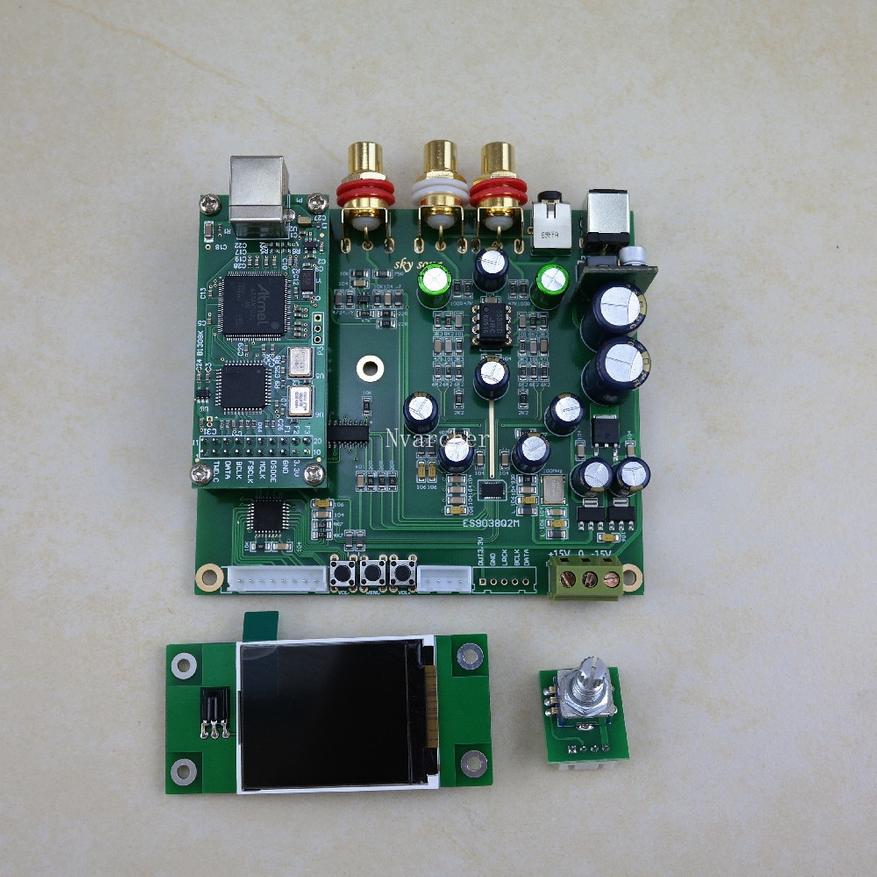

ЦАП на свежем чипе от ESS (используется мобильная версия) с хорошим динамическим диапазоном в 128 дБ. Для питания необходимо подать AC 15-0-15 В.

У платы, помимо привычных оптики и коаксиала, есть USB-вход и I2S IIS SPDIF (может работать с цифровыми транспортами и усилителями). Так же в комплекте идет энкодер для управления и небольшой экран для индикации текущего входа и битрейта.

Есть вариант такой же платы специально для мини-ПК Raspberry Pi, там удобно подогнаны размеры платы и интерфейсы под платформу одноплатного ПК.

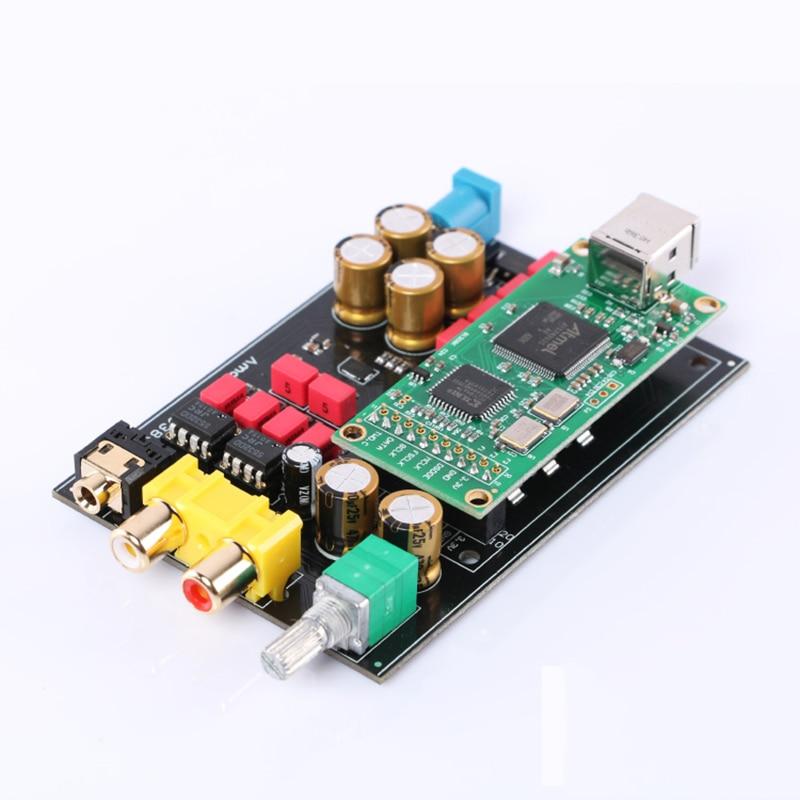

Еще один вариант с входом USB (в лоте можно выбрать и без USB приемника). Удобно использовать с ПК или ноутбуком в качестве внешней звуковой карты, есть и регулировка громкости. Плата размерами 100х70 мм, для питания используется привычный БП на DC 12 В 1 А (нет в комплекте).

USB принимает 32BIT 384K и поддерживает DSD512. Выход аналогового сигнала на разъемы RCA или 3,5 мм на наушники.

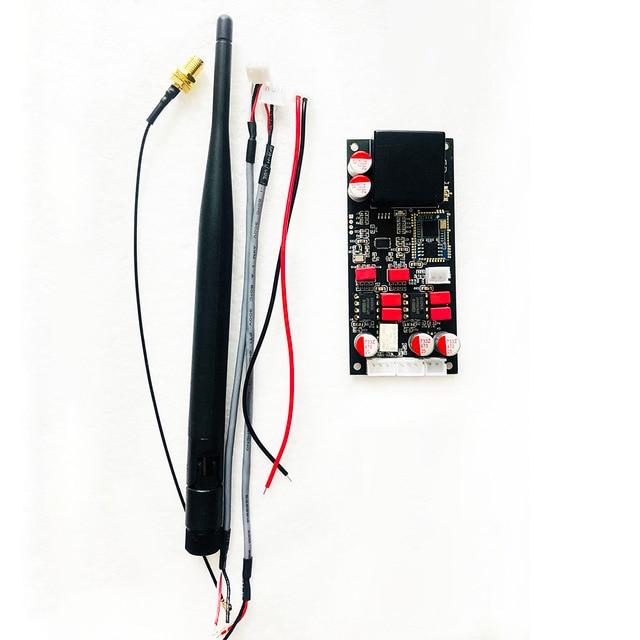

Вариант когда нужна только беспроводная передача цифрового сигнала по Bluetooth 5.1. Эта плата обеспечит преобразование с высоким качеством, поддерживается кодек LDAC. ЦАП ES9038 (мобильная версия). На выходе аналогового сигнала пара ОУ OPA2604.

Размеры платы 88х40 мм, что удобно для встраивания в корпуса своих аудио проектов. Питание 9-18 В DC.

В комплекте внешняя поворотная антенная и комплект проводов.

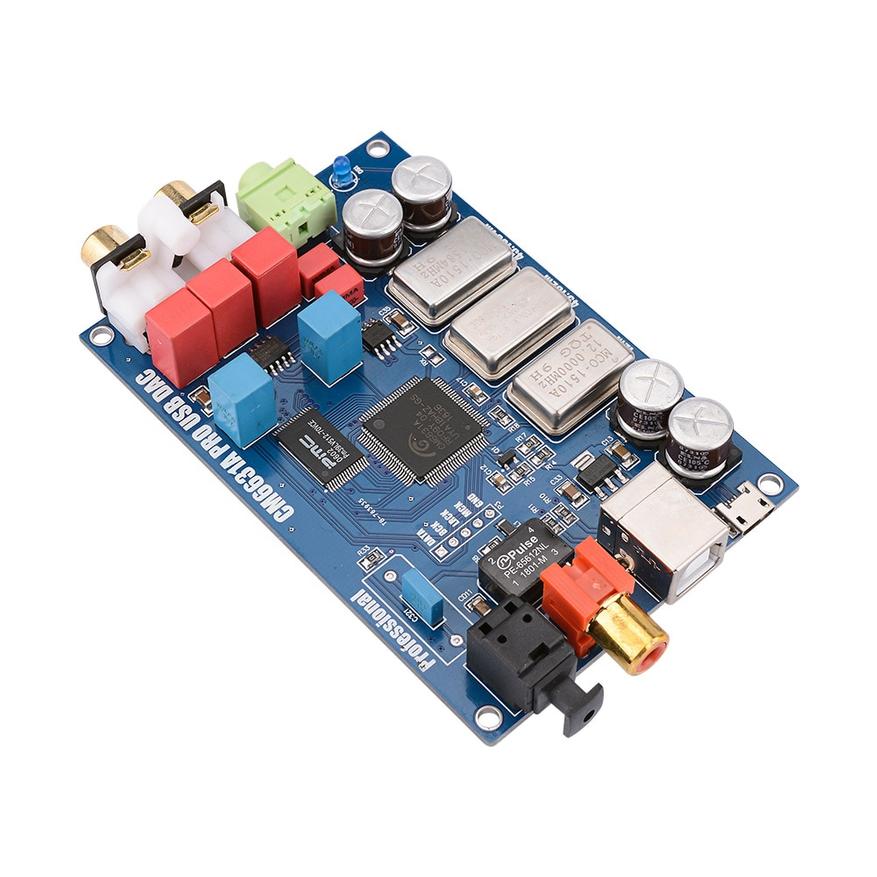

Еще один недорогой комбинированный (USB+оптика+коаксиальный вход) вариант от AIYIMA. Удобно, что питание плата получает прямо от usb входа (есть так же разъем микро-usb). Есть и поддержка OTG. Размеры платы: 100х66 мм.

USB-SPDIF транспорт CM6631A, ЦАП ES9023 с поддержкой сигнала до 192 кГц/32 бит.

На выходе аналоговый сигнал на «тюльпаны» RCA или наушники (разъем 3,5 мм).

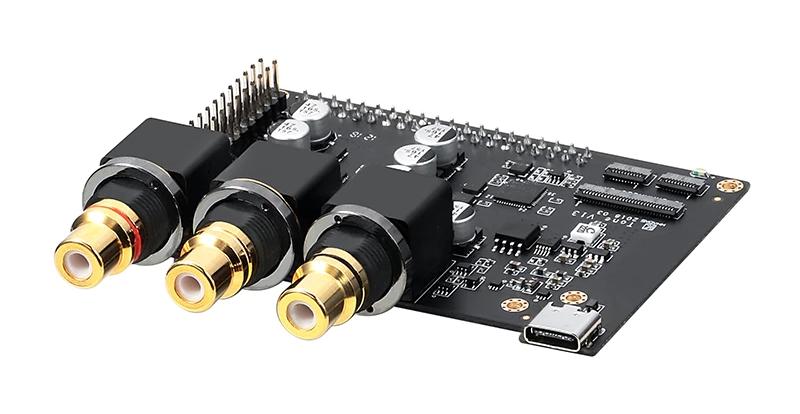

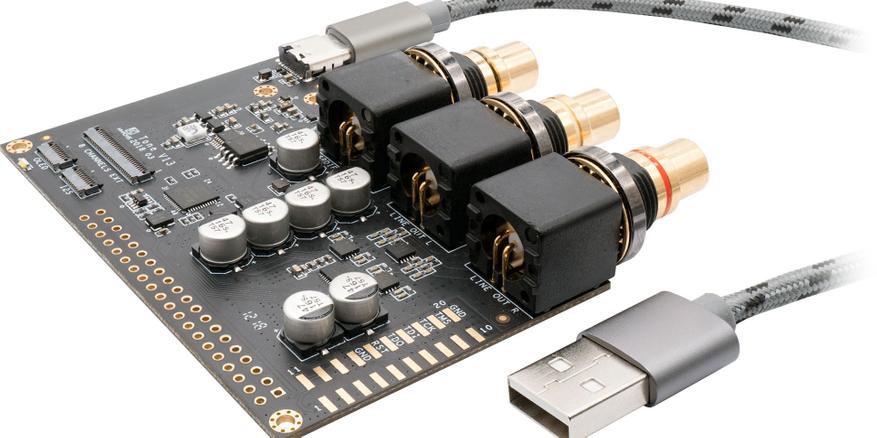

Завершает подборку «народный выбор» в бюджете до 100$ — Khadas Tone Board в варианте KTONE-G-001. Он же и на заглавном фото топика. У этого варианта качественное исполнение и отличный звук. На странице товара есть графики измерений и многочисленные отзывы довольных владельцев.

Чипы: XMOS XU208-128-QF48 и ЦАП ES9038Q2M. Есть вход S/PDIF. Питание плата получает по порту тип С USB (5 В 0,5 А). Кабель в комплекте.

Для этой платы есть специальный акриловый корпус с необходимыми размерами.
