Комплекты для прикладной пайки: освоение компонентной базы и логики работы электронных узлов

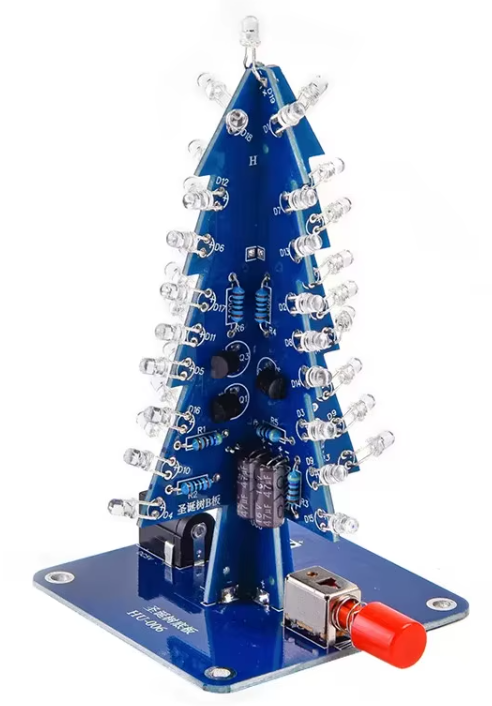

Проект предназначен для освоения навыков объемного монтажа. Конструкция базируется на нескольких вертикальных платах, образующих единый каркас. Основная техническая задача — корректная полярность при установке массива светодиодов и формирование аккуратных паяных соединений в условиях плотной компоновки. Хорошее упражнение на проверку целостности цепи.

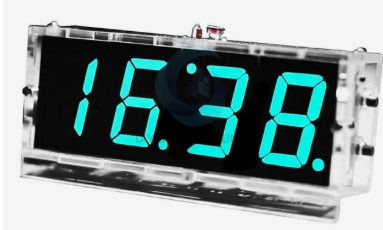

Сборка этого устройства дает понимание архитектуры микроконтроллерных систем. В основе лежит чип, управляющий динамической индикацией семисегментного дисплея. Помимо пайки дискретных компонентов, проект интересен этапом финальной сборки в акриловый корпус, что демонстрирует принципы промышленного дизайна и компоновки готовых изделий.

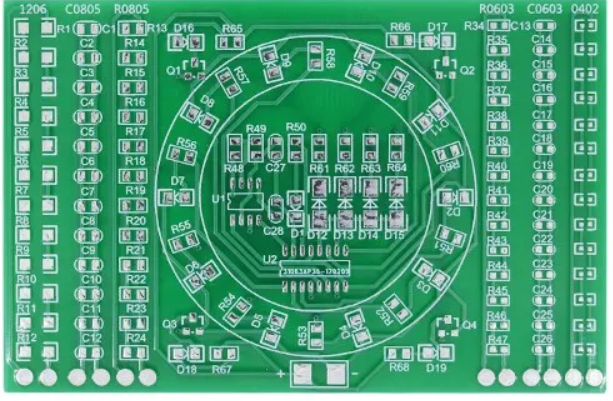

Специализированный стенд, не имеющий функционального назначения, кроме отработки навыков. Здесь фокус смещен на работу с планарными компонентами (SMD), которые используются в современной микроэлектронике. Требует использования прецизионного инструмента, флюса и контроля температуры жала. Необходимый этап перед переходом к ремонту сложной цифровой техники.

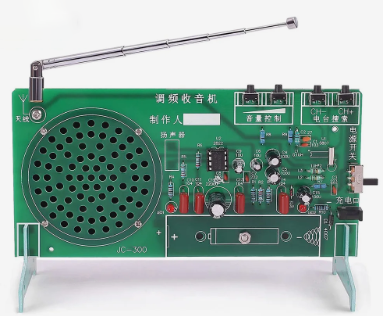

В основе лежит специализированная ИС (интегральная схема) цифрового тюнера. Проект позволяет изучить прохождение ВЧ-сигнала от антенны до усилителя. Сборка включает установку интерфейсных элементов и динамика. Результат — наглядная демонстрация работы цифровой обработки сигналов (DSP) в бытовой радиоаппаратуре.

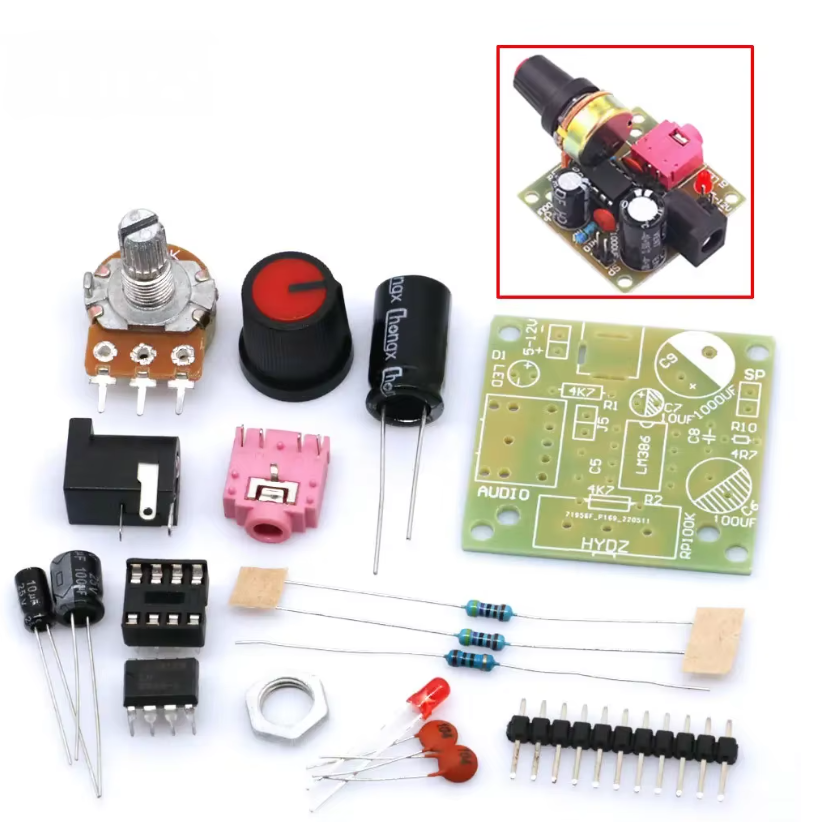

Классическая схема аудиоусилителя низкой частоты. На примере этого модуля изучается работа операционных усилителей и роль переменного резистора в цепи обратной связи (регулировка усиления). Масштабируемый узел, который в дальнейшем можно интегрировать в более сложные акустические системы или радиоприемники.

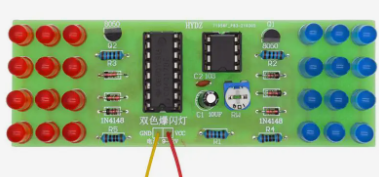

Базовый проект для изучения цифровой логики. Связка из таймера-генератора импульсов и десятичного счетчика наглядно показывает, как тактовый сигнал преобразуется в последовательное переключение выходов. Скорость цикла регулируется изменением параметров RC-цепи, что является фундаментальной концепцией в электронике.

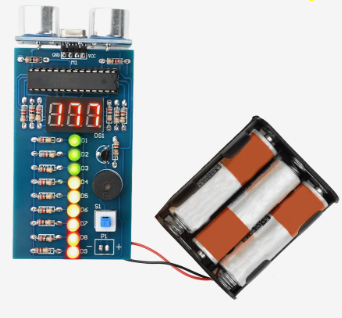

Устройство знакомит с принципами эхолокации и обработки аналоговых данных. Комплект включает ультразвуковой приемопередатчик и вычислительный модуль. В процессе сборки становится понятно, как временная задержка отраженного сигнала конвертируется процессором в метрические данные и выводится на индикатор.

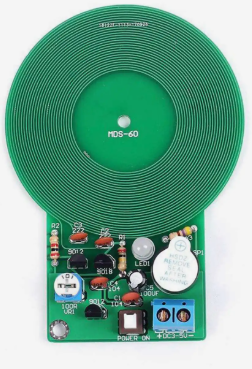

Демонстрация работы электромагнитной индукции. Роль поисковой катушки здесь выполняет травленая дорожка на печатной плате. При приближении металла меняются параметры контура, что фиксируется схемой и преобразуется в звуковой сигнал. Проект отлично иллюстрирует взаимодействие магнитных полей и частотно-зависимых цепей.

Сложный проект, требующий высокой культуры монтажа. Задача состоит в создании пространственной решетки из 512 светодиодов с общими катодами или анодами. Технический интерес представляет способ управления таким массивом через сдвиговые регистры или специализированные драйверы, что позволяет программно формировать трехмерные динамические сцены.

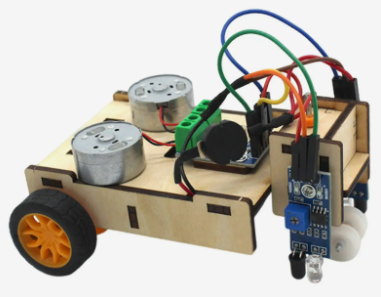

Вводный проект в мобильную робототехнику. Система управления базируется на паре ИК-датчиков (фототранзистор + светодиод), работающих на отражение. Это позволяет изучить простейшую логику обратной связи: изменение освещенности датчика напрямую влияет на работу драйверов двигателей, обеспечивая автономное маневрирование.
