Заряжаем аккумуляторы Li-Ion и Ni-MH с Xtar VC4SL. Обзор универсального зарядного устройства

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Зарядки, пауэрбанки, провода и переходники

Большинству пользователей безинтересны продвинутые зарядки-комбайны. Им нужно лишь вставить разряженный аккумулятор и вынуть заряженный. Ну и выбрать какой-то зарядный ток, да посмотреть в процессе что там происходит с аккумулятором. Как раз для таких целей Xtar и выпускают VC линейку зарядных устройств.  Обзор новинки VC4SL я вам и предлагаю, расскажу про те её плюсы и минусы, что удалось выявить.

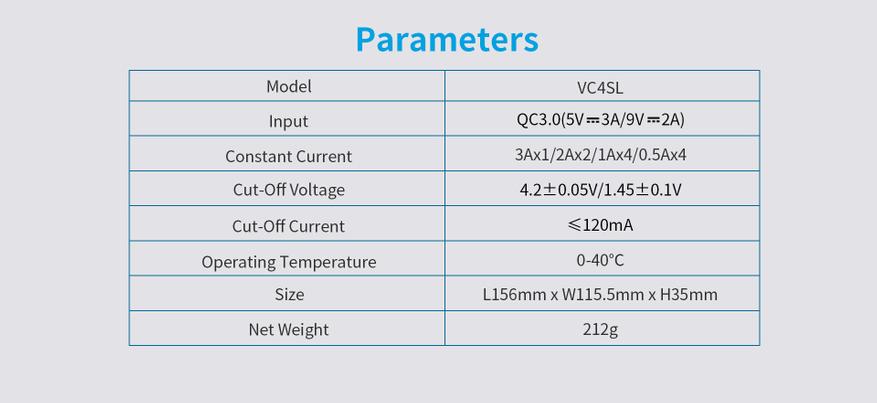

Заявленные характеристики
  • Поддерживаемая химия и типоразмеры:
    Ni-MH/Ni-Cd: AAAA / AAA / AA / A / SubC / C (R14) / D (R20)
    Li-Ion: 10440 / 14500 / 14650 / 16340 (CR123a) / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650 / 32650
  • автоматическое определение типоразмера заряжаемых аккумуляторов
  • экран с подсветкой, отображающий A, V, Mah
  • 3 алгоритма заряда аккумуляторов: TC-CC-CV
  • активация аккумуляторов с нулевым зарядом (0V)
  • защита от перегрева, перезаряда, переполюсовки
  • корпус изготовлен из термоустойчивого ABS пластика;
  • ток заряда: 1A для 4х аккумуляторов, 2A для 2х аккумуляторов; 3А для 1 аккумулятора
  • размеры: 156х115х35 мм;
  • вес: 212 грамм
Отличия от Xtar VC4
  • Порт USB Type-C
  • Совместимость с литий-ионными аккумуляторами 3,6/3,7 В и Ni-MH аккумуляторами 1,2 В.
  • Может заряжать защищенные батареи 21700
  • Быстрая зарядка QC3.0, макс. 3 А для одного слота
  • Контролируйте зарядный ток самостоятельно (от 0,25 до 3 А)
  • Проверка реальной емкости аккумулятора и функция хранения
  • Оживить большинство переразряженных аккумуляторов
  • Безопасная зарядка с несколькими защитами

Упаковка и внешний вид

 Неплохая картонная упаковка

Внутри пластиковая подложка с: ЗУ, чехлом (ну мало ли, вдруг и пригодится), type-C кабелем зарядки, руководством.

Xtar VC4SL выполнен в том же самом расхожем дизайне что и основная масса зарядок и внешне не отличается от прошлой версии.

Я с большим скепсисом отношусь к фонарикам Xtar (хотя, по отзывам, дайвинговые фонарики у них вполне себе годные).  Но вот зарядки у них хорошие. Вот сейчас я пользуюсь Xtar VC8 plus, обзор которой я делал недавно.

Ни скрипов, ни люфтов. Качественные на ощупь пластик — визуально это хорошая брендовая вещь.  Да, пластик заявлен как термоустойчивый. Достаточно расхожее решение, то же самое, например, сулит Nitecore.

Итак, пробежимся по отличиям от прошлой версии. Xtar отвечают на вызов времени и теперь пользователь получает type-C разъём, что гораздо лучше «USB-A — штырек» в прошлой модели.  Поддержка PD присутствует.  В спецификации обозначен QC, но в реальности зарядное устройство работает и от USB-C — USB-C

Второе на самом деле значимое изменение — увеличение длины посадочных отсеков. Теперь они вмещают самые длинные какие только возможно 21700 аккумуляторы.  Конкретно речь идет о моделях от Nitecore, которые производитель использует в i серии своих фонариков

Вот вам хорошая сравнительная иллюстрация длины аккумуляторов из обзора вышеупомянутого Xtar VC8 plus. Красный  — это как раз-так самый обычный 21700 аккумулятор.

Так вот Xtar VC4 SL аналогично вмещает эти сверхдлинные аккумуляторы. Несмотря на неплохую ширину, одновременно зарядить 4*26650 у вас не получится, только 3.   1+1+пустой отсек+1.  Тоже неплохо, в общем-то.

Сейчас на рынке есть и более длинный аккумулятор формата 26800, но это совсем специфический типоразмер и шансы на то, что с ним столкнётся кто-то из читателей откровенно минимальны.

Что касается дисплея, то для рядового пользователя он вполне себе удобен.  Он яркий, отлично читаем и показывает фактически все, что необходимо за исключением прошедшего времени с начала зарядки. Последнее, лично по моему опыту,  совершенно неважно.

А вот мне не особо по душе стилизация вольтметра под циферблат. Чего уж проще-то чем показать напряжение обычными цифрами? Но нет, Xtar решили что циферблат красивее.

Тут, собственно-то, не циферблате как таковом проблема… Не настолько важно увижу ли я 3.75 или вроде бы 3.8v.  Эта погрешность всё равно позволяет приблизительно оценить сколько там еще осталось. Корень проблемы лежит в другом.  Чем выше ток зарядки, тем большее напряжение показывает зарядное устройство.  Как пример:3.5в при зарядке 1А, 4.1 при зарядке 2А и 4.2в при зарядке 3А.  Справедливости ради, это я увидел, заряжая низкотоковый 18650.

Заряжающийся рядом 26650 как показывал одно напряжение,  так и показывал.

Это фактически сводит возможность худо-бедно точно понять реальное напряжение заряжаемого аккумулятора лишь при зарядке максимум 1А током. Впрочем, для подавляющего большинства ситуаций и этого тока будет более чем достаточно.

Не берусь судить насколько это важно для рядового пользователя, которому требуется просто заряжать аккумуляторы, да изредка проверять что там с ёмкостью. Но вот пользователя искушённого (нескромно все же отнесу себя к последним) это определённо не порадует. Видя какое сейчас напряжение на заряжаемом аккумуляторе, можно с достаточно приблизительно оценить оставшееся время зарядки.

Ладно, что дальше.  Имеем две кнопки: curr переключает ток зарядки, соответственно двигаются стрелки по синему циферблату. Если нажать на кнопку долго, то полностью отключается дисплей (так-то он переходит в тусклый ночной режим через непродолжительное время)

mode долгими нажатиями переключает между режимами зарядки \ теста (заряд-разряд-заряд) \ хранения (аккумулятор доводится до 3.7в), короткими можно выйти в отображение внутреннего напряжения (ну, скорее показометр)

Там же, как видите, показывается разновидность заряжаемого аккумулятора: Li-Ion \ Ni-M и емкость в mah и ватт*часах.

Назначение красно-зеленой подсветки вы, уверен, поняли бы и без моего уточнения того что обозначение «зарядка идет \ зарядка завершена»

 Кстати, да. Помните что на экране присутствуют ватт*часы? де-юре они есть, де факто-же их нет. Не то чтобы эта информация была на самом деле важна и нужна большому числу пользователей (мне — нет). Но коли дисплей может показывать ватт*часы, почему тогда увидеть их просто невозможно?

Xtar VC4SL в работе

Режим зарядки

Начну с того что тут все аккумуляторы тут заряжаются скопом, выбрать характеристики для каждого из них нельзя.

Но! Xtar VC4SL вроде как адекватно отрабатывает какие-то необычные смеси типа 21700\26650 и ААА. Я выставлял 2А для первого, никель при этом не кипятился сумасшедшим током, дисплей показывал какие-то вменяемые цифры порядка 0.3-0.5А.

Если же вытащить какой-то емкий литий, то зарядный ток на никеле не скакал вверх и держался на адекватном для такой химии уровне.

Впрочем, хотя ЗУ и как-то автоматически настраивает ток, я был остерёгся соблазниться высоким зарядным током при одновременной зарядке кардинально разных аккумуляторов. Ну например 26650 и 16340.  Зарядный ток для последнего в какой-то отрезок времени будет все-таки избыточно высоким.  В этом плане ЗУ с регулировкой каждого канала безусловно практичнее.

Впрочем,  я уверен что ситуации, когда нужно будет быстро зарядить такие вот аккумуляторные коктейли крайне редки. Скорее всего можно будет выставить те же 0.5А и оставить все как есть.

И тут мы приходим к максимально доступному зарядному току.

Тут на выбор или 3А, но один аккумулятор, или 2*2А.   Если заряжать все 4, то доступен 1А ток.

И тут снова «нюанс», так сказать… В режиме обычного заряда дисплей отображает количество влитых mah. Разумеется, оценивать ёмкость аккумулятора по таким показаниям можно лишь с очень большим приближением, кто его знает какие там потери на зарядке.  Именно поэтому в режиме теста ёмкости последняя оценивается по слитому, а не залитому в аккумулятор.

Так вот.  По каким-то непонятным причинам, в обычном режиме зарядки Xtar VC4SL показывает намного меньше, чем должно быть в реальности.  Сначала я отнёс это к тому что на дисплей ошибочно выводятся данные с 9v входа. Попробовал с 5v*2 блоком — ничего не поменялось.  Между прочим, как раз тут-то и пригодились бы показания в ватт*часах.

Короче, все эти показания mah в режиме обычной зарядки совершенно и категорично ничего не говорят.  Для оценки ёмкости надо пользоваться специально предназначенным для этого тестовым режимом grad

Вот смотрите, тут реальная ёмкость где-то 2600mah, но на дисплее оказываются кардинально иные показания.

C одной стороны, повторюсь, особо-то и нет смысла судить о ёмкости по тому что вы видите на экране в этом режиме. Условно, это как судить о ёмкости заполняемого ведра по тому сколько вылилось в него из другого, без учёта того сколько там еще пролилось на землю.   С другой стороны — косяк есть.  Он не влияет ни на саму процедуру зарядки, ни на корректно измеряемую ёмкость.  Но он есть.

Grad режим

 Упомянутый режим реального измерения емкости, где она оценивается по тому сколько отдает аккумулятор, а не потому сколько в него влезает.

Несмотря на то что выбрать можно хоть 3А на каждый аккум, реально оценить ток разрядки невозможно.  Пока аккумулятор заряжается, горит обозначение chg. Как только он заряжен, индикатор переключается на отображение mah. Увы, переключать показания дисплея в этом режиме нельзя.

Опять-таки, справедливости ради, если вам надо оценить ёмкость, то вечером вы просто вставляете аккумуляторы, выставляете те же 0.5А (чем ниже ток разряда, тем точнее) и на утро у вас уже видна нужная цифра.   То есть улучшить вроде как есть что, но по факту использование это не осложняет вообще.

Режим хранения Store

Тут все просто. Аккумулятор заряжается и потом разряжается до 3.7в.

Общие впечатления

Xtar VC4SL, несмотря на свои недостатки, вполне себе неплохая зарядка.  Универсальная, простая, быстрая и вместительная.  С поддержкой Type-C.  С возможностью оценить аккумуляторов, с поддержкой множества типоразмеров и основной химии.

Выявленные во время тестирования недостатки могут оказаться существенным для какого-то идеалиста и связаны с некорректным отображением двух характеристик: напряжения при увеличении зарядного тока (по крайней мере для 18650) и подсчета mah в режиме обычной зарядки.  Сильно сомневаюсь что кому-то будет важно первое. Что касается второго, то оценивать реальную ёмкость по тому что вам показывают во время зарядки и так мало проку. Для этого есть специальный режим замера ёмкости и он тут работает безукоризненно.

В целом же, Xtar VC4SL это современное обновление популярной модели. И оно на самом деле отвечает современным техническим реалиям. ЗУ вмещает супердлинные 21700 и поддерживает QC\PD с хорошей мощностью.

Если бы Xtar VC4SL еще и имел бы раздельную настройку параметров для каждого аккумулятора, то для меня это было бы крайне удобное зарядное устройство аккумуляторов фонариков.  Мне часто приходится заряжать именно длинные 21700 Li-Ion аккумуляторы и какие-то старые популярные модели их просто не вмещают.

Как большой поклонник Xtar, надеюсь-таки что они добавят такую возможность к своим зарядкам, иначе им будет достаточно сложно конкурировать с существенно более дешёвыми ЗУ (теми же литокаловскими), если в тех появится поддержка PD и длинные разъёмы для 21700.

Производитель, что редкость, вполне восприимчив к обратной связи. Так что велики шансы того что все выявленные мной недостатки будут исправлены. Впрочем, повторюсь, можно пользоваться и как есть.

Кстати да, если вам просто нужна быстрая и вместительная зарядка для литий-ионных аккумуляторов, то рекомендую обзор Xtar SC1
