70 000 заказов — именно столько набрала самая популярная usb-зарядка для смартфона с Алиэкспресс. И неудивительно, 2$  — цена, которая заставляет рискнуть даже при обилии отрицательных комментариев.  Обзор и тест этой зарядки у меня в планах был давно, так что предлагаю детально разобраться, стоит ли ее покупать или стоит выбрать какую-то другую, уже хорошую зарядку с Aliexpress.



Продается эта зарядка Maerknon на Алиэкспресс тут

Разумнее, все же, брать зарядку где-то ближе. На том же Яндекс-маркет

Промо-картинки сулят радостную жизнь и поддержку такого моднейшего когда-то режима зарядки как Quick Charge 3.0. Стоит отметить этот единственный момент, где есть какая-то привязка к конкретике мощности зарядки.



Упаковка и внешний вид

Упаковки никакой, что и ожидаемо для товара с такой ценой. Вы получаете зарядку, как говориться, as is. Т.е. только голую зарядку без какого-либо фигового листка с мало-мальским убогим принтом.



Сама зарядка, в целом, выглядит приемлемо.  По крайней мере пластик не вонючий, принты (вот тут-то уже указано что можно ожидать 3.5А!) пропечатаны нормально.

 Название Maerknon нигде не фигурирует

 В целом, к внешнему виду у меня претензий нет. Разве что любая другая брендовая зарядка уровня комплектных смартфонных не оставляет такого вот ощущения несеръёзной легковесности.



Расчленёнка

Момент, интересный и технарям, и поклонникам чешского пигвойса.  Как и упомянул выше, зарядка легковесная и расковырять тонкий пластик ее стен не составило каких-то усилий.



«Дроссель» \ «шоттке»  и прочие термины базовой тауматургии мне лишь известны, не более. Так что я ни в коей мере не не берусь судить о качестве компонентной базы. Пусть это сделаю те читатели, для которых изображенное на фотография значит что-то кроме «вот какая-то фиговина у разъёма», " цилиндр рядом с этой фиговиной" и т.д.

Но даже моих зачаточных познаний в электротехнике достаточно чтобы усомниться в надежности такого типа соединения выходящих от вилки контактов с платой.

Логика такого инженерного решения, очевидно, объясняется скоростью сборки.  Приложил вилку к вставленной в пластиковую ракушку плате, быстро приварил одну пластиковую часть к другой и всё.  Пайка контаков вилки определённо усложнила и замедлила бы процесс сборки. А это прямо повлияло бы на цену.  А с учетом того что 2$ включают в себя как почтовые расходы так и прибыль продавца, себестоимость этой зарядки должна рассчитываться едва ли не на вес.«Насыпь-ка мне, почтенный, две шапки этих зарядок! Да с горкой чай сыпь, и тех еще, сверху, что посвежее!» .

Реальная токоотдача и поддержка протоколов зарядки



Обзор самой популярной зарядки для смартфонов подошел к своей кульминации. Давайте же проверим, насколько заявленное соотносится с реальным положением дел.

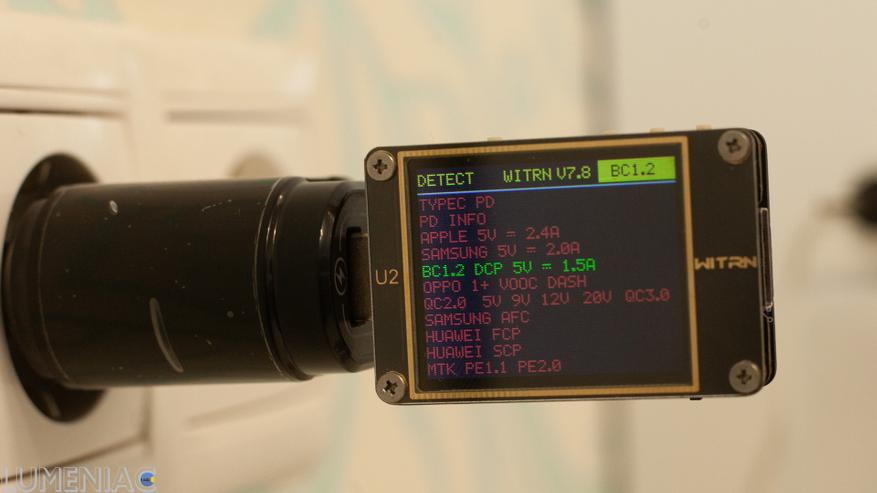

Тестер показывает что никакой поддержкой QC3.0 тут вообще не пахнет.  В принципе, тот покупатель, который не поленится прочесть отзывы к этой зарядке, сможет убедиться в том что купленный мной для обзора образец не оказался бракованым. Множество других покупателей прямо указывают что быстрой зарядки тут нет.

При прямых замерах никакими 5v\3.5А тут и не пахло.  Максимум это 5v2.1А, т.е. условные 10.5ватт, которые пропорционально разделялись между подключенными устройствами.



вот тут все честно, каждый порт получается поровну.

А вот тут, едва я подтянул ток чуть выше одного ампера, как напряжение на верхнем тестере просело до 4 с небольшим вольт.



 Было бы неплохо проверить и пульсации, но а) ослика я только заказал  б) что-то мне подсказывает что результат измерений будет в пределах от «плохо» до «срочно выкидывай!»

«Что-то» — это свист, вонь и нагрев.  Если пластик зарядки греется до откровенно пугающей температуры даже с таким воздушным карманом между платой и корпусом, то у меня нет ни малейших причин пользоваться ей.  Убить даже бюджетный смартфон такой зарядкой будет настолько же безрадостно, насколько и реально.

В итоге зарядка отправилась в мусорку.



Собственно все.  Покупка по принципу «надо выбрать самую популярную зарядку для смартфона» подтвердила известную поговорку о том что «я не настолько богат чтобы покупать дешевые вещи».  Эта зарядка находится за той гранью где рачительность превращается в глупое и потенциально опасное скопидомство.   Сумма, которая отделяет 2$ этой зарядки от стоимости какой-то другой приличной бюджетной откровенно смешная.   А вот, потеряв убитый такой вот зарядкой смартфон-планшет, смешно вам ничуть не будет.

Ещё раз, я не утверждаю что эта зарядка убьет или повредит смартфон или любое другое заряжаемые устройство. Но я считаю что:

а) шанс этого существенно выше чем при использовании нормальной зарядки.

б) нагрев зарядки сильно смущает меня с позиции пожароопасности.



Так что разумное нежелание переплачивать это хорошо. А неразумное жлобство  — это плохо.



Какую недорогую хорошую зарядку для смартфона выбрать на Алиэкспресс? я бы порекомендовал:

Baseus те же самые 5в2А, но от проверенного производителя, одного из лидеров на рынке и по минимальной цене из возможных среди надежных брендовых моделей такого рода.  Искать чего-то за меньшую суммую я бы не стал.

Зарядка не будет быстрая, но беспокоиться переживет ли ее смартфон тоже не будет повода. Полный список их зарядок можно посмотреть тут, выбрать что-то в свой бюджет — тут есть и быстрые мощные зарядки. Единственное, не рекомендую GaN зарядки, много нареканий. Но обычные в пределах 12-15$ вполне можно брать. Baseus — исключительно крупная компания.

Ugreen — хороший по цене вариант быстрой 20ваттной зарядки.  Она же с дополнительным USB-A выходом. Из таких брендовых универсальных зарядок тут, пожалуй что, самая доступная цена.  Варианты дешевле есть, но доверия не внушнают и я бы не стал выискивать тут этот доллар экономии.  Думаю что такой мощности должно хватить за глаза.



Тут, кстати, неочевидный для многих момент — быстрая зарядка токами высокой мощности снижает ресурс аккумулятора. И в перспективе долговечности оправданнее пользоваться старой доброй 5в2а зарядкой, нежели кипятить аккумулятора смартфона 20+ ваттами.



Вообще же, медленных по современным меркам 5в2а зарядок навалом и их легко найти у почти любого знакомого, стоит лишь поспрашивать. Как правило, количество купленных смартфонов и любых других заряжающиеся от USB устройств  гораздо больше зарядок в пользовании и 1-2 комплектных качественных брендовых зарядки у каждого в загашнике есть.  С быстрыми и мощными сложнее, они пошли сравнительно недавно.  Тут просто так выпросить уже будет проблематичнее.



Надеюсь что обзор помог. Ещё раз, внимательно читайте комментарии к товару, это поможет не купить какой-то хлам!
