Разборка и стресс-тест! Мощная GaN-зарядка для ноутбука и смартфонов Ugreen 100 Вт

Разборка, осциллограф, нагрев, стресс-тест мощности и общие впечатления по итогам месяца использования. Обзор Ugreen 100w GaN-зарядки даст вам ответы на все вопросу. Если вы хотите выбрать мощную зарядку для ноутбука и смартфона, то я уверен что вам обязательно стоит присмотреться к этой модели.

Спецификация:

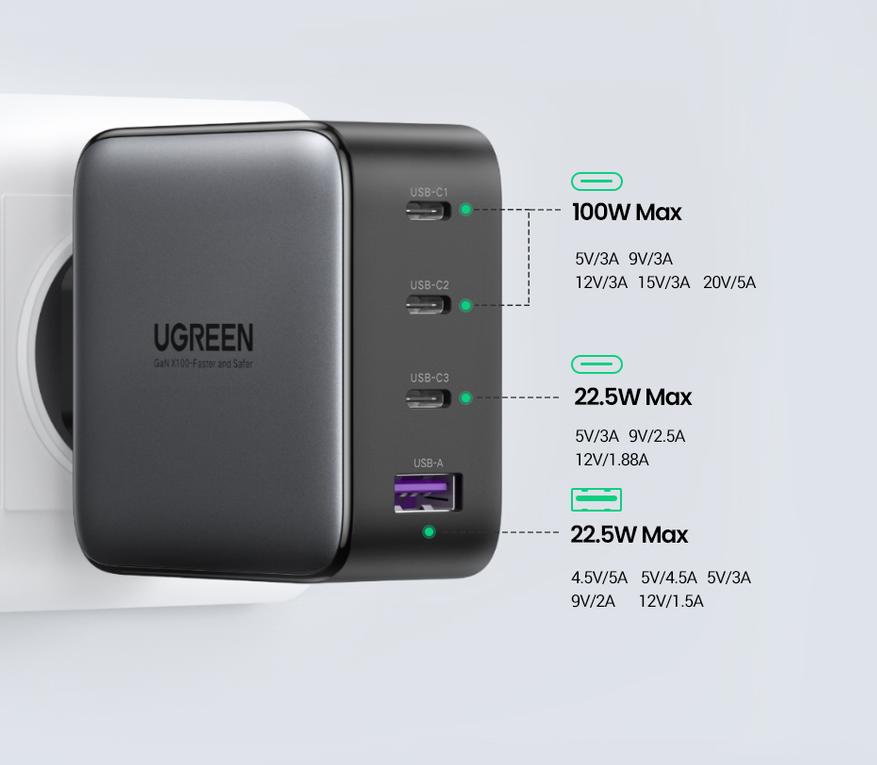

• Количество портов: 4 (3*Type-C ,  1 USB-A)
• Выходная мощность: 100W;
• Рразмеры: 70*70*32 мм;
• Выходные

1. Type-С: 5V*3A, 9V*3A, 12V*3A, 15V*3A, 20V*5A
2. Type-C: 5V*3A, 9V*3A, 12V*3A, 15V*3A, 20V*5A
3. Type-C: 5V*3A, 9V*2.5A, 12V*1.88A
4. Type-A: 4.5V*5A, 5V*4.5A, 5V*3A, 9V*2A, 12V*1.5A.

Упаковка и внешний вид

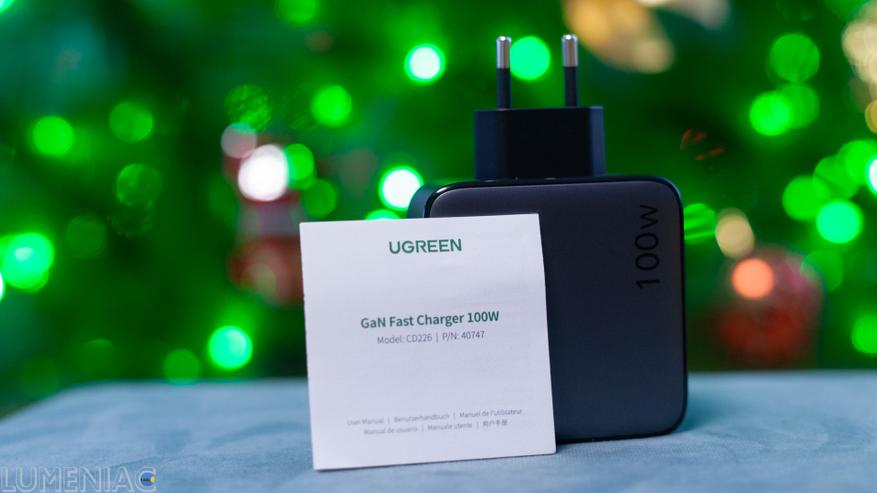

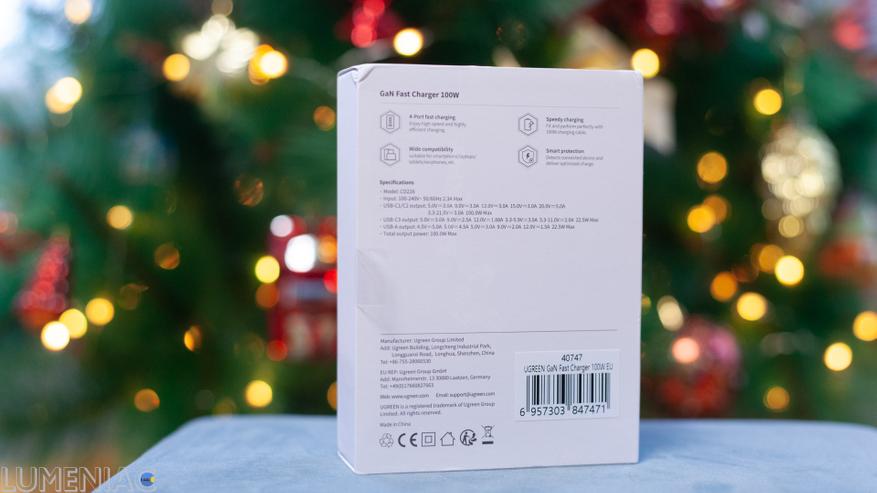

Неплохая на вид плотная картонная коробка.

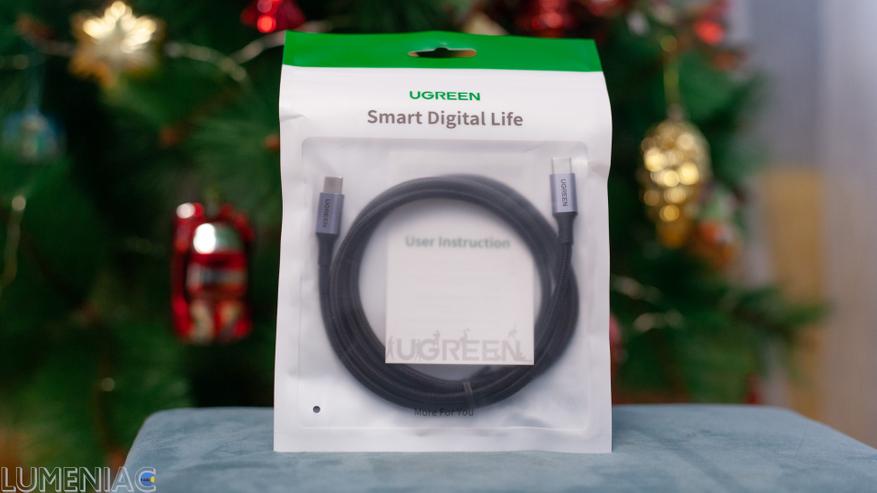

На выбор есть зарядка\зарядка+ 100w кабель комплекты. Стоить уточнить что если брать полный набор, то довеском идет 2м кабель. Это хорошо, если вы планирует пользоваться GaN зарядкой для ноутбука. Если же вам просто нужна мощная и быстрая зарядка для смартфона, то лучше взять более коротки кабель отдельно, в оф. магазине Ugreen есть и они.

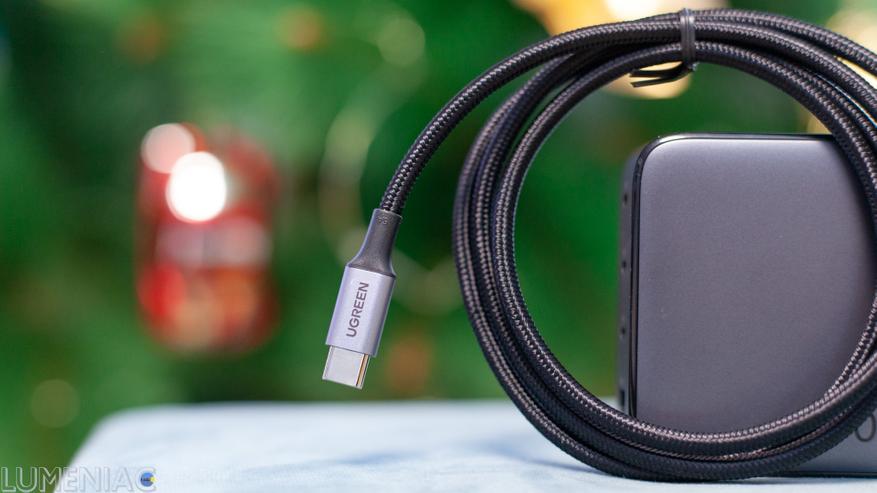

Кабель отличный, длинный, в нейлоновой оплётке.

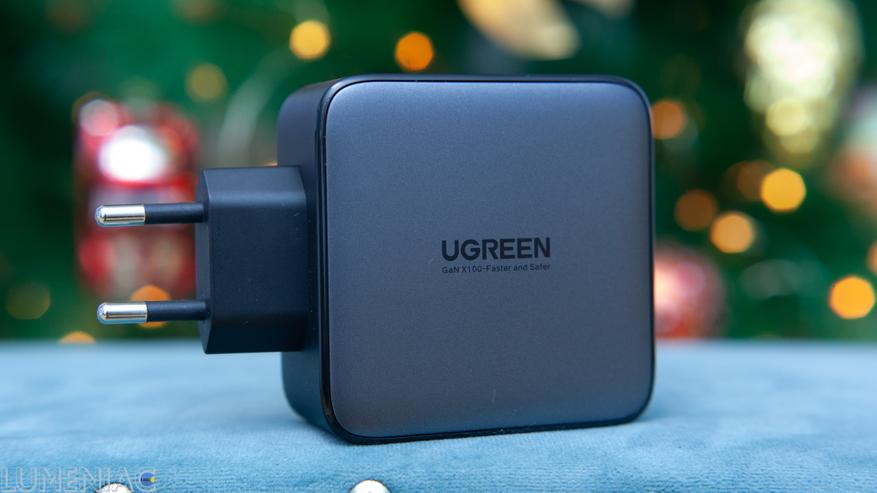

Само зарядное устройство выполнено в совершенно обычно виде пластикового брусочка с вилкой на одной стороне и разъёмами на другой.

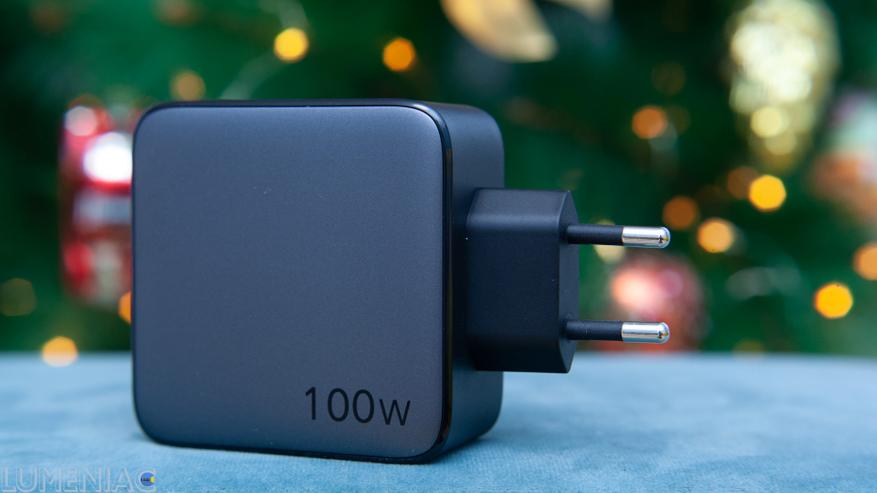

Как и в случае с Ugreen 65w внешний вид безупречный. Пластик не воняет, не проминается.

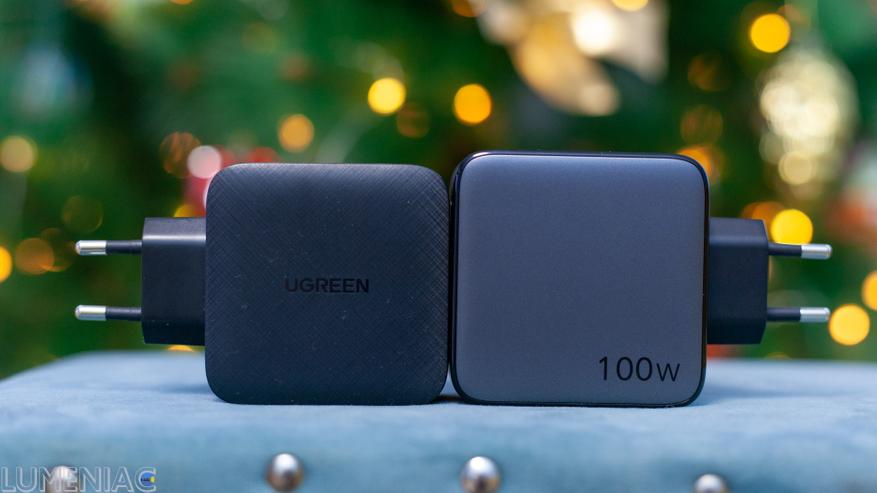

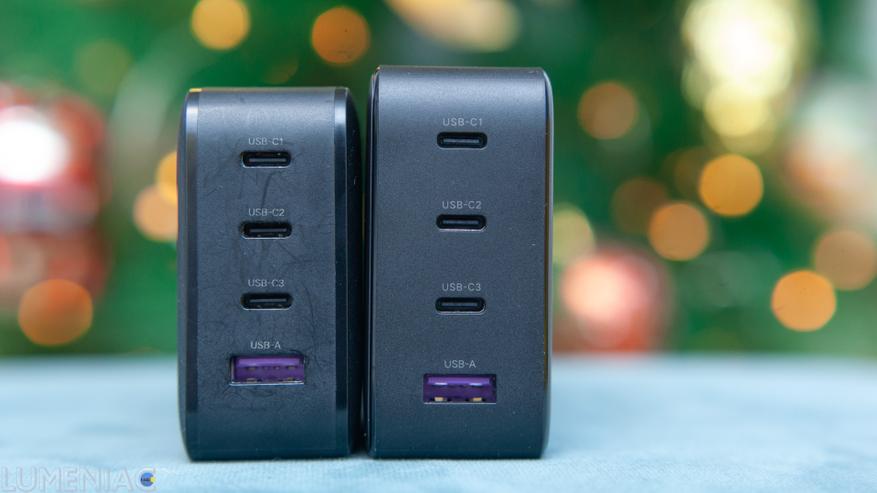

Собственно, вот обе эти модели. Размеры, при едва ли не вполовину большей мощности, почти одинаковые.  Отличие больше в текстуре, «рубчик» которой у младшей модели мне кажется более привлекательным.  Разъёмы же у них одинаковые, к ним я вернусь ниже.

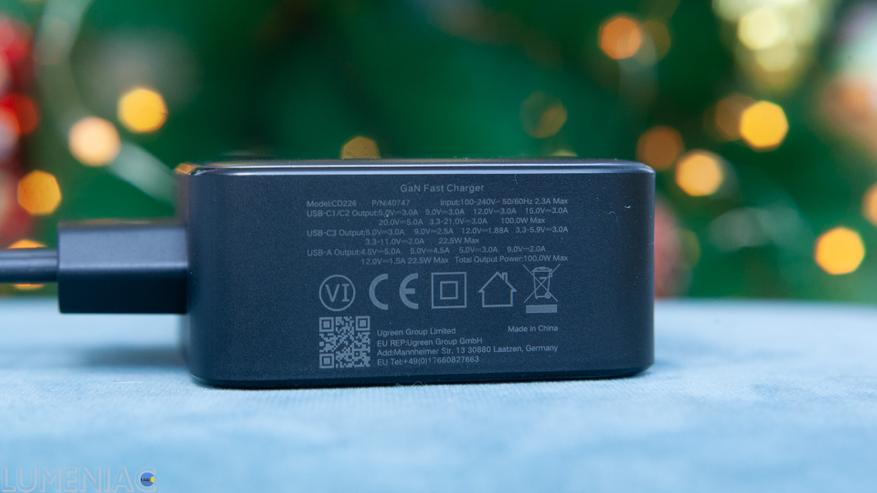

С нижней стороны продублированы основные характеристики

А вот и сами разъёмы

На это части всё безупречно. Устройство отличное выглядит и ощущается в руках.

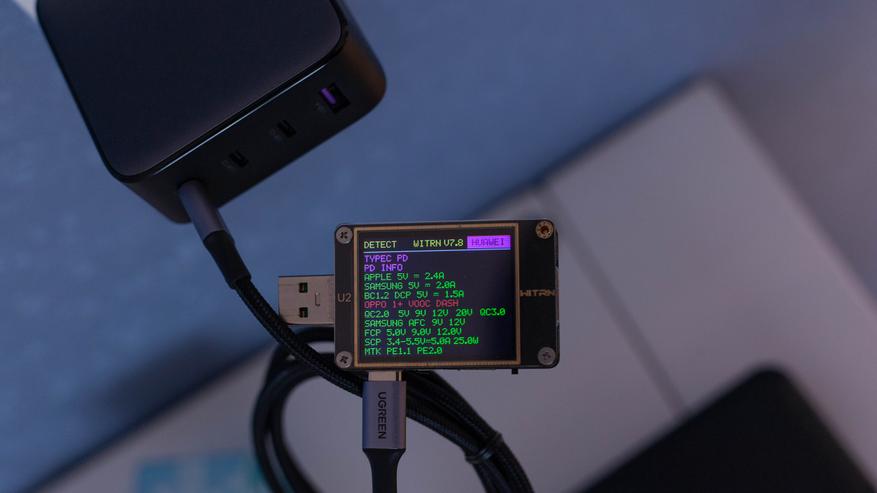

Поддержка протоколов и тест мощности зарядки

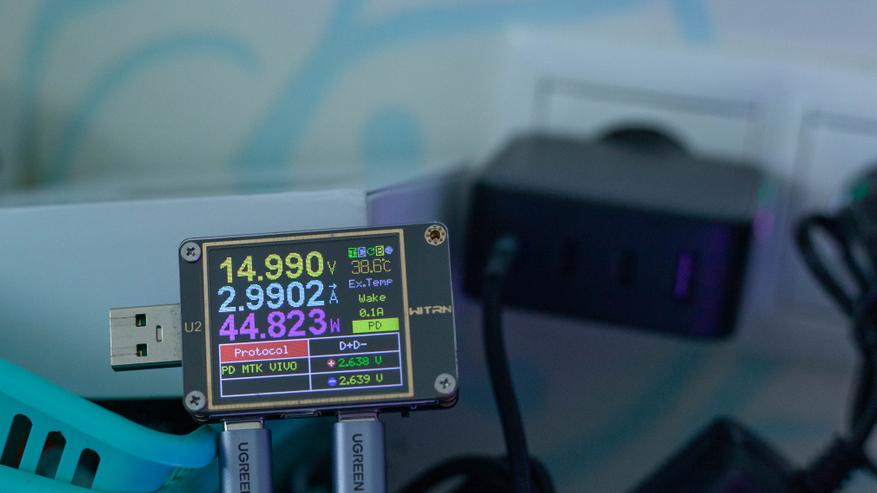

Type-C

Напоминаю, что максимальную мощность в 100ватт выдают лишь 2 крайних разъёма USB-A

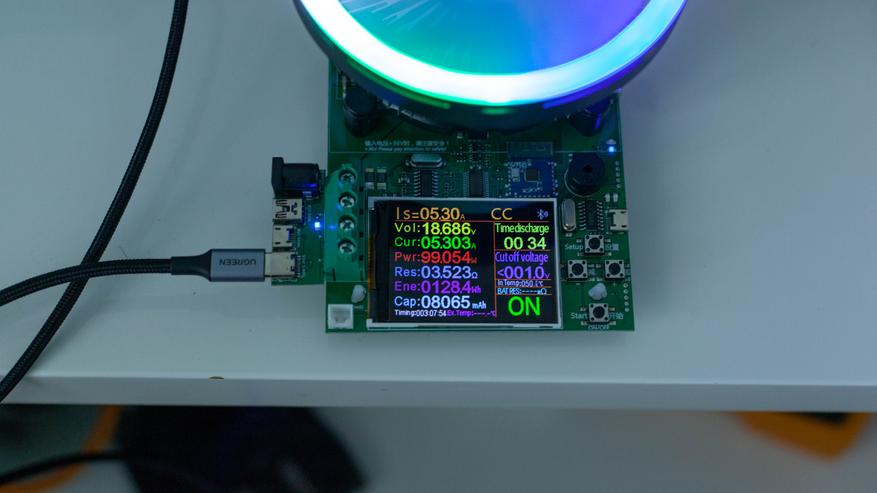

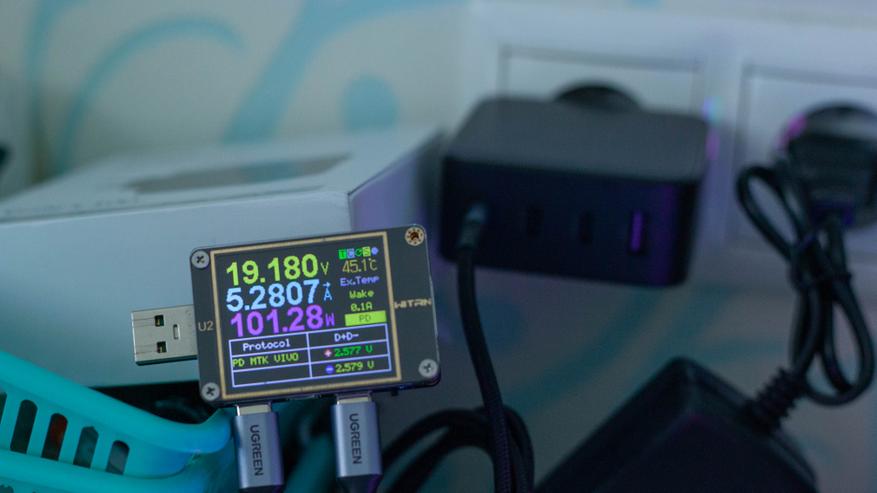

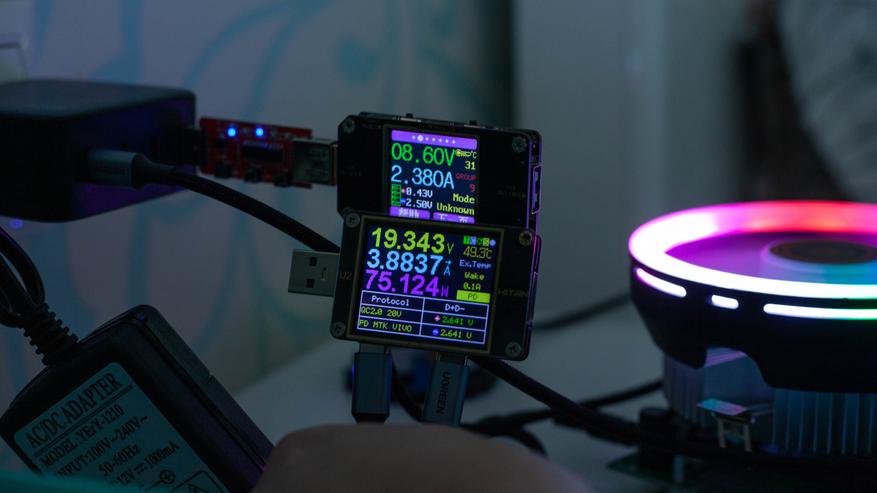

И да, самый смак — 100ватт!

У третьего разъёма Type-C максимальная мощность ниже, 22.5ватт.

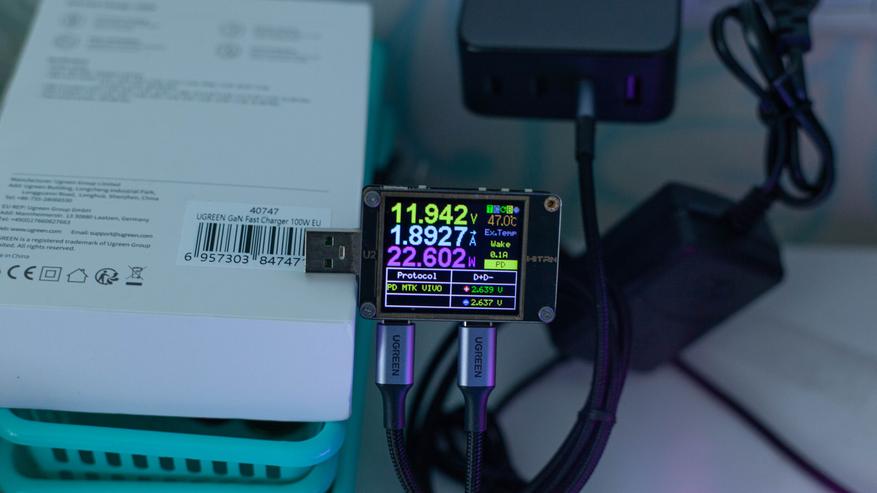

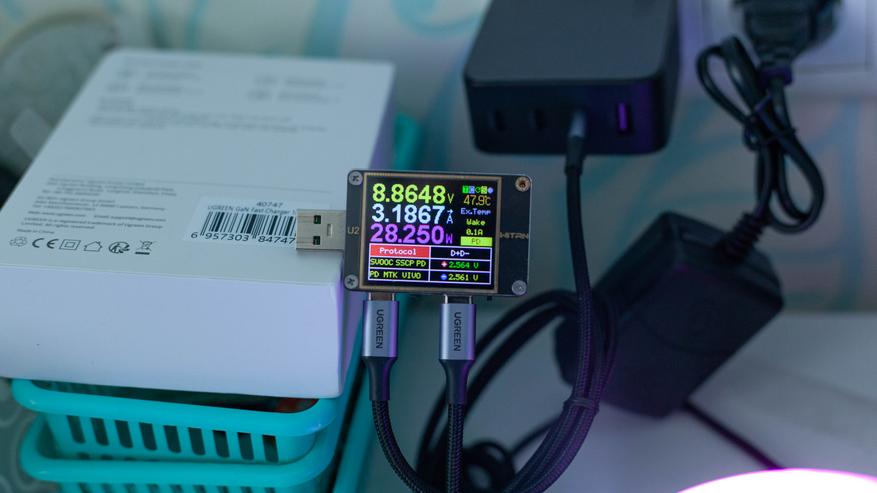

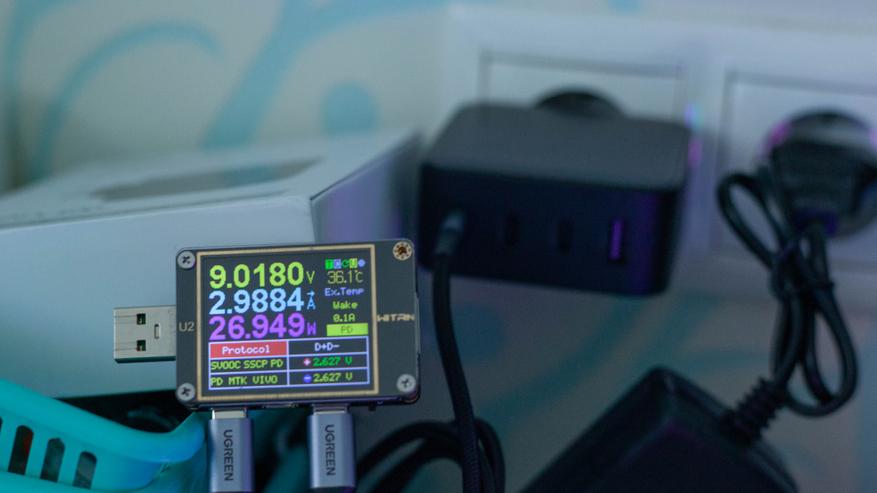

Что интересно — на 9v удалось выжать существенно больше заявленного, почти 28 ватт!

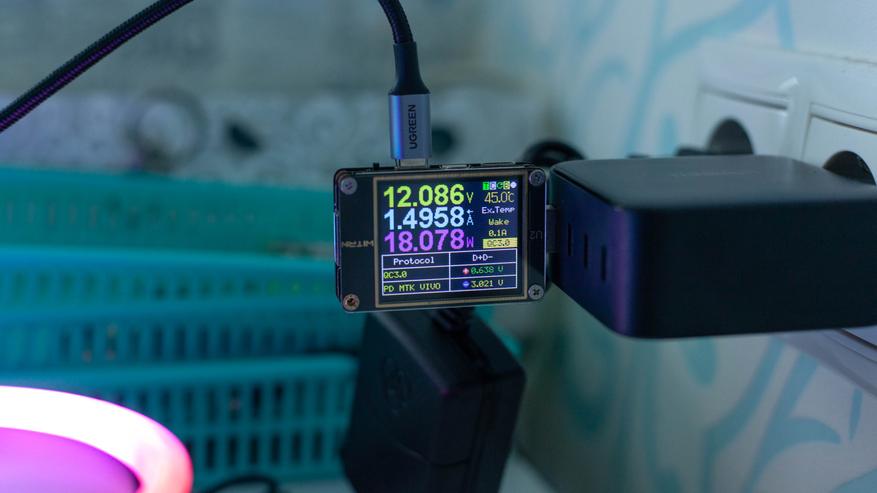

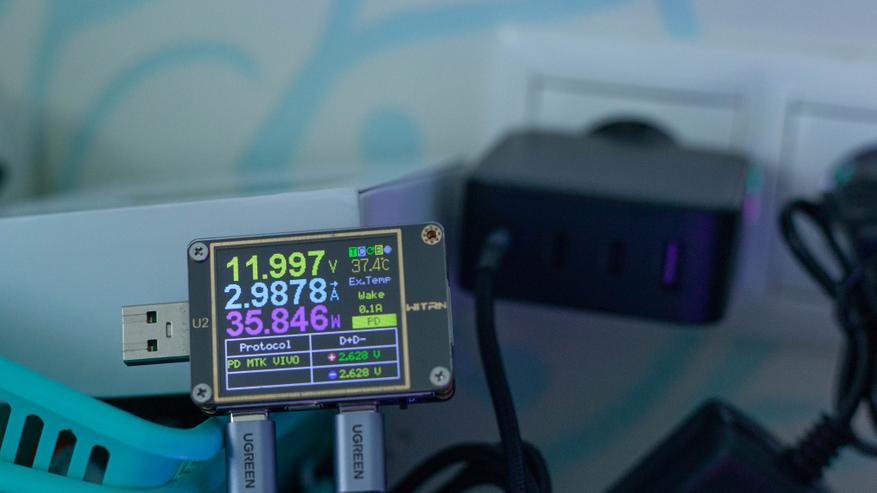

а вот на 12v уже столько, сколько и обещали.

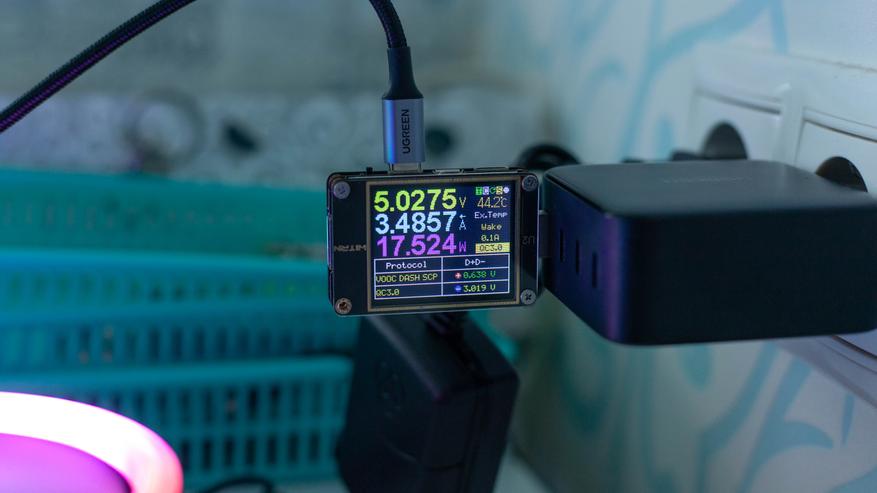

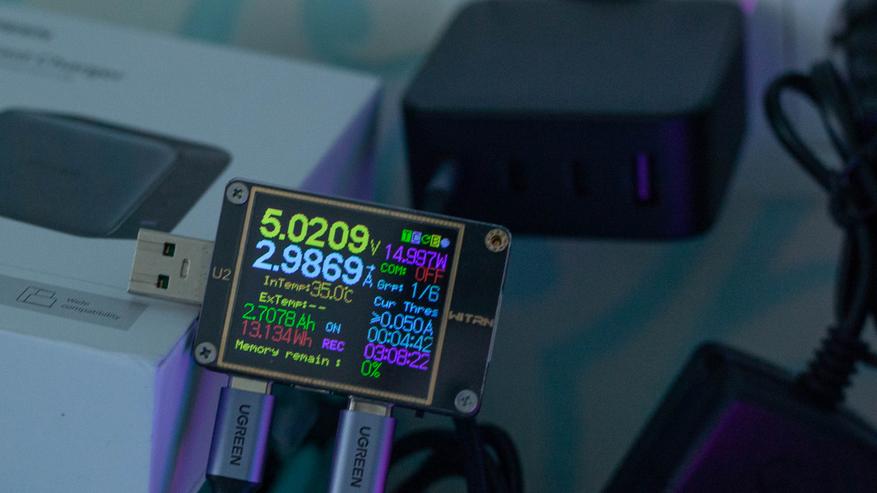

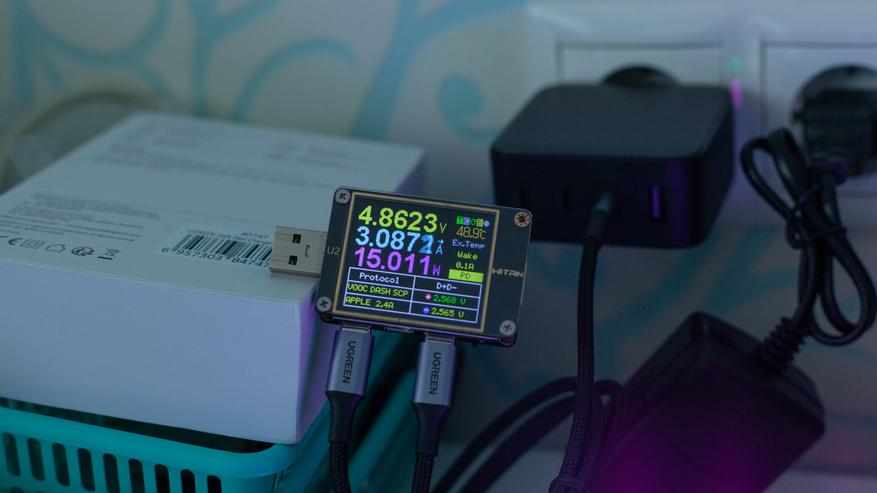

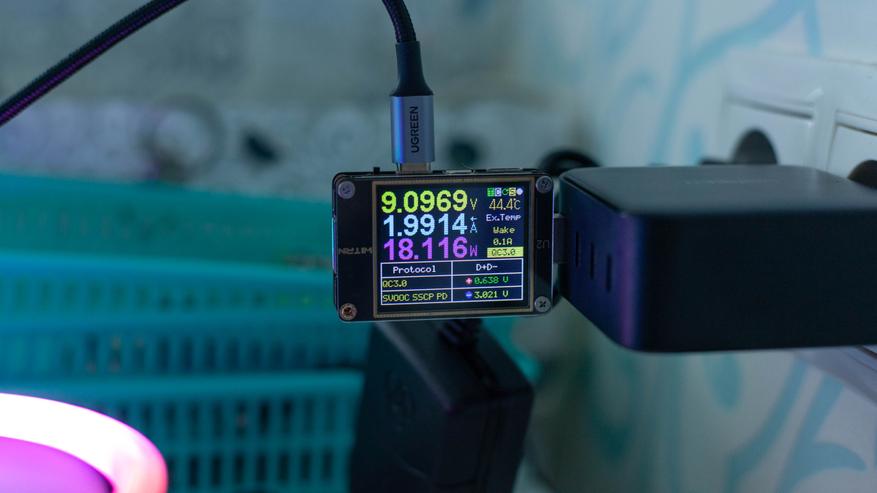

USB-A

Одновременная зарядка

Если подключить одновременно 2 заряжаемых устройства, то максимум, что я смог увидеть было 75+19.8 ватт = 92.8 ватт.  Тоже вполне неплохо.

Разборка, нагрев, осциллограф

Разборка

Ну и для тех, кто знает чем отличается гальваническая развязка от дорожной — разборка. Разбор и комментарии не мои, а «тыж инжинера» Сани, который как раз занимается проектированием устройств с PD.

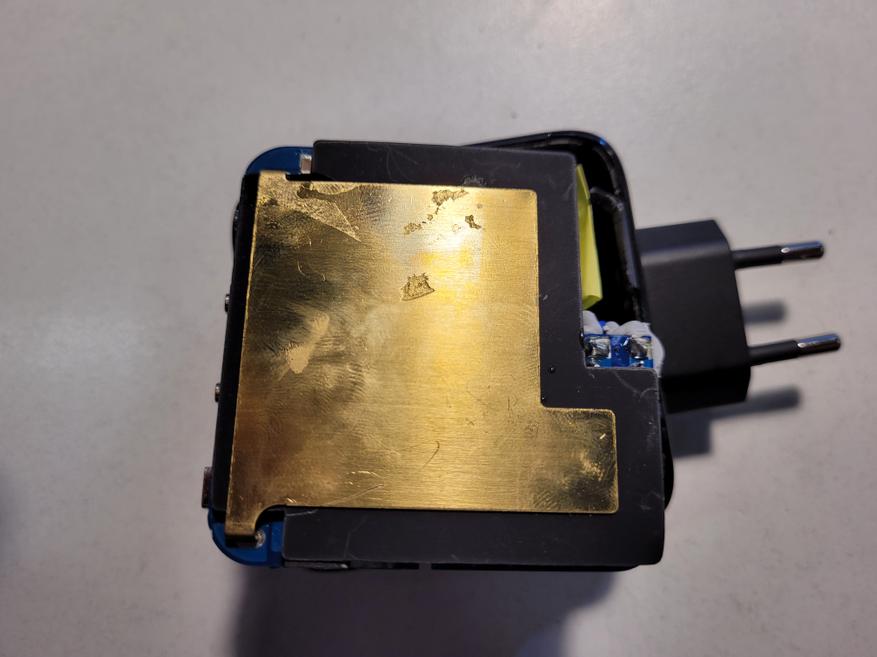

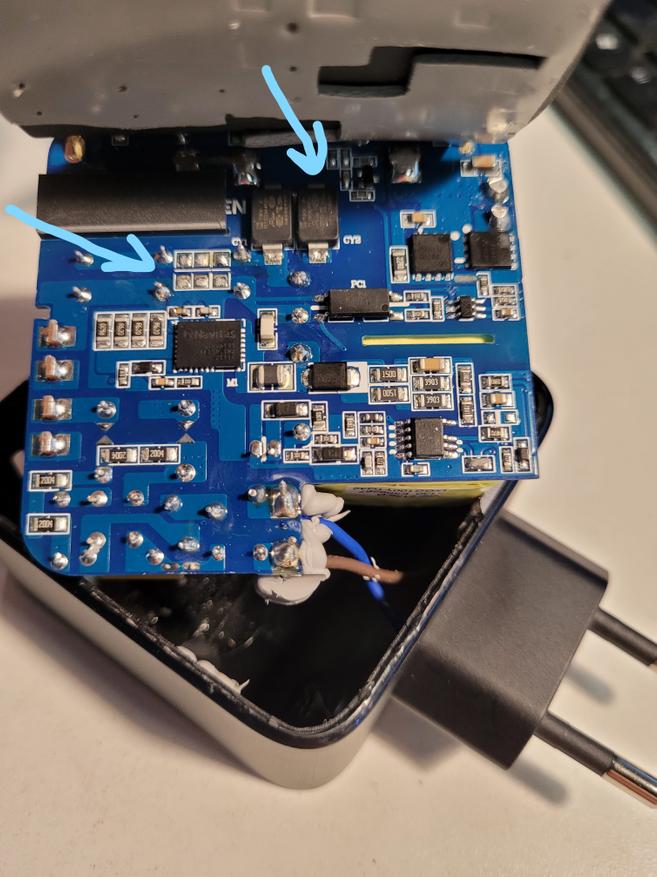

«Вот тут экран на фотках, с обоих сторон, Это хорошо»

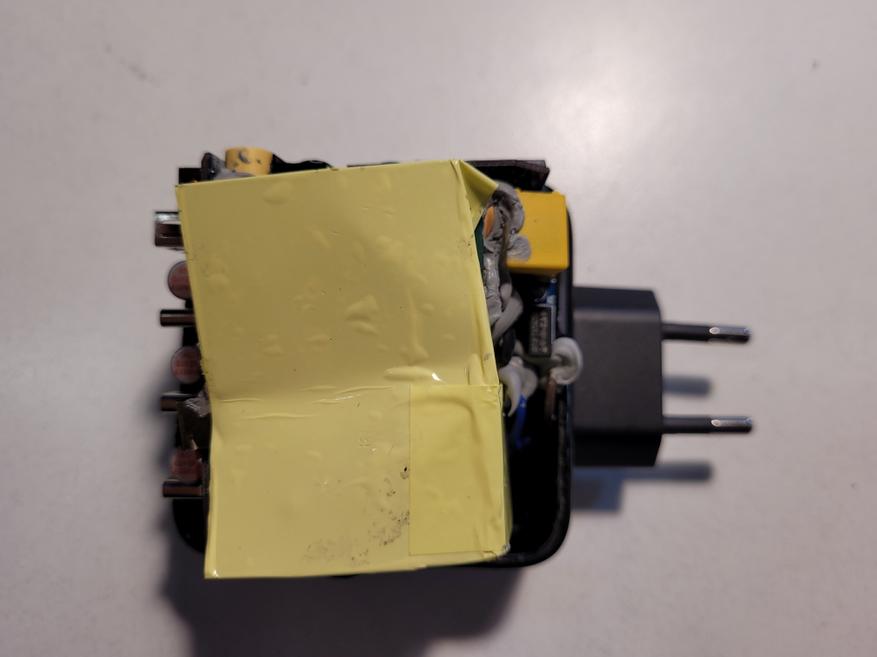

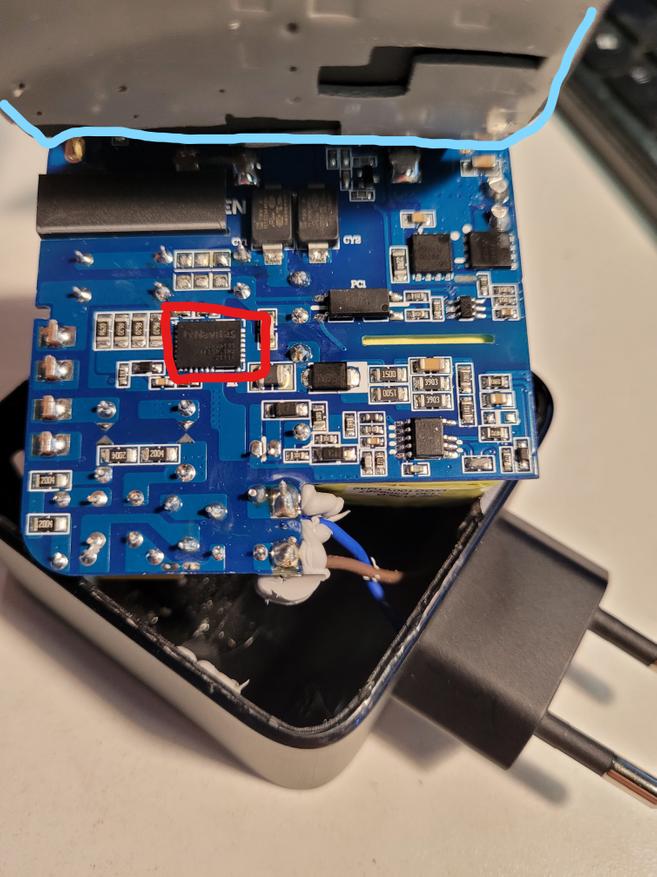

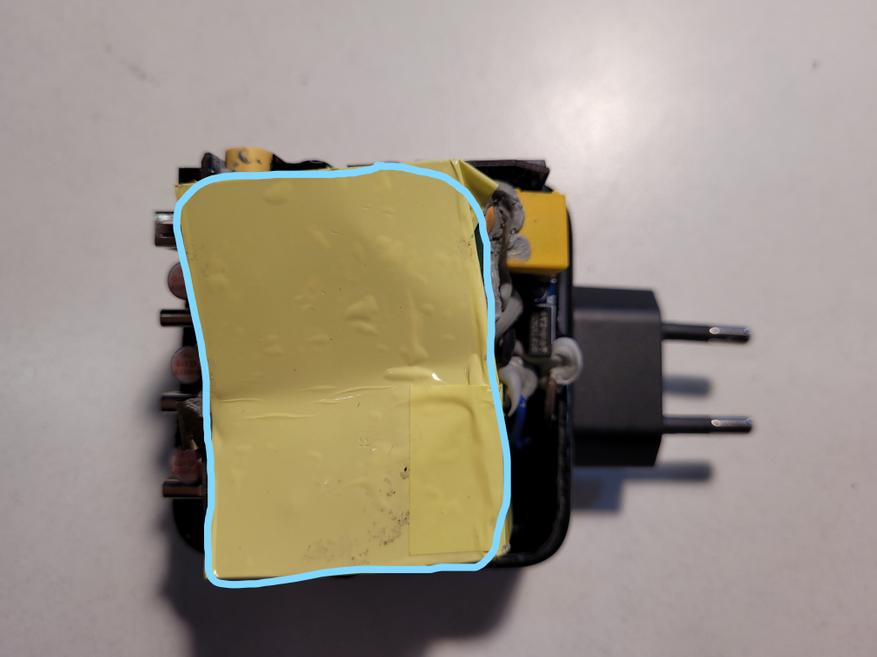

«Голубым прокладка изолирующая, изолирует экран от высокого напряжения, тоже хорошо»

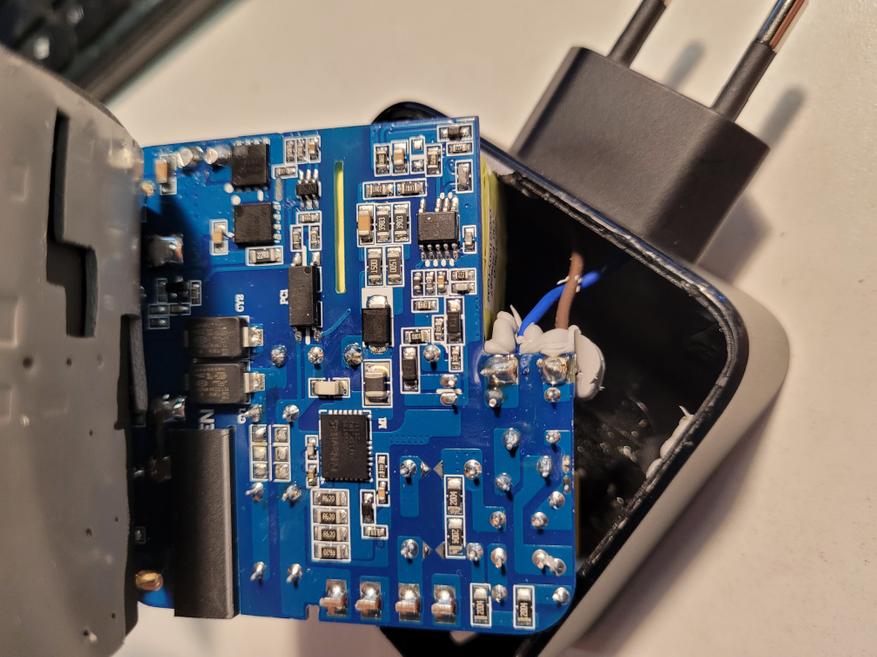

«Красным тот самый GAN, не обманули. Вот на него даташит»

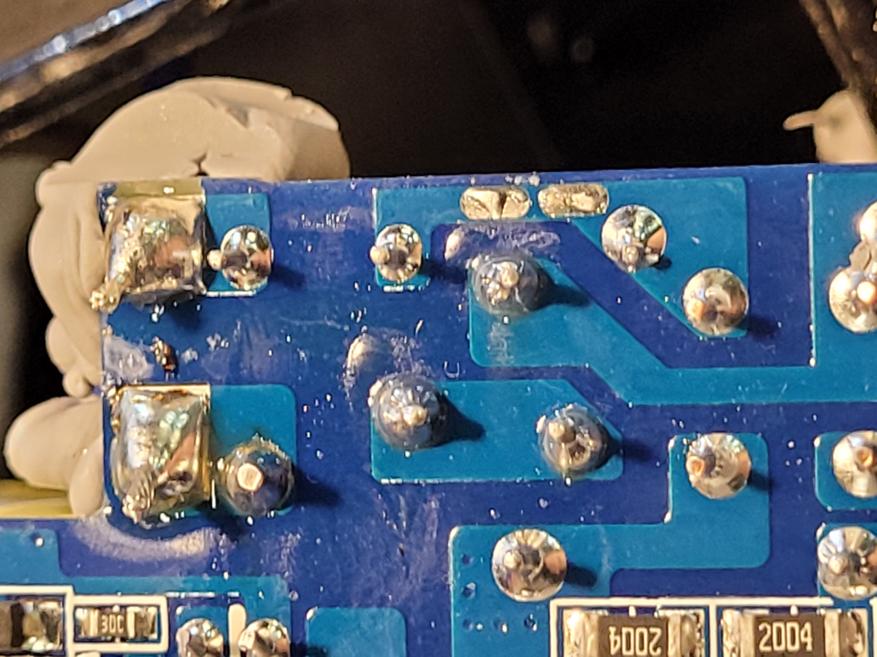

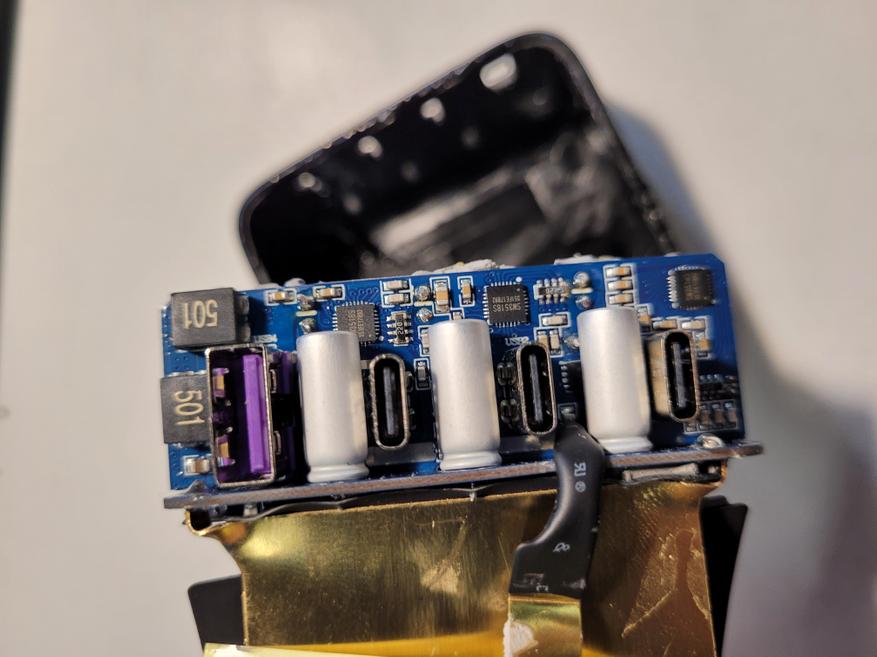

«Вот тут видно, что флюс отмыли плохо, такое чувство, что после монтажа SMD отмывали, а когда паяли выводные, то не стали отмывать. Это не очень хорошо, этот флюс потом будет это всё разъедать, но у китайцев это обычная история со флюсом, жить можно»

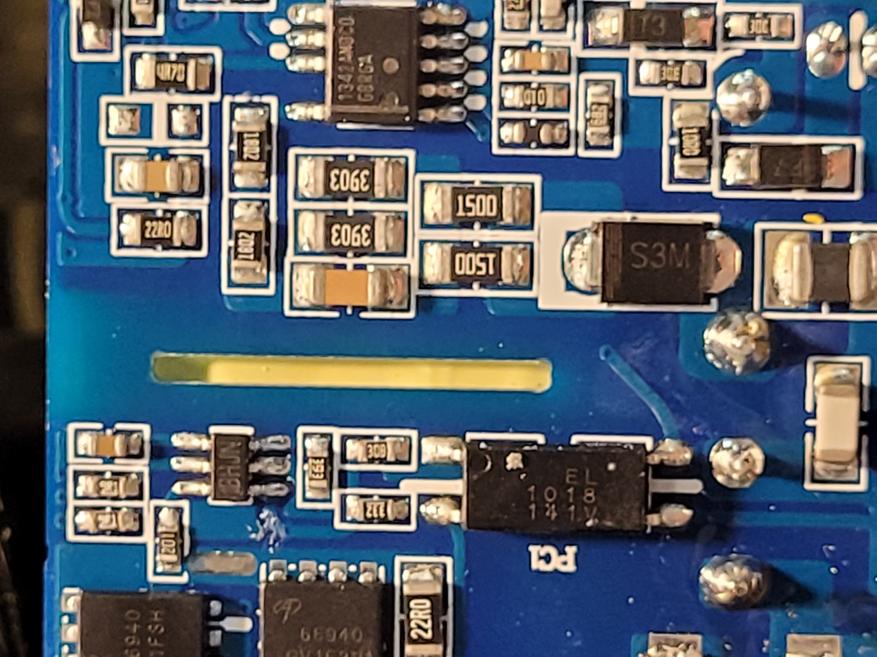

«Гальваническая изоляция в каком-то виде присутствует, на 3 из 5 я бы сказал, по нынешним меркам — хорошо»

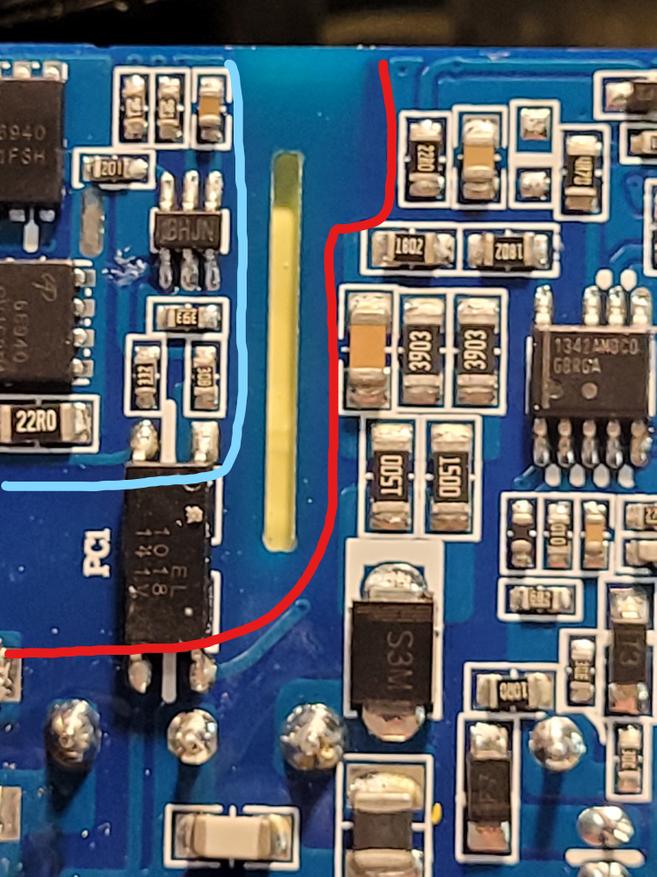

«В этих местах к гальванической изоляции уже появляются вопросы»

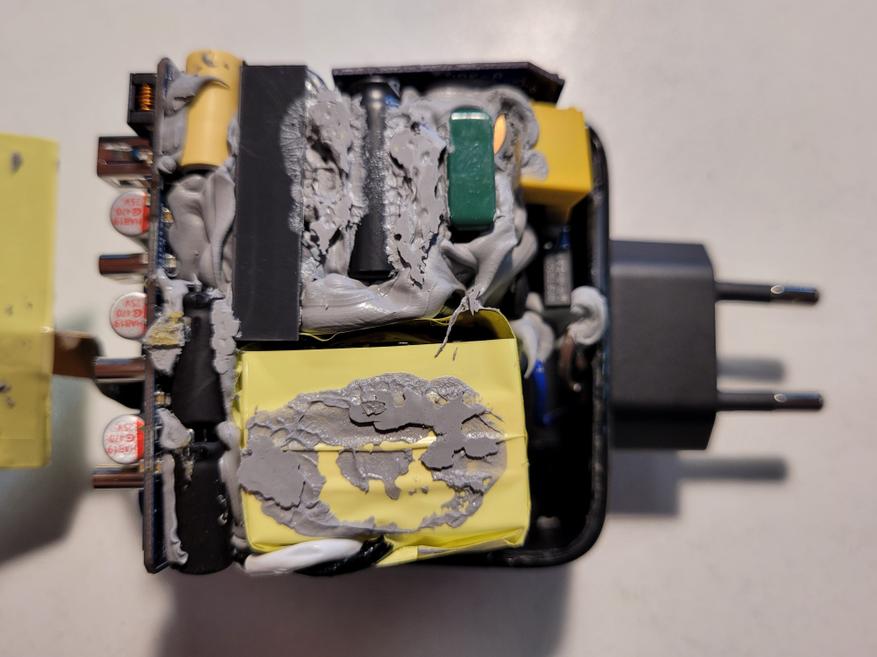

«Ну а так в целом, добротный блок питания, на конденсаторах не экономили, плата сделана добротно и аккуратно, всё на серые сопли приклеено, ничего не отваливается»

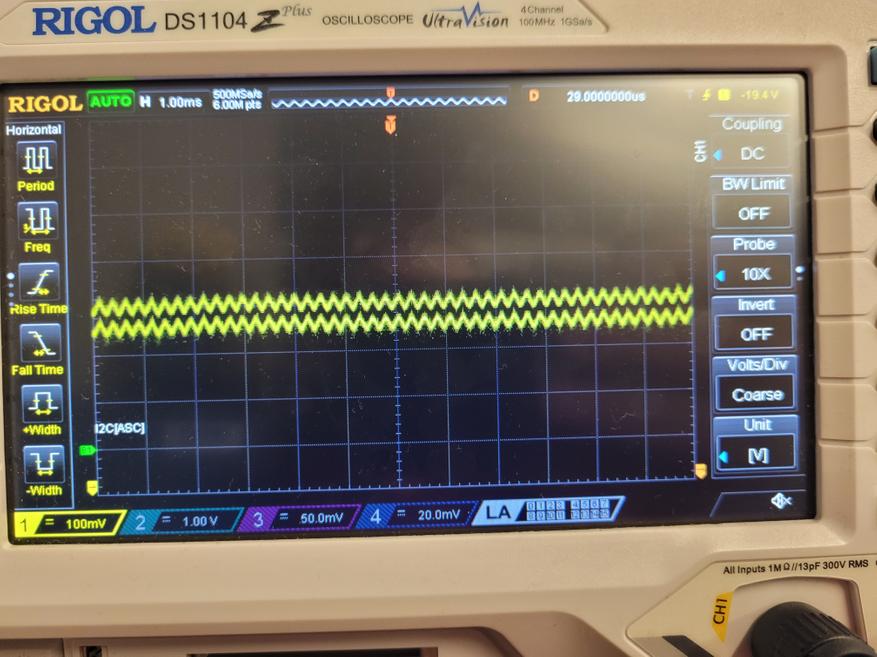

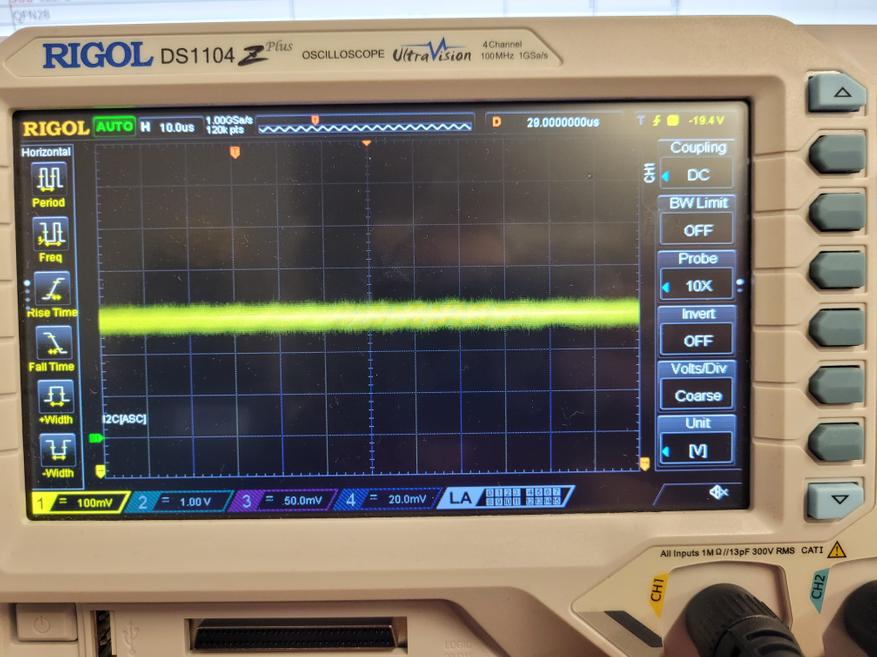

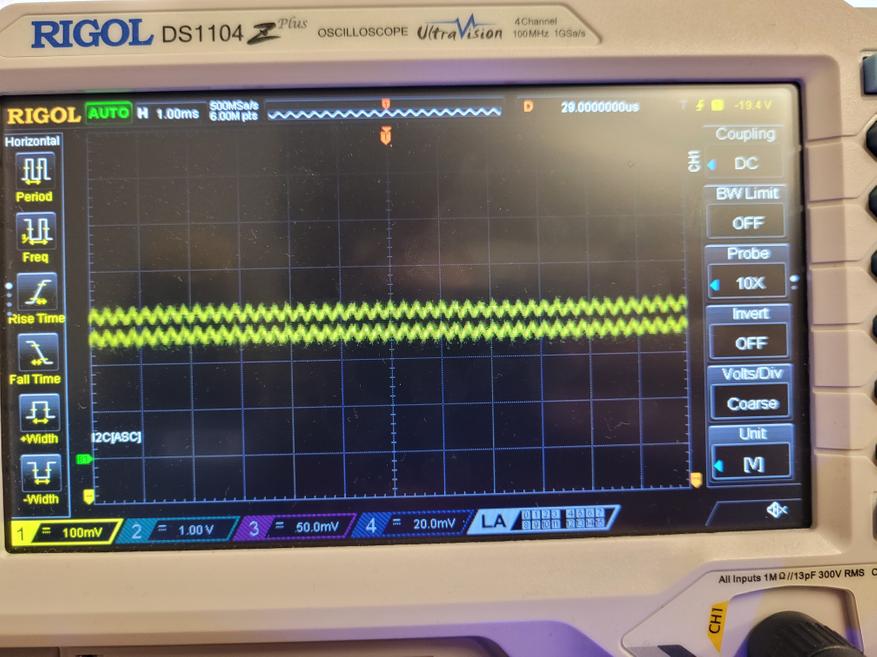

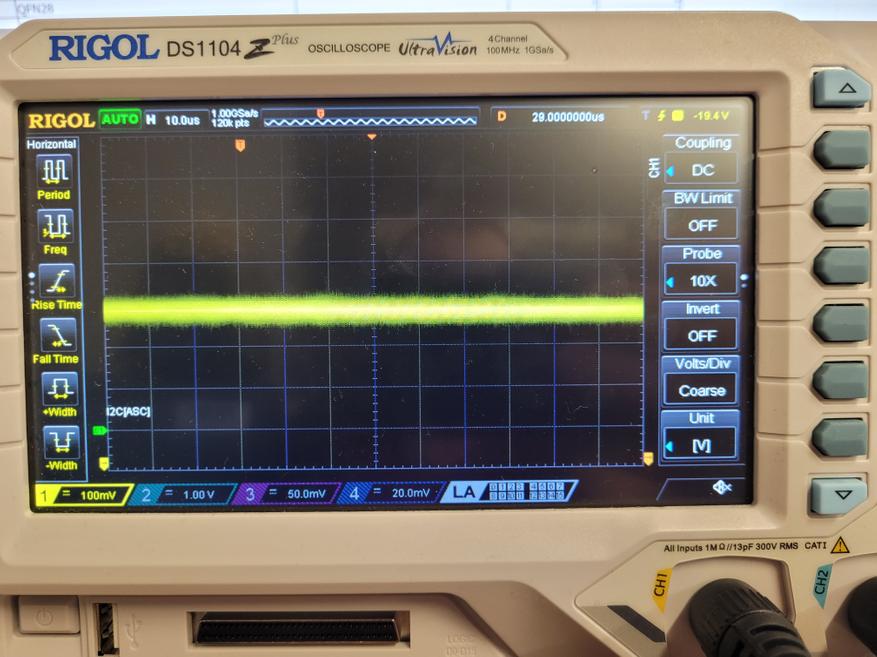

Осциллоскоп

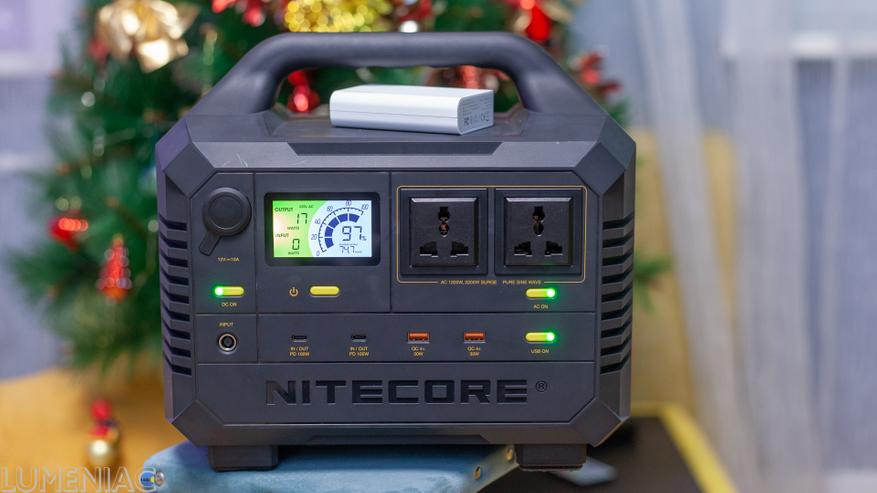

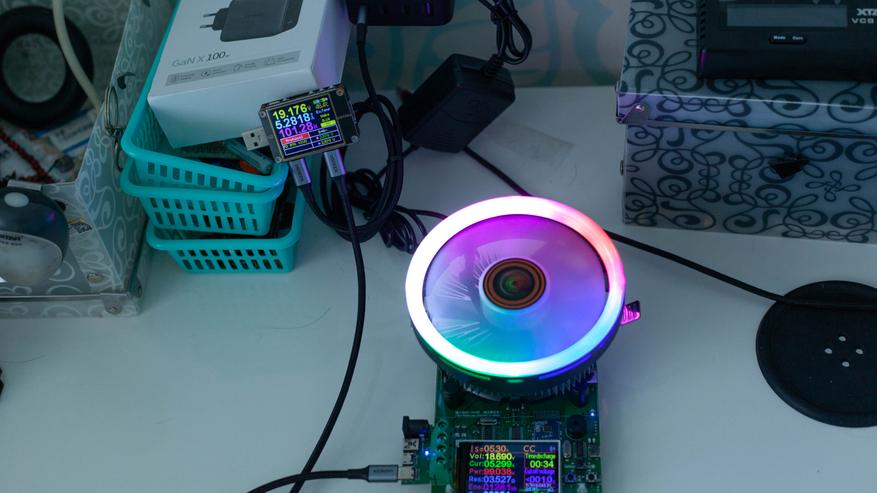

Стресс-тест был прост. Сейчас у меня к обзор готовится колоссальный, неимоверный по размеру повербанк Nitecore NES1200.

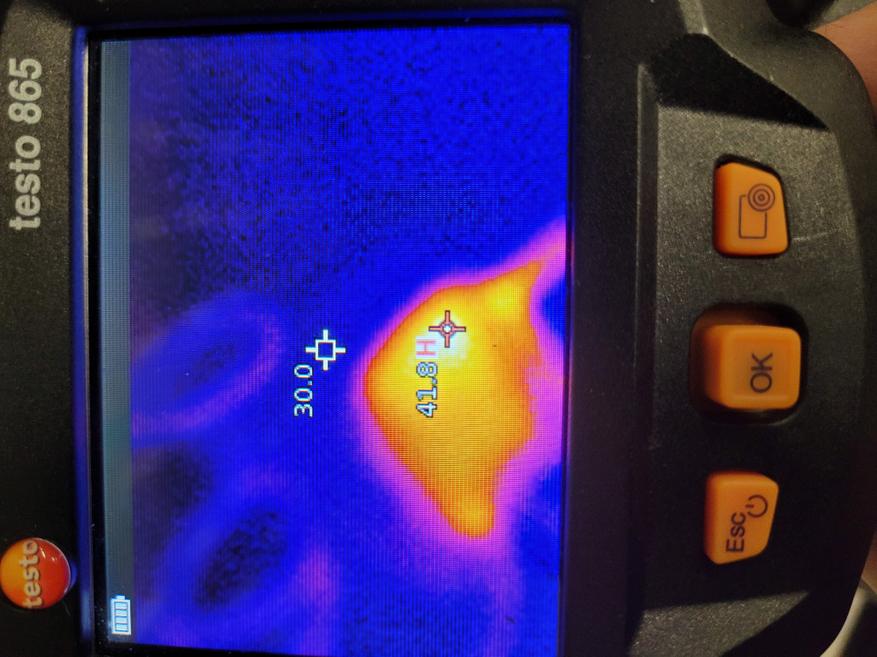

И у него есть возможность зарядки по Type-C, как раз 100ватт и берет.  При такой мощности повербанк заряжается всего-то 12 часов. Так что я оставил его на ночь,  зашёл утром — у блока зарядного устройства была совершенно вменяемая температура и он не вонял.

Собственно,  вот смотрите.

Общие впечатления

Отличная мощная GaN зарядка, что и подтверждается тысячами заказов и сотнями положительных отзывов.  Впрочем, я вижу мало смысла брать ее лишь для зарядки смартфонов, с этим вполне справится более доступная по цене 65 ваттная версия, о которой я рассказывал в этом обзоре.

Но! Есть одна задача, где Type-C 100 ватт проявят себя во всей красе. Речь идёт о заряжании ноутбука. Все больше и больше ноутбуков могут заряжаться через вход Type-C.  И для большинства из их 100ватт будет более чем достаточно.  И это избавляет от необходимости таскать с собой родной блок питания с проводом. Если речь идет о какой-то тонкой модели типа того же Макбука, то такой набор из ноута, ЗУ и провода решает все вопросы.  Можно зарядить ноутбук, можно зарядить смартфон. И все это при минимуме занимаемого места.

Сейчас я набираю этот обзор на Lenovo Legion Pro, ноутбуке с колоссальным по размеру и мощности блоком питания.  И я не беру последний с собой когда еду на выходные на дачу!  Я работаю там от аккумулятора, периодически отправляя ноут в спящий режим и заряжая его от этой 100w зарядкой (увы, для зарядки во время работы даже этой мощности не хватает).

Короче.  Ugreen Gan 100w это отличная во всех смыслах зарядка. Он честно даёт 100 ватт, может делать это часами, не перегреваясь и не воняя.  Она отлично выглядит и позволят одновременно и быстро заряжать сразу несколько устройств. За месяц использования у меня нет ни малейшего нарекания.  Вполне рекомендую. Если вы хотите выбрать Type-C зарядку для ноутбука, то смело смотрите в адрес обзорной.  Еще одно подтверждение того что Ugreen делают хорошие вещи. К примеру, попробовав с пяток моделей TWS наушников, для личного пользования я остановился на Ugreen Hi Tune X6 (обзор)
