Проект Life 2.0: массив из 900 телескопов сможет изучить атмосферу двойника Земли за один транзит

Существуют ли за пределами Солнечной системы планеты с пригодной для жизни атмосферой? За последние тридцать лет астрономы открыли более шести тысяч экзопланет, однако почти все изученные миры мало похожи на Землю. Это либо раскаленные газовые гиганты, либо планеты, обращающиеся вокруг тусклых красных карликов.

Истинные аналоги Земли — каменистые планеты в зоне обитаемости звезд солнечного типа с периодом обращения около 365 дней — до сих пор остаются за пределами возможностей современной спектроскопии.

Чтобы подтвердить наличие биосигнатур (следов биологической активности вроде сочетания кислорода, озона, водяного пара и метана), требуется качественно новый уровень точности измерений. В научной статье международной группы исследователей под руководством профессора Цзяня Гэ из Шанхайской астрономической обсерватории представлен проект космической обсерватории Life 2.0. Авторы предлагают отказаться от создания сверхкрупных монолитных телескопов в пользу распределенной системы из 900 малых аппаратов, работающих согласованно.

В чем сложность анализа атмосфер планет земного типа

Основной метод определения состава атмосфер экзопланет — спектроскопия пропускания. Когда планета проходит перед диском своей звезды (это явление называется транзитом), лучи звездного света проходят сквозь верхние слои планетной атмосферы. Газы поглощают свет на строго определенных длинах волн, оставляя характерные спектральные линии. Анализируя эти линии, ученые могут вычислить химический состав и плотность газовой оболочки.

Однако при исследовании планет земного типа у солнцеподобных звезд возникают два препятствия:

1. Чрезвычайно слабая амплитуда сигнала

Отношение толщины атмосферы к радиусу солнцеподобной звезды ничтожно мало. Доля света, которую задерживает атмосфера планеты, зависит от геометрических пропорций: толщина прозрачного слоя атмосферы умножается на диаметр планеты и делится на площадь диска звезды.

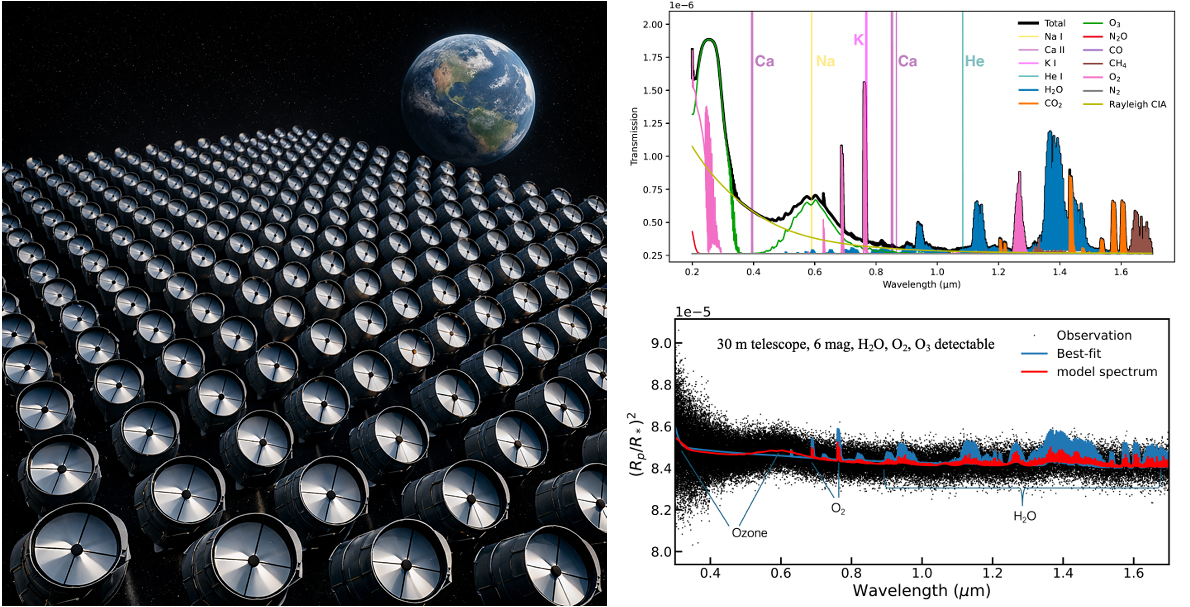

Для пары, аналогичной Земле и Солнцу, слой атмосферы толщиной около восьми километров меняет видимый блеск звезды всего на две десятимиллионные доли (0,2 ppm, или 0,00002%). Даже наиболее интенсивные полосы поглощения озона, кислорода или воды дают суммарное изменение глубины транзита не более одной миллионной доли (1 ppm, то есть 0,0001%). Для сравнения: современные космические обсерватории, включая телескоп «Джеймс Уэбб», работают с точностью измерений порядка десятков миллионных долей.

2. Редкость транзитов

Планеты у холодных красных карликов расположены близко к своим светилам и совершают полный оборот за несколько суток. Это позволяет астрономам наблюдать десятки транзитов в течение одного года и суммировать полученные данные для постепенного накопления сигнала.

Планета в зоне обитаемости звезды солнечного типа совершает один оборот примерно за один земной год. Транзит происходит только один раз за 365 дней и длится от четырех до восьми часов. Накапливать сигнал годами в данном случае невозможно: чтобы собрать спектр с достаточной точностью за разумный срок работы миссии, обсерватория должна зафиксировать нужное количество света за один-единственный транзит.

Расчеты показывают: чтобы за несколько часов транзита собрать число квантов света, достаточное для выделения полезного сигнала на уровне одной миллионной доли, требуется оптическая система с площадью сбора, эквивалентной зеркалу диаметром 30 метров. Создать и доставить в космос цельный 30-метровый телескоп невозможно ни в рамках существующих ракетных систем, ни в рамках обозримых бюджетов.

Концепция Life 2.0: переход к распределенной архитектуре

Проект Life 2.0 решает проблему размера через модульность. Вместо одной сверхтяжелой конструкции авторы предлагают отправить в космос массив из 900 независимых телескопов с зеркалами диаметром 1 метр.

Площадь сбора света растет пропорционально квадрату диаметра входного отверстия. Соответственно, суммарная светособирающая площадь массива из 900 однометровых зеркал в точности равна площади одного цельного зеркала диаметром 30 метров (поскольку 30 в квадрате дает 900). Таким образом, массив из малых спутников улавливает ровно столько же квантов света, сколько гигантский 30-метровый телескоп.

Важно подчеркнуть: Life 2.0 — это не оптический интерферометр.

Классическая интерферометрия требует физического сведения световых лучей от разных телескопов в одну точку в космическом пространстве с сохранением фазы волны. Для этого спутники должны удерживать строй с нанометровой точностью относительно друг друга, что представляет собой сложнейшую приборную задачу.

В проекте Life 2.0 каждый космический аппарат работает как полностью самостоятельный телескоп со своим спектрографом и матрицей. Все 900 аппаратов одновременно направляются на одну и ту же звезду во время транзита. Затем полученные независимые цифровые спектры калибруются и объединяются математически уже в вычислительном центре на Земле.

Такой подход дает важное практическое преимущество — высокую надежность и устойчивость к отказам. Если несколько десятков аппаратов выйдут из строя, обсерватория продолжит наблюдения, потеряв лишь малую часть общей светосилы, тогда как поломка единственного узла на традиционном флагманском телескопе может парализовать всю миссию.

Три ключевые технологии реализации

Развертывание сотен идентичных приборов требует серийного производства. Для этого все основные узлы телескопов переведены на технологические решения, пригодные для тиражирования.

1. Легковесные зеркала из карбида кремния

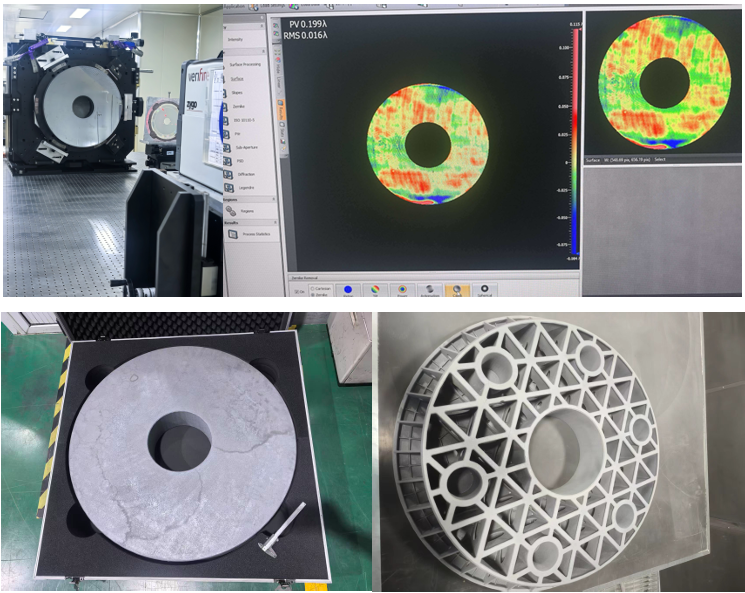

Классическое оптическое стекло имеет большую массу и меняет форму при перепадах температур. Для аппаратов Life 2.0 используется карбид кремния. Этот материал обладает высокой механической жесткостью, малым весом и устойчивостью к температурным деформациям в условиях космоса.

Заготовки метровых зеркал и опорные силовые конструкции изготавливаются методом 3D-печати, после чего полируются до идеальной оптической формы.

Каждый телескоп построен по двухзеркальной схеме Кассегрена. В оптический тракт включено быстродействующее подвижное зеркало на пьезоэлектрических приводах. Оно компенсирует микровибрации спутника и удерживает изображение звезды на входе в оптоволокно с точностью до одной сотой доли угловой секунды (это в десять раз тоньше дифракционного предела самого телескопа).

2. Фотонный спектрограф на чипе (WIMS)

Классический спектрограф высокого разрешения представляет собой крупногабаритный прибор с набором зеркал, призм и подвижных решеток, которые легко расстраиваются от вибраций и нагрева. Разместить 900 таких классических приборов на малых спутниках невозможно.

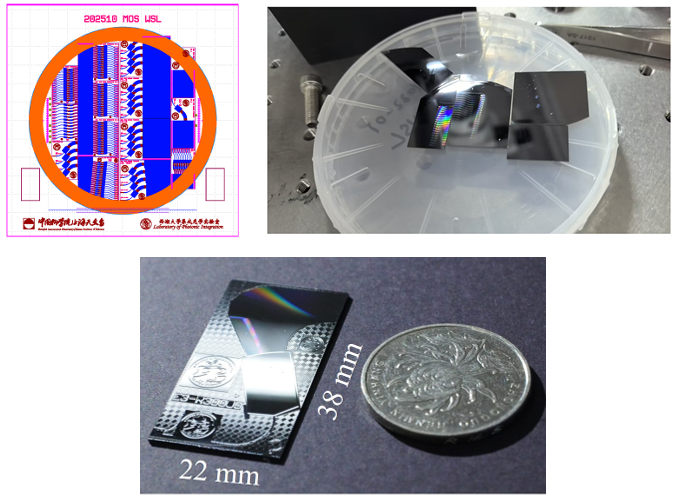

В Life 2.0 свет из фокуса телескопа направляется по оптоволокну в миниатюрный волноводный спектрограф WIMS. Это оптический чип из плавленого кварца. Все элементы, разделяющие свет на составляющие длины волн (волноводные каналы и микроскопические фазовые решетки), вытравлены непосредственно внутри тонкой стеклянной пластины.

Авторы проекта изготовили опытные образцы волноводных спектрографов и протестировали их в лаборатории, а также на 1,8-метровом наземном телескопе обсерватории Лицзян. Испытания подтвердили:

• Высокая оптическая эффективность: чип передает на детектор от 40% до 66% входящего света в зависимости от длины волны.
• Гибкость настройки: технология позволяет создавать спектрографы с разной разрешающей способностью. Режим низкого разрешения (разрешающая сила порядка 200) служит для регистрации широких молекулярных полос, а режим высокого разрешения (разрешающая сила до 20 000) — для детального разделения узких спектральных линий и отделения сигнала планеты от собственной активности звезды.

Рабочий диапазон спектрографа составляет от 0,2 до 1,05 микрометра (от ближнего ультрафиолета через весь видимый свет до ближнего инфракрасного диапазона). Этот интервал перекрывает ключевые спектральные маркеры: полосы озона, молекулярного кислорода, воды и рэлеевского рассеяния света в атмосфере.

3. Детекторы с субэлектронным уровнем шума

При наблюдении ярких звезд солнечного типа оптические сенсоры необходимо опрашивать сотни раз в секунду, иначе светочувствительные ячейки переполнятся входящим потоком фотонов. При высокой частоте кадров определяющим фактором становится собственный шум считывания электроники детектора. Если внутренний шум прибора превышает полезный сигнал от атмосферы экзопланеты, измерения теряют смысл.

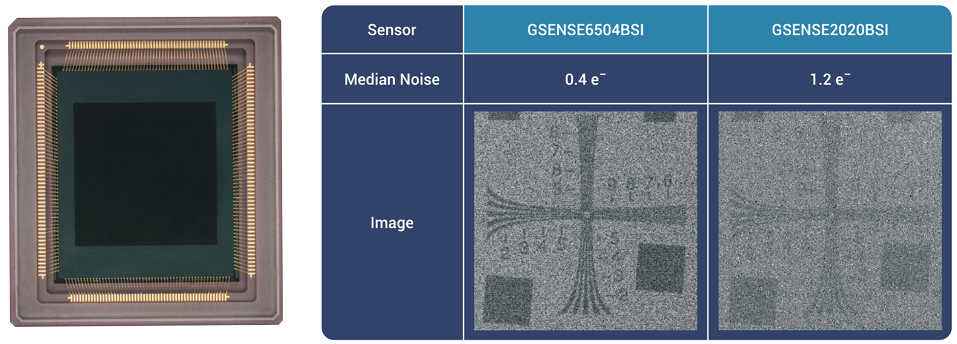

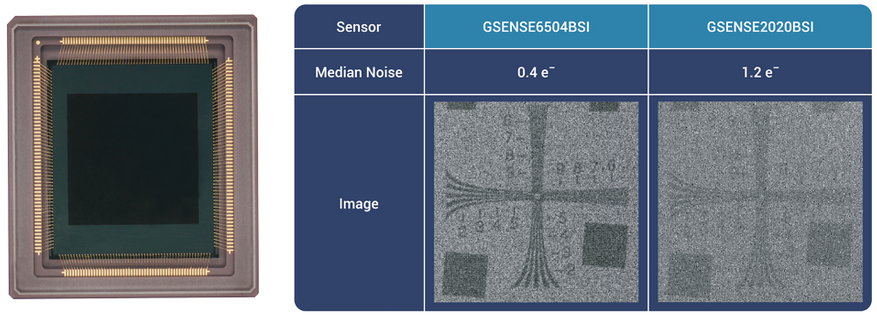

В модулях Life 2.0 применяются специализированные матрицы с обратной засветкой (BSI CMOS). Лабораторные тесты показали, что в малошумящем режиме средний шум считывания у таких сенсоров составляет всего около 0,4 электрона. Столь низкий уровень шума позволяет регистрировать входящий свет без искажения слабой спектральной информации.

Разделение случайных и систематических помех

В спектроскопии сверхвысокой точности общая погрешность измерений складывается из двух независимых составляющих:

1. Случайный квантовый шум: естественные флуктуации количества приходящих фотонов света.
2. Систематический приборный и астрофизический шум: аппаратные дрейфы и нестабильность источника.

Случайный фотонный шум гарантированно падает по мере роста площади зеркал и числа инструментов (он уменьшается пропорционально квадратному корню из числа используемых телескопов).

Систематический шум устроен сложнее. К нему относятся:

• Неравномерность чувствительности отдельных пикселей светочувствительной матрицы;
• Медленный температурный дрейф оптики и детектора во время наблюдения;
• Микроколебания положения телескопа в пространстве;
• Физические процессы на самой звезде — звездные пятна, факелы и грануляция поверхности.

Систематические погрешности нельзя устранить простым увеличением диаметра зеркала. Однако модульная схема дает фундаментальное преимущество при очистке данных.

Поскольку 900 телескопов физически изолированы друг от друга, их внутренние аппаратные ошибки не связаны между собой. Локальный перегрев или сбой электроники на одном спутнике никак не влияют на остальные 899 приборов. Центральный вычислительный комплекс сопоставляет временные ряды со всех каналов, выявляет статистические аномалии конкретных модулей и исключает дефектные данные из финального суммирования.

Этапы реализации проекта

Развертывание системы Life 2.0 спланировано в четыре последовательные фазы:

1. Лабораторная проверка на вакуумном стенде (UPCP). На первом этапе инженеры калибруют детекторы и фотонные спектрографы в специализированной вакуумной камере. В оптический тракт искусственно вводят световой сигнал, имитирующий транзит планеты с падением яркости всего на одну миллионную долю (1 ppm). Это позволяет экспериментально доказать, что алгоритмы обработки способны надежно извлекать сверхслабый сигнал из аппаратного шума.
2. Создание полноразмерного опытного образца телескопа. Второй этап предполагает сборку одного полностью функционального модуля диаметром один метр. Инженеры отрабатывают сквозную работу всей цепочки: напечатанного зеркала из карбида кремния, системы пьезоэлектрической стабилизации луча, оптоволоконного ввода и волноводного спектрографа. Модуль проходит испытания на реальных звездах для подтверждения расчетной светосилы и спектрального разрешения.
3. Запуск орбитального массива-демонстратора. На третьем этапе на орбиту выводится экспериментальная группа из нескольких синхронизированных малых спутников (программа Pathfinder). В ходе космических тестов отрабатываются алгоритмы одновременного удержания цели, межспутниковая синхронизация времени, совместная калибровка и методика объединения независимых потоков данных в единый спектр.
4. Развертывание полномасштабной обсерватории. Финальный этап включает серийный выпуск и запуск на орбиту всех 900 космических аппаратов. После завершения пусковой программы и общей калибровки распределенный массив приступает к регулярным спектральным наблюдениям кандидатов в аналоги Земли, предварительно обнаруженных специализированными поисковыми телескопами.

Целевые объекты для обсерватории Life 2.0 будут найдены специализированными поисковыми миссиями — европейским космическим телескопом PLATO и китайским проектом Earth 2.0 (ET). Эти инструменты предназначены для длительного фотометрического мониторинга сотен тысяч звезд с целью первичного обнаружения транзитов землеподобных планет.

Новая парадигма космического приборостроения

Проект Life 2.0 предлагает практический выход из технологического тупика в наблюдательной астрофизике.

Классический путь строительства гигантских штучных телескопов сопряжен с колоссальными финансовыми затратами, длительными сроками разработки и высоким риском фатальной ошибки при запуске.

Использование распределенного массива меняет сам принцип создания научных инструментов:

• Модули собираются на серийных производственных линиях;
• Оптические зеркала создаются на 3D-принтерах из прочного карбида кремния;
• Сложная оптика спектрографов заменяется интегральными фотонными чипами;
• Доставка аппаратов на орбиту распределяется между стандартными ракетами-носителями.

Если испытания лабораторных стендов и демонстрационных спутников подтвердят возможность удерживать суммарную инструментальную стабильность на уровне одной миллионной доли, астрономия получит первый действенный инструмент для прямого анализа химического состава атмосфер на планетах земного типа.

Источник: arXiv
