Почему шипы роз овальные, а у кактусов — круглые: физики объяснили форму цветка

В живой природе защитные выросты, предназначенные для механического повреждения тканей противника, почти всегда имеют в поперечном сечении форму круга. Шипы дикобразов и ежей, колючки кактусов, жала пчел и ос представляют собой круглые конусы. В инженерной механике и теории упругости круглое сечение считается наиболее рациональным: оно одинаково хорошо выдерживает нагрузки по всем радиальным направлениям, эффективно сопротивляется прямому сжатию и не ломается при осевом внедрении в преграду.

Шипы растений семейства розоцветных устроены иначе. Если изучить основание шипа розы, становится видно, что оно вытянуто вдоль стебля и сильно сплюснуто с боков. Сечение представляет собой выраженный овал.

С точки зрения сопротивления материалов, такая форма создает серьезную проблему. Сплюснутый стержень при прямом осевом давлении теряет устойчивость и переламывается при нагрузках в два-четыре раза меньших, чем круглый стержень такого же объема и длины. Долгое время оставалось неясным, почему естественный отбор закрепил форму, которая кажется конструктивно невыгодной.

Физики и специалисты по механике материалов из Технического университета Дании и Орхусского университета провели серию экспериментов и математических расчетов, чтобы объяснить эту форму. Результаты исследования показали: геометрия шипа розы сформировалась под действием строго определенных сил, возникающих при касательном движении, и представляет собой точный баланс между способностью повредить ткань и риском механической поломки.

Различие между колючками и шипами

В ботанике существует строгое разграничение защитных органов растений, которые в разговорной речи часто называют одинаково.

1. Колючки листьев (например, у кактусов) — это видоизмененные листья. Внутри них проходят проводящие сосудистые пучки.
2. Колючки побегов (например, у боярышника или терна) — это видоизмененные укороченные ветви. Они состоят из древесины и коры, являясь продолжением самого стебля.
3. Шипы (в ботанической терминологии — эмергенцы, выросты эпидермиса) — это структуры, которые развиваются исключительно из внешних слоев коры и эпидермиса растения. В них нет проводящей ткани, и они легко отделяются от стебля без повреждения глубоких слоев древесины.

Шипы роз формируются как самостоятельные образования. Их внутренняя структура состоит из одревесневших клеток с плотной внешней оболочкой. Растение затрачивает на их формирование строго ограниченный объем биологического материала, что делает вопрос оптимизации их формы критически важным для выживания.

Физика контакта: прямой укол против касательного сдвига

Чтобы понять назначение формы любого заостренного органа, необходимо рассмотреть направление сил, которые действуют на него во время контакта.

Колючки кактуса сталкиваются с нормальной нагрузкой. Травоядное животное наступает на растение либо пытается сжать его челюстями. Сила направлена прямо вдоль центральной оси колючки — перпендикулярно поверхности стебля. При таком воздействии круглое сечение обеспечивает максимальную прочность. Оно исключает появление слабых зон и равномерно распределяет напряжение сжатия.

Шип розы функционирует в совершенно других условиях. Животные редко наступают на стебли роз с силой, направленной строго под углом девяносто градусов. Обычно крупное животное продвигается сквозь кустарник, задевая ветви боком, либо пытается отломить побег. Человек, работающий с растениями, получает травмы в тот момент, когда берется за стебель рукой и сдвигает ее вдоль побега.

В механике такое воздействие классифицируется как двухэтапное тангенциальное нагружение:

На первом этапе острие шипа входит в ткань на небольшую глубину под углом около двадцати-тридцати градусов к поверхности. На втором этапе начинается взаимное горизонтальное смещение ткани и стебля. На шип начинает действовать мощная сила сдвига, направленная параллельно поверхности ветки.

С точки зрения физики разрушения твердых тел и биоматериалов, прямое вдавливание требует гораздо больших затрат механической энергии для разрушения кожного покрова, чем резание со сдвигом. При движении с протяжкой острие концентрирует механическое напряжение в одной точке, быстро формирует трещину на поверхности мягкой ткани и продолжает двигать ее вперед с минимальным сопротивлением.

Однако для того, чтобы осуществить разрез, а не просто соскользнуть, шип должен обладать высокой жесткостью в направлении движения. Он не должен отгибаться назад под действием набегающей преграды.

Лабораторный эксперимент: испытания на искусственной коже

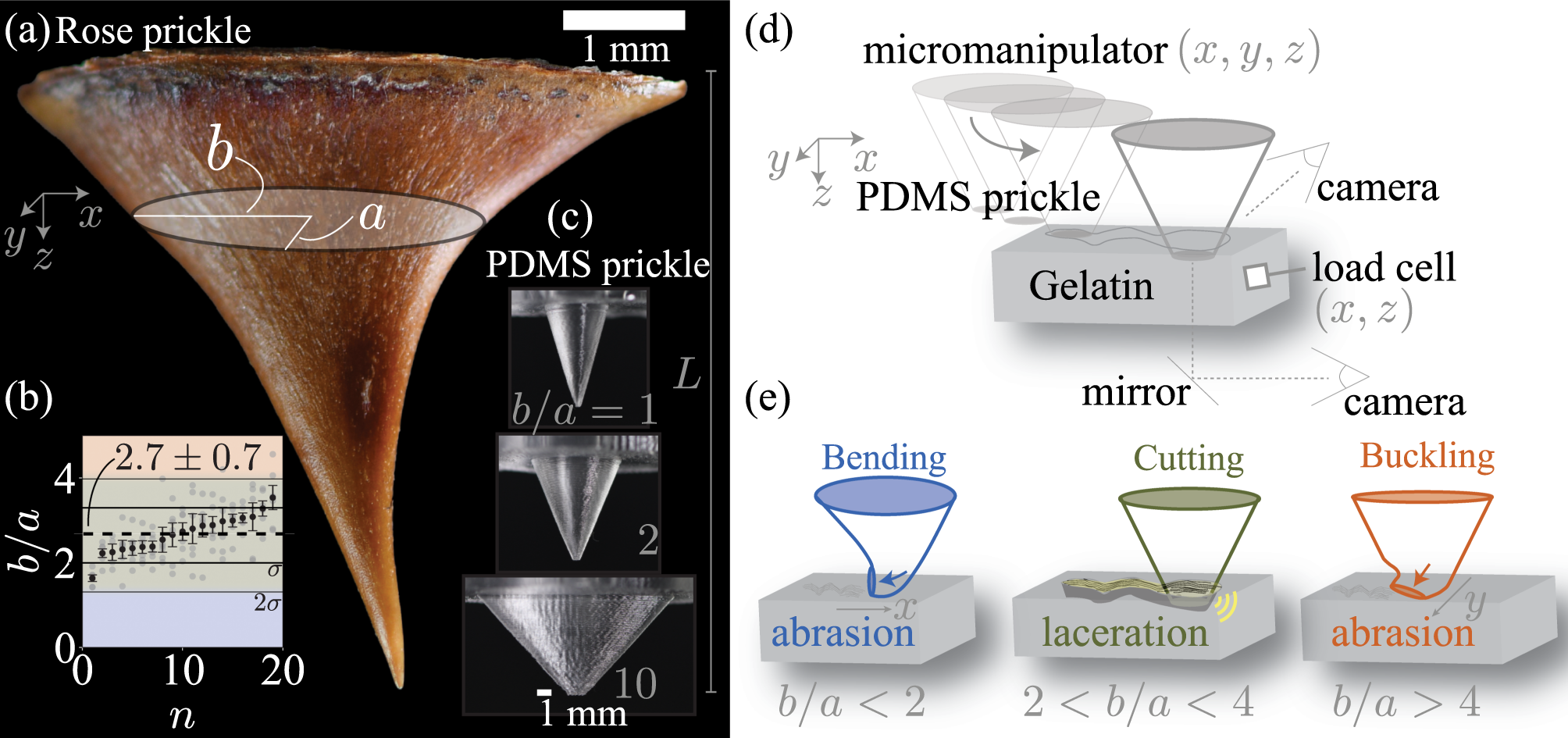

Чтобы детально изучить поведение шипов разной формы, авторы работы измерили геометрические параметры 113 шипов, собранных с 19 различных видов и культиваров роз.

Ширину основания шипа вдоль вертикальной оси стебля обозначили как 2b, а толщину шипа поперек стебля — как 2a. Отношение этих величин (b/a) называют коэффициентом формы или эксцентриситетом. У исследованных биологических образцов среднее значение составило b/a = 2,7 со стандартным отклонением 0,7. Почти все измеренные шипы находились в узком коридоре значений от 2 до 4.

Затем исследователи перешли к экспериментам с искусственными моделями. Из полимерного эластомера — полидиметилсилоксана — отлили серию конических стержней с различными соотношениями b/a:

• b/a = 1,0 — абсолютно круглое сечение;
• b/a = 2,0 — умеренно вытянутый овал;
• b/a = 4,0 — сильно вытянутый овал;
• b/a = 10,0 — плоская тонкая пластина.

При этом объем каждого искусственного шипа, его общая длина и площадь вершины оставались строго одинаковыми. Это позволило исключить влияние массы материала и сфокусироваться исключительно на геометрии.

В качестве аналога кожного покрова ученые применили гидрогель на основе желатина. По своим упругим и вязким свойствам этот материал хорошо воспроизводит поведение внешних слоев мягких тканей живых организмов. Шипы закрепляли в держателе высокоточного моторизованного манипулятора, снабженного датчиками силы, погружали в желатин на фиксированную глубину 1,2 миллиметра под углом 23° и перемещали в горизонтальном направлении на 5 миллиметров со скоростью, соответствующей естественным движениям.

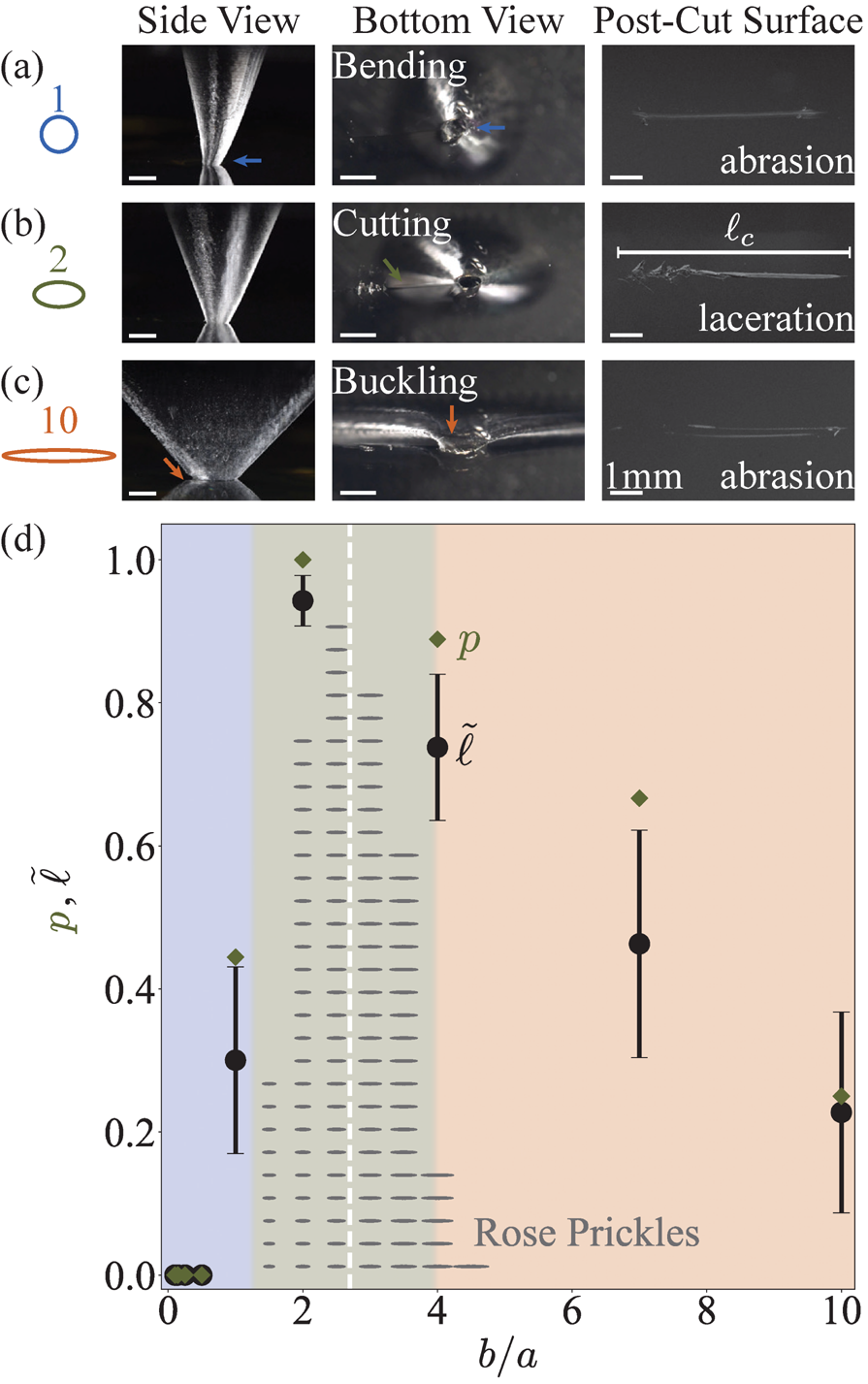

Три механических сценария деформации

Эксперименты и параллельно проведенное численное моделирование методом конечных элементов выявили три четких режима работы конструкции в зависимости от геометрии сечения.

1. Круглый шип (b/a = 1)

При контакте с поверхностью желатина и начале горизонтального движения круглый стержень демонстрирует недостаточную изгибную жесткость в плоскости сдвига. Момент инерции круглого сечения одинаков во всех направлениях, и возникающей силы реакции материала достаточно, чтобы отклонить острие назад. Шип изгибается вдоль вектора движения, выходит из зоны глубокого контакта и скользит по поверхности. В результате гидрогель получает лишь поверхностные микроповреждения — ссадины. Разрезания материала не происходит.

2. Умеренно овальный шип (b/a = 2-4)

Когда сечение вытягивается вдоль оси движения, жесткость стержня на изгиб в этой плоскости резко возрастает. Согласно классической теории балок, сопротивление изгибу пропорционально моменту инерции сечения, который для эллипса растет прямо пропорционально величине b/a.

Шип с овальным основанием не отклоняется назад. Он сохраняет вертикальное положение и преодолевает сопротивление желатина, стабильно продвигая трещину вперед. По сравнению с круглым образцом тангенциальное усилие, которое шип способен передать материалу без разрушения и изгиба, возрастает на 170%. В геле формируется сплошной глубокий разрез на всю длину перемещения.

3. Чрезмерно сплюснутый шип (b/a > 4, до 10)

При дальнейшем увеличении эксцентриситета механическая система сталкивается с явлением пространственной потери устойчивости. Очень узкая пластина обладает высокой жесткостью в собственной плоскости, но крайне уязвима к кручению и боковому изгибу.

В реальных физических условиях нагрузка никогда не действует строго по одной линии: микронеоднородности структуры геля создают небольшие боковые отклонения. При отношении b/a > 4 вершина искусственного шипа под действием этих микросил теряет устойчивость, поворачивается вокруг своей продольной оси и отгибается вбок. Повернувшись плоской стороной к направлению движения, лезвие выскакивает из образованного паза и прекращает резание.

Физические ограничения и эволюционный компромисс

Сопоставление экспериментальных данных с измерениями дикорастущих и садовых роз показало, что природный диапазон b/a = 2,7 +- 0,7 совпадает с зоной максимальной механической эффективности.

Границы формы шипа строго заданы фундаментальными законами механики:

• Нижний порог (b/a < 2): форма не обеспечивает достаточного момента инерции вдоль оси движения. Шип пассивно сгибается назад, не нанося тканям существенного урона.
• Верхний порог (b/a > 4): форма теряет жесткость на кручение. Шип закручивается и срывается при малейшем боковом сопротивлении.

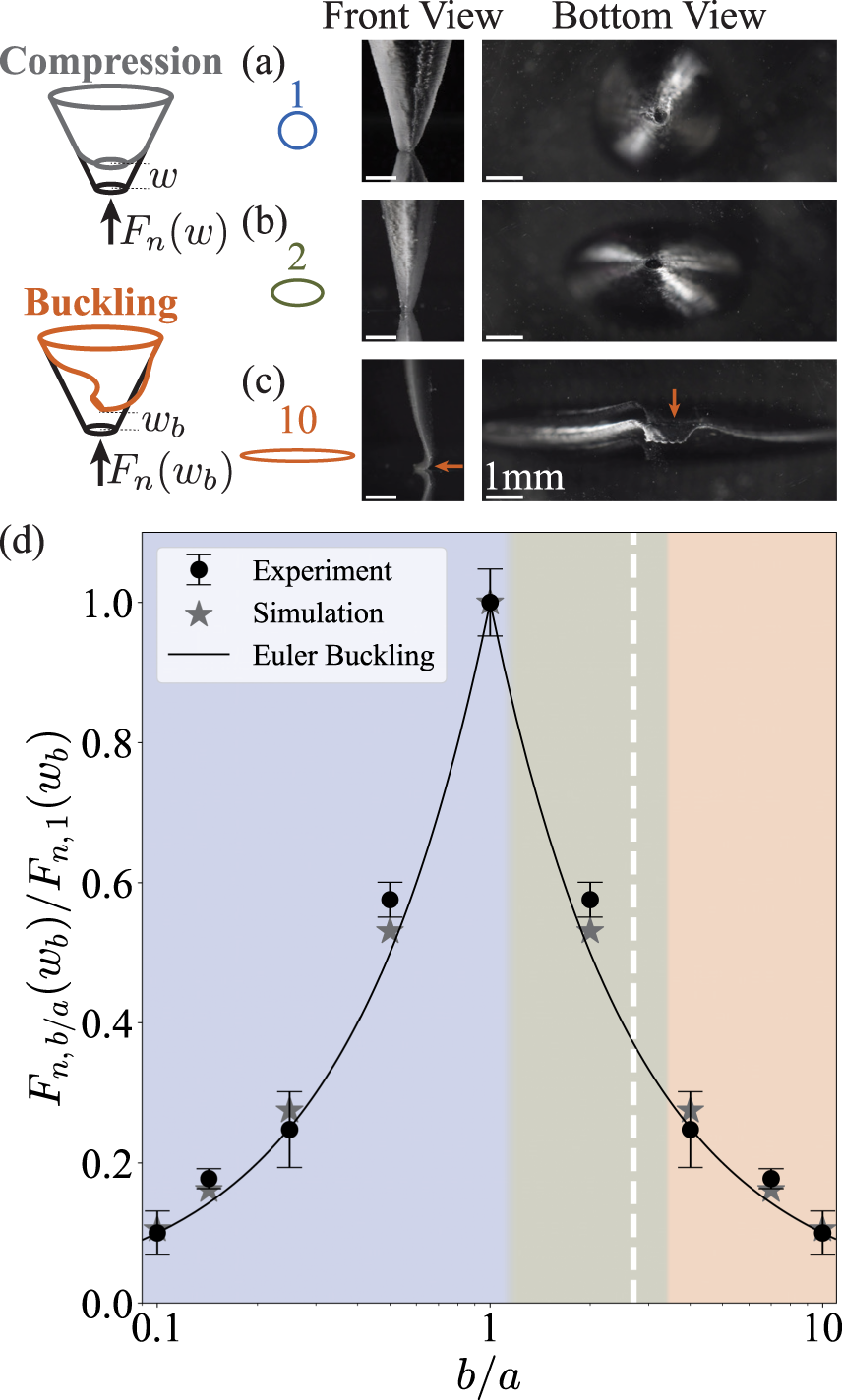

Помимо способности наносить повреждения, растению необходимо сохранять целостность шипов при случайных механических воздействиях. Здесь вступает в силу расчет устойчивости по формуле Эйлера для сжатых стержней.

При прямом осевом сдавливании критическая сила, вызывающая продольный изгиб и разрушение стержня, уменьшается обратно пропорционально степени сжатия сечения: F_критическая ~ a/b

Шип с природной геометрией b/a ≈ 2,7 теряет приблизительно 63% осевой прочности по сравнению с круглым шипом того же объема. Это значит, что если животное наступит на побег строго сверху, овальный шип сломается значительно легче круглого.

Однако вероятность нормального сжатия в экосистеме кустарников крайне мала по сравнению с вероятностью касательных контактов. Растение расходует ресурсы на защиту от наиболее частой угрозы, жертвуя прочностью в маловероятных сценариях.

Дополнительная функция: удержание веса и вертикальный рост

Многие представители рода Rosa относятся к лазающим или полукустарниковым формам. У них нет собственных жестких древесных стволов большого диаметра, как у деревьев, и нет усиков, как у винограда.

Для выхода к освещенным участкам роза опирается на соседние деревья, камни или искусственные опоры. Загнутые книзу шипы выполняют роль механических фиксаторов.

В процессе роста побег тянется вверх, а затем под действием собственной силы тяжести оседает вниз. Загнутые шипы упираются в неровности коры соседних растений или ветви.

В этом состоянии шип испытывает постоянную статическую нагрузку, направленную строго сверху вниз — вдоль вертикальной оси стебля. Овальное сечение с ориентацией длинной оси 2b вдоль направления силы тяжести обеспечивает максимальное сопротивление излому именно в этой плоскости. Круглое основание того же объема деформировалось бы под весом зеленой массы значительно сильнее.

Значение для материаловедения и техники

Изучение геометрических ограничений растительных шипов дает инженерам готовые решения для создания поверхностей с регулируемыми характеристиками трения и сцепления.

В традиционной технике для увеличения трения используют симметричные рифления, конусы или пирамиды. Такие элементы работают одинаково во всех направлениях. Применение структур с заданным овальным сечением позволяет создавать анизотропные поверхности — материалы, свойства которых зависят от вектора приложенной силы.

1. Системы направленного перемещения и захвата: в робототехнике манипуляторы для удержания мягких, влажных или легко деформируемых объектов (пищевая продукция, биологические ткани) требуют надежного контакта без избыточного сдавливания. Покрытия с микровыступами, имеющими соотношение осей от 2 до 3, обеспечивают фиксацию объекта при попытке сдвига, но легко отпускают его при обратном движении.
2. Фрикционные материалы и подошвы: протекторы обуви для передвижения по скользким, вязким грунтам или обледенелым поверхностям могут использовать принцип направленной жесткости. Выступы овальной формы удерживают сцепление при толчке назад, не теряя устойчивости на кручение, но не препятствуют очищению протектора от налипающей грязи при шаге вперед.
3. Медицинские микроанкеры: при фиксации имплантатов или соединении мягких тканей требуются микроструктуры, которые легко входят в ткань под одним углом, надежно удерживаются при поперечных сдвигах и не скручиваются при боковых деформациях тела. Оптимизированный коэффициент b/a ≈ 2,7 задает базовый геометрический стандарт для проектирования таких элементов.

Заключение

Форма шипа розы — это наглядный пример того, как биологическая структура оптимизируется под строгие законы физики сплошных сред. Она демонстрирует, что морфология живых организмов редко бывает произвольной.

Отклонение от стандартной круглой геометрии не является дефектом или случайностью. Растение сформировало структуру, точно рассчитанную на динамический касательный контакт: ее жесткости достаточно для глубокого механического разрушения тканей противника, но толщина остается в пределах, исключающих скручивание и потерю пространственной устойчивости. За внешне простой формой скрывается результат механического отбора, устранившего нежизнеспособные конфигурации за миллионы лет эволюции.

Источник: J. R. Soc. Interface
