Математик построил восьмигранник с 3 отверстиями и 36 рёбрами: решена геометрическая задача полувековой давности

В школьном курсе геометрии знакомство с восьмигранником обычно ограничивается классическим выпуклым телом — правильным октаэдром. Он состоит из 8 одинаковых треугольников, имеет 6 вершин и 12 ребер. В пространстве этот объект ведет себя как обычная замкнутая сфера: у него нет сквозных отверстий, а его внешняя поверхность однозначно отделяет внутренний объем от внешнего мира.

Однако в фундаментальной геометрии термин «октаэдр» имеет более широкое значение. Так называют абсолютно любое замкнутое многогранное тело, ограниченное ровно 8 плоскими многоугольниками, независимо от его формы, выпуклости и количества внутренних каналов.

Особое место в геометрии занимают структуры с максимальной связностью — такие, где каждая грань соприкасается со всеми остальными по общим отрезкам границы. Построить подобный объект на простой сферической поверхности физически невозможно: законы плоской геометрии запрещают даже 5 областям одновременно граничить друг с другом. Но если изменить саму форму пространства и добавить сквозные отверстия, действующие запреты перестают работать.

Математик Руслан Мижаев опубликовал решение задачи, остававшейся открытой на протяжении десятилетий. Он построил трехмерный восьмигранник с 3 сквозными туннелями, в котором каждая грань делит общее ребро со всеми 7 остальными гранями. Главное достижение работы заключается в том, что автор не просто доказал теоретическую возможность такого объекта, а рассчитал его точные параметры в целых числах, исключив любые округления и приближения.

Топологический тупик плоской карты

Чтобы понять, почему эта задача вызывала такие сложности, необходимо обратиться к картографии и теории графов. В середине 19 века математики сформулировали знаменитую проблему 4 красок: сколько цветов требуется картографу, чтобы раскрасить любую плоскую карту так, чтобы страны с общей границей не сливались? Позже было строго доказано, что 4 цветов достаточно для абсолютно любой карты на плоскости или на поверхности сферы.

Из этой теоремы следует жесткое ограничение: на плоскости или сфере невозможно расположить даже 5 областей таким образом, чтобы каждая из них имела общую границу со всеми 4 остальными.

Математическая причина этого запрета описывается фундаментальным соотношением Леонарда Эйлера. Если для любого выпуклого многогранника сложить число вершин и число граней, а затем вычесть из этой суммы число ребер, результат всегда будет строго равен 2. Это число называют эйлеровой характеристикой сферы. Данное равенство делает сферу слишком «тесной» для сложных разветвленных связей: при попытке соединить линиями 5 или более областей границы неизбежно начинают пересекать друг друга.

Однако ситуация кардинально меняется, если поверхность меняет свою топологию — в ней появляются сквозные отверстия или каналы. Число таких отверстий в замкнутом теле математики называют родом поверхности.

• Поверхность с родом 0 — это замкнутая сфера без отверстий.
• Поверхность рода 1 — это тело с 1 сквозным отверстием, напоминающее кольцо.
• Поверхность рода 3 — это тело, в котором проделаны ровно 3 сквозных независимых канала.

Для поверхностей со сквозными проходами эйлерова характеристика уже не равна 2. Она вычисляется иначе: из 2 необходимо вычесть удвоенное число сквозных каналов. Чем больше каналов проходит сквозь тело, тем меньше становится эта итоговая величина, и тем более сложные сети связей способна вместить поверхность без взаимных пересечений ребер.

В конце 19 века британский математик Перси Джон Хивуд вывел правило, определяющее предельное число областей, которые могут попарно граничить друг с другом на поверхности с любым заданным числом отверстий. Согласно этому правилу, на поверхности с 1 сквозным отверстием можно разместить карту максимум из 7 областей, каждая из которых касается 6 остальных. Если же сквозных отверстий 3, максимальное число взаимно смежных областей возрастает до 8, а теоретический предел для раскраски карты расширяется до 9.

Таким образом, топология однозначно утверждала: замкнутая фигура из 8 областей, попарно касающихся друг друга, теоретически возможна, но для этого в ней должно быть ровно 3 сквозных туннеля.

Барьер между плоским графом и объемным телом

Топологические расчеты оперируют эластичными, легко деформируемыми объектами. На абстрактной схеме линии границ можно произвольно изгибать, сжимать и растягивать в любом направлении. С точки зрения топологии достаточно лишь сохранить порядок соединений.

Но когда математики пытаются перенести топологическую схему в реальное трехмерное пространство и построить из нее жесткий многогранник, в силу вступают абсолютные ограничения классической евклидовой геометрии:

1. Строгая плоскостность граней. Каждая грань должна представлять собой плоский многоугольник. Все его вершины обязаны без малейших перекосов лежать в одной геометрической плоскости. Если у многоугольника много углов, удержать все его точки (например, все 9 точек) в одной плоскости при сложной сборке становится колоссальной проблемой.
2. Прямолинейность границ. Ребра многогранника не могут быть дугами — это строго прямые отрезки.
3. Отсутствие самопересечений. Поверхности граней не имеют права прорезать друг друга внутри тела. Они могут соприкасаться исключительно по общим прямолинейным ребрам и общим вершинам.

Из-за этих требований подавляющее большинство абстрактных топологических сеток оказывается невозможно воплотить в виде объемных тел. При попытке собрать фигуру из плоских пластин плоскости сталкиваются, рассекают внутренние пустоты или требуют искривления.

В 1977 году венгерский геометр Лайош Силасси совершил исторический шаг: он впервые сумел физически построить многогранник с 1 сквозным отверстием, состоящий из 7 шестиугольных граней, где каждая грань делила ребро со всеми остальными 6. Фигура получила название многогранника Силасси. В ней было 14 вершин и 21 ребро.

Попытки продвинуться дальше и построить аналогичные тела с 2 или 3 сквозными отверстиями на протяжении почти полувека наталкивались на непреодолимые препятствия. Не удавалось найти такое пространственное расположение плоских многоугольников, при котором сквозные каналы оставались бы открытыми, а все грани без исключения сохраняли контакт друг с другом.

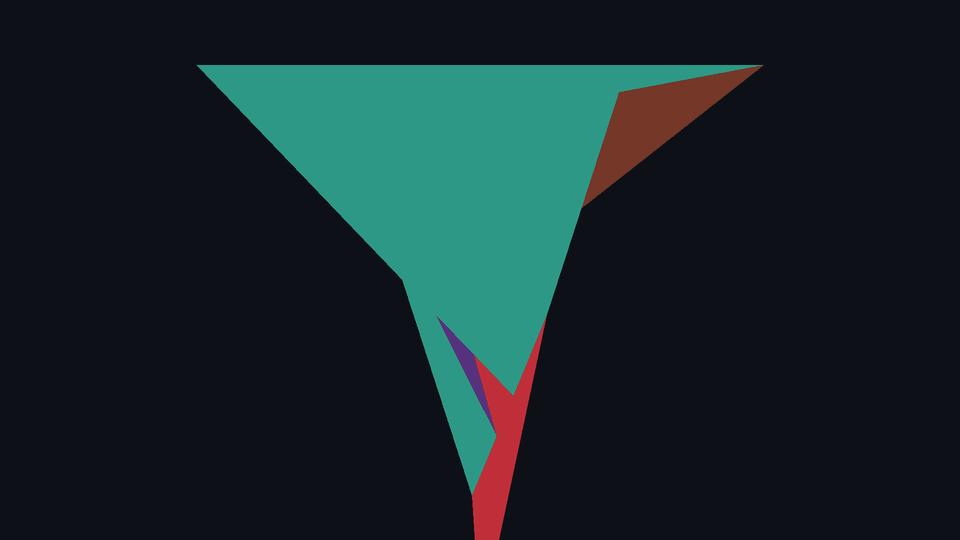

Анатомия многогранника Мижаева

Построенный Русланом Мижаевым объект относится к категории так называемых эквивелярных многогранников типа 9-3. Этот термин описывает исключительную геометрическую упорядоченность конструкции:

• Первая характеристика указывает на форму граней: абсолютно каждая из 8 граней многогранника представляет собой плоский девятиугольник.
• Вторая характеристика определяет устройство вершин: в каждой из вершин тела сходятся ровно 3 грани и ровно 3 разделяющих их ребра.

Многогранник состоит из следующих базовых элементов:

• Число вершин — ровно 24;
• Число ребер — ровно 36;
• Число граней — ровно 8.

Проверим эйлерову характеристику для этого набора элементов. Складываем число вершин и число граней: 24 плюс 8 дает 32. Вычитаем из этой суммы число ребер: 32 минус 36 дает -4.

Теперь сопоставим полученный результат с общим топологическим правилом: эйлерова характеристика ориентируемой поверхности равна 2 без удвоенного числа сквозных отверстий. Если из 2 вычесть удвоенное число отверстий и получить -4, то удвоенное число отверстий неизбежно равно 6. Соответственно, само число сквозных каналов строго равно 3. Это прямое доказательство того, что внутри тела проходят ровно 3 независимых сквозных туннеля.

Но главное свойство этой структуры заключается в организации смежности граней. Если у нас есть 8 независимых объектов, количество уникальных пар между ними можно вычислить простым перебором: первый объект может составить пару с 7 другими, второй — с 6 оставшимися, и так далее. Сумма этих вариантов дает ровно 28 уникальных пар.

В многограннике Мижаева абсолютно все 28 пар граней соприкасаются по ребрам:

• 20 пар граней имеют между собой ровно по 1 общему ребру;
• 8 пар граней сходятся сразу по 2 различным независимым ребрам.

Умножим 20 пар на 1 границу, а 8 пар на 2 границы и сложим результаты: 20 плюс 16 дает ровно 36 ребер. Это в точности совпадает с общим числом ребер в многограннике.

В результате мы получаем полную систему контактов: не существует ни одной грани, которая была бы изолирована от какой-либо другой. Каждая из 8 девятиугольных поверхностей непосредственно касается всех 7 остальных.

Точные координаты против приближенных расчетов

Одной из главных проблем вычислительной трехмерной геометрии является погрешность вычислений. Инженерные программы и алгоритмы моделирования работают с числами с плавающей запятой. Компьютер производит округление до определенного знака после запятой, что создает скрытую иллюзию точности: на экране многоугольник выглядит плоским, а грани кажутся идеально сомкнутыми. На самом же деле там могут скрываться микроскопические самопересечения или зазоры, которые лишают объект статуса строгого геометрического доказательства.

Чтобы исключить любые сомнения, автор работы отказался от приближенных вычислений и нашел для всех элементов точные целочисленные координаты.

Все 24 вершины многогранника зафиксированы точками в трехмерной системе координат, где значения по осям длины, ширины и высоты выражаются исключительно целыми числами в интервале от -300 до +300. В этих координатах нет никаких дробных долей. Например, 1-я вершина лежит в точке с координатами -72 по первой оси, 84 по второй и 18 по третьей. 5-я вершина имеет координаты 0, 300 и 234.

Каждая из 8 граней жестко лежит в собственной плоскости. Ориентация этих плоскостей описывается строгими линейными уравнениями с целыми коэффициентами. Закон расположения точек на плоскости граней работает следующим образом: координаты любой лежащей на ней вершины, умноженные на заданные целые множители и сложенные между собой, всегда дают одно и то же фиксированное число.

Так, для первой грани контрольная сумма складывается из 21 значения первой координаты, 3 значений второй координаты и взятого с обратным знаком 10-кратного значения третьей координаты. Для всех 9 вершин этой грани результат сложения строго и без остатка равен -1440.

Всего в многограннике существует 72 случая попадания вершин на грани — по 9 вершин для каждой из 8 поверхностей. При подстановке целочисленных координат в уравнения плоскостей все 72 равенства выполняются идеально в точной целочисленной арифметике. Это дает абсолютную гарантию того, что ни одна из граней не искривлена.

После этого все 8 плоских девятиугольников были попарно протестированы на взаимные пересечения. Анализ подтвердил: многоугольники касаются друг друга исключительно по назначенным прямолинейным ребрам. Внутри тела грани не прорезают друг друга и не создают скрытых дефектов.

Симметрия четырехкратного поворота

Случайно обнаружить такую формулу невозможно. 24 вершины, у каждой из которых есть 3 пространственные координаты, создают пространство из 72 независимых переменных. Перебирать такое количество вариантов в целых числах не под силу даже самым мощным суперкомпьютерам.

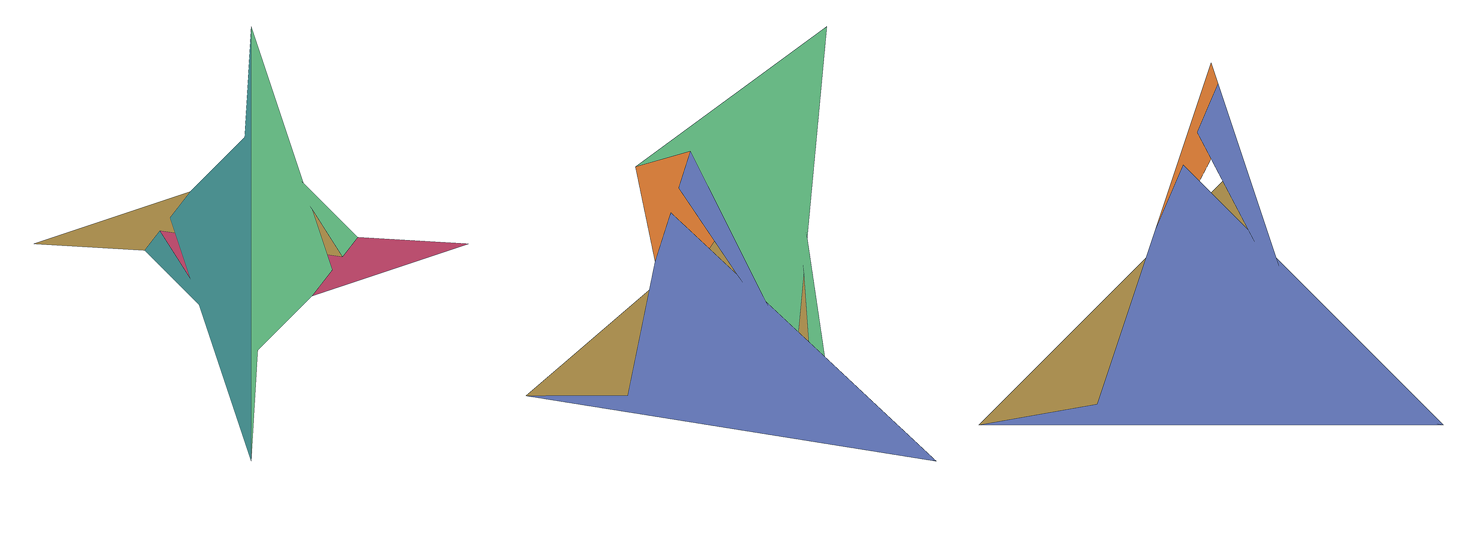

Успех конструкции определило использование пространственной симметрии. Многогранник подчиняется строгой циклической симметрии 4-го порядка.

Это означает, что существует специальное пространственное преобразование, которое переводит многогранник сам в себя. Это преобразование действует на точки следующим образом: оно берет значение второй координаты и ставит его на первое место, значение первой координаты берет с противоположным знаком и ставит на второе место, а третью координату, отвечающую за высоту, просто меняет на противоположную по знаку.

Если применить эту геометрическую операцию 4 раза подряд, координаты любой точки тела совершат полный цикл изменений и вернутся в исходное состояние.

Благодаря этой симметрии 8 граней фигуры делятся на 2 одинаково устроенные группы по 4 грани в каждой. Внутри одной группы все 4 девятиугольника имеют абсолютно идентичные геометрические размеры, углы и площади, отличаясь только поворотом вокруг центральной оси.

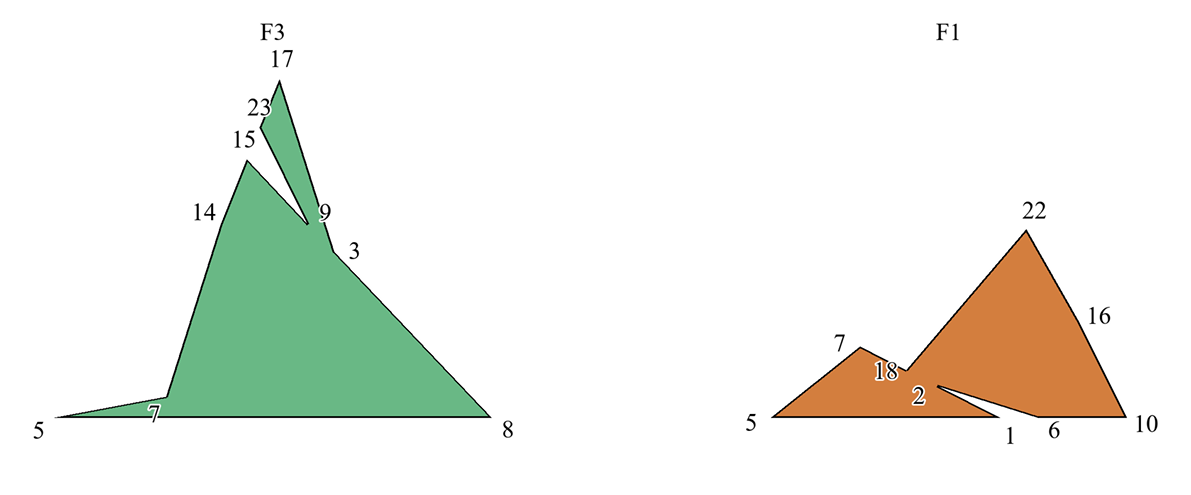

Грани представляют собой плоские девятиугольники с входящими углами, что позволяет им аккуратно огибать друг друга, не перекрывая внутренний объем. Симметрия 4-го порядка удерживает конструкцию в идеальном балансе, позволяя 3 внутренним сквозным каналам оставаться открытыми и функциональными.

Практическое значение полиэдральных структур

Создание октаэдра с 3 сквозными каналами имеет фундаментальную ценность, которая выходит далеко за рамки чистой математической теории.

1. Надежный инструмент для тестирования инженерного софта

Все современные отрасли тяжелой промышленности, авиастроения и микроэлектроники используют системы автоматизированного проектирования. В основе этих программ лежат расчетные геометрические ядра. Именно они вычисляют, как детали соединяются между собой, строят разрезы и проверяют прочность конструкций.

В реальной практике ядра часто совершают незаметные ошибки, когда сталкиваются со сложными невыпуклыми телами, содержащими внутренние пустоты и множество соседствующих граней. Наличие объекта, координаты которого известны с абсолютной математической точностью в целых числах, дает разработчикам идеальный калибровочный шаблон. Если алгоритм программы не способен безошибочно обработать многогранник Мижаева, значит, в вычислительном ядре содержатся скрытые математические дефекты, которые могут проявиться при проектировании сложных промышленных узлов.

2. Проектирование метаматериалов нового поколения

Одно из наиболее перспективных направлений современного материаловедения — создание так называемых решетчатых материалов и метаматериалов. Их выдающиеся физические свойства объясняются не химическим составом сырья, а геометрией внутренней структуры.

Материалы, внутреннее пространство которых пронизано сетью взаимосвязанных микроканалов с максимальной плотностью внутренних контактов, обладают аномальной механической стойкостью. Они способны равномерно распределять точечные нагрузки по всему объему и демонстрируют колоссальное сопротивление скручиванию и сдвигу при минимальном собственном весе. Геометрическая схема восьмигранника с 3 каналами и полным соседством граней предлагает инженерам новый базовый элемент для трехмерной печати сверхлегких несущих каркасов.

3. Развитие дискретной геометрии и теории пространств

Для теоретической геометрии этот результат устраняет серьезный пробел в понимании того, как сложные многомерные топологические связи могут быть сжаты в границы трехмерного евклидова пространства.

Долгое время оставалось неясным, можно ли вообще реализовать сложные графы с высоким числом связей в обычном трехмерном пространстве, сохранив абсолютную плоскостность элементов, или же для этого неизбежно потребуется деформация или искривление в 4-м измерении. Доказательство Мижаева подтверждает: строгое трехмерное евклидово пространство способно вмещать в себя предельно плотные топологические конфигурации при условии нахождения правильной пространственной симметрии.

Архитектурный урок чистой геометрии

История построения этого многогранника наглядно иллюстрирует, как устроено современное математическое знание. Вместо абстрактных многостраничных рассуждений о принципиальной возможности существования объекта исследователь представил компактную таблицу из 24 строк целых чисел и 8 строгих уравнений.

Этот результат показывает, что даже в классической трехмерной геометрии, основы которой были заложены тысячелетия назад, все еще остаются неизведанные структуры. Обычное трехмерное пространство, ограниченное жесткими требованиями прямых линий и плоских поверхностей, продолжает открывать новые, предельно сложные архитектурные формы, соединяющие строгую арифметику целых чисел и парадоксы современной топологии.

Источник: arXiv
