Обзор Seasonic Prime TX-750 (SSR-750TR): один из лучших блоков питания для стационарного ПК
Выбор качественного, надежного, мощного компьютера начинается с выбора качественного блока питания. Это действительно один из самых важных компонентов системного блока, отвечающий за работоспособность всей системы в целом. Изделия компании Seasonic – это образец надежности и качества. Далеко не каждый производитель способен дать гарантию 12 лет на свои устройства. Сегодняшний обзор пойдет о одном из самых лучших представителей данной компании, о блоке питания Seasonic Prime TX-750 (SSR-750TR), который прошел сертификацию по наивысшему стандарту 80 PLUS Titanium.
Содержание
Технические характеристики
Заводские данные | |
Гарантия | 144 мес. |
Страна-производитель | Китай |
Общие параметры | |
Модель | Seasonic PRIME TX-750 |
Код производителя | [SSR-750TR] |
Основной цвет | черный |
Форм-фактор | ATX |
Сертификация | |
Версия ATX12V | 2.31 |
Поддержка EPS12V | нет |
Сертификат 80 PLUS | Titanium |
Корректор коэффициента мощности (PFC) | активный |
Технологии защиты | OPP , OCP , OVP , OTP , UVP , SCP |

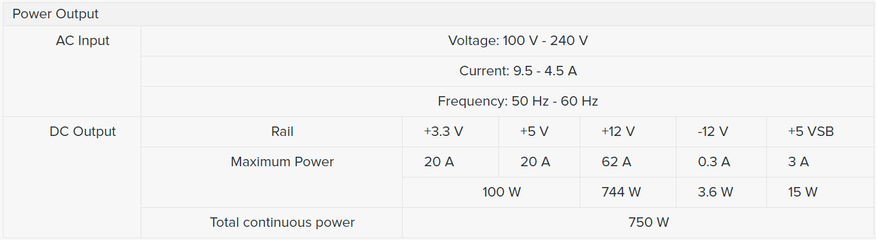

Электрические параметры | |
Мощность (номинал) | 750 Вт |
Мощность по линии 12 В | 744 Вт |
Ток по линии +12 В | 12V1 62A |
Ток по линии +3.3 В | 20 А |
Ток по линии +5 В | 20 A |
Ток дежурного источника (+5 В Standby) | 3 А |
Ток по линии -12 В | 0.3 А |
Диапазон входного напряжения сети | 100-240 В |
Кабели и разъемы | |
Отстегивающиеся кабели | полностью модульный |
Основной разъем питания | 20+4 pin |
Разъемы для питания процессора (CPU) | 2x 4+4 pin |
Разъемы для питания видеокарты (PCI-E) | 4x 6+2 pin |
Количество разъемов 15-pin SATA | 10 шт |
Количество разъемов 4-pin Molex | 5 шт |
Количество разъемов 4-pin Floppy | 1 шт |
Длина основного кабеля питания | 610 мм |
Длина кабеля питания процессора | 650 мм |
Система охлаждения | |
Система охлаждения | активная |
Размеры вентиляторов | 135x135 мм |
Моддинг | |
Тип подсветки | нет |
Цвет подсветки | нет |
Оплетка проводов | есть |
Дополнительная информация | |
Комплектация | стяжки, крепежные винты x 4, модульные кабели, документация |
Сетевой кабель в комплекте | есть |
Особенности | ресурс вентилятора 50000 часов |
Габариты, вес | |
Длина | 170 мм |
Ширина | 150 мм |
Высота | 86 мм |
Упаковка и комплект поставки
Блок питания Seasonic Prime TX-750 (SSR-750TR) поставляется в крупной картонной коробке, состоящей из двух элементов. Первый – внешняя суперобложка, из более мягкого картона, имеющая серебристо-черную окраску. На данной коробке находятся основные технические характеристики блока питания, сведения о модели и производителе, а также информация о наградах, которых была удостоена данная модель. Безусловно здесь красуется значок сертификации 80 PLUS Titanium.

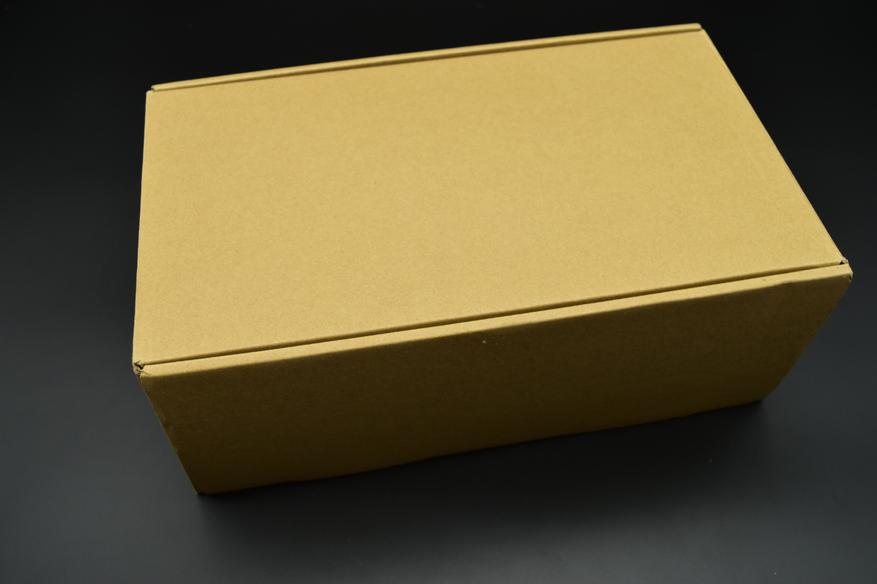

Вторая коробка выполнена из переработанного картона и лишена какой-либо информационной нагрузки.

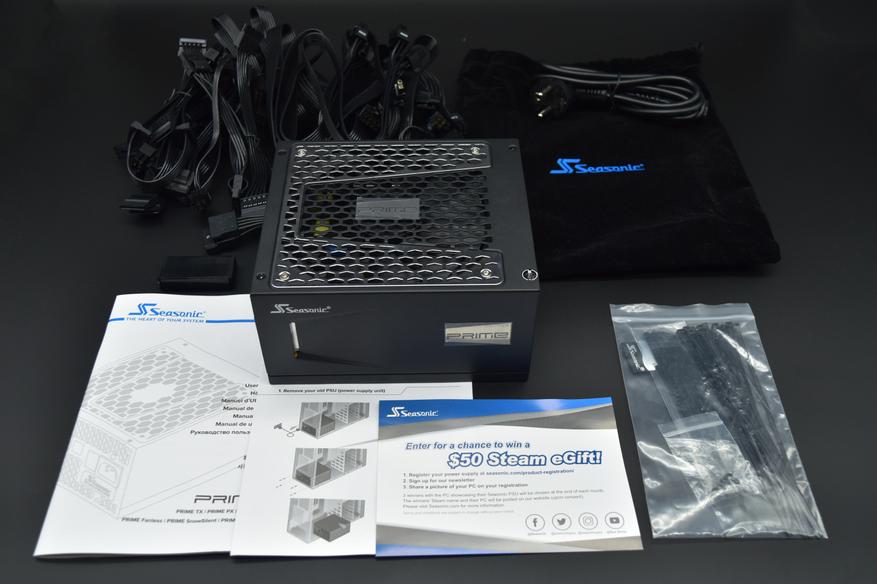

Внутри коробки расположен комплект поставки, который разделен на две части. Первая – блок питания, упакованный в отдельный защитный мешочек, уложенный в контейнер из вспененного полиэтилена. Вторая часть – комплект модульных проводов, одноразовых и многоразовых стяжек, а также сетевой кабель, которые уложены в отдельный матерчатый мешочек. Дополнительно внутри коробки расположена инструкция по эксплуатации, краткое руководство пользователя, карта с предложением зарегистрировать продукт и возможностью выиграть подарок, а также тестер для проверки работоспособности блока питания без установки в корпус. Здесь же расположена фирменная наклейка на системный блок и крепежные винты.

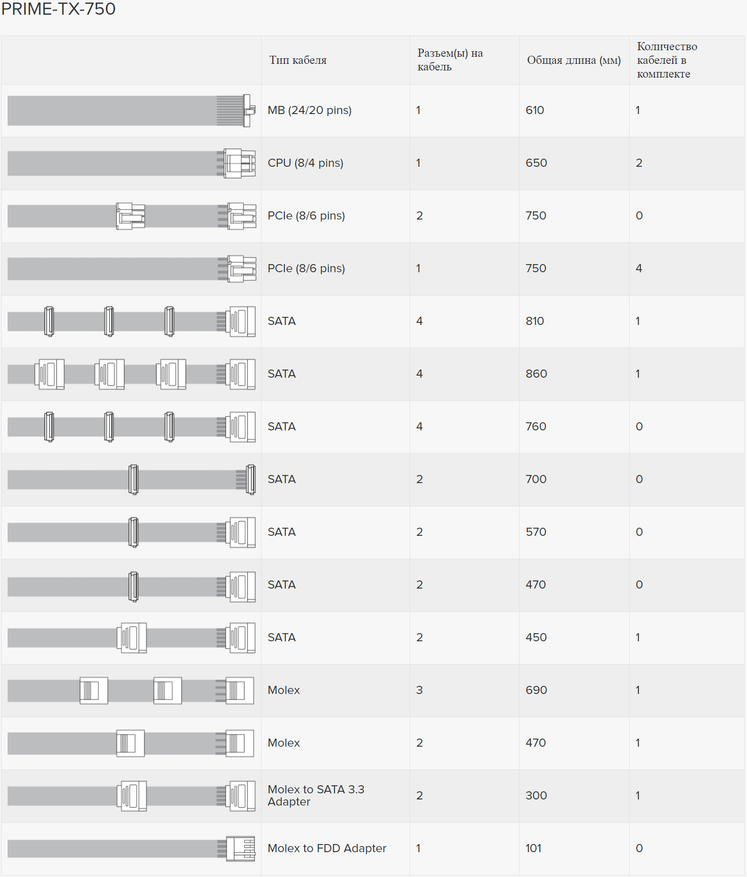

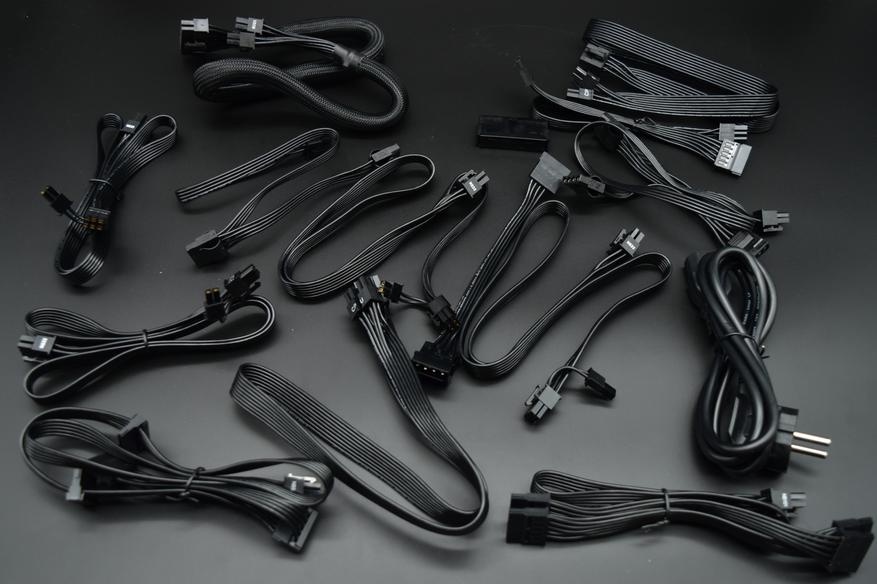

Все кабели – плоские, модульные, что в значительной мере упрощает процесс укладки внутри системного блока. Конфигурация комплектных проводов такова:
- 20 + 4 pin, ATX – 1 шт, длина 600 мм;
- 4 + 4 pin, ATX12V – 2 шт, длина 650 мм;
- 6 + 2 pin, PCIe – 4 шт, 750 мм;
- Четыре SATA – 1 шт, 450-600-700-800 мм;
- Четыре SATA – 1 шт, 400-550-700-850 мм;
- Два SATA – 1 шт, 300-450 мм;
- Три PATA – 1 шт, 450-600-750 мм;
- Два PATA – 1 шт, 350-500 мм;
- Переходник с PATA на два SATA 3.3 – 1 шт, 150-300 мм.


Основной шлейф питания, питающий материнскую плату, выполнен в нейлоновой оплетке, все остальные имеют плоскую конструкцию, сечение проводов соответствует 18AWG.
Немаловажным является и тот факт, что разъемы подключений проводов к блоку питания не позволят пользователю ошибиться при сборке.
Внешний вид

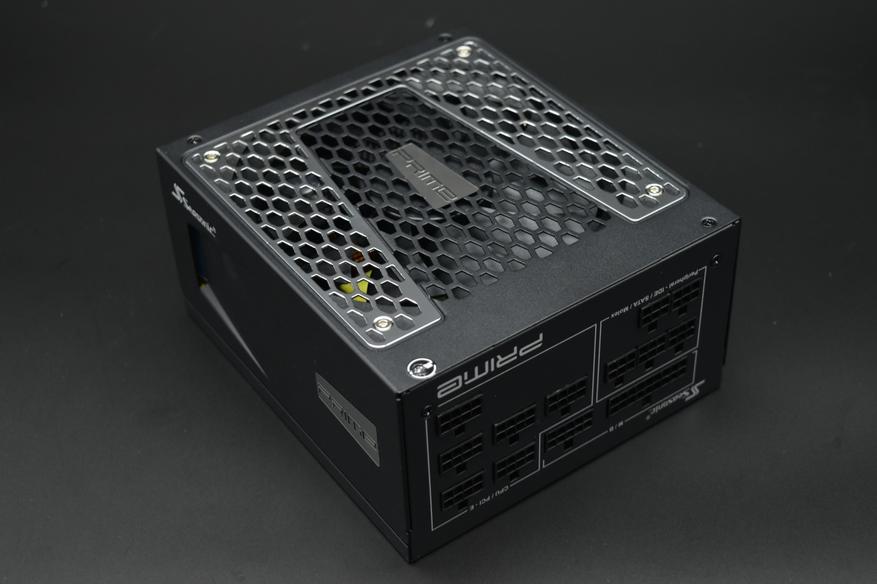

Корпус устройства полностью изготовлен из матового, темно-серого металла, габаритные размеры 170х150х86 мм.
На поверхности, обращенной внутрь корпуса расположена полностью модульная система подключения проводов. Она разделена на зоны:
- M/B: 18pin + 10pin
- CPU/PCI-E: 6 x 8pin
- Peripheral – IDE / SATS / Molex: 5 x 6pin
Здесь же расположен логотип компании «Seasonic» и наименованием серии «PRIME».

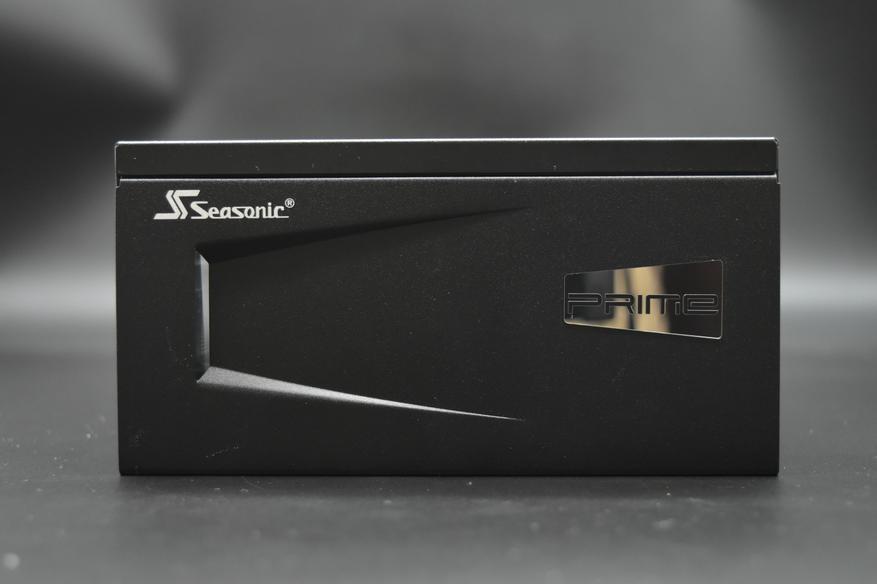

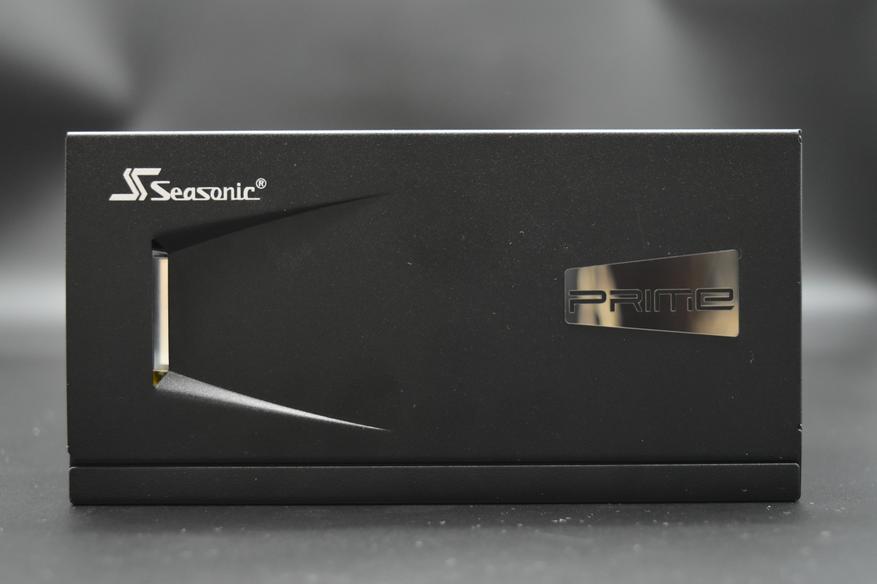

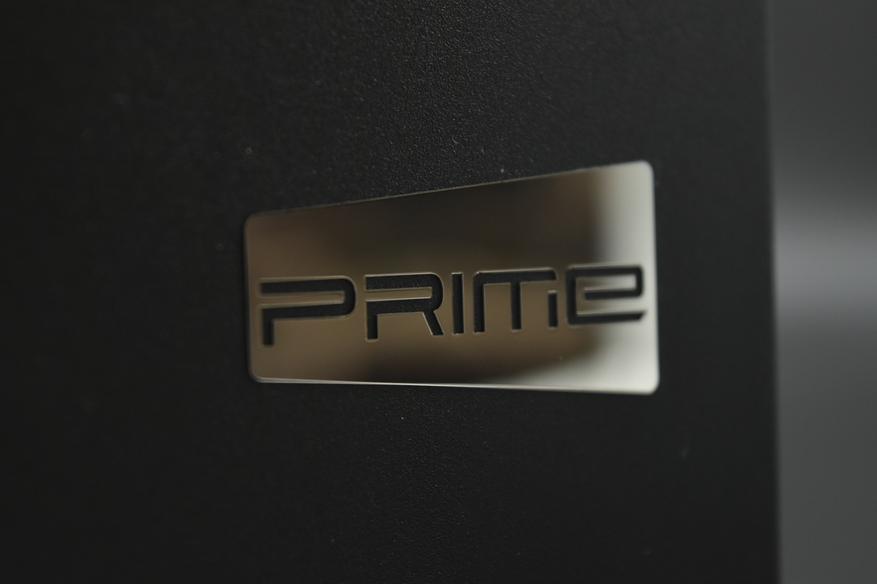

Боковы грани устройства идентичны, имеют штампованные фигурные вырезы, а также хромированные накладки, на которых вырезано название серии блока питания: «PRIME». На боковых гранях также расположен логотип компании «Seasonic».

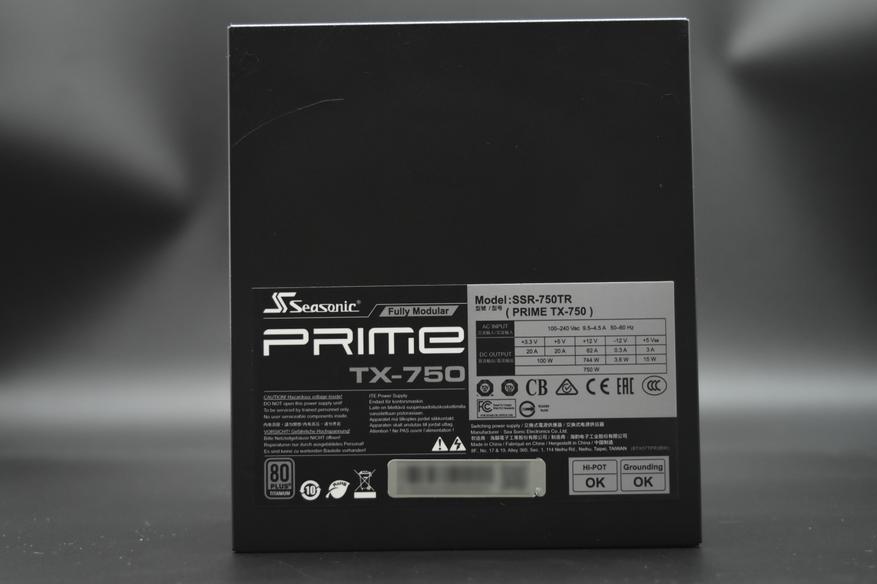

Нижняя поверхность устройства абсолютно гладкая, на ней расположена наклейка, содержащая информацию о основных технических характеристиках блока питания, наименование модели и производителя, серийный номер устройства, а также гордый значок «80 PLUS TITANIUM».

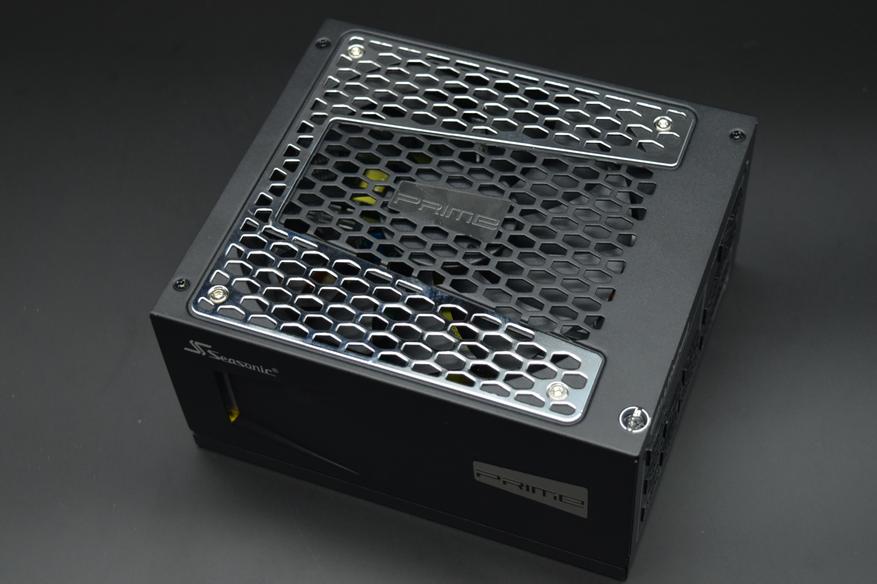

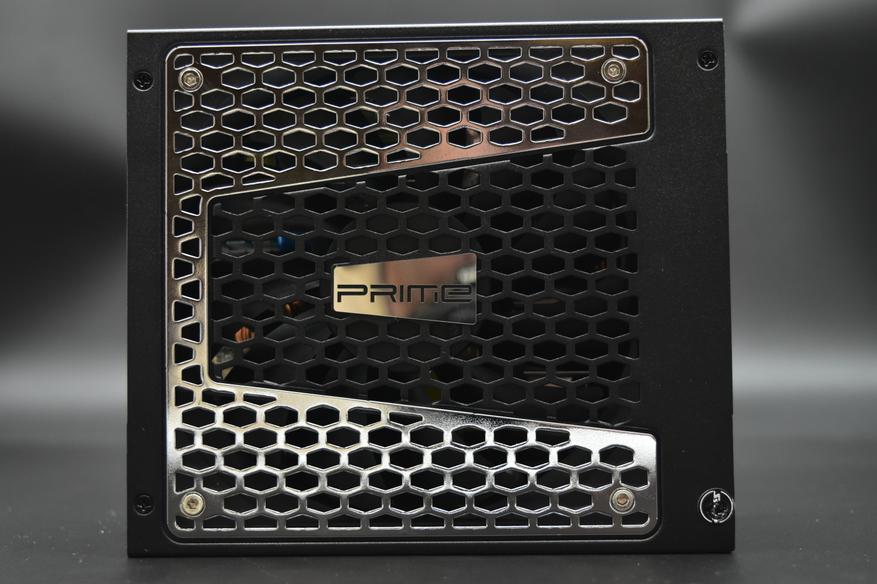

На верхней поверхности расположена стилизованная двухкомпонентная радиаторная решетка, с вентиляционными отверстиями в виде вытянутых шестиугольников. Часть решетки изготовлена из хромированного металла, крепиться к корпусу при помощи четырех винтов под шестигранник. Также, в центре решетки расположена хромированная накладка с наименованием серии «PRIME».

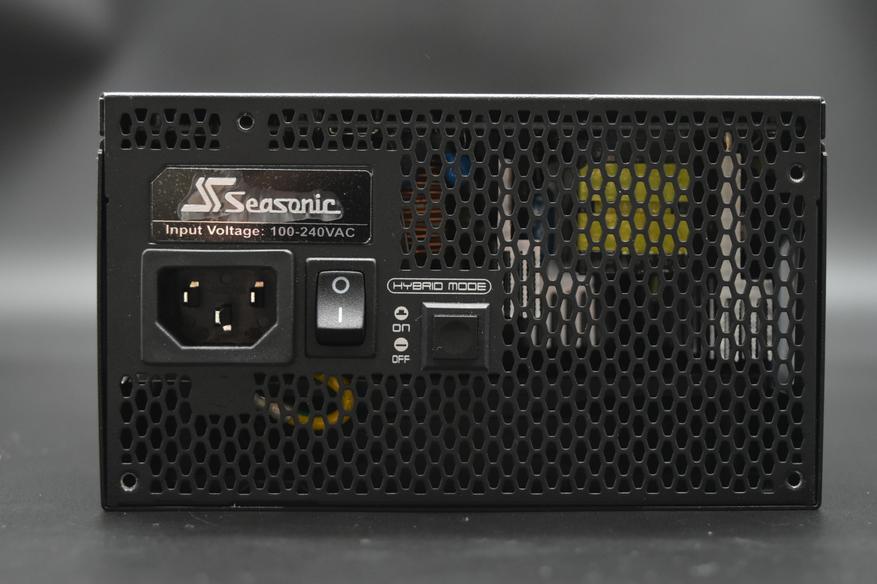

На задней панели, обращенной в сторону помещения, расположена вентиляционная решетка с ячейками в форме вытянутых шестиугольников. Здесь же расположен тумблер питания, логотип компании «Seasonic», с информацией о поддерживаемых входных напряжениях электрической сети (100-240 В), вход шнура питания, а также кнопка выбора гибридного режима работы системы охлаждения.

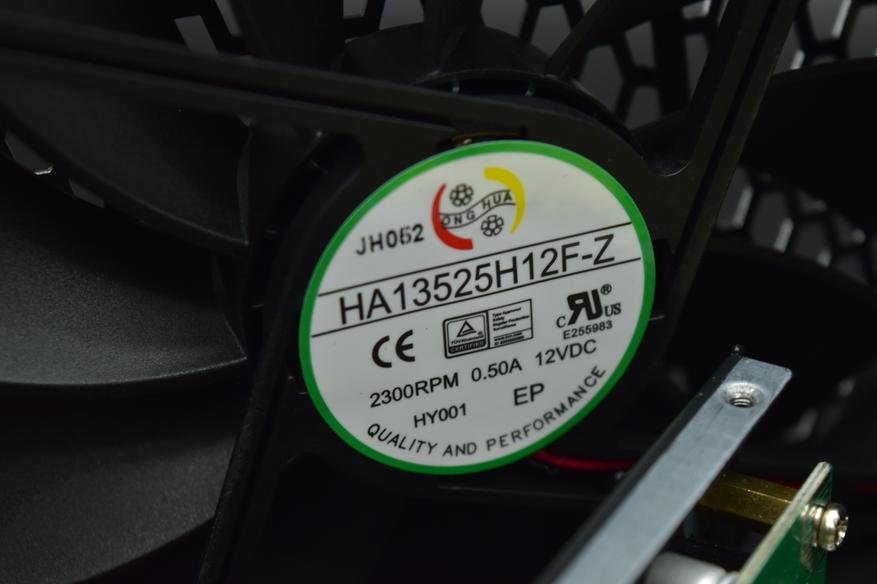

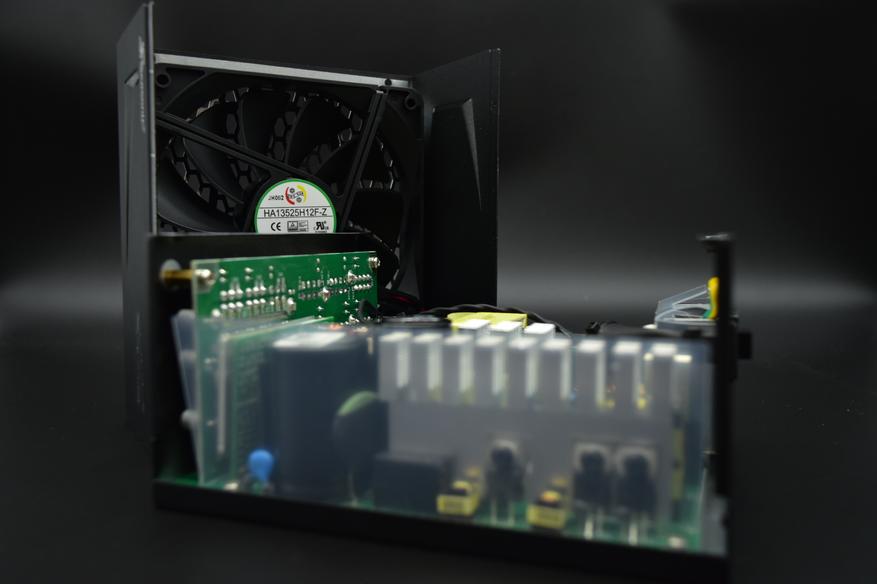

Внутри блока питания установлен 135-и миллиметровые, одиннадцати-лопастной вентилятор HONG HUA HA13525H12F-Z, максимальная частота вращения которого составляет 2300 оборотов в минуту. Подключение осуществляется при помощи съемного двухконтактного разъема, энергопотребление вентилятора: 6 Вт (12В/0.50А). За бесшумность работы вентилятора отвечает гидродинамический подшипник (Fluid Dynamic Bearing — FDB). Данные подшипники отличаются своей надежностью и низким уровнем шума, и, малым выделением тепла при работе.
Достигается это за счет того, что при вращении вентилятора смазка под высоким давлением движется по специальным канавкам втулки подшипника, выполненным в виде елочки, создавая тонкий слой смазки между поверхностями подшипника. Форма канавок способствует эффективному отводу смазки и предотвращает утечки.

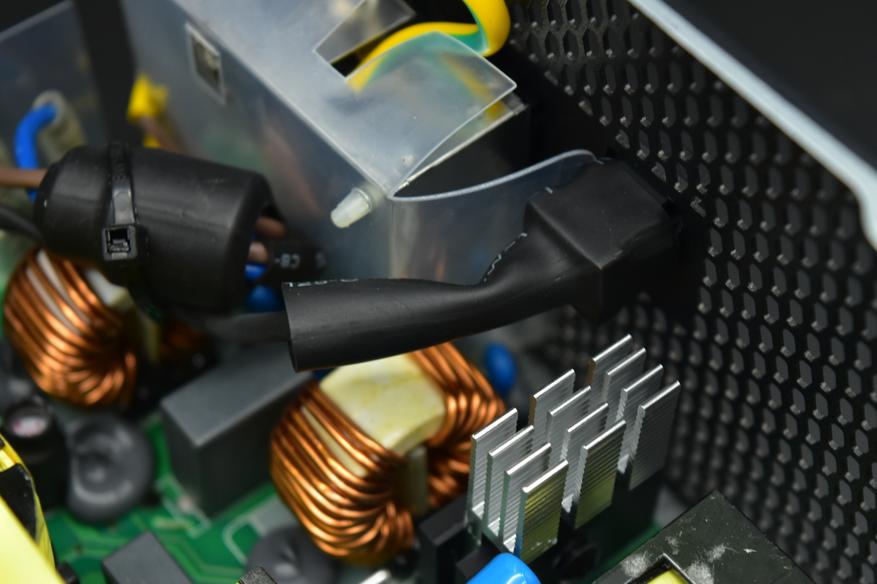

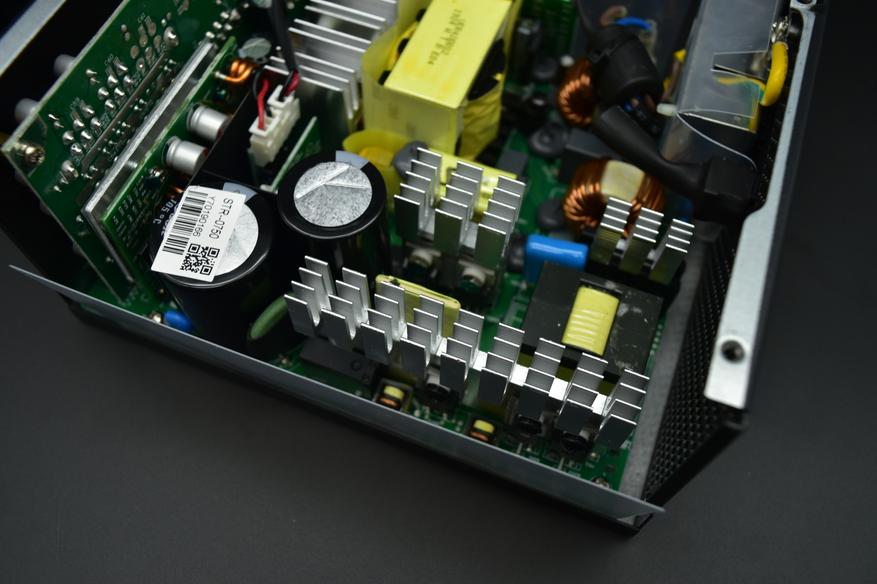

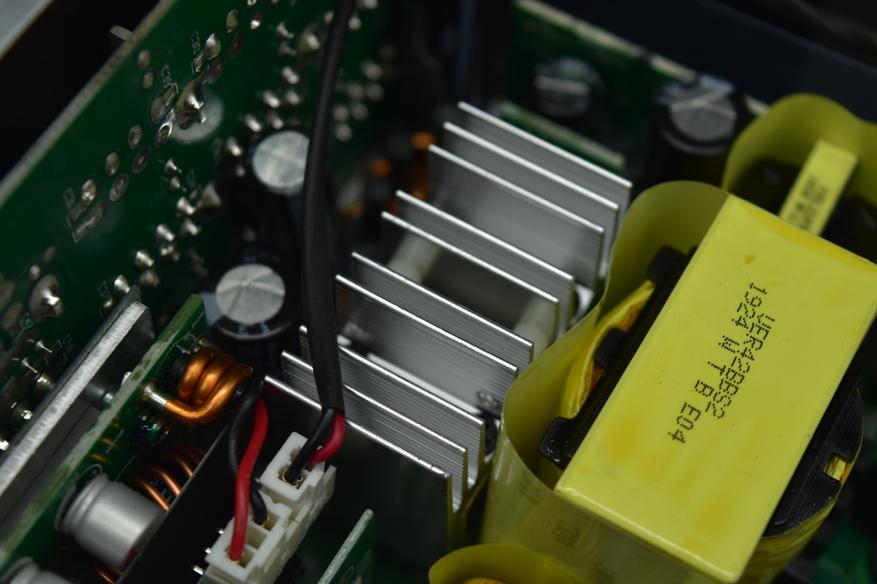

За пассивное охлаждение отвечает четыре алюминиевых радиатора, что в свою очередь обеспечивает возможность гибридного режима работы системы охлаждения, который заключается в том, что при низкой нагрузке системы, весь отвод тепла ложится исключительно на алюминиевые радиаторы, без задействования вентилятора.

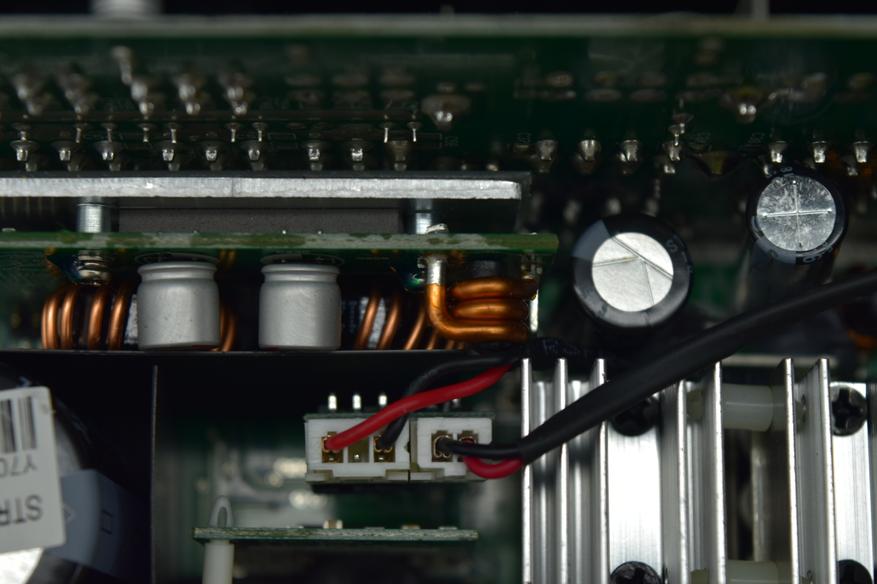

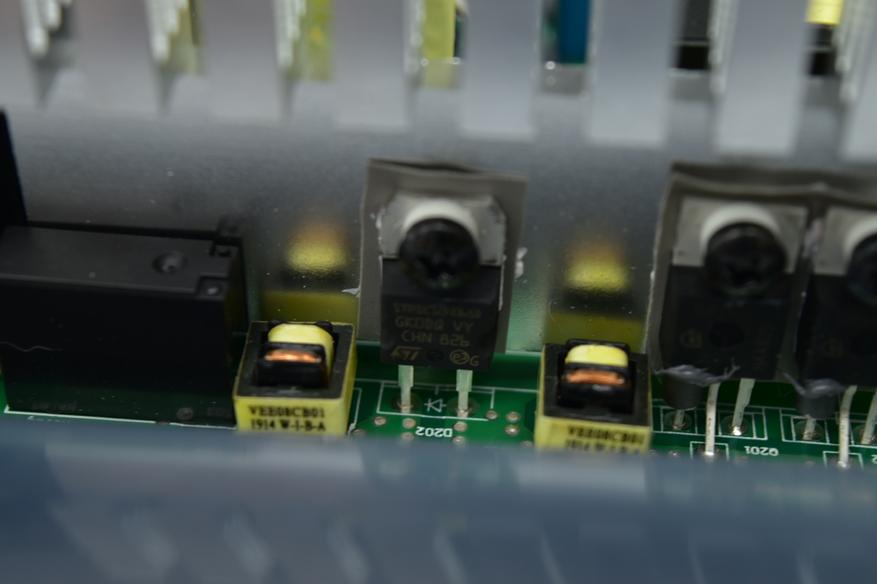

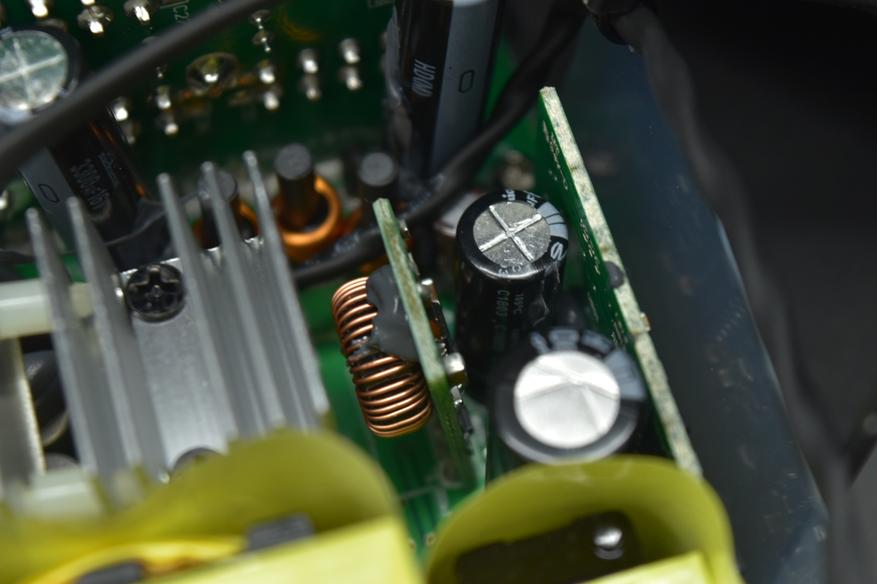

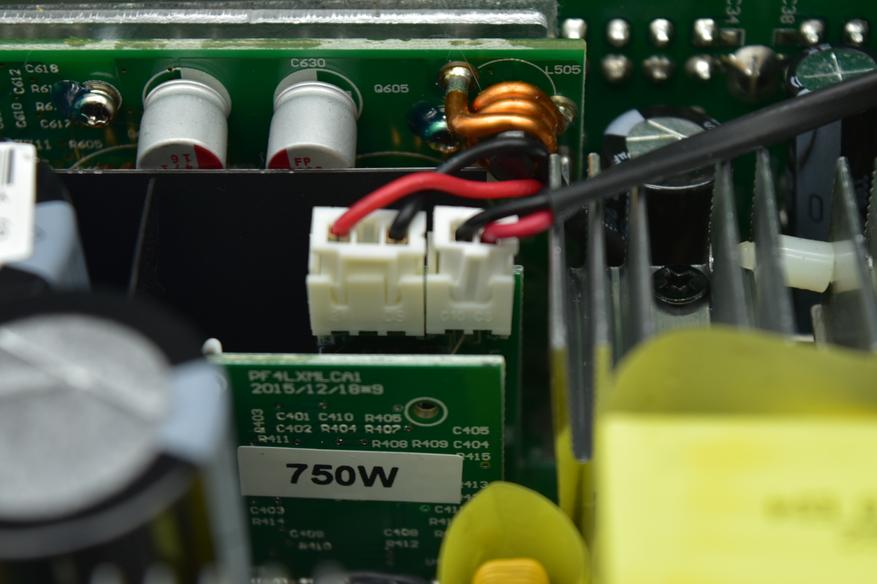

Напряжение +12В обеспечивается синхронным выпрямителем, за линии +3.3В и +5В отвечает DC-DC преобразователи, распаянные на отдельной плате. Как можно убедиться, в устройстве используются только японские высокотемпературные конденсаторы.










В целом блок питания Seasonic Prime TX-750 (SSR-750TR) выглядит очень стильно, можно сказать брутально. Важным моментом является, то, что при использовании гибридного режима работы вентилятора, производитель рекомендует устанавливать блок питания вентилятором вверх, это позволит нагретому воздуху выходить из корпуса через перфорированную вентиляционную решетку, даже без использования встроенного вентилятора.



Тестирование

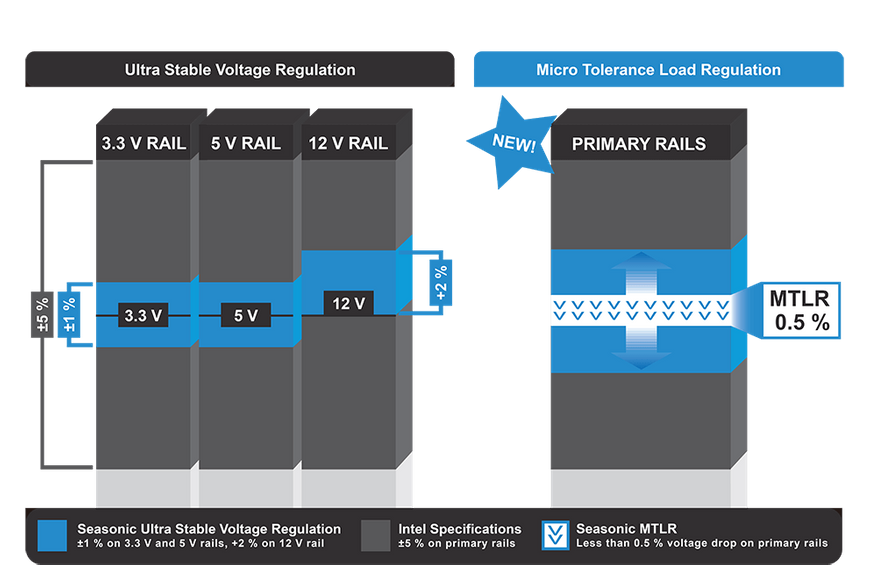

На официальном сайте компании красуется информация о том, что устройство использует технологии Ultra Stable Voltage Regulation (низкое отклонения линий питания от номиналов при включении ±1% на линии +3.3В и +5В и +2% по линии 12В) и Micro Tolerance Load Regulation (MTLR) – технология, позволяющая удерживать выходное напряжение на линии +12В в очень узком диапазоне, всего 0.5%.

Согласно требованиям стандарта ATX, допустимый диапазон отклонений напряжений находится в диапазоне ±5% от их номинала, для всех линий питания, при этом, как заявляет сам производитель, допустимые отклонения для данного блока питания должны находится в диапазоне ±1% для линий +3.3В и +5В, и до +2% для линий +12В.

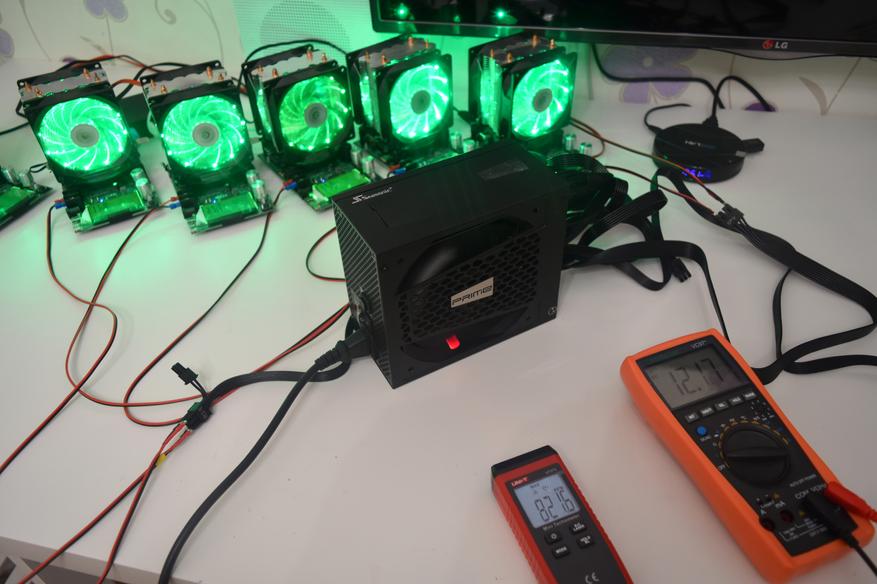

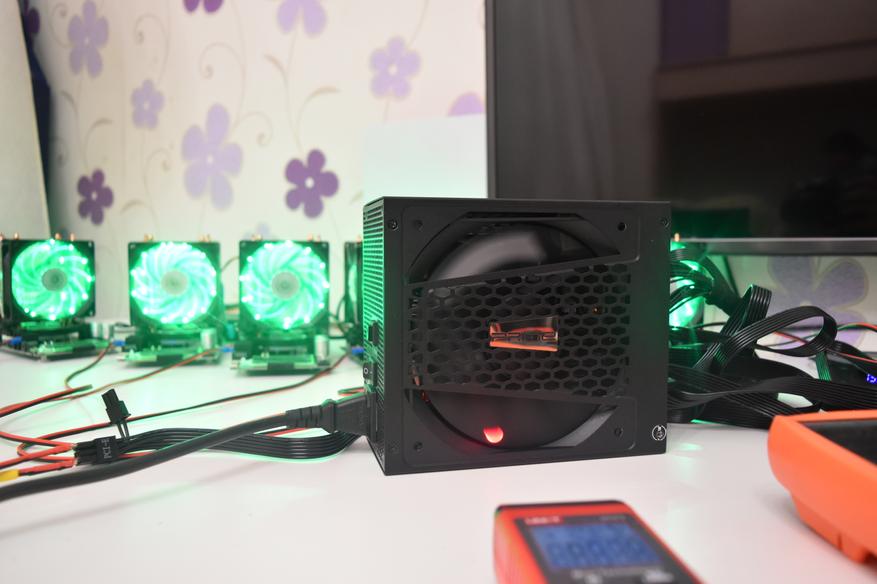

Тестирование блока питания проходило на стенде, состоящем из пяти электронных нагрузок мощностью по 180Вт каждая, линия +3.3В также нагружалась при помощи электронной нагрузки. В ходе тестирования на линии +12В постепенно увеличивалась нагрузка, с шагом в 50 Вт. Измерение параметров линий осуществлялось при помощи мультиметра VC97+. Результаты измерений приведены ниже.
Мощность | Линия +12В | Линия +3,3В | Линия +5В |
50 | 12,18 | 3,345 | 5,075 |
100 | 12,17 | 3,344 | 5,075 |
150 | 12,17 | 3,344 | 5,075 |
200 | 12,17 | 3,344 | 5,075 |
250 | 12,17 | 3,344 | 5,075 |
300 | 12,17 | 3,344 | 5,075 |
350 | 12,17 | 3,344 | 5,075 |
400 | 12,17 | 3,344 | 5,075 |
450 | 12,17 | 3,344 | 5,075 |
500 | 12,17 | 3,343 | 5,075 |
550 | 12,17 | 3,343 | 5,075 |
600 | 12,17 | 3,343 | 5,075 |
650 | 12,17 | 3,343 | 5,075 |
700 | 12,16 | 3,343 | 5,075 |
750 | 12,16 | 3,343 | 5,075 |
800 | 12,16 | 3,343 | 5,075 |
850 | 12,16 | 3,343 | 5,075 |
900 | 12,16 | 3,343 | 5,075 |
920 | 12,16 | 3,343 | 5,075 |
940 | 12,16 | 3,343 | 5,075 |
950 | 12,16 | 3,343 | 5,075 |
Судя по результатам измерений, отклонения по линии +12В находятся в пределах 1.4-1.5%, по линии +3.3В, в пределах 1.3%, по линии +5В, в пределах 1.5%.
Напряжение на дежурная линия питания, в зависимости от нагрузки, изменялось в допустимых пределах: от 5.12В до 5В.
Скорость вращения крыльчатки измерялась при помощи цифрового лазерного тахометра Uni-T UT373. Ничего удивительного, но даже при максимальной (кратковременной) нагрузке устройства крыльчатка не раскручивалась быстрее, чем 824 об/мин, а в гибридном режиме, при кратковременной нагрузке (5 минут), кулер вообще не начинал вращение.


При включении блока питания вентилятор несколько секунд вращается на максимальной скорости, после чего в значительной мере уменьшает скорость вращения крыльчатки. Кратковременное вращение на максимальных оборотах присуще и при запуске вентилятора в гибридном режиме.
Говоря о уровне шума, издаваемом вентилятором при работе в стандартном режиме, хочется сказать, что устройство остается практически бесшумным во всем диапазоне и при любой нагрузке.
Отдельно нужно упомянуть о том, что Seasonic Prime TX-750 (SSR-750TR) имеет поддержку всех, существующих на текущий момент видов защит:
- OPP (защита от перегрузки) — эта защита срабатывает, если общая выходная мощность источника питания превышает указанную максимальную нагрузку;
- OVP (защита от перенапряжения) — защита от перенапряжения срабатывает, если напряжение в цепях слишком высокое, источник питания автоматически отключается;
- UVP (защита от пониженного напряжения) — эта защита срабатывает, если напряжение в цепях падает ниже определенного предела. В этом случае источник питания автоматически отключается;
- OCP (защита от перегрузки по току) — если нагрузка на отдельные цепи превышает указанный предел, источник питания автоматически будет выключен;
- OTP (защита от перегрева) — в случае чрезмерного накопления тепла в блоке питания, блок питания моментально отключится, при этом повторное включение возможно лишь после того, как температура блока питания не достигнет нормы;
- SCP (защита от короткого замыкания) — предохранитель, защищающий вторичные цепи источника питания, предотвращает физические дефекты питания, а также питание и компоненты, подключенные к нему.
Достоинства
- Качество сборки и компонентная база;
- Использование японских конденсаторов;
- Комплект поставки;
- Модуль для запуска блока питания в режиме холостого хода;
- Премиальный дизайн;
- Низкий уровень шума на всем диапазоне нагрузки;
- Эффективная система охлаждения;
- Гибридный режим работы системы охлаждения;
- 135-и миллиметровый вентилятор на основе гидродинамического подшипника;
- Ultra Stable Voltage Regulation;
- Micro Tolerance Load Regulation;
- Полностью модульная система подключения проводов;
- Наличие четырех разъемов PCIe;
- Наличие всех необходимых разъемов;
- Поддержка всех типов защит устройства;
- Отличные мощностные характеристики;
- Раздельная система стабилизации питания;
- Сертификация по стандарту 80 PLUS Titanium (КПД до 96%);
- Возможность работы в широком диапазоне сетевого напряжения;
- Отличный запас мощности;
- 12 лет фирменной гарантии от производителя.
Недостатки
- Шумный старт;
- Стоимость.
Заключение
Подводя итог, хочется отметить, что блок питания Seasonic Prime TX-750 (SSR-750TR) демонстрирует отличные выходные параметры. Устройство имеет приличную стабилизацию напряжений, эффективность, и, что немаловажно низкие шумовые показатели. В дополнении к отличным техническим характеристикам, компонентной базе и отличному комплекту поставки, устройство имеет рекордную гарантию от производителя – 12 лет! Единственным существенным недостатком данного устройства является его стоимость.
