Недорогая, но функциональная материнская плата Colorful Battle Axe C.X370M-G Deluxe V14 для процессоров AMD

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о недорогой, но достаточно функциональной материнской плате Colorful Battle Axe C.X370M-G DELUXE V14, предназначенной для процессоров AMD. Из отличительных особенностей можно отметить наличие оптимального для разгона чипсета AMD X370, наличие массивного радиатора на подсистеме питания процессора, четыре слота под оперативную DDR4-память, слот PCI Express 3.0 x4 для плат-расширений и слот M.2 для скоростных твердотельных SSD-накопителей. Всем, кому интересно, милости прошу…

Купить эту плату можно здесь. С купоном «L488C» стоимость снижается до $84,60.

Оглавление:

  • — Общий вид и характеристики
  • — Комплектация
  • — Внешний вид
  • — Габариты
  • — Настройки UEFI BIOS
  • — Сборка системы
  • — Тестирование производительности
  • — Разгон и сравнение результатов
  • — Преимущества и недостатки платы
  • — Выводы

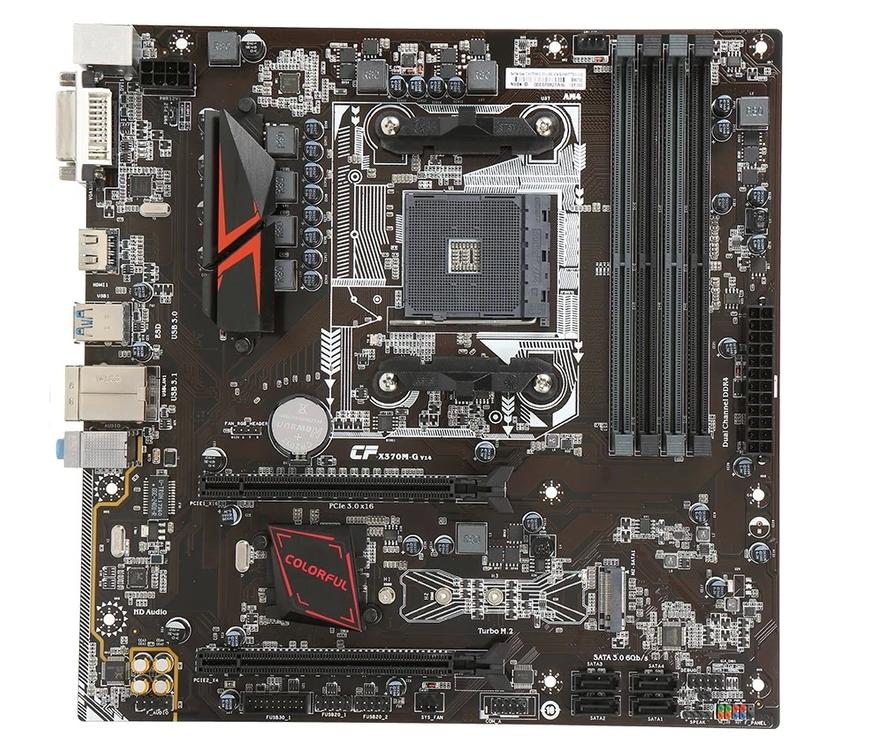

Общий вид материнской платы:

Краткие ТТХ:

  • — Производитель — Colorful
  • — Наименование модели — Battle Axe C.X370M-G DELUXE V14
  • — Процессорный разъем — AM4
  • — Чипсет — X370
  • — Память — 4 слота DIMM DDR4 (2133/2400/2667/2933/3200), максимум 64 ГБ
  • — Слоты PCI-E — 1 x PCI Express 3.0 x16, 1 x PCI Express 3.0 x4
  • — Звуковой контроллер — Realtek ALC662 (6-Channel)
  • — Сетевой контроллер — Realtek RTL8111F (1000Mbps)
  • — Видеоразъемы — 1*VGA, 1*DVI, 1*HDMI (для встроенной графики)
  • — USB порты – 2*USB 3.1, 2*USB 3.0, 2*9-pin USB 2.0 (4*USB 2.0), 1*19-pin USB 3.0 (2*USB 3.0)
  • — Serial ATA разъемы — 4*SATA III (6 Гбит/с)
  • — M.2 слот – NVMe & SATA III
  • — PS/2 разъемы — 1 (клавиатура/мышь)
    — Разъемы под вентиляторы — 1*CPU, 1*System FAN
  • — БИОС — AMI UEFI
    — Форм-фактор — mirco ATX
  • — Размеры платы – 245мм*245мм

Комплектация:

  • — материнская плата
  • — планка на заднюю панель корпуса
  • — два SATA-кабеля
  • — CD-диск с драйверами
  • — инструкция

Материнская плата Colorful Battle Axe C.X370M-G DELUXE V14 поставляется в красочной картонной коробке, на которой указаны полное наименование модели, поддерживаемые процессоры и основные возможности:

На обратной стороне указан перечень технологий защиты, которые были реализованы в данной модели и краткая история компании Colorful:

Стоит отметить, что коробочка достаточно плотная, а для дополнительной защиты платы внутри присутствует картонная проставка и две прослойки из вспененного полиэтилена, расположенные по обеим бокам:

Если я не ошибаюсь, то большинство современных материнских плат упаковываются подобным образом, поэтому к упаковке у меня претензий особых нет. Хотелось бы видеть в коробке боковые картонные вставки, защищающие торцы платы, но увы, их нет.

Как и положено, материнская плата завернута в антистатический пакет, поэтому во избежание ее преждевременной поломки от статического электричества, рекомендую перед распаковкой и последующей установкой в системный блок прикоснуться к батарее отопления или корпусу системника, дабы снять всю статику:

Из аксессуаров присутствует лишь базовый набор, характерный для большинства плат среднего ценового диапазона, а именно «традиционный» CD-диск с драйверами, планка на заднюю панель корпуса, два SATA-кабеля и инструкция:

Вместо привычной для брендовых плат толстенькой книжечки-инструкции в комплекте поставляется краткий буклет, в котором очень подробно с иллюстрациями указаны все элементы платы и порядок подключения, а также полная распиновка разъемов:

Лично мне данный формат больше нравится – все четко, ясно и понятно и нет необходимости выискивать нужную информацию в сотне страниц, как это сделано у большинства дорогих плат Asus или Gigabyte (мои предпочтения к этим платам). С другой стороны, если собираете компьютер не в первый раз в жизни, то смысла в этих буклетиках нет, да и учитывая тот факт, что все разъемы и коннекторы на плате имеют так называемую «защиту от дурака», неправильно собрать компьютер просто невозможно.

Итого, учитывая наличие топового чипсета X370 и невысокую стоимость платы, комплектация более чем хорошая, у меня претензий нет.

Внешний вид:

Дизайн материнской платы Colorful Battle Axe C.X370M-G DELUXE V14 чем-то напоминает платы фирмы ASUS – та же расцветка и похожая компоновка:

Стоит отметить, что перед нами плата формата micro-ATX, поэтому она без проблем поместится практически в любой системный блок. Несмотря на свои скромные габариты 245мм+245мм, модель имеет несколько явных достоинств, а именно:

  • — топовый чипсет X370 с широкими возможностями по разгону
  • — наличие радиатора на системе питания процессора
  • — 4 слота для оперативной памяти
  • — слот PCI Express 3.0 x4 для плат-расширений

Рассмотрим плату более подробно. Основные элементы представлены на фото ниже:

Одним из главных элементов любой материнской платы является, конечно же, чипсет. Даже несмотря на то, что в современных системах на базе AM4 ему отводится второстепенная роль, а вся работа ложится на процессор, от его функционала зависит многое, в том числе и возможности разгона:

В данной модели установлен чипсет AMD X370. До недавнего появления AMD X470 чипсет X370 являлся топовым в линейке логики для платформы AM4 и обладал максимальными возможностями разгона. Вот сравнение всей линейки:

При выборе материнской платы для своей системы я выбирал между AMD B350 и AMD X370, но выбор пал в пользу последнего, так как в нем со стопроцентной гарантией заложен функционал разгона памяти, что для процессоров Ryzen очень актуально. В данной модели платы чипсет охлаждается небольшим монолитным радиатором охлаждения, который крепится к плате с помощью пластиковых клипс:

Плата рассчитана на установку процессоров AMD, разъем AM4:

Разъем процессора дополнительно усилен стальной пластиной с обратной стороны платы на случай установки массивного кулера, дабы та сильно не изгибалась:

Одним из основных достоинств платы можно считать наличие радиаторов на подсистеме питания процессора, чем не могут похвастаться более бюджетные модели:

Если вы выбираете платы на чипсете X370, то скорее всего, в планах стоит небольшой разгон, а без радиаторов в этом случае никак – либо не будет стабильности, либо комплектующие не раскроют весь свой потенциал, либо плата прикажет долго жить от перегрева. В нашем случае, радиатор достаточно массивный и имеет ярковыраженные ребра охлаждения с большим шагом, что позволяет хорошо отводит тепло при естественной конвекции даже при отсутствии набегающих потоков воздуха:

К сожалению, подсистема питания оперативной памяти осталась без охлаждения, но используя алюминиевые профили из хозмага и термоклей проблема решается на корню, благо в том месте нет выступающих элементов:

Если тема будет интересна, чуть позже добавлю инструкцию по доработке.

Колодка питания стандартная, 24-х пиновая, дополнительное питание процессора от 8-ми пинового коннектора. Слотов под оперативную память DDR4 целых четыре, максимальный поддерживаемый объем 64ГБ:

Лично мое мнение – для домашнего использования за глаза хватит и двух слотов, ведь установив две планки по 8ГБ или 16ГБ можно получить систему под любые нужды и запросы. В случае с одной планкой сохранится возможность апгрейда путем докупки аналогичной. Стоит учесть, что одна планка DDR4-памяти на 16ГБ стоит дешевле кит-набора из двух планок DDR4-памяти по 8ГБ каждая. К тому же, надежность выше в случае с одной планкой, но здесь мы теряем 5-10% от отсутствия двухканального доступа. В общем, как мне кажется, при выборе платы на этот параметр стоит обращать внимание в самую последнюю очередь и в большинстве случаев, двух слотов вполне достаточно.

Еще одна приятная особенность платы – наличие помимо основного разъема PCI Express 3.0 x16, дополнительного слота PCI Express 3.0 x4 с пропускной способностью почти 4ГБ/с:

Выглядят они следующим образом:

На мой взгляд, очень приятное дополнение вместо, порой, ненужного PCI Express 3.0 x1. Используя различные адаптеры расширения, можно доапгрейдить компьютер в будущем, вставив в данный слот какой-либо переходник, либо использовать для скоростных SSD-накопителей.

На борту платы распаяны 4 SATA III разъема с пропускной способностью 6Гбит/с (потолок 600МБ/с) и один M.2 SATA разъем с поддержкой NVMe SSD-дисков, позволяющий устанавливать сверхскоростные твердотельные накопители:

В левом углу можно заметить высококачественные аудиоконденсаторы, 6-ти канальный звуковой контроллер Realtek ALC662, гигабитный контроллер RTL8111F (1000Mbps LAN) и весьма интересную светодиодную полосу (подсветку):

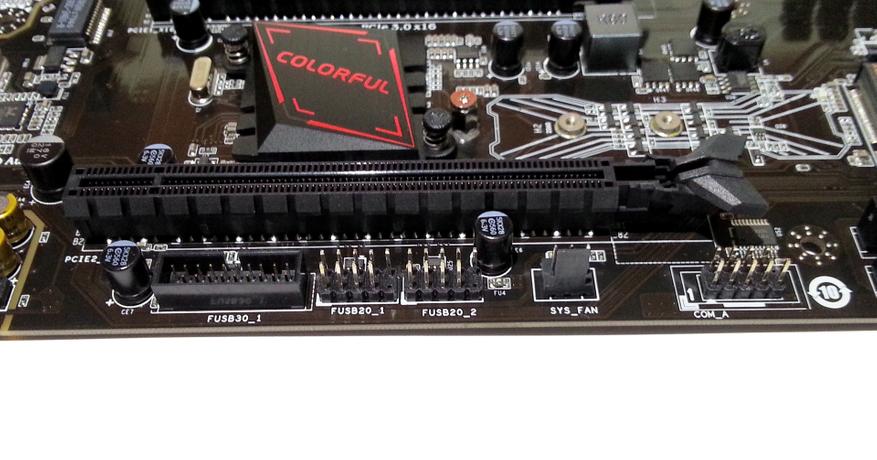

Не забыл производитель и о стареньких неактуальных разъемах USB 2.0/1.1 и COM портах. Они располагаются внизу платы рядом с USB 3.0 колодкой (19-pin), предназначенной для вывода этих разъемов на лицевую панель корпуса (сдвоенных):

Там же присутствует и разъем для подключения системного вентилятора с возможностью контроля и регулировки оборотов. К слову, на плате установлено всего два таких разъема (процессор + система) и оба вентилятора контролируются средствами UEFI BIOS, т.е. можно выбрать несколько профилей работы.

На задней колодке присутствуют все необходимые разъемы:

Как показывает практика, многим видеоинтерфейсы не нужны, поскольку в массовых процессорах Ryzen Zen видеоядро отсутствует. Оно появилось лишь в процессорах Raven Ridge 2000-й серий (Ryzen 3 2200G, Ryzen 5 2400G/2500G и Ryzen 7 2700G) и после массового их появления по доступным ценам, возможно, видеоинтерфейсы и пригодятся. Как бы то ни было, аналоговые и цифровые видеовыходы присутствуют, проблем с подключением возникнуть не должно.

Итого, особых нареканий к плате нет, ну разве что отсутствует радиатор на подсистеме памяти. В остальном все отлично.

Габариты платы:

Форм-фактор материнской платы Colorful Battle Axe C.X370M-G DELUXE V14 – micro ATX, поэтому она имеет весьма скромные габариты 245мм*245мм. По традиции, сравнение с коробком спичек и тысячной банкнотой:

Настройки UEFI BIOS:

UEFI BIOS представляет собой более безопасную, функциональную и удобную систему управления компьютером по сравнению с традиционным BIOS'ом. По-сути, здесь все тоже самое, только добавилось графическое исполнение, появилась поддержка мышек и управление стало более удобным. Для входа в UEFI BIOS необходимо также нажать кнопку «Del» на подключенной клавиатуре, как и со старым БИОСом. Версия UEFI BIOS’а достаточно свежая:

Функционал отличный, доступны сотни настроек. Не вижу смысла их все перечислять и показывать, поэтому остановлюсь только на более интересных из них.

Как уже упоминал ранее, можно настроить обороты конкретного вентилятора по своему вкусу (доступно 3 режима):

Присутствует полная поддержка разгона, включая разгон оперативной памяти:

На платах с чипсетом AMD B350 с этим проблемы, ибо во многих моделях разгон памяти отсутствует, только на некоторых есть такая возможность. Поскольку у процессоров AMD Ryzen множитель не заблокирован, то можно выбрать любой в рамках допустимого:

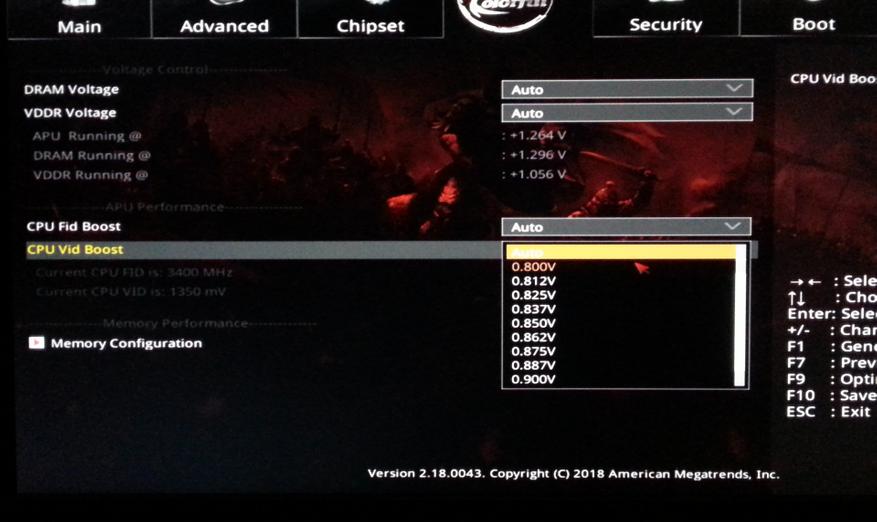

Следует помнить, что при выборе множителя в ручном режиме (не «Auto»), функция динамического разгона XFR (eXtended Frequency Range) работать не будет. Это некий аналог функции Turbo-boost у процессоров Intel, но присутствует только у моделей AMD Ryzen с индексом «Х».

Немногие экземпляры могут похвастаться высокой частотой работы при стандартном напряжении, поэтому в помощь оверклокеру приходит вольтдобавка с шагом 0,012V:

Не рекомендуется подавать на процессор более 1,45V, даже отметка в 1,4V не сулит ничего хорошего – будет лишь сильно греться в укор стабильности. Тут стоит отметить, что не стоит ориентироваться на результаты разгона с «железячных» обзорных сайтов – там присылают на обзор наиболее удачливые экземпляры из хороших партий, дабы на фоне конкурентов продукт выглядел более удачно.

Настройки частоты и таймингов памяти представлены в полном объеме:

И последнее, на чем бы хотел заострить внимание – это хорошая поддержка производителем своих продуктов. Производитель регулярно выпускает обновления прошивок. Последняя версия UEFI BIOS – 1005N от 12 ноября 2018г, скачать которую можно с сайта производителя здесь. Там же присутствуют и драйвера на плату.

Сборка системы:

Процессор AMD Ryzen 7 1700X был куплен на распродажах, которые я периодически выкладываю в лайве. Он обошелся мне в 210 долларов, притом, что в рознице цены начинались от $330. Многие тогда скептически отзывались и даже заполонили весь скидочный топик негативными комментариями. Прошло полгода – процессор работает, как и работал, а цена в настоящее время по оффлайну около 280 долларов:

Посмотреть актуальную стоимость можно здесь

В качестве процессорного кулера выбирал «народную» модельку, которой стала DeepCool Gammaxx S40 с довольно габаритным радиатором, четырьмя тепловыми трубками и сверхтихим вентилятором на гидродинамических подшипниках:

Радиатор собран из множества алюминиевых пластин, которые нанизаны на четыре тепловые трубки. Эти трубки эффективно передают выделяющееся от работы процессора тепло на радиатор не давая ему перегреваться:

Все бы хорошо, но у данного кулера есть один небольшой недостаток, а именно посредственная заводская термопаста, которую желательно заменить на «проверенную»:

Здесь нет ничего сложного – смываем спиртом/ацетоном/водкой старую термопасту и наносим новую.

Контактная поверхность не блещет идеальной ровностью, но качество обработки на твердую четверку:

Посмотреть недорогие кулеры можно здесь.

В качестве «проверенной» термопасты я рекомендую хорошо зарекомендовавшую себя Arctic Cooling MX-4, которая и стоит недорого, и просто наносится, да и в процессе работы не сохнет:

В качестве оперативной памяти была куплена планка DDR4 Kingston HyperX HX424C15FB/16 2400МГц объемом 16ГБ по той же распродаже:

За 160 долларов лучшего не найти, ибо это бренд, есть потенциал разгона и радиатор. По поводу KIT-наборов я уже упоминал ранее – комплект 2*8ГБ выходит чуть дороже, ниже надежность и потолок разгона, но присутствует 5-10 процентный проигрыш в скорости в виду отсутствия двухканального доступа. В оффлайне такая планка в районе 200 долларов. На AliExpress сейчас аналогичная стоимость, сколько продержится, не знаю. Ссылка на такую же память здесь

Видеокарта осталась та же — Colorful GTX 1060-6GD5 Gaming V5. Кстати, сейчас присутствует некоторая тенденция снижения стоимости, поэтому рекомендую посмотреть модельки GTX1060 в районе 220 долларов, например Colorful GTX 1060. Купить можно здесь

Тестирование производительности:

Тестирование платы производилось на следующей машине:

  • — Мат.плата Colorful Battle Axe C.X370M-G DELUXE V14 (сабж)
  • — Процессор AMD Ryzen 7 1700X
  • — Кулер DeepCool Gammaxx S40
  • — Оперативная память DDR4 16ГБ Kingston HyperX HX424C15FB/16 2400МГц
  • — Видеокарта Colorful GTX 1060-6GD5 Gaming V5
  • — SSD-накопитель M.2 SATA Micron 1100 емкостью 256ГБ
  • — Блок питания Cougar GX-F 550 мощностью 550W
  • — ОС Windows 7 64-bit

Для начала, основные компоненты системы в программе CPU-Z:

Краткий отчет по установленному «железу» от AIDA CPUID:

Тест пропускной способности кэша и памяти:

Встроенный тест CPU-Z:

Встроенный тест быстродействия в архиваторе WinRAR:

Стресс-тест AIDA64 показал, что температурный режим стабильный, перегревов и троттлинга нет. Поскольку AIDA64 все еще «путается» в датчиках температуры (у Ryzen их два, Tdie и Tctl), то для наглядности рядом утилита CoreTemp для мониторинга температуры кристалла:

Температура радиатора стабилизаторов питания процессора находилась в районе 55-65°С.

Разгон системы и небольшое сравнение результатов:

Поскольку материнская плата Colorful Battle Axe C.X370M-G DELUXE V14 обладает хорошими возможностями разгона, да и остальные компоненты были приобретены с намеком на некоторый разгон, то грех было не попробовать. В данный момент текущая производительность меня устраивает на все сто процентов, поэтому выискивать тот самый «потолок» разгона, при котором еще сохраняется стабильность, я не стал.

В сравнительном тестировании принимали участие три конфигурации системы: без разгона (CPU 3,4ГГц, RAM 2,4ГГц), разгон только процессора (CPU 3,9ГГц, RAM 2,4ГГц) и комплексный разгон памяти и процессора (CPU 3,9ГГц, RAM 2,9ГГц). Грубо говоря, тест должен показать, есть ли смысл разгона и стоит ли переплачивать за более функциональный набор логики AMD X370 в попытке разгона памяти или можно ограничиться бюджетной платой на чипсете AMD B350.

Вот параметры всех трех конфигураций:

1) первый на очереди встроенный тест быстродействия архиватора WinRAR 5.50. Он достаточно хорошо нагружает систему (процессор/память), поэтому подходит для тестов идеально. Результат теста в скорости сжатия в КБ/с, чем больше – тем лучше:

Видна отчетливая разница в производительности, причем с разгоном памяти разница весьма существенная. Несмотря на то, что это синтетический тест, он приближен к реальным сценариям использования

2) следом идет не менее популярный бенчмарк быстродействия процессора, встроенный в утилиту CPU-Z:

Результат – в баллах (попугаях), чем больше – тем лучше. Поскольку тест полностью зависит от производительности процессора, разгон оперативной памяти на результаты практически не повлиял. Хотя стоит отметить, что в реальных сценариях использования ПК это практически исключено

3) CINEBENCH R15.0 – еще один популярный бенчмарк для оценки процессора и видеоподсистемы. Результаты в количестве кадров в секунду (FPS) и неких баллах (попугаях) (cb), чем больше — тем лучше:

Разница видна, но по сравнению с разгоном памяти, она не такая отчетливая, хотя здесь необходимо отметить, что данный бенчмарк полностью нагрузить систему не может. Несмотря на это, разница по результатам разгона CPU хорошая

4) Geekbench 4.2.0 – комплексный синтетический бенчмарк, портированный на ОС Windows. Результат – баллы (попугаи), чем больше – тем лучше:

Здесь прослеживается та же тенденция, что и в предыдущих тестах. Частота процессора прямопропорционально влияет на результат, причем немалую роль играет и подсистема памяти

5) программа-кодировщик MediaCoder x64 0.8.52.5920, использующая единый пресет для кодирования тестового FullHD-видеоролика. Результат теста – время кодирования, чем меньше – тем лучше:

Разница составляет 5 секунд, хотя здесь стоит отметить, что средняя загрузка процессора была около 75%. При кодировании ролика программа забирала под свои нужны около 2ГБ оперативной памяти. Хотелось бы сконвертировать 4К, но увы, в бесплатной версии доступно только FullHD видео

6) далее на очереди полусинтетический 3D-бенчмарк Superposition. Использовалось два пресета (High и Medium). Результат теста в количестве баллов, чем больше, тем лучше:

Здесь разница по результатам минимальна и находится в пределах погрешности. К тому же у Ryzen слабенький блок FPU, да и в игровых тестах весь упор сделан на видеокарту, поэтому разница небольшая.

Итого, даже по этим скромным тестам видна разница от разгона, поэтому в некоторых случаях разгонять стоит и желательно выбрать плату, функционал которой позволяет максимально настроить все компоненты. Ну и не стоит забывать, что без радиаторов на подсистемах питания процессора и памяти, ни о каком хорошем и главное, долговременном разгоне речи и быть не может, по крайней мере, без дополнительного «колхоза» вентилятора.

Плюсы:

  • + хороший функционал
  • + небольшие габариты (micro ATX)
  • + наличие радиатора на подсистеме питания процессора
  • + четыре слота для оперативной памяти
  • + наличие слота M.2 для установки различных накопителей
  • + функции управления вентиляторами
  • + хорошие возможности разгона
  • + поддержка производителя
  • + цена

Минусы:

  • — отсутствие радиатора на подсистеме питания памяти
  • — всего один разъем под системный вентилятор

 Вывод: материнская плата мне понравилась. Функционал хороший и при этом стоит недорого, как минимум, на 1000р дешевле, чем аналоги в моих местных магазинах (не Москва). Рекомендую к покупке…

Купить плату можно здесь. С купоном «L488C» стоимость снижается до $84,60.
