Проводку уже спрятали в стенах: как понять, что электрик поставил слишком тонкий кабель

Ремонт закончен, стены зашпаклёваны и покрашены, штробы под проводку заделаны так, что от них не осталось и следа. И именно в этот момент, случайно наткнувшись на чужую историю про пожар из-за перегруженной проводки, с ужасом понимаешь: а ведь никто своими глазами не проверил, какое сечение кабеля на самом деле лежит в стене на кухне, где стоят чайник, микроволновка и духовка одновременно. Электрик уверял, что всё в порядке, в смете значился «кабель ВВГнг 3x2,5», но переделывать стены ради визуальной проверки — то ещё удовольствие. Хорошая новость: заглядывать в штробу для этого не обязательно, есть способы понять правду и без демонтажа.

Сначала — что вообще означают эти цифры в миллиметрах

Сечение кабеля — это площадь поперечного сечения токопроводящей жилы в квадратных миллиметрах, и именно от неё зависит, какой ток жила способна пропускать длительно, не перегреваясь выше допустимой температуры изоляции.

Чем тоньше жила, тем выше её электрическое сопротивление на единицу длины, а по закону Джоуля — Ленца выделяемое на этом сопротивлении тепло растёт пропорционально квадрату тока. Именно поэтому слишком тонкий кабель под нагрузкой, рассчитанной на более толстый, не «не справляется» абстрактно, а совершенно конкретно греется — сначала незаметно, потом всё сильнее, вплоть до оплавления изоляции и короткого замыкания.

Вот справочная таблица для медных жил — именно медь, а не алюминий, требуют использовать в жилых помещениях действующие правила устройства электроустановок:

Цифры в таблице умышленно даны диапазоном, а не одним точным числом — и вот почему. У ПУЭ отдельно есть таблица 1.3.4 для «проводов и шнуров» с резиновой или ПВХ-изоляцией, и отдельно таблица 1.3.6 — для «кабелей» в оболочках. Обычный кабель ВВГ или ВВГнг, которым сегодня разводят квартиры, по строгой букве стандарта — это кабель, а не провод, и среди самих электриков годами идёт спор в профильных форумах, какую из этих таблиц к нему применять.

Отсюда и разброс значений в разных справочниках — они не ошибаются, а просто иногда ссылаются на разные таблицы одного документа. Диапазон выше достаточно точен, чтобы поймать грубую подмену сечения (например, 1,5 мм² вместо нужных 2,5 мм²), но для формального спора с электриком по гарантии стоит запрашивать точный расчёт по актуальной редакции ПУЭ, а не только справочную таблицу из статьи.

Автомат должен защищать провод, а не наоборот

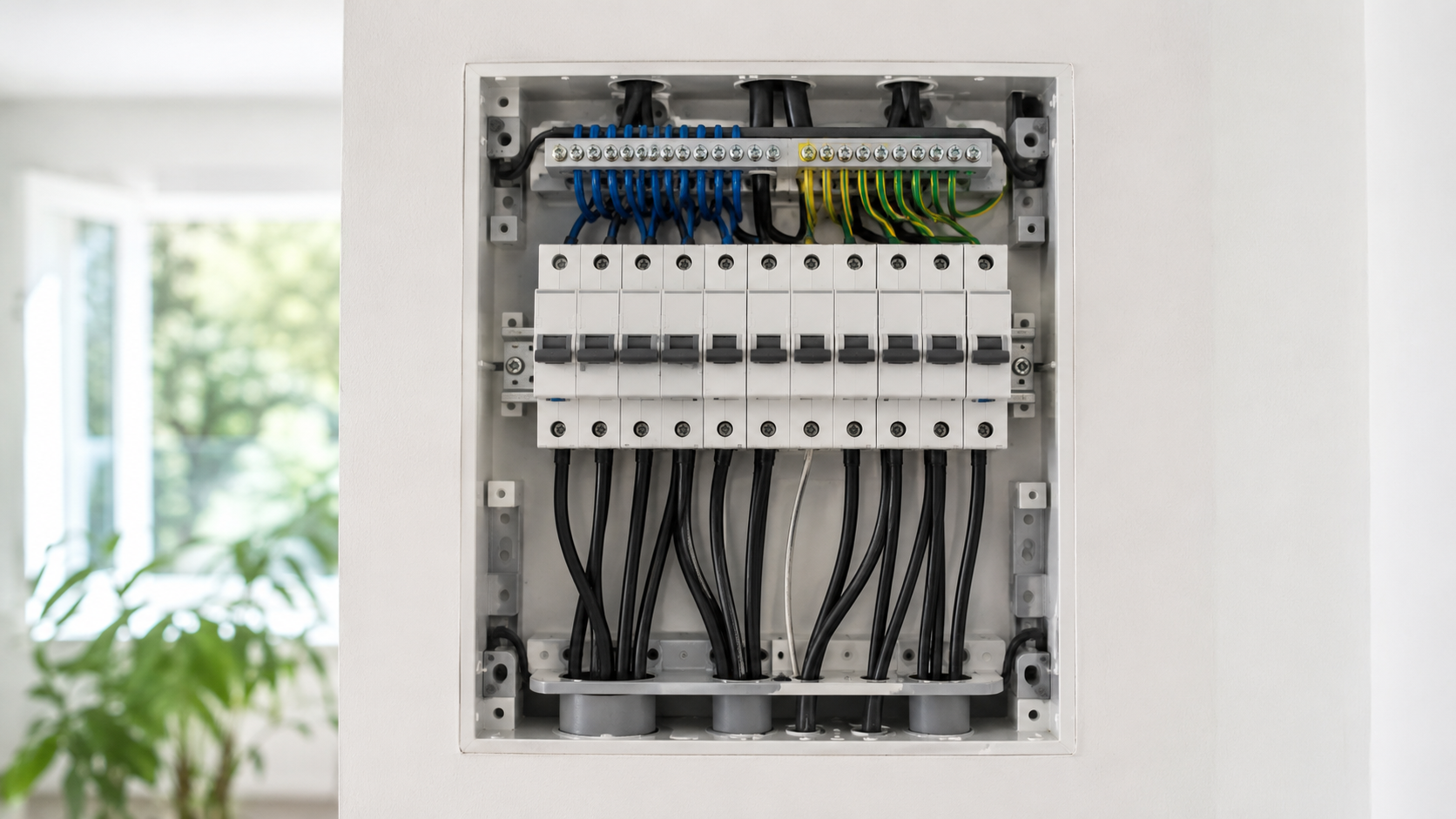

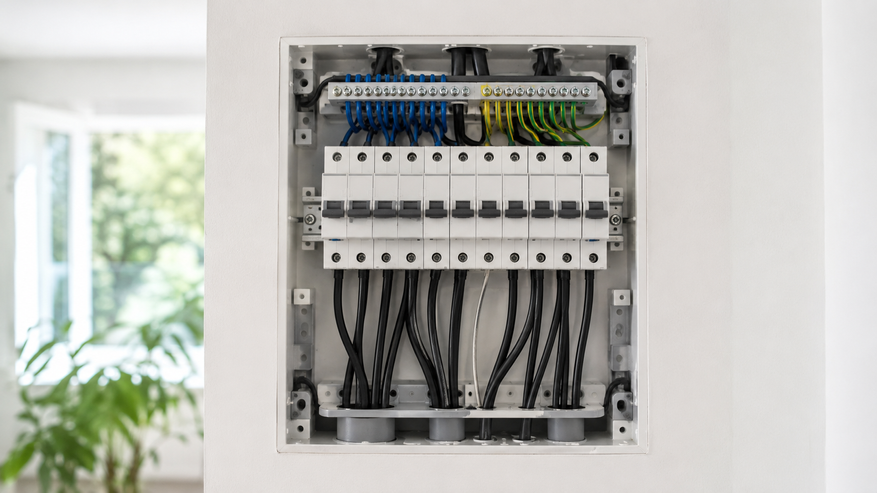

Прежде чем переходить к диагностике, стоит понять, как вообще подбирают автоматический выключатель. Задача автомата — не защитить прибор от скачка, а защитить сам кабель от перегрева, отключив линию раньше, чем провод успеет нагреться до опасной температуры. Отсюда правило согласования: расчётный ток нагрузки должен быть не больше номинала автомата, а номинал автомата — не больше допустимого тока кабеля. Для кабеля 1,5 мм² это автомат на 10 А, для 2,5 мм² — 16 А (максимум 20 А в отдельных обоснованных случаях), для 4 мм² — 25 А.

Важная деталь, которую упускают даже некоторые электрики: тепловой расцепитель автомата не отключается ровно при достижении номинального тока, а срабатывает гарантированно только при превышении примерно в 1,45 раза от номинала, и то не мгновенно. Это значит, что автомат на 16 А, стоящий на кабеле 1,5 мм² вместо положенного 2,5 мм², может годами не отключаться при нагрузке в 12-14 А, которая для этого сечения уже находится в опасной зоне длительного перегрева — именно такое несоответствие чаще всего и остаётся незамеченным до первого настоящего ЧП.

Главный рабочий метод для уже спрятанной проводки — не смотреть, а измерить сопротивление

Вот способ, которым реально пользуются электрики, когда нужно узнать сечение кабеля, не вскрывая стену. У медной жилы известное и стабильное удельное сопротивление — примерно 0,0175 Ом·мм²/м, и это значение позволяет пересчитать одно в другое: если знать длину кабеля и измерить его фактическое сопротивление, сечение вычисляется по простой формуле S = ρ x L ÷ R, где S — искомое сечение в мм², ρ — удельное сопротивление меди, L — длина всей цепи туда и обратно в метрах, R — измеренное сопротивление в омах.

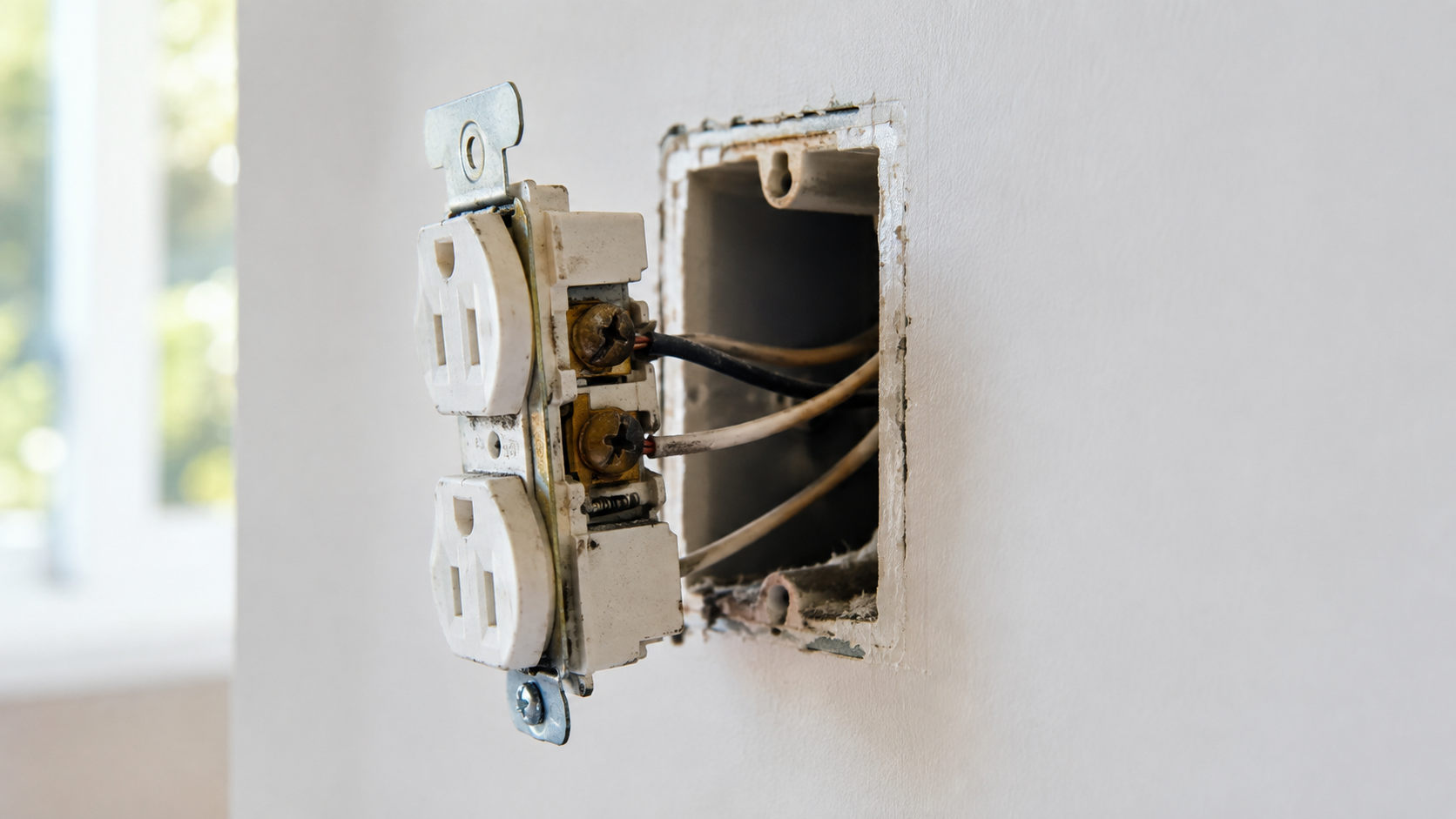

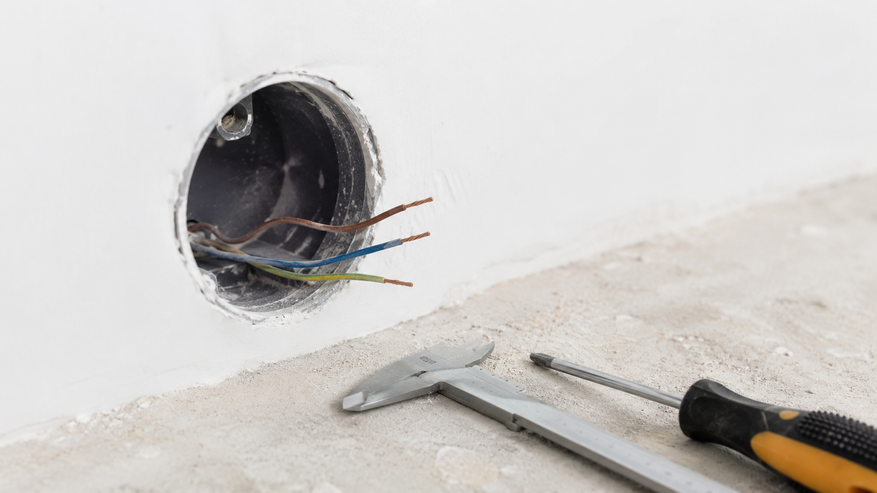

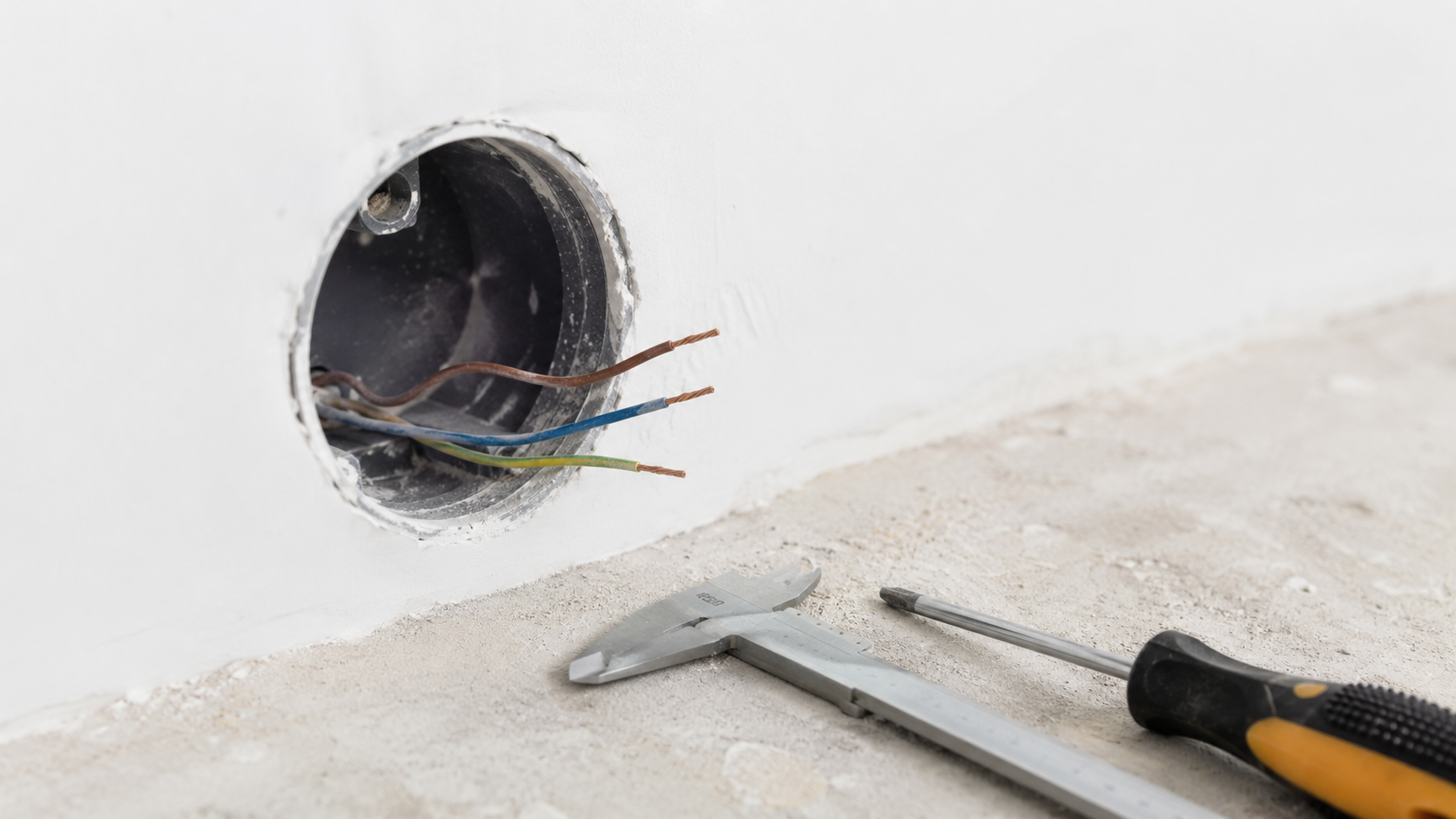

На практике это делается так: обесточиваете нужную линию на щитке, замыкаете накоротко два провода на дальнем конце — прямо в розетке, соединив фазу и ноль перемычкой, — и мультиметром в режиме измерения сопротивления замеряете значение прямо на клеммах автомата на щитке. Полученное сопротивление — это сопротивление всей петли, то есть провода в обе стороны, поэтому в формулу нужно подставлять удвоенную длину трассы от щитка до розетки. Дальше остаётся подставить цифры в формулу и сравнить результат с ближайшим стандартным сечением из таблицы — 1,5, 2,5 или 4 мм². Метод не идеально точен из-за сопротивления контактов и клемм, но ошибку в разы — то есть подмену 2,5 мм² на 1,5 мм² — он выявляет уверенно.

Более простые признаки, которые тоже стоит проверить

Если возиться с мультиметром и формулами не хочется, есть менее точные, но вполне рабочие косвенные признаки. Первый — тепловизор или обычный бесконтактный ИК-термометр: включите на подозрительную розетку мощный прибор вроде чайника или обогревателя минут на пятнадцать-двадцать и измерьте температуру лицевой панели розетки и особенно самой вилки в этот момент.

Ощутимый нагрев, заметно превышающий комнатную температуру, — явный тревожный признак, даже если розетка формально не расплавилась. Второй признак — заметное мерцание света в комнате или лёгкая просадка напряжения на других приборах в момент включения мощной нагрузки на той же линии: это указывает на повышенное сопротивление проводника, то есть на кабель тоньше, чем требуется для такой нагрузки. Третий, самый очевидный, но уже пост-фактум признак — потемнение, лёгкое оплавление или характерный запах гари в районе розетки или распределительной коробки, даже едва уловимый.

Запросите акт скрытых работ — это ваше законное право

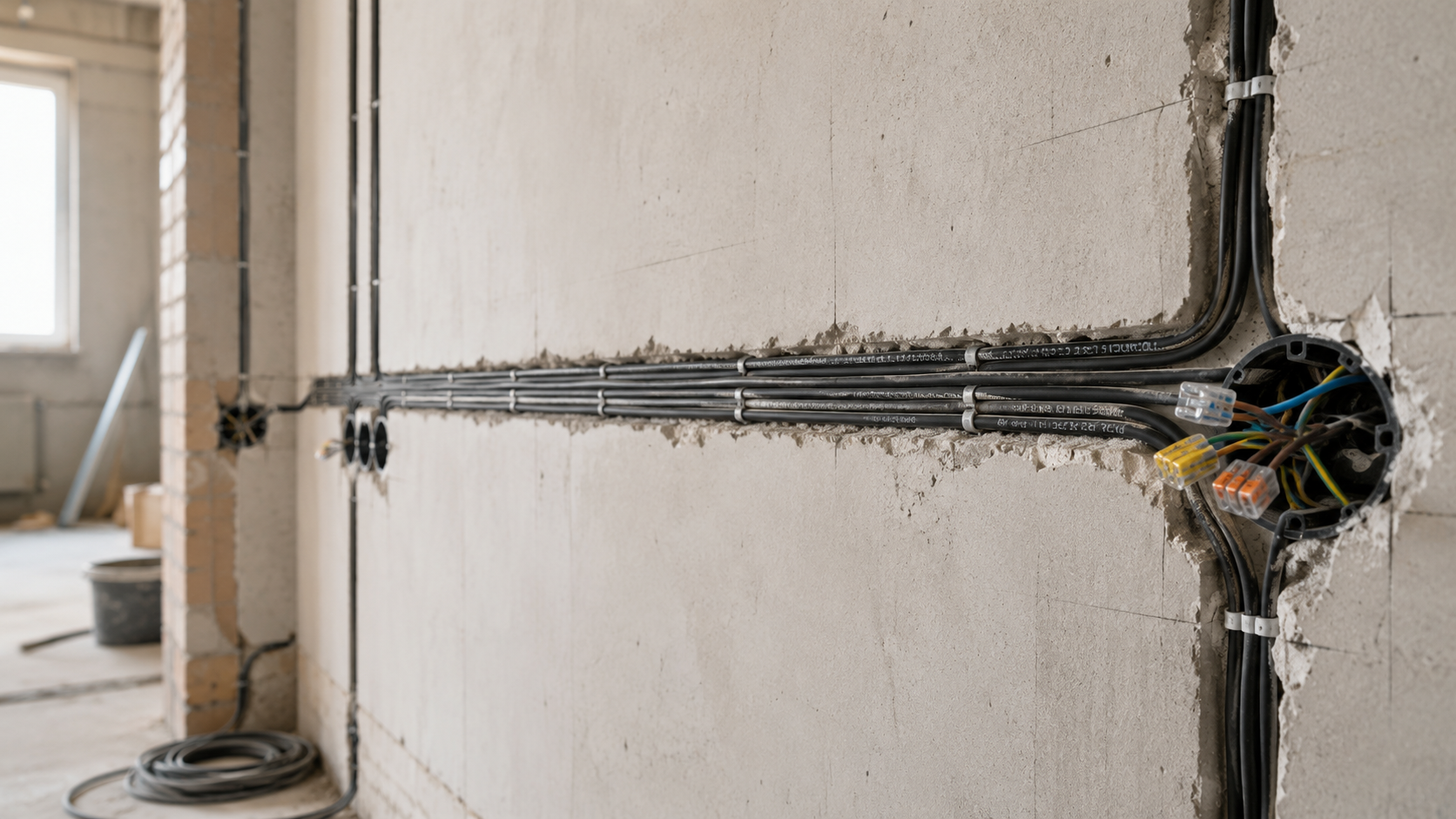

Прежде чем браться за мультиметр, стоит вспомнить о самом простом и формально самом надёжном источнике истины — акте на скрытые работы, который добросовестный электрик или ремонтная бригада обязаны составить и передать заказчику до того, как штробы заделают шпаклёвкой. В этом документе фиксируется марка и сечение проложенного кабеля по каждой линии, схема разводки и расположение трасс в стенах. Если такого акта нет вообще — это уже само по себе тревожный звонок относительно качества выполненных работ, а не только повод для собственных измерений сопротивления.

Почему грамотные электрики закладывают запас, а не режут впритык

Даже если расчёт по актуальной нагрузке показывает, что формально хватает 1,5 мм² на линию освещения, опытные электрики почти никогда не ставят кабель ровно под сегодняшнее потребление. Причина не перестраховка ради перестраховки, а конкретная физика: изоляция кабеля стареет быстрее именно на границе допустимого тока, а не с запасом, а бытовая нагрузка на розеточные группы за последние годы только растёт — там, где раньше стоял один чайник, сегодня одновременно работают чайник, микроволновка и стиральная машина через один и тот же удлинитель.

Поэтому вместо 1,5 мм² под розетки грамотная практика — сразу закладывать 2,5 мм² с запасом, благо разница в стоимости самого кабеля на фоне общей сметы ремонта минимальна, а перештробить стену через пять лет обходится совсем в другие деньги.

Отдельная тема — старые дома, где вводная линия в квартиру исторически выполнена алюминием. У алюминия при том же сечении допустимый ток заметно ниже медного — часто ссылаются на разницу примерно в 1,3 раза, — и если менять только внутреннюю разводку на медь, оставляя алюминиевый ввод без пересчёта, слабым звеном системы останется именно этот участок, а не новая проводка в стенах.

Итак

Спрятанная в стене проводка не означает, что её сечение навсегда останется тайной: акт скрытых работ должен был зафиксировать правду ещё до ремонта отделки, а если его нет — реальное сечение можно надёжно вычислить, измерив сопротивление линии мультиметром и пересчитав его в миллиметры по формуле для удельного сопротивления меди, без единого удара перфоратора по свежей стене. Косвенные признаки вроде нагрева розетки под нагрузкой или мерцания света стоит воспринимать как повод для более точной проверки, а не как окончательный диагноз — но игнорировать их точно не стоит, учитывая, чем чревато многолетнее несоответствие кабеля и подключённой к нему нагрузки.
