20 тонн нагрузки на древесину: в Германии испытали перекрытие, которое сокращает расход бетона на 67%

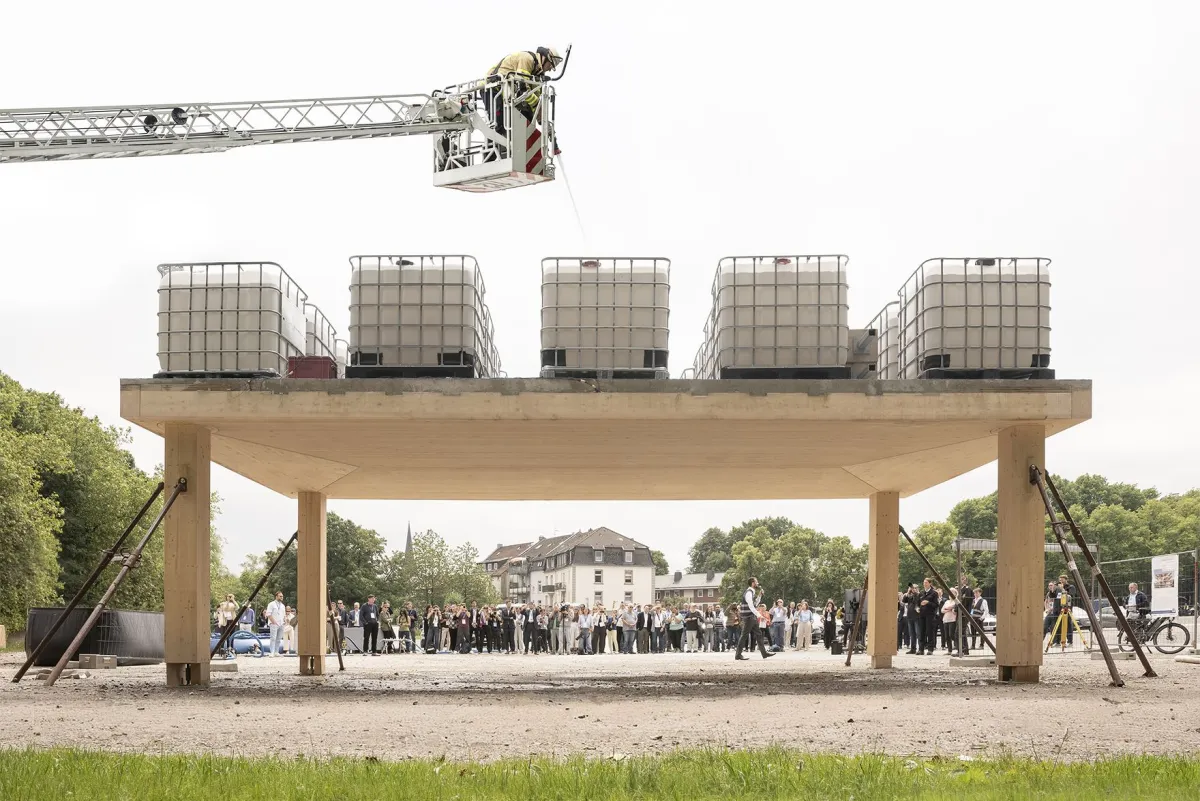

Учёные Университета Штутгарта испытали перекрытие UniversalTimberSlab, которое сочетает древесину и бетон и рассчитано на замену традиционных железобетонных плит в многоэтажных зданиях. Конструкция размером 9x5 м выдержала дополнительную нагрузку 20 тонн при собственной массе, а максимальная зарегистрированная деформация составила всего 12 мм. При этом на изготовление плиты потребовалось примерно на две трети меньше бетона, чем для сопоставимой железобетонной конструкции.

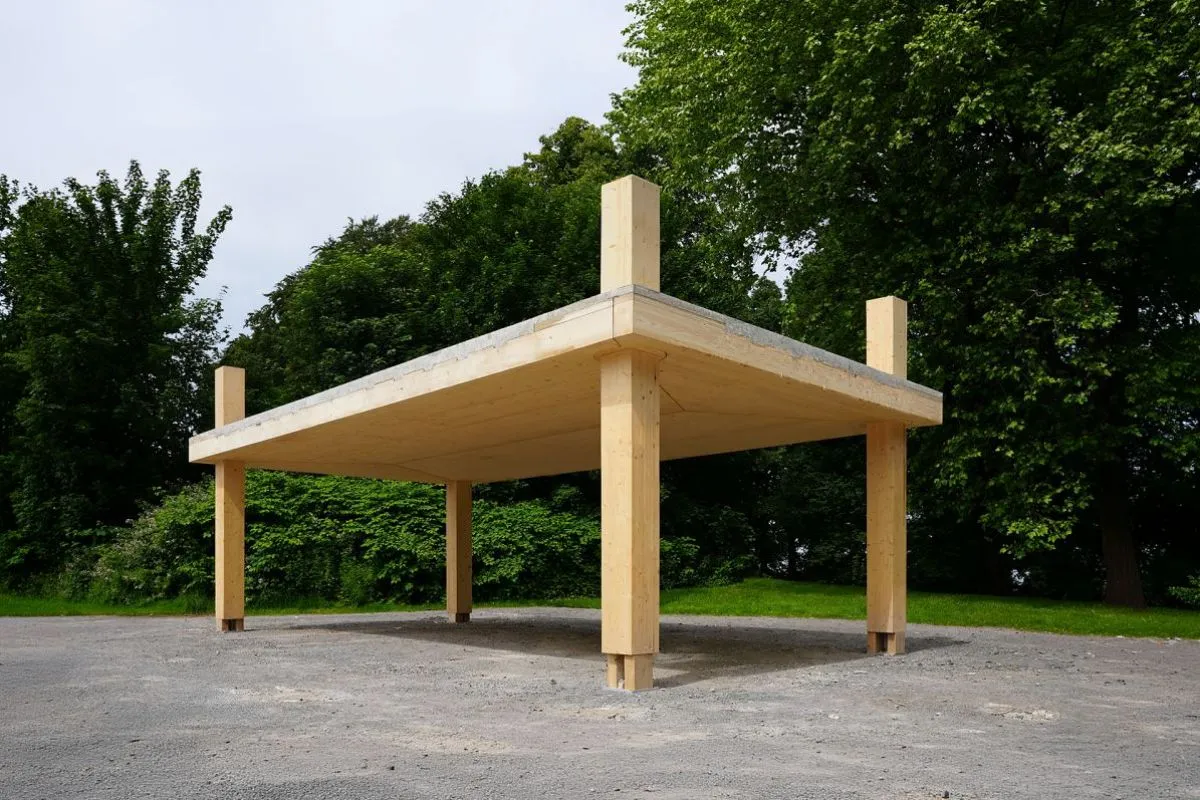

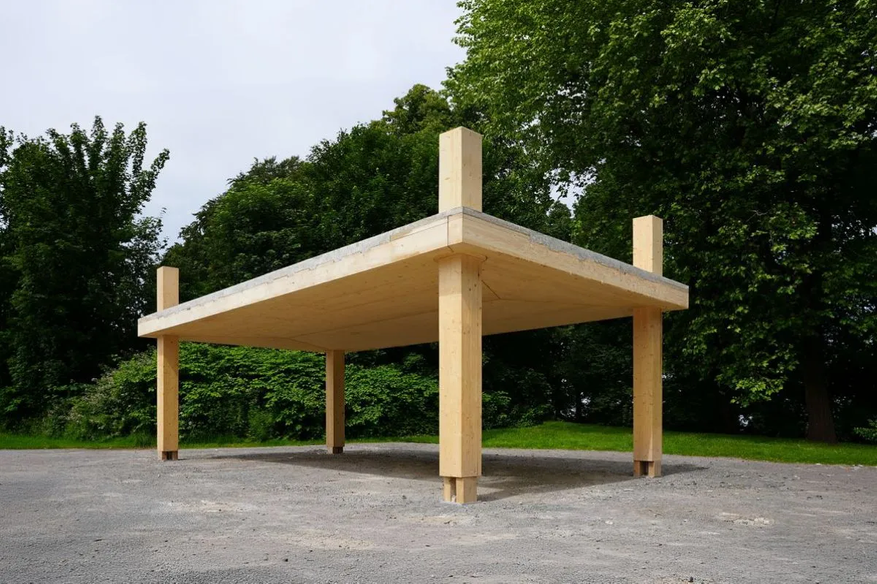

Ключевое отличие системы — она сохраняет компактность железобетонного перекрытия без глубоких балок. Высота экспериментальной плиты составила 36 см, тогда как традиционные деревянные перекрытия с балочной схемой при больших пролётах требуют на 30-70 см больше строительной высоты. Это позволяет размещать больше этажей при той же высоте здания, а инженерные коммуникации можно прокладывать под перекрытием без обхода выступающих балок.

Основу UniversalTimberSlab составляют сегменты из клеёной древесины, которые соединяются тонким слоем бетона непосредственно на строительной площадке. Специальный метод сегментации позволяет собирать не только прямоугольные, но и сложные формы перекрытий, а направление древесных волокон подбирается по распределению нагрузок. В испытанном варианте собственная частота конструкции превысила 8 Гц, что вместе с небольшой деформацией подтвердило расчёты и соответствие требованиям к многоэтажным зданиям.

Разработчики уже готовят следующий этап испытаний: в немецком Оберкохене планируется трёхэтажное здание Zukunftsforum площадью 1400 м², где UniversalTimberSlab станет частью реального строительного проекта. Система разрабатывается Университетом Штутгарта в рамках проекта EIC Pathfinder, а сегменты демонстрационной плиты изготовила HASSLACHER Group и смонтировала Dünschede Holzbau всего за два дня.

Источник: Штутгартский университет
