Как Джон Каридис изобрел раздвижную клавиатуру Butterfly из двух диагональных половинок

В 1993 году корпорация IBM зафиксировала чистый убыток в 8 миллиардов долларов — крупнейший в истории американского бизнеса на тот момент. Компания стремительно уступала рынок персоналок конкурентам, а отдел мобильных разработок уперся в тупик: клиентам требовался сверхкомпактный ноутбук размером с блокнот, но печатать на существующих субноутбуках было невыносимо.

Конкуренты без колебаний ужимали клавиши, превращая клавиатуру в подобие детского калькулятора. Однако доктор прикладной механики Джон Каридис категорически отказался заставлять людей ломать пальцы и нашел выход, который заводские инженеры поначалу сочли чистым безумием.

Черный ящик и диагональный разрез

Вся индустрия девяностых зависела от поставок жидкокристаллических матриц. Заводы умели массово выпускать только экраны с диагональю 9,5 и 10,4 дюйма. Корпус под такой дисплей выходил шириной меньше 25 сантиметров, тогда как взрослому человеку для быстрой слепой печати требовалось поле шириной минимум 29,2 сантиметра со стандартным шагом клавиш в 19 миллиметров. Разница почти в 5 сантиметров казалась непреодолимой конструктивной стеной.

Каридис закрылся в кабинете исследовательского центра имени Томаса Уотсона в Нью-Йорке. Вместо сложных компьютерных программ он взял линейку, толстый картон и ножницы.

Замысел исследователя выглядел вызывающе: разрезать клавишную плоскость на две половины и заставить их прятаться друг под друга внутри тесного корпуса. Но сделать прямой вертикальный разрез посередине было нельзя — он разрезал бы пополам клавиши B, G и H, а заодно перерубил бы тончайшие проводящие дорожки мембраны.

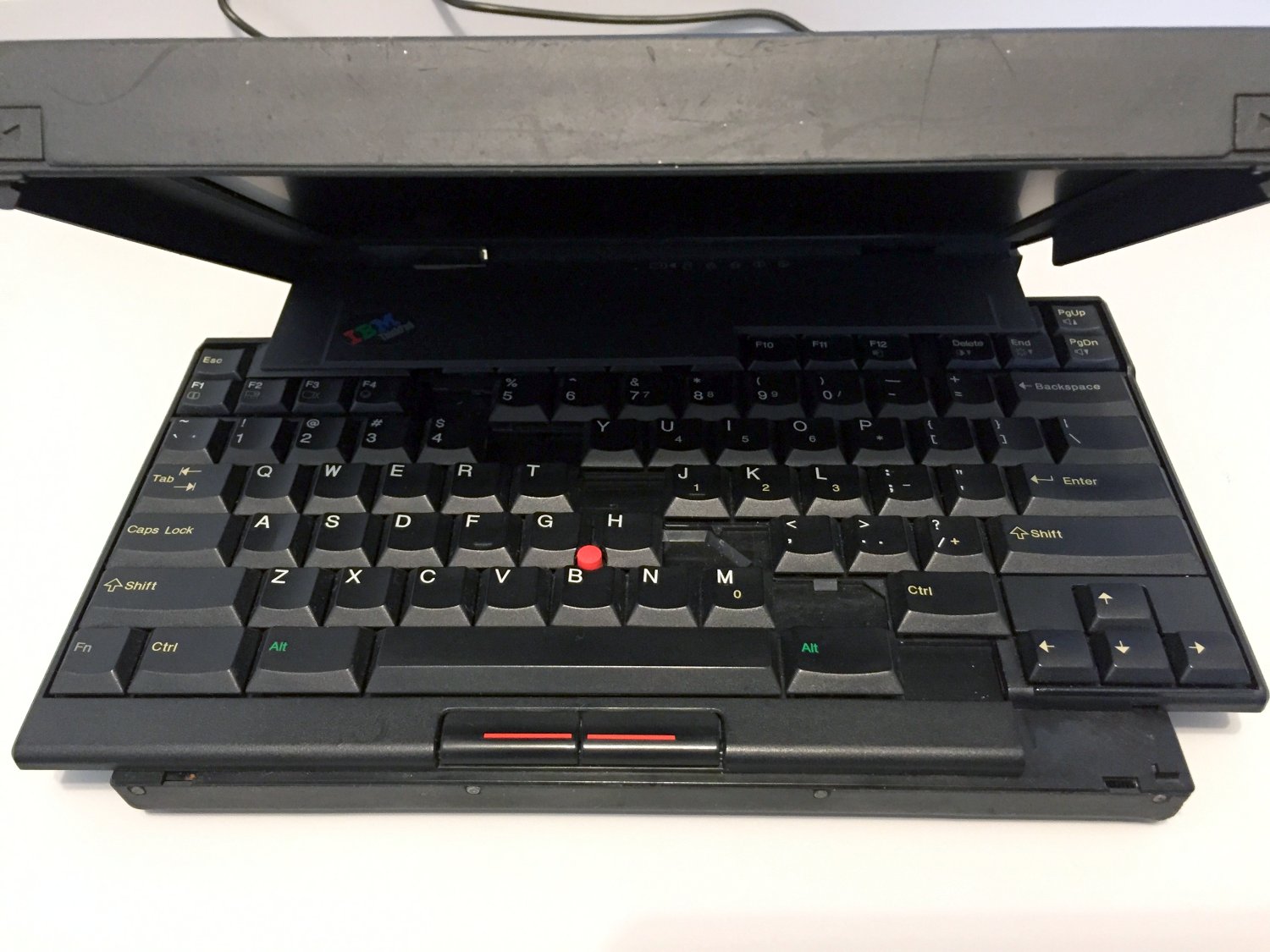

Тогда Каридис прочертил ломаную зигзагообразную диагональ строго по межклавишным стыкам. Рабочая зона распалась на две трапеции: левую покрупнее и правую поменьше. Сдвинув их навстречу друг другу, изобретатель получил компактный прямоугольник, идеально ложившийся в границы маленького экрана.

Когда склеенный скотчем прототип лег на стол руководства, перед конструктором встал главный барьер: как заставить две тяжелые половины самостоятельно собираться в единый жесткий узел при каждом поднятии крышки.

Рычаги вместо микросхем

Главный промышленный дизайнер серии ThinkPad Ричард Саппер пришел в восторг от идеи, но технологи завода в японском Ямато потребовали встроить внутрь электромоторы.

Каридис наложил на сервоприводы жесткое вето. Электродвигатели отнимали драгоценный заряд аккумулятора, увеличивали массу аппарата и гарантированно рассыпались от дорожной вибрации. Вся трансформация обязана была питаться исключительно мускульной энергией пальцев владельца, открывающего дисплей.

Инженер спроектировал механическую систему из стальных направляющих рельсов, кулачковых приводов и возвратных пружин.

Вся кинематика запускалась механически от левой петли экранного блока:

• Владелец тянет крышку вверх — шарнир экрана проворачивает скрытый кулачковый рычаг в основании корпуса;

• Левая трапеция клавиатуры плавно съезжает по диагональным пазам вниз и влево;

• Одновременно освобождается траектория для правой секции: пружинный толкатель направляет ее по ответным рельсам вверх и вправо;

• Обе половины синхронно выступают за пределы боковых стенок ноутбука ровно на 25 миллиметров с каждой стороны;

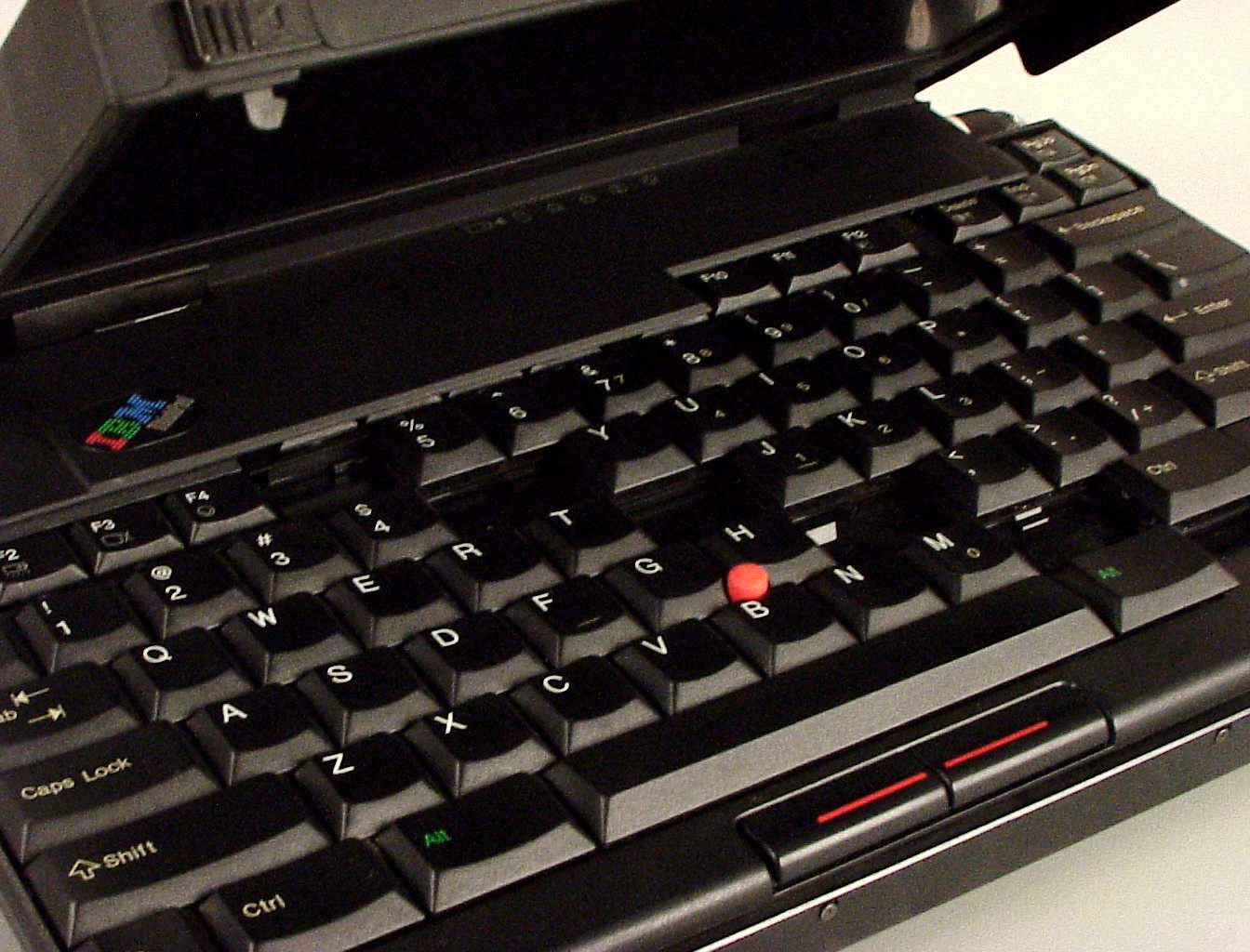

• В крайней точке траектории зубчатые края стыкуются «в замок», а скрытые стальные упоры снизу намертво фиксируют их, превращая разрезную конструкцию в монолитную плиту без прогибов.

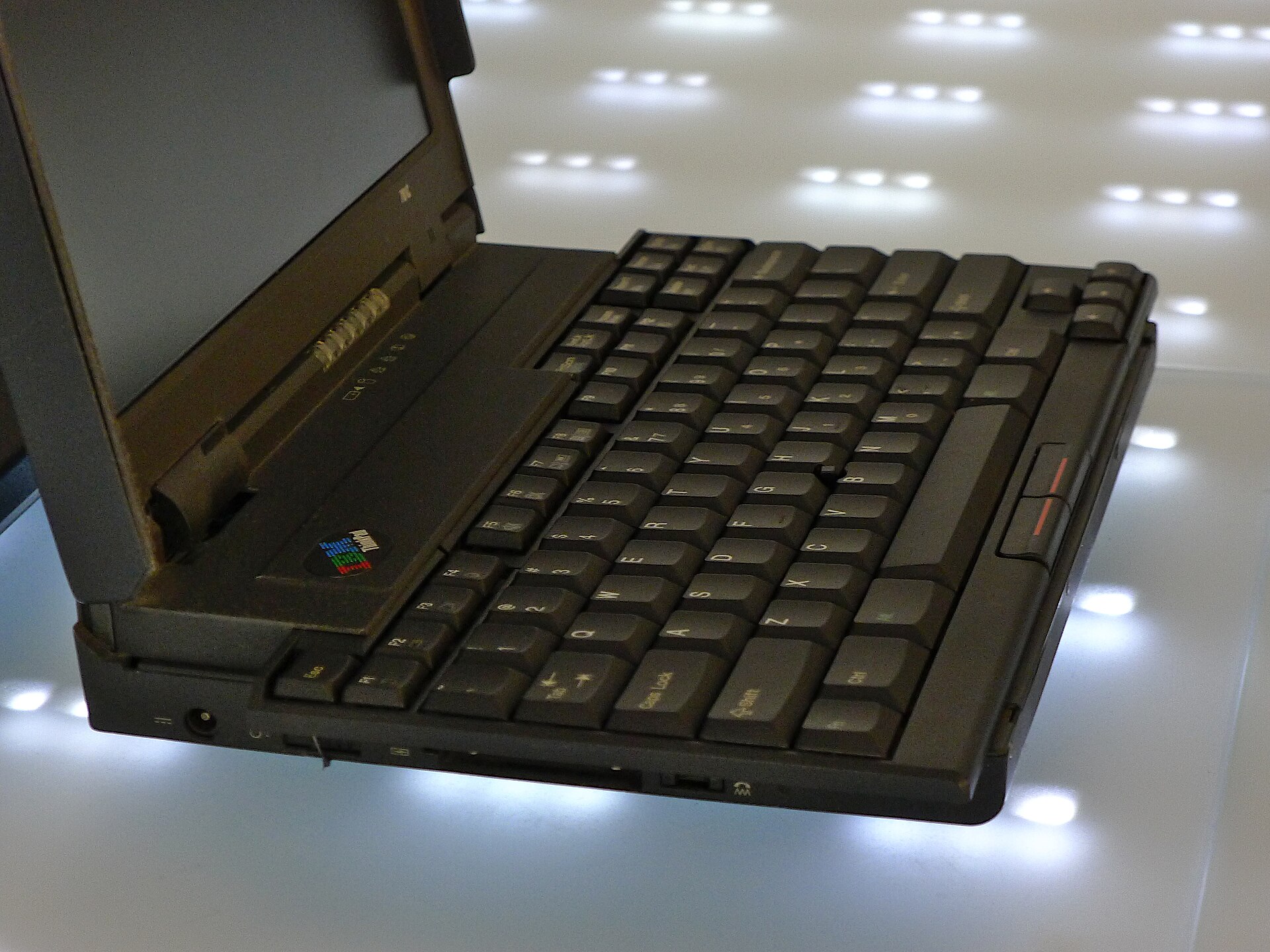

Вся трансформация занимала меньше секунды. Клавиатура расправляла крылья, открывая полноценную раскладку на 85 клавиш с классическим ходом и фирменным красным трекпоинтом TrackPoint ровно по центру.

Разработка получила секретное кодовое имя Butterfly («Бабочка»), а на полки магазинов в марте 1995 года легла под маркировкой ThinkPad 701C. Новинка моментально стала звездой мировых медиа и даже появилась в руках суперагента Джеймса Бонда в фильме «Золотой глаз».

Но триумф чистой механики продлился до обидного мало.

Девять месяцев до вечного покоя

ThinkPad 701C собрал 27 международных премий в сфере промышленного дизайна, а Музей современного искусства в Нью-Йорке (MoMA) навсегда включил его в постоянную коллекцию рядом с культовыми шедеврами предметного дизайна двадцатого века. Однако в декабре 1995 года — всего через девять месяцев после триумфального старта — руководство корпорации распорядилось остановить производство навсегда.

«Бабочку» погубила вовсе не сложность конструкции: заводские краш-тесты доказали, что шарнирный узел Каридиса спокойно выдерживал свыше двадцати пяти тысяч циклов раскрытия без износа направляющих.

Убийцей уникальной кинематики стало резкое удешевление химических технологий на заводах ЖК-панелей. К концу 1995 года азиатские фабрики наладили массовую штамповку доступных матриц диагональю 12,1 и 13,3 дюйма.

Корпуса мобильных компьютеров естественным образом выросли до формата листа А4. На такой широкой платформе полноразмерная клавиатура легко помещалась целиком в один цельный блок. Сложный механизм из десятков прецизионных рычагов, кулачков и пружин в одночасье потерял коммерческий смысл.

Джон Каридис наглядно доказал: когда задача кажется нерешаемой в лоб, ответ часто кроется не в нагромождении датчиков и проводов, а в безупречном расчете геометрии и базовых законов физики.
