Самостоятельная сборка аккумуляторных батарей: обзор аппарата точечной сварки Fnirsi SWM-10

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

Данная модель портативная, встроенный аккумулятор способен выдать ток до 1200А за один импульс, при воздействии которого никелевая пластина надежно приваривается к корпусу аккумуляторной ячейки в точках контакта, а ёмкость 5000мАч обеспечивает хорошую автономность.

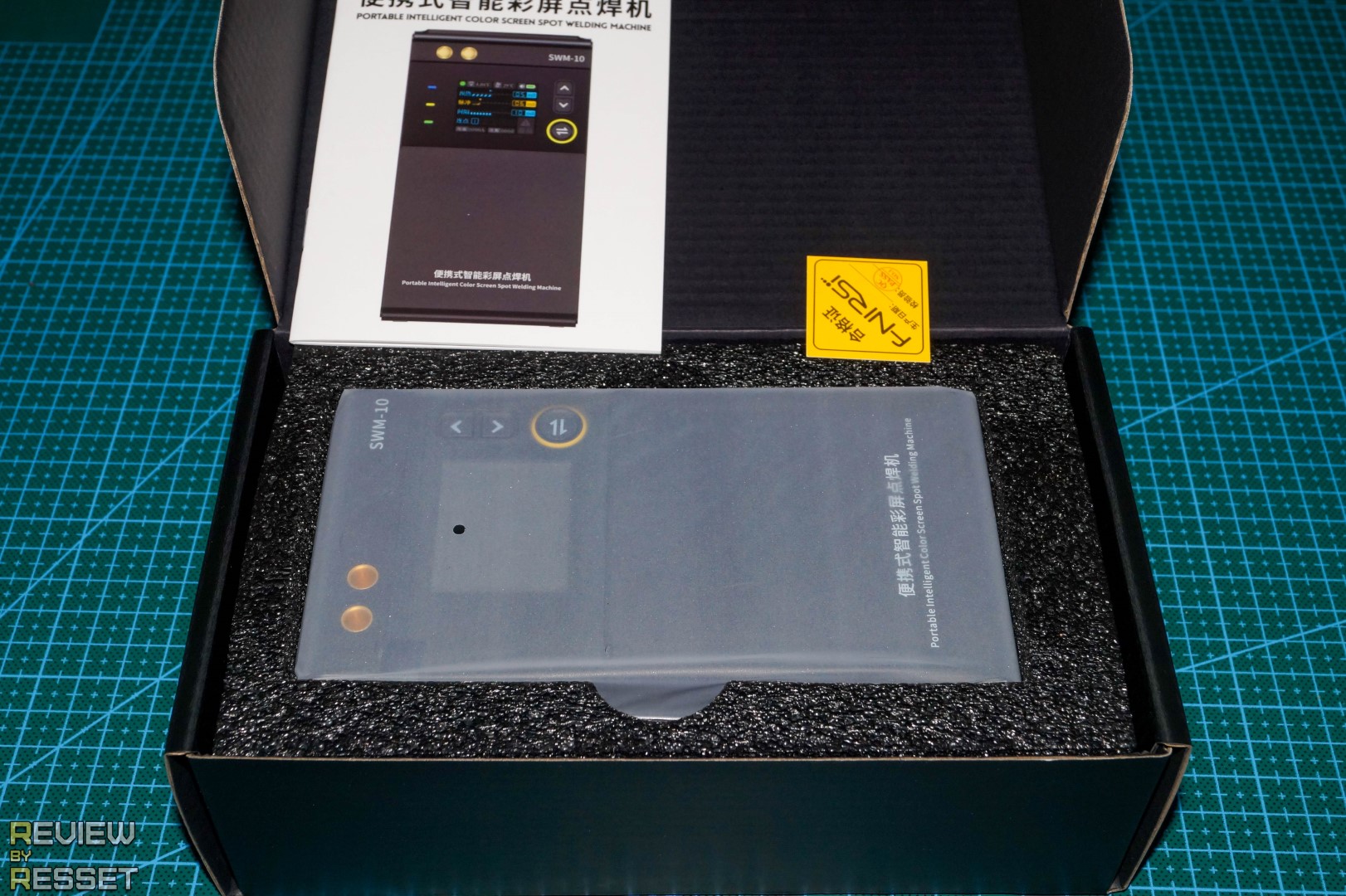

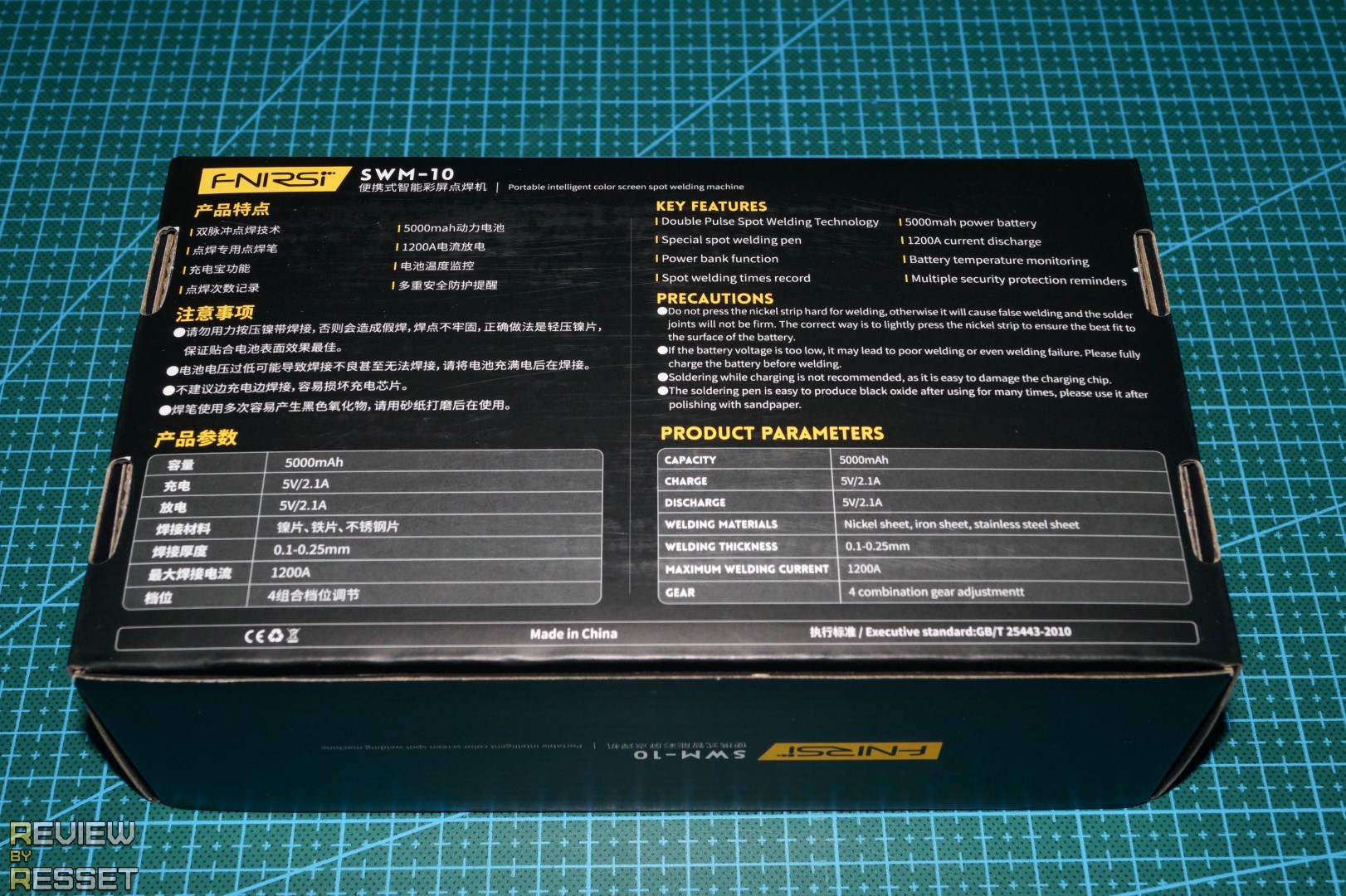

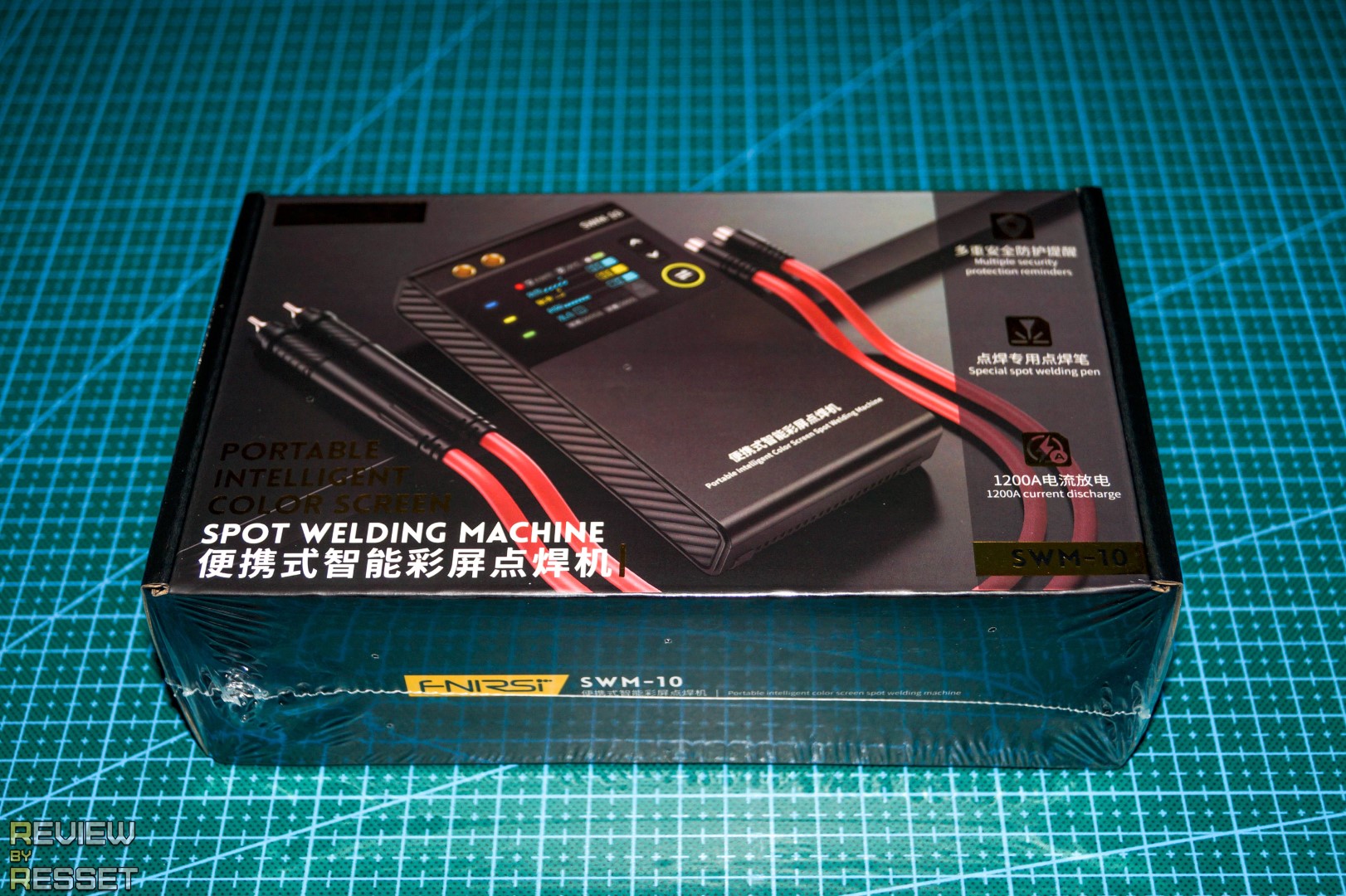

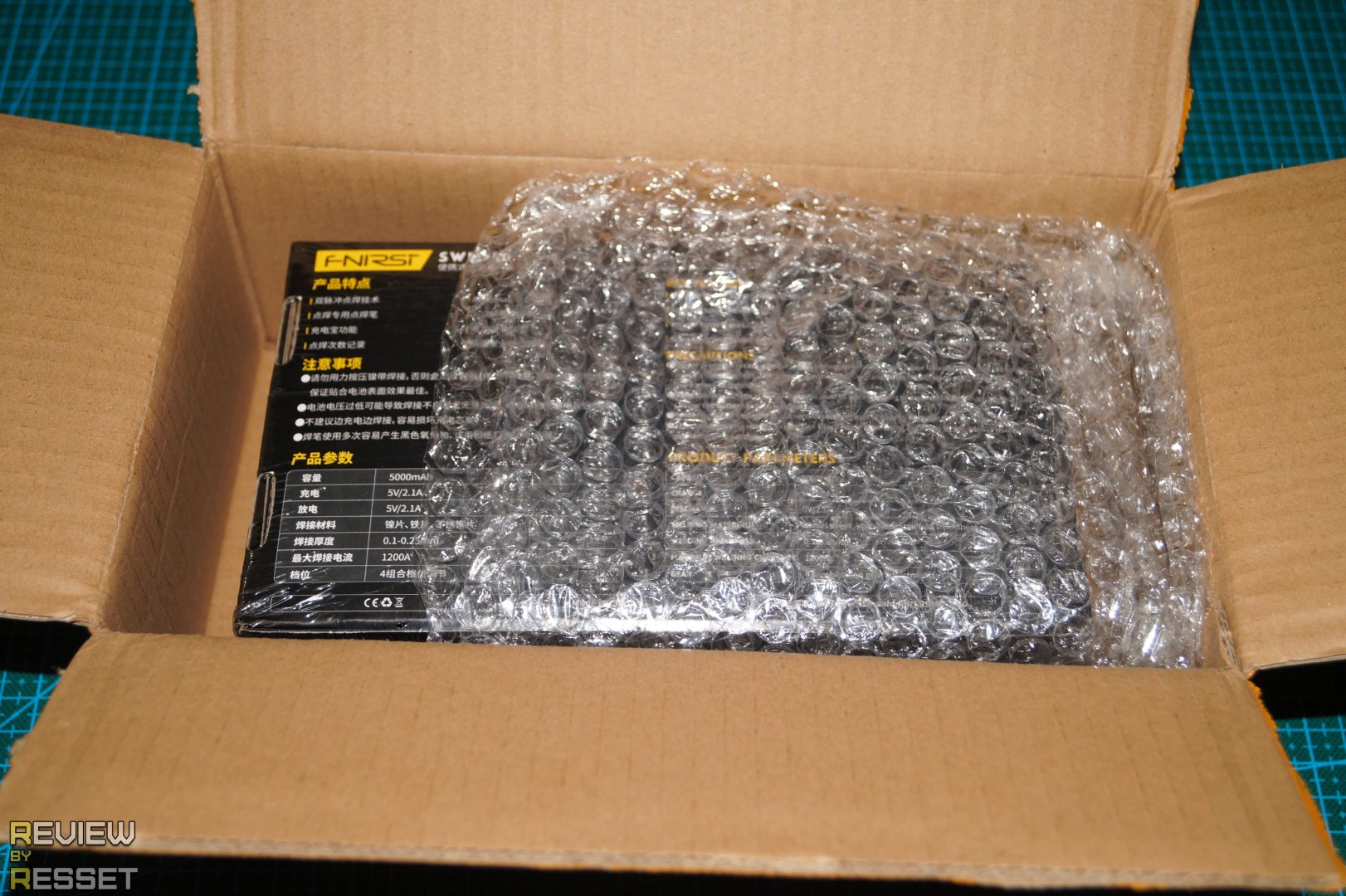

Финрси как всегда заматывают всё в пупырку и кладут в дополнительную упаковку, так что основная коробка в отличном состоянии, сзади можно найти основные характеристики. Внутри всё так же аккуратно размещено на своих местах, ничего не болтается по пути и не трётся.

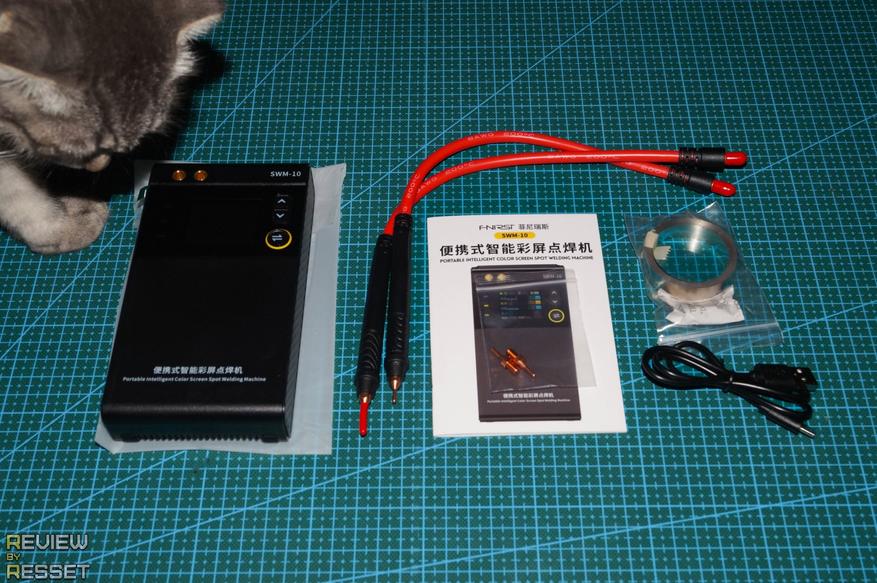

В комплекте аппарат точечной сварки, провода, запасные электроды, моток ленты, кабель Type-C для зарядки и инструкция. Внимание! Кот не входит в комплектацию, это член приемной комиссии.

Кабель сечением 8 AWG, длина около 30см

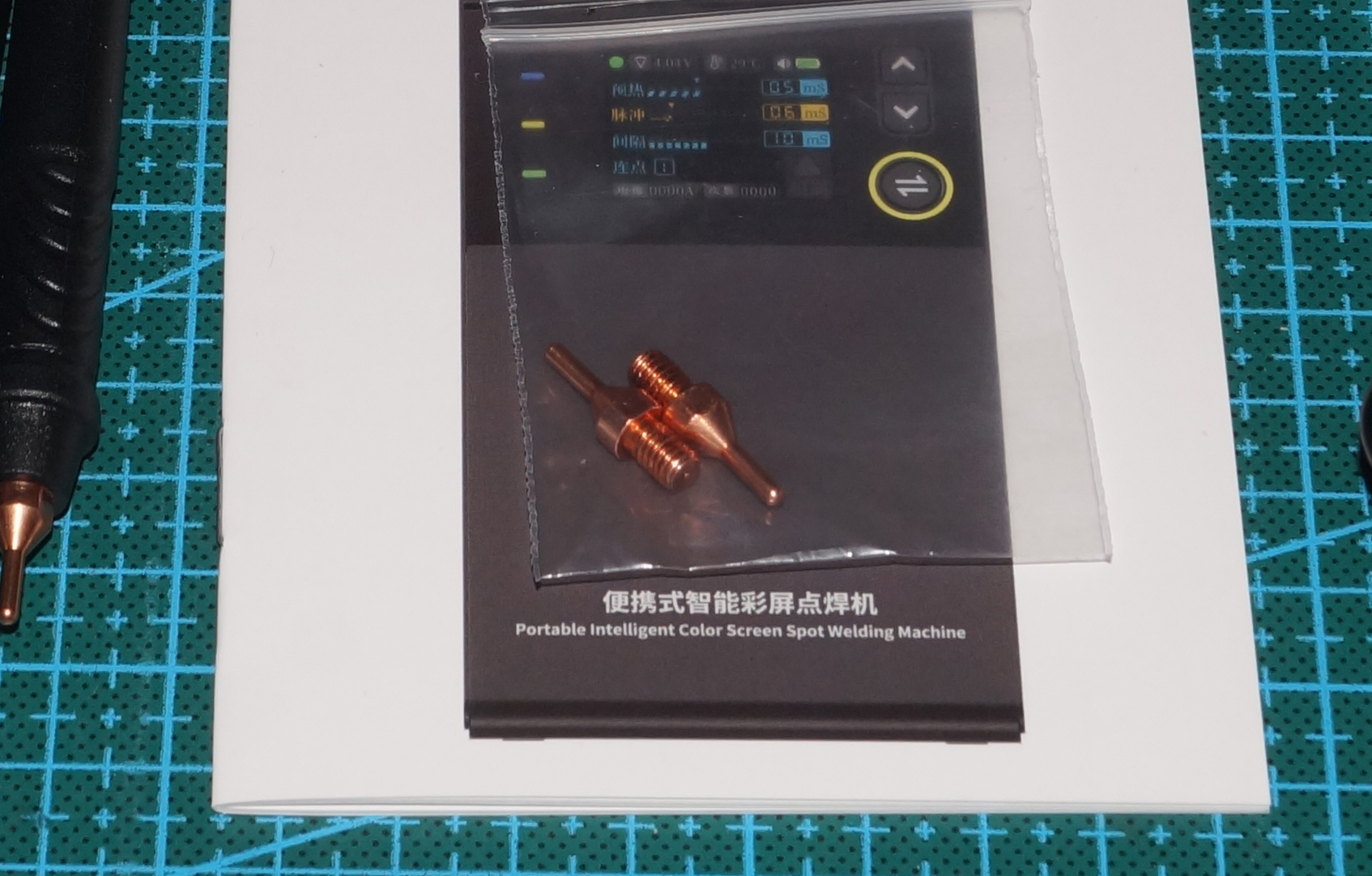

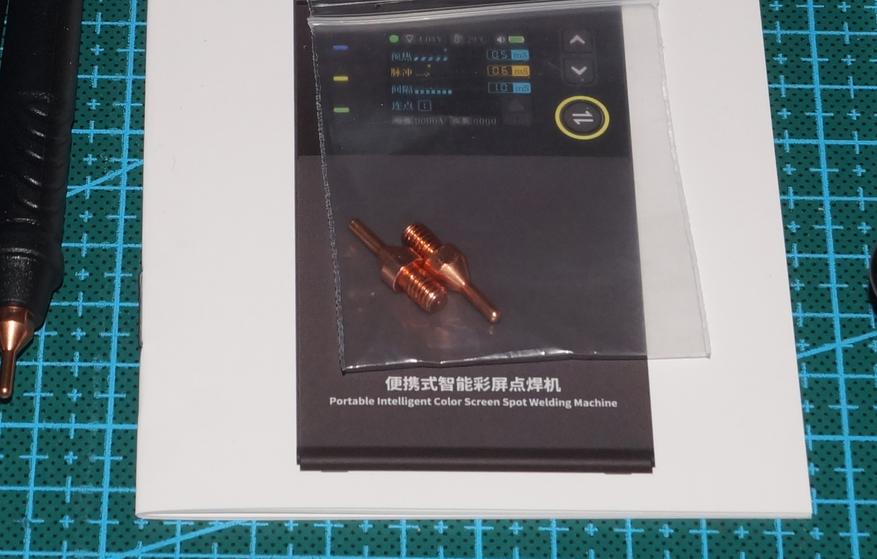

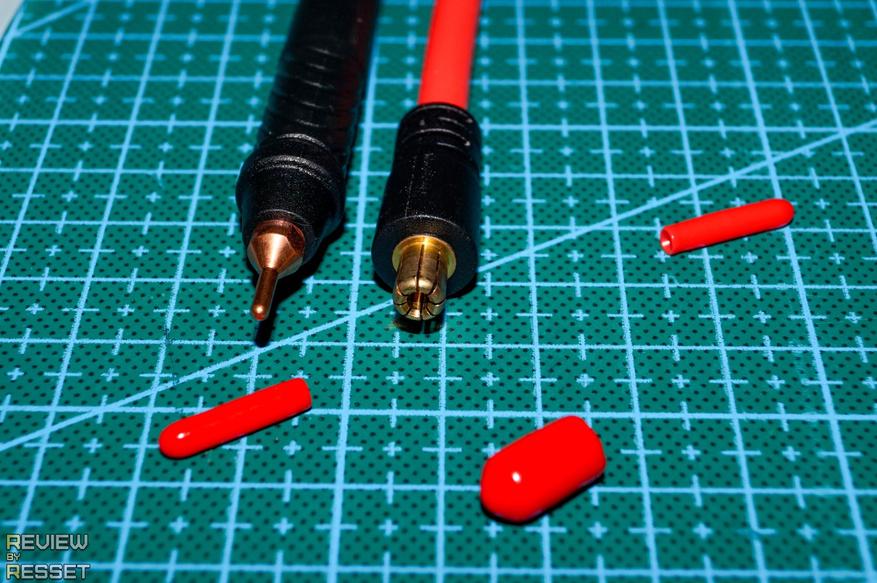

На странице описания и в ранних обзорах были запасные «иглы» и электроды, которые фиксируются за счет трения, в моём случае они с резьбой. Не знаю насколько это решение лучше, но как минимум, выглядит надежнее.

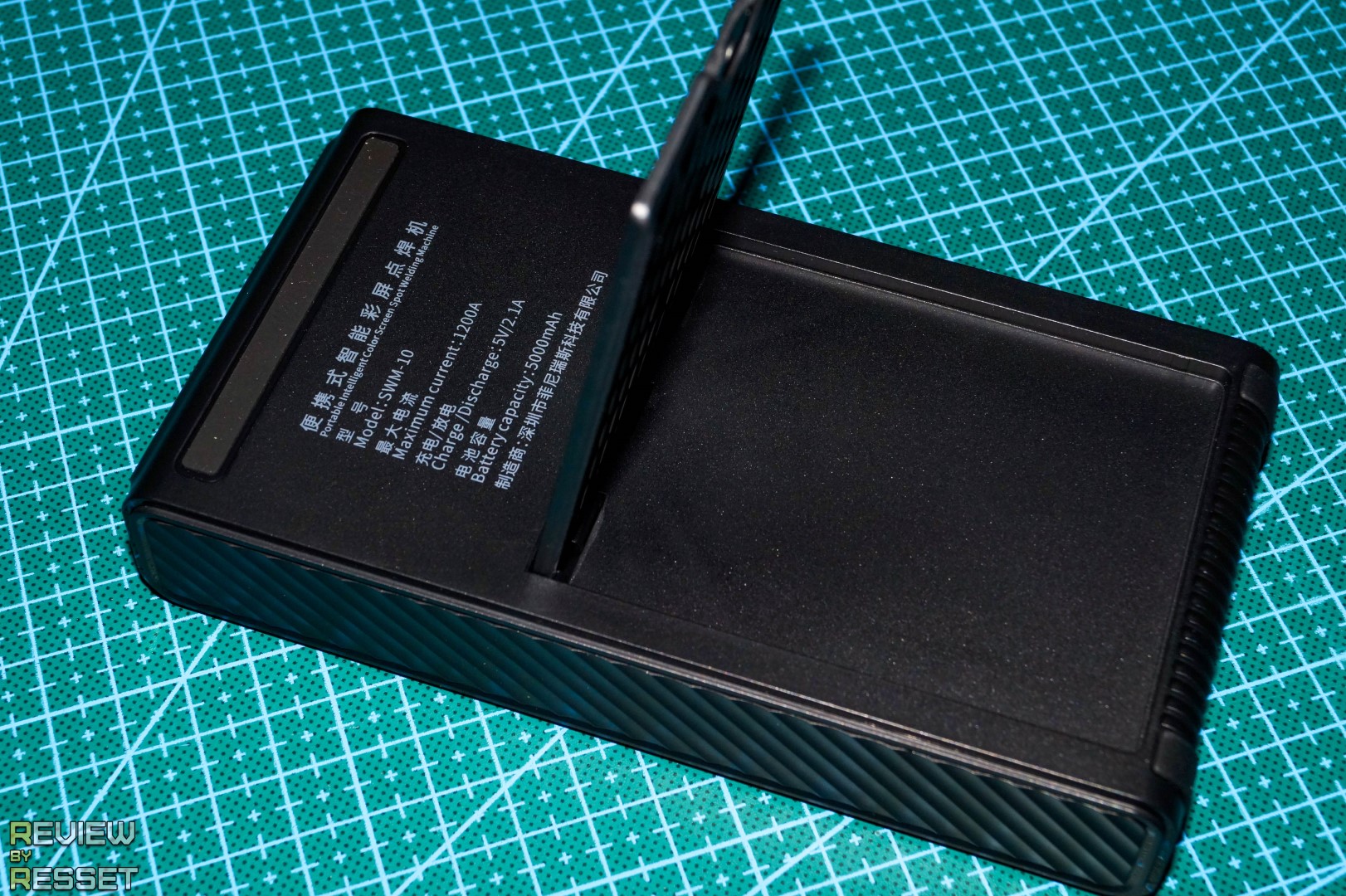

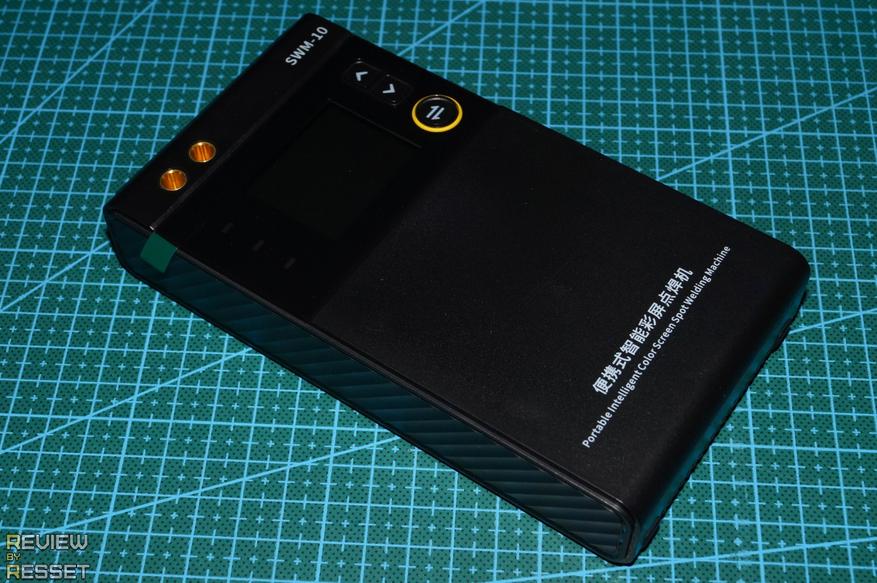

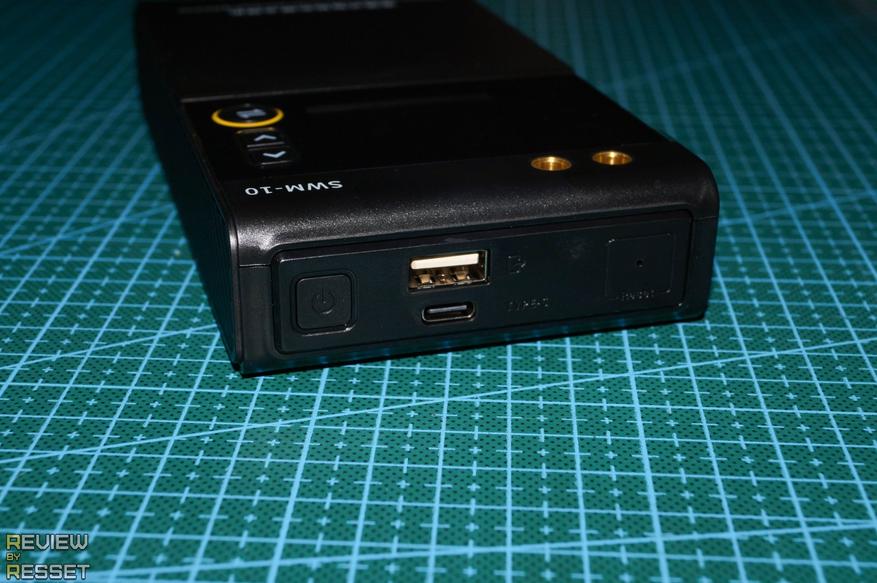

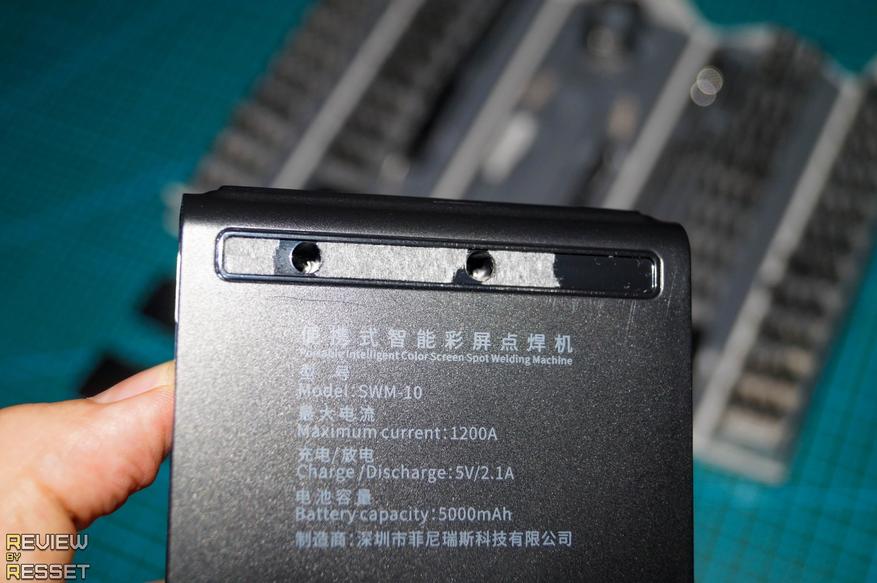

Корпус сварочного аппарата довольно компактный, кирпичик 155*82*28 мм со сглаженными краями. На лицевой стороне расположены разъемы для подключения проводов, небольшой дисплей и три кнопки управления. Сзади имеется откидная крышка, играющая роль подставки, выше продублированы основные характеристики. На верхнем торце расположена кнопка включения, разъем Type-C для зарядки и USB-A для питания внешних устройств в роли павербанка, так же есть отверстие для сброса на случай зависания системы, но я с таким не сталкивался.

Провода вставляются с усилием и держатся хорошо, можно спокойно поднимать за них устройство, не переживая, что оно упадёт при весе 560 грамм.

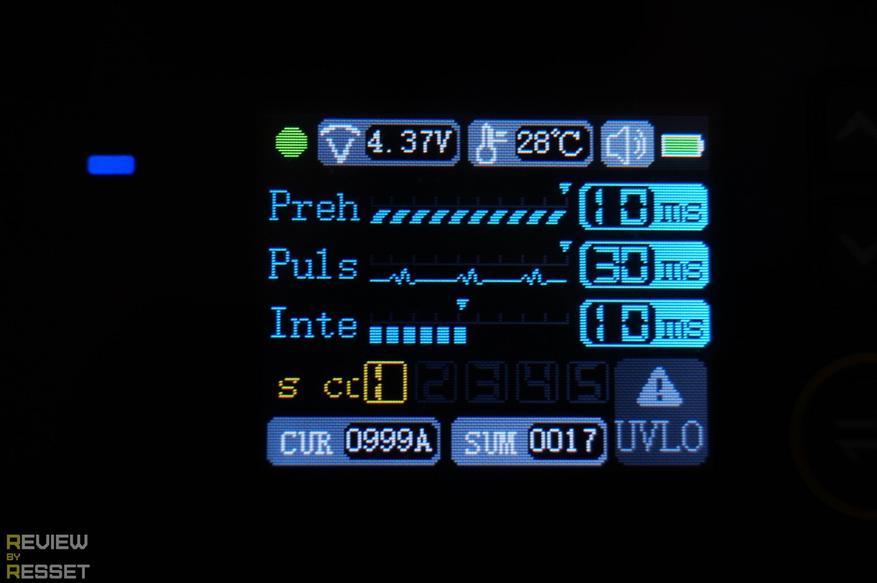

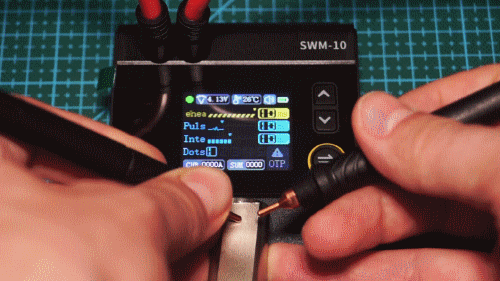

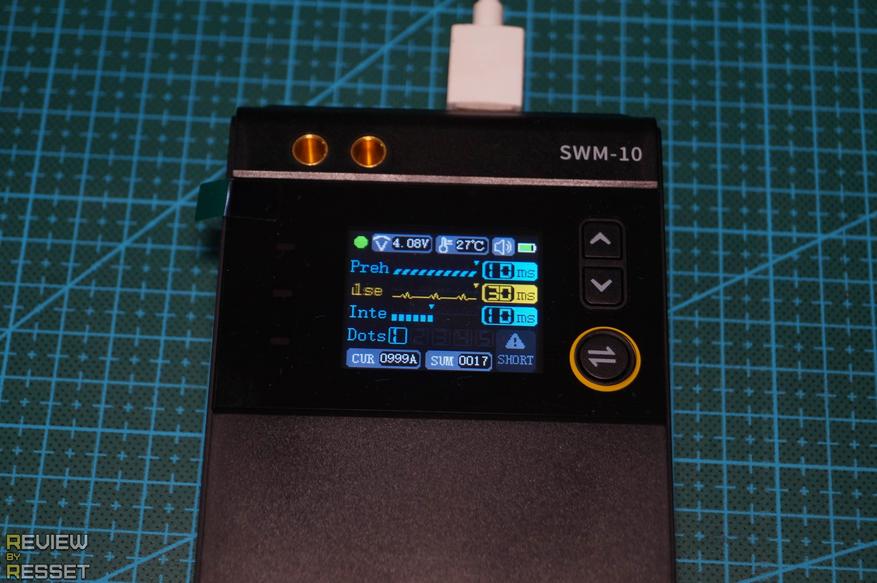

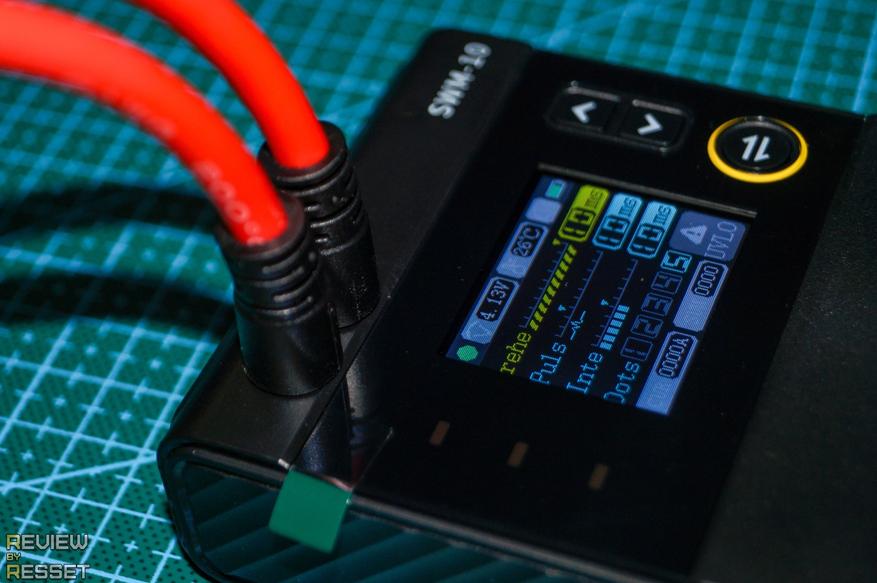

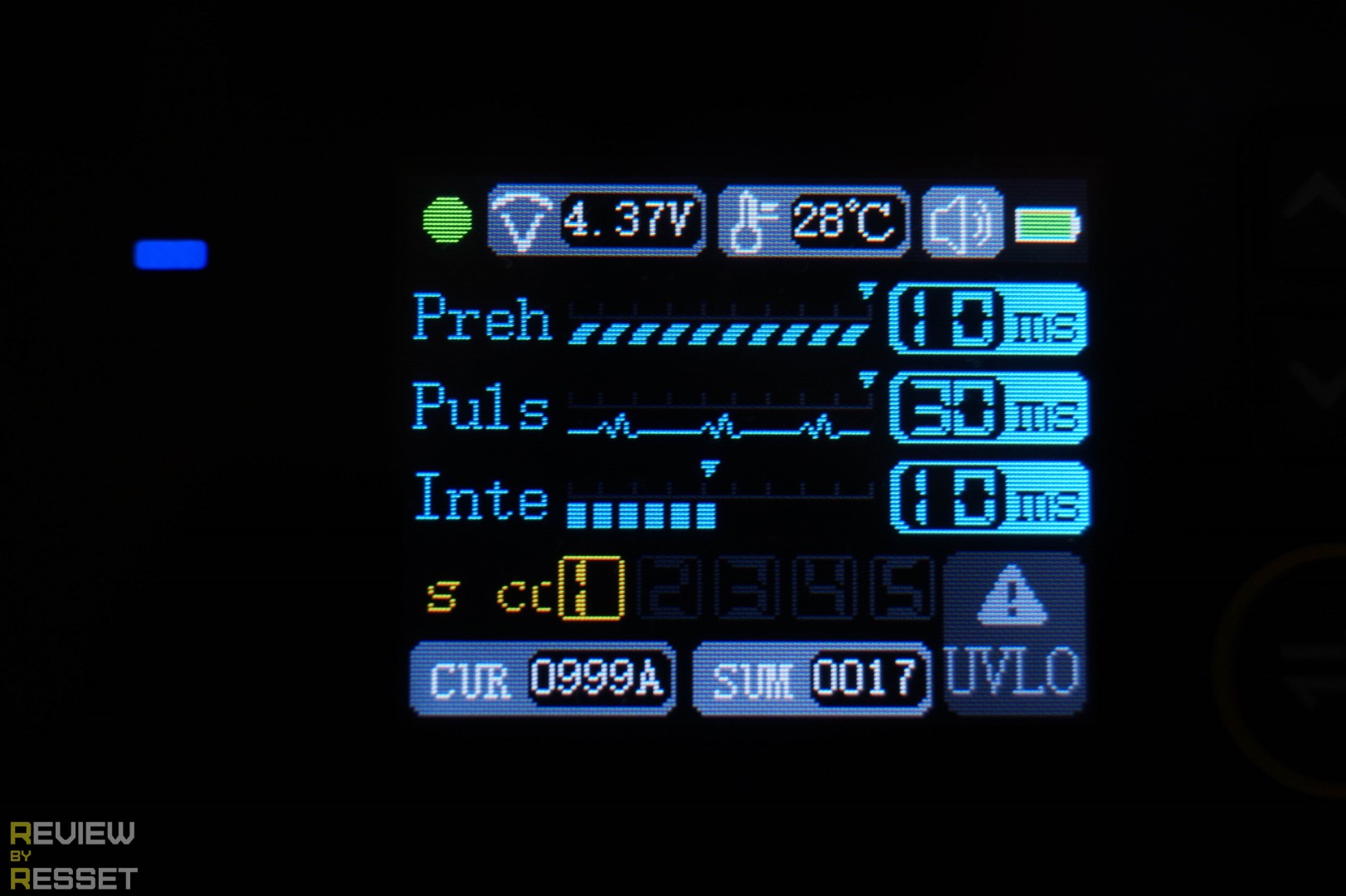

Управление интуитивно понятное, на главном экране можно менять четыре параметра: по поводу Preheat в сети минимум информации, так что пришлось выяснять опытным путём. Это время начального импульса на полной мощности. Насколько понял, он нужен для распрямления пластины и создания предварительных точек контакта перед сваркой, задаётся от 1 до 10мс. Pulse это основной импульс, он настраивается в диапазоне 1-30мс, за это время точки повторно разогреваются, обеспечивая надежное сцепление пластины с поверхностью аккумулятора. Inrerval и Dots позволяют сделать несколько основных импульсов с интервалом от 1мс до 20мс. Может пригодиться для сварки толстой ленты. В нижней части дисплея отображается ток последнего импульса и количество сделанных спаек с момента последнего включения. Забегая вперед, токоизмерительный шунт я не нашел и ток высчитывается в зависимости от текущего напряжения, либо его просадки.

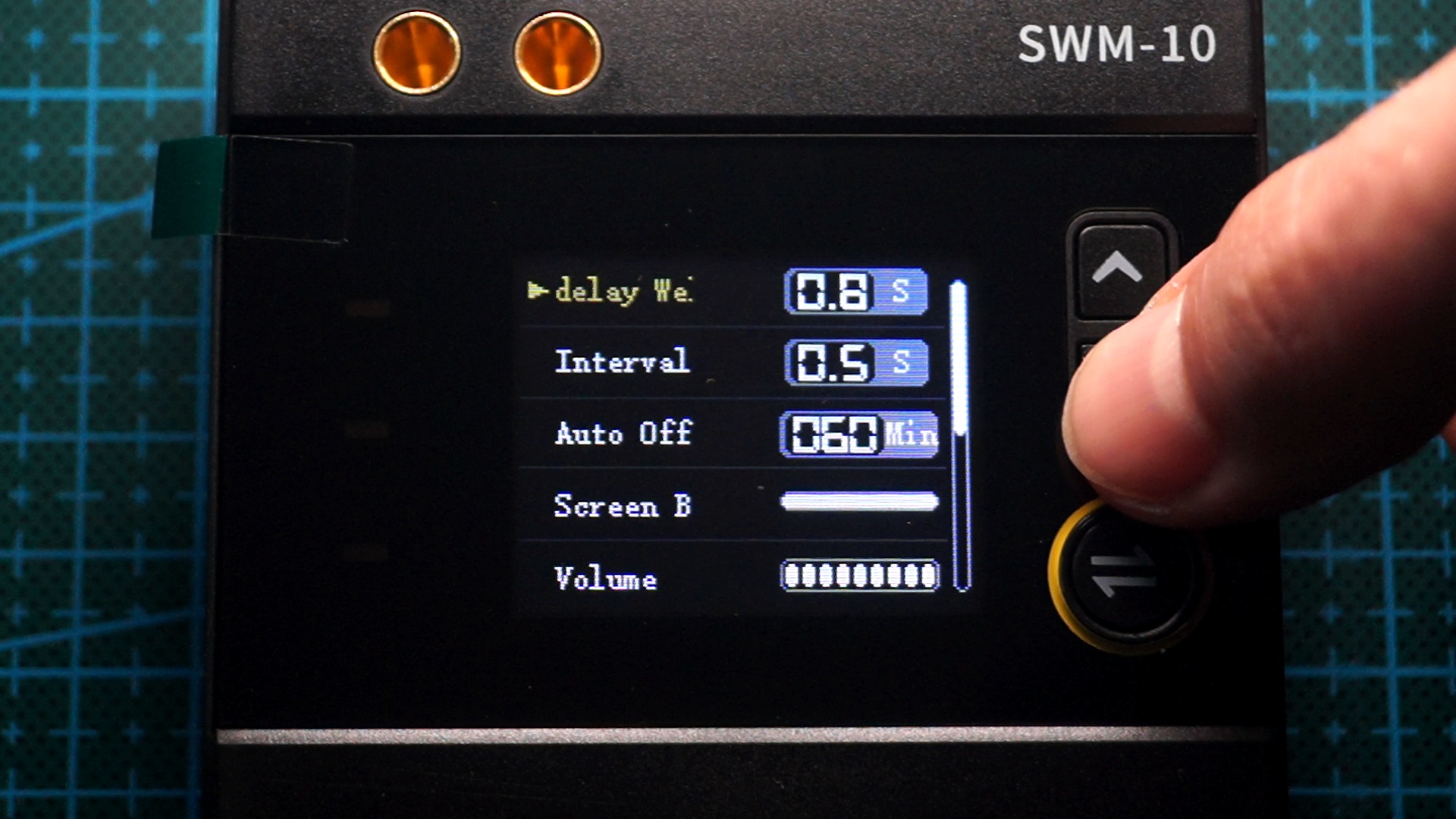

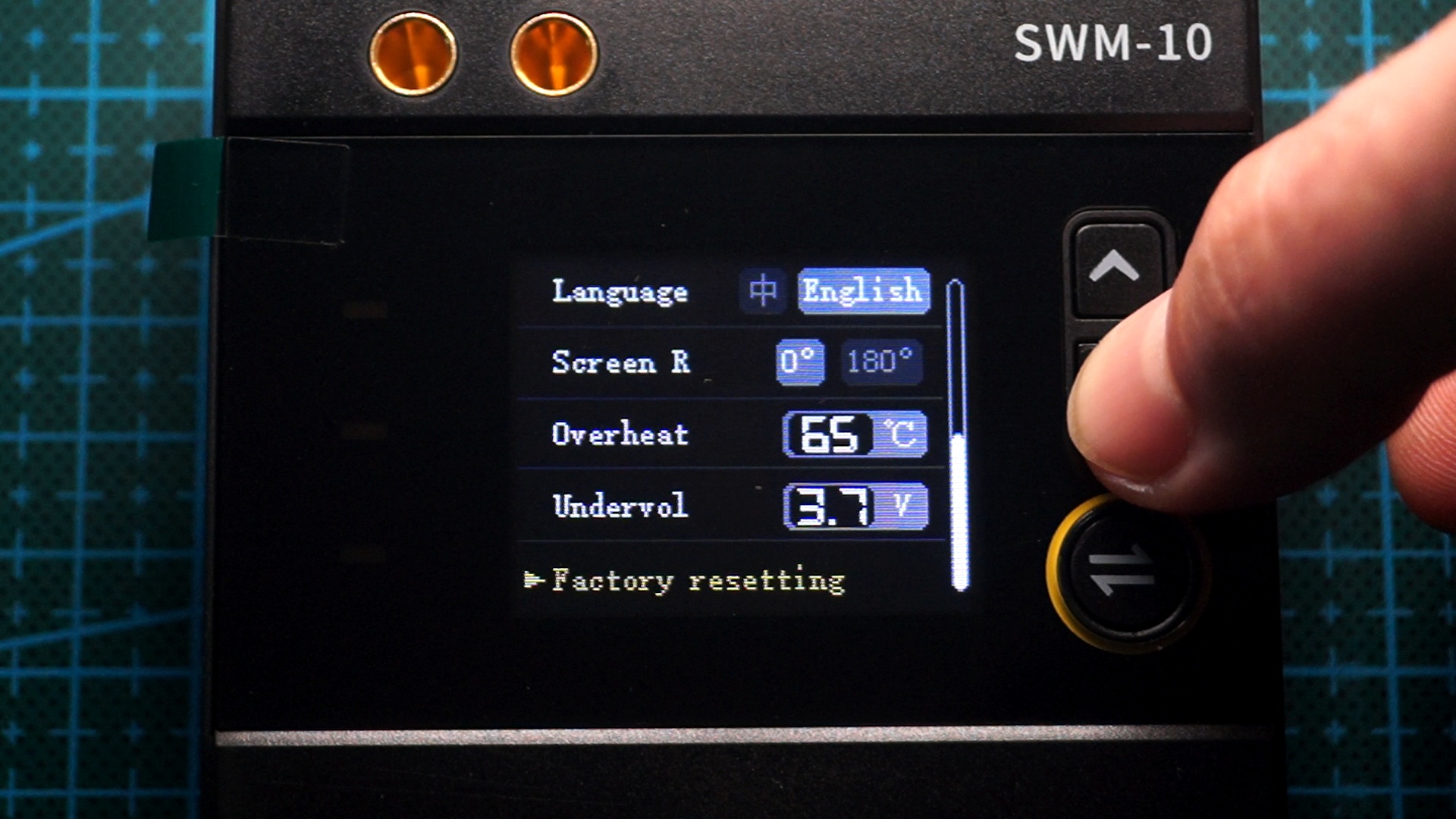

Если подержать нижнюю кнопку, можно перейти в меню основных настроек. Для удобства можно изменить время задержки между касанием пластины и первым импульсом, а так же минимальный интервал между двумя подходами, чтобы не набить лишних точек при случайном сдвиге контакта. Ну, а дальше всё понятно: таймер автоматического отключения, яркость дисплея, громкость звука оповещений, язык, поворот дисплея(мне удобнее было работать, расположив провода над корпусом), а так же защита аккумулятора от перегрева и переразряда.

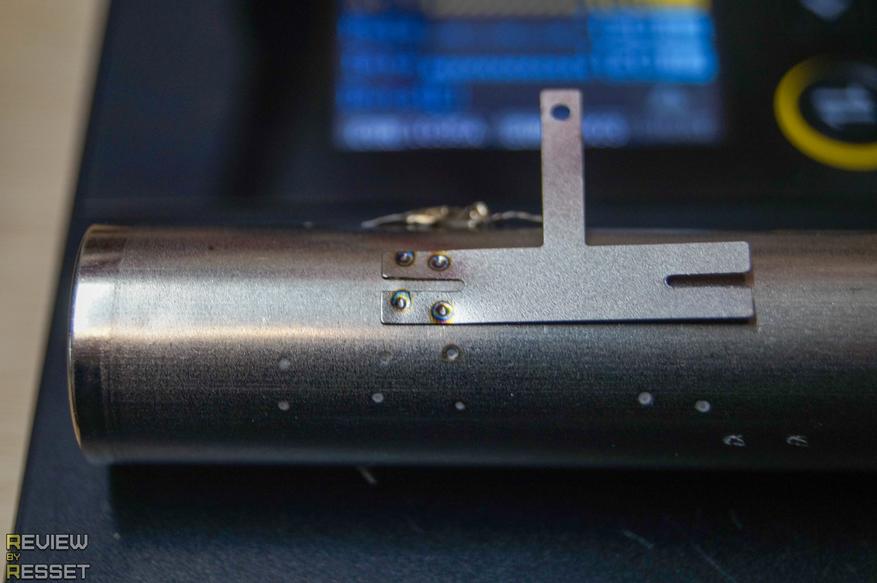

Для примера припаял комплектую 0.2мм ленту. Насколько я понял, это сталь с никелированным покрытием. Менял только время основного импульса с 10мс до 30мс с шагом 10мс, а затем добавлял по одному дополнительному импульсу.

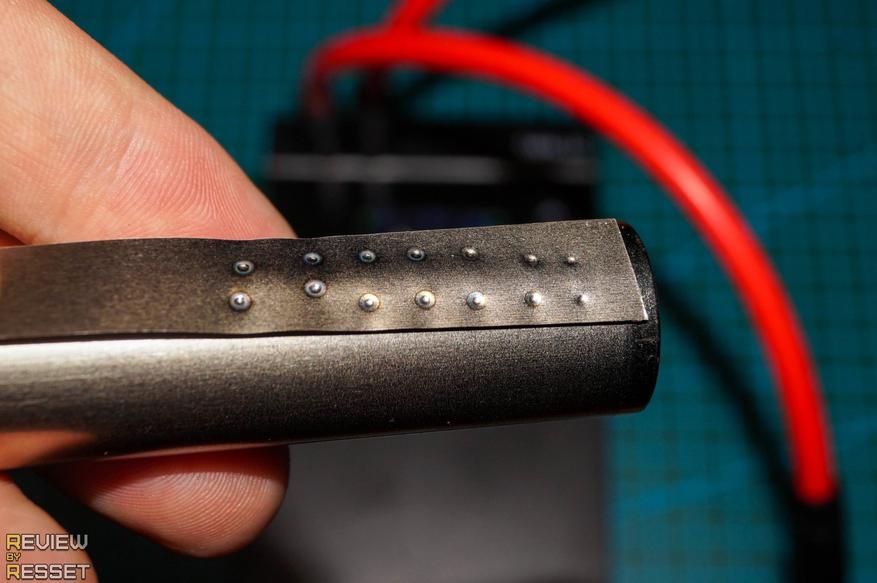

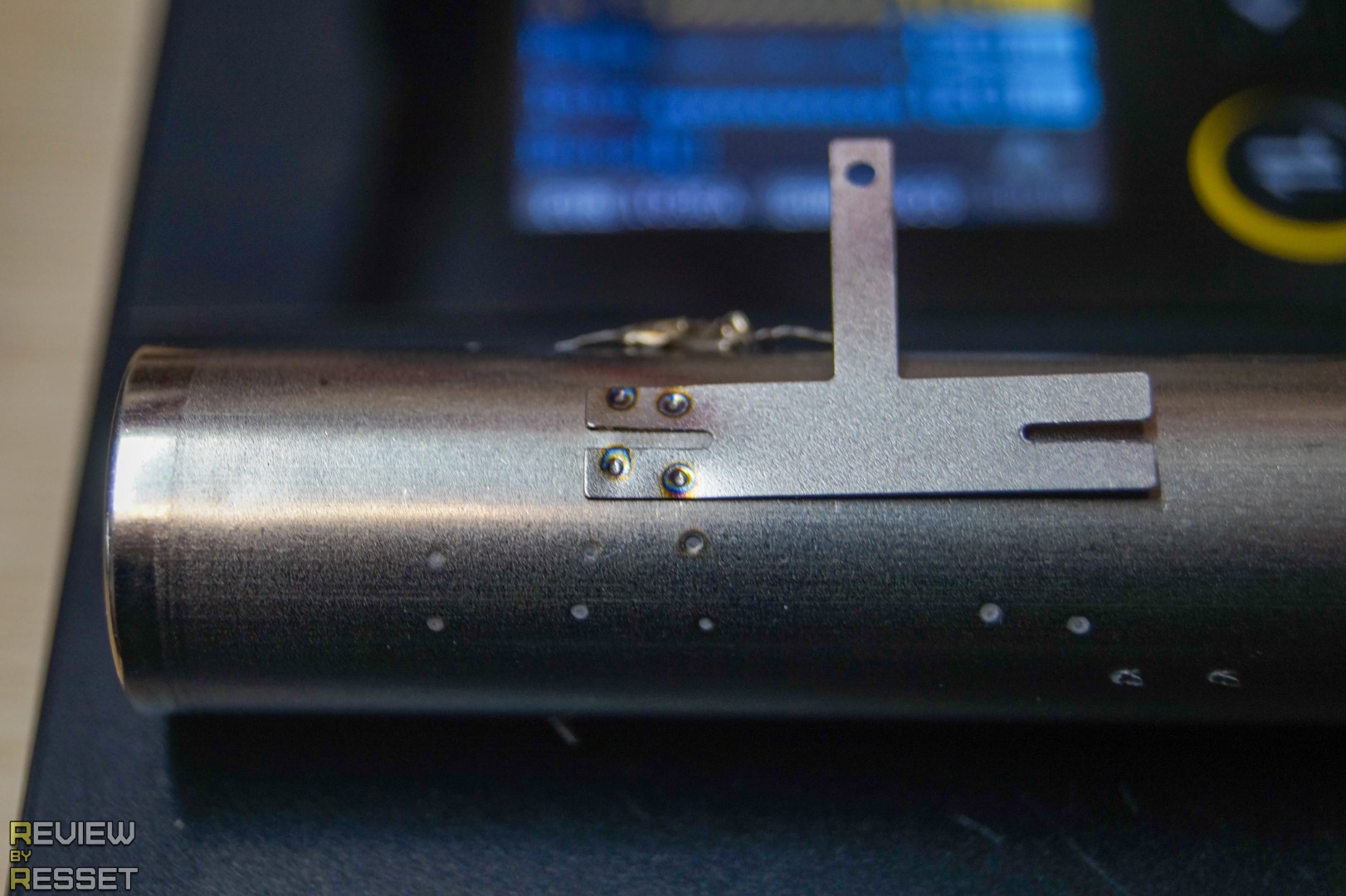

А вот и результат ближе. Видно, что при 10мс металл пластины совсем не прогрело, при 20мс уже проявился ореол и при 30мс прогрев стал максимальным. Добавление дополнительных импульсов на размер пятна контакта не влияет.

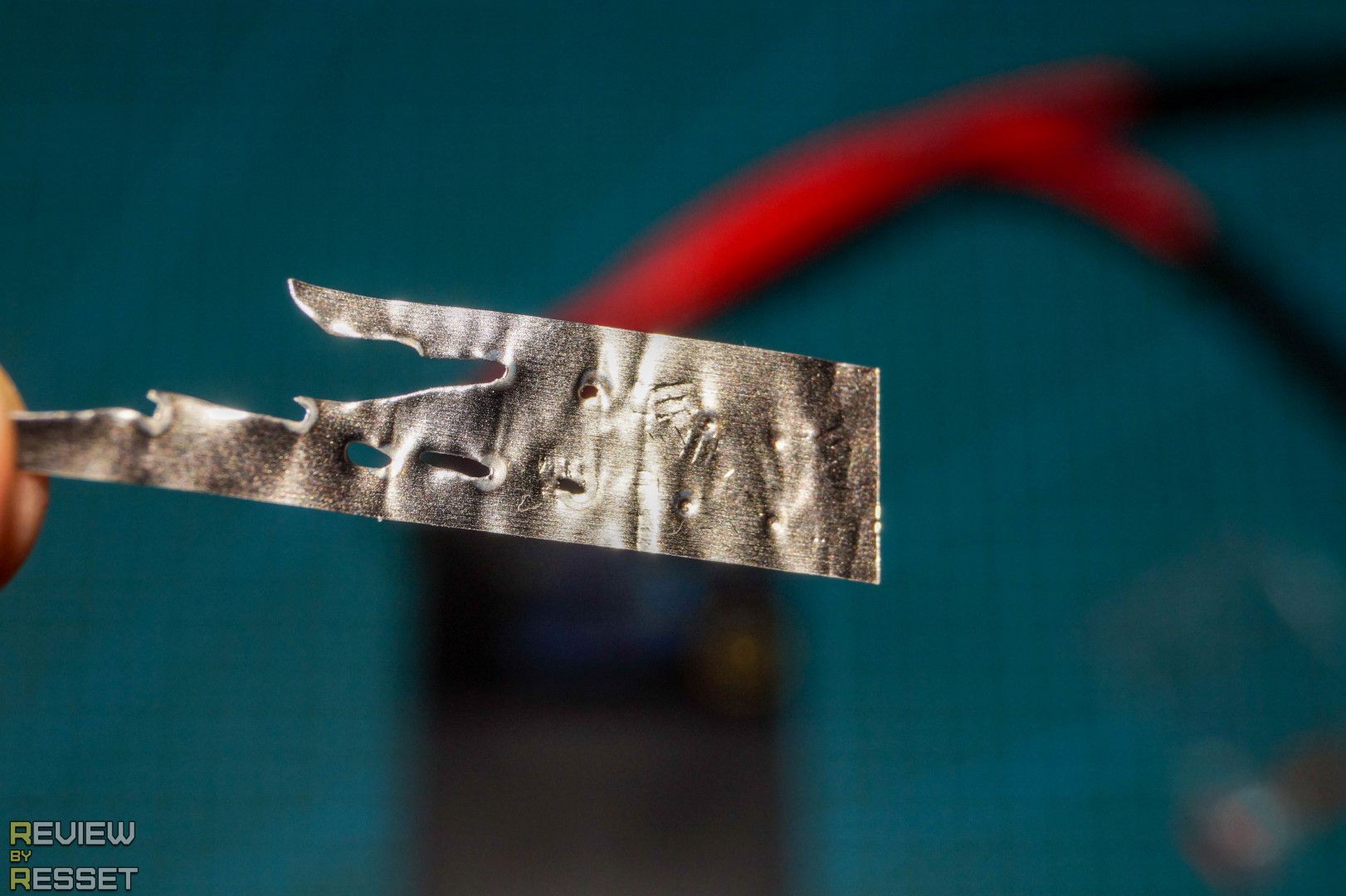

Но вот при попытке оторвать ленту, разница всё-таки чувствуется. Начиная с 30мс она отделяется с «мясом», так что и одного импульса будет хватать, но после двух площадь спайки всё же увеличивается и нужно прилагать больше усилий для отрыва.

И вот вроде всё хорошо, обещали сварку до 0.25мм и при нескольких импульсах это вполне реально, но тут стальная лента, покрытая никелем, её проще сваривать. У меня завалялась 0.15мм лента из чистого никеля(как утверждал продавец). Она должна выдерживать токи, как и 0.2мм стальная, этот металл не подвергается коррозии при повреждении, но «капризнее» в работе.

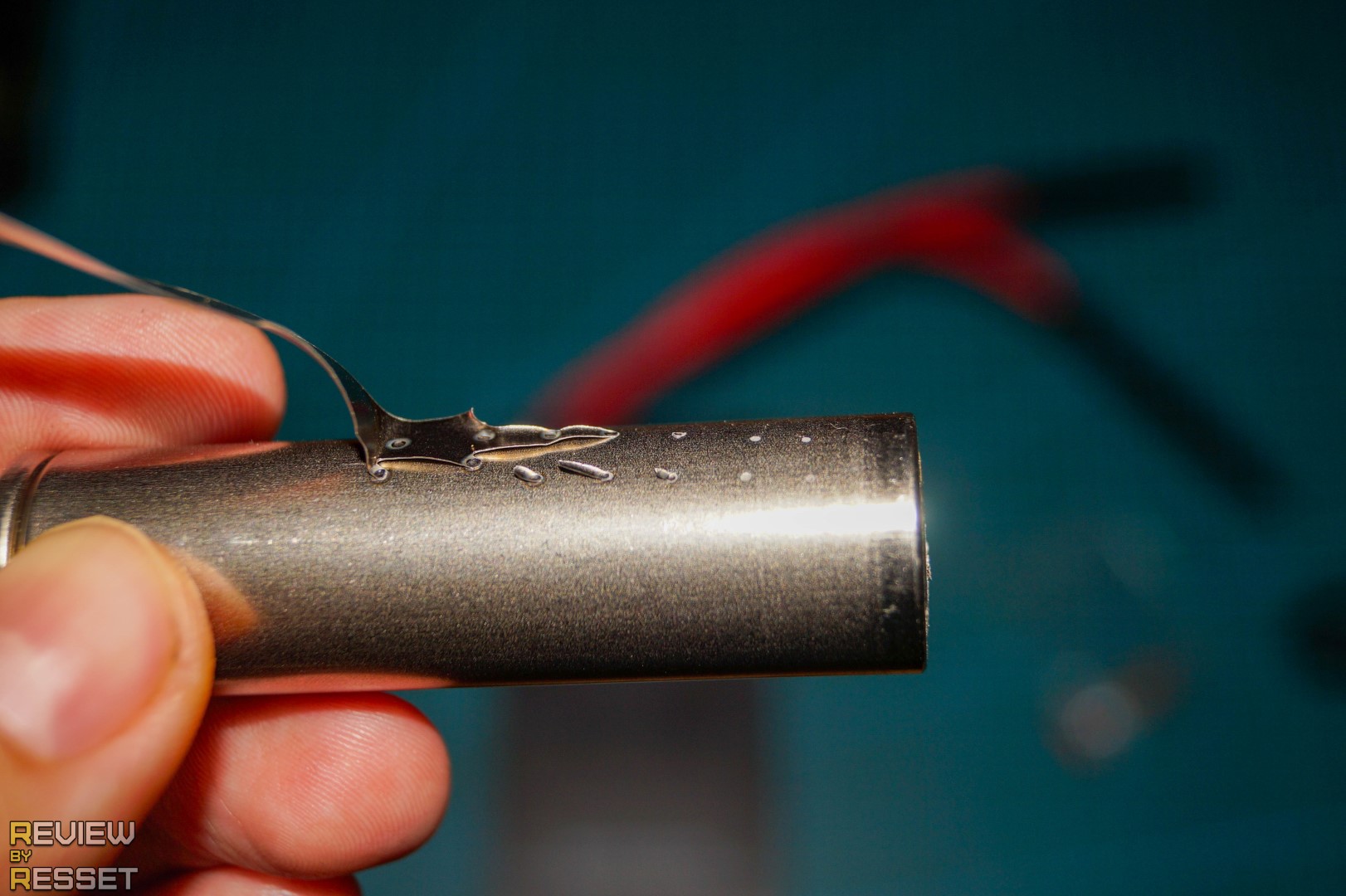

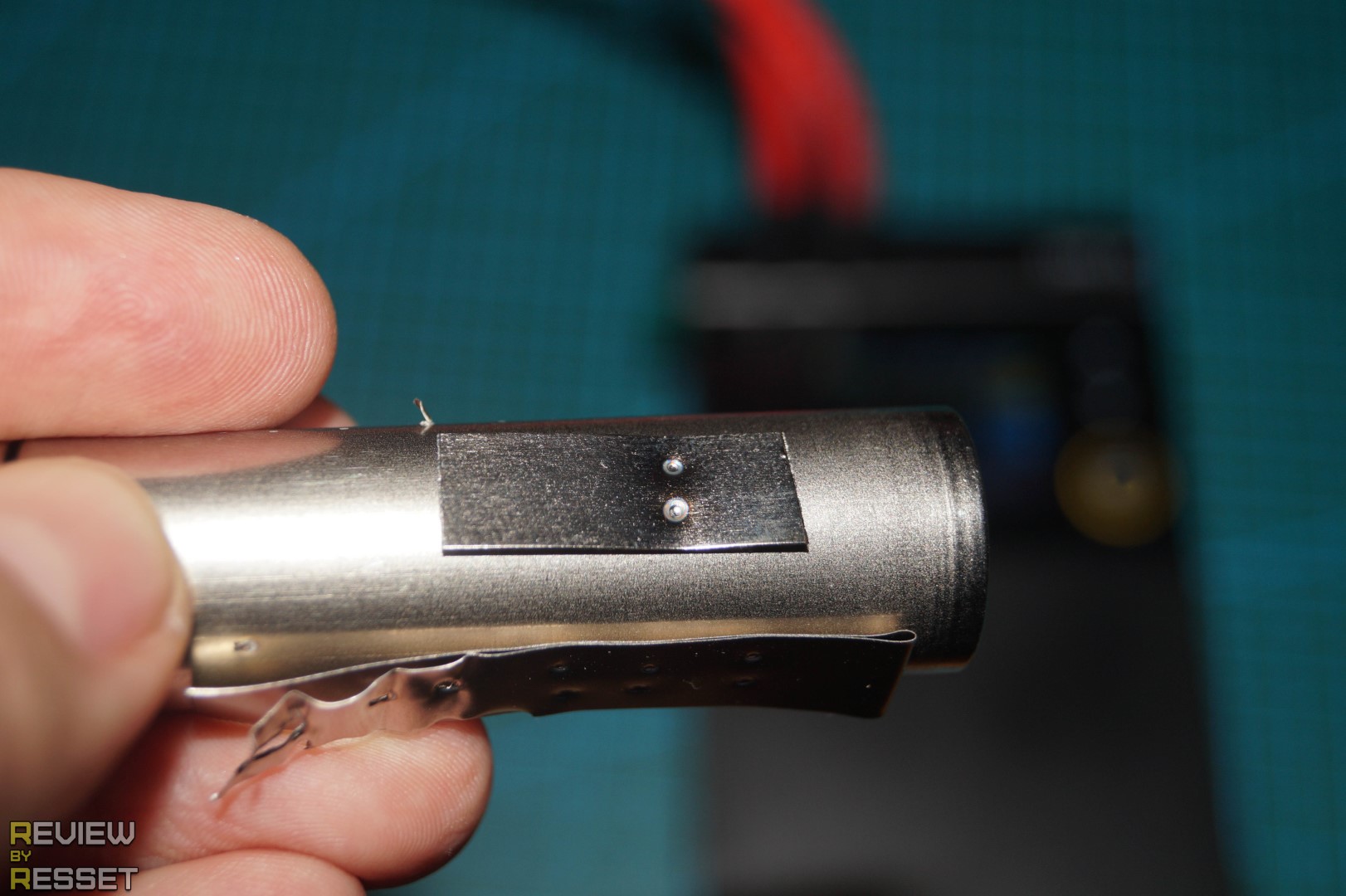

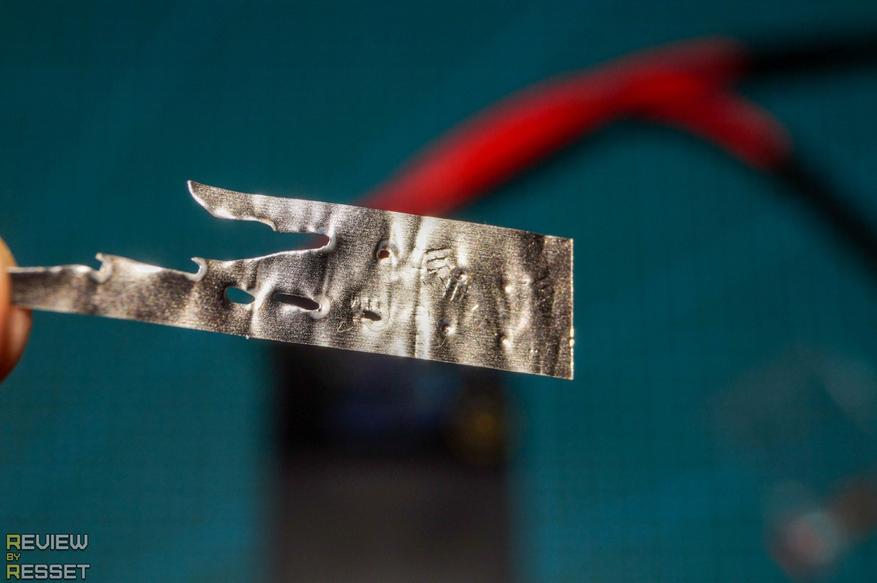

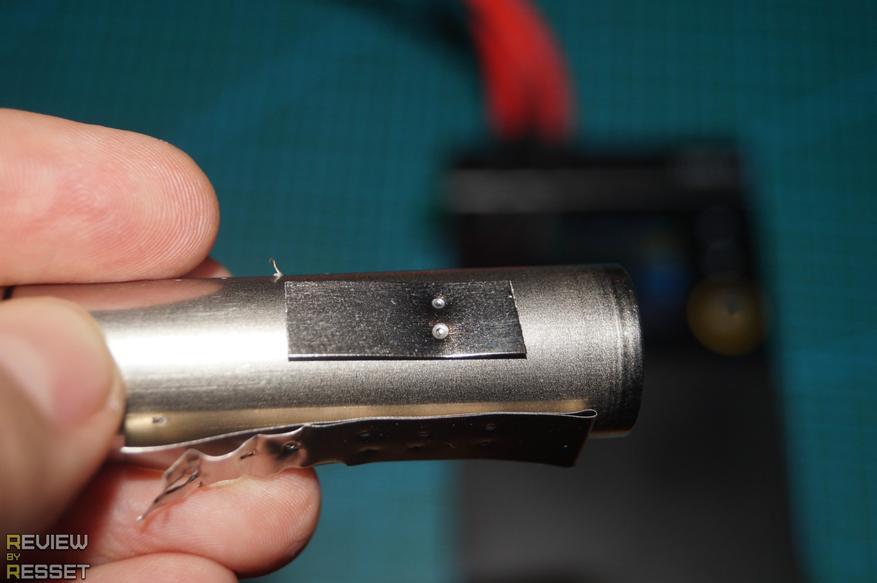

Использовал одиночный импульс 30мс и как по мне, внешний вид точек немного отличается от тех, что были раньше. Несмотря на меньшую толщину, сварка оказалась менее надежной и только один контакт оторвался с частью пластины. В сети пишут, что для работы с чистым никелем нужно тщательно обрабатывать и обезжиривать поверхности, но сомневаюсь, что все придерживаются этого правила при создании аккумуляторных сборок.

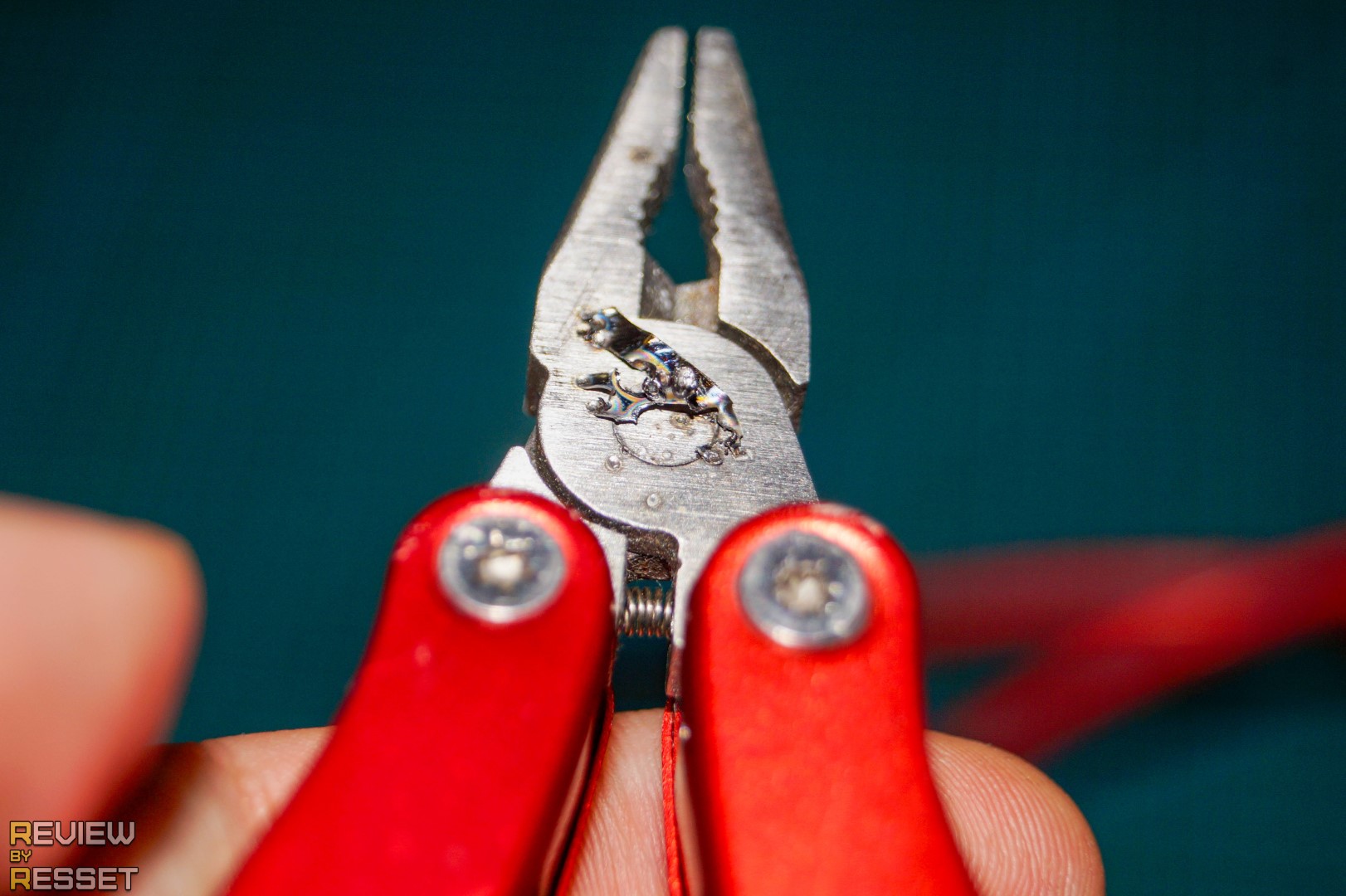

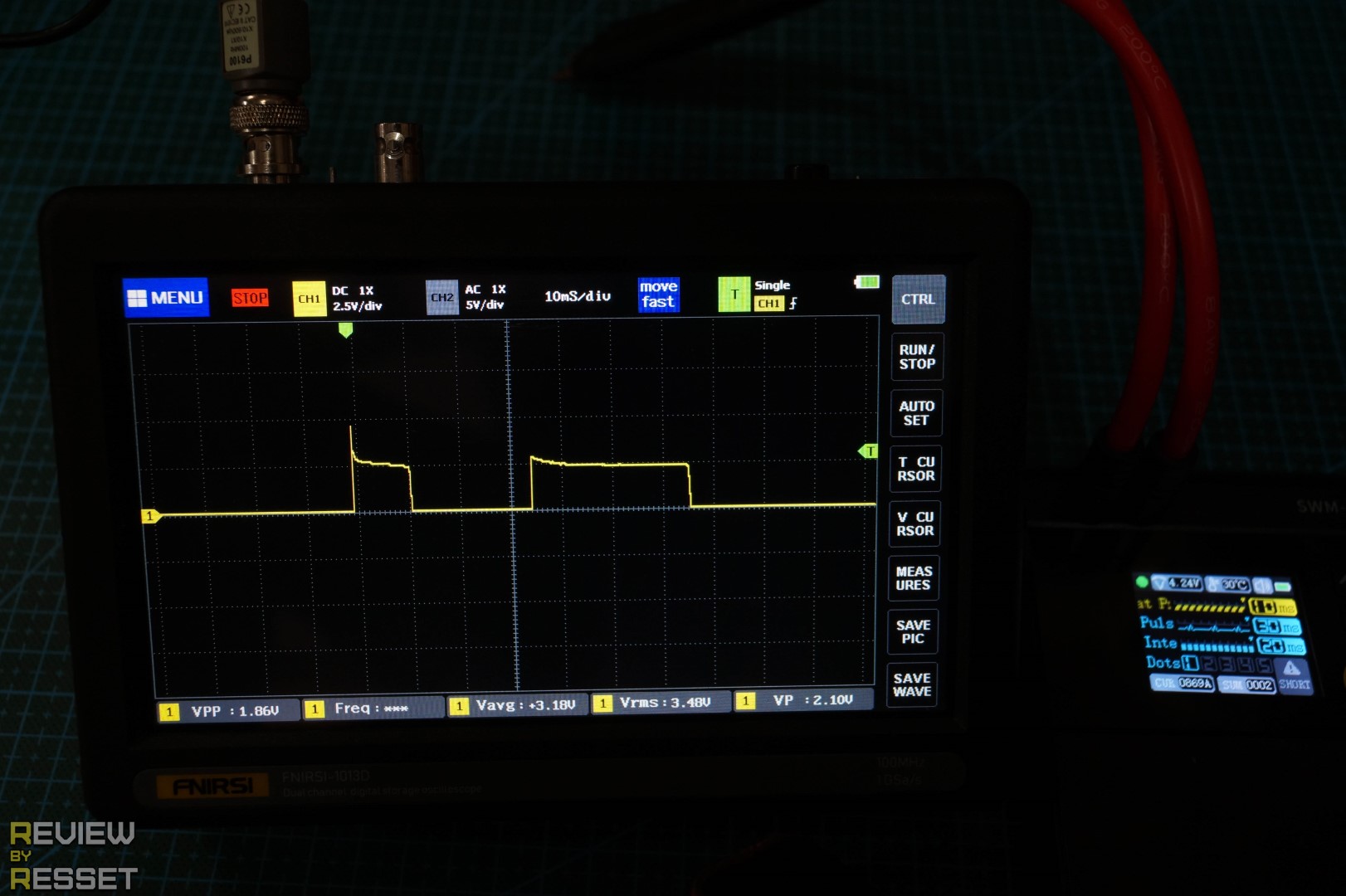

Кстати, я же пока разбирался что такое Preheat, подключал к щупам осциллограф и приваривал эту самую ленту к небольшому мультитулу, в надежде, что к металлу то она точно хуже прилипнет. По форме сигнала видно, что предварительный импульс отличается от основного только урезанной длительностью, а пластину отрывал с «мясом», после чего еще долго пришлось избавляться от оставшихся кусков.

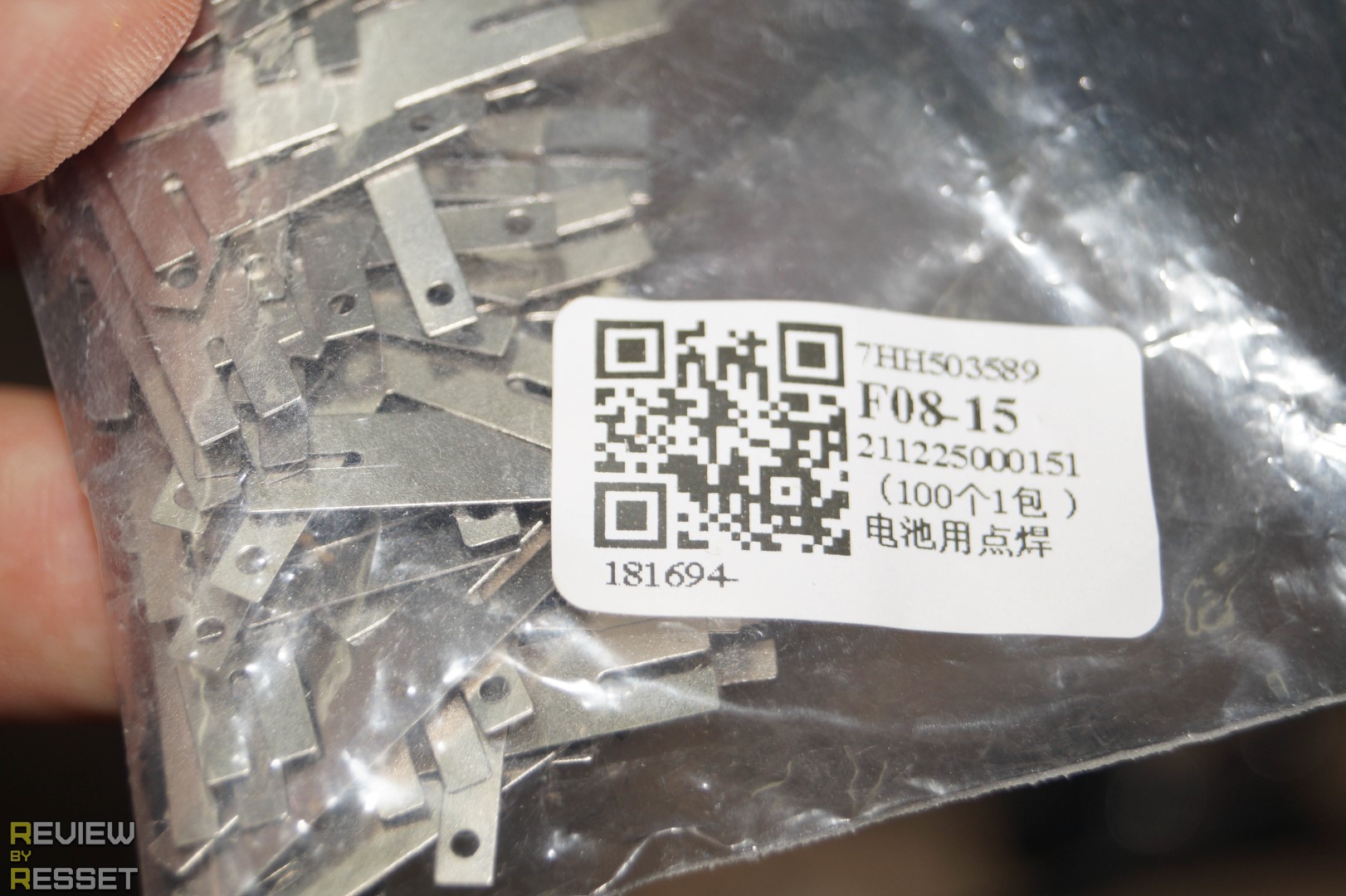

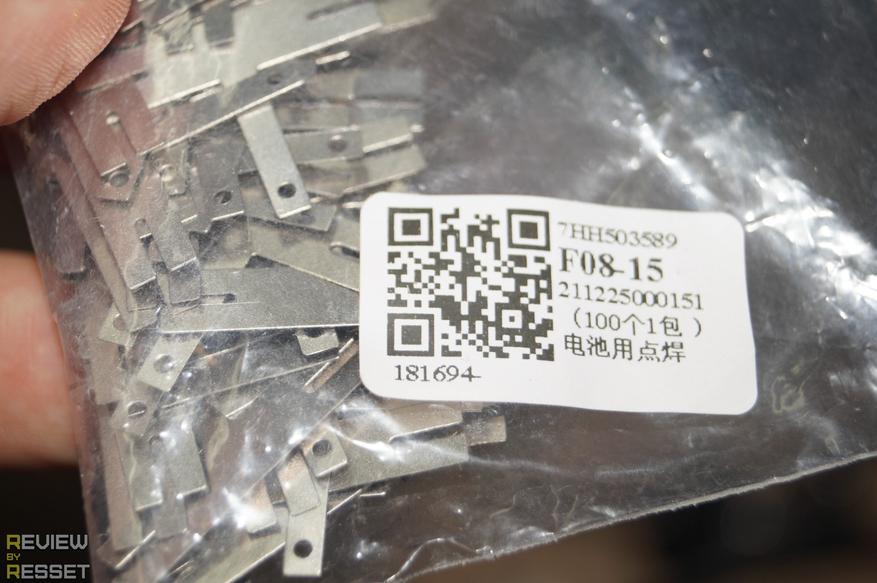

Нашел еще вот такие огрызки, которые тоже якобы должны были быть из никеля. Удобный формат для переборки однорядных аккумуляторов шуруповертов и прочего инструмента небольшой мощности.

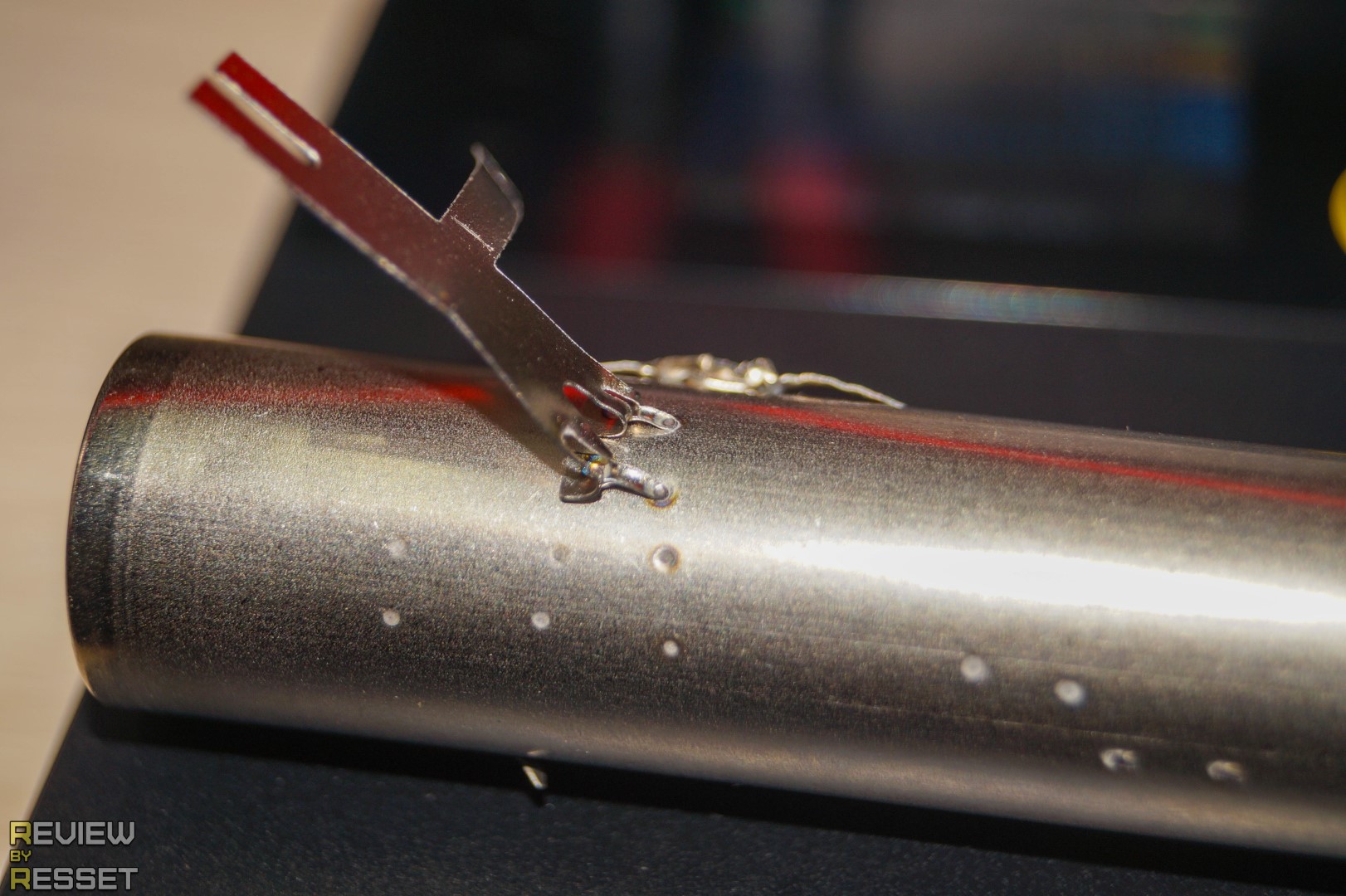

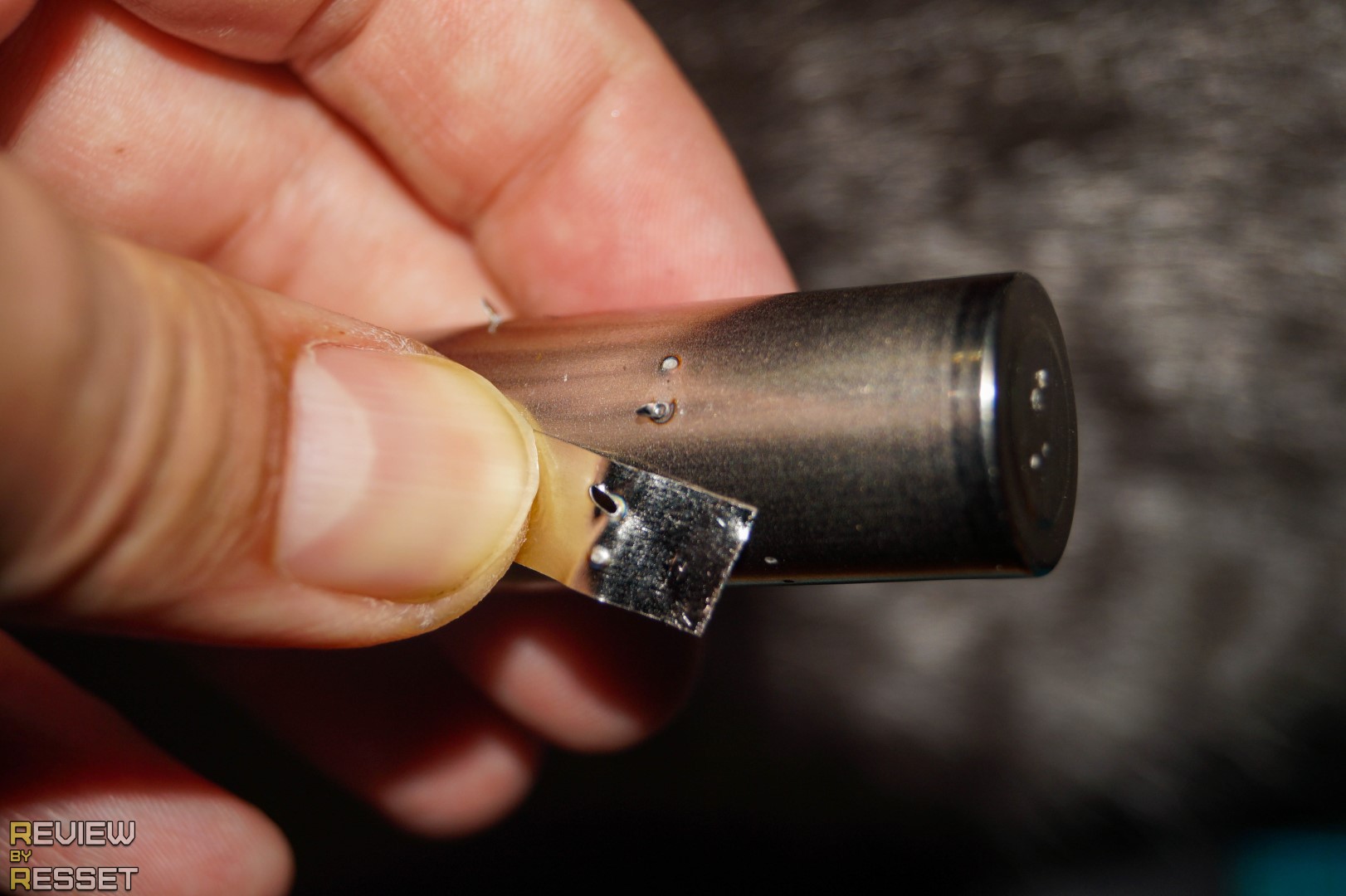

Приварилось намертво, даже первые две точки не смог сорвать. Но цвет побежалости похож на тот, что был у комплектной пластины, так чт могли обмануть по поводу состава и это тоже сталь с покрытием.

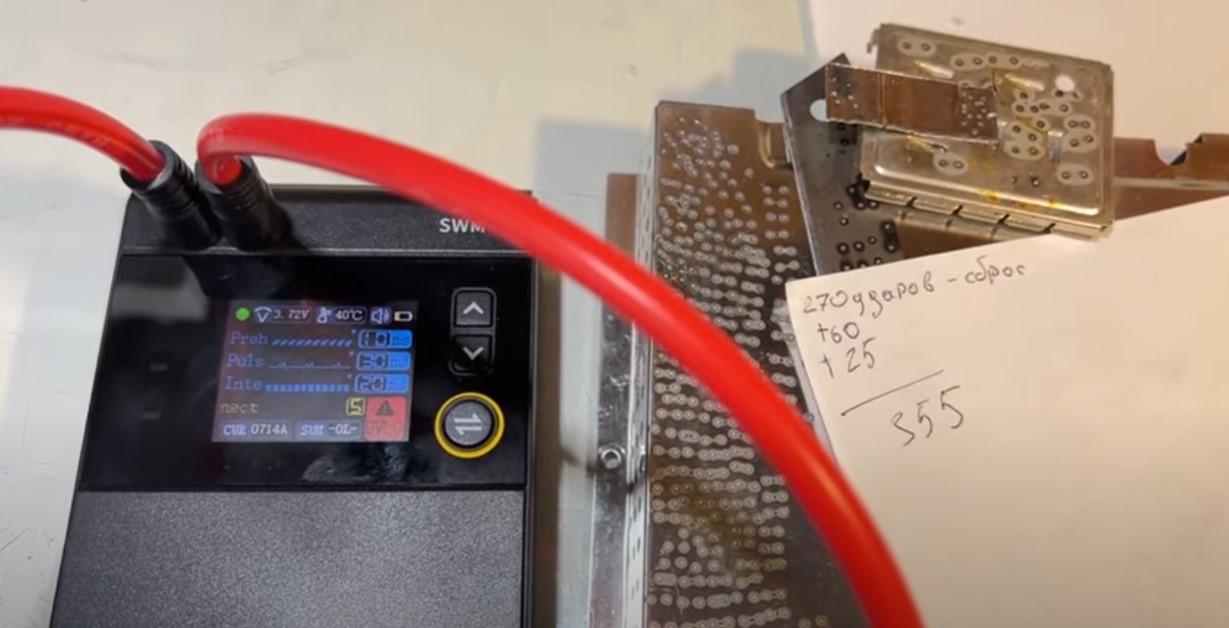

Я лично автономность не проверял, но пока искал назначение опции преднагрева, наткнулся на тест, в котором автор получил 355 импульсов с параметрами, выкрученными на всю.

Скриншот из видео
Источник: www.youtube.com

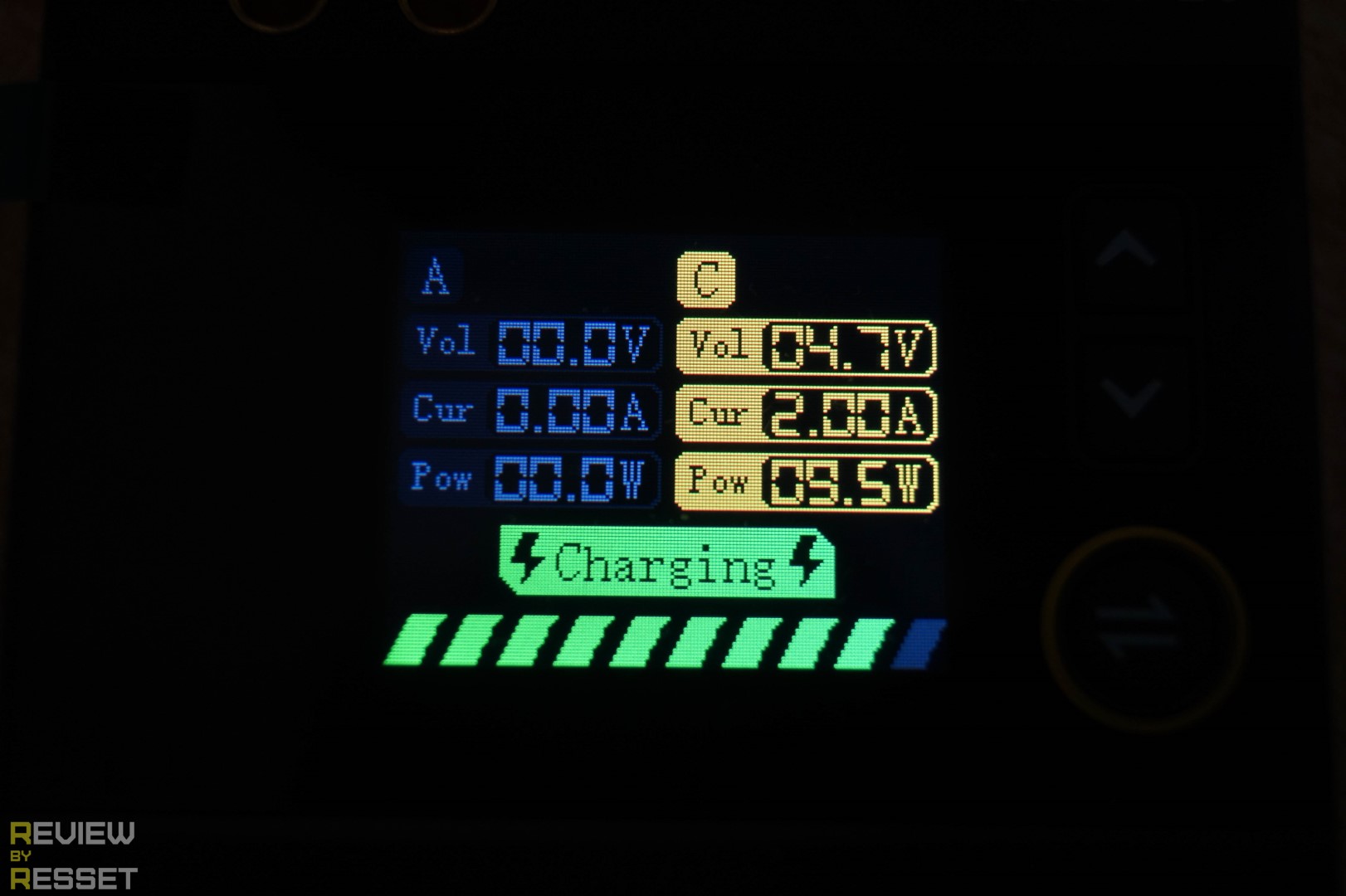

Если коротко нажать на кнопку питания, появляется интерфейс зарядки/павербанка с отображением текущего напряжения и тока. A с синей палитрой это разъем USB, С с желтой палитрой это вход Type-C. Аккумулятор заряжается до 4.4В, не знаю, ошибка ли это в прошивке или так и должно быть.

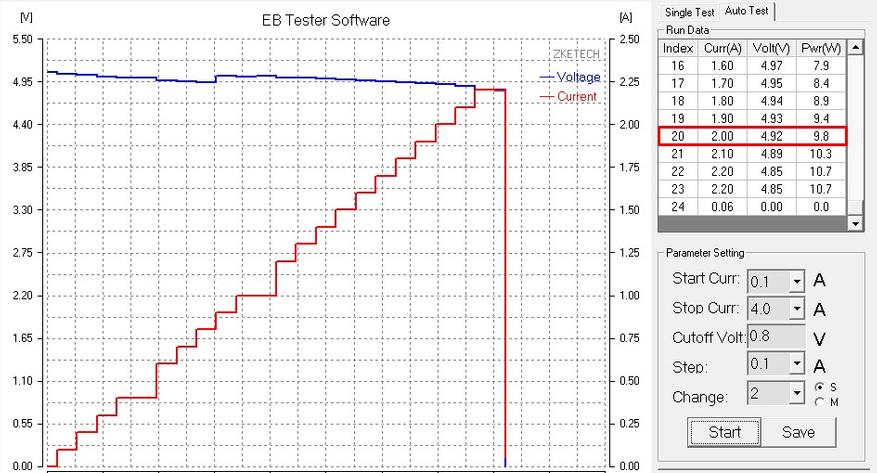

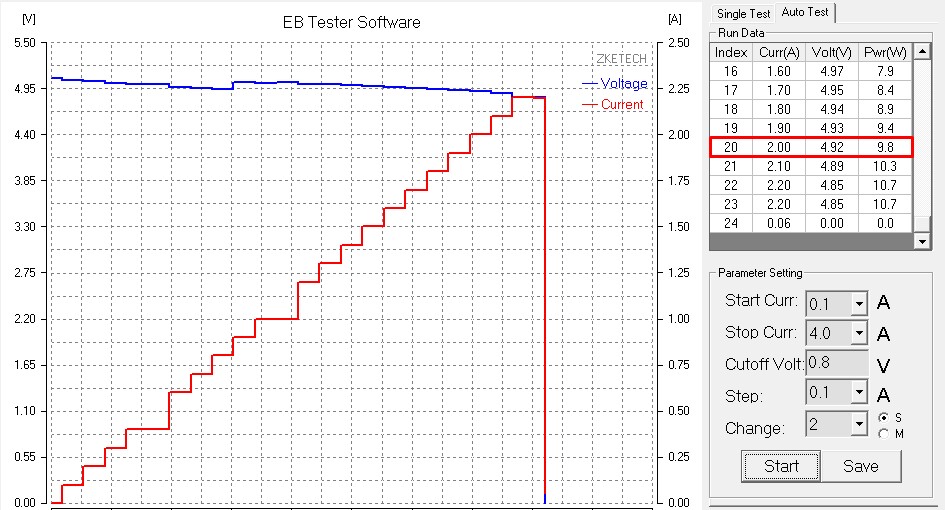

При подключении нагрузки, выходное напряжение почему-то занижается. При токе 1А на дисплее отображало 4.7В, но судя по фактическим данным, такой просадки не было, даже при 2А значение не опустилось ниже 4.9В.

Что внутри

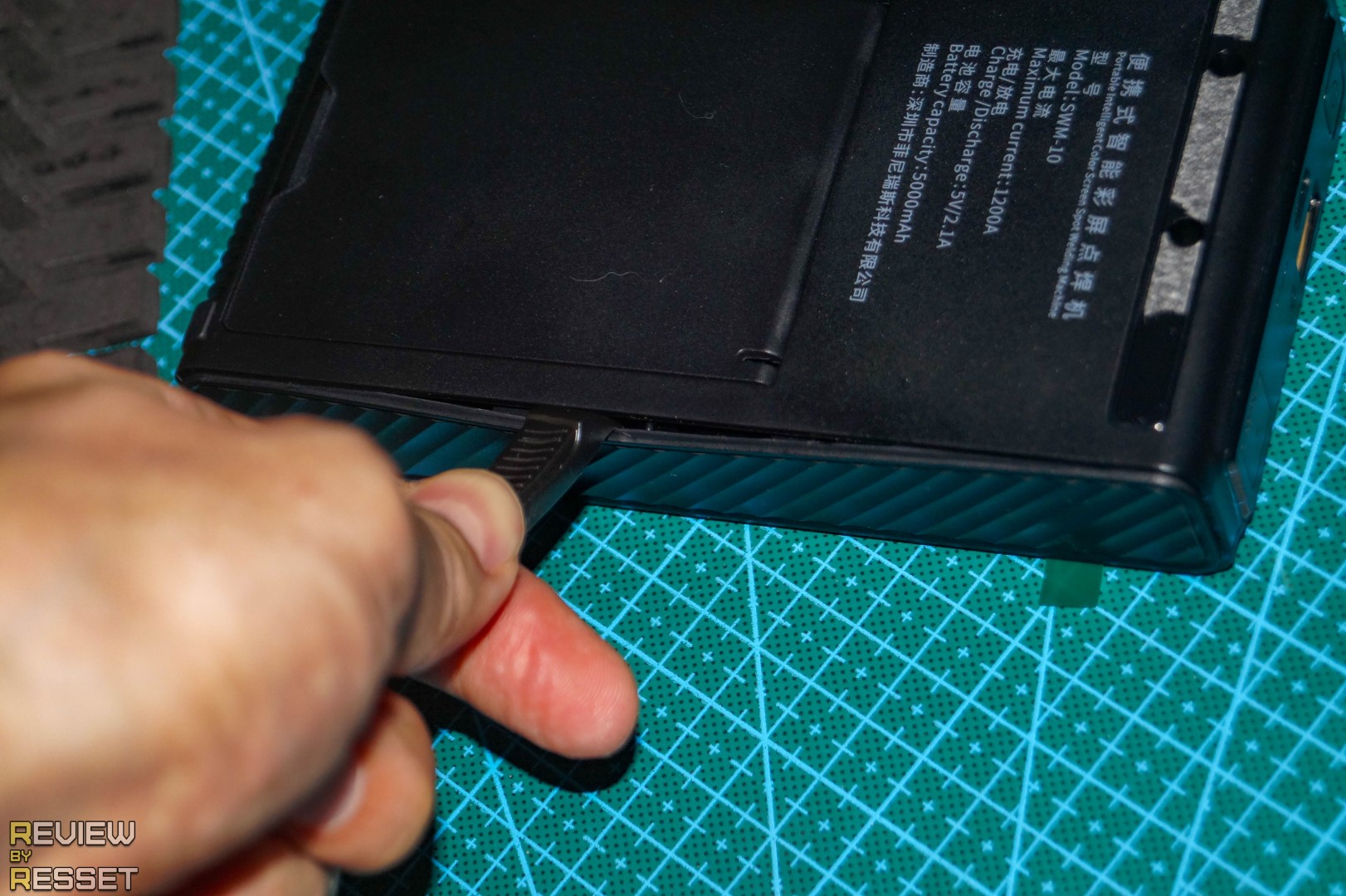

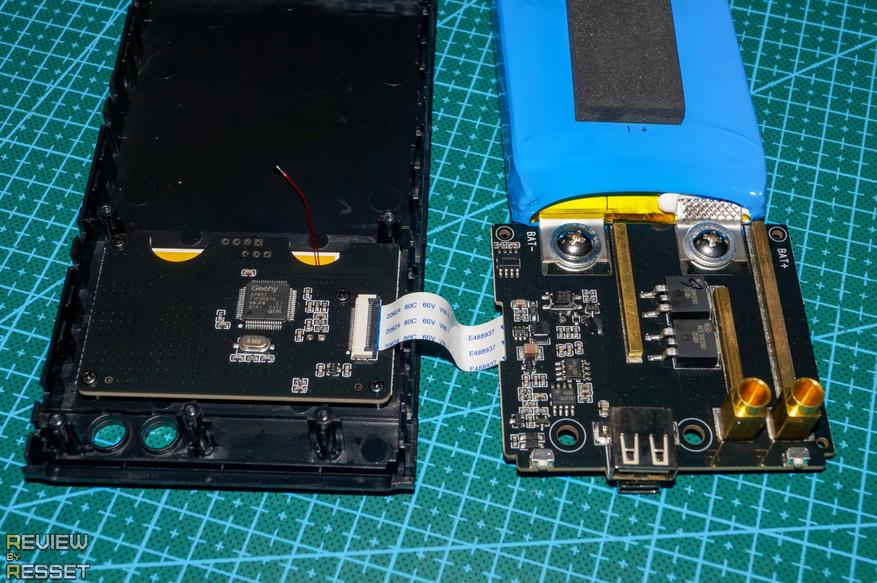

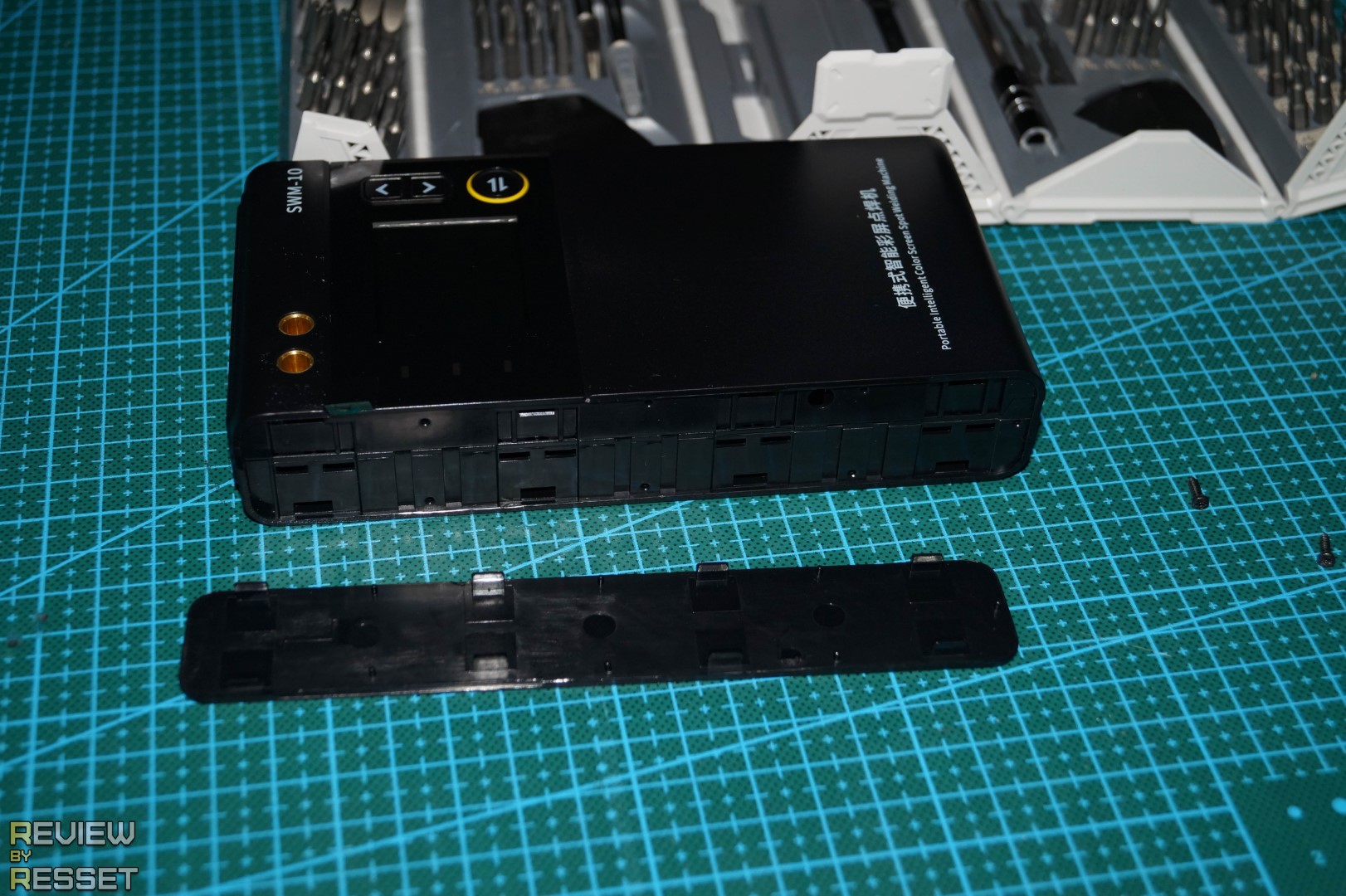

Корпус собран хитро, под прорезиненной вставкой есть два шурупа, но оказалось, что этого мало и половинки дополнительно удерживают боковые пластины, которые очень плотно сидят на своих местах, а под ними спрятаны дополнитеьлные защёлки.

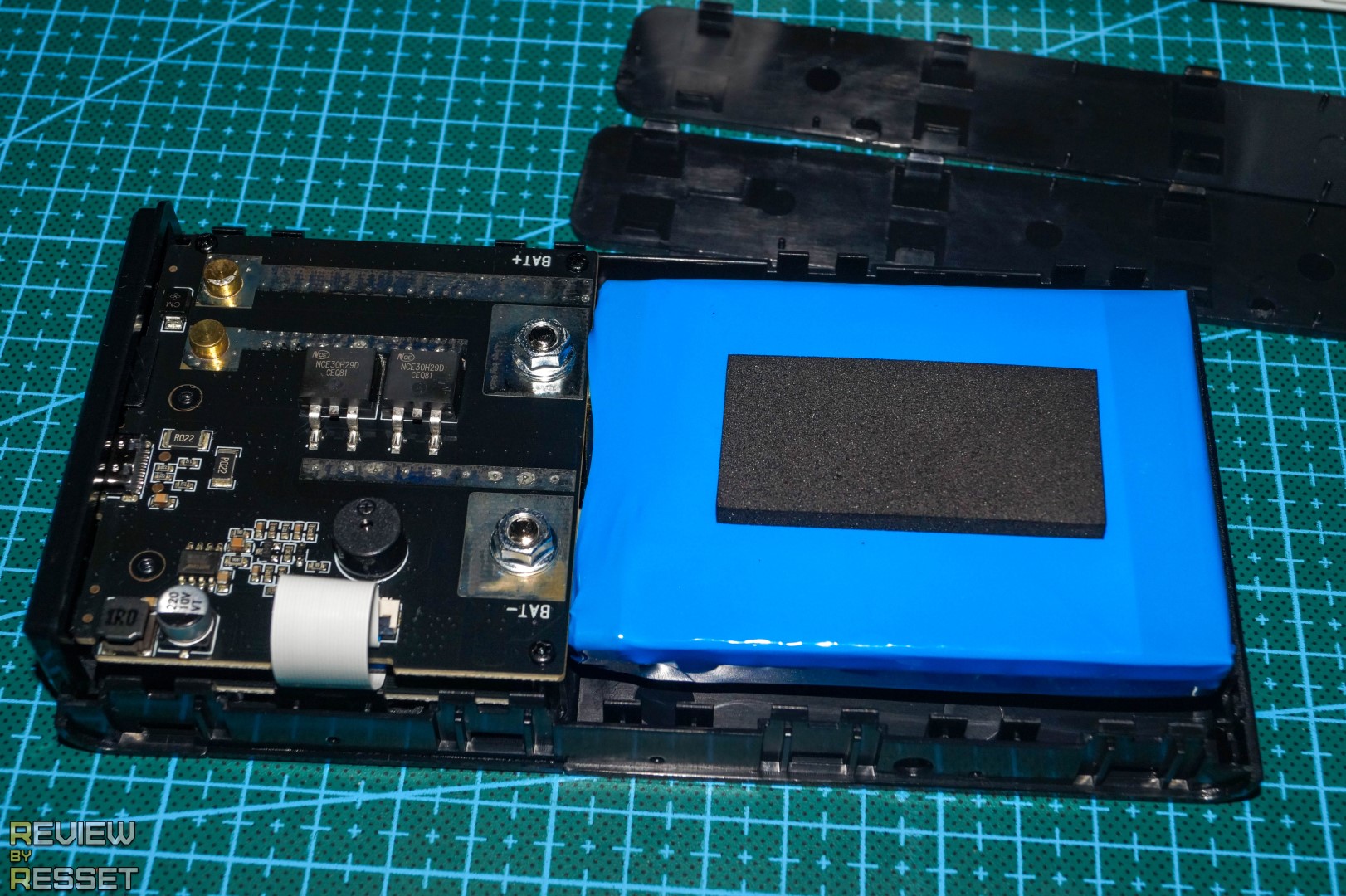

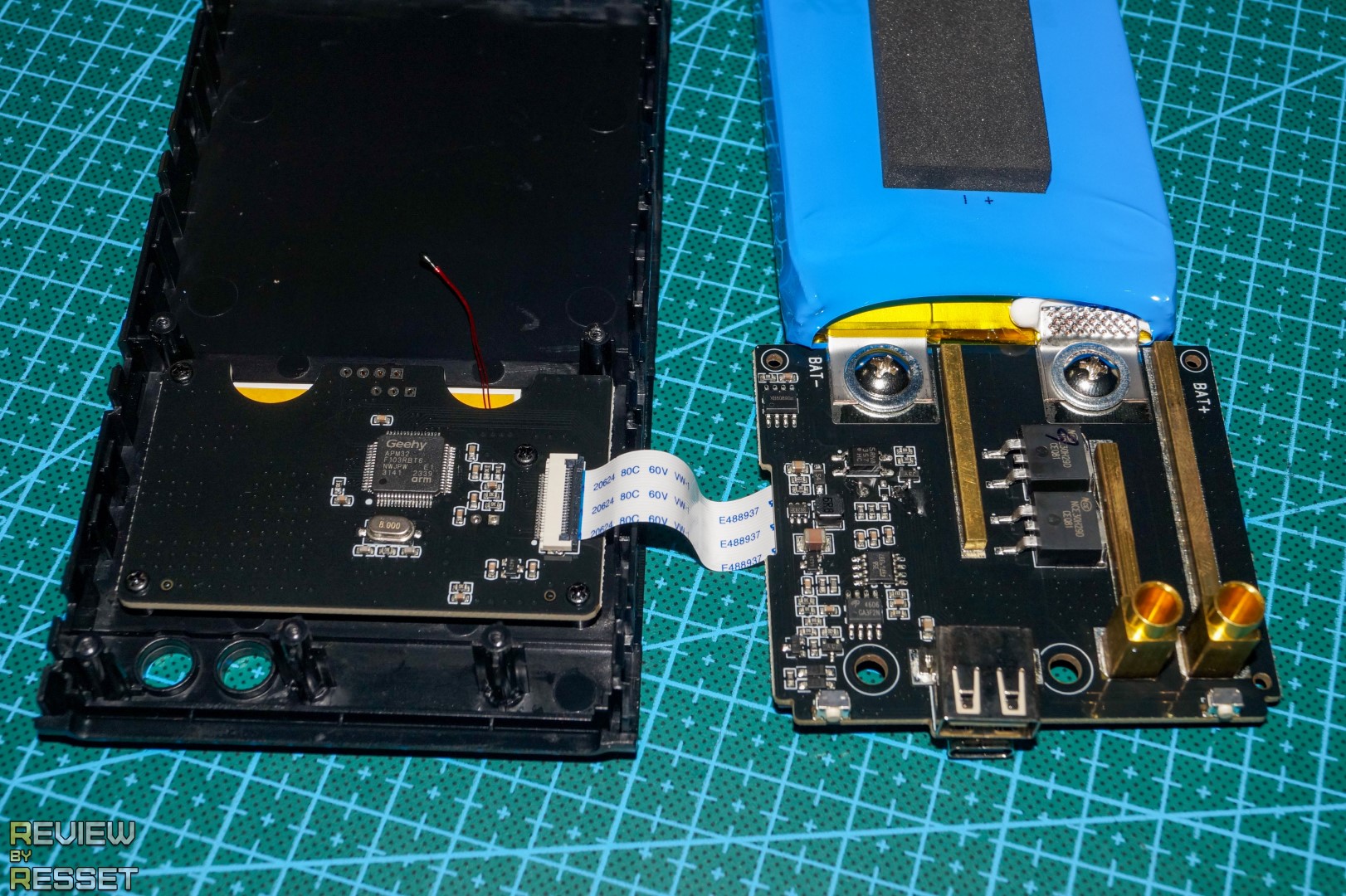

Как и писал выше, токоизмерительного шунта не видно, а вот температура аккумулятора берется не с потолка, под это дело выделена термопара, которая плотно к нему прижимается в собранном состоянии. Плата чистая, дорожки усилены, но в профильных форумах советуют дополнительно хорошенько пропаять дорожки без пластин, а так же участки у ног мосфетов и контактов вокруг прижимных болтов. Это должно увеличить выходной ток, но я лично крайне не рекомендую делать подобные манипуляции неподготовленным людям, т.к. упаси вас Ктулху закоротить в процессе чего не то.

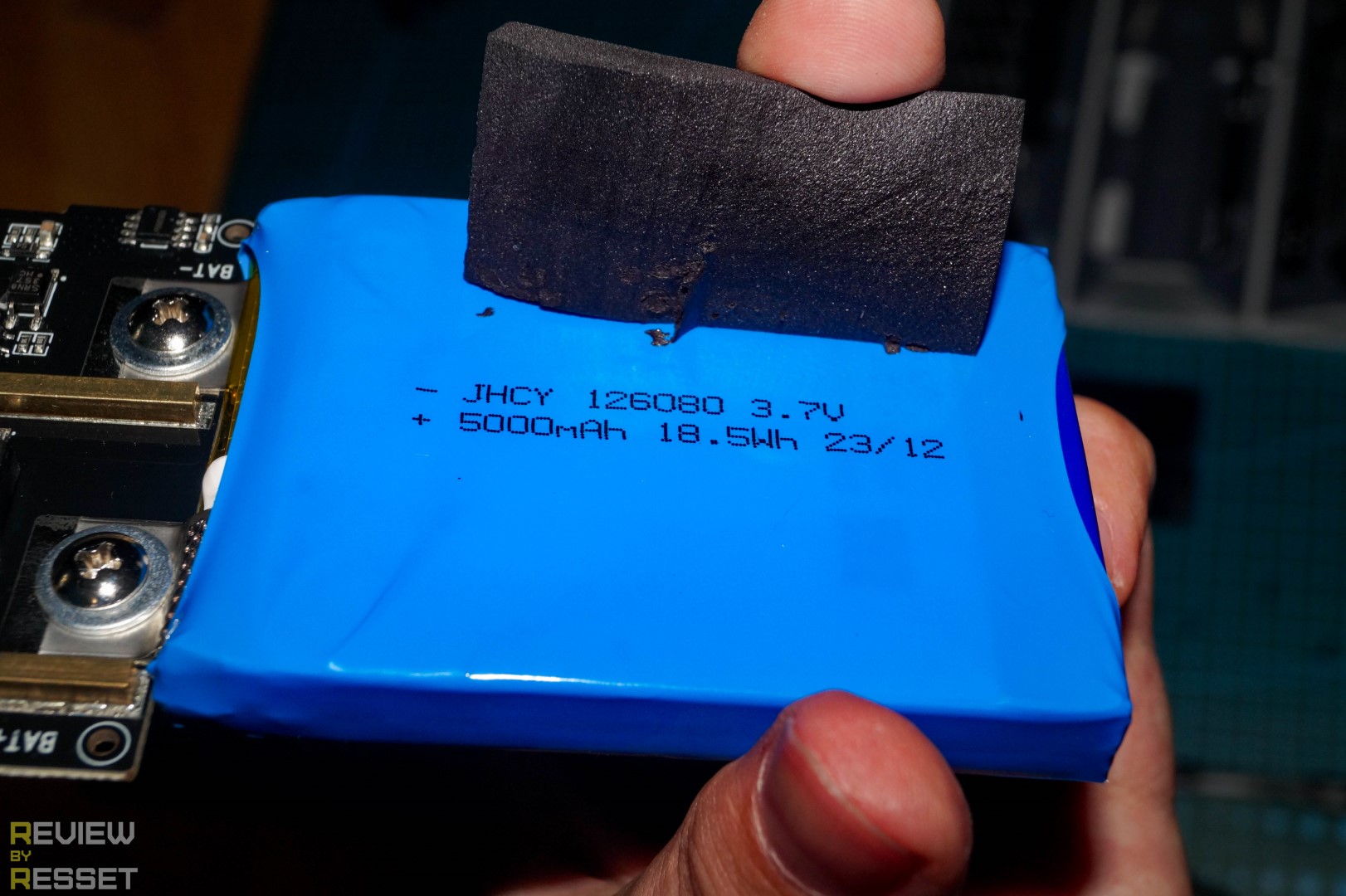

В качестве элемента питания питания используется пара высокотоковых аккумуляторов в формате пакетов, подключенных параллельно. Общая ёмкость 5000мАч 18.5Втч, если маркировка не врет, партия свежая: декабрь 2023.

Итоги

В описании указано, что с помощью данной модели можно варить пластины толщиной до 0.25мм и вот это «до» очень удобное уточнение. По факту одного импульса полной мощности хватает для надежной фиксации комплектной ленты 0.2мм, но она из стали, покрытой никелем. Если же использовать чистый материал, упрёмся в толщину 0.15мм, а количество основных импульсов лучше поднять до двух для надежности. Максимальный ток аккумуляторной сборки будет ограничен 15А продолжительной нагрузки и 30А пиковой. Это конечно не так уж мало и подойдет для того же электроинструмента, но вот для электротранспорта уже будет недостаточно.

Но если учитывать, что это портативный вариант, данный аппарат вполне имеет право на жизнь, выглядит неплохо, есть возможность тонкой настройки. Размер и вес небольшой, а однажды оживить аккумулятор шуруповерта на коленке в поле, в определенной ситуации может быть бесценно )

FNIRSI SWM-10 можно заказать в официальном магазине, а купон SWM888 скидывает цену до 3500 рублей, что чуть больше стоимости используемых в нём аккумуляторов. Надеюсь следующую версию выпустят с 2S сборкой и тогда вообще не к чему будет придраться.
