Пайка без проводов: обзор аккумуляторного паяльника FNIRSI HS-03 под жала F210

Для ремонта электроники и DIY-проектов, зачастую, бывают удобны портативные паяльники, в частности такие, как и новый аккумуляторный паяльник HS-03 от бренда FNIRSI. Благодаря быстрому нагреву, поддержке питания USB-C и точному контролю температуры он обеспечивает возможность паять можно в автомобиле, в полевых условиях или просто в любой точке мастерской, не думая о розетках. А еще отмечу совместимость со стандартными расходниками, к примеру, я нашел специальные насадки для установки вплавляемых втулок для этой модели.

Характеристики

Комплект и упаковка

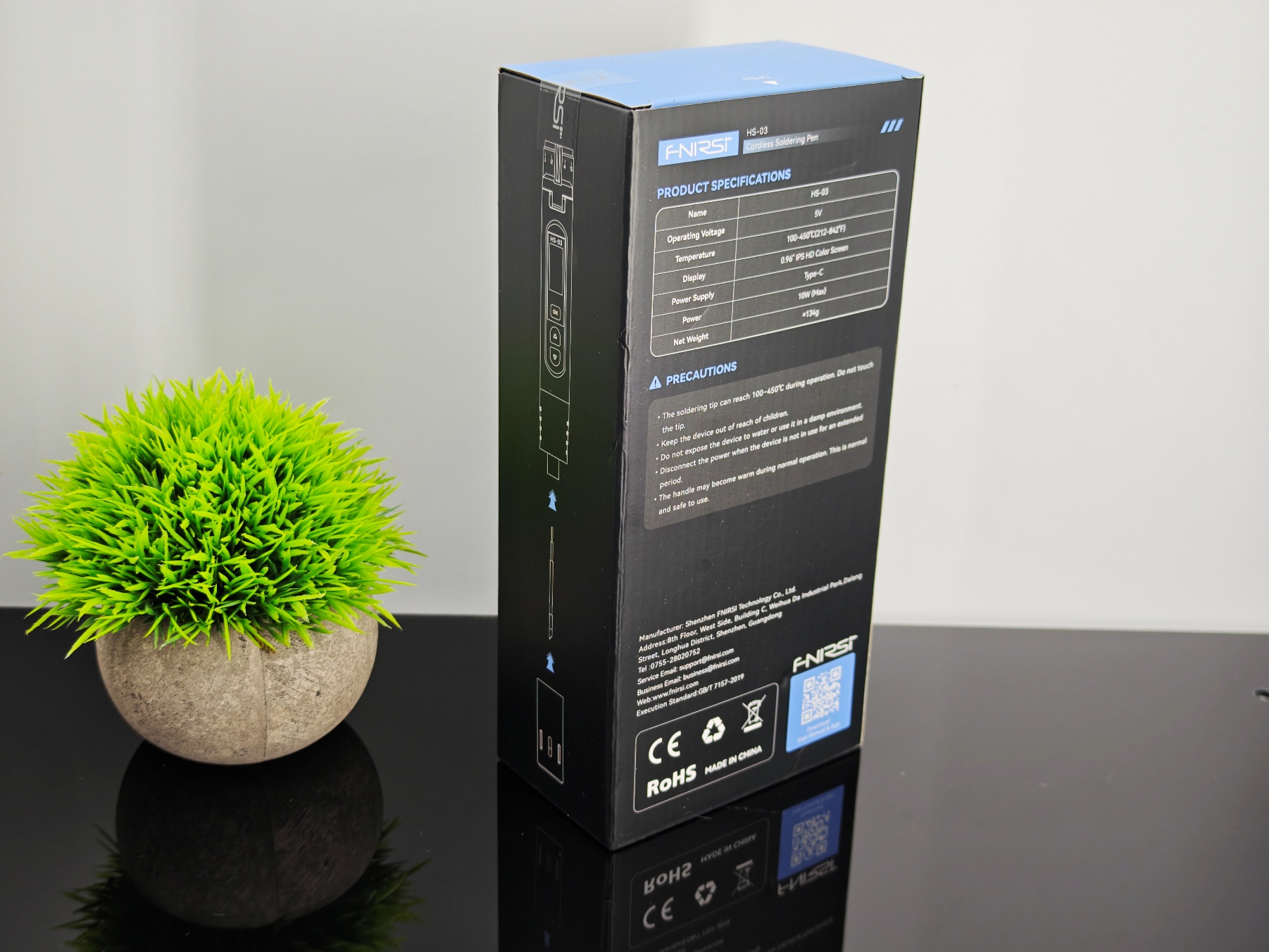

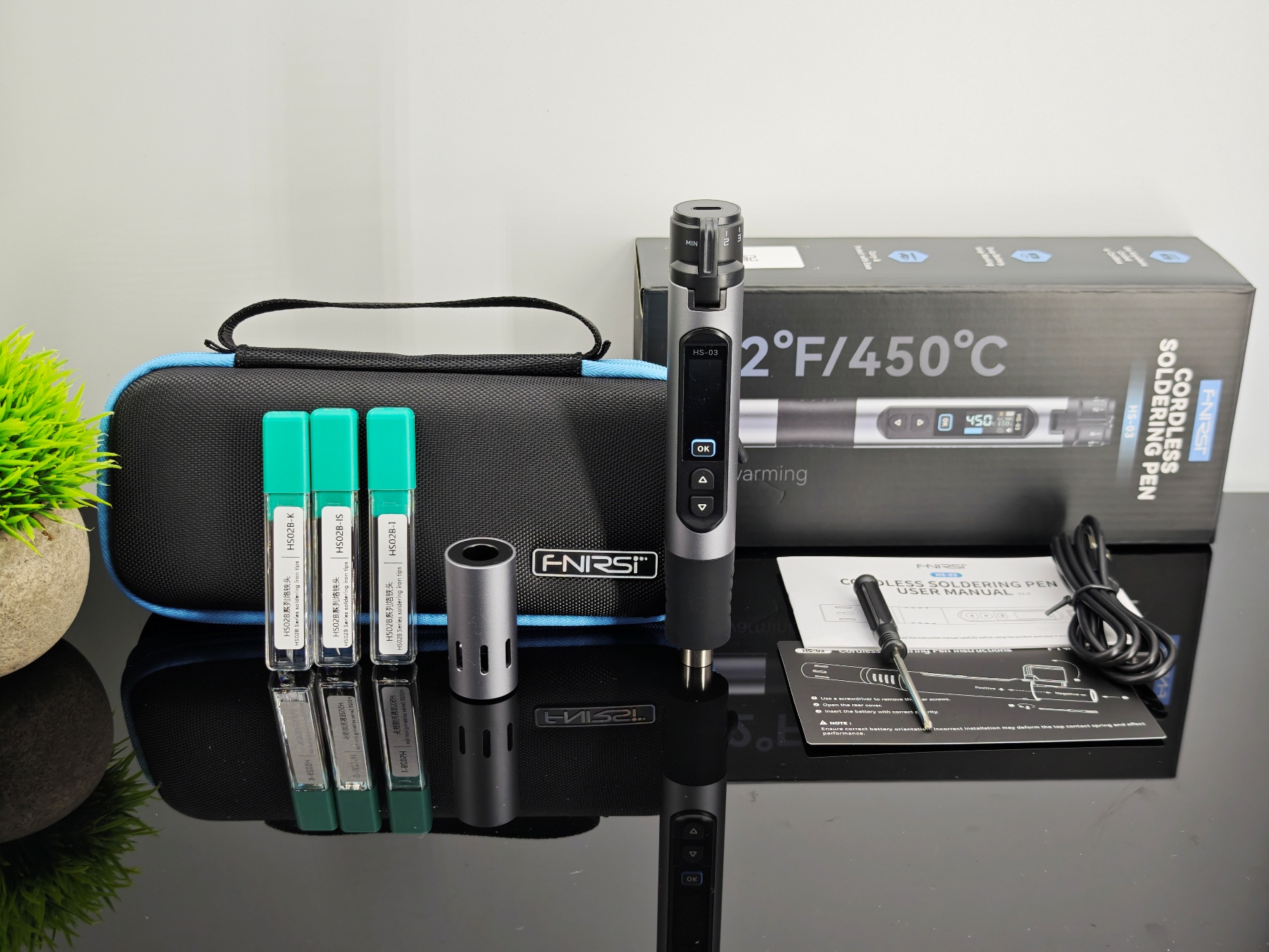

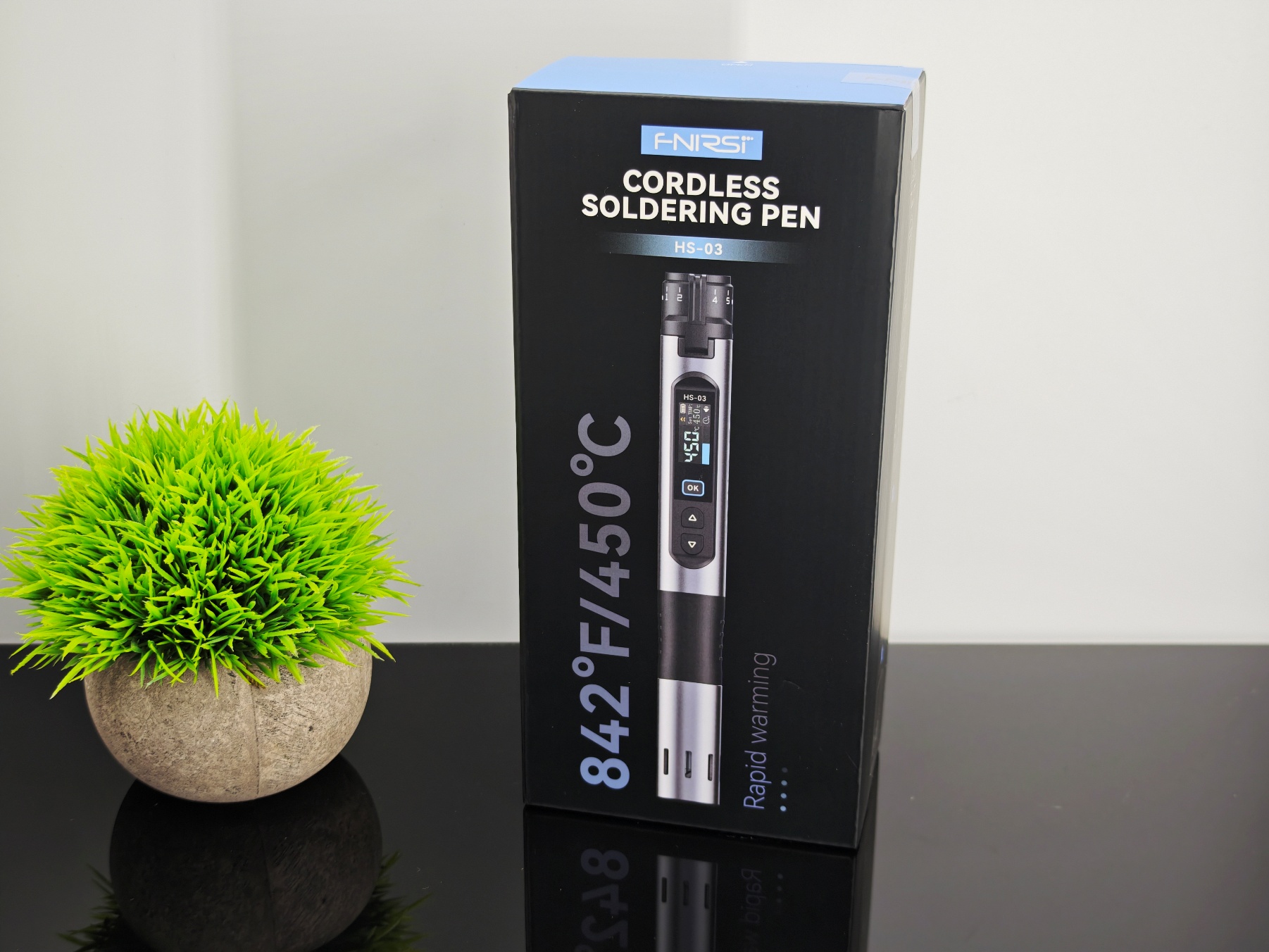

Итак, портативный паяльник-ручка HS-03 от FNIRSI поставляется в компактной картонной коробке с изображением модели, а также с перечнем основных характеристик. Внутри находится кейс, а в самом кейсе в ложементах из размещено: сам аккумуляторный паяльник HS-03 с термозащитным колпачком и батарейкой (внутри), три сменных жала серии F210, кабель USB Type-C для зарядки, мини-отвертка для замены батареи, руководство пользователя на английском (еще и на китайском) языке.

Внешний вид

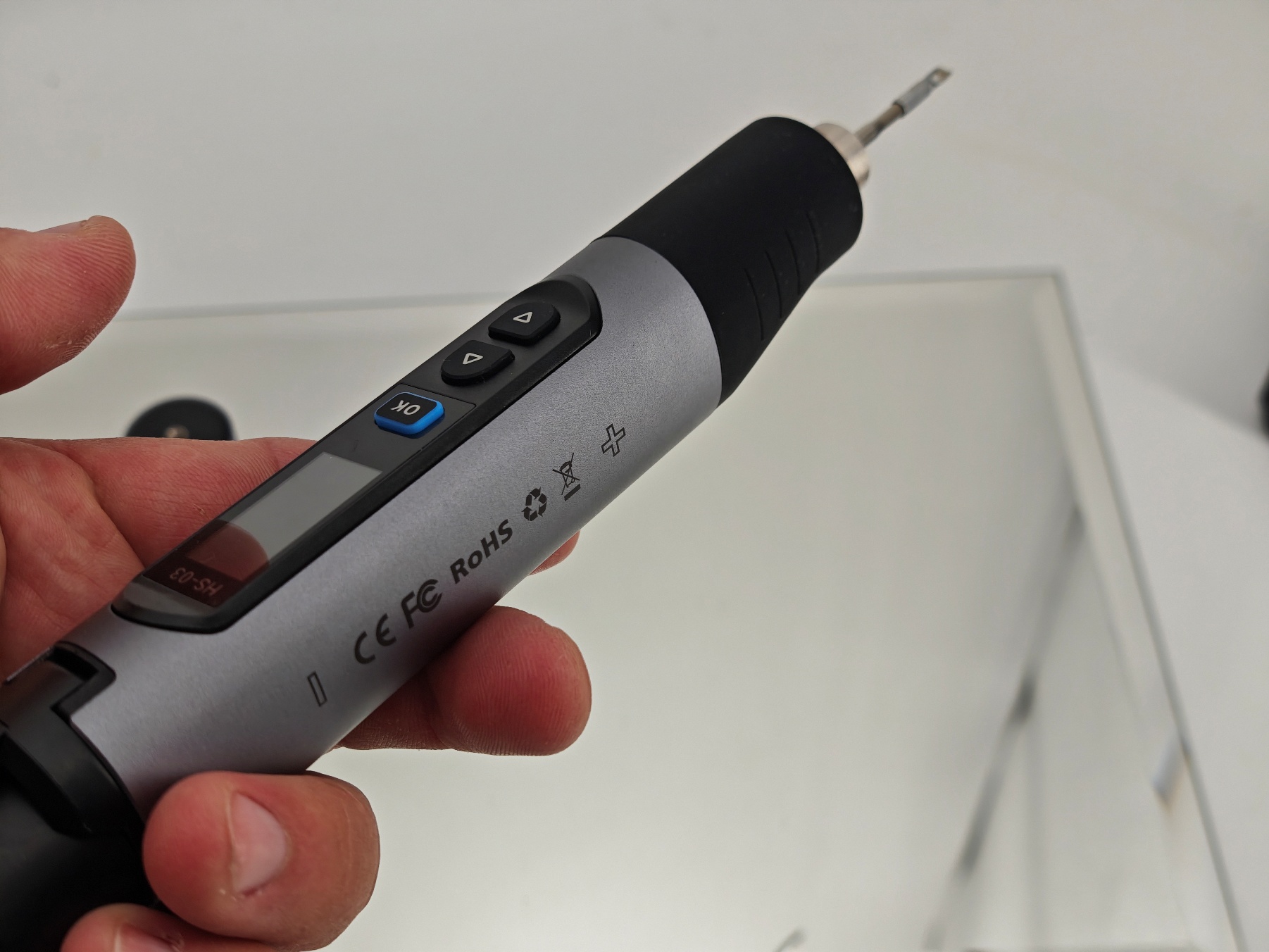

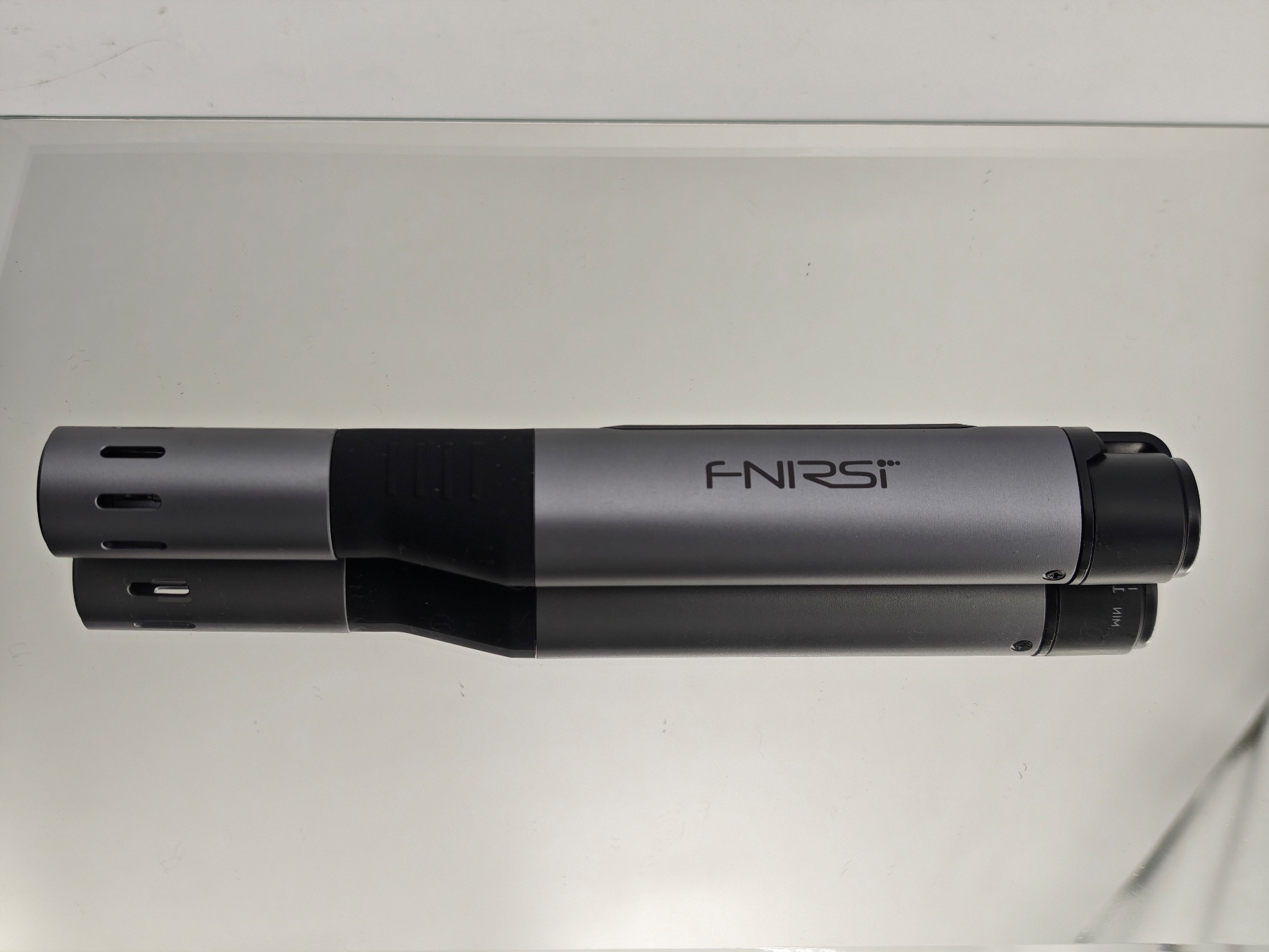

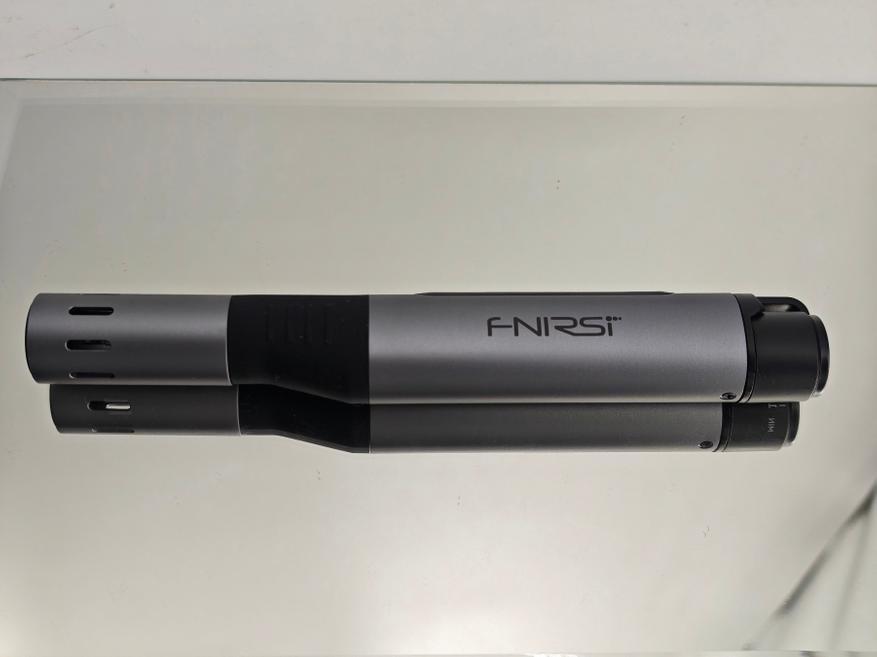

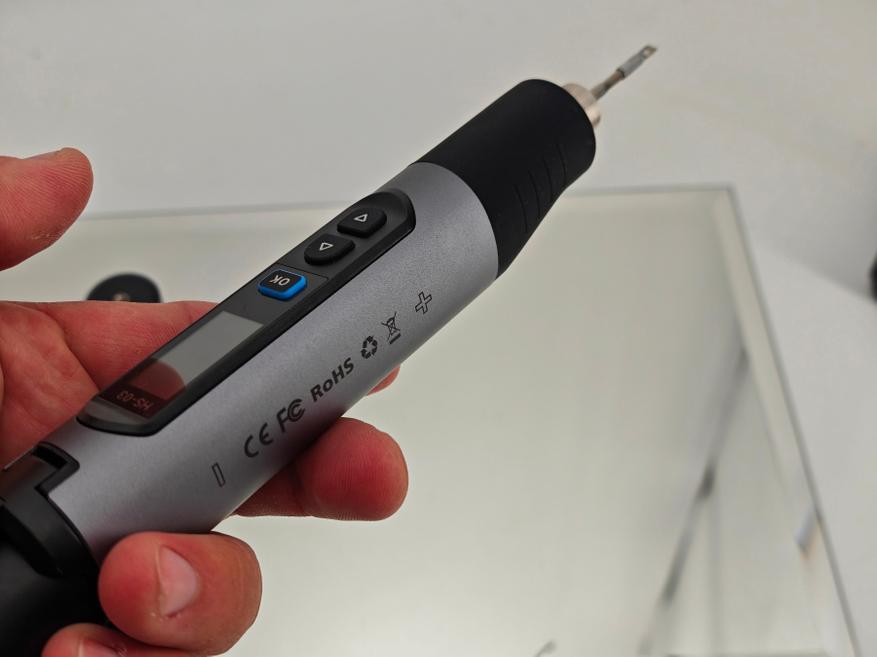

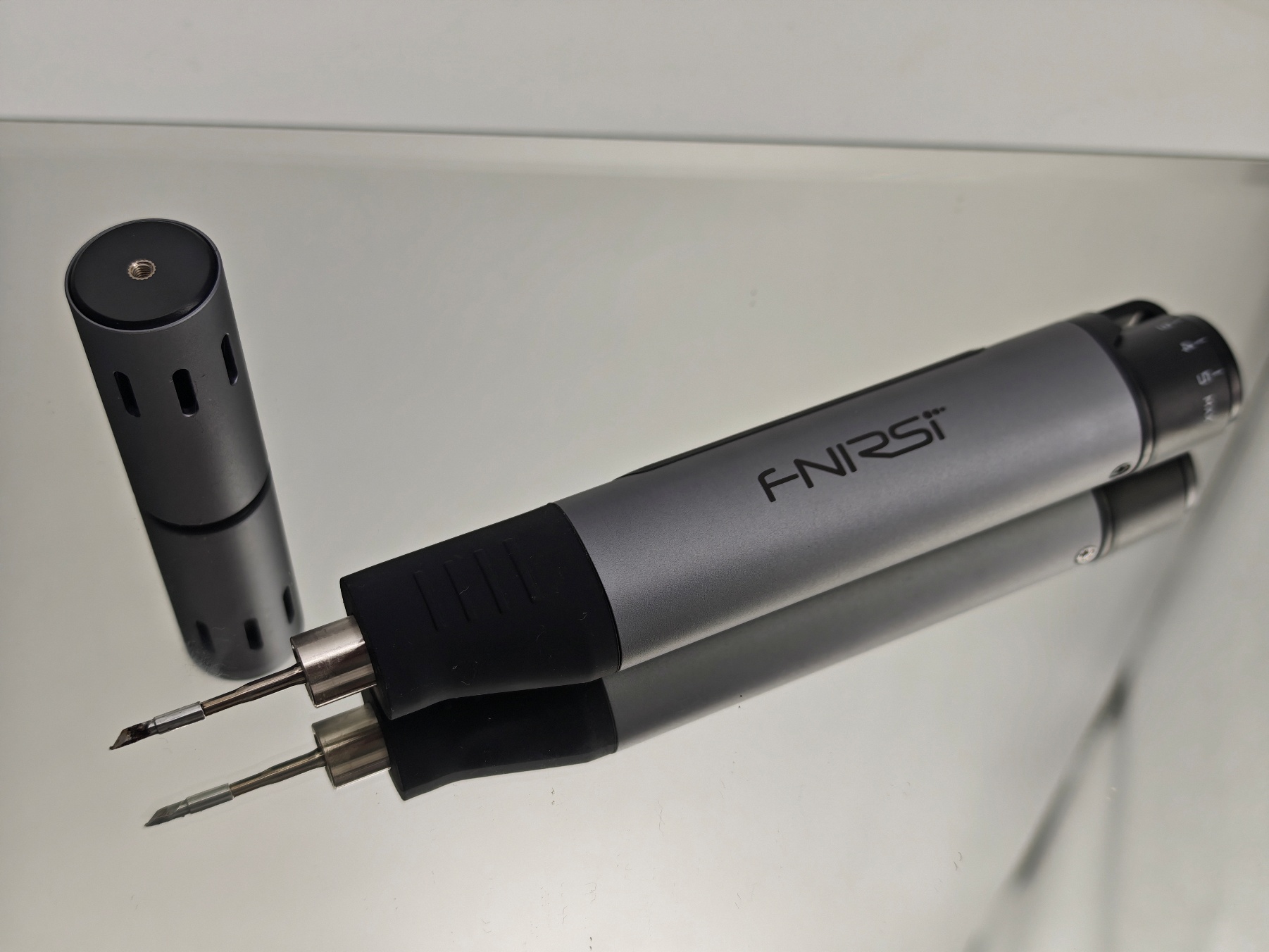

Паяльник выполнен в минималистичном дизайне и действительно напоминает 3D ручку или аккумуляторную отвертку. Корпус изготовлен из матового алюминия с пластиковыми вставками. Габариты и форма обеспечивают уверенных хват, а силиконовая накладка дает определенный комфорт при длительной работе. Жало F210 выступает из передней части, а на торце расположена крышка, скрывающая отсек для сменного аккумулятора 18650. На фронтальной панели предусмотрен небольшой дисплей с три кнопки.

Дисплей и регулировка

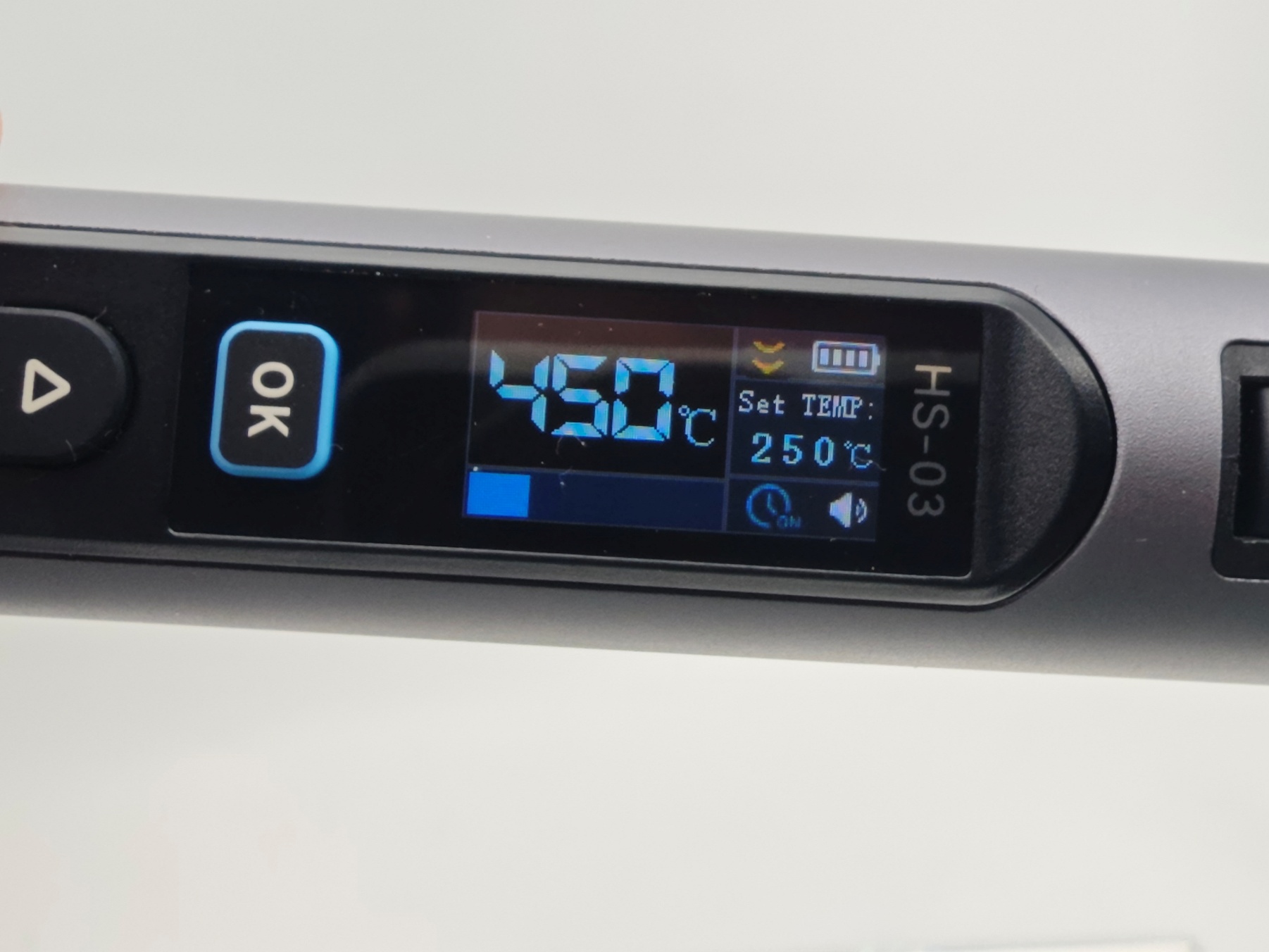

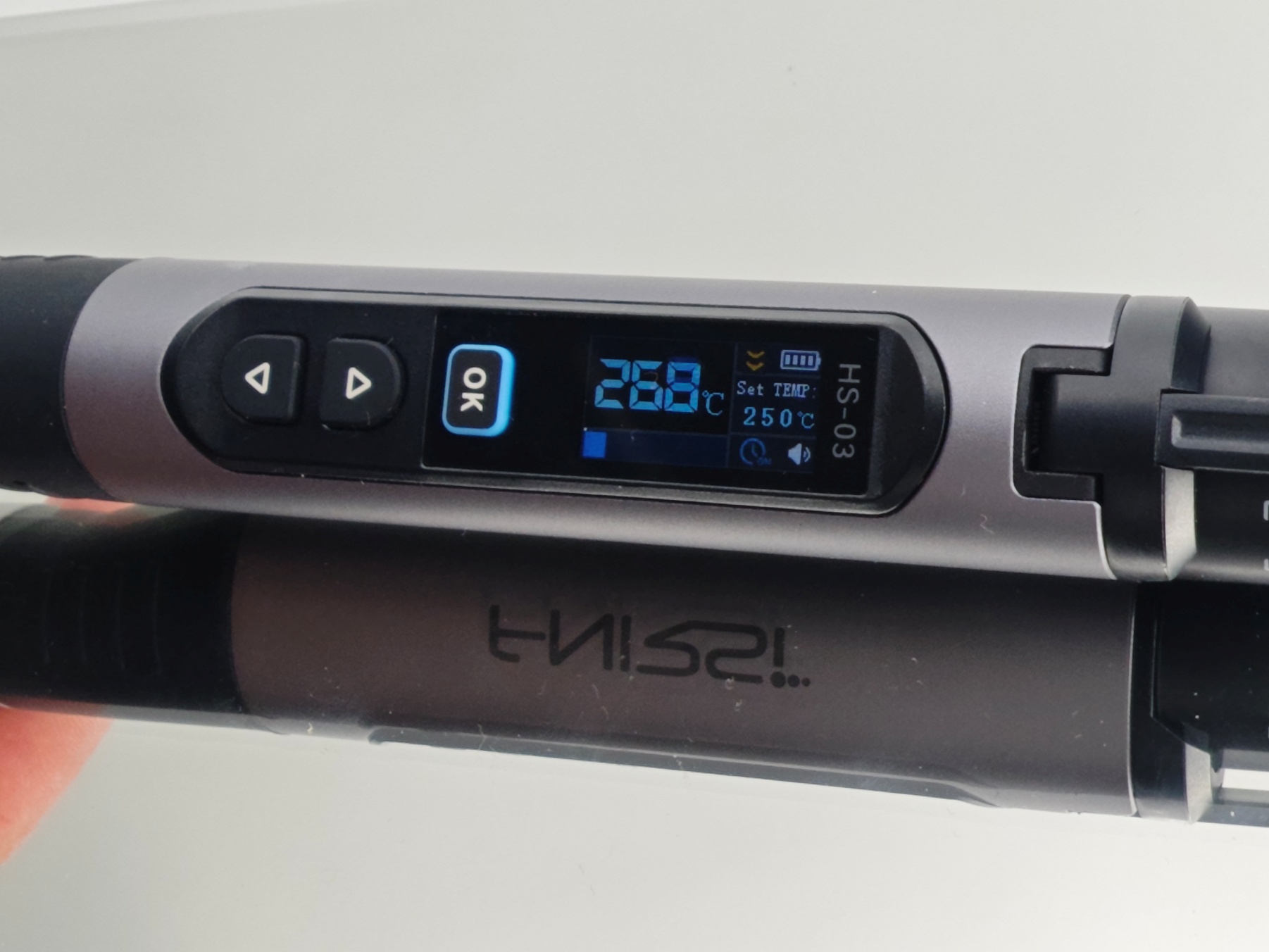

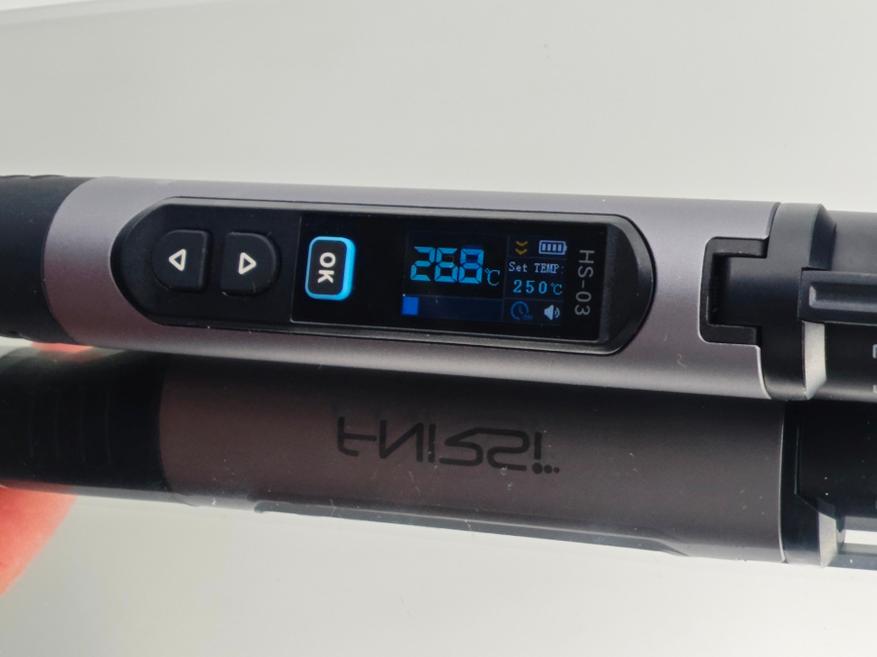

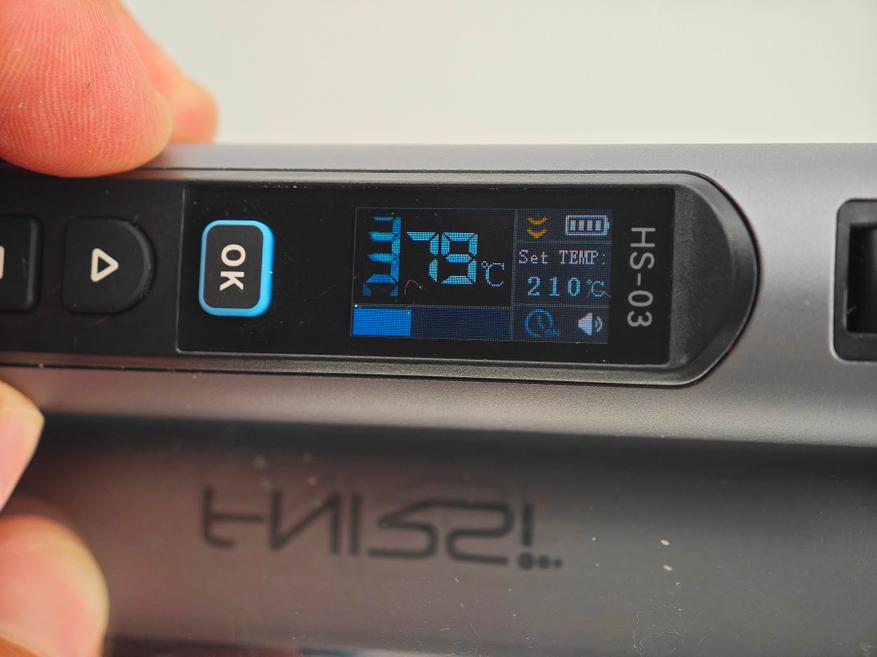

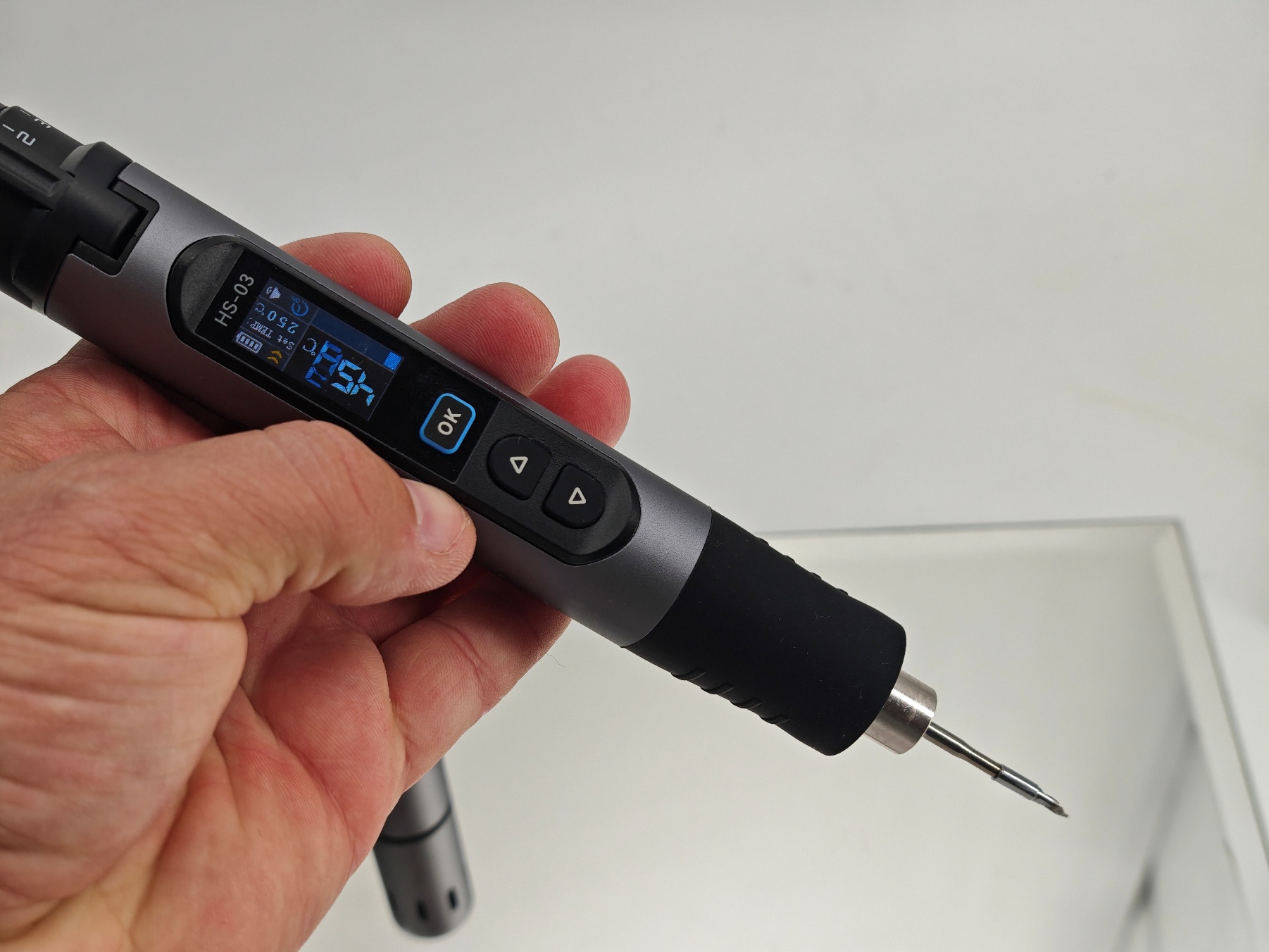

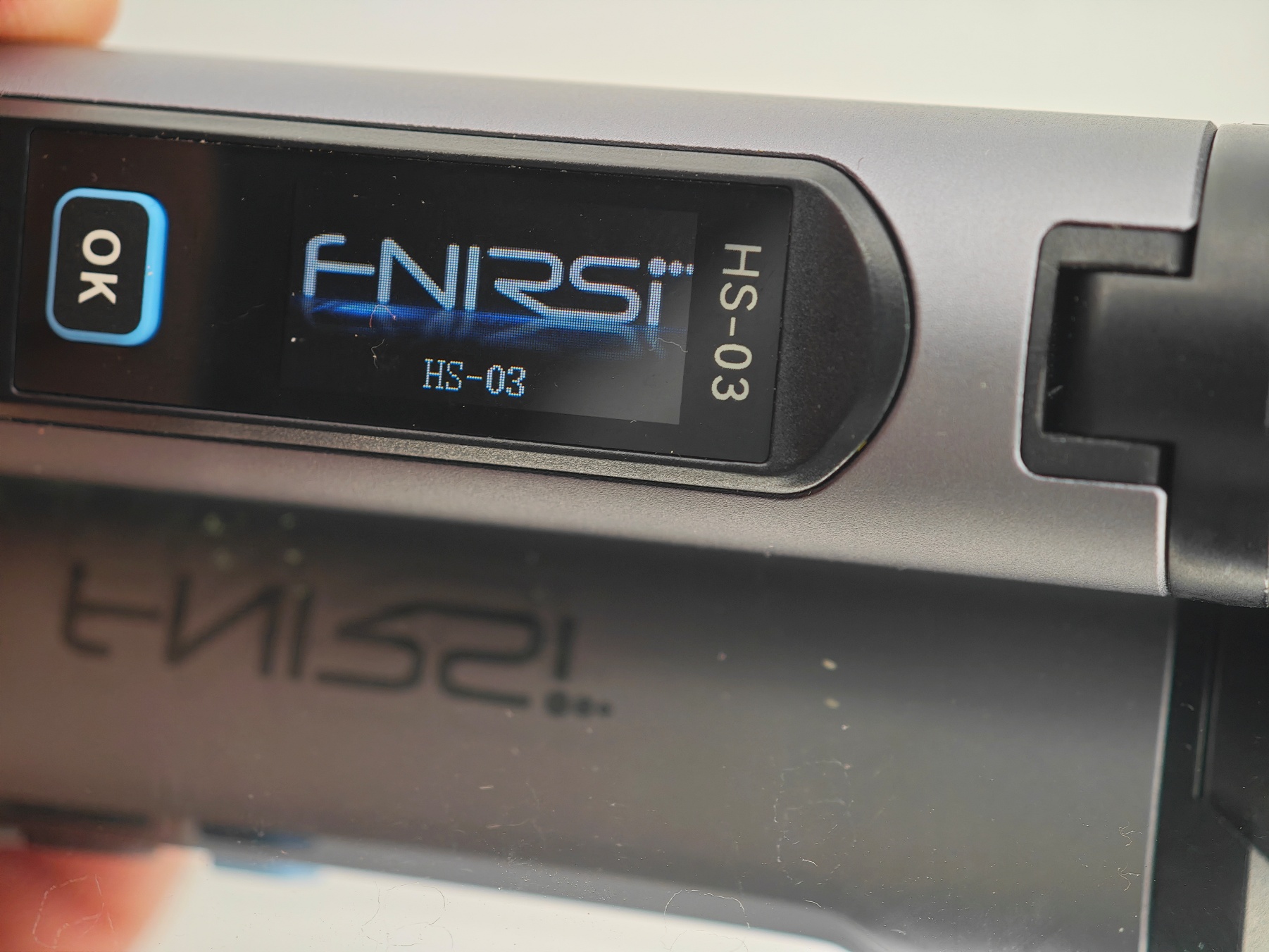

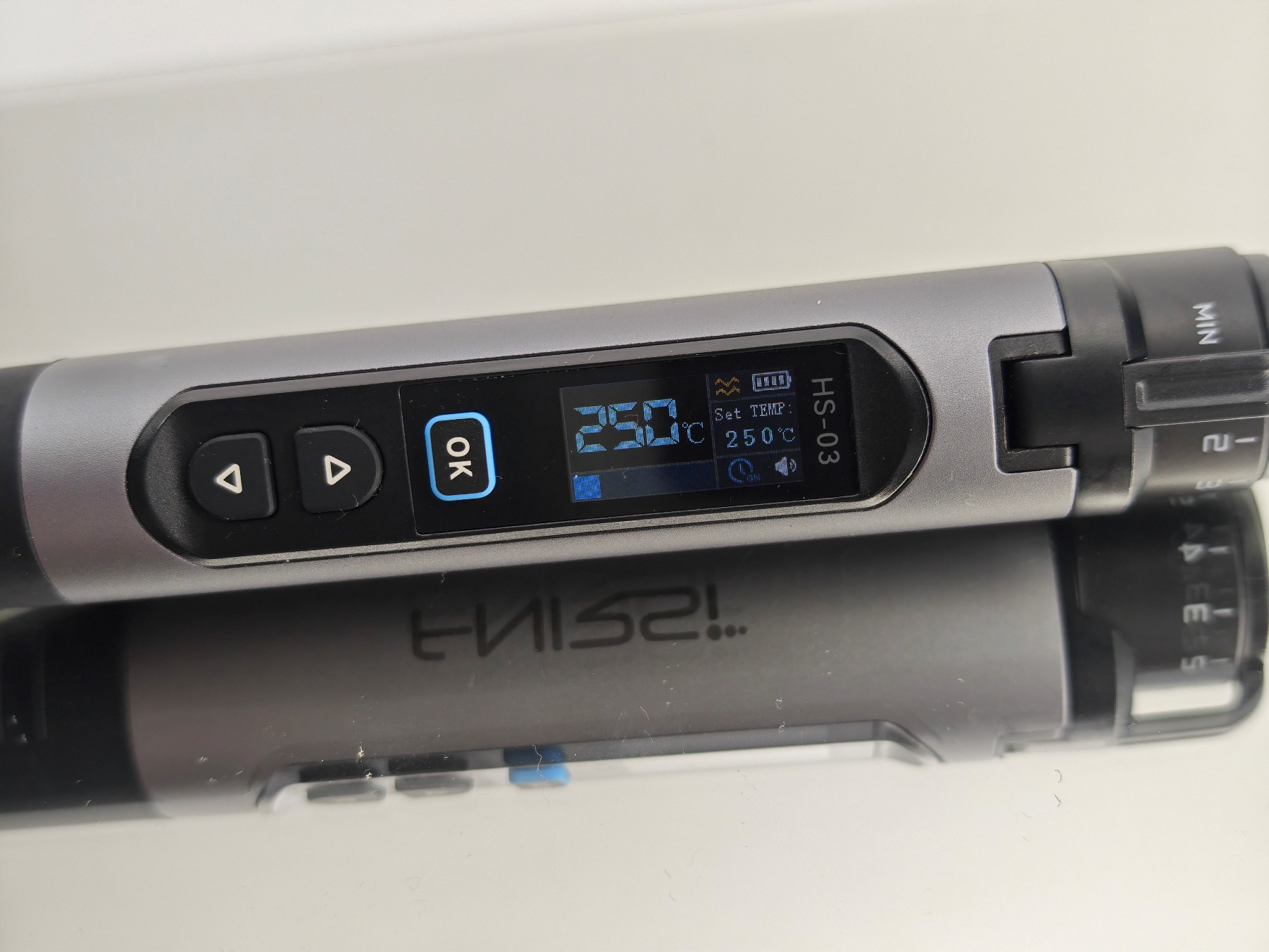

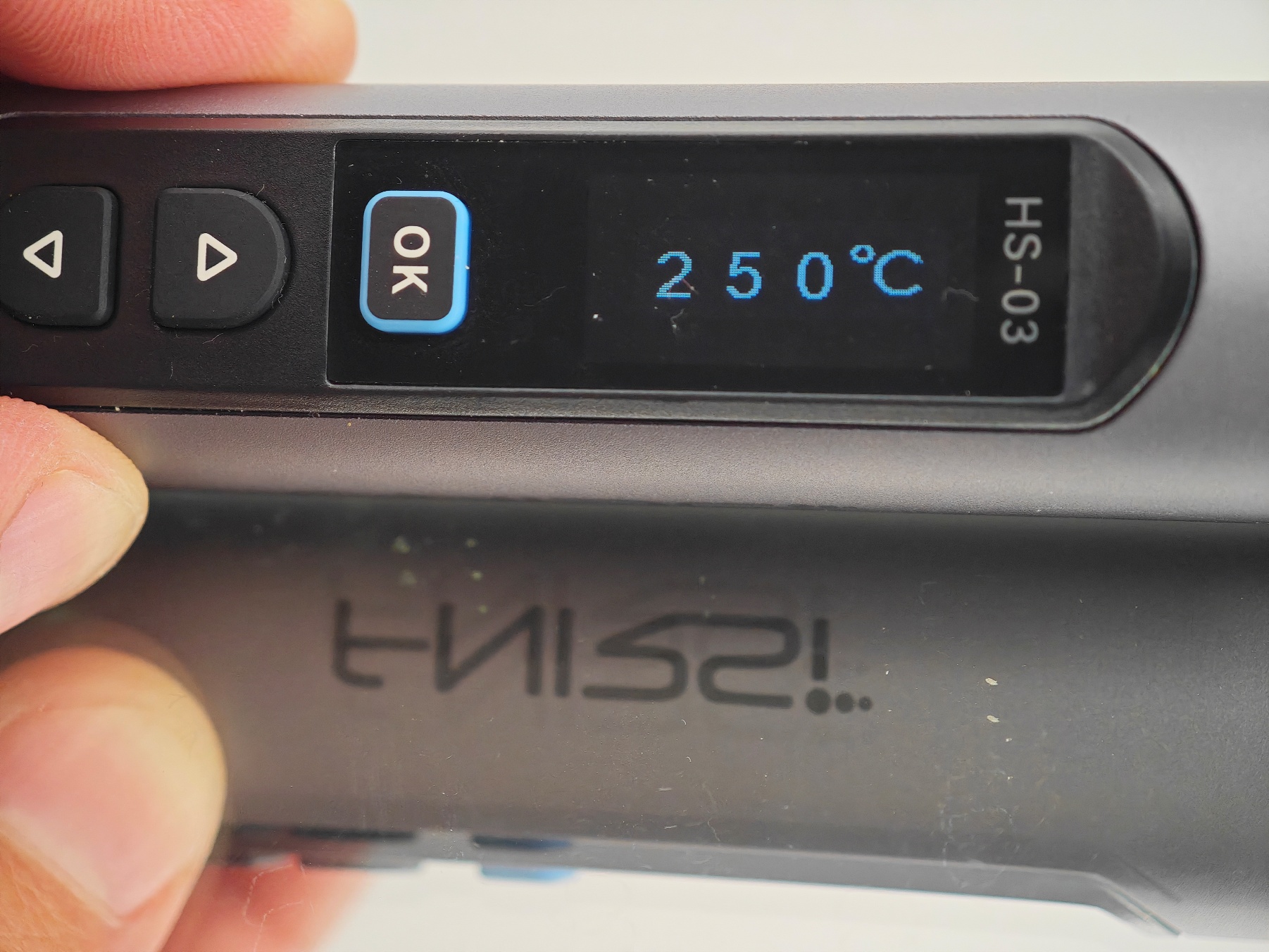

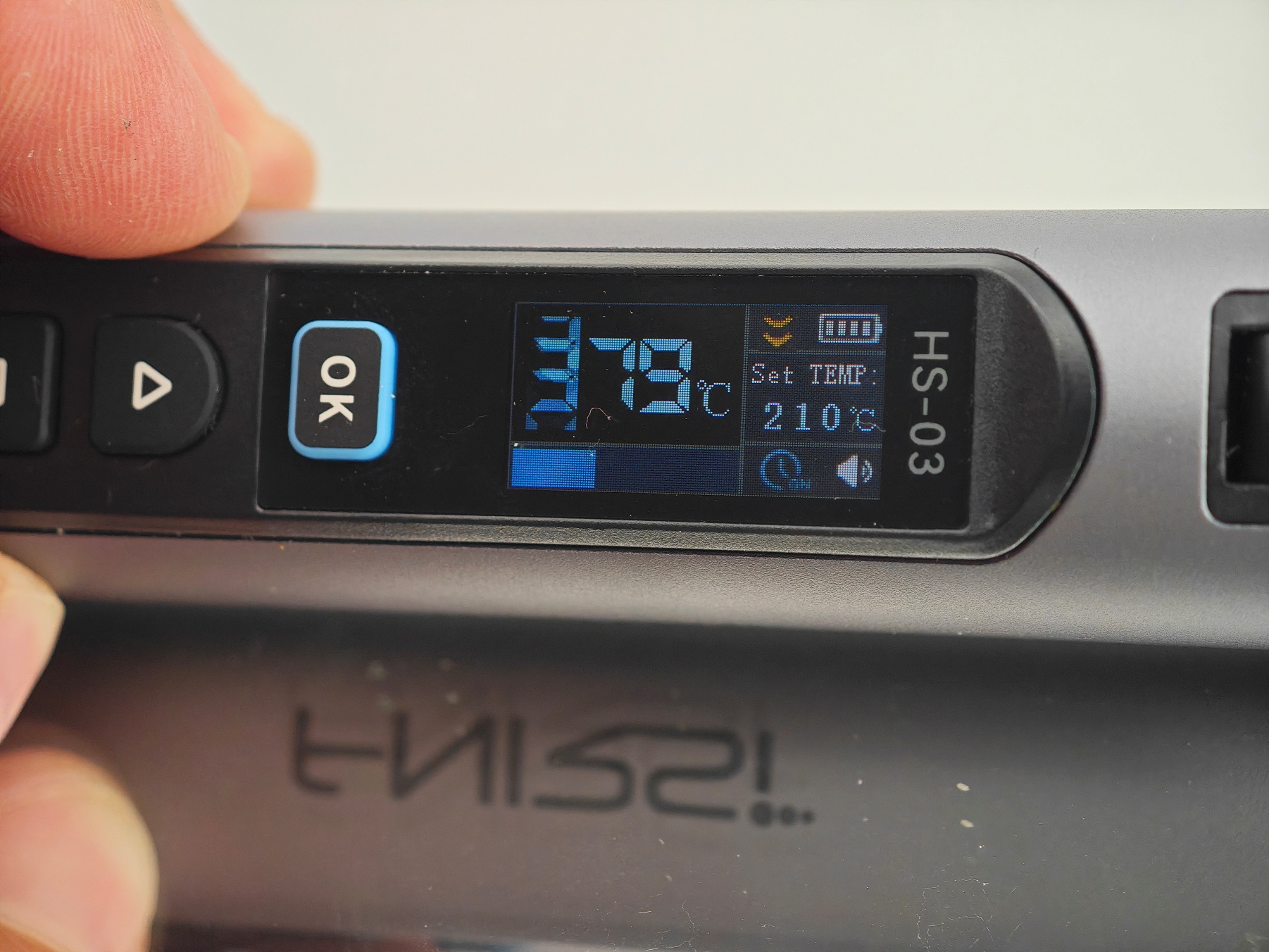

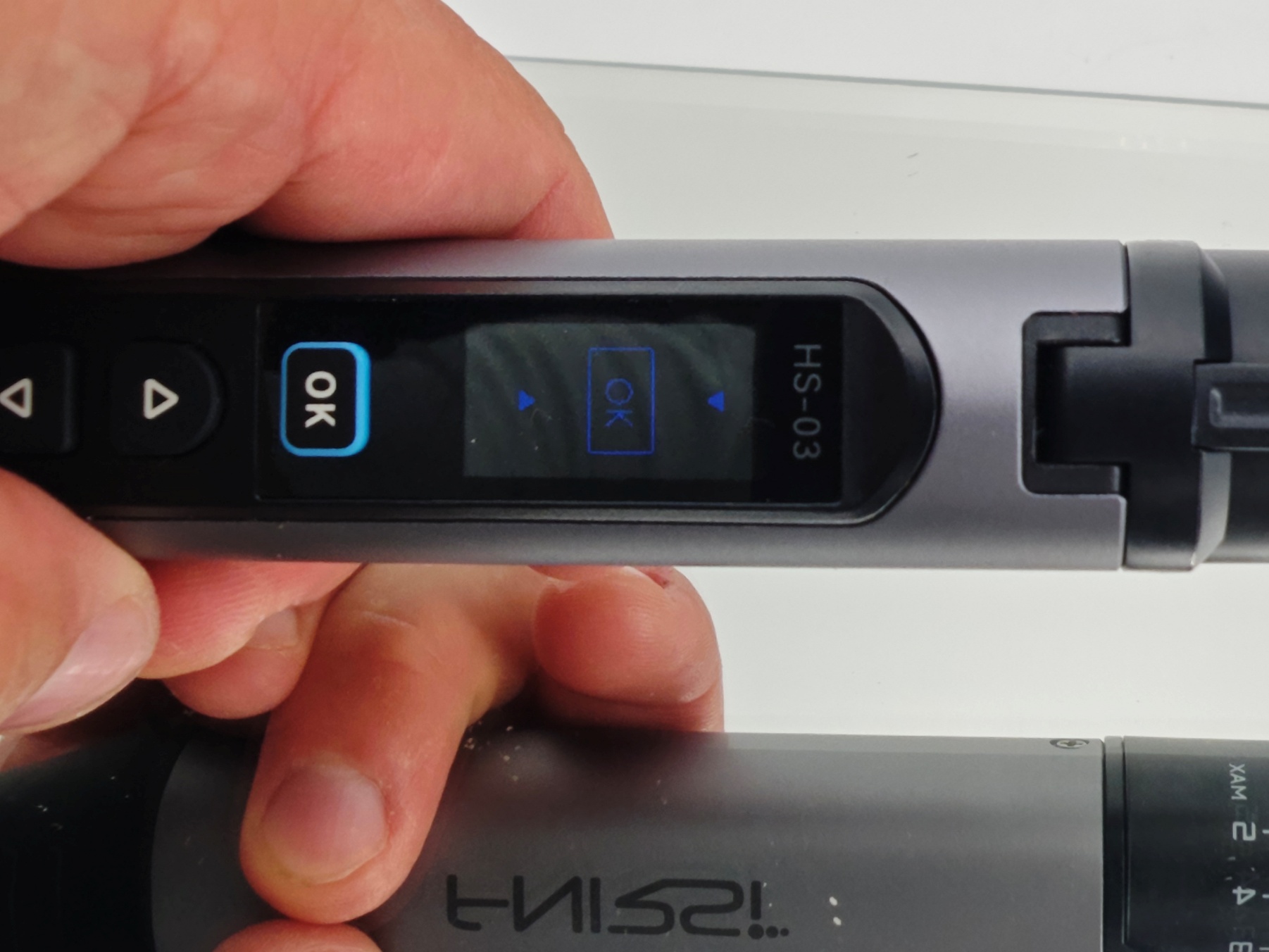

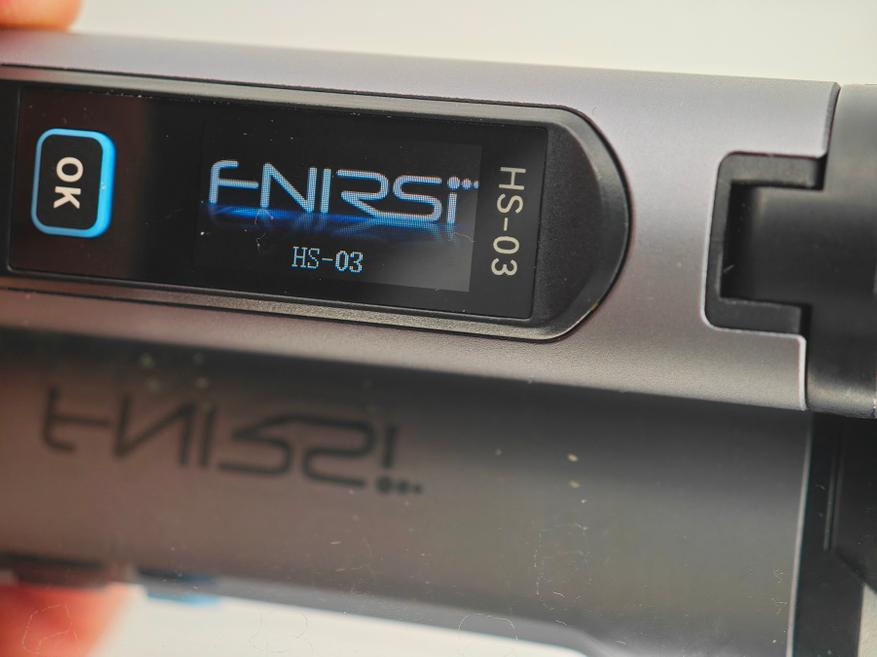

Управление и контроль осуществляются с помощью 0.96-дюймовый цветной TFT-дисплей и расположенных рядом трех кнопок (кнопка «ОК» и стрелки для выбора параметров). На экран выводятся заданная и текущая температура, напряжение питания, мощность нагрева, а также индикация режима сна. Встроенный PID-регулятор на базе микроконтроллера поддерживает стабильную температуру и минимизирует колебания под нагрузкой. Благо у данного типа жал минимальная тепловая инерция.

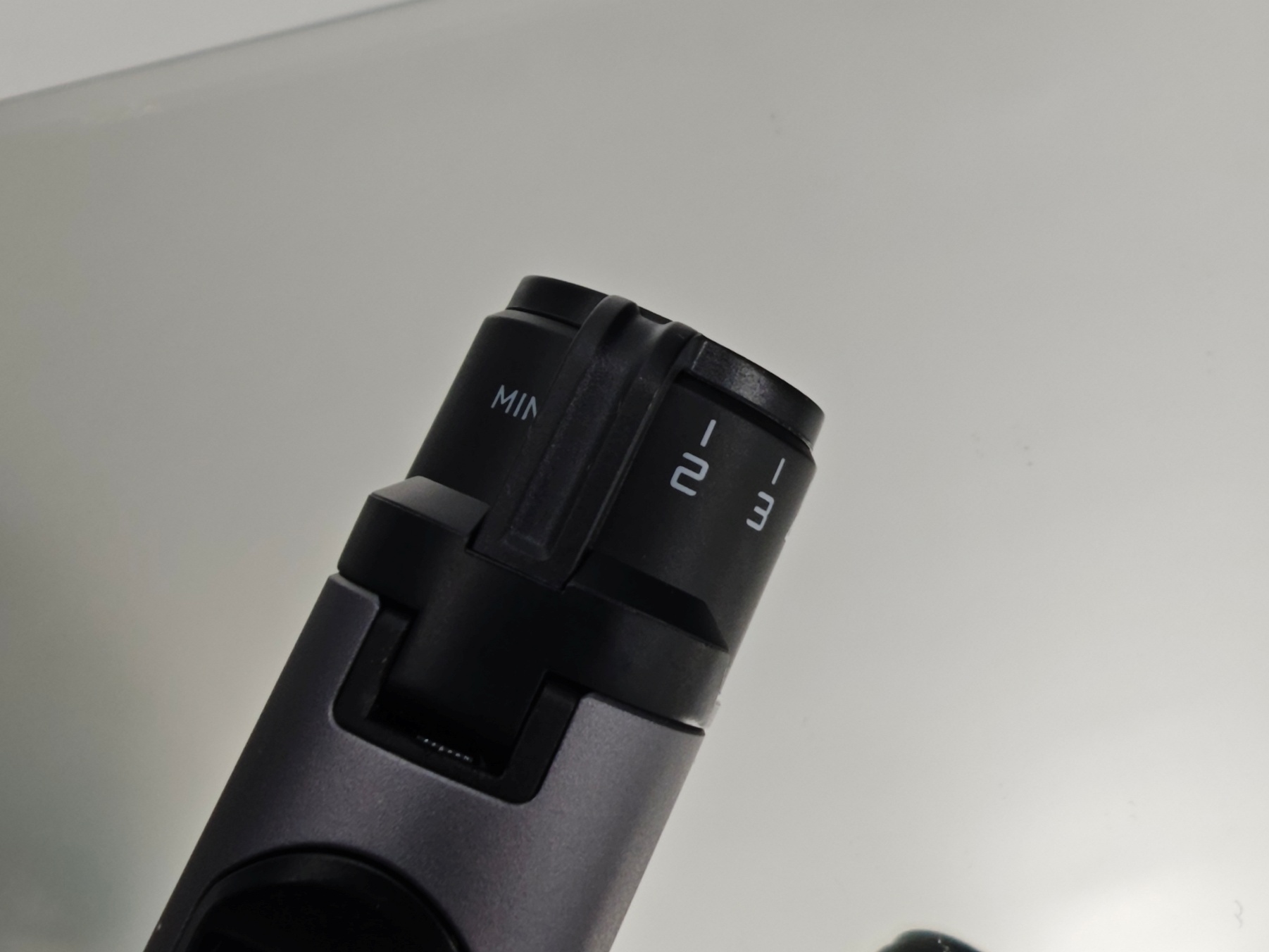

Также в верхней части на крышке размещен поворотный энкодер, с помощью которого можно быстро отрегулировать температуру в диапазоне от 100 до 450°C. Отмечу, что предусмотрены три предустановленных профиля температуры для быстрого доступа.

Жало

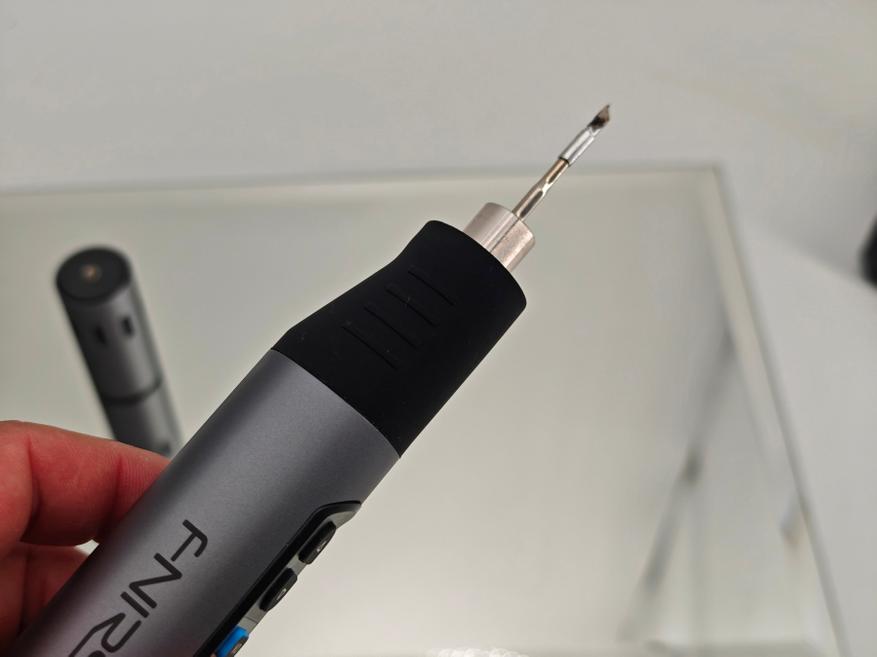

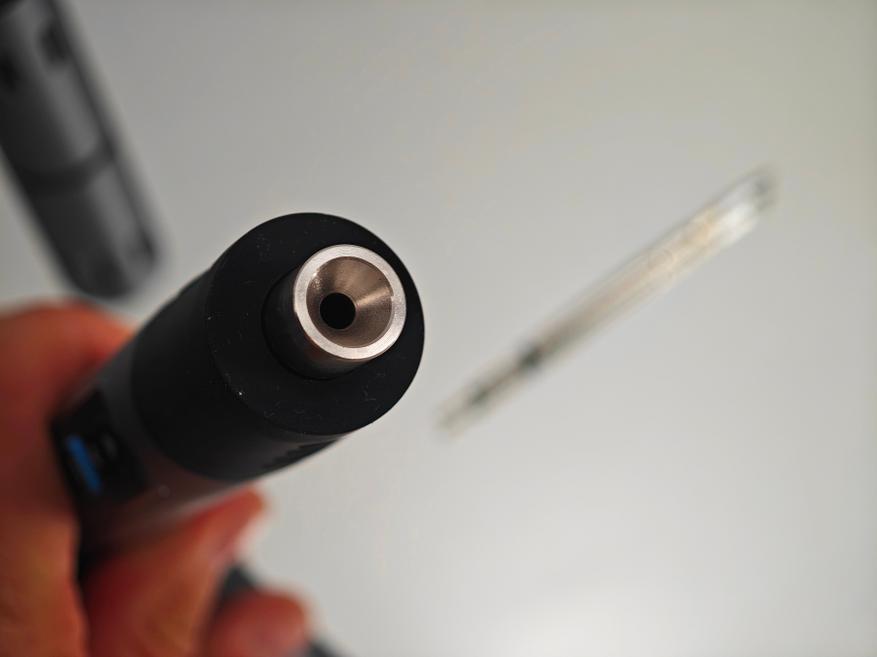

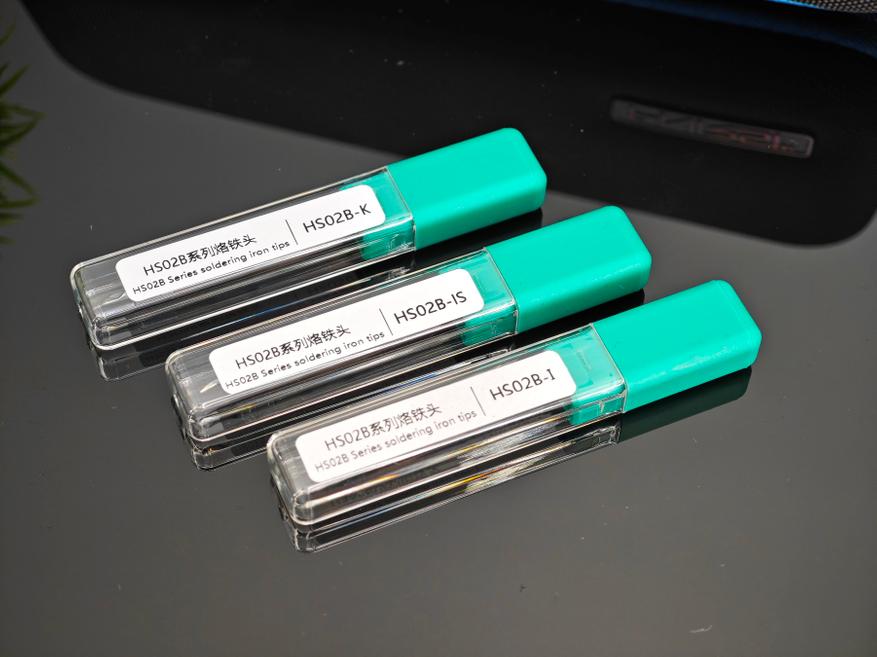

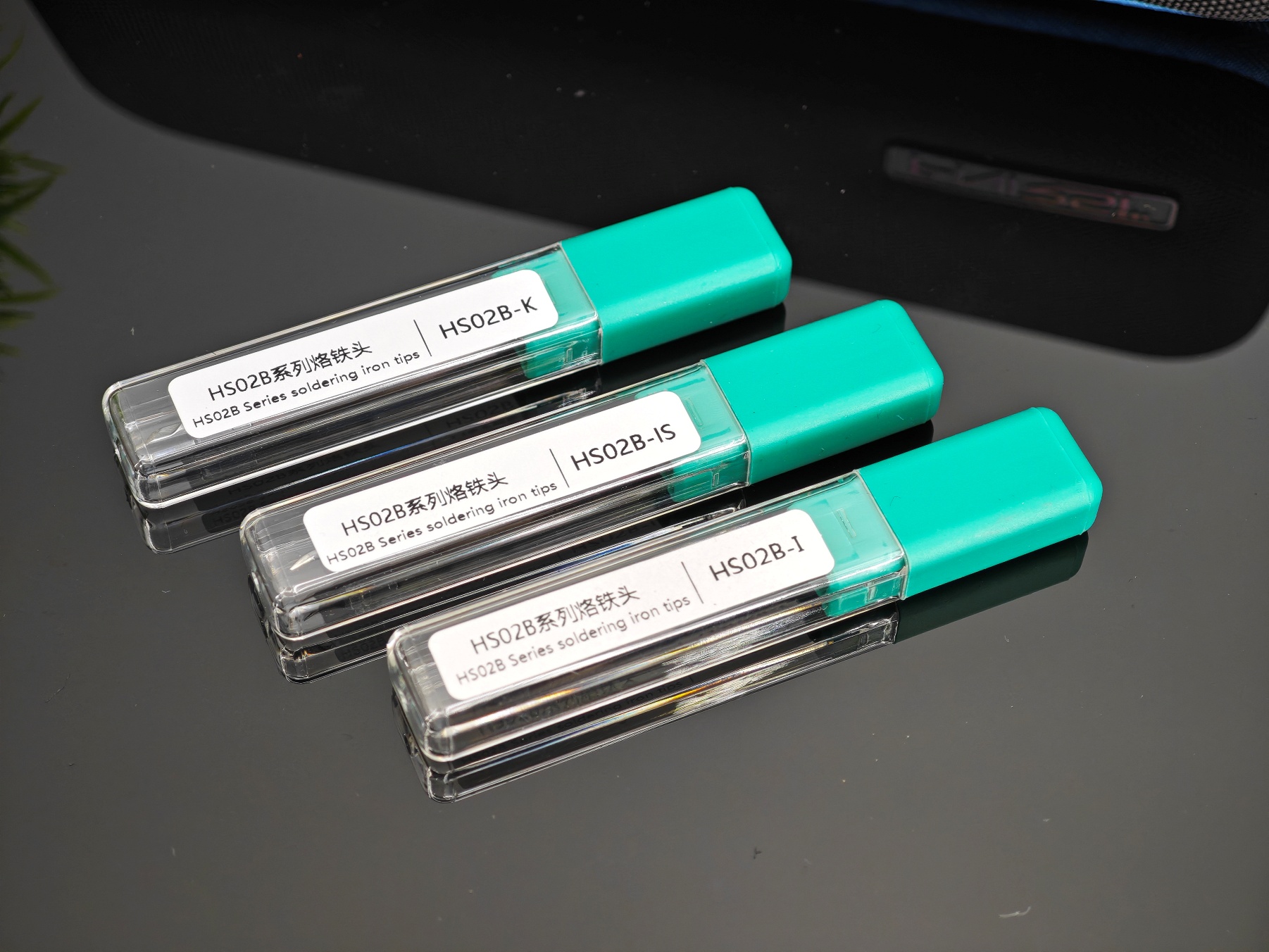

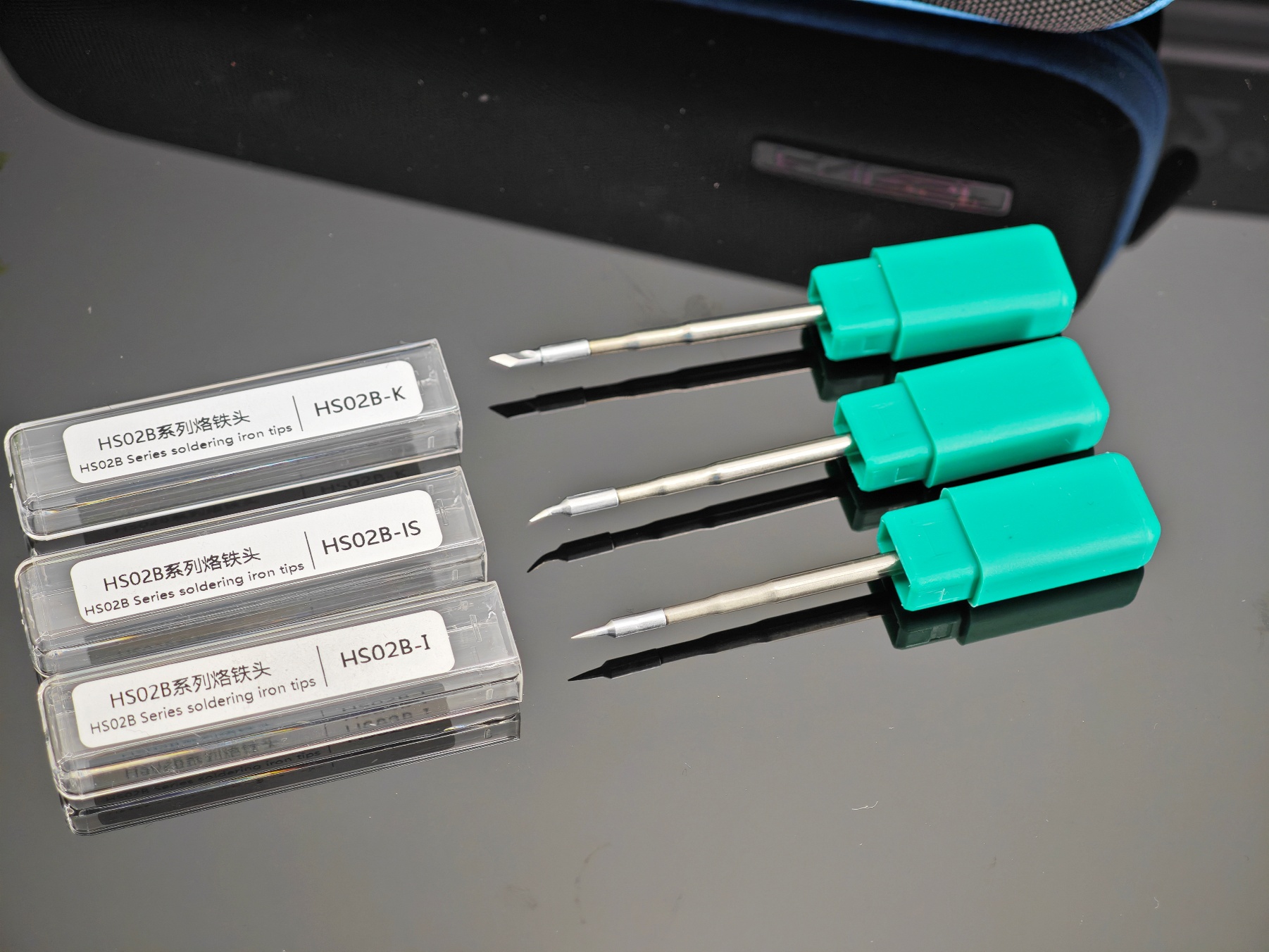

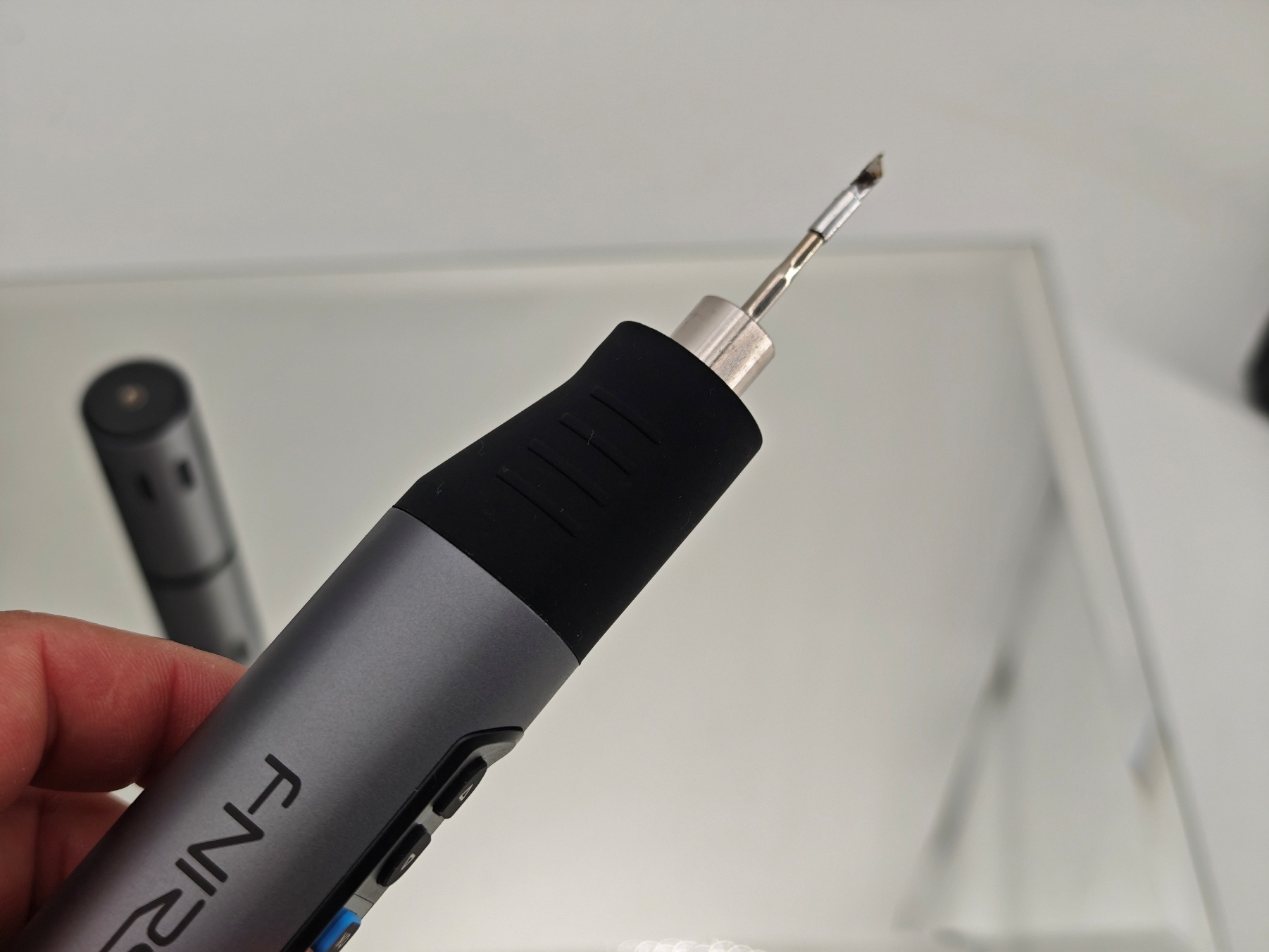

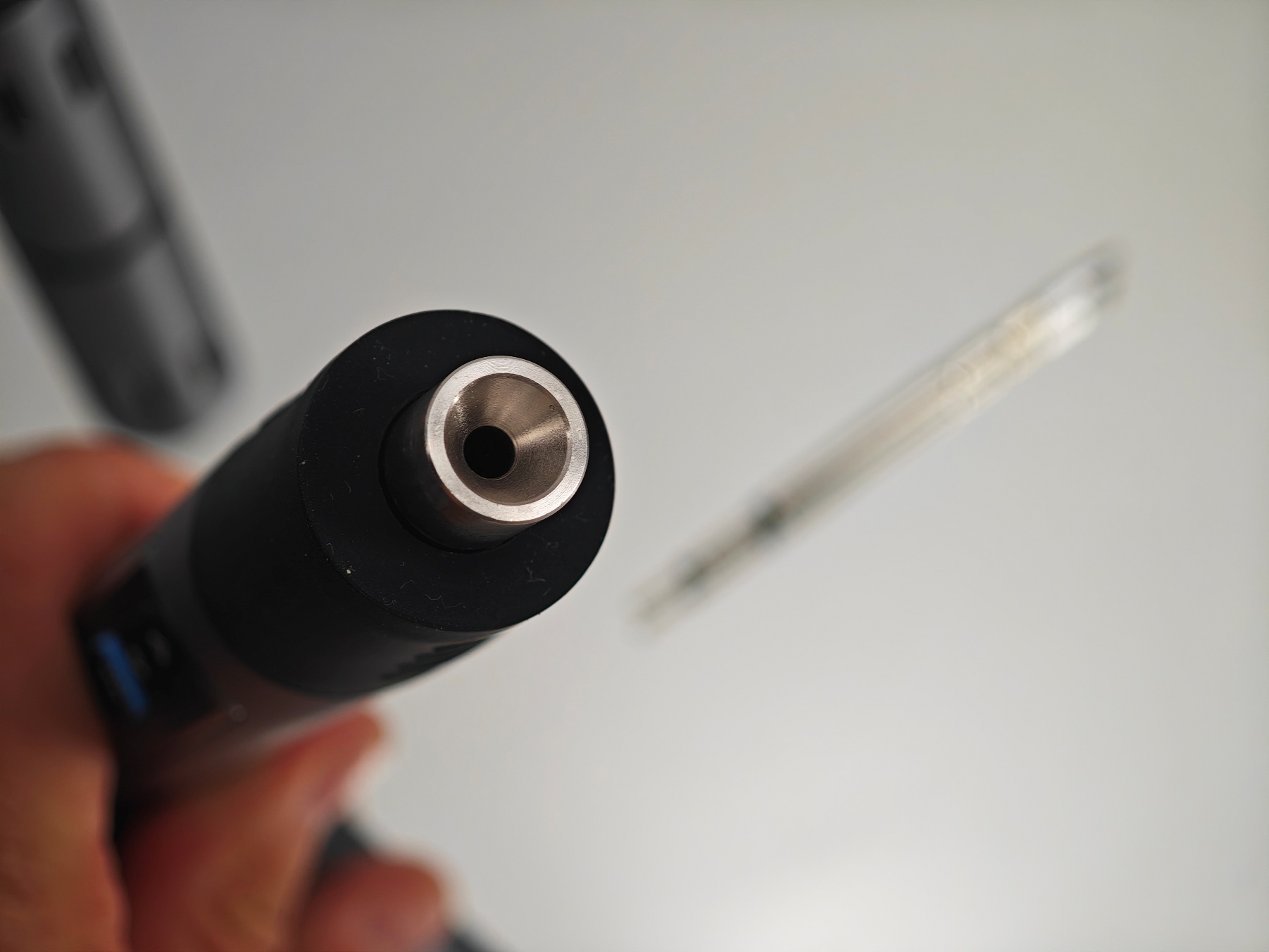

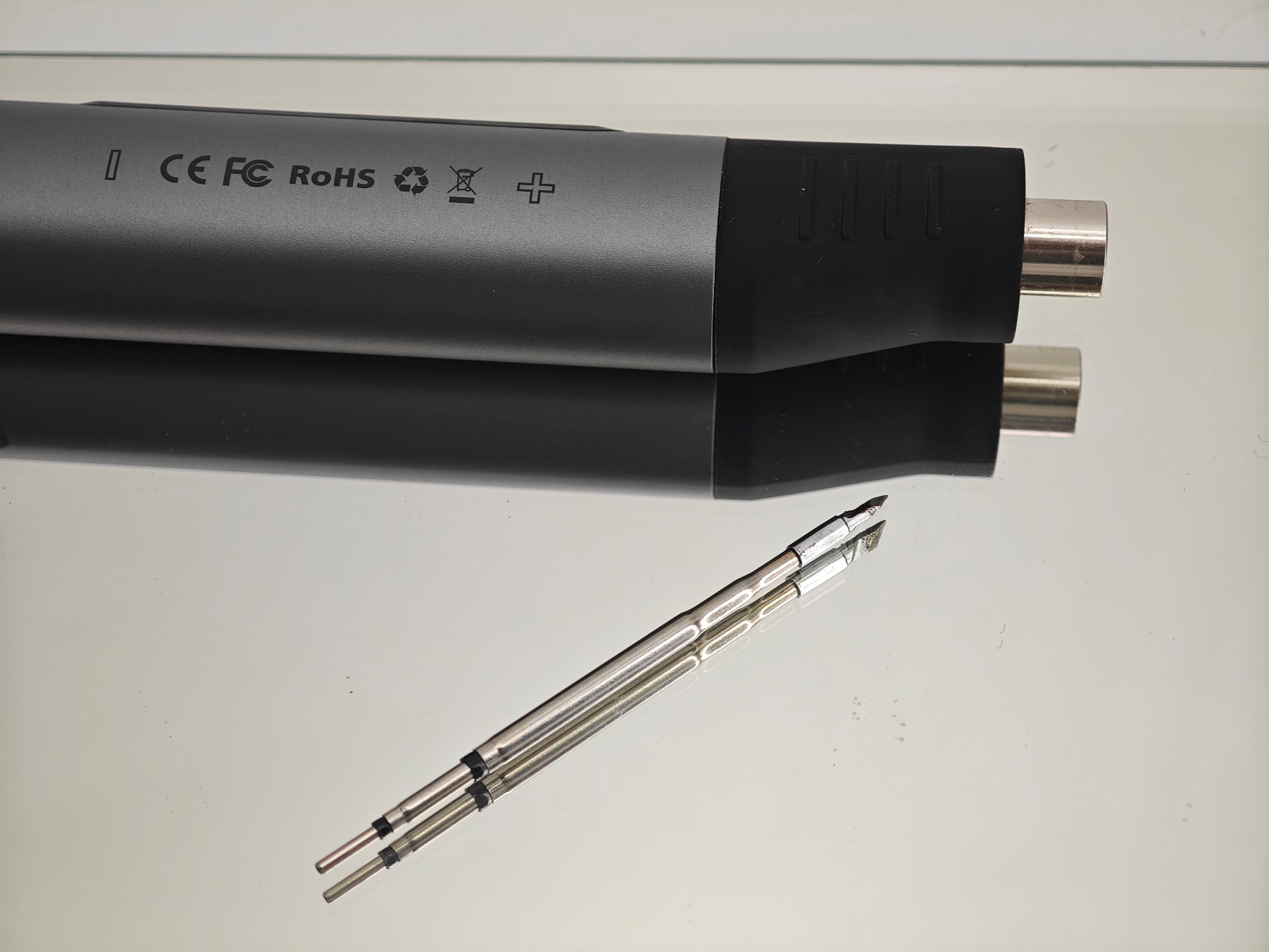

FNIRSI HS-03 использует стандартные сменные жала серии F210 для тонких работ. Это достаточно распространённый стандарт в «легком весе», то есть с минимальной тепловой инерцией: отсутствие заметной тепловой массы позволяет вот таким компактным жалам быстро нагреваться и хорошо поддерживать заданную температуру. В этом плане. Такой выбор обеспечивает доступность расходников: жала F210 можно приобрести отдельно в широком ассортименте форм и размеров, включая игольчатые, лопатки и жала для SMD-компонентов, а также насадки для установки резьбовых втулок с нагревом. Нагрев жала происходит быстро и поддержание температуры получается с достаточно высокой точностью. Еще отмечу достаточно быстрый нагрев — начинает плавить припой уже за 7-8 секунд после старта.

Питание

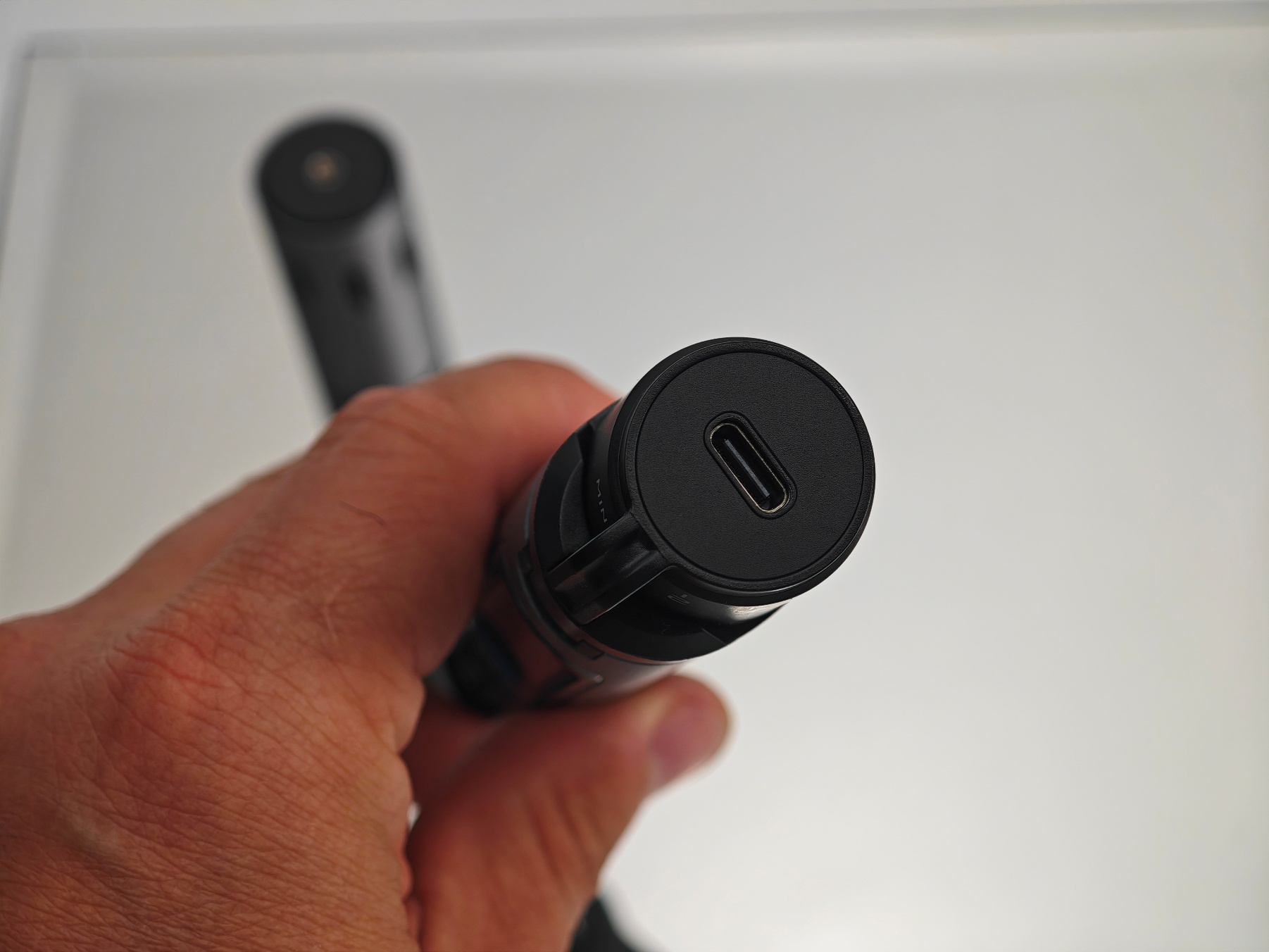

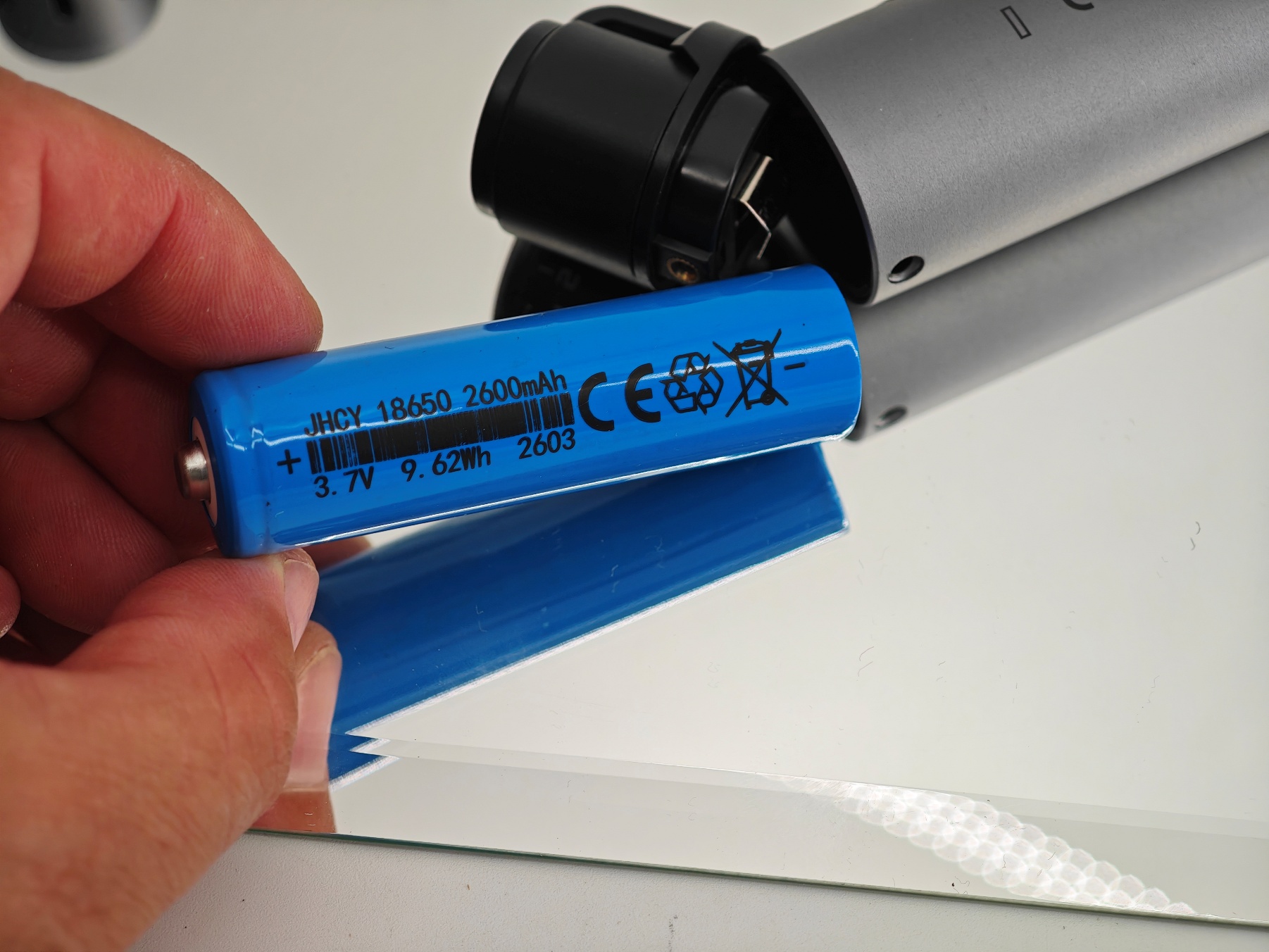

Пара слов про питание паяльника. Предусмотрено сразу два режима питания, которые можно использовать именно для портативной работы. Это и работа от USB Type-C: паяльник поддерживает протокол Power Delivery (PD), позволяя работать и одновременно заряжать аккумулятор от мощных зарядных устройств. И работа от встроенного аккумулятора: внутри установлен сменный литий-ионный элемент формата 18650 ёмкостью 2600 мАч. При желании можно установить любой совместимый — вполне можно подобрать на 3000мАч или 3500 мАч обеспечивает полностью автономную работу. Этот момент полностью обеспечивает мои требования к автономности пайки.

Защитный колпачок

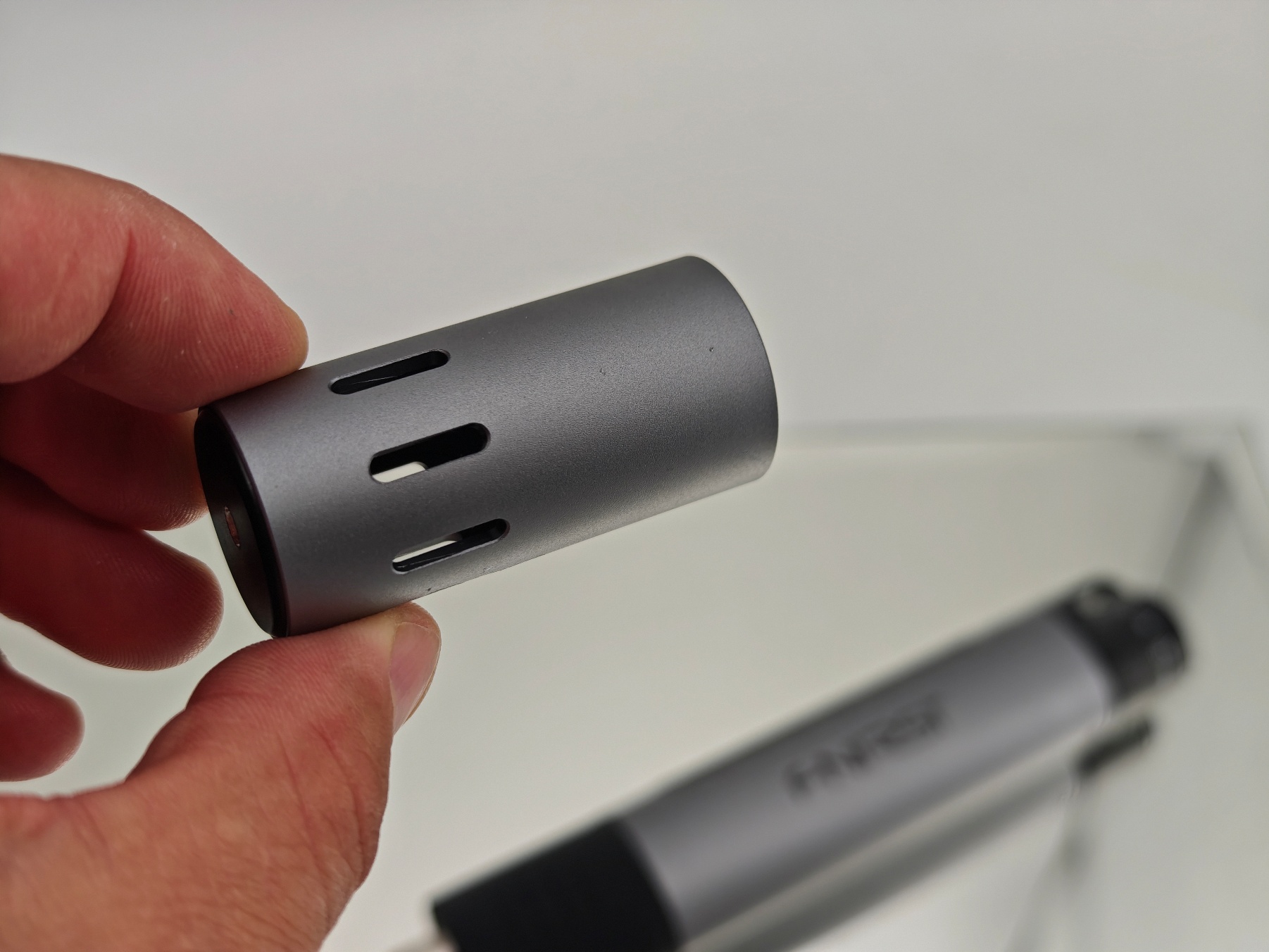

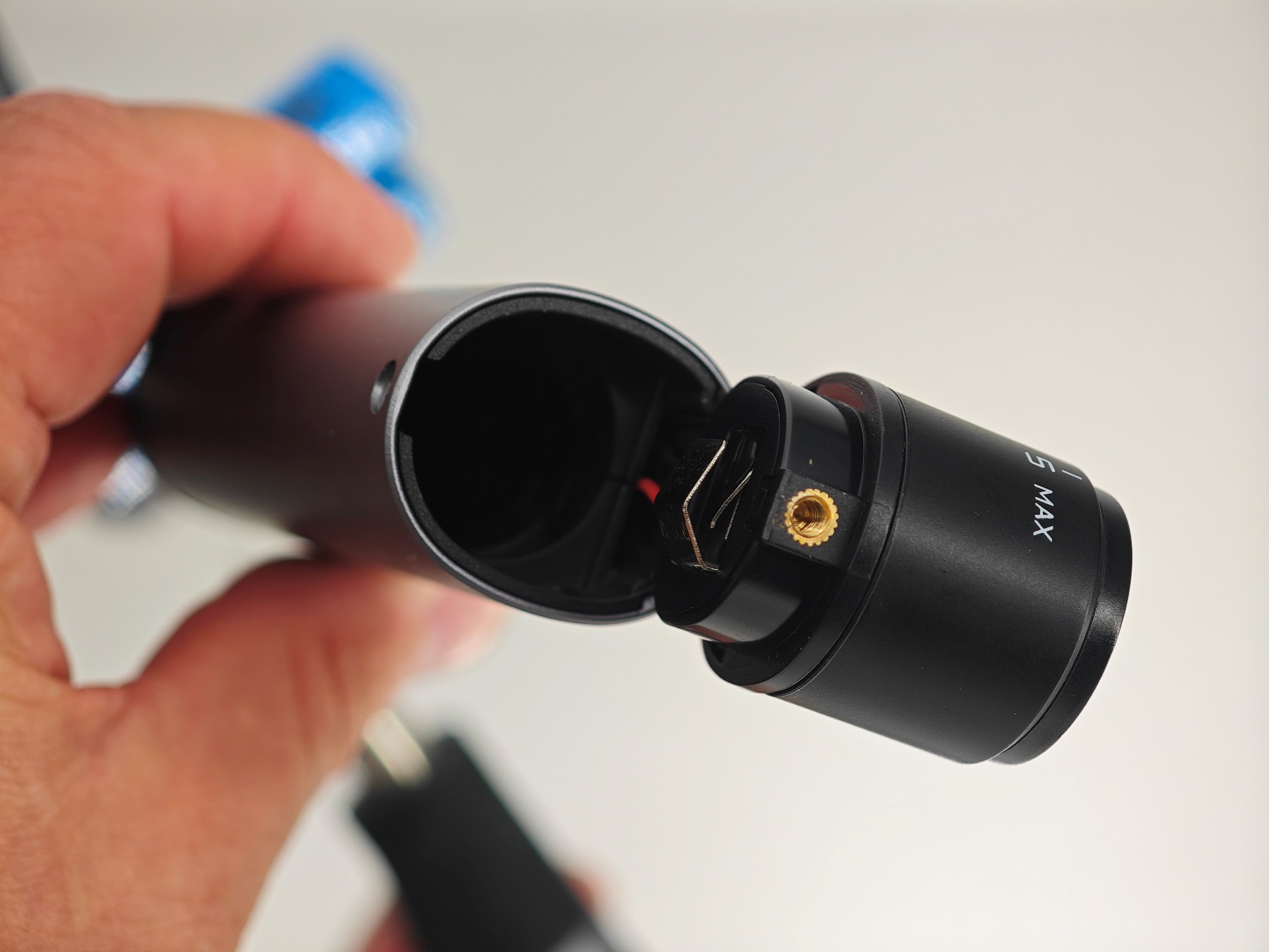

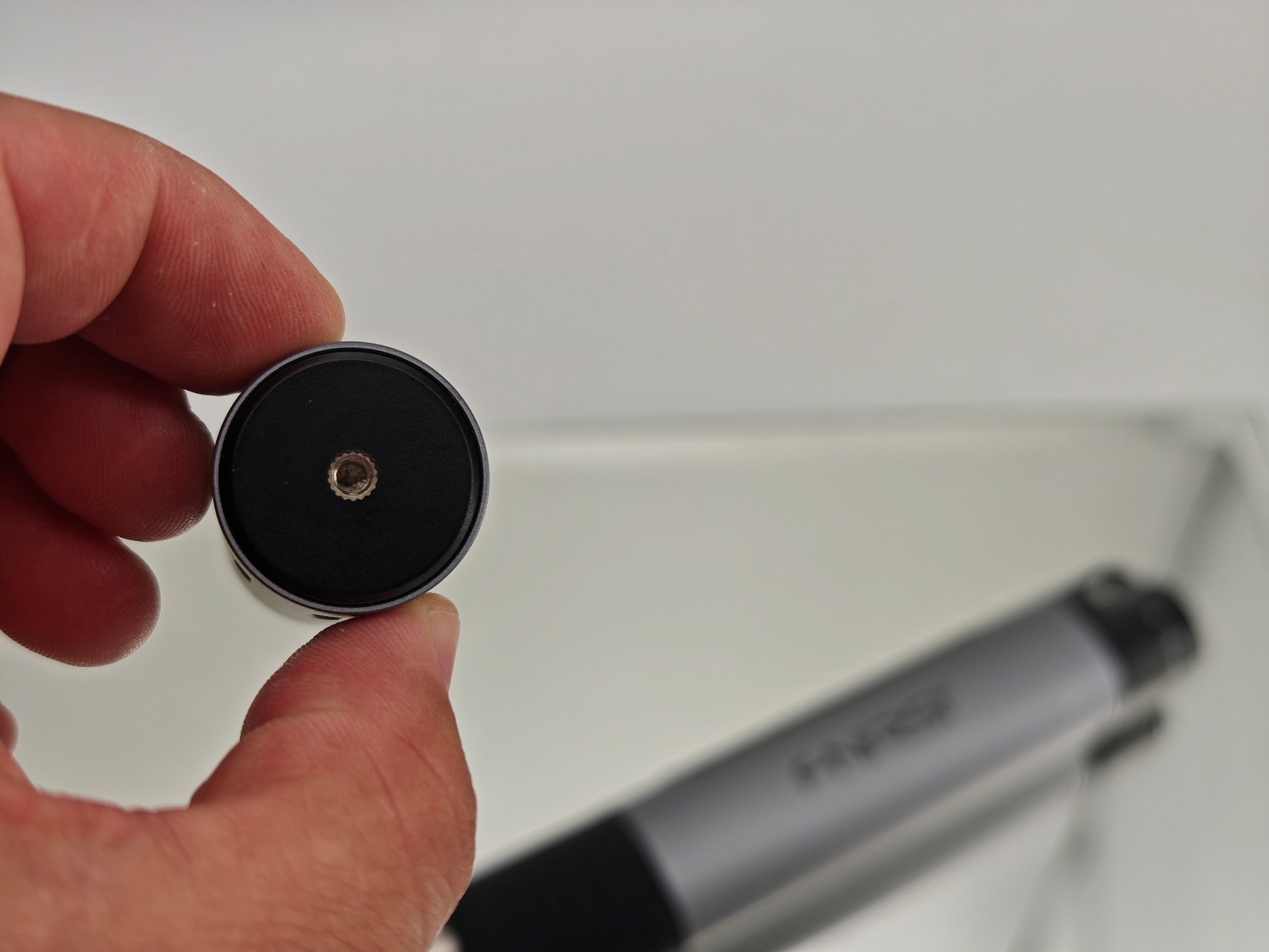

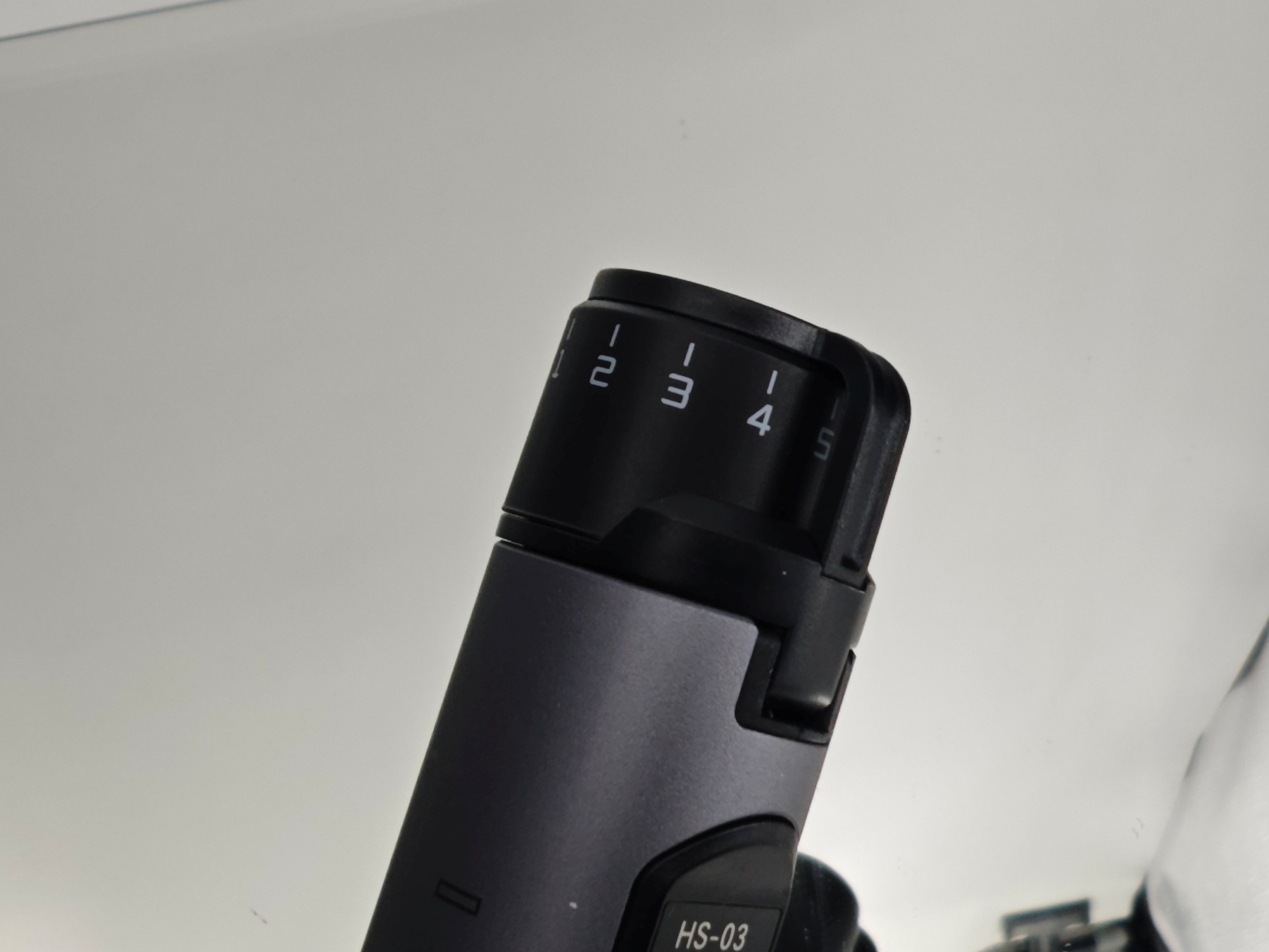

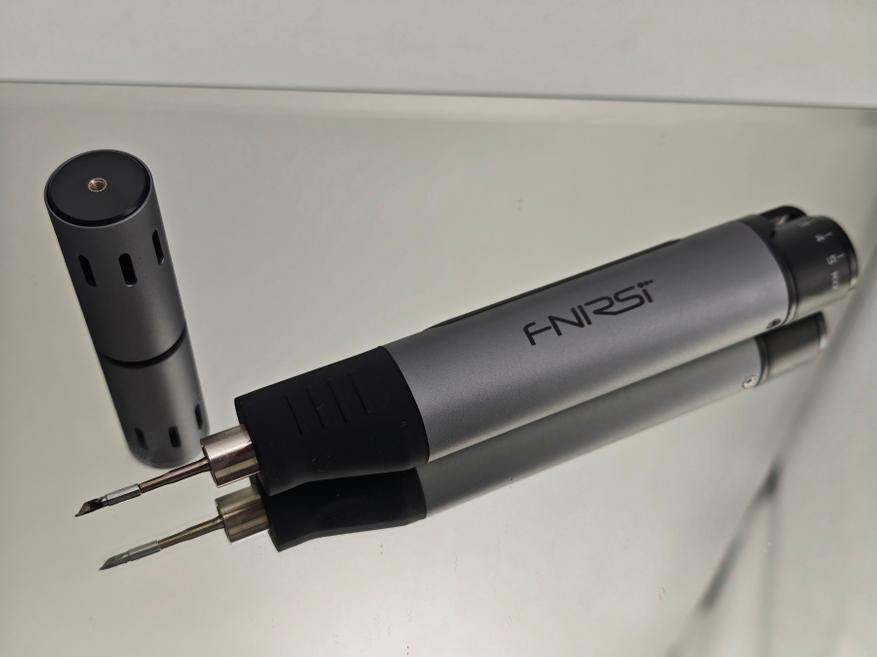

В комплекте поставляется термостойкий силиконовый колпачок. Он надевается на горячее жало сразу после выключения, позволяя безопасно убрать паяльник в сумку или карман, не дожидаясь его остывания. Это важный элемент безопасности и удобства для портативного использования — можно убирать в кейс сразу после работы. Еще один нюанс, на который я обратил внимание — это втулка с резьбой в торце колпачка. Можно будет приспособить какой-либо держатель для удобства работы на столе.

Кейс для хранения

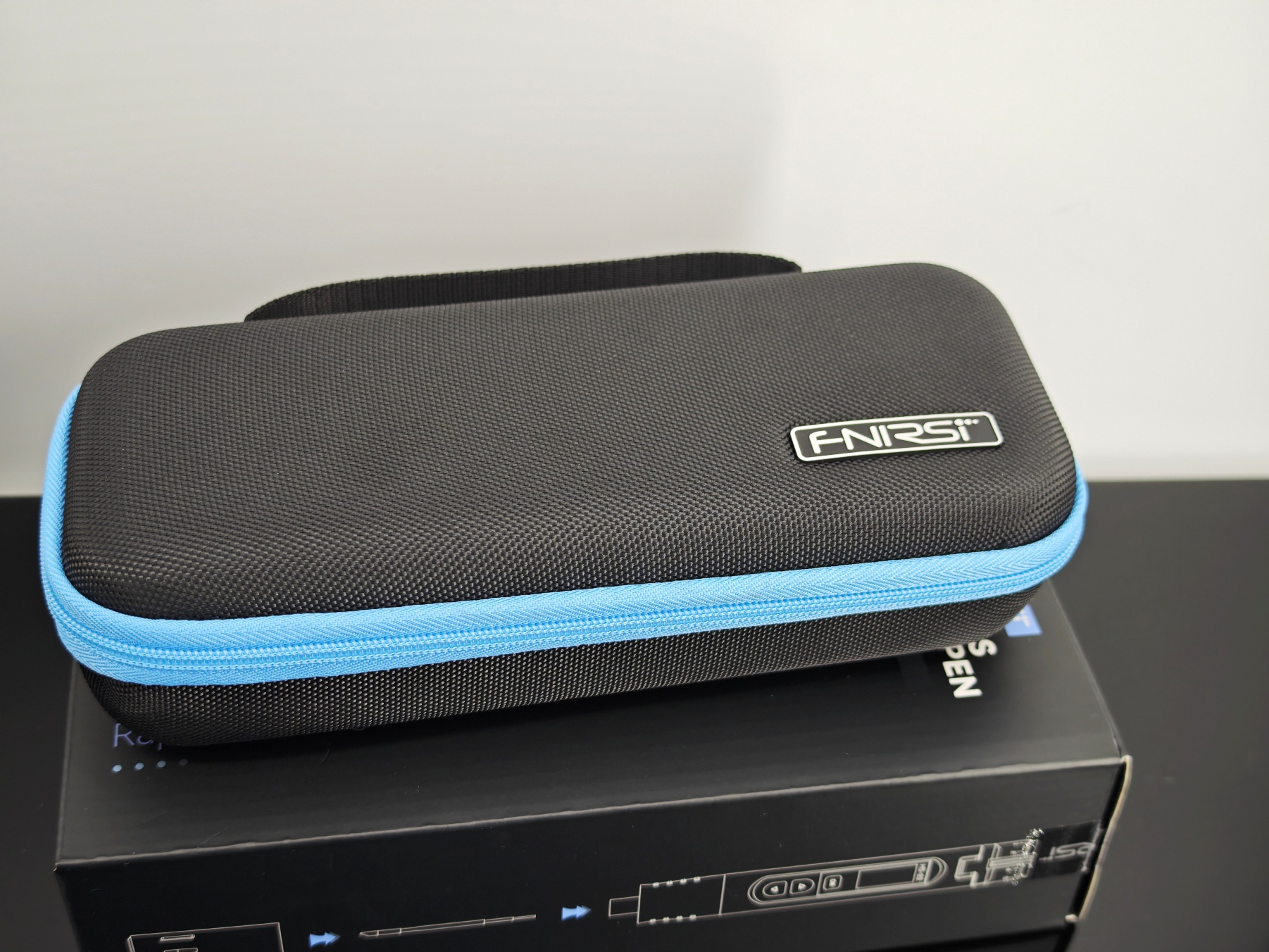

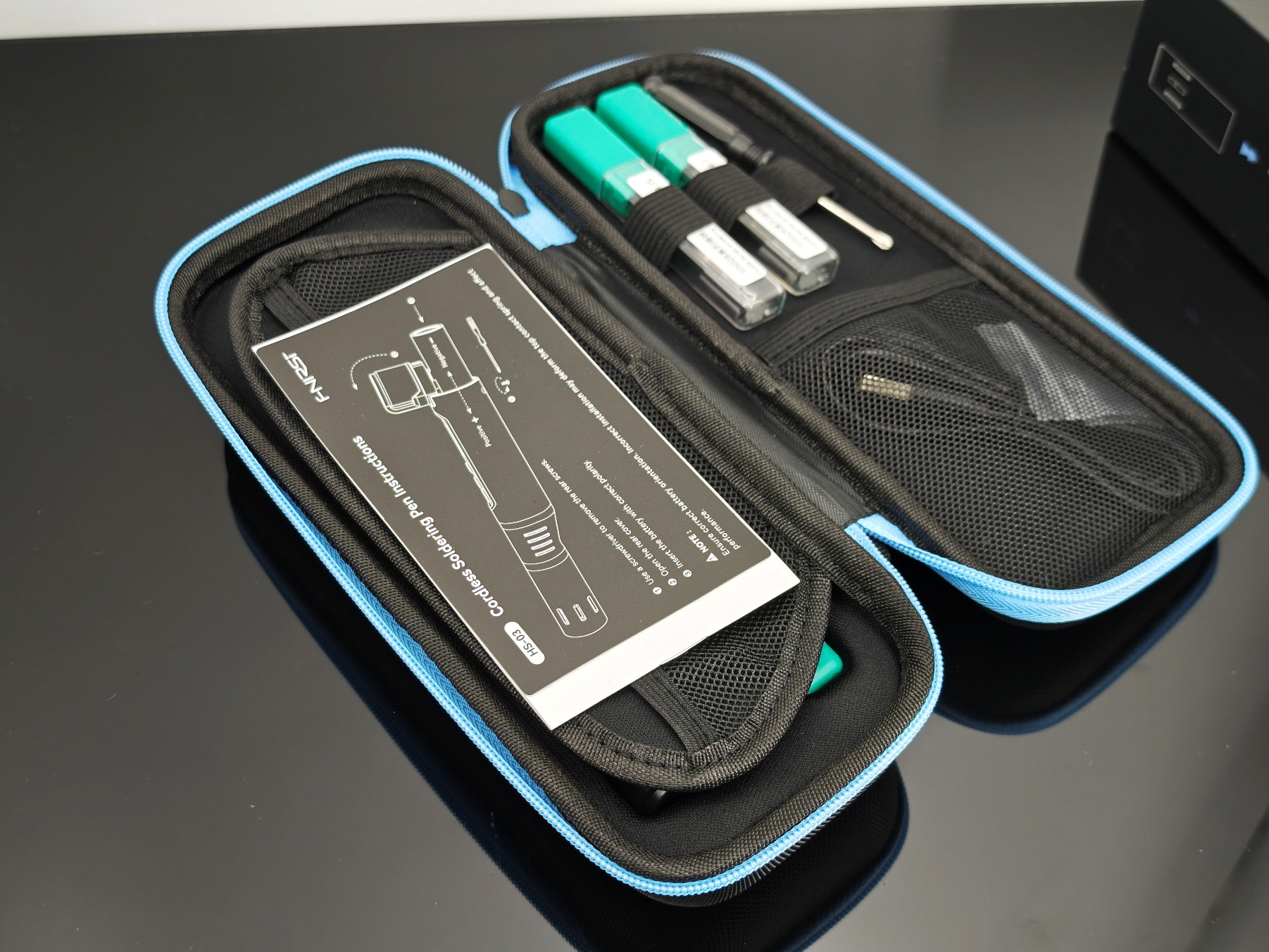

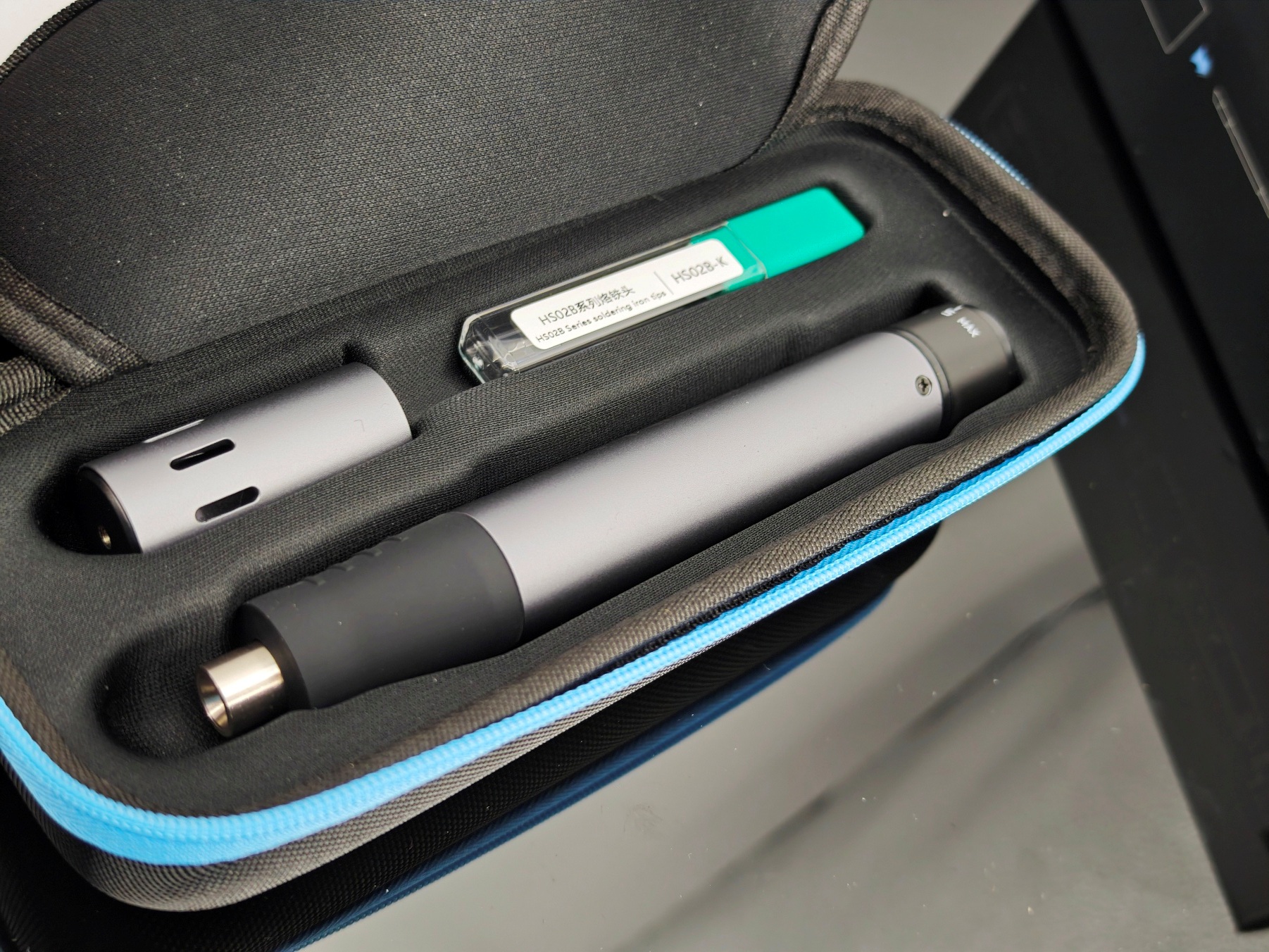

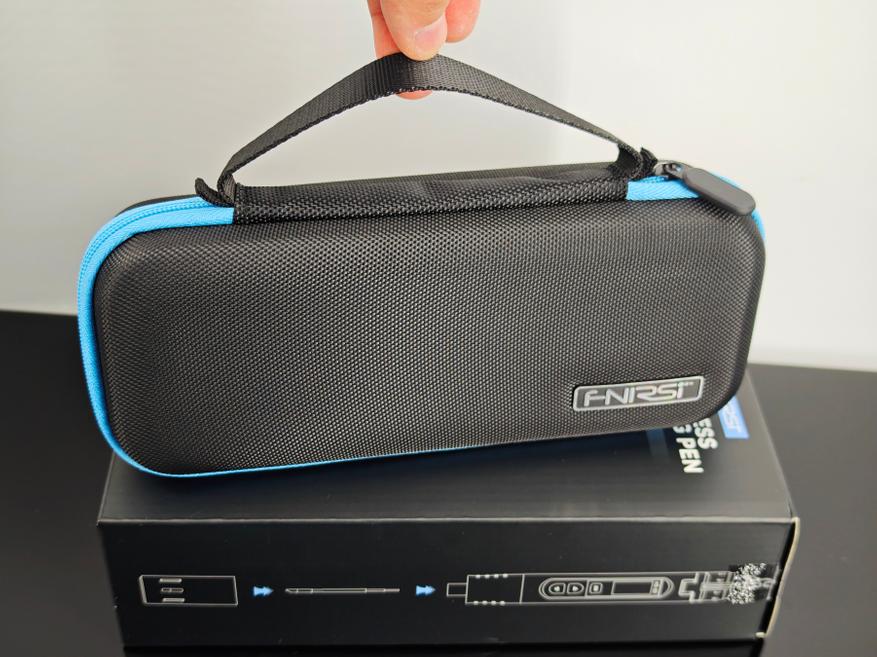

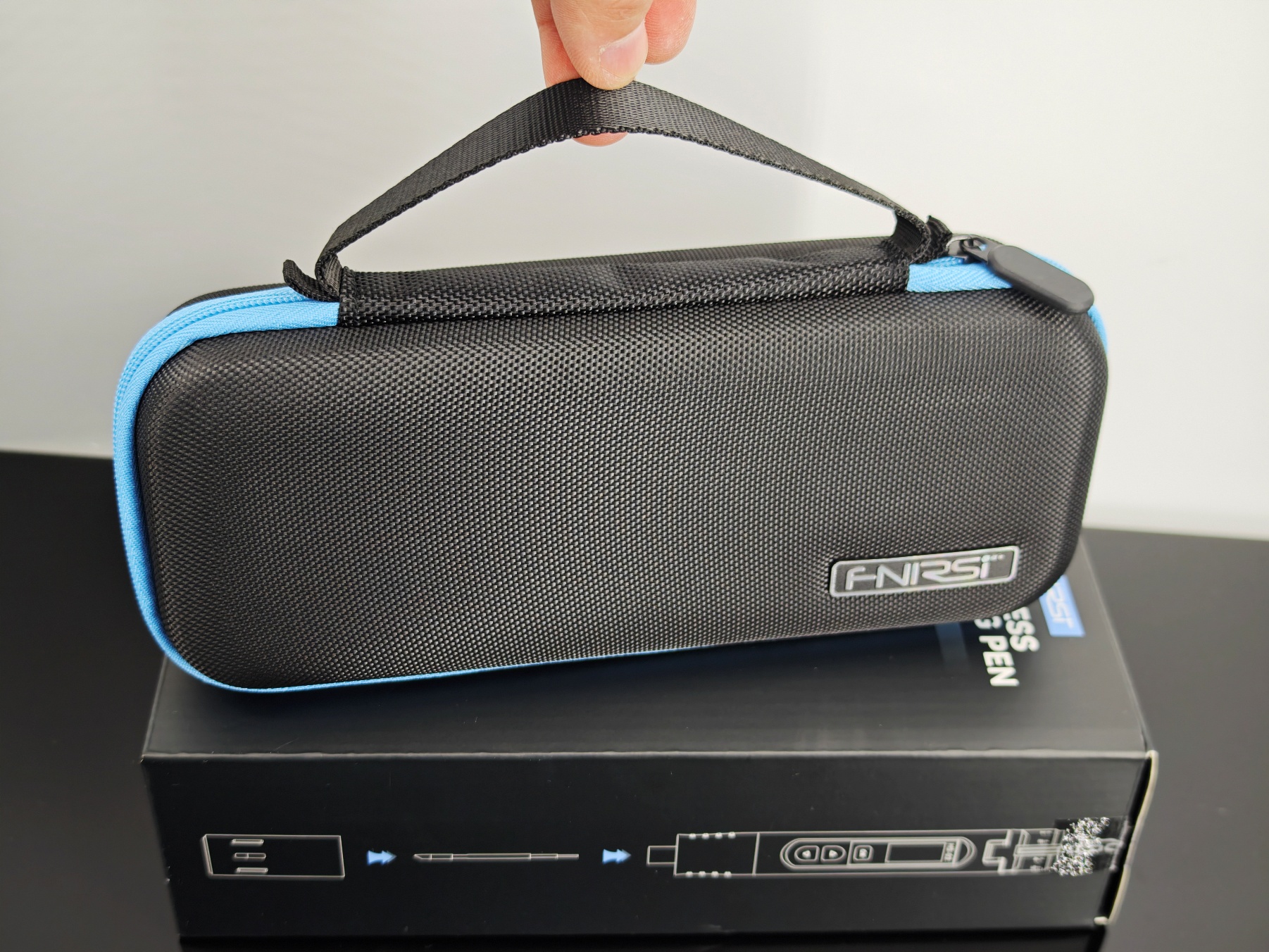

В самом начале я уже отметил, что в комплекте с паяльником идет вот такой кейс. Он подойдет и в качестве органайзера для переноски, и будет удобен для хранения паяльника с комплектом. Вот так выглядят ложементы внутри кейса.

Инструкция

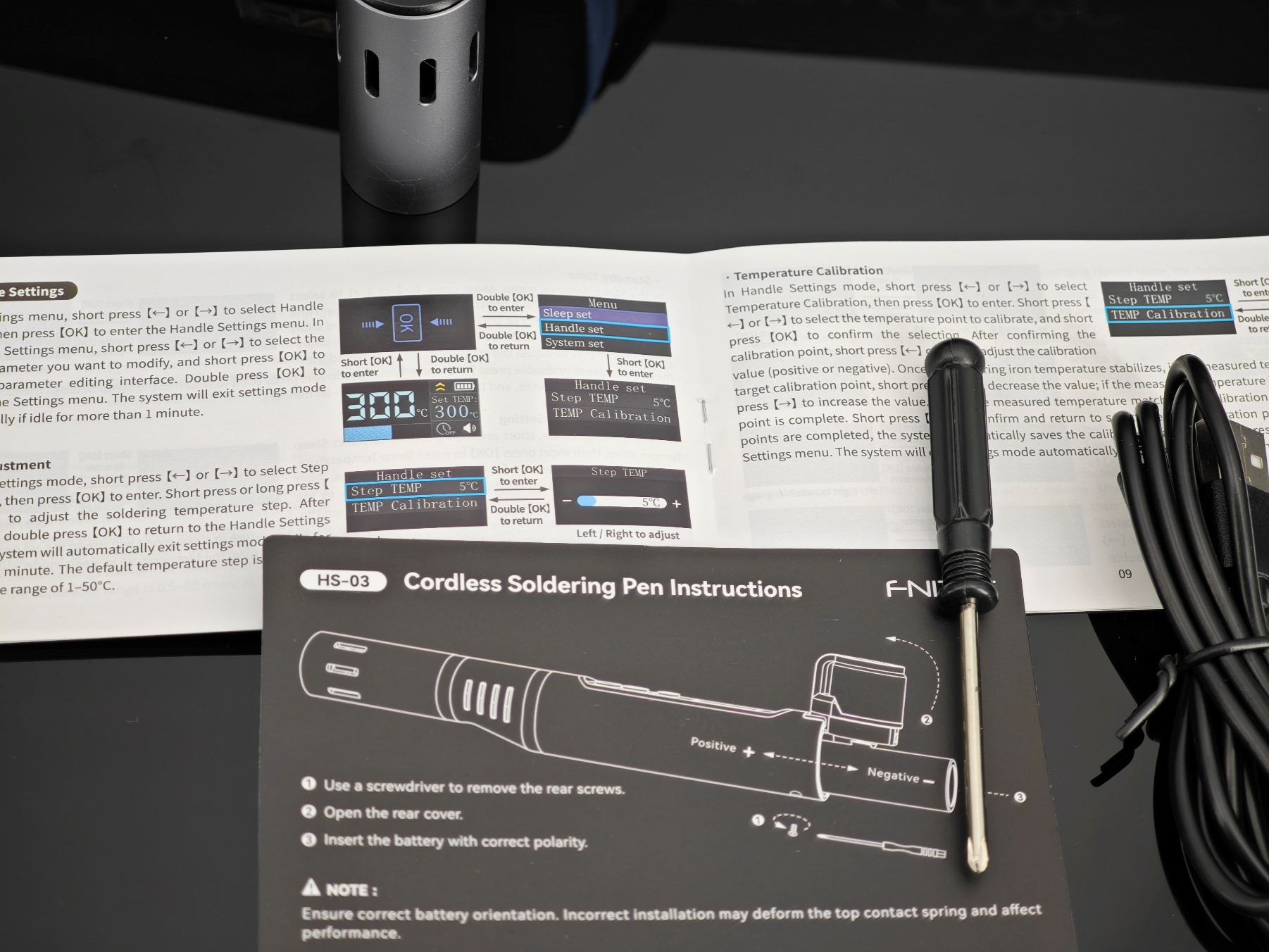

Руководство пользователя на русском языке содержит описание всех режимов работы, способов переключения температуры, настройки профилей и общие рекомендации по использованию, уходу и технике безопасности. Отдельно обращаю внимание на раздел с настройкой температуры и температурных профилей.

Пример использования

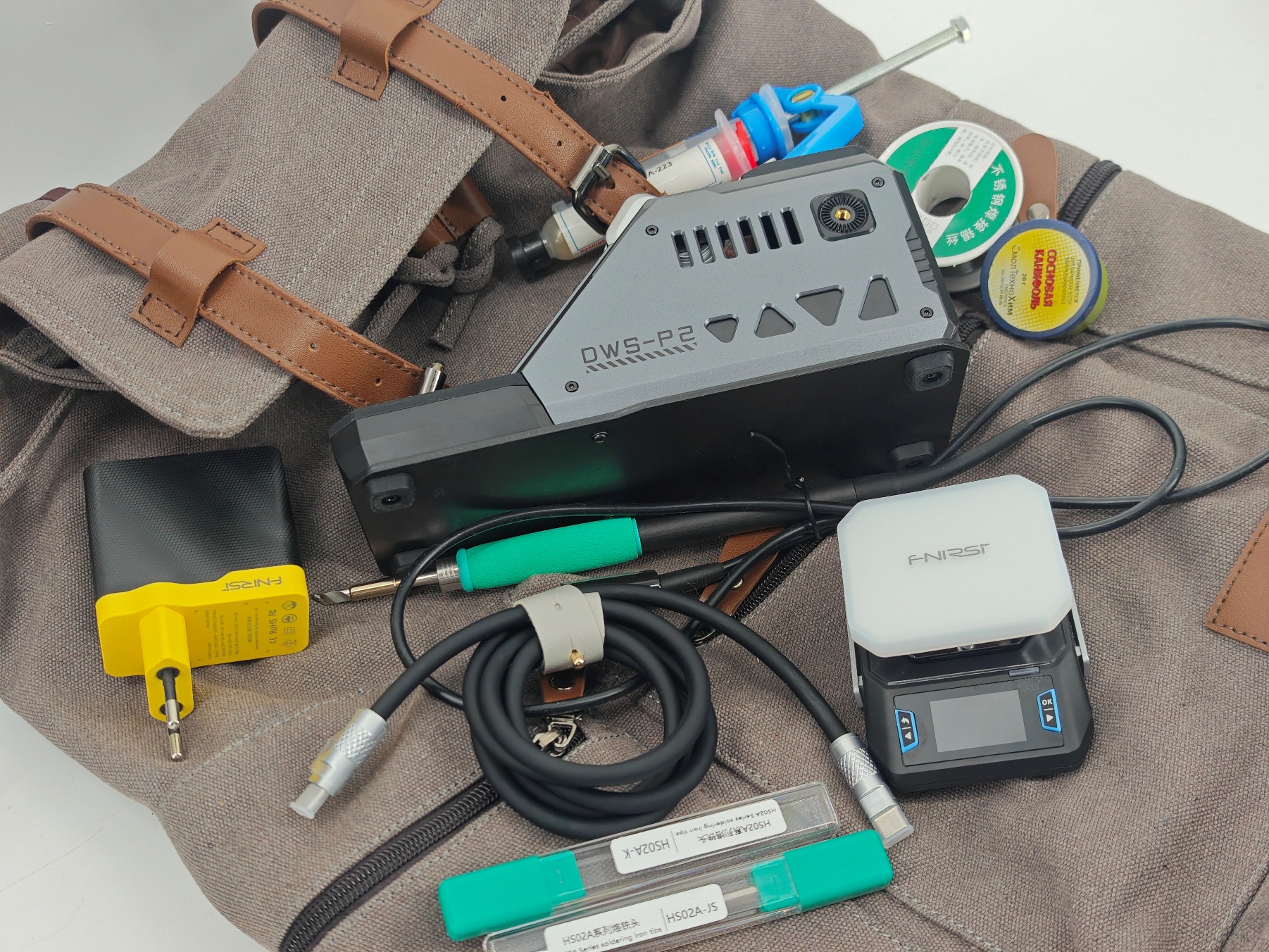

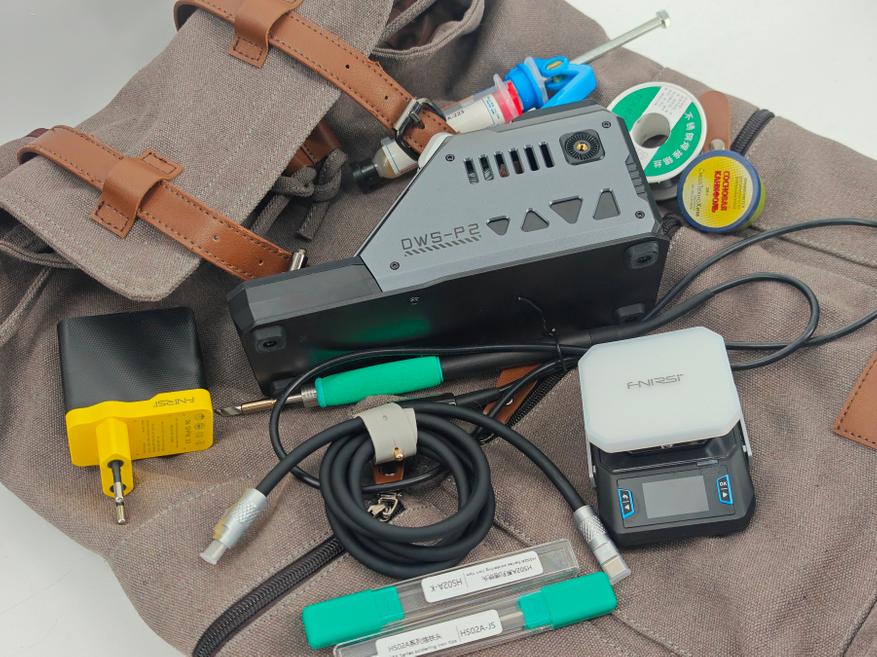

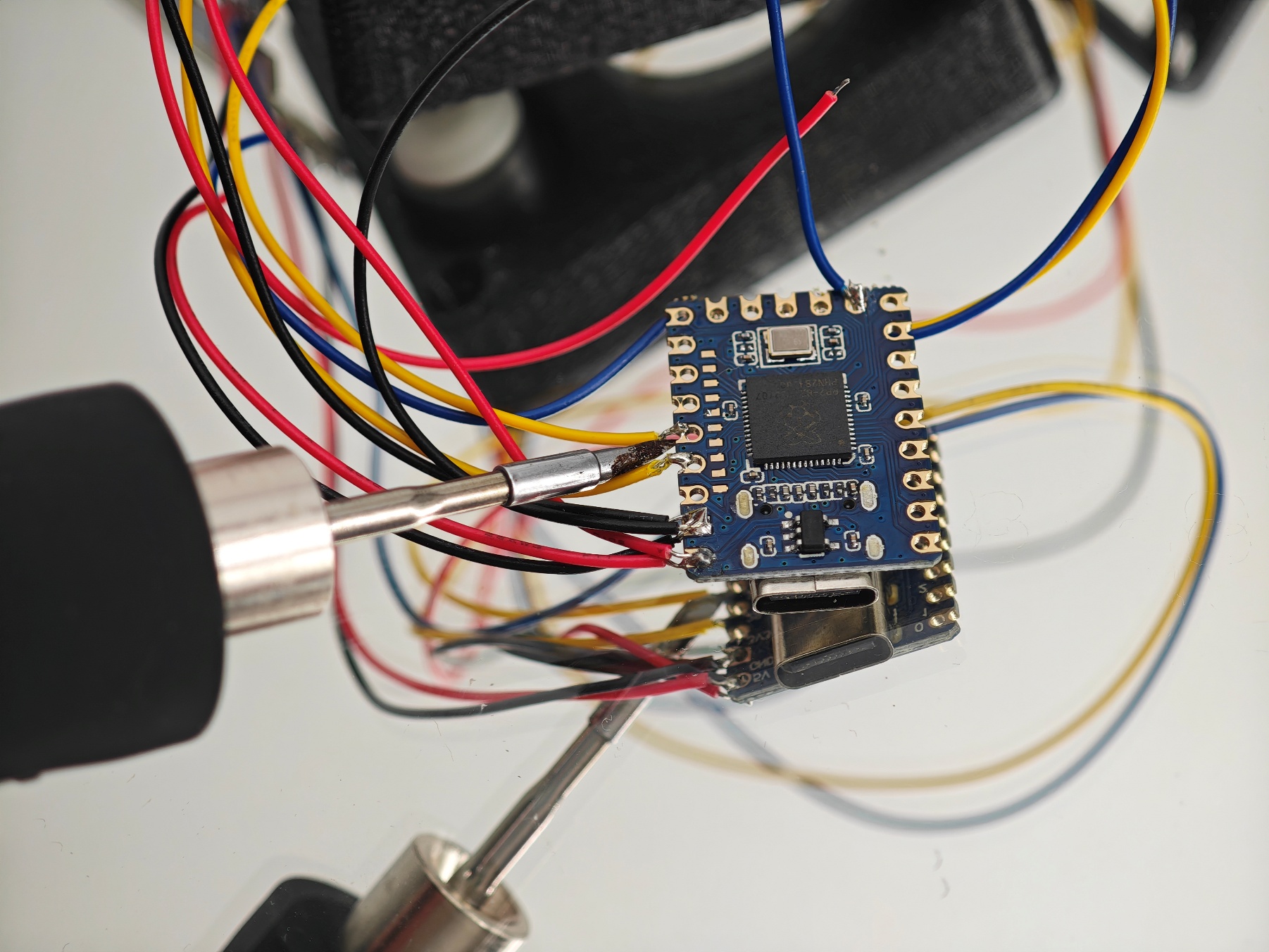

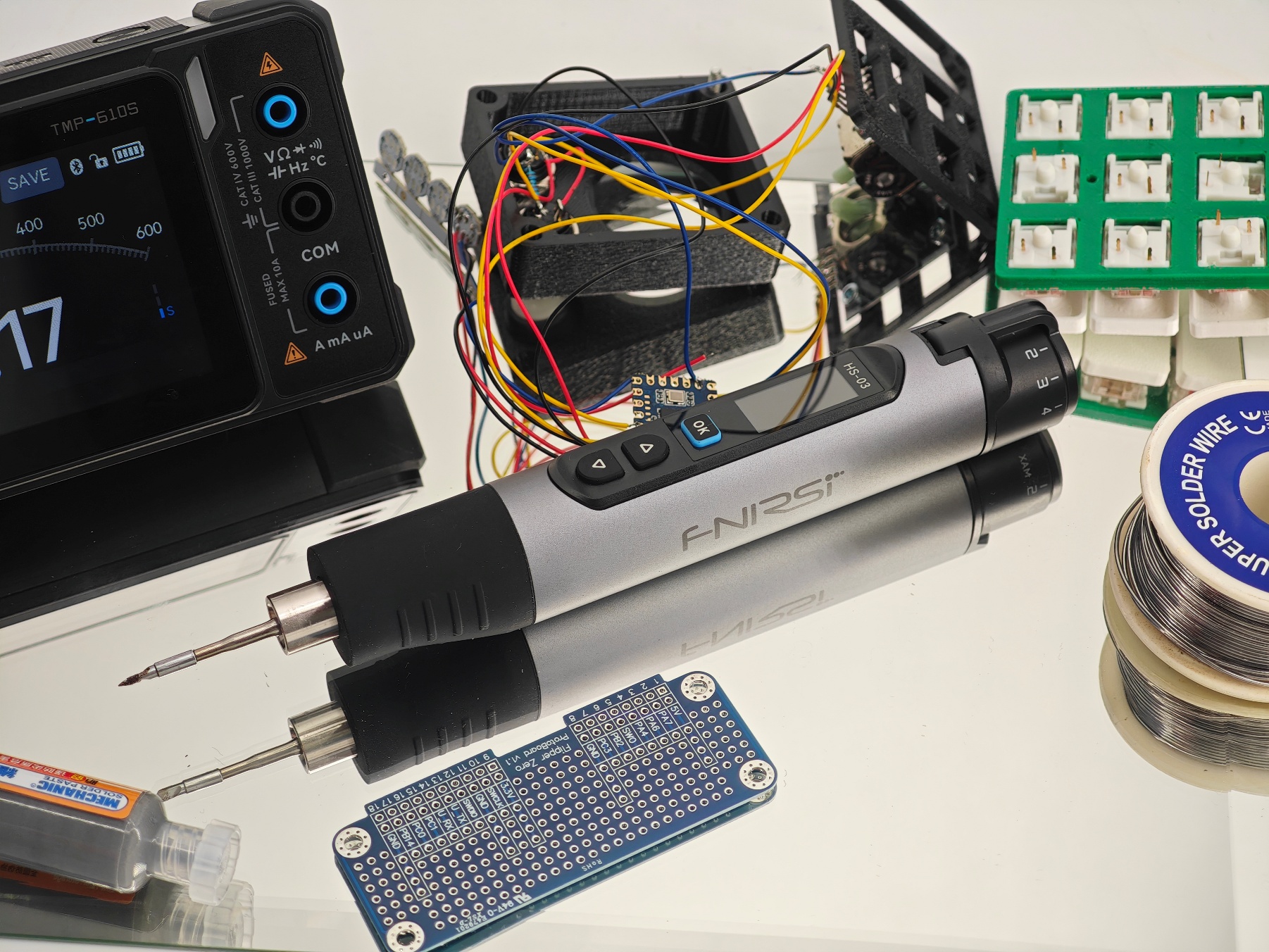

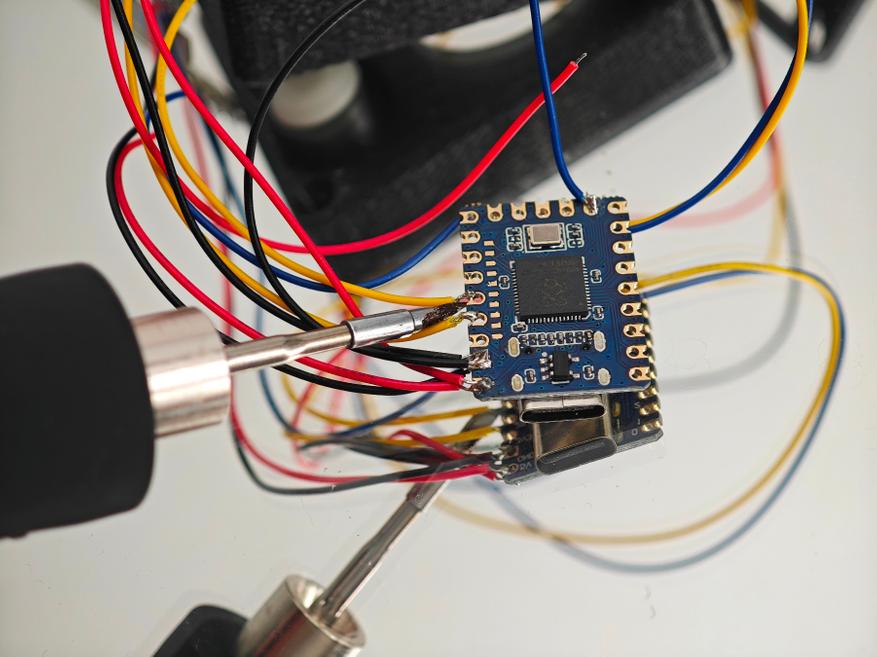

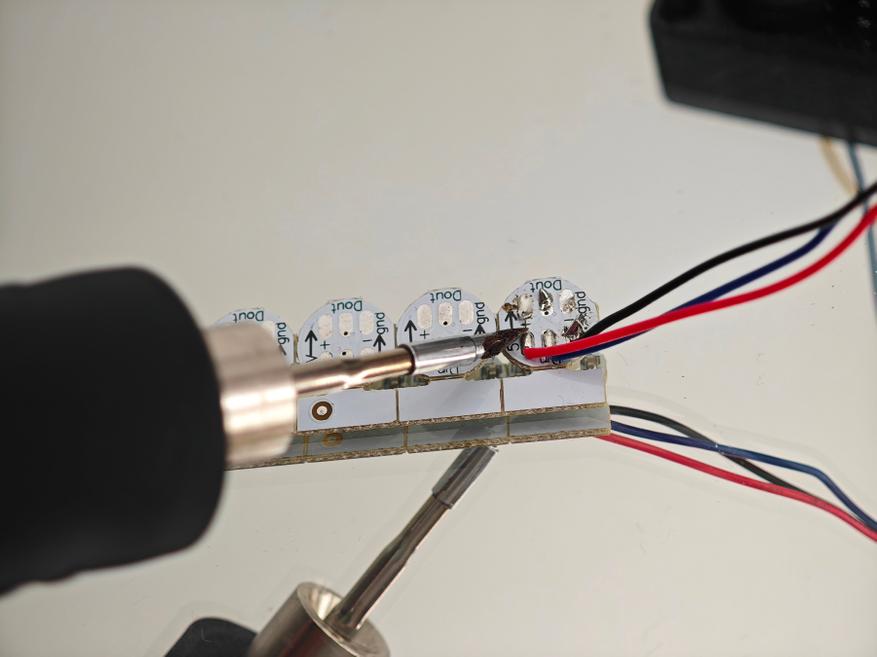

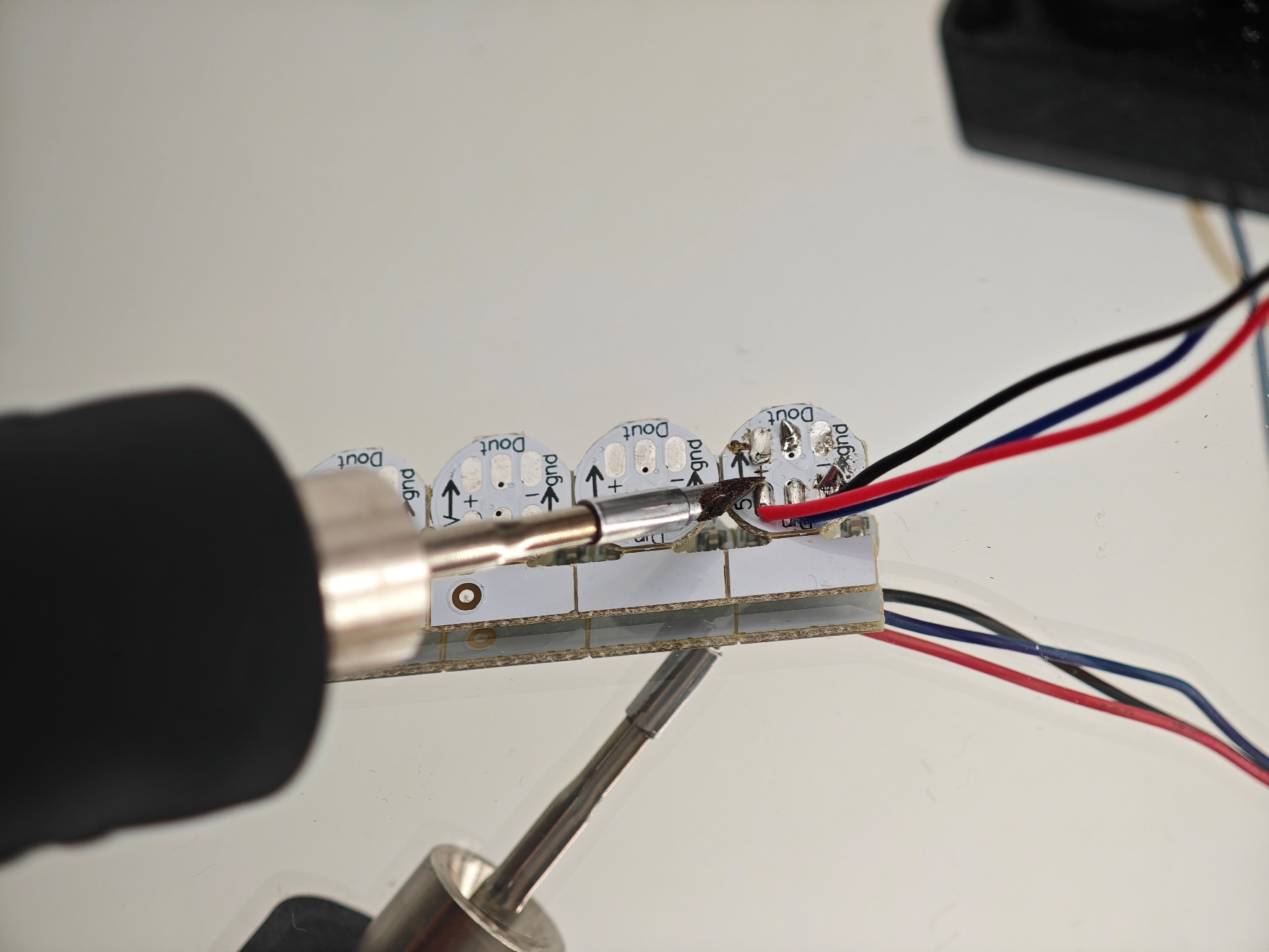

FNIRSI HS-03 без проблем помещается в рюкзаке вместе с необходимыми инструментами и портативным нагревательным столиком. Встроенного аккумулятора хватает на несколько часов работы в автономном режиме — это выручает при ремонте в автомобиле или на выезде. Отмечу реально быстрый нагрев — можно не ждать разогрева жала, и начинать паять практически сразу после включения. Также удобно, что в комплекте идут несколько жал для разных задач — для себя установил тонкое с целью аккуратной пайки SMD-компонентов.

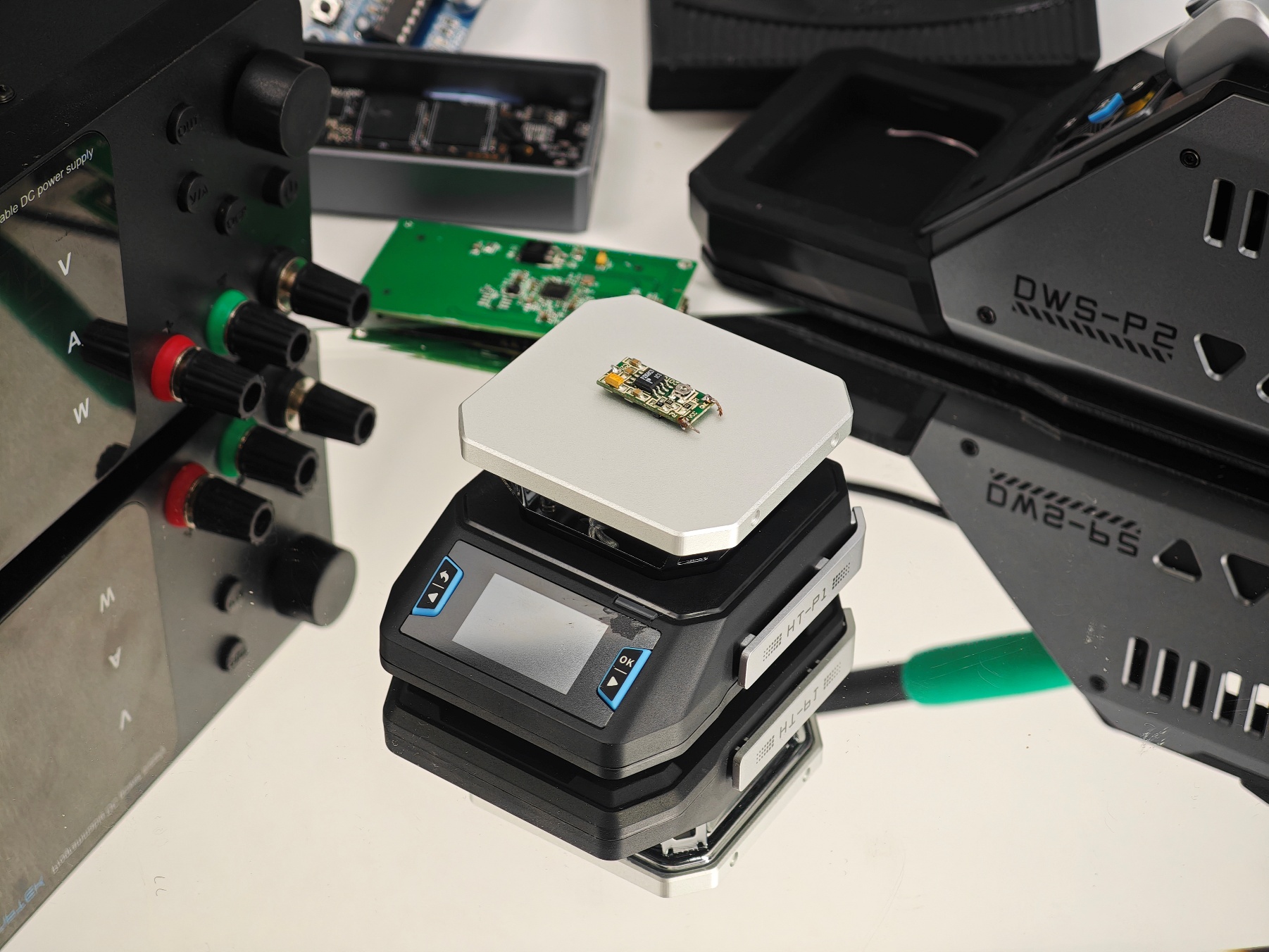

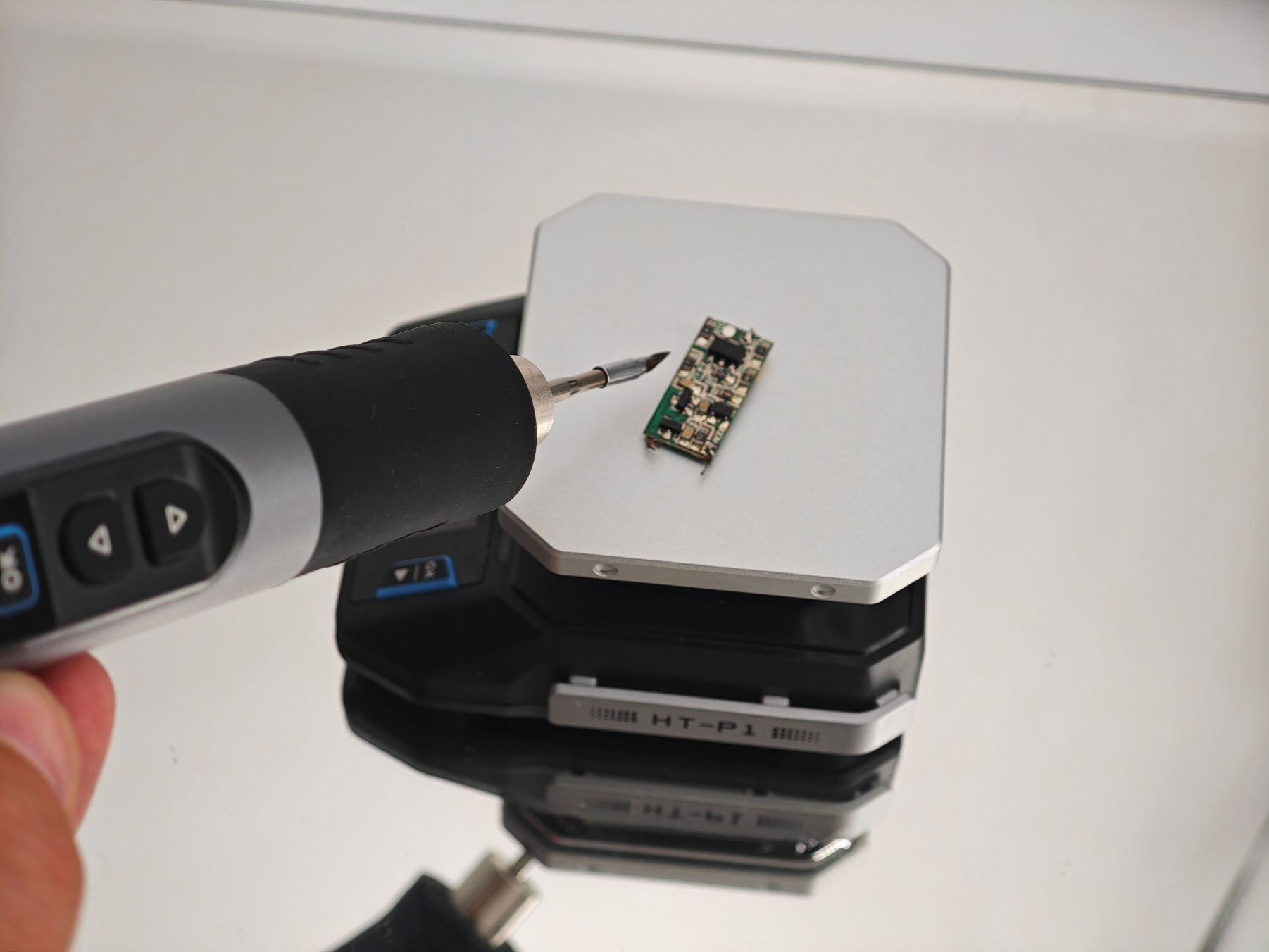

А для деликатных работ с SMD-компонентами и для высокотемпературной пайки удобно использовать вот такие портативные нагревательные платформы (например, FNIRSI HT-P1). В них есть режим для рефлоу-пайки, режим для быстрого прогрева плат. Довольно эффективно дополняет возможности HS-03, в частности, можно паять более крупные SMD компоненты с таким нагревательным столиком.

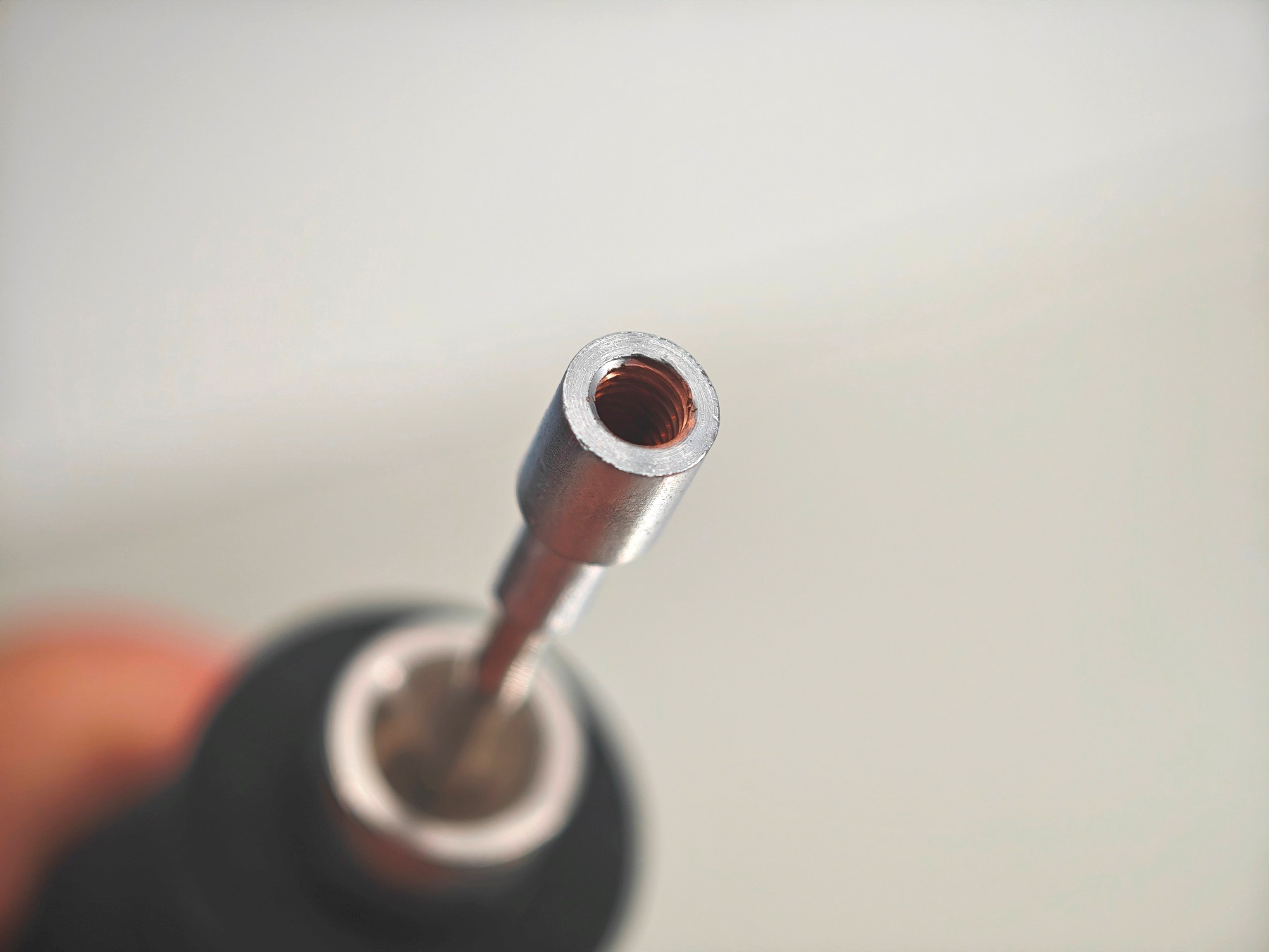

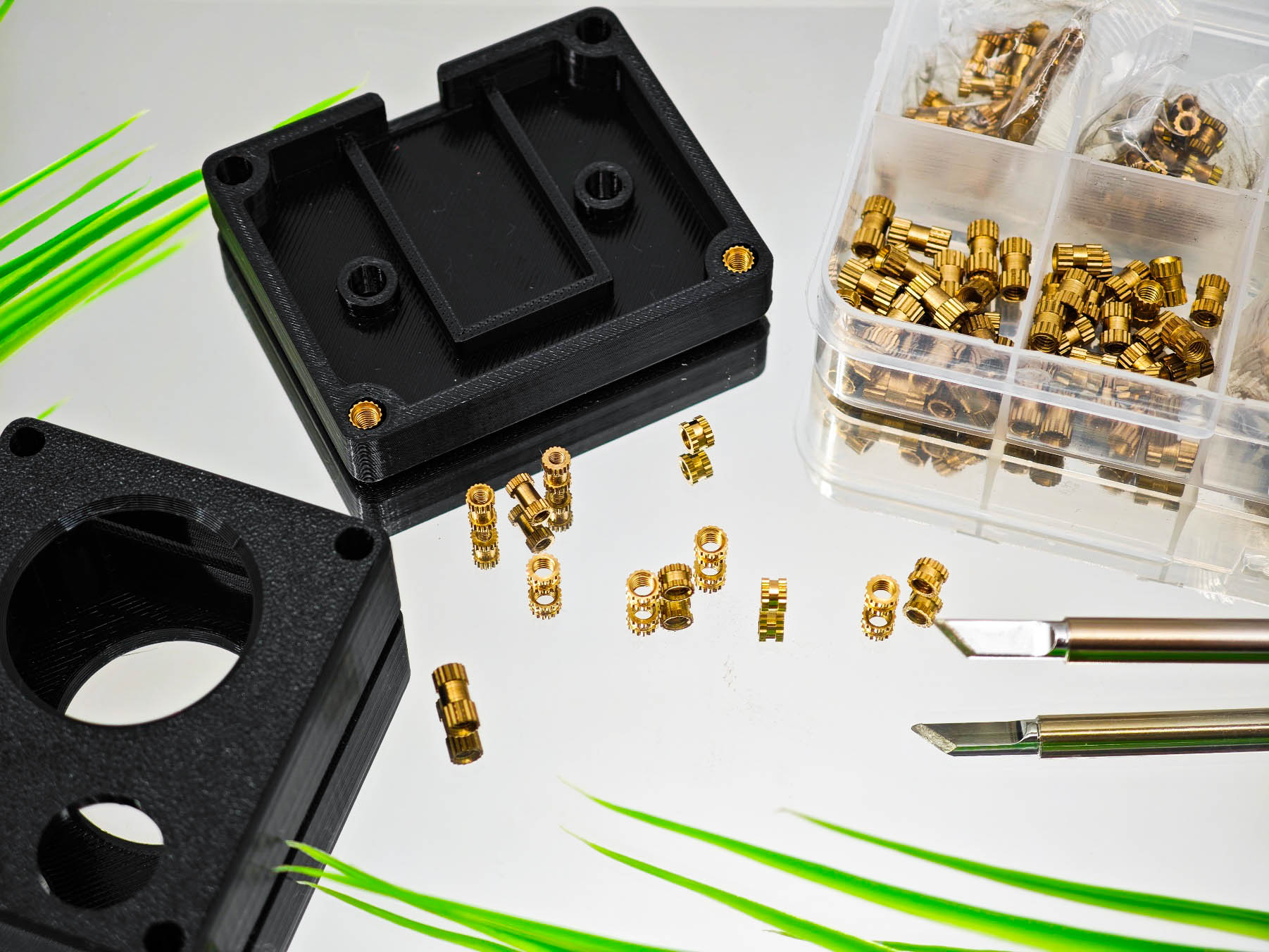

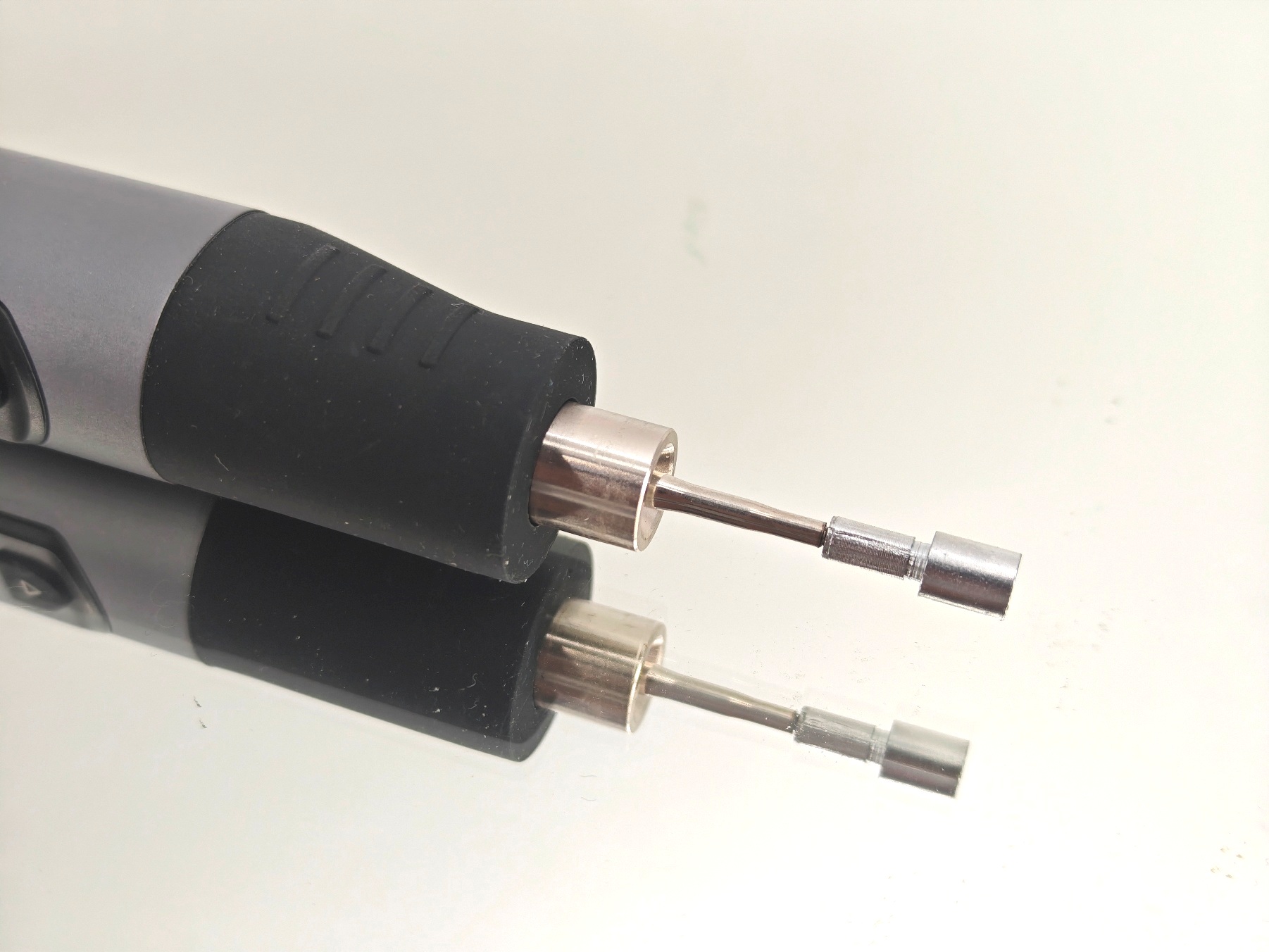

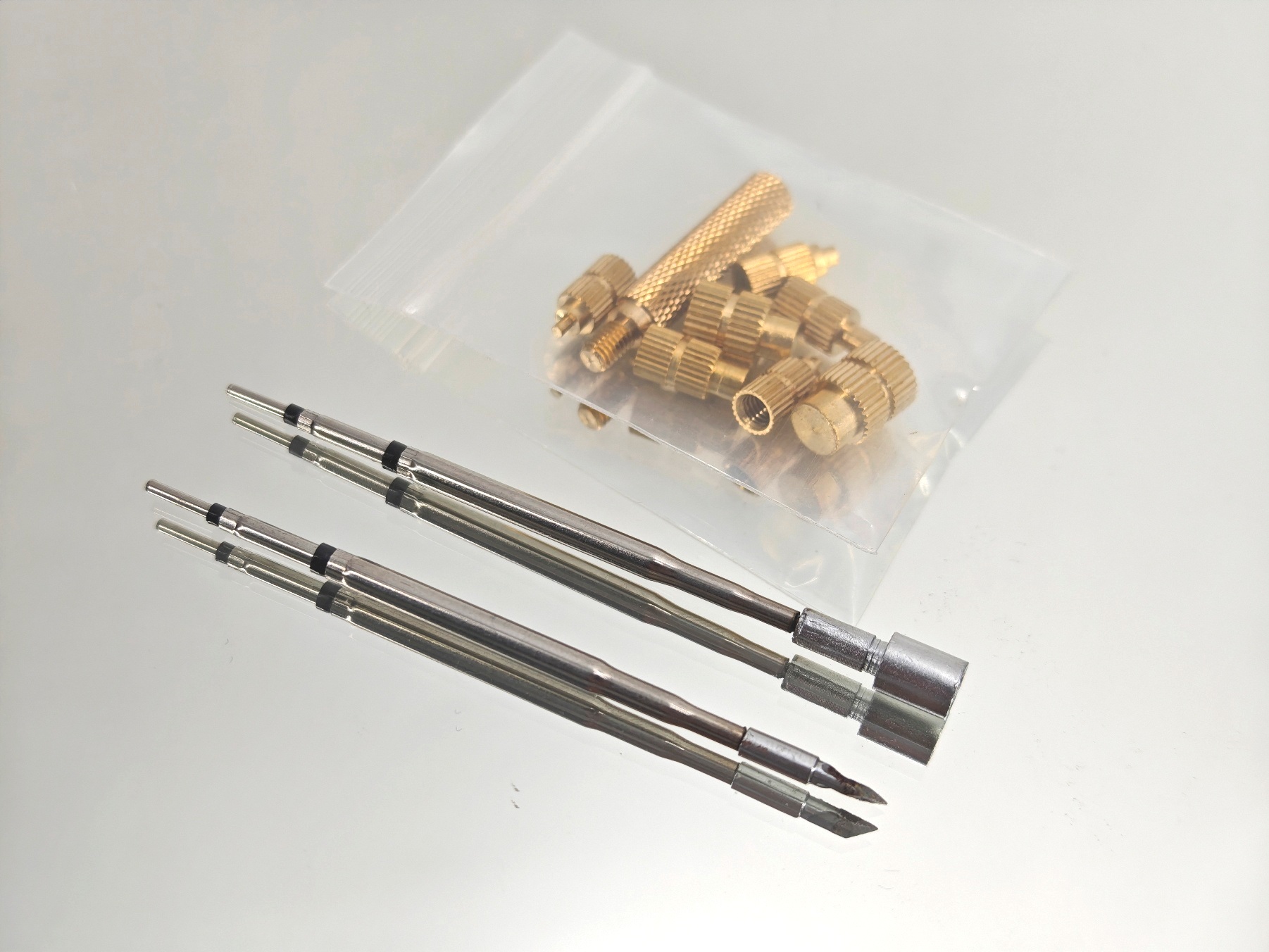

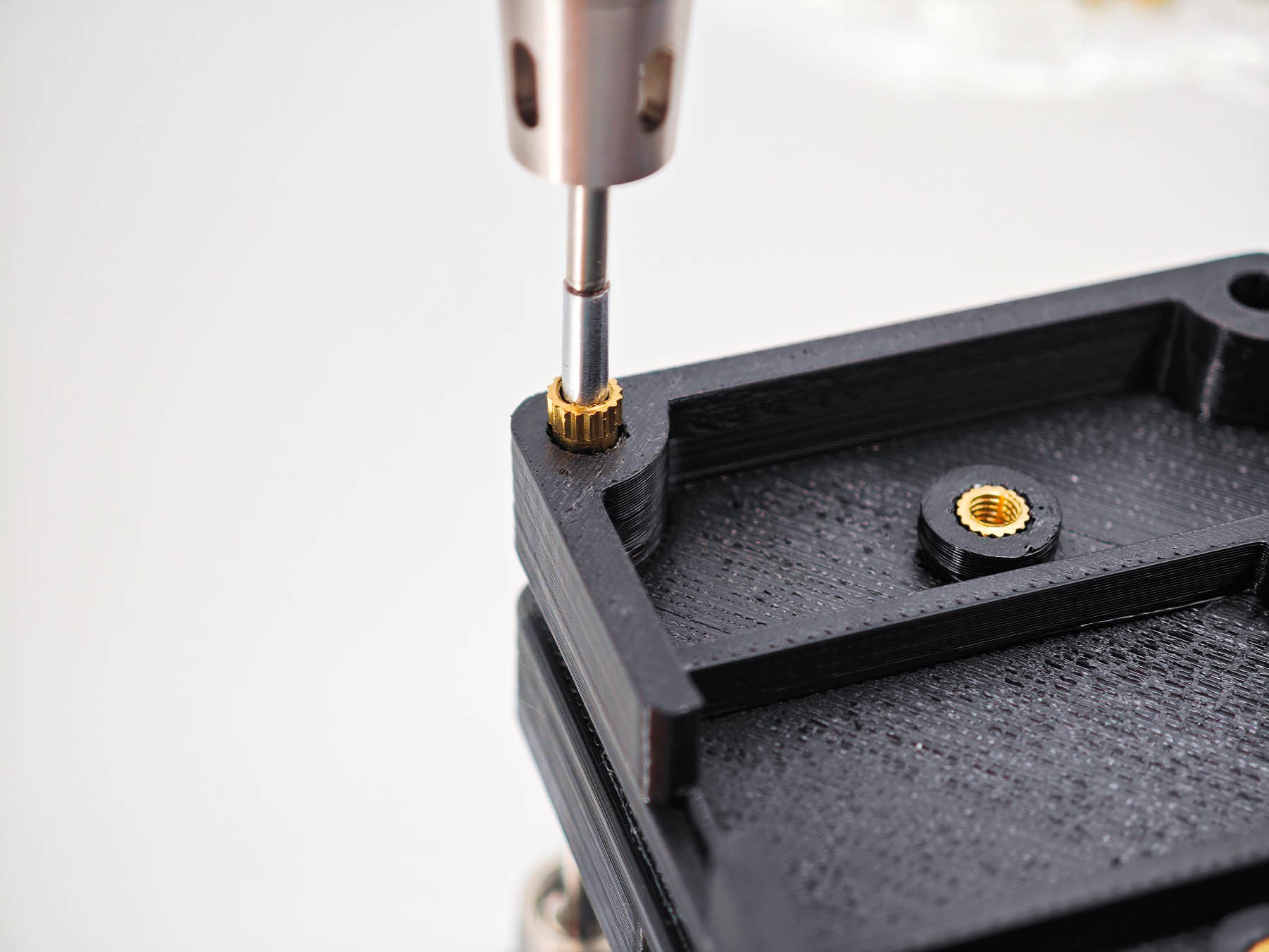

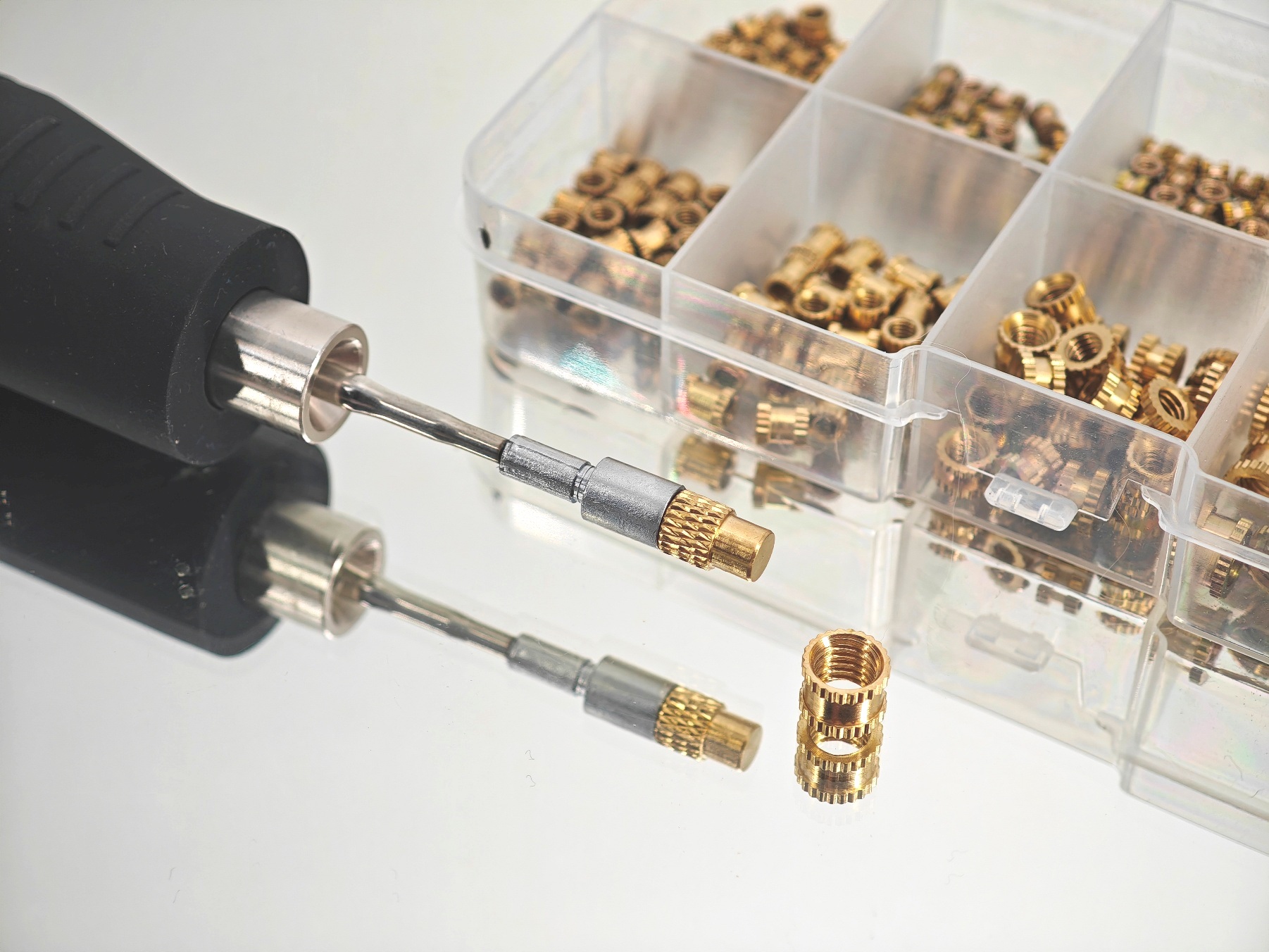

Я уже отмечал, что благодаря распространенному типоразмеру жал можно подобрать нужную насадку для работы. Так вот, существуют вот такие жала-адаптеры для работы с латунными термовставками. Используя это жало-адаптер, можно прогревать вплавляемые втулки для точной установки в пластиковые детали, например, в корпусах 3D-печатных изделий или при ремонте пластиковых корпусов. Подробнее про выбор размеров резьбовых втулок, про проектирование размеров отверстий и про нюансы установки я рассказывал в этой статье.

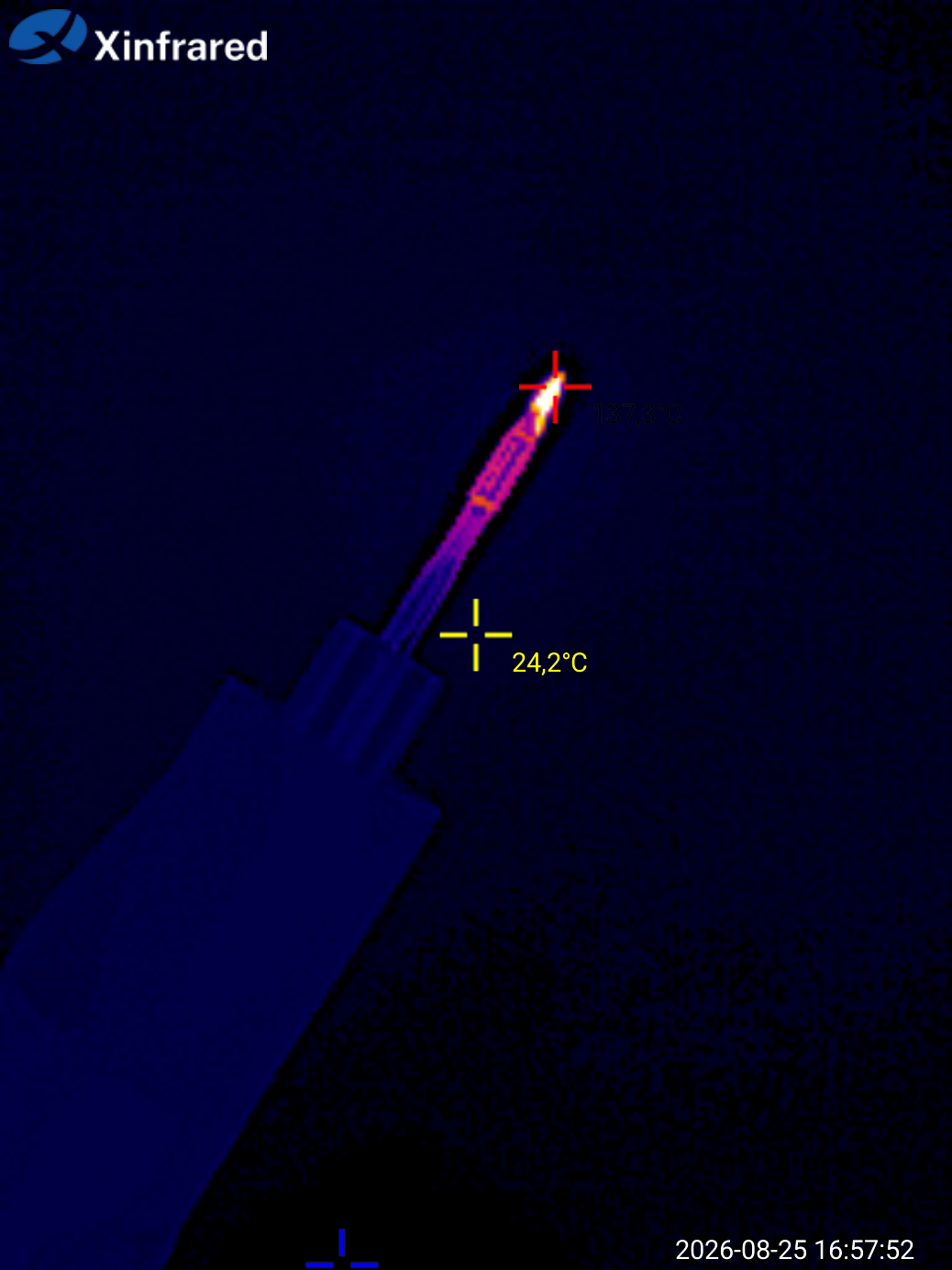

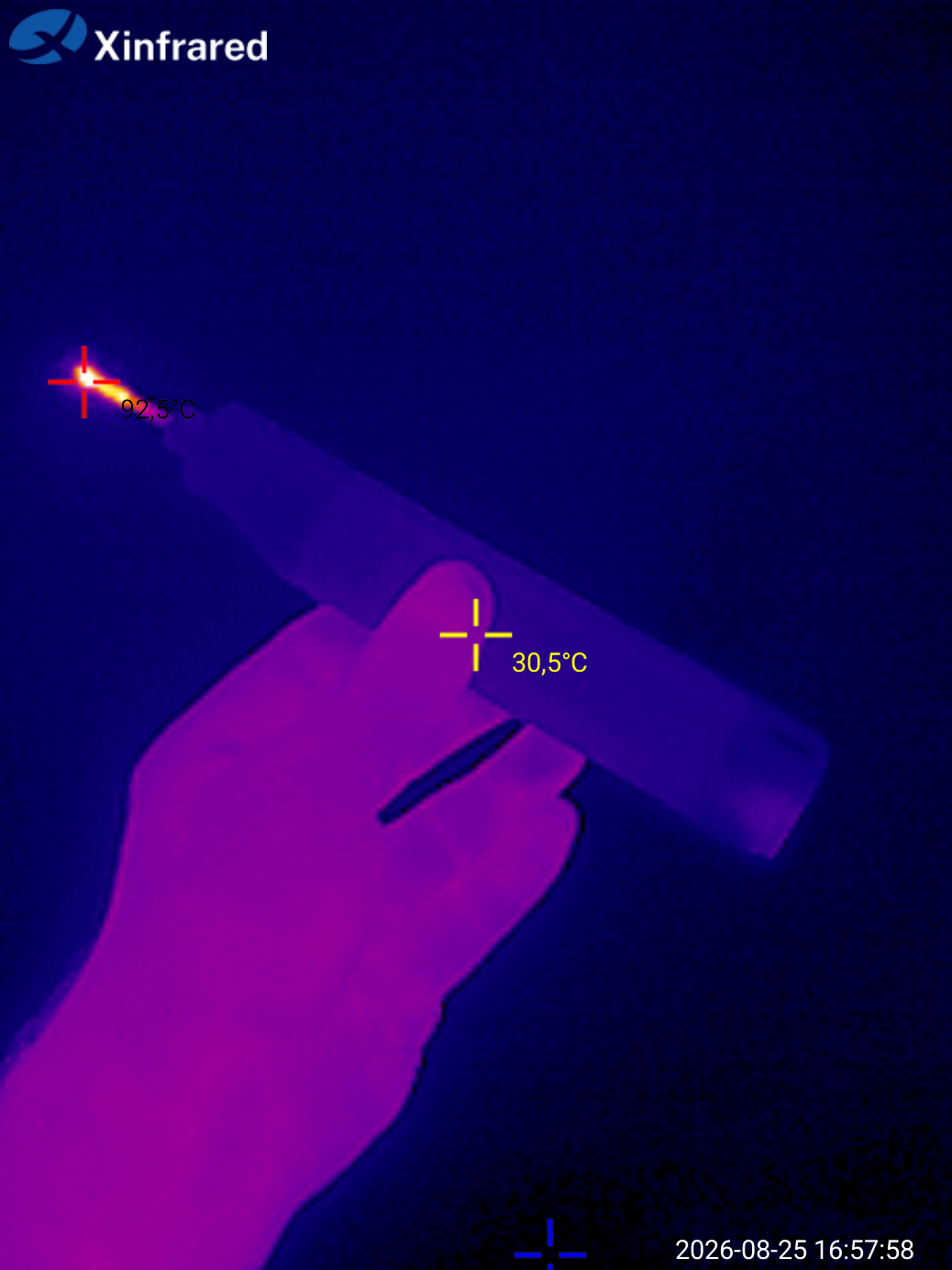

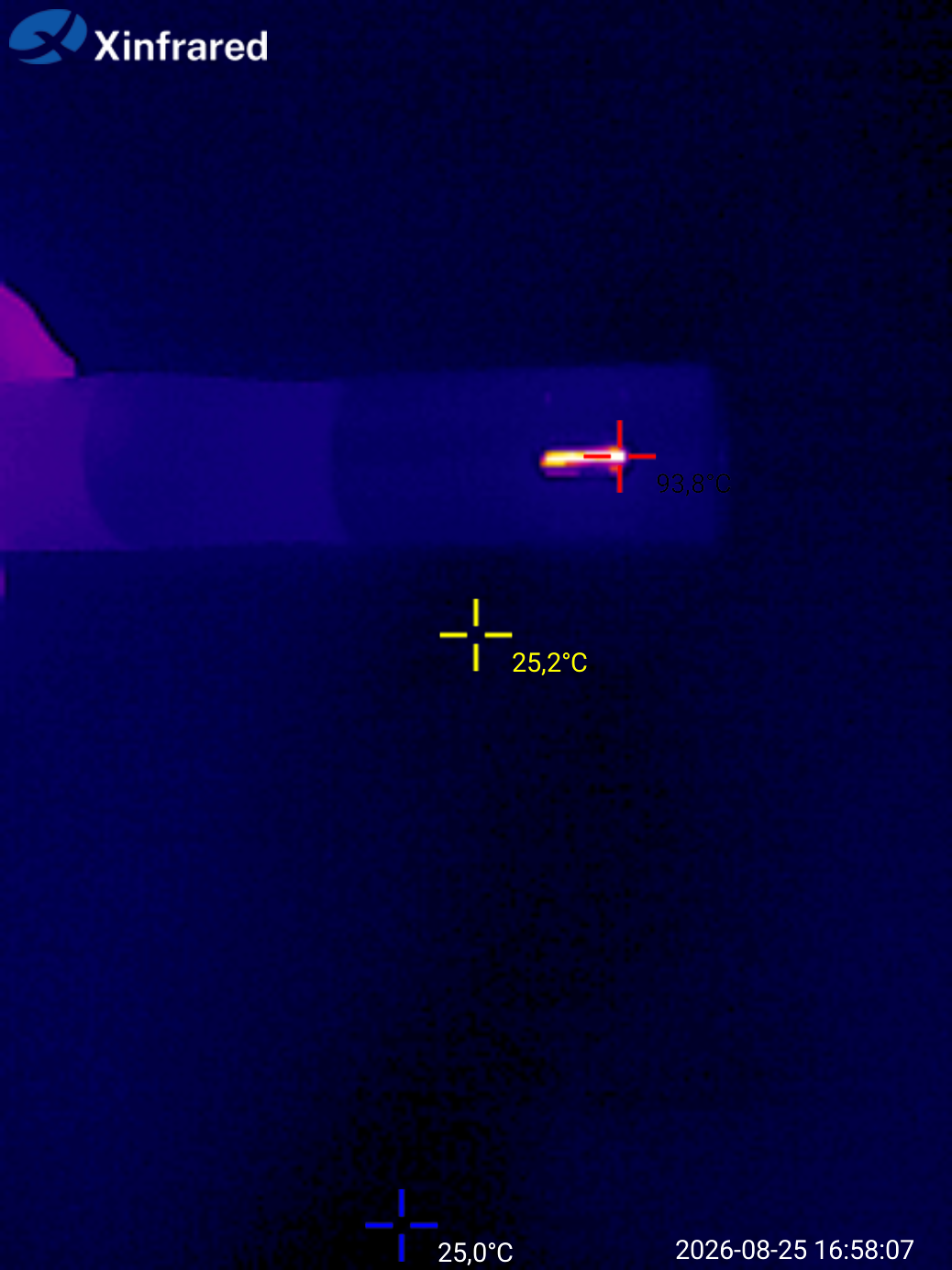

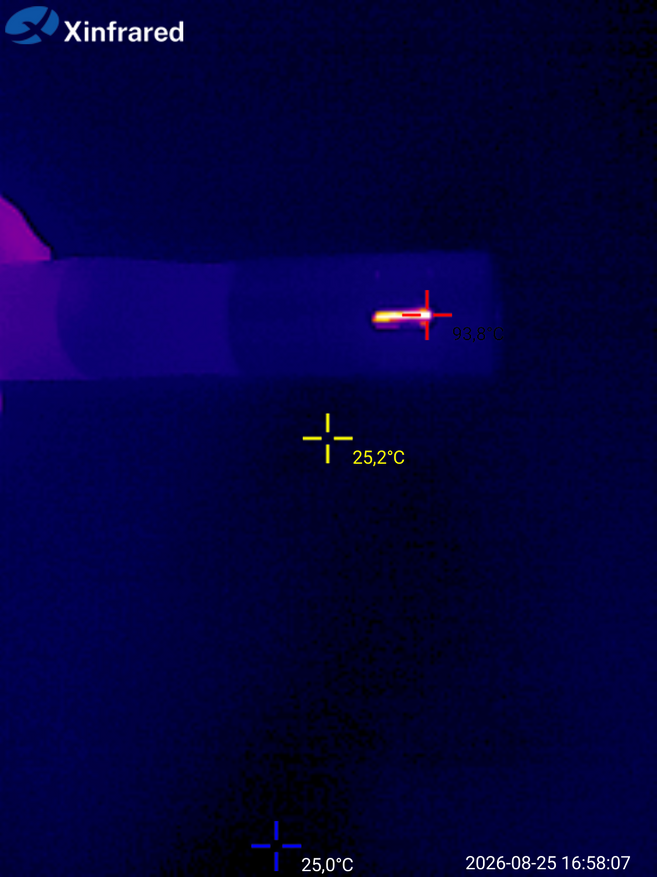

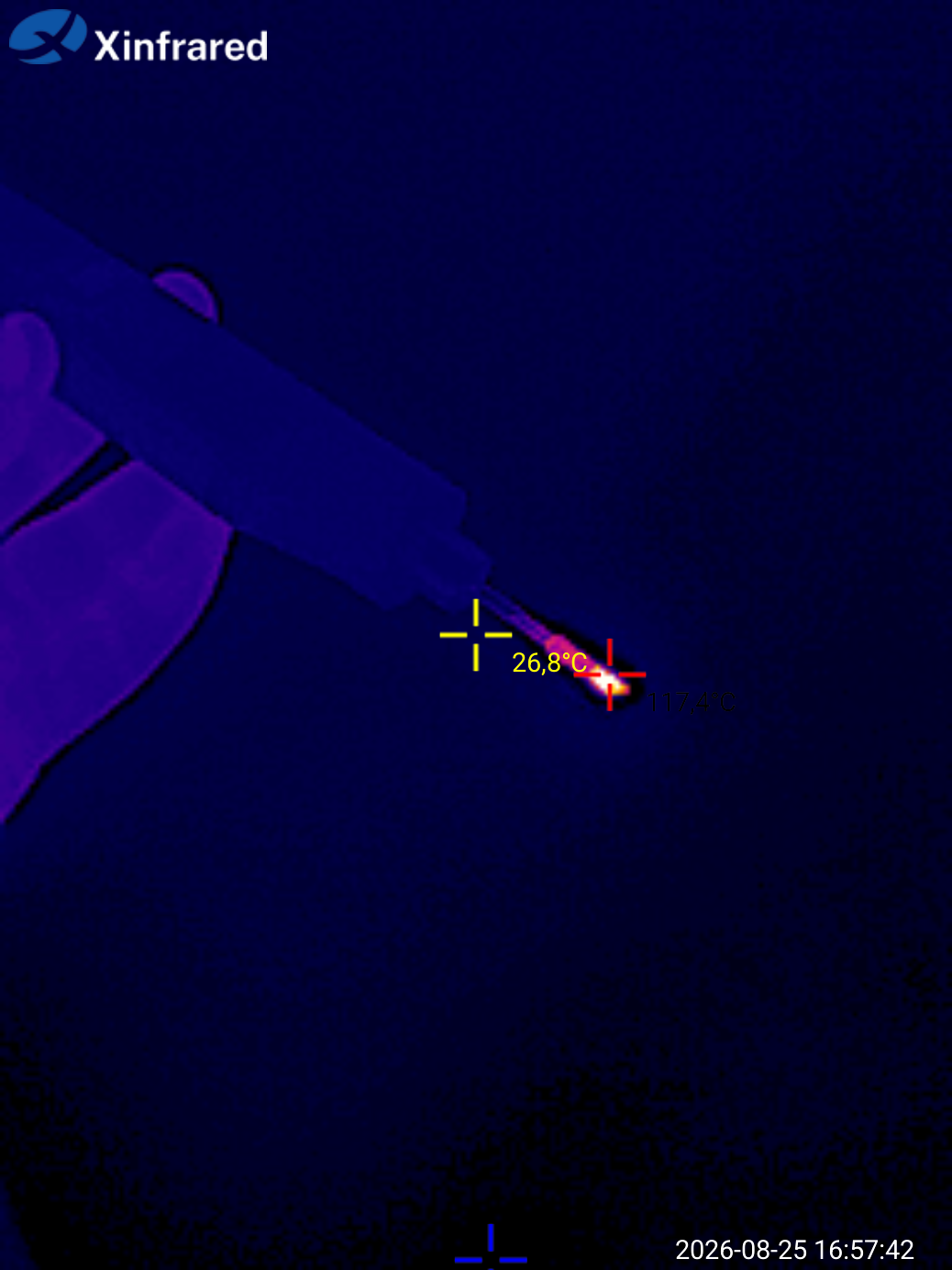

Еще понравился такой момент, что можно сразу после использования нацепить колпачок и убрать паяльник в кейс. Колпачок защищает горячее жало от прикосновения — хорошо видна термоизоляция на крайнем снимке.

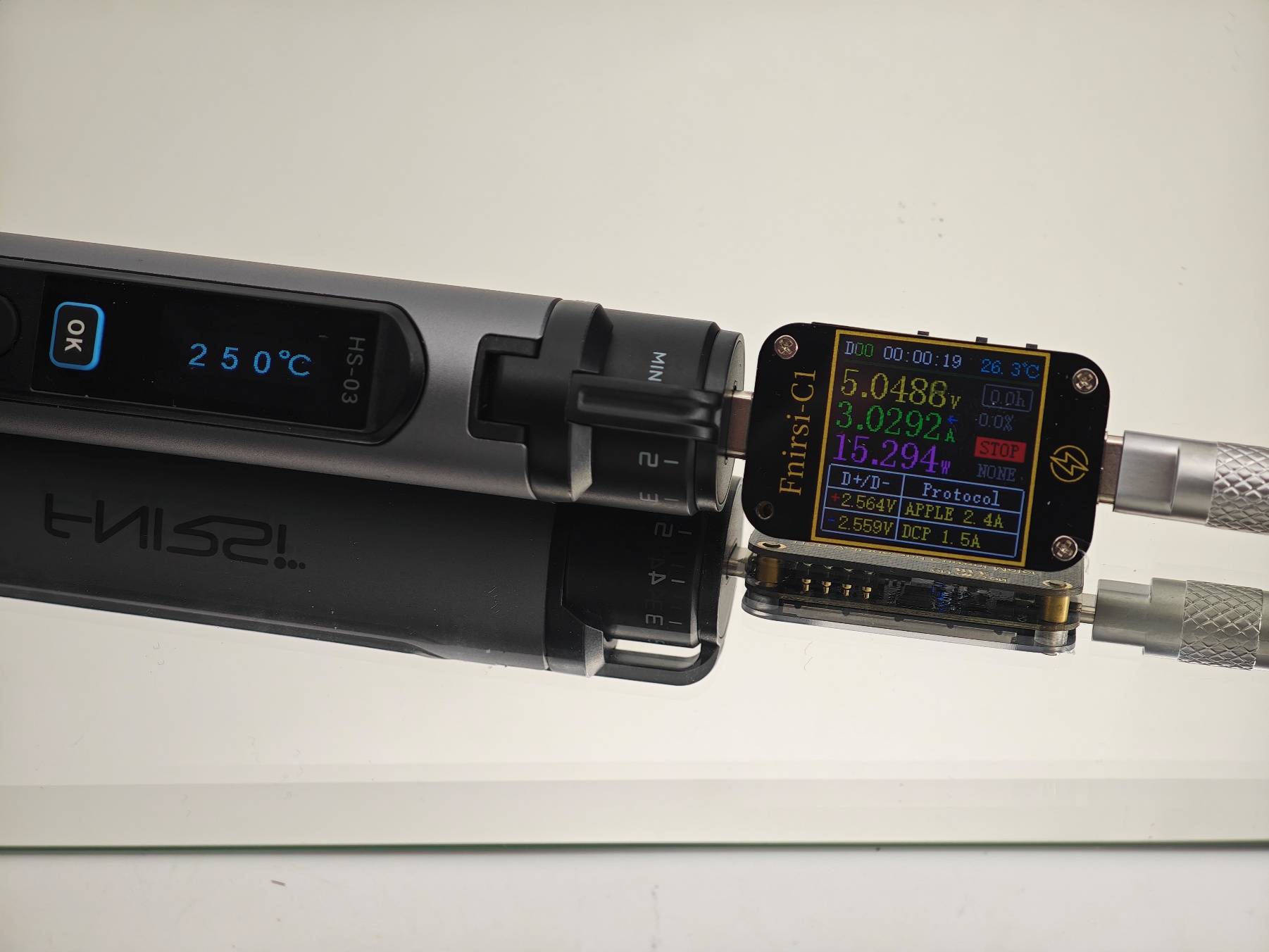

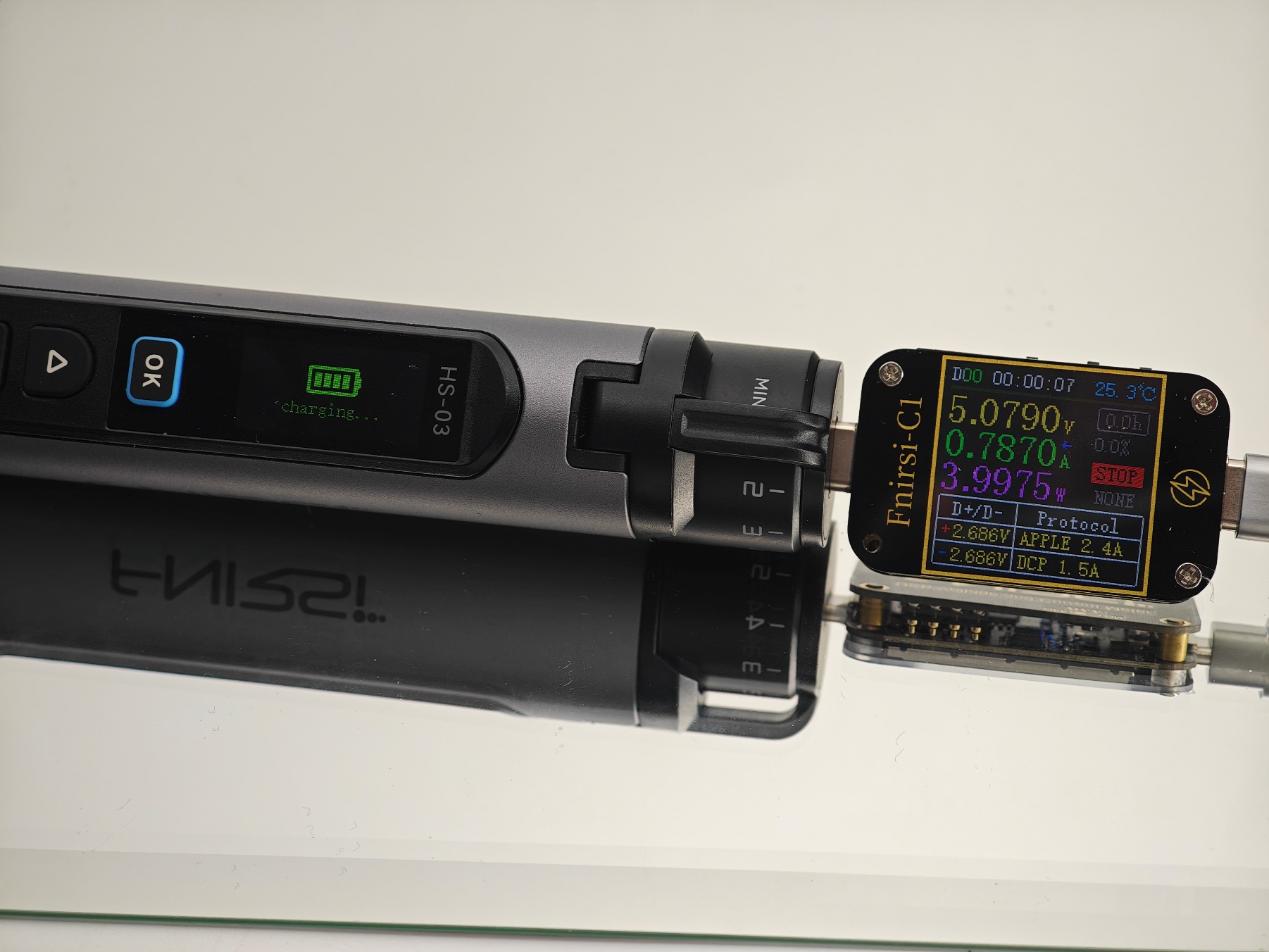

В режиме подзарядки потребление в районе 4-5 Вт. Если одновременно заряжать и паять, то мощность увеличивается до 15 Вт (10 Вт на нагрев и 5 Вт на зарядку). В любом случае, это удобно — можно не зависеть от ёмкости аккумулятора и работать, например, от внешнего павербанка или автомобильной зарядки для смартфона.

Сравнение с FNIRSI DWS-P2

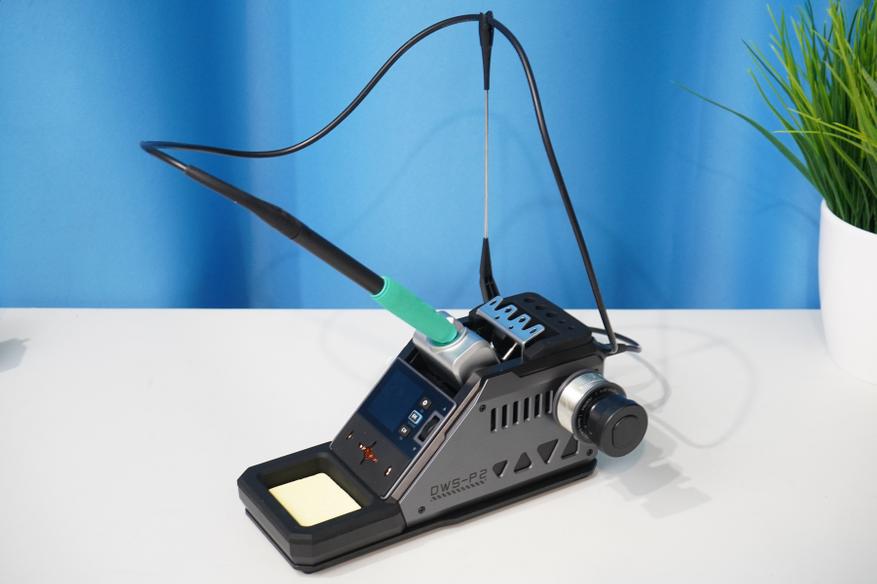

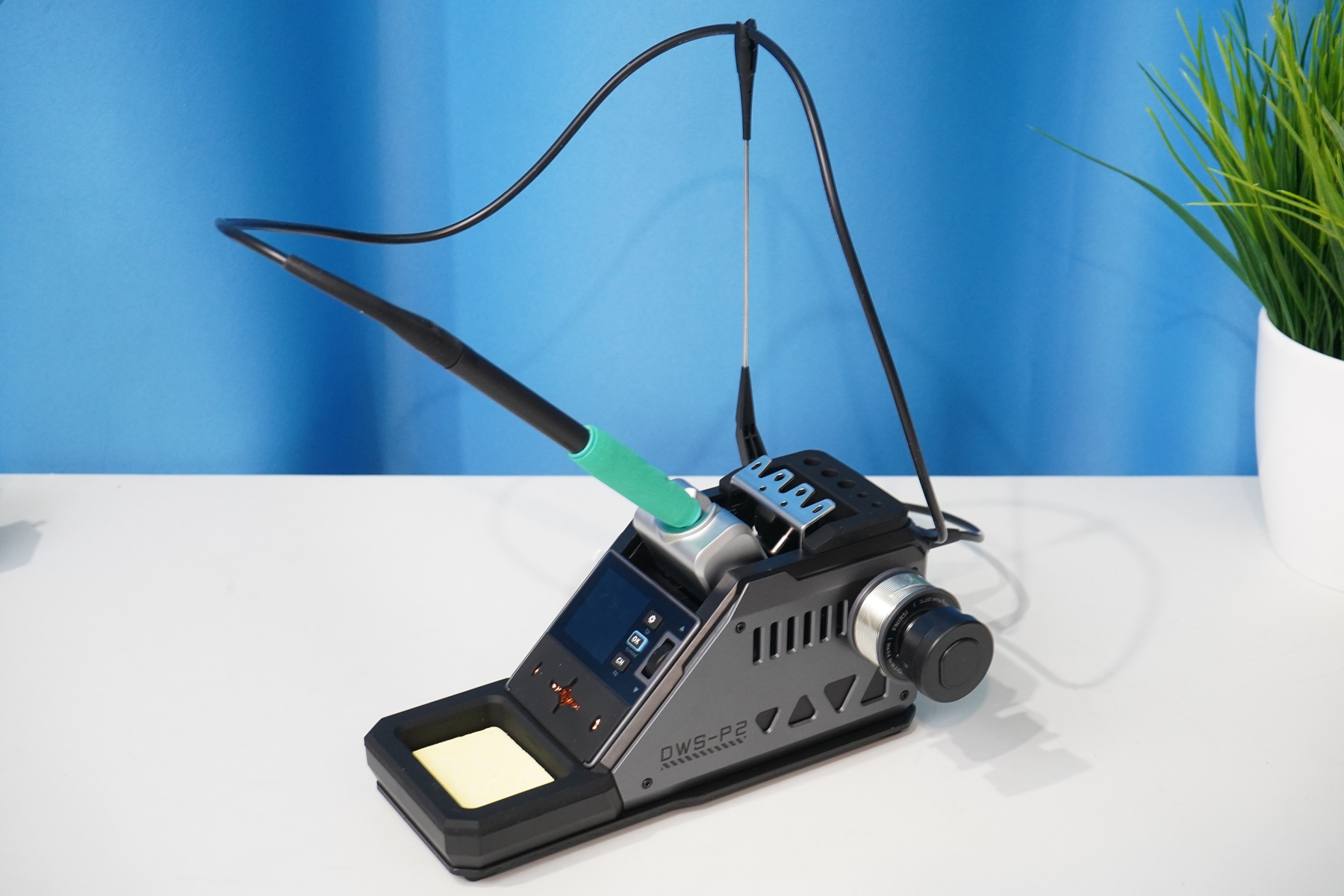

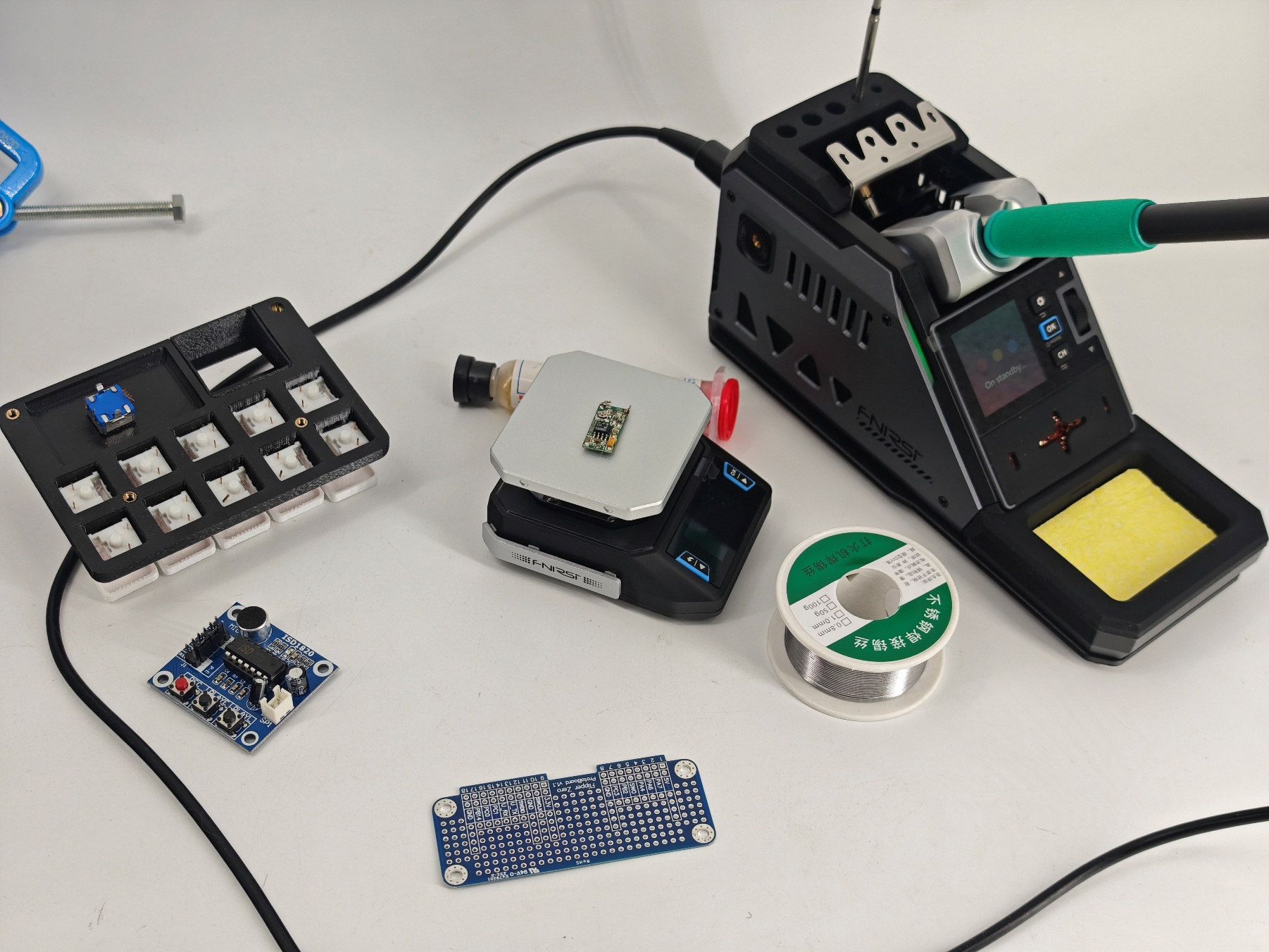

Иногда при пайки силовых цепей мне не хватает мощности. Так вот есть еще один портативный вариант от бренда FNIRSI, который обеспечивает полноценные 100 Вт при пайке. Это модель DWS-P2, которая представляет собой компактную станцию с встроенным источником питания (АКБ+USB) и подставкой, предназначенную для работы в мастерской. Если сравнивать, то модель HS-03 — это исключительно ручной паяльник-ручка, ориентированный на максимальную мобильность и работу «в поле». HS-03 имеет встроенный аккумулятор, зарядку через USB-C и максимальные 10 Вт нагрева, а DWS-P2 — более мощная станция (100 Вт) с возможностью одновременной работы с ручками/жалами F210 и F245. Подробнее станцию FNIRSI DWS-P2 для портативной пайки я тестировал тут.

Ссылки

Обращаю внимание, что для серьезной работы этот паяльник не подойдет — с задачей «лудить полигоны» или «спаять медный провод 2.5 квадрата» этот паяльник не справится, попросту не хватит мощности. Скорее, он подходит для точечной, ювелирной работы, например, с мелким ремонтом SMD компонентов, для работы с отладочными платами аля Ардуино и подобными хоббийными задачами.

Беспроводной аккумуляторный паяльник FNIRSI HS-03 в официальном магазине.

Лично мне он понравился возможностью установки латунных резьбовых втулок без необходимости брать сетевой паяльник. Набор для установки латунных вставок брал тут. Ведь в таком случае он будет удобен для выездных работ, ремонта и использования на открытом воздухе без ограничений. В плюсах отмечу совместимость с распространенными жалами F210, термозащитный колпачок, сменный аккумулятор 18650 и зарядку через USB-C. Отдельно жала F210 можно найти в этом магазине.
