Обзор тестера беспроводной зарядки WPX-01A: Полноценный Qi-анализатор в компактном корпусе

Рынок беспроводных зарядок за последние пару лет сильно вырос — Qi2, MagSafe, EPP, фирменные протоколы Samsung и Huawei. И если раньше «проверить зарядку» означало просто положить телефон и подождать, то сегодня вопросов стало куда больше: реально ли устройство выдаёт заявленные ватты, какой протокол согласовывается, нет ли перегрева катушки? Мультиметром тут не обойдёшься.

WPX-0001A от китайской ee-lab — это специализированный тестер-анализатор беспроводной зарядки. Он встаёт между зарядным устройством и нагрузкой, эмулирует приёмник, перехватывает Qi-пакеты и выдаёт на дисплей всё что происходит внутри сеанса зарядки. Целевая аудитория — разработчики зарядных устройств и аксессуаров, лабораторные тесты на производстве, ремонтники и продвинутые энтузиасты, которым мало просто «работает/не работает».

Комплект поставки

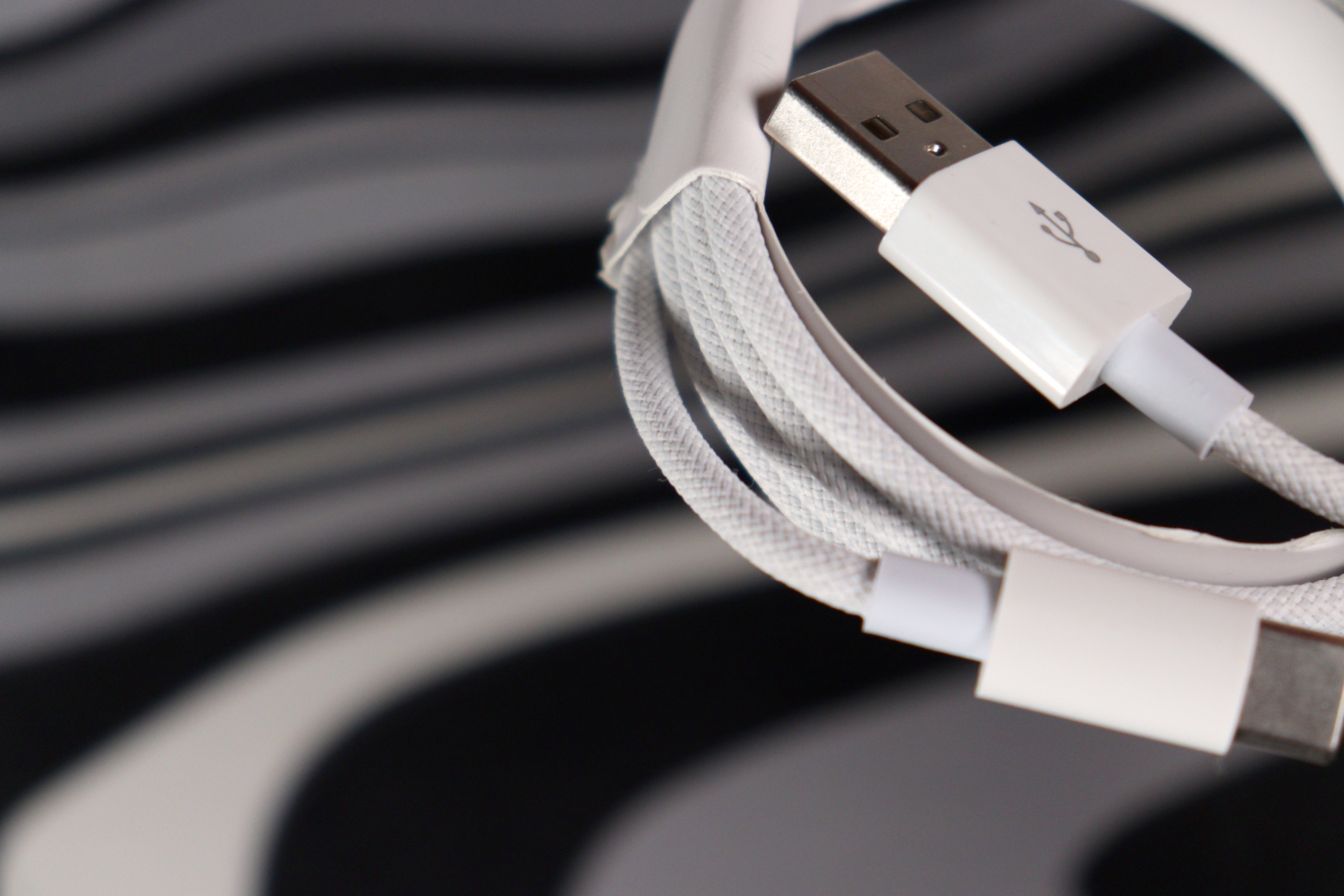

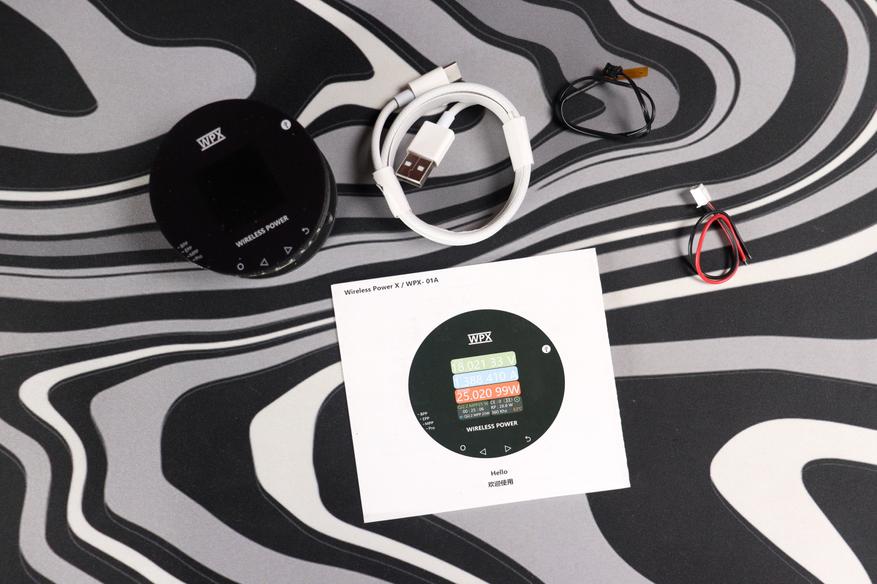

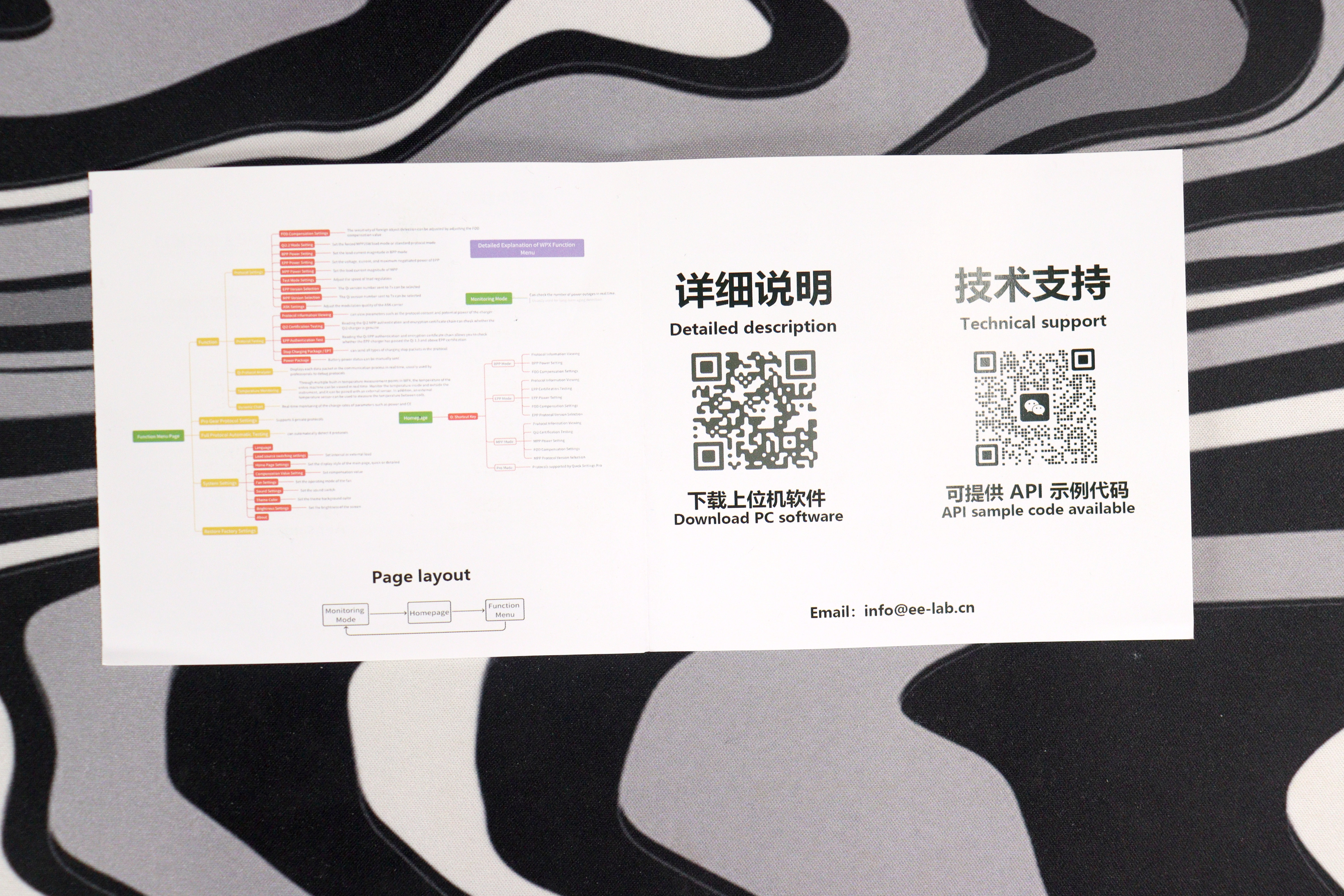

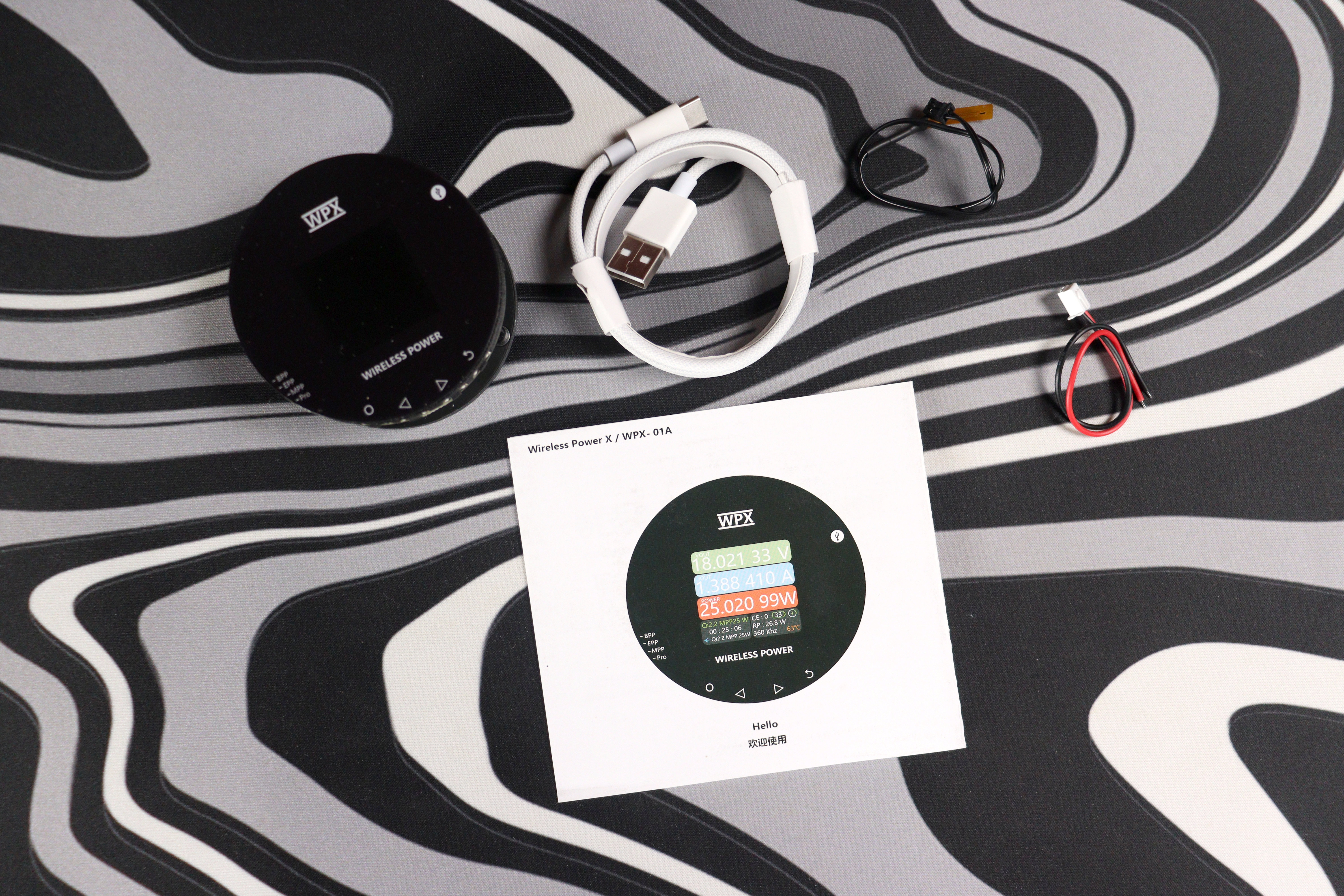

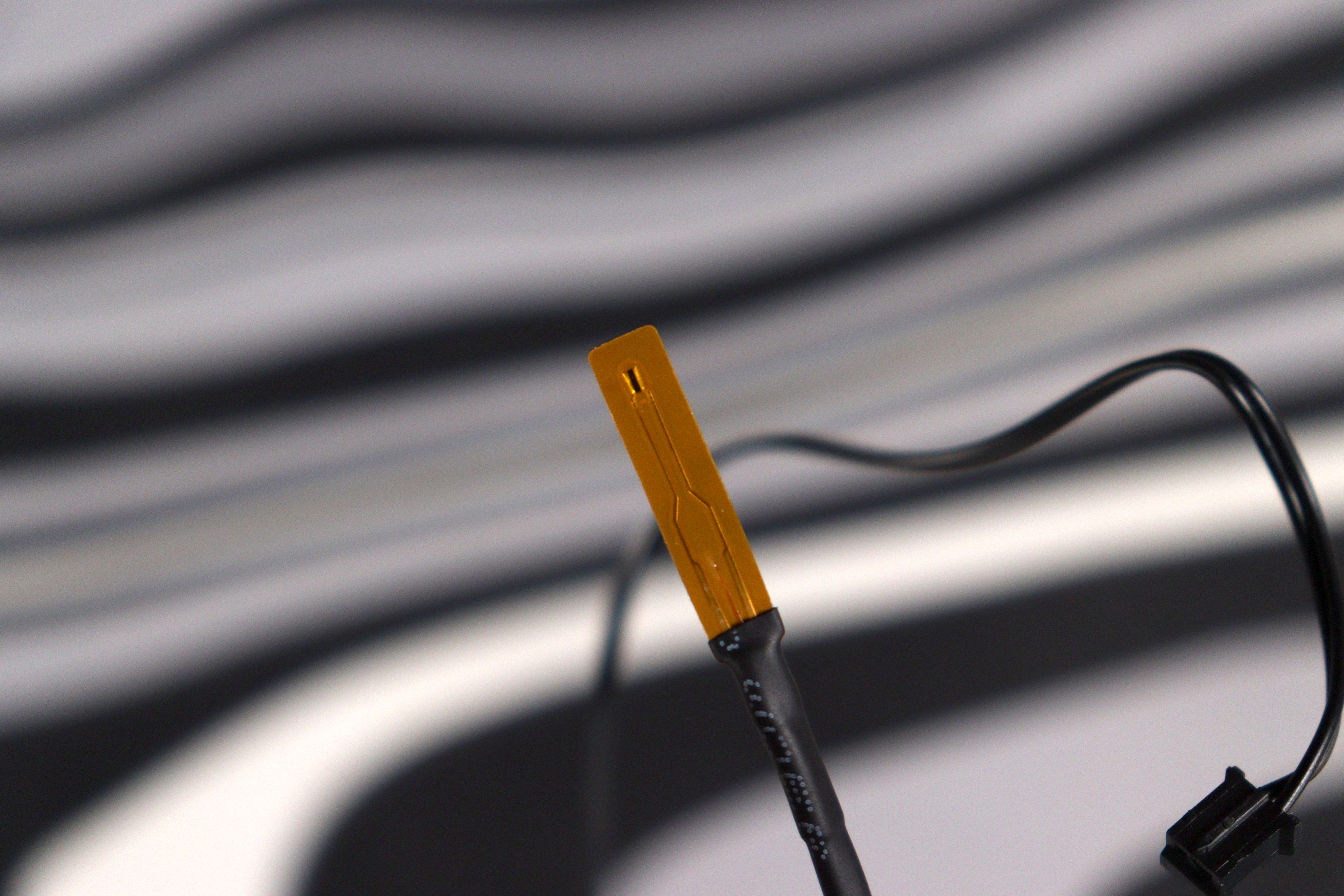

Коробка чёрная, матовая, компактная — примерно как упаковка от умных часов. Внутри сам тестер, белый USB-A кабель в тканевой оплётке, температурный датчик, кабель питания с JST-коннектором и двусторонняя карточка-инструкция. На одной стороне — инструкция всего меню на английском, на другой — QR-коды на подробную документацию, PC-приложение.

Внешний вид и конструкция

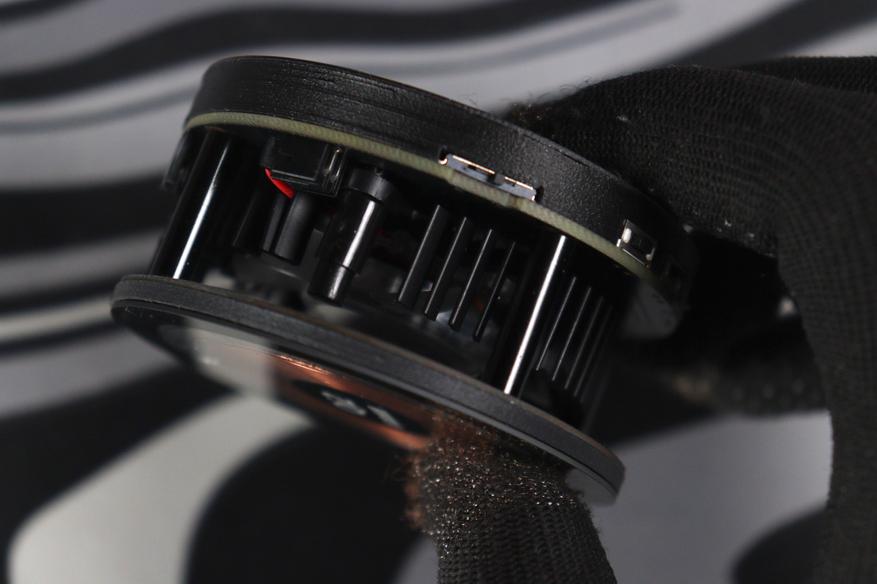

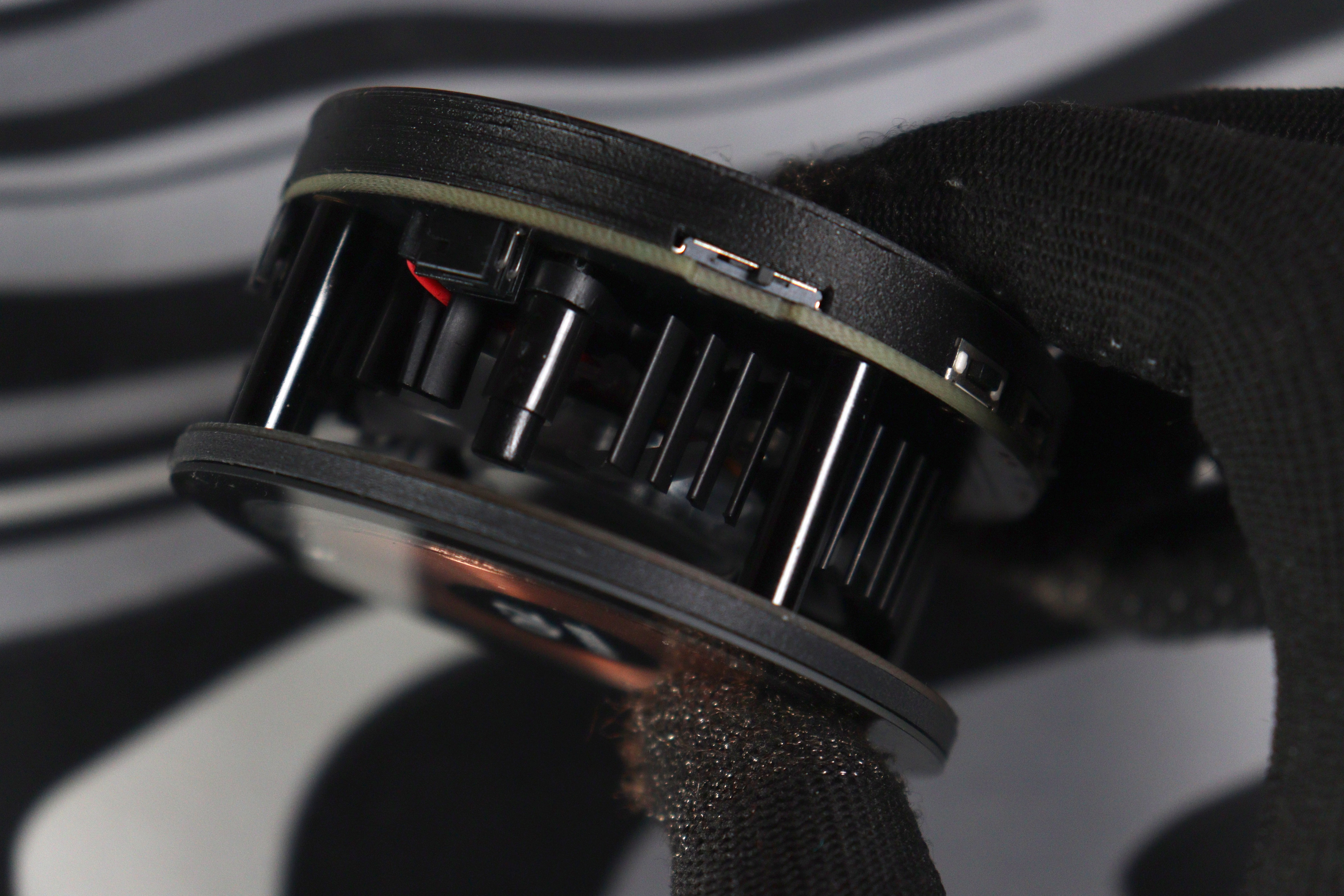

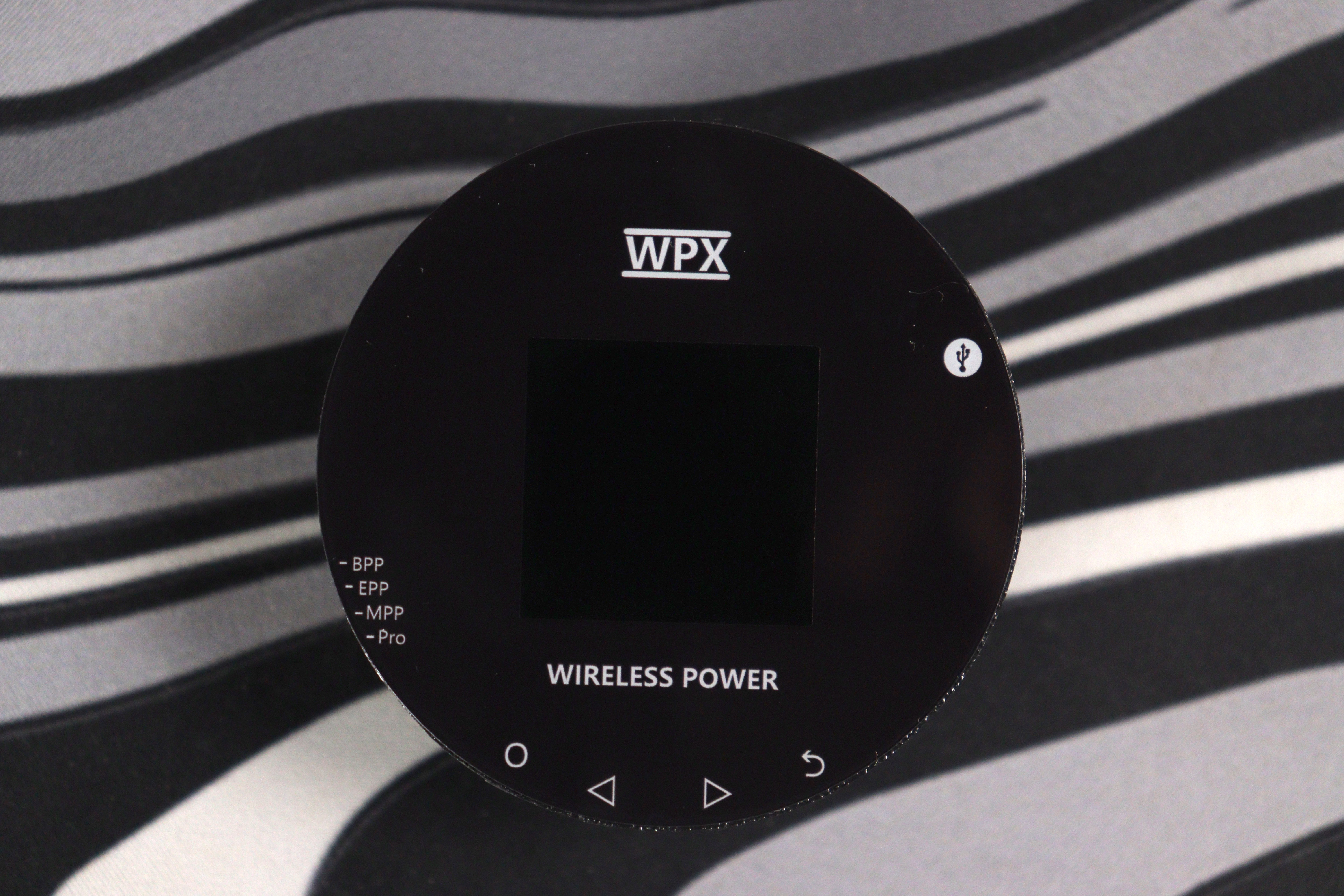

Корпус круглый, диаметр 70 мм, высота 34 мм. Лицевая панель — прозрачный пластик поверх квадратного цветного дисплея. Смотрится неожиданно хорошо для измерительного прибора: строгий чёрный диск с белой гравировкой WPX и надписью Wireless Power. По периметру — вентиляционные рёбра, намекающие на активное охлаждение внутри.

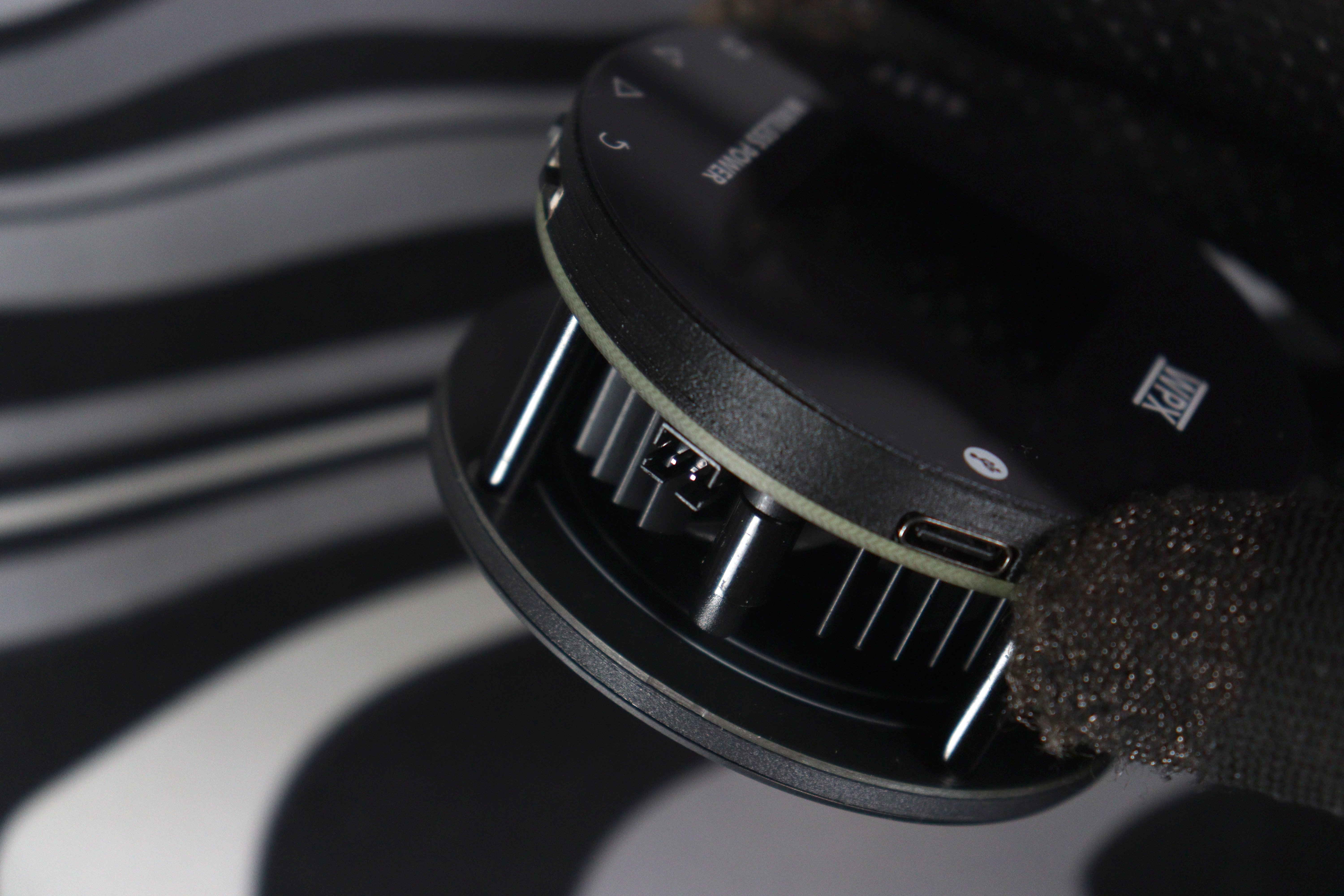

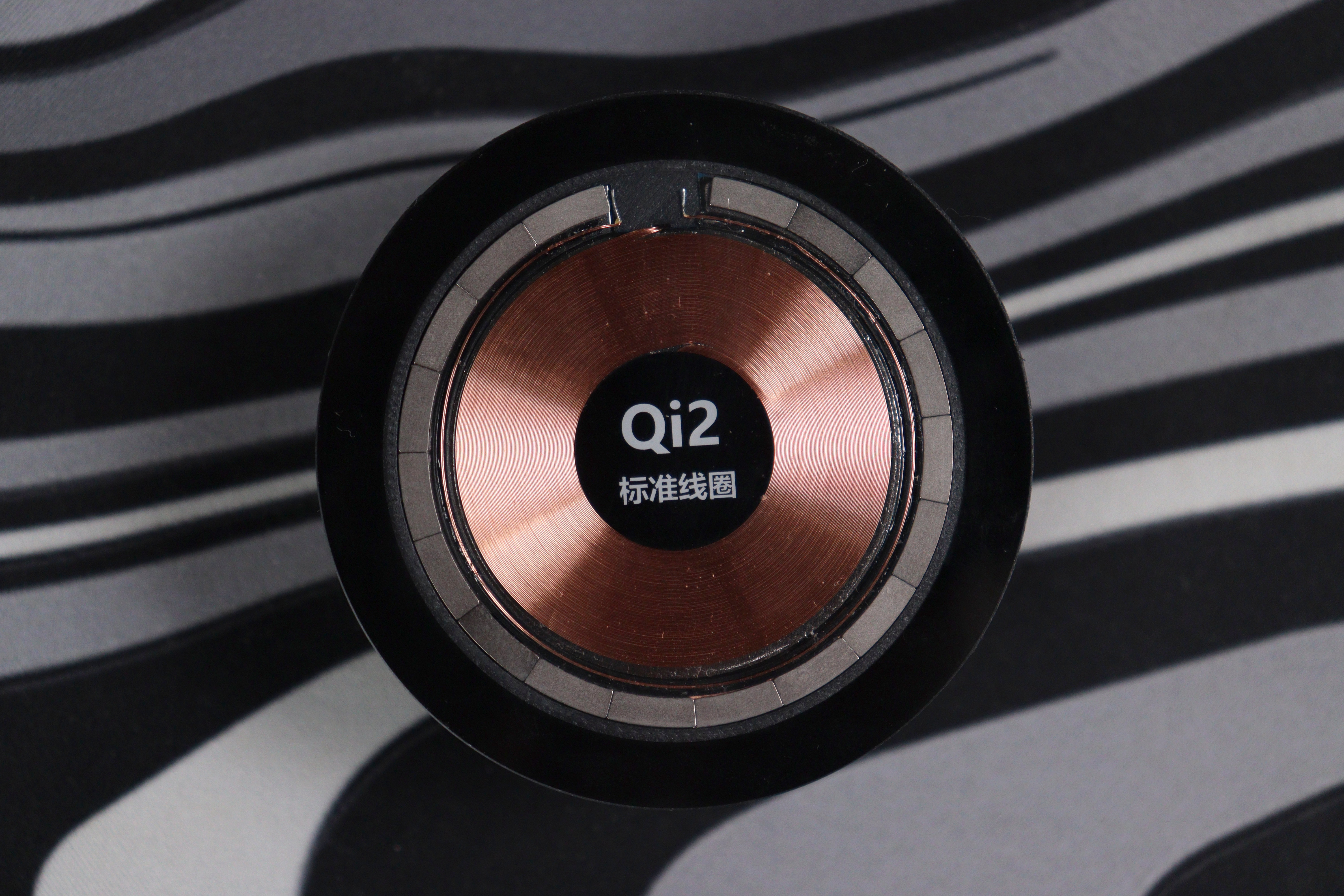

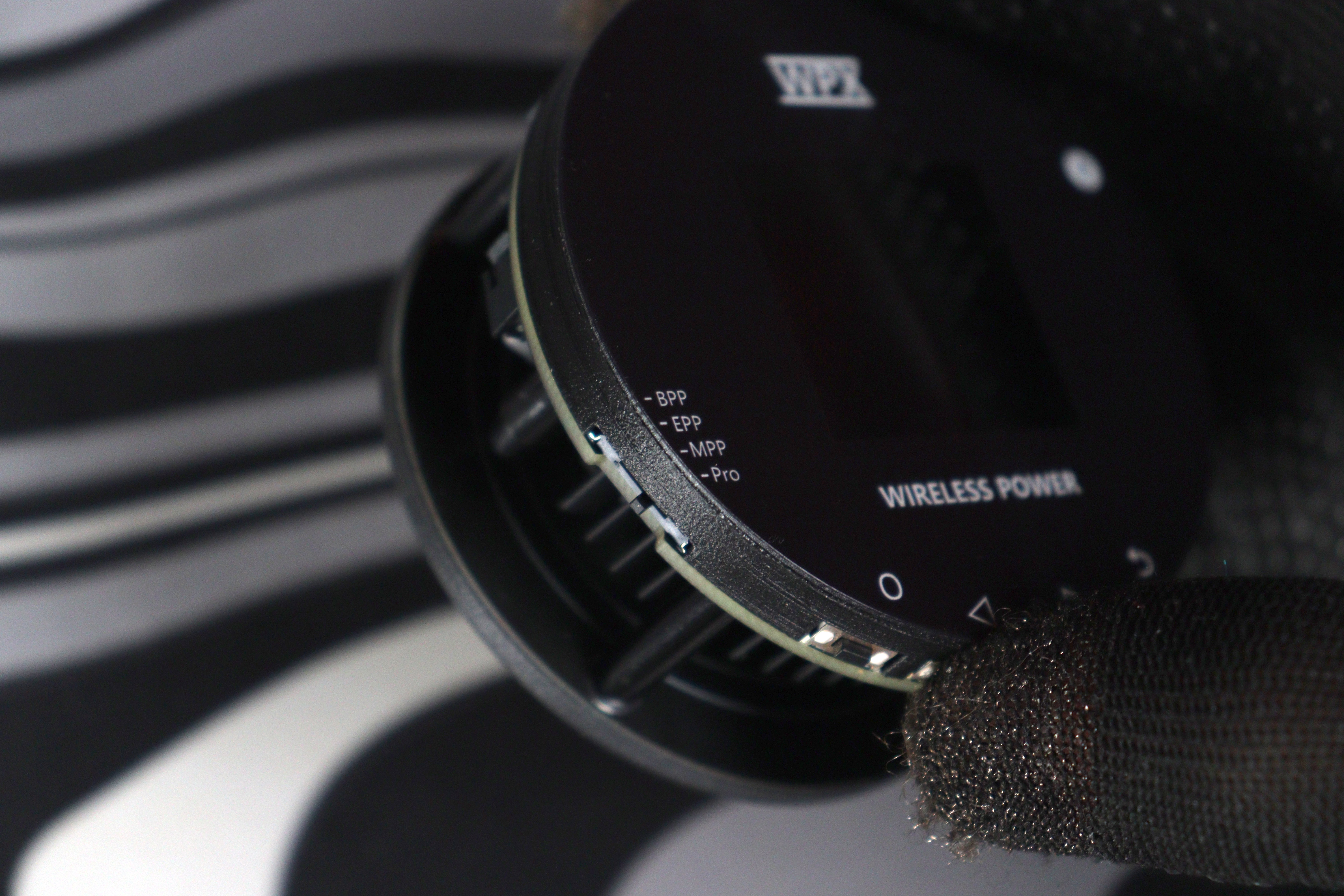

На боковой грани находится четыре кнопки управления: Home, стрелки влево/вправо и Back. Управление интуитивное — привыкаешь за минуту. На боковой грани — разъём USB-C для питания тестера и JST-коннектор для внешнего температурного зонда. С обратной стороны — медная индукционная катушка Qi2 с сегментированным магнитным кольцом (с весьма мощными магнитами).

Интерфейс и меню

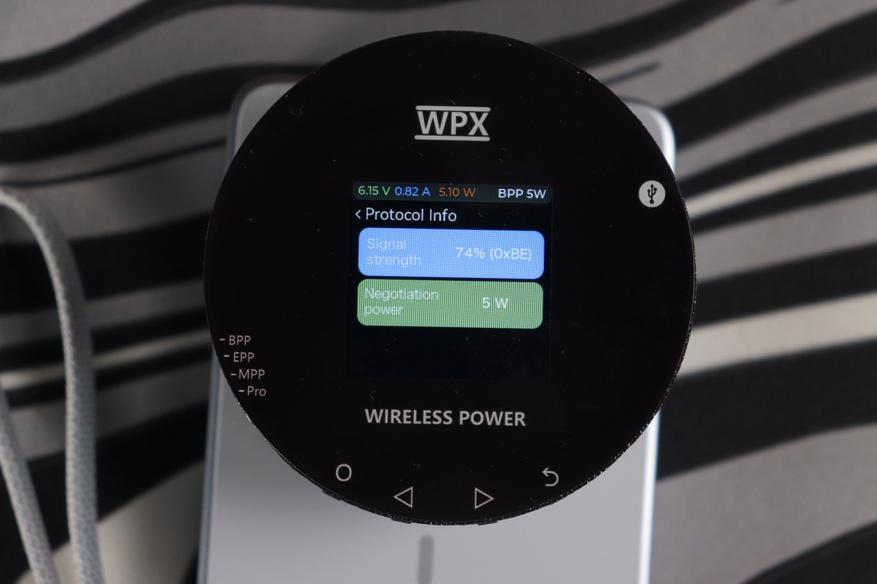

Дисплей небольшой, но информативный. В статус-баре сверху всегда висят текущие напряжение, ток, мощность и активный протокол — даже пока листаешь меню. Кроме того, при запуске выбивает данные о протоколе быстрой зарядки, его мощность и производителе

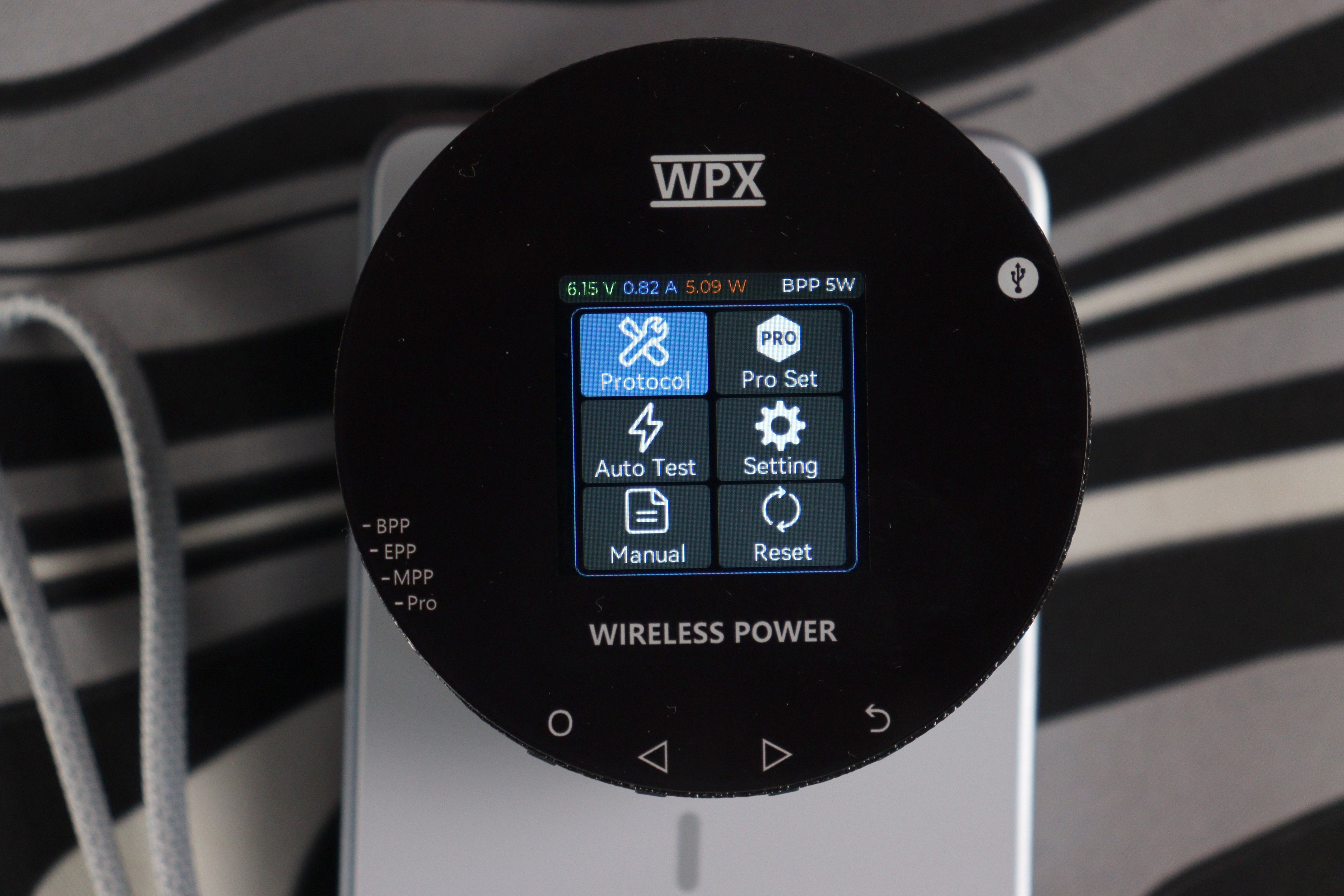

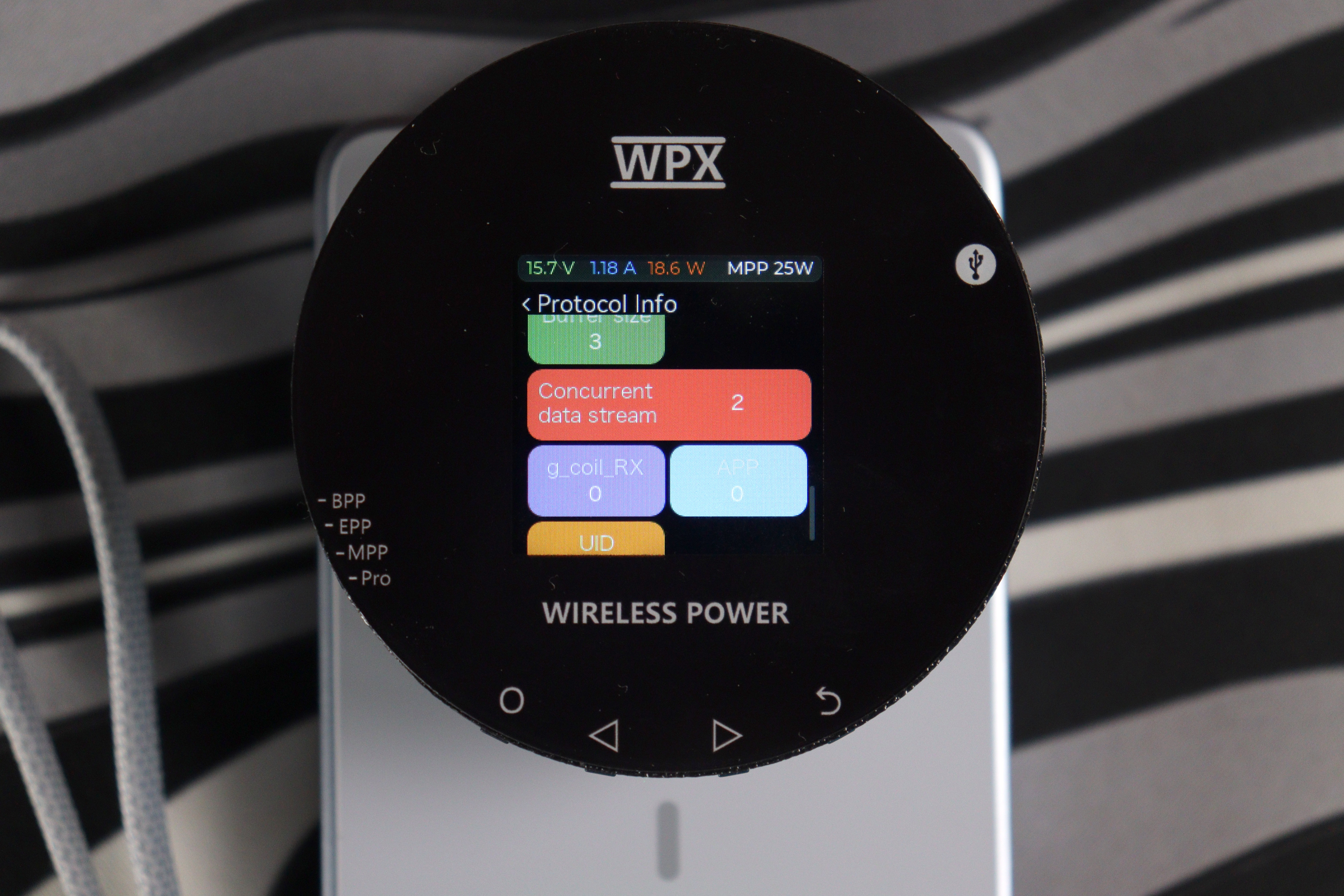

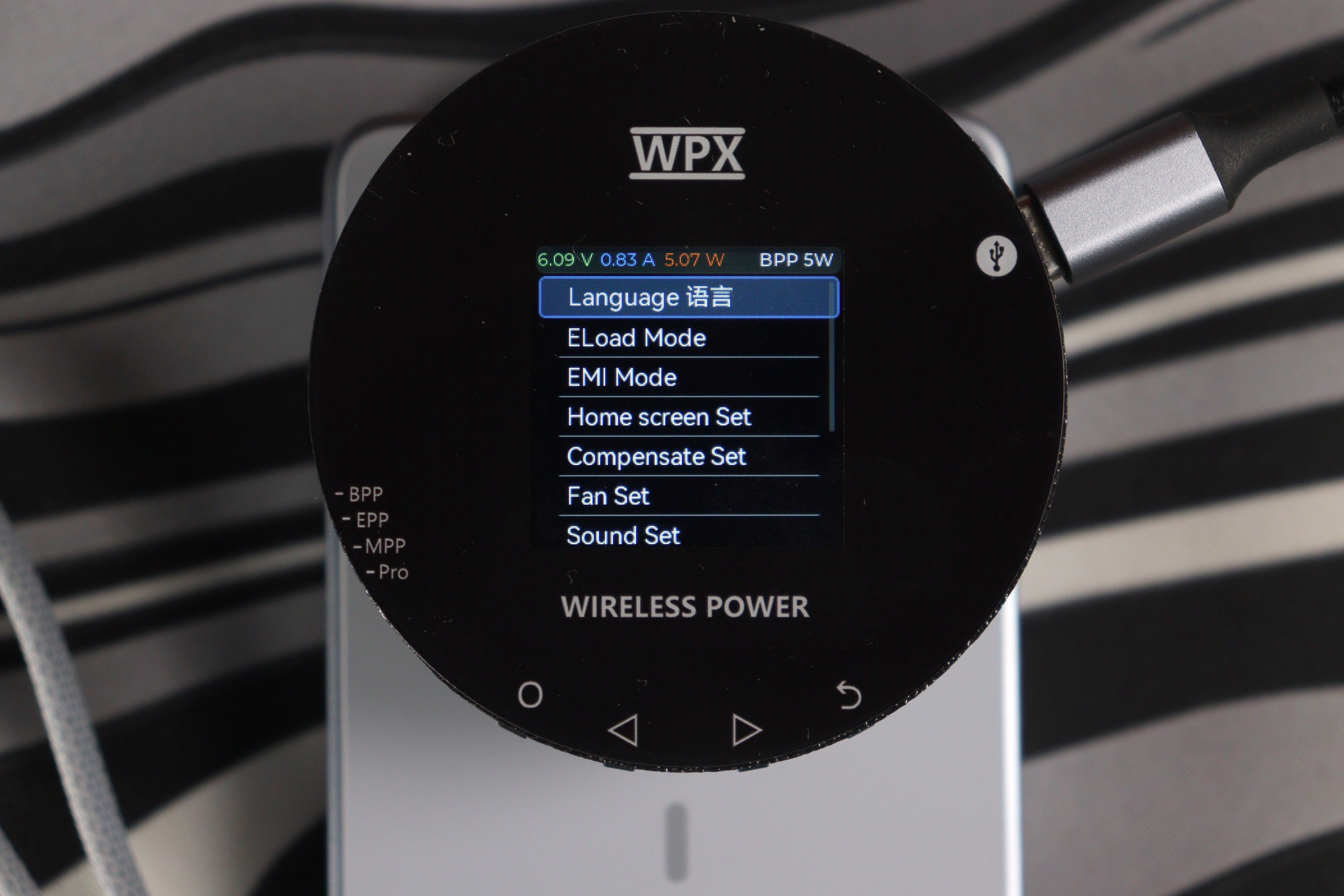

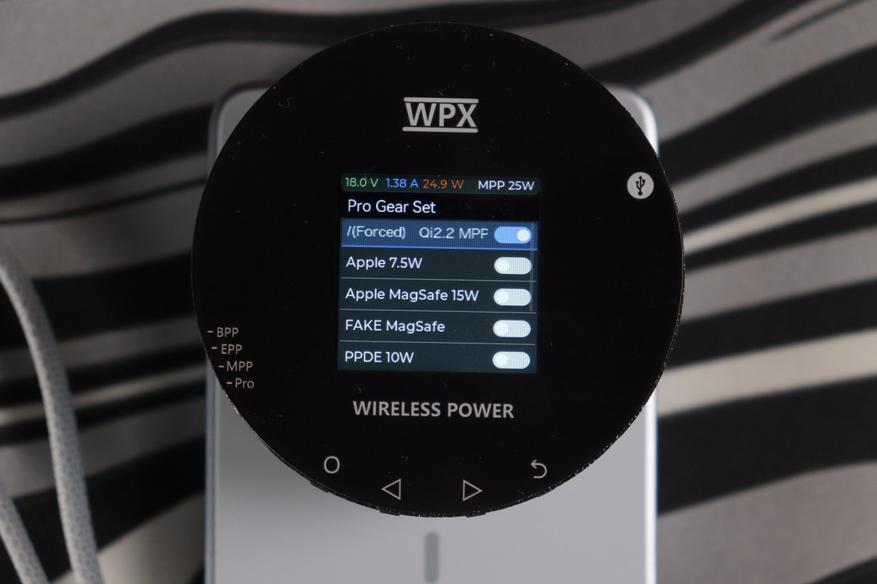

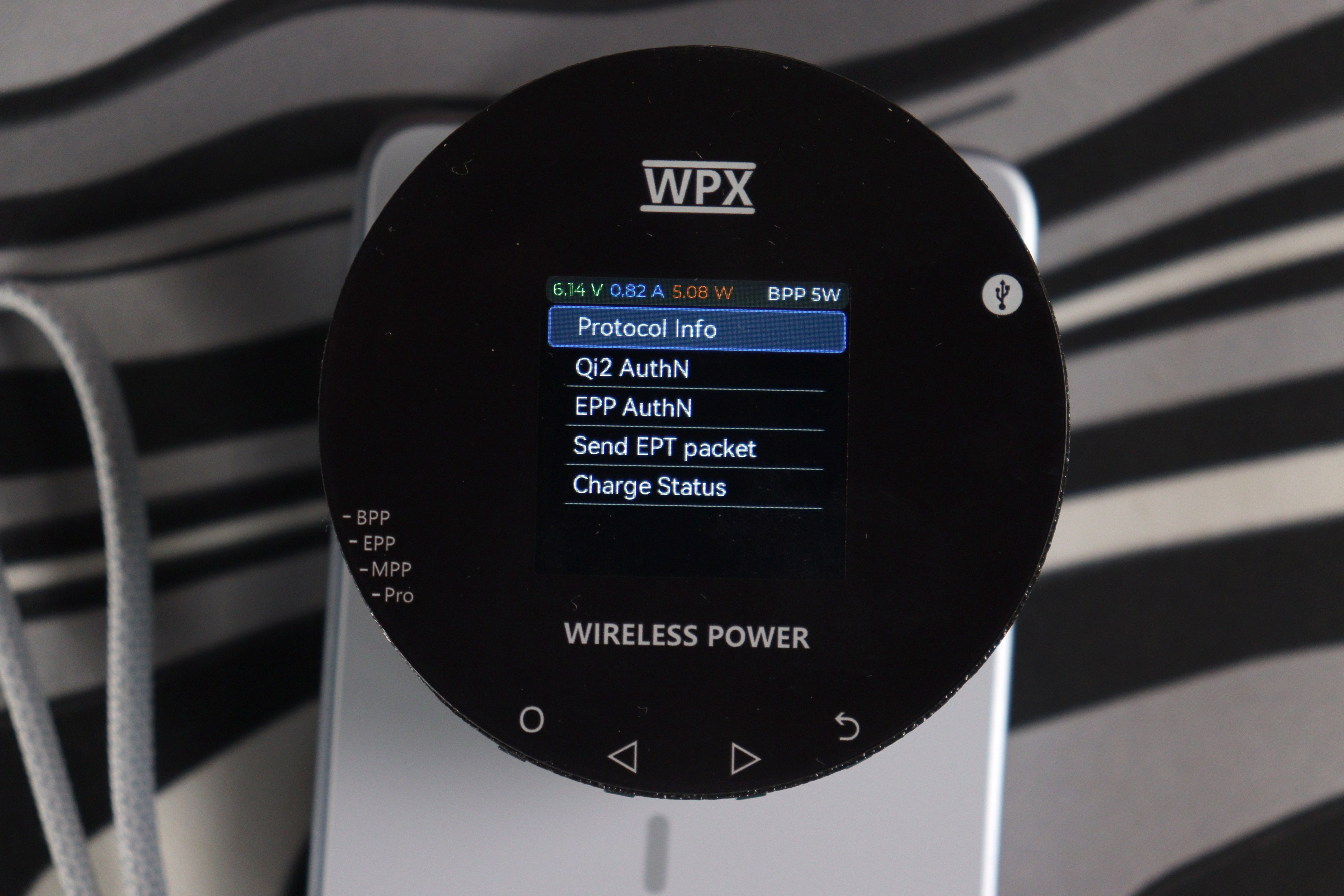

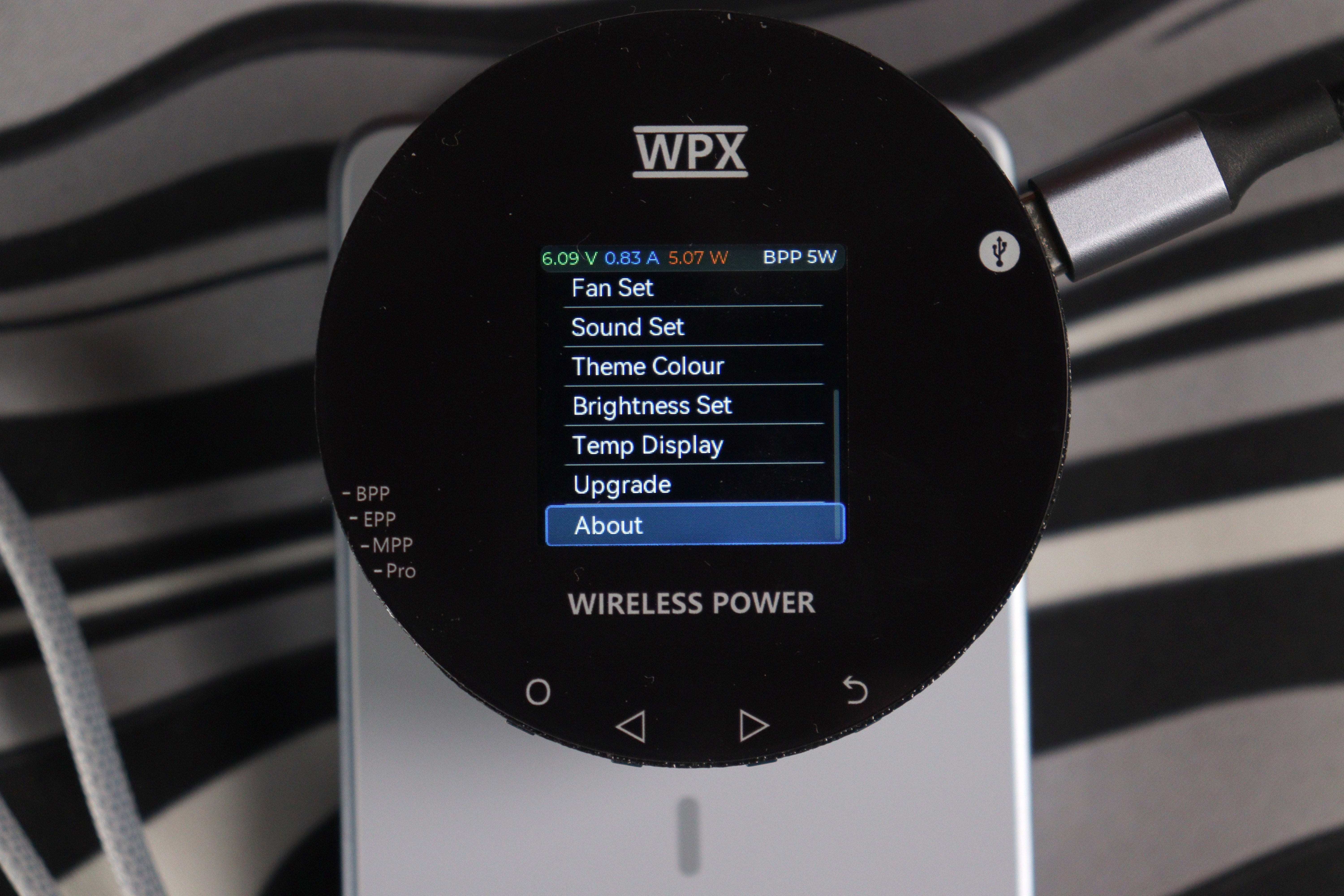

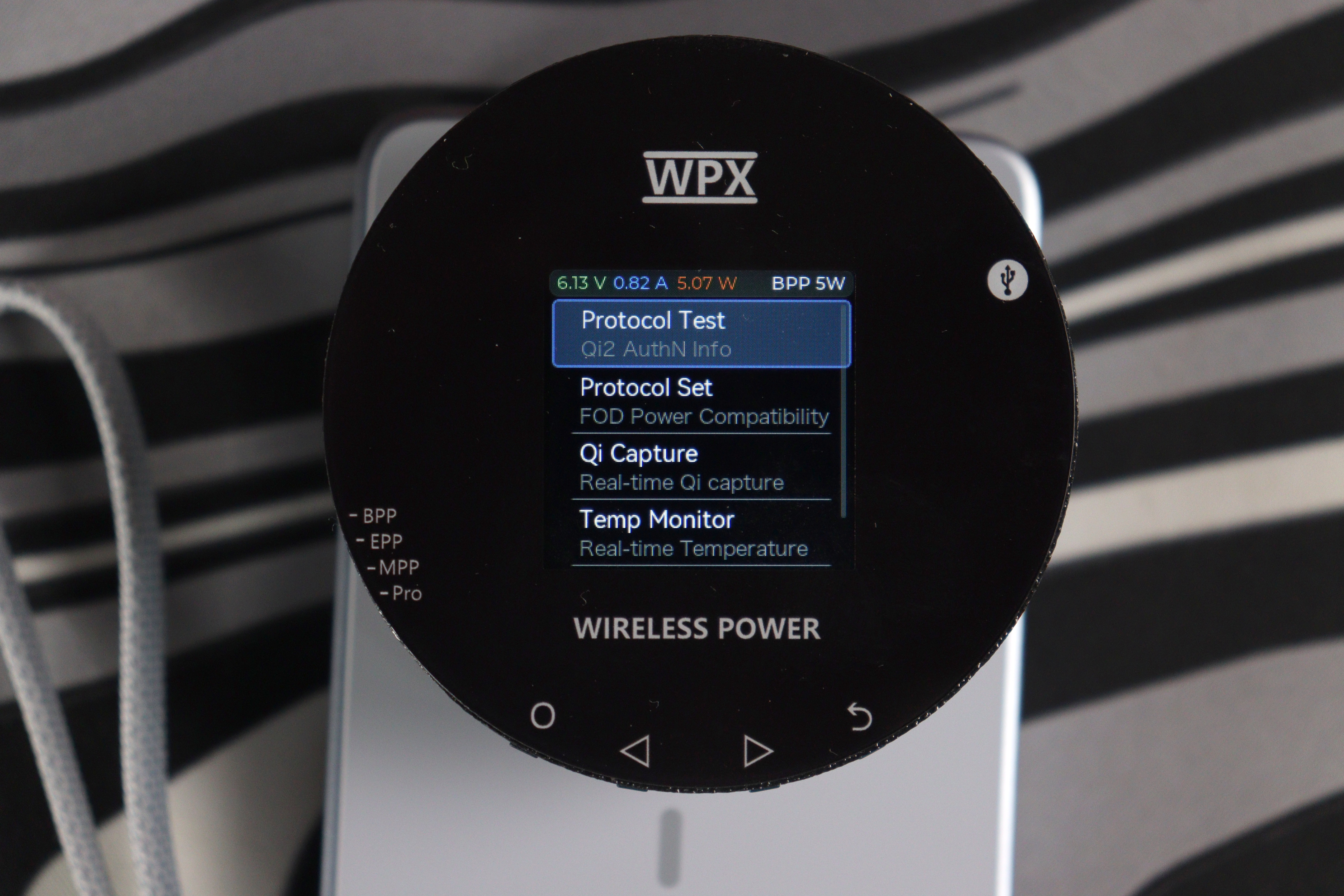

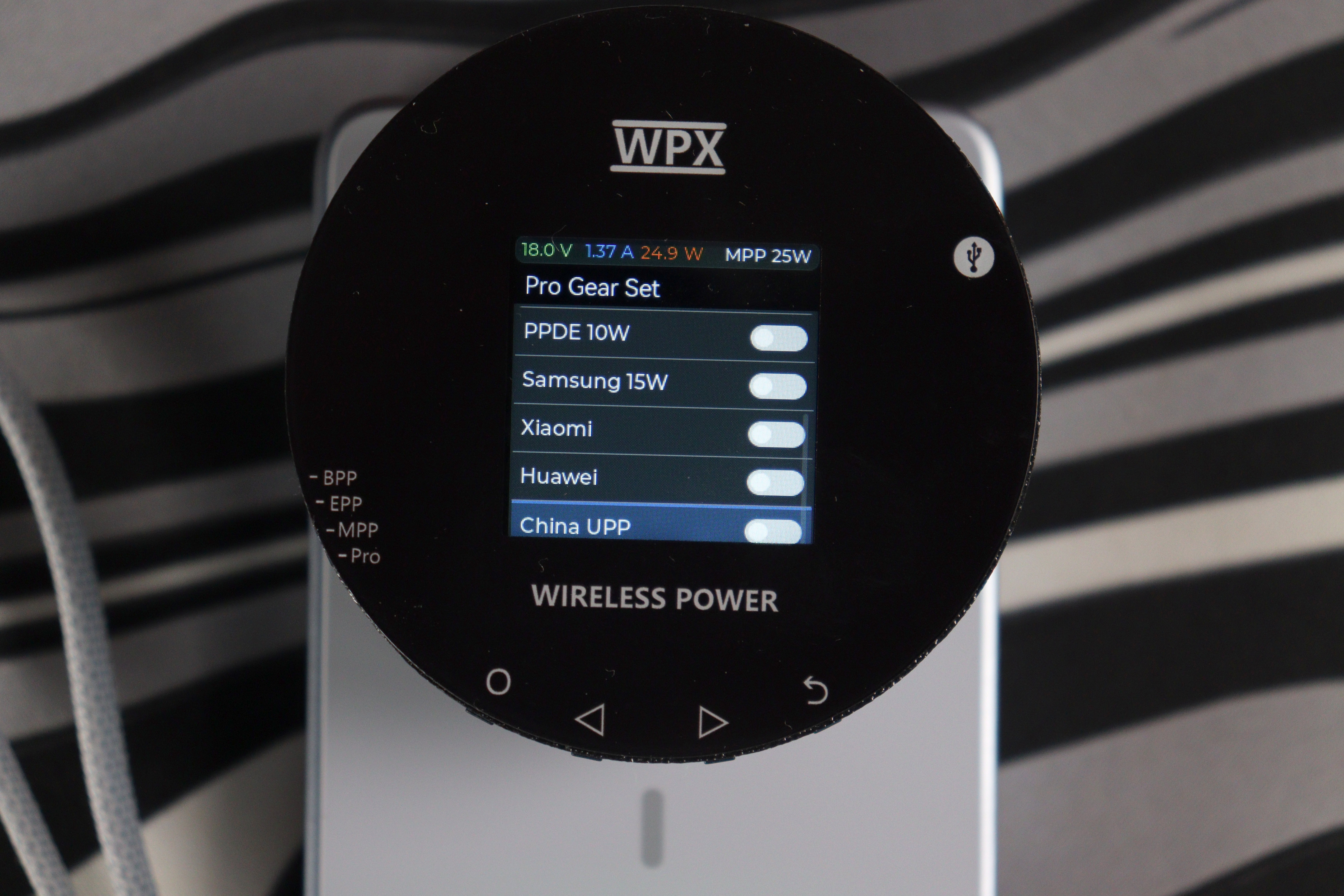

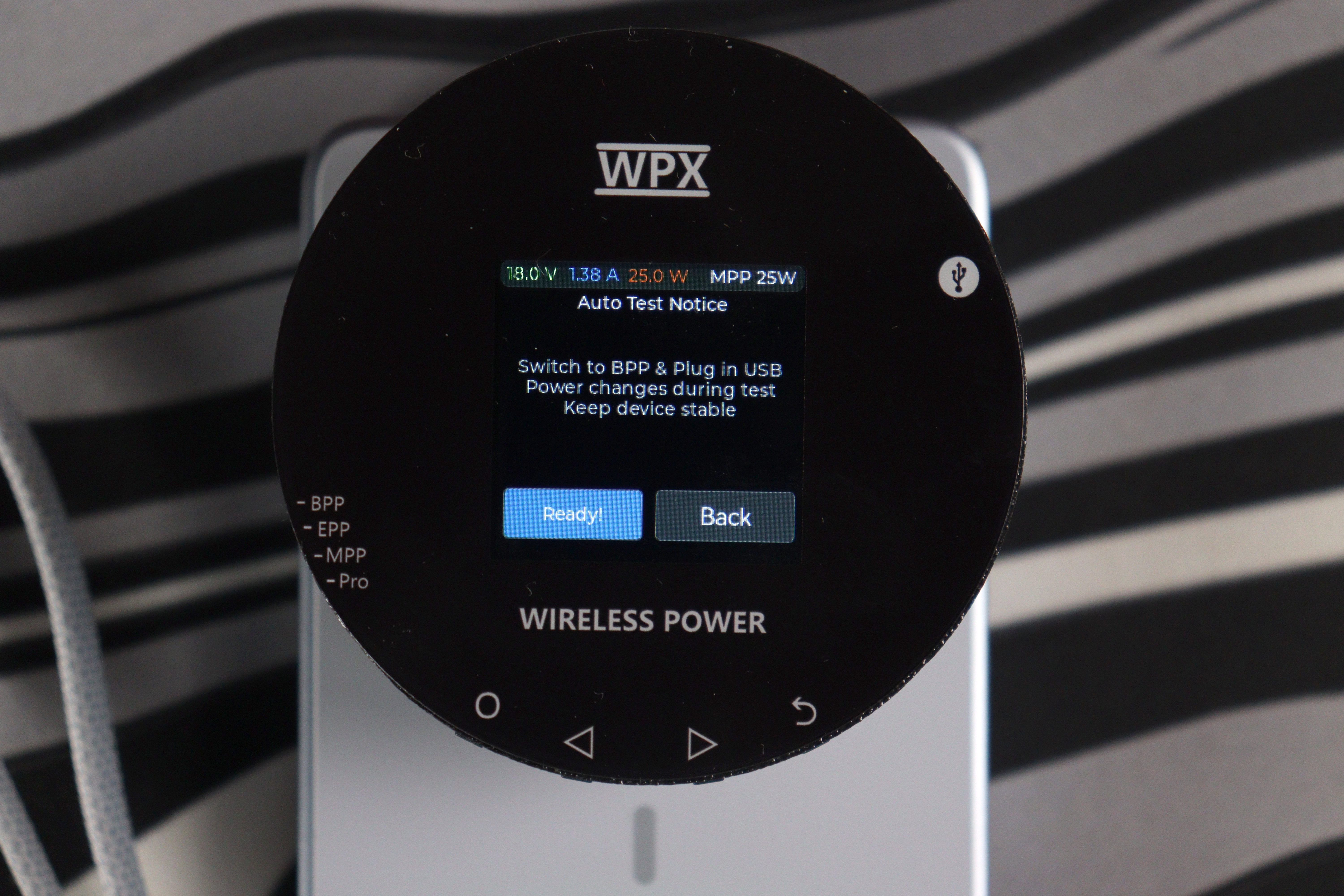

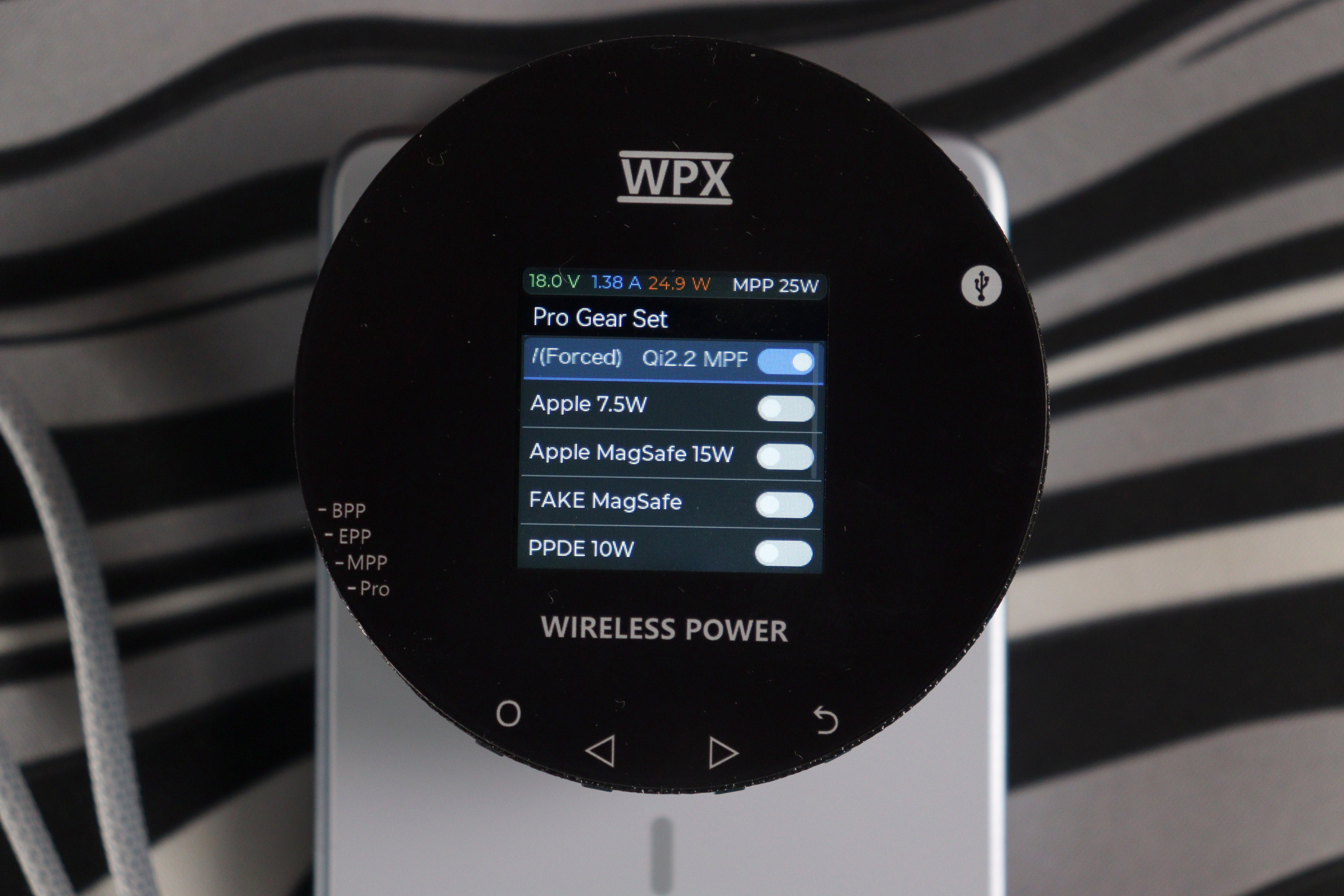

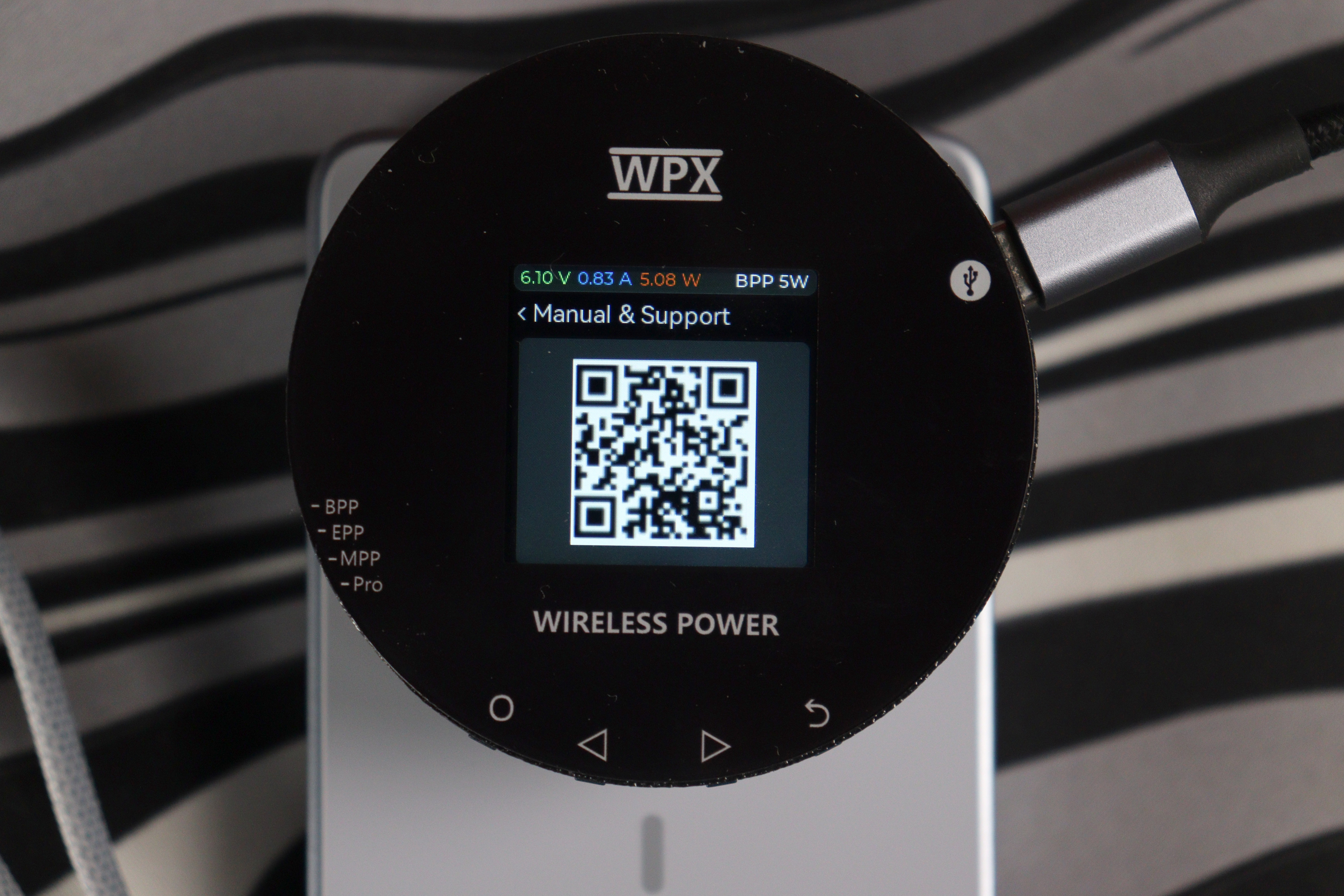

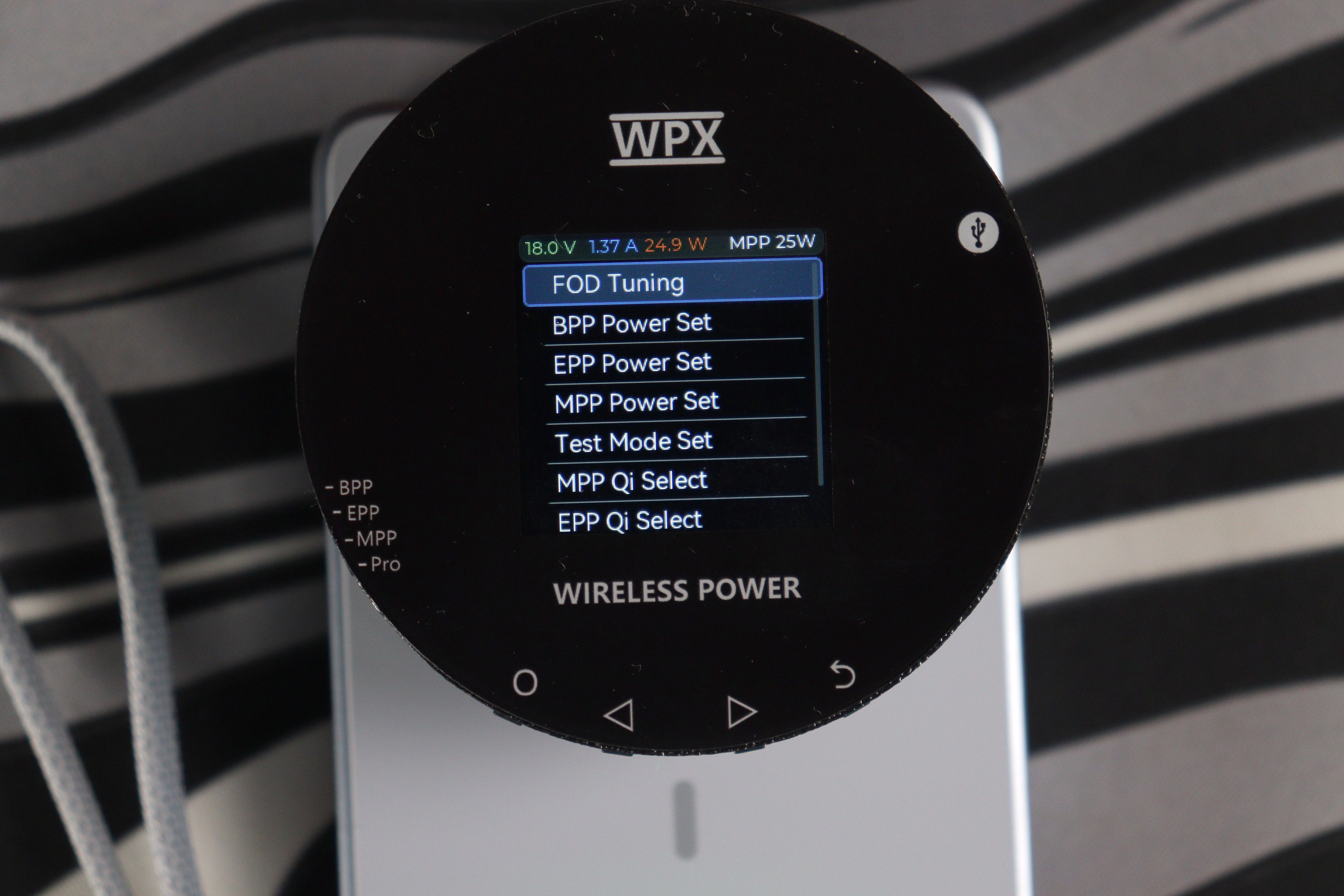

Главное меню делится на шесть разделов. Protocol — всё про анализ протоколов: тест, захват Qi-пакетов в реальном времени, мониторинг температуры. Pro Set — эмуляция конкретных устройств: Apple 7.5W, MagSafe 15W, Samsung 15W, Xiaomi, Huawei, PPDE 10W, Qi2.2 MPP (принудительно). Auto Test — автоматическое сканирование всех поддерживаемых протоколов с цветовым результатом. Setting — язык, режим вентилятора, звук, тема, яркость, калибровка, OTA-обновление прошивки. Manual — QR-код на документацию прямо на дисплее. Reset — сброс настроек.

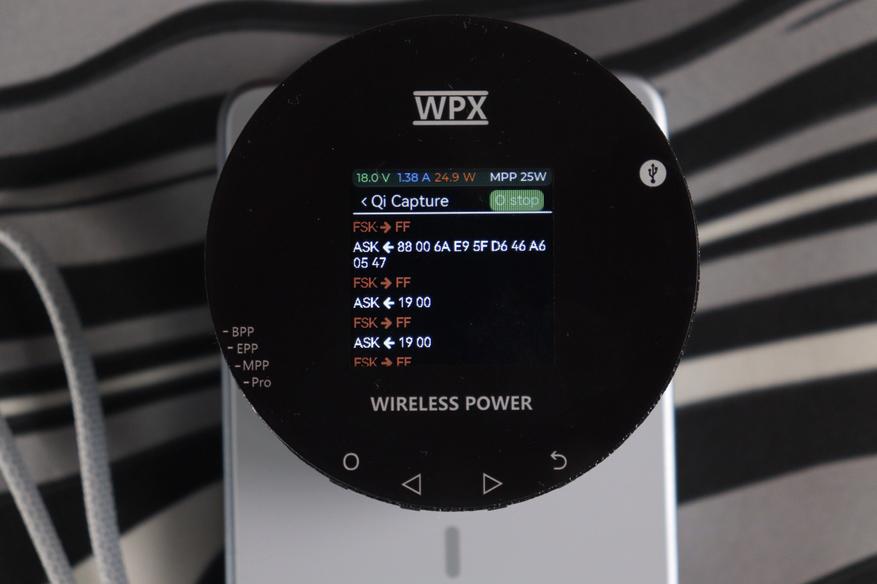

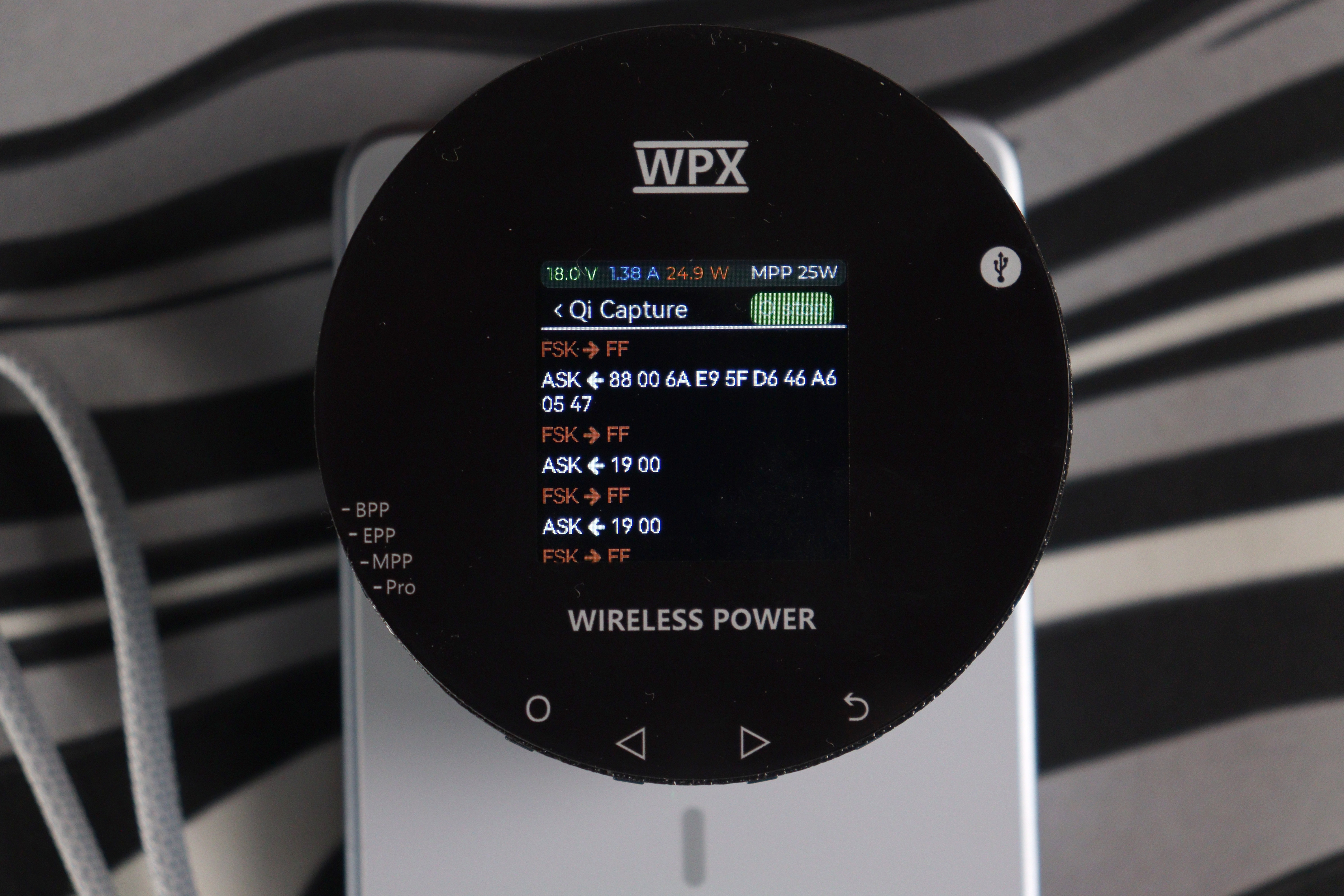

Отдельного внимания заслуживает Qi Capture — живой перехват FSK/ASK пакетов с hex-дампом в реальном времени. По сути это анализатор Qi-протокола, встроенный в тестер размером с хоккейную шайбу. Для разработчика — настоящая находка.

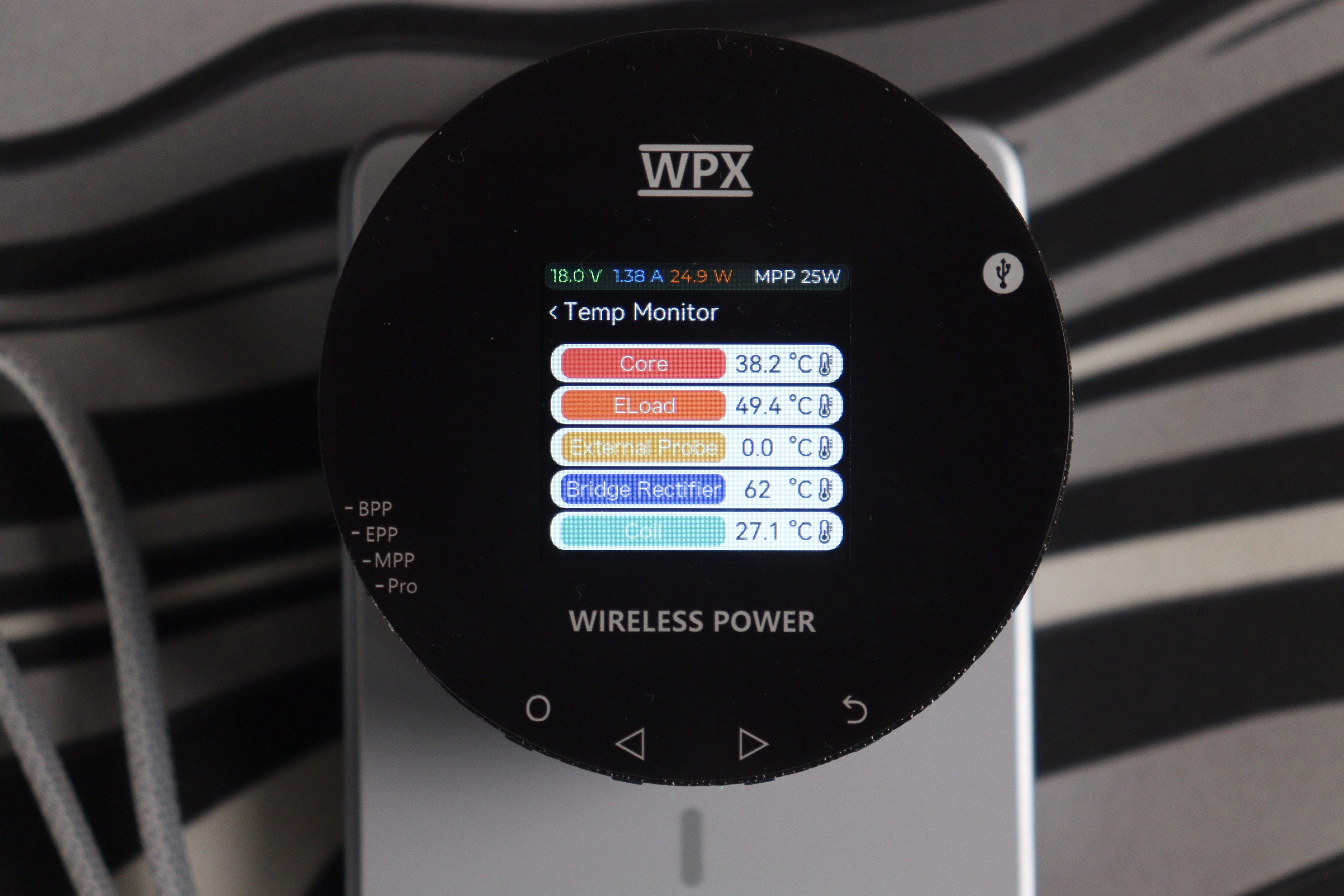

Temp Monitor показывает пять точек одновременно: ядро процессора, электронная нагрузка, внешний зонд, мостовой выпрямитель и катушка. Всё цветом, всё в реальном времени.

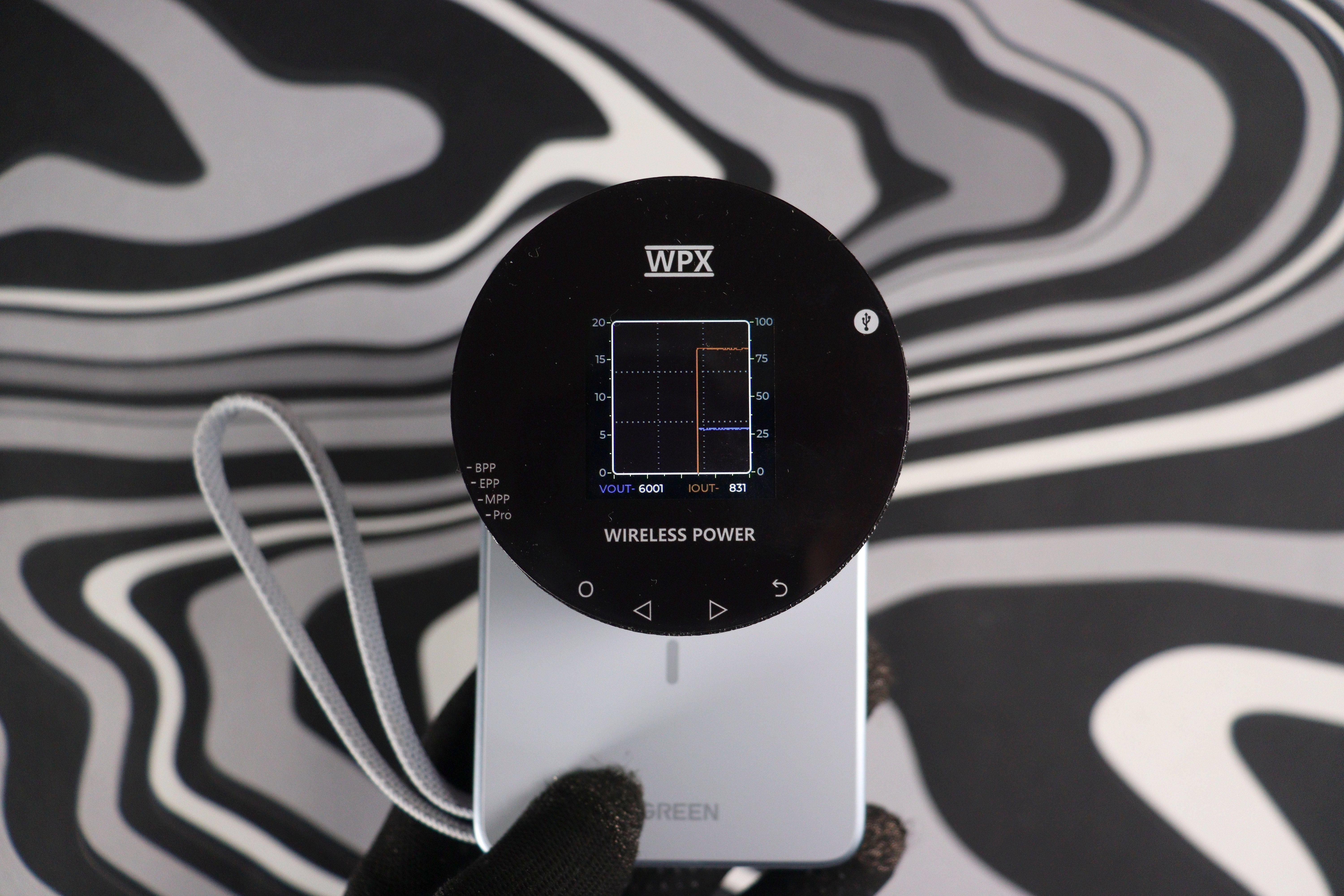

Тестер умеет рисовать графики напряжения (синяя линия) и тока (оранжевая) в реальном времени прямо на дисплее. Видно как нарастает напряжение и ток в момент подключения нагрузки, как устанавливается рабочая точка. Для инструмента такого размера — неожиданно полезная фича, особенно когда нужно быстро визуально оценить динамику сеанса без подключения к PC.

Тестирование устройства

Для практической проверки использовался повербанк Ugreen Magflow 25W — один из немногих на рынке, честно реализующих Qi2 MPP. Тестер подключался к нему через стандартную магнитную стыковку.

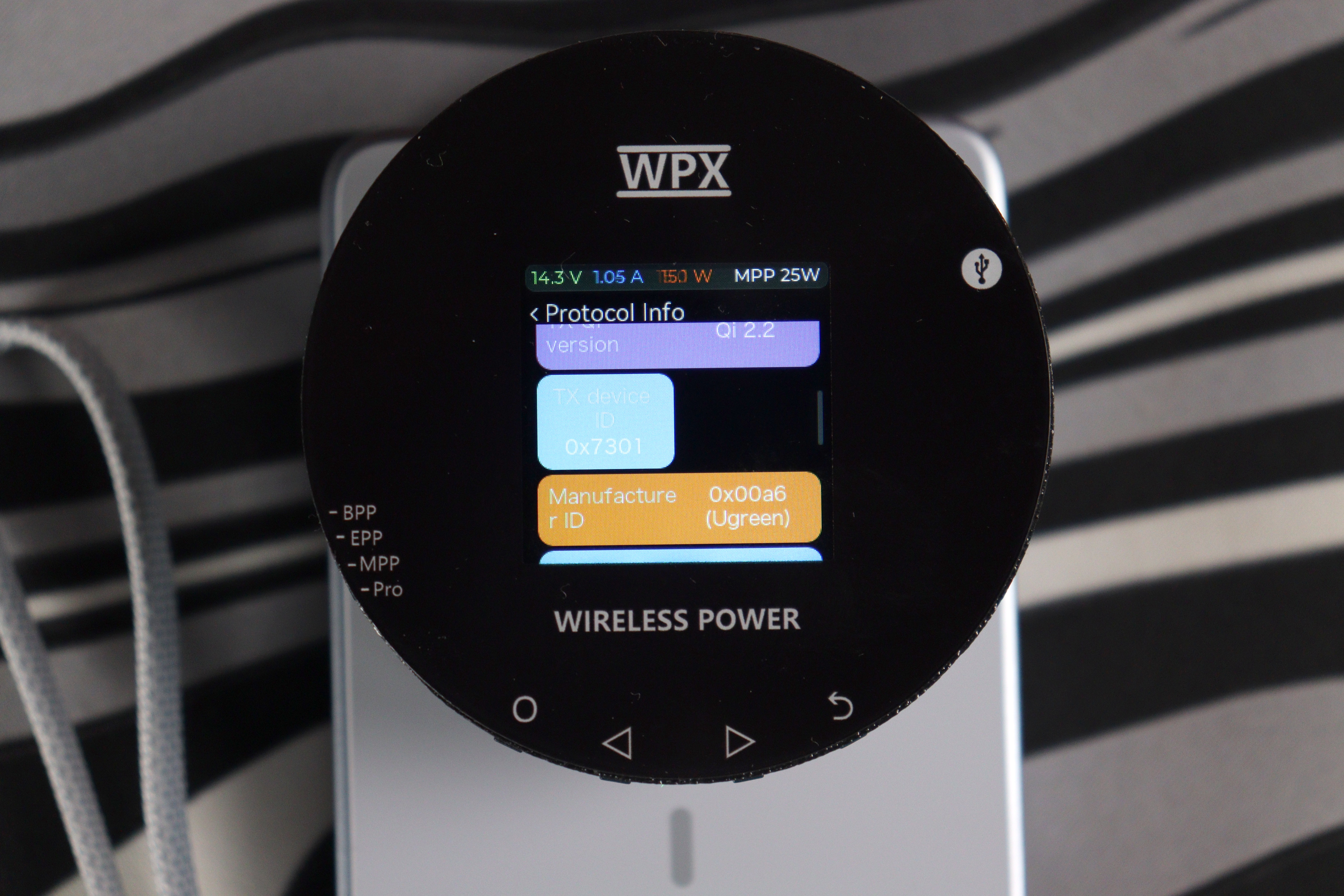

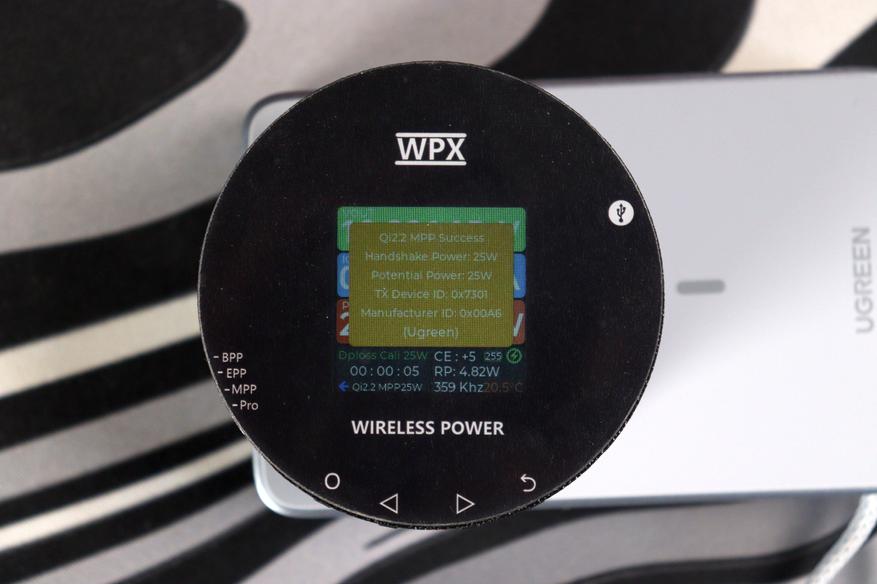

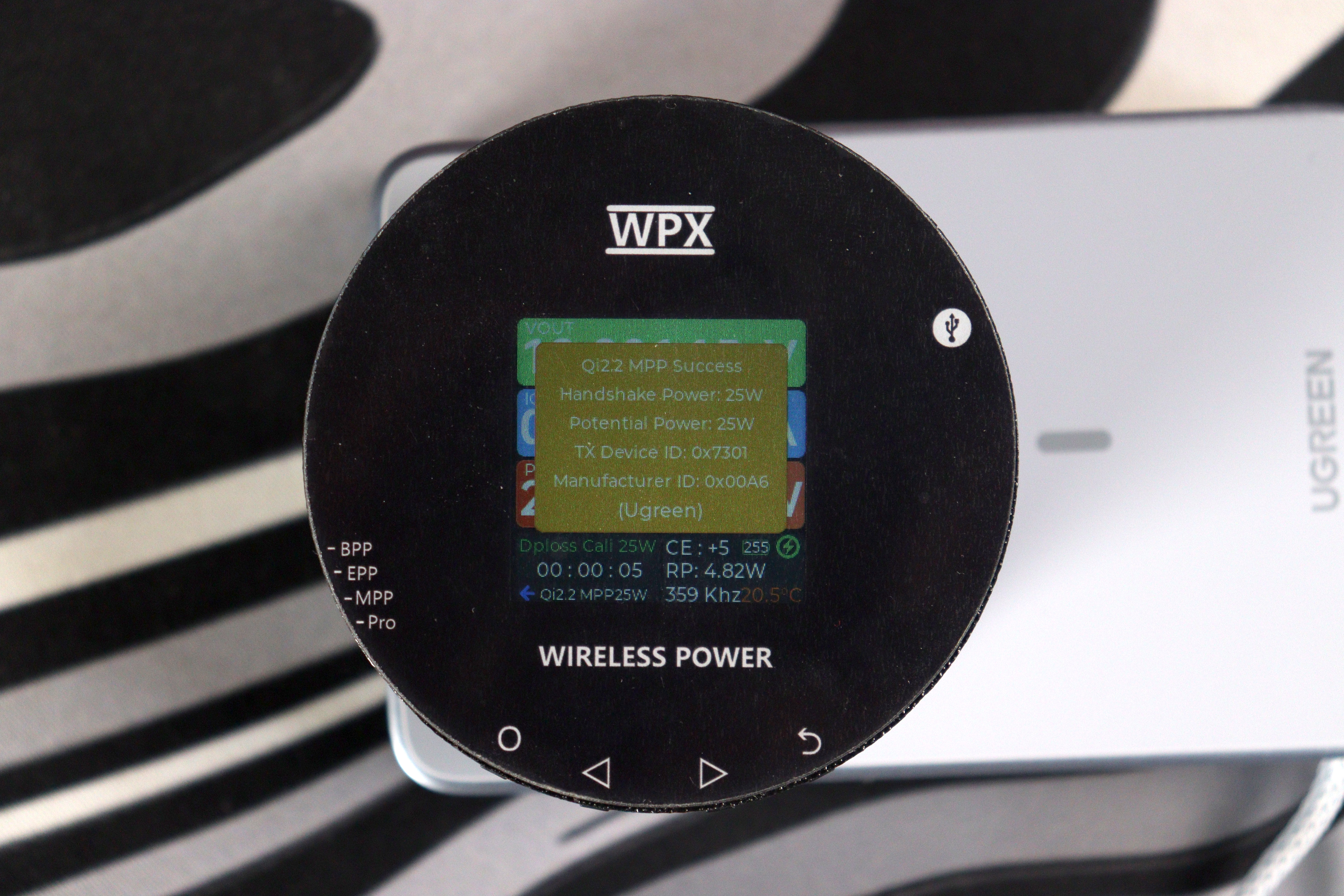

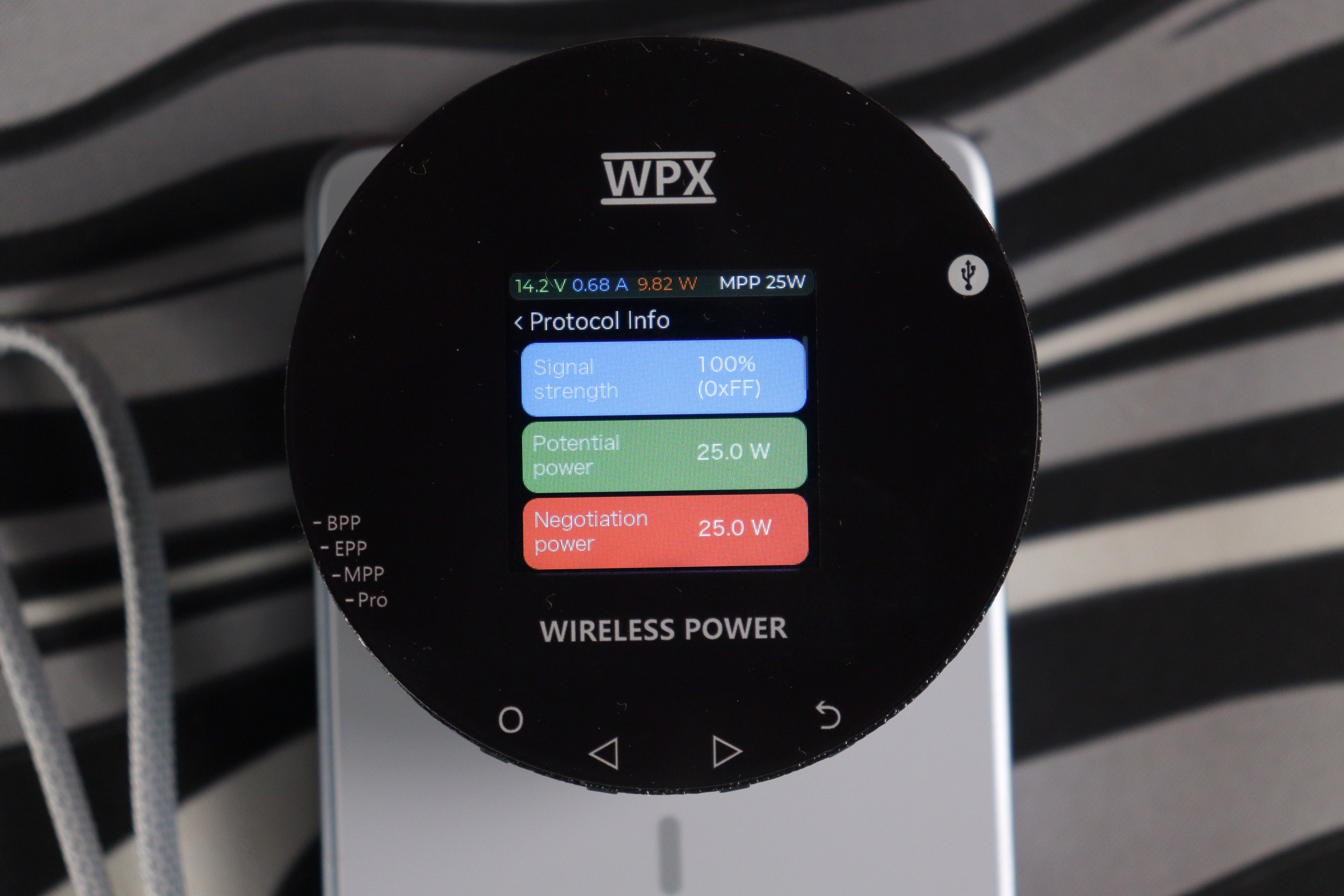

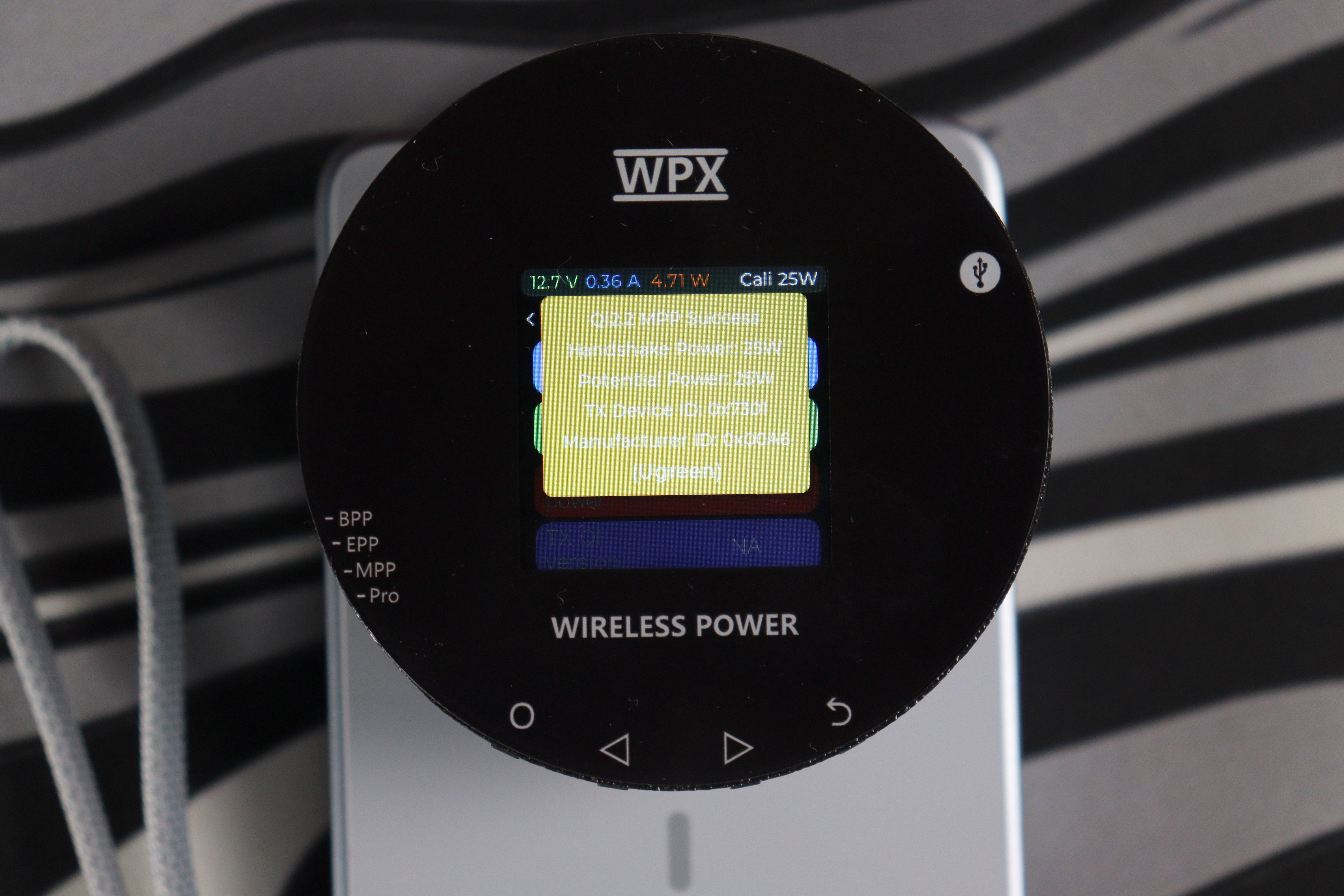

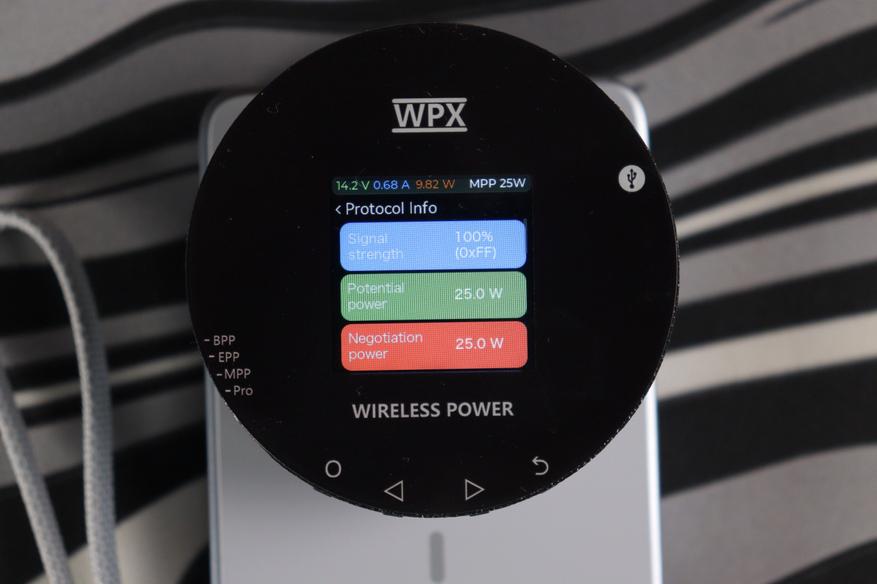

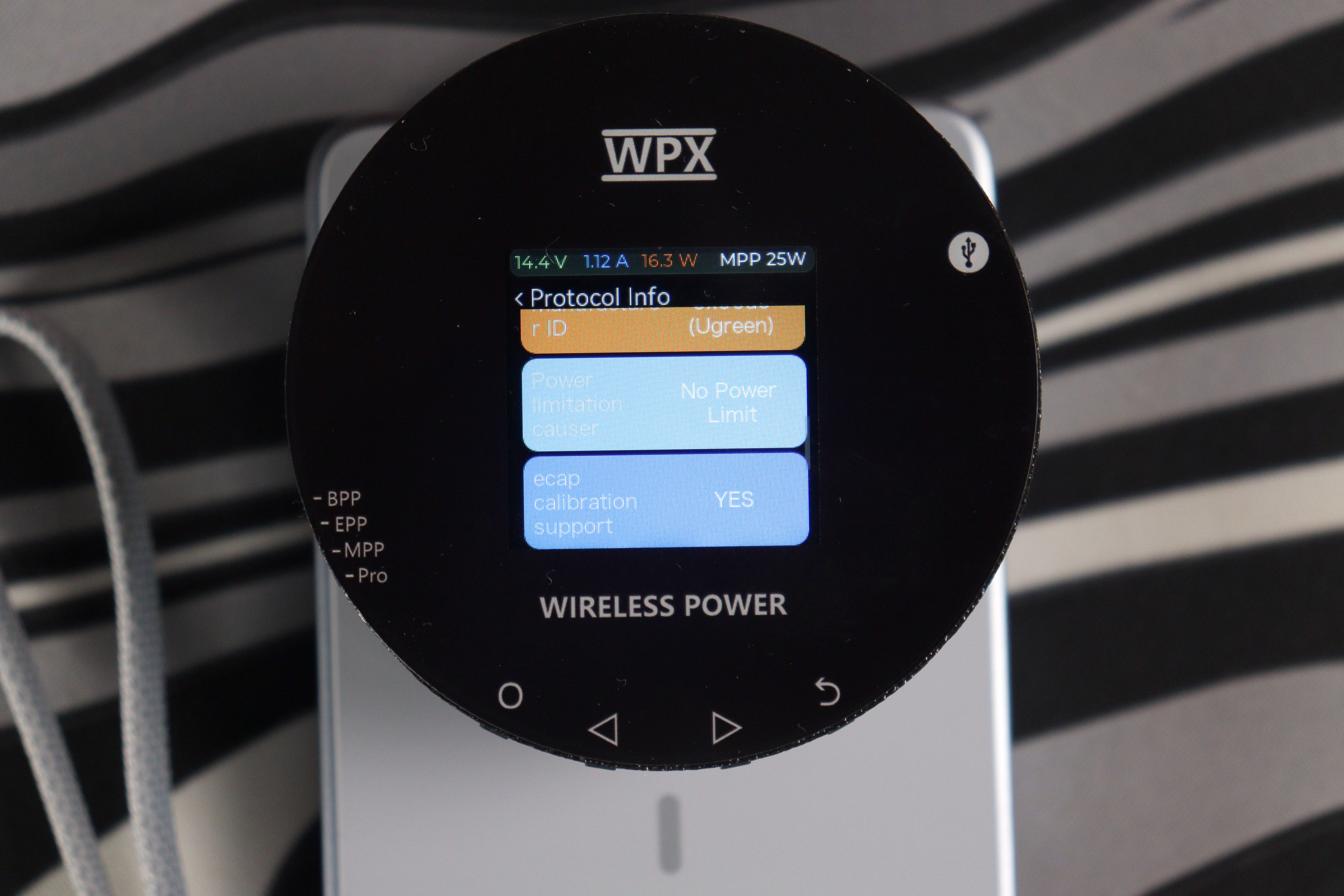

Согласование прошло без вопросов. На экране полная информация об устройстве: Qi2.2 MPP, Потенциальная мощность 25W. Тестер идентифицировал производителя по базе — TX Device ID 0x7301, Производитель ID 0x00A6 (Ugreen). Сила сигнала 100% (0xFF), ограничений мощности нет, поддержка ecap calibration подтверждена. Это полноценный, честный Qi2.2.

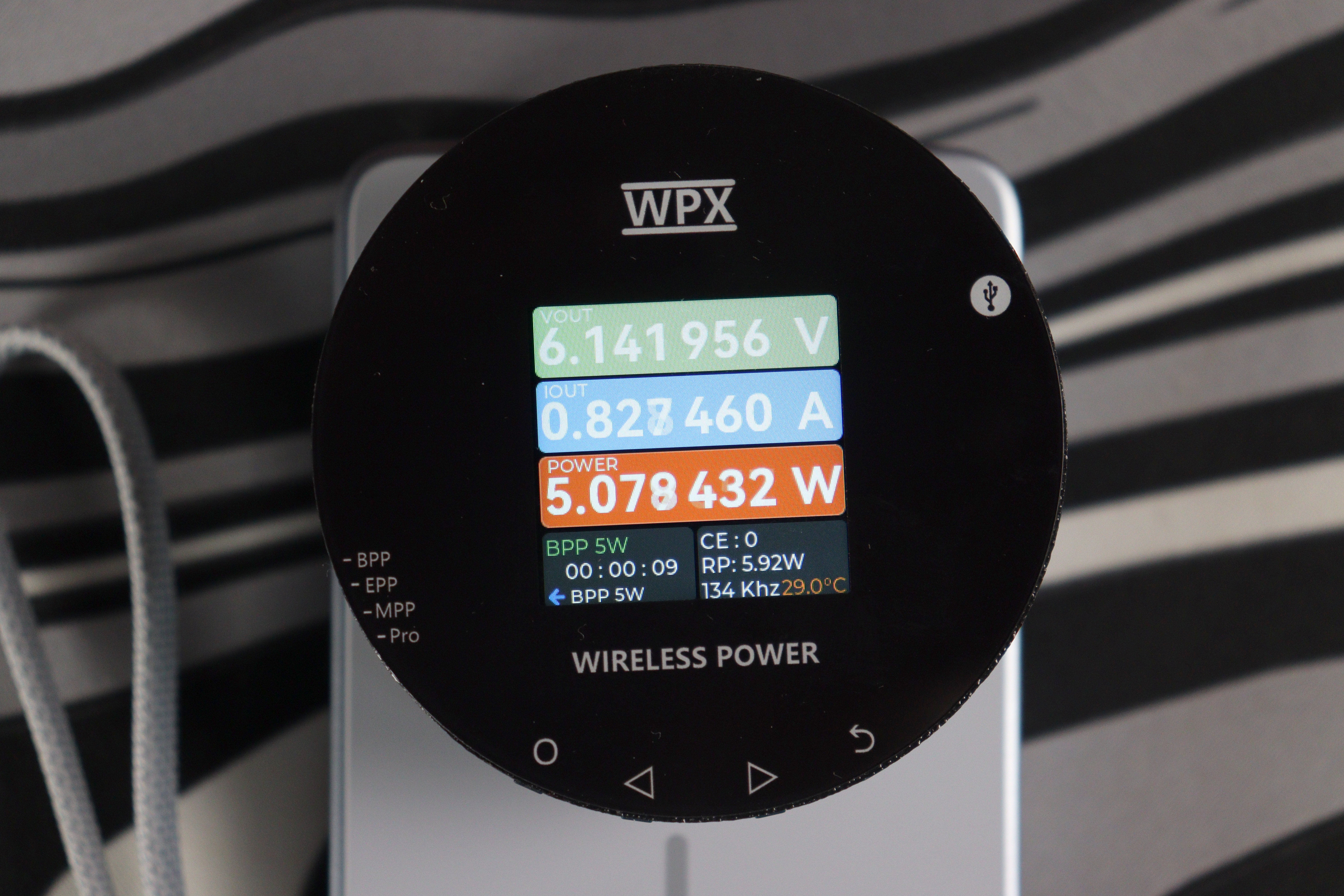

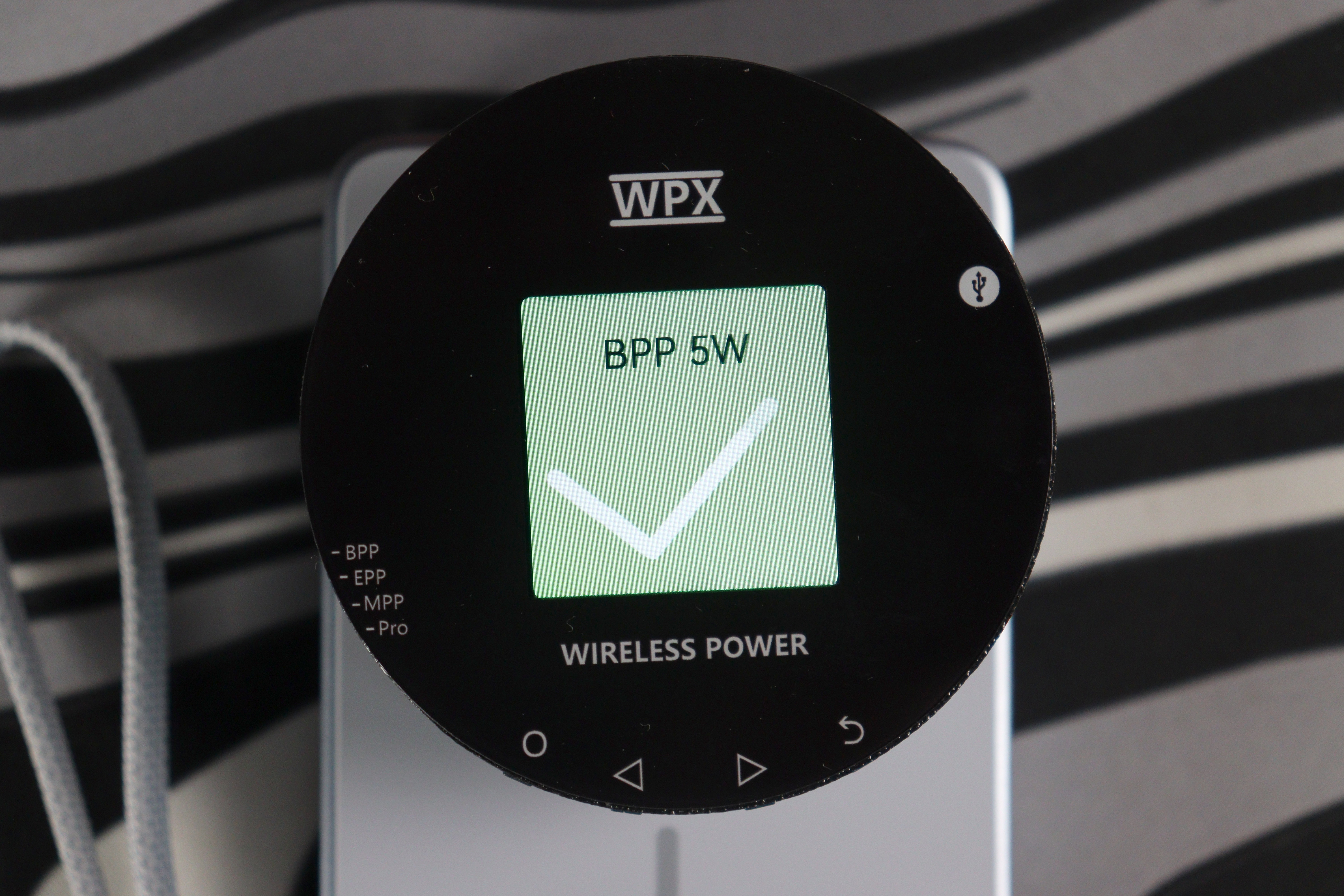

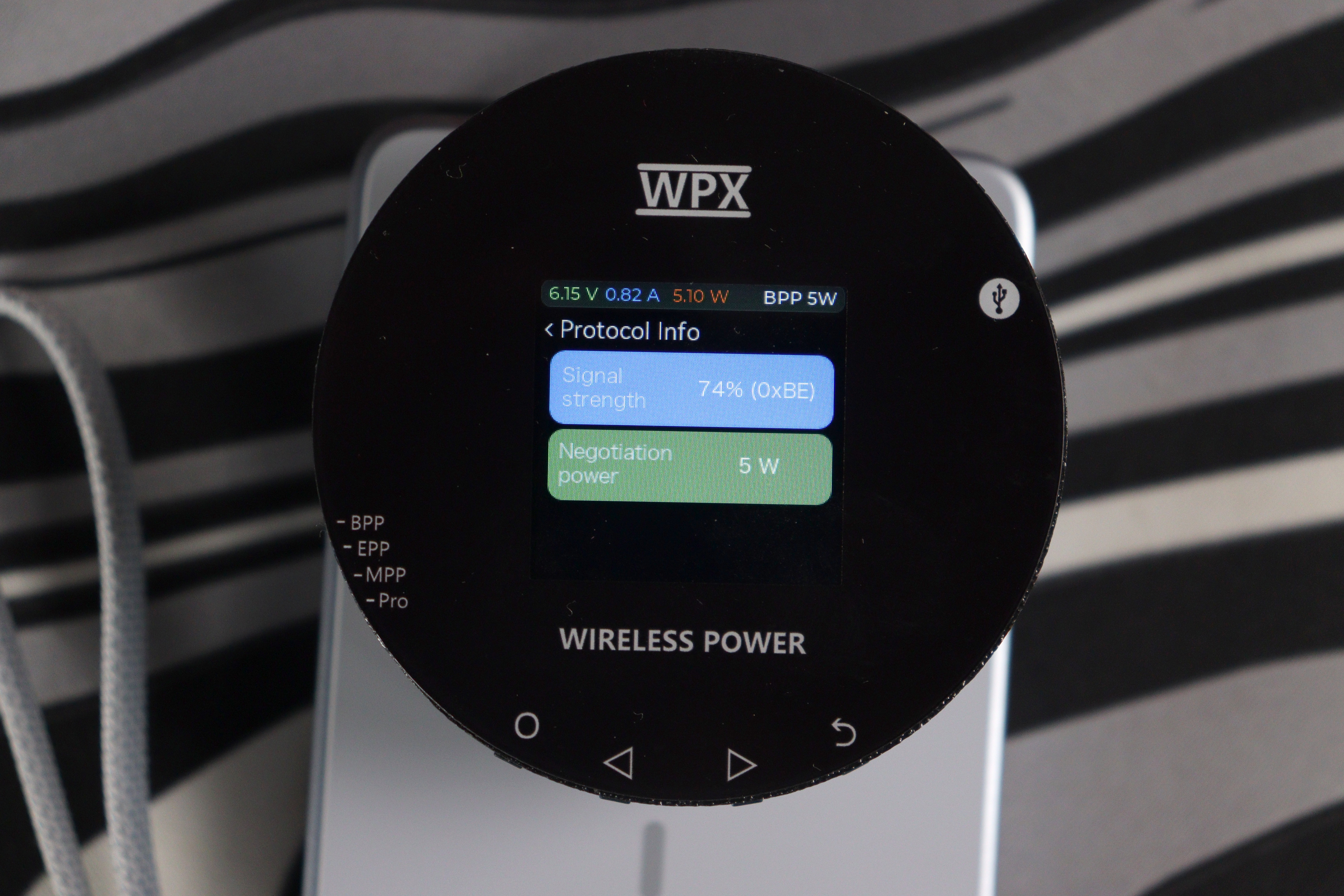

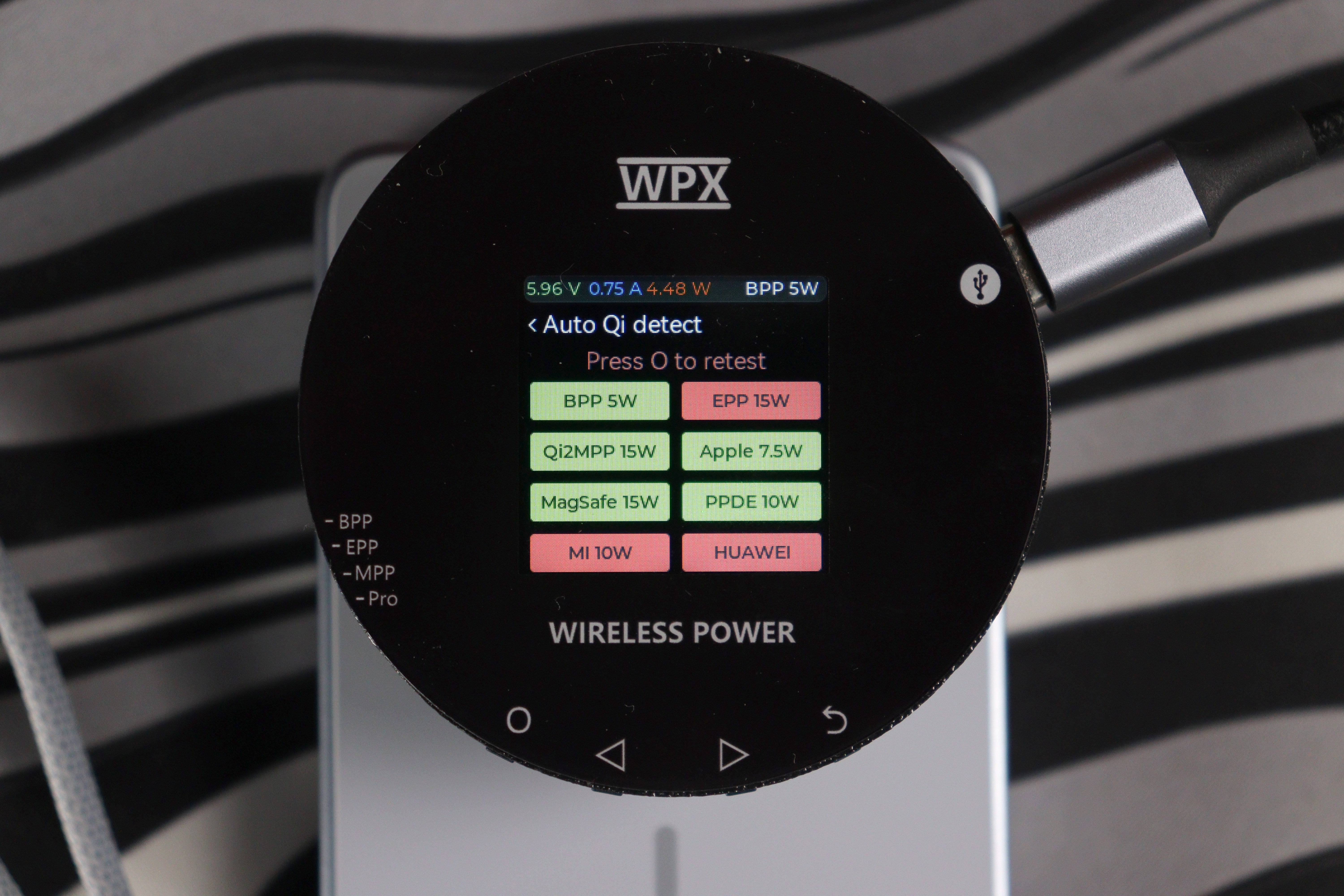

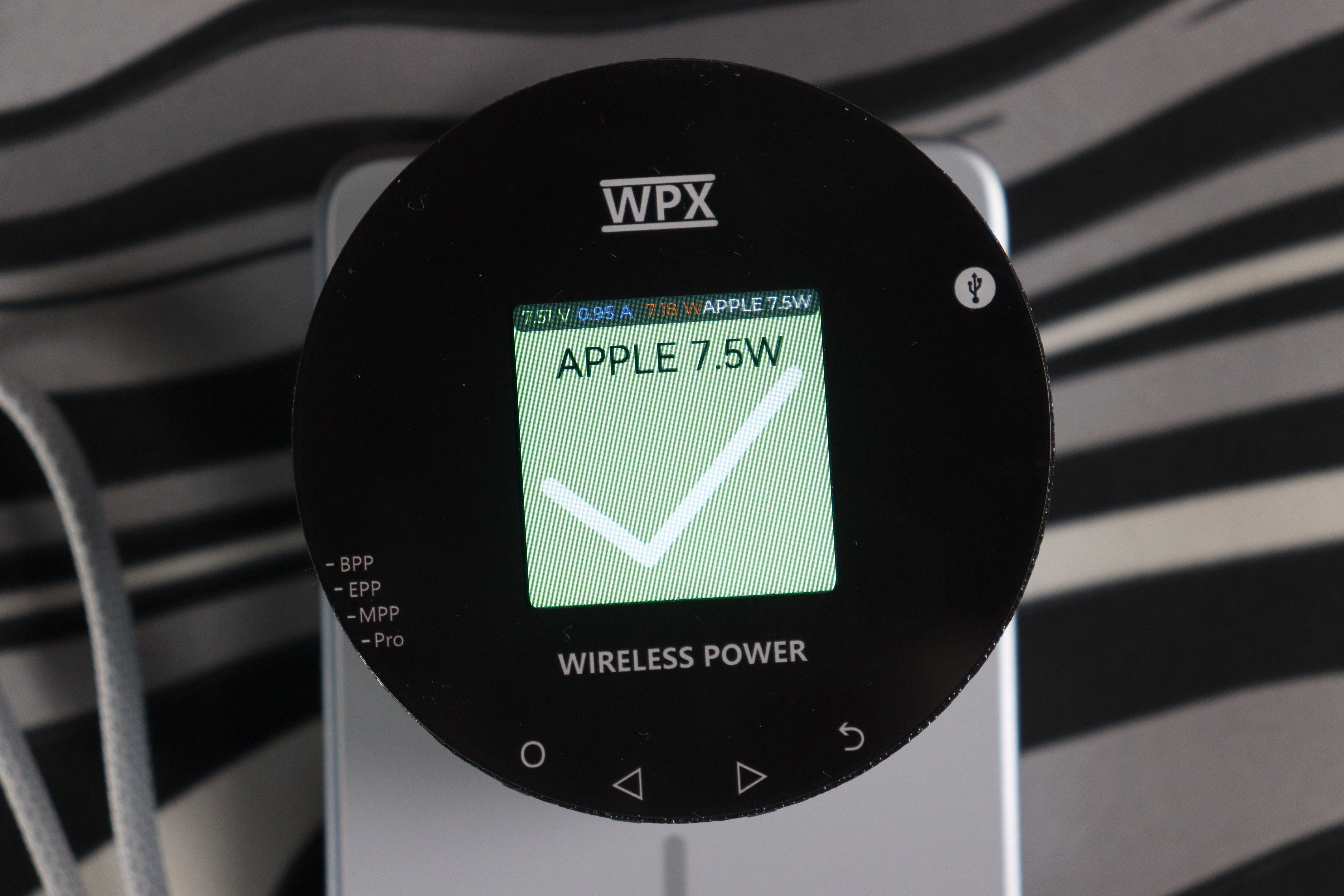

Отдельно проверялись другие профили. BPP 5W: 6.14V / 0.83A / 5.08W, частота 134 kHz, температура 29°C — всё штатно. Apple 7.5W: 7.51V / 0.95A / 7.18W, зелёная галочка, протокол согласован корректно. Auto Qi Detect по итогам сканирования подтвердил поддержку BPP 5W, Qi2MPP, MagSafe 15W, Apple 7.5W и PPDE 10W. EPP 15W, MI 10W и Huawei — красный, не поддерживается повербанком, что логично.

Попытка прочитать Qi2 AuthN сертификат показала NA по всем полям — бренд, модель, серийный номер, срок действия. Это не баг тестера, это особенность большинства китайских Qi2-устройств: механику протокола реализуют, а PKI-цепочку доверия — нет. Ugreen здесь не исключение.

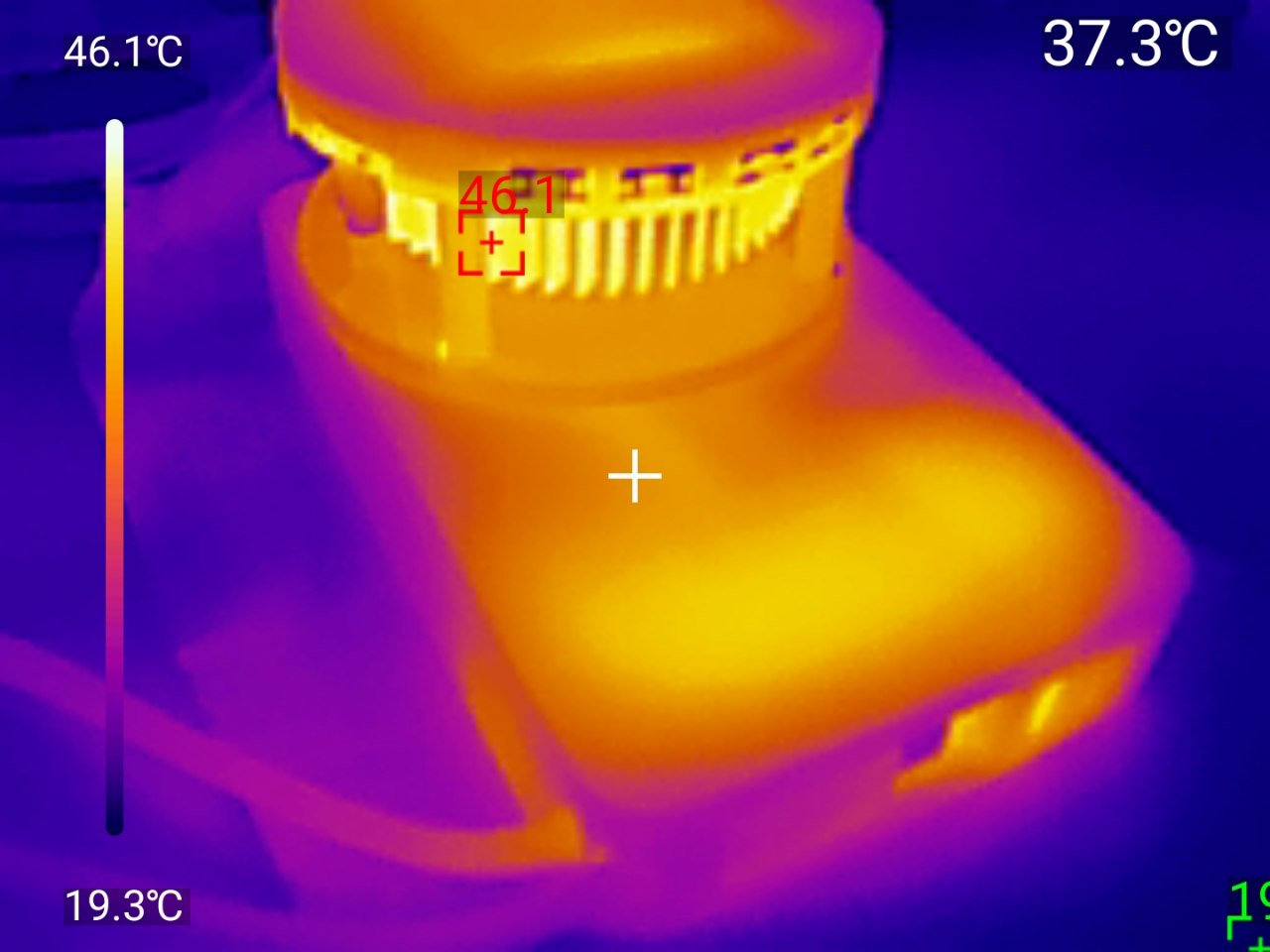

Теперь про нюанс, который важно знать. Как уже упоминалось в обзоре самого повербанка Ugreen Magflow — тестер WPX-0001A реально выходит на 25W, но ненадолго. Через несколько минут работы на полной мощности он отключается из-за перегрева. Тепловизор UNI-T UTI261M снаружи показывает 46°C в зоне рёбер — снаружи терпимо, но внутри уже критично. Радиатор слишком маленький для рассеивания такого количества тепла при длительной 25W нагрузке.

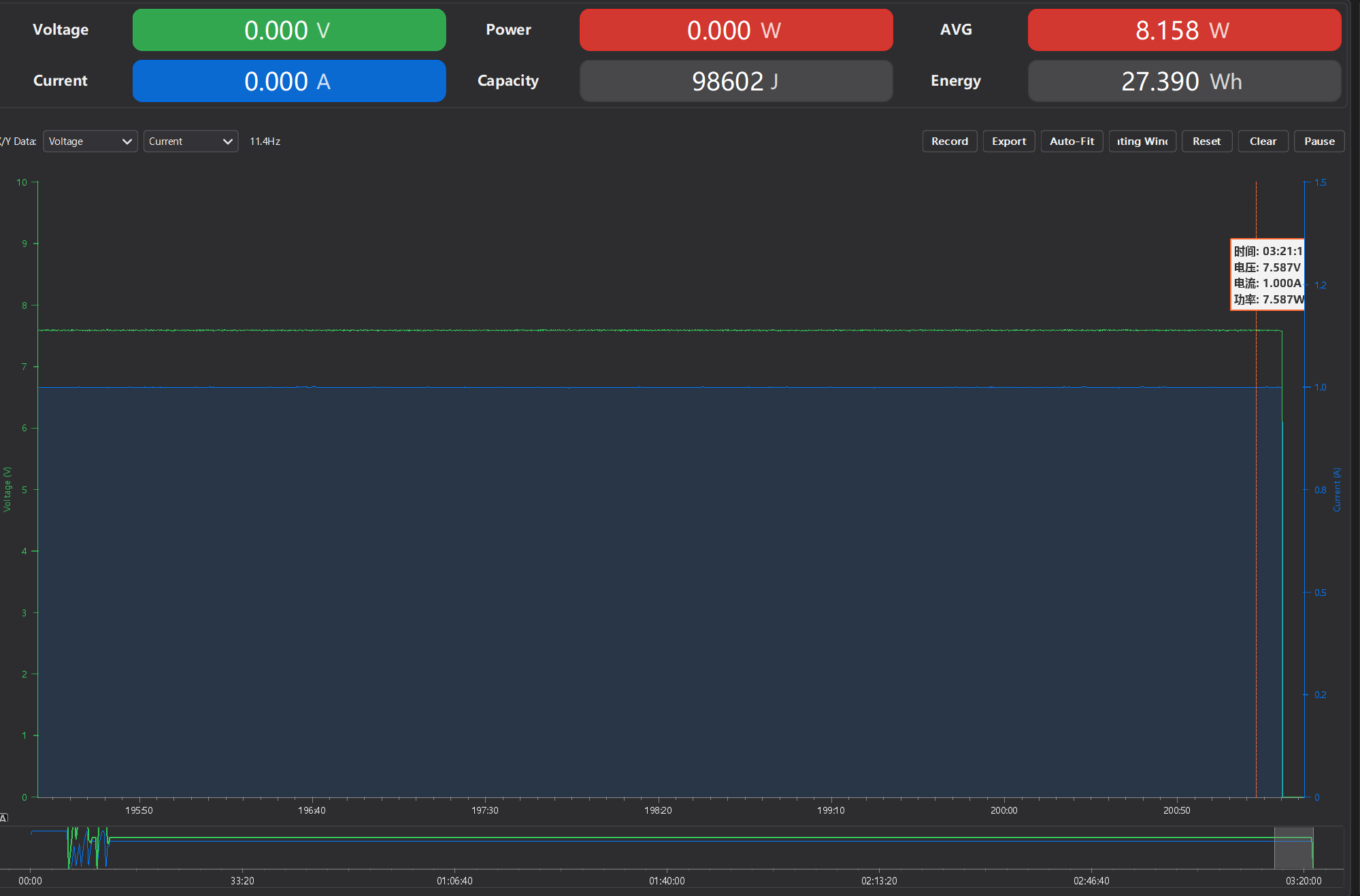

После срабатывания защиты тестер переходит в BPP 5W и продолжает работу. Именно это и зафиксировал PC-скриншот из приложения: три часа двадцать одна минута, напряжение 7.587V, ток 1.0A, средняя мощность за всю сессию 8.158W, суммарная отданная энергия 27.390 Wh. График идеально ровный — ни пульсаций, ни просадок. Повербанк разрядился полностью, обрыв в конце кривой чёткий.

PC-приложение

WPX-0001A подключается к компьютеру по USB и работает в связке с фирменным приложением — скачивается по QR-коду из документации.

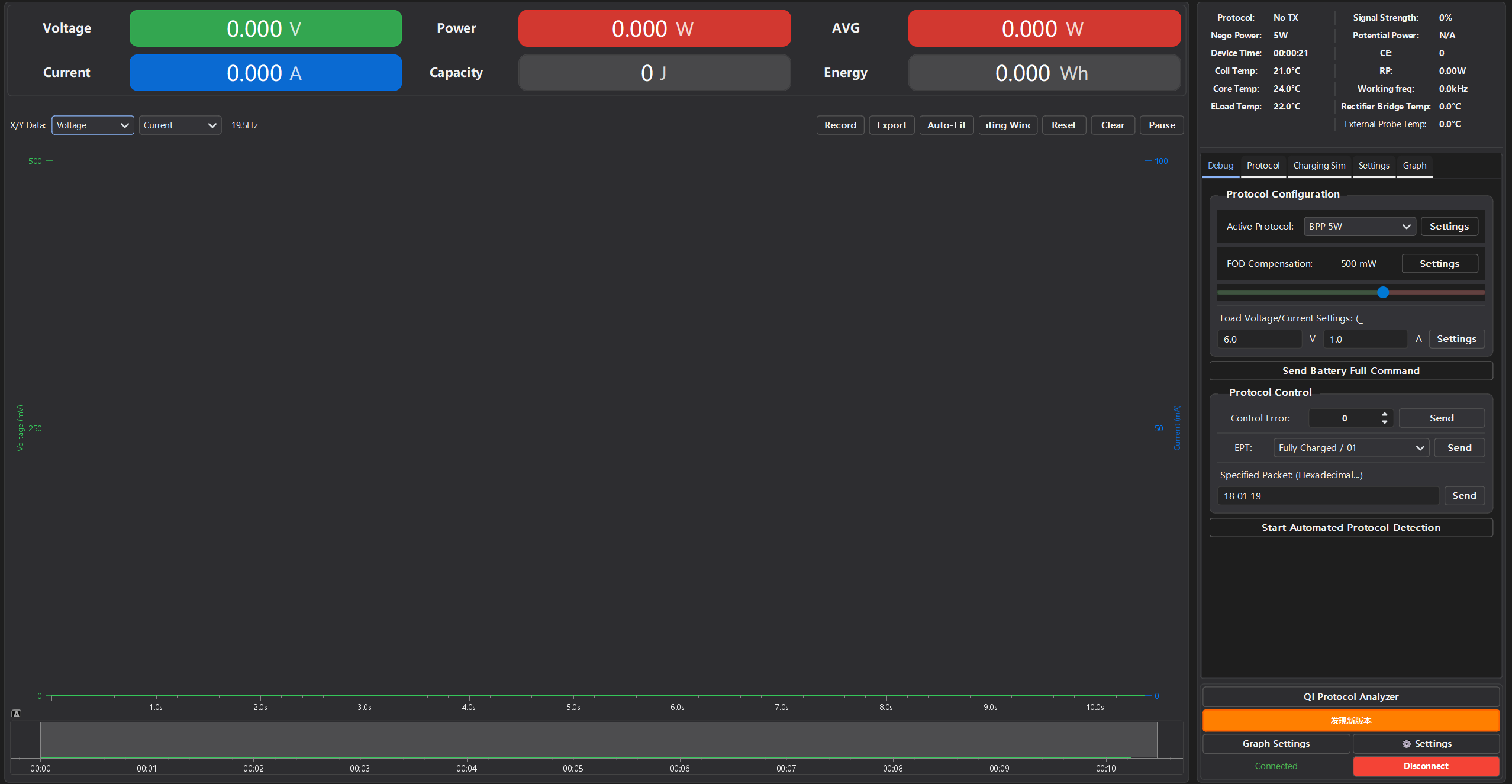

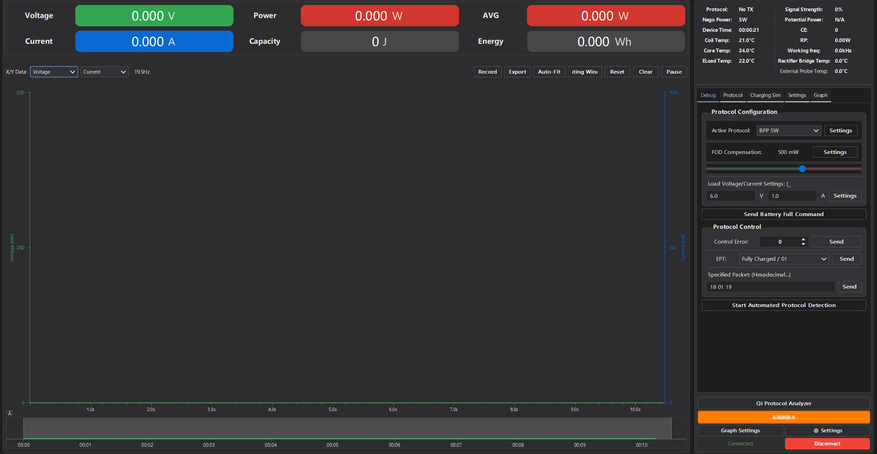

В верхней части — живые показания напряжения, тока, мощности, средней мощности, накопленной ёмкости в джоулях и энергии в ватт-часах. Справа — панель с детальным статусом: активный протокол, Сила сигнала, Потенциальная мощность, время сессии, CE, RP, рабочая частота, температуры ядра, электронной нагрузки, мостового выпрямителя и внешнего зонда. Всё в одном окне, без необходимости лезть в меню устройства.

Вкладка Protocol даёт прямое управление: выбор активного протокола из выпадающего списка, настройка FOD Compensation (по умолчанию 500 мВт), задание напряжения и тока нагрузки вручную. Кнопка «Start Automated Protocol Detection» запускает то же автосканирование, что и Auto Test на самом устройстве. Это уже уровень отладочного стенда, а не просто монитора.

График строится в реальном времени с частотой дискретизации около 19-20 Гц, данные можно записывать, экспортировать и масштабировать. Именно так был получен трёхчасовой лог разрядки Ugreen Magflow — ровная линия напряжения и тока без единого артефакта на протяжении всей сессии.

Приложение работает под Windows, интерфейс частично на китайском, но для понимания функций английских подписей вполне достаточно.

Итог

WPX-0001A — серьёзный инструмент, упакованный в относительно компактный корпус. Он умеет то, чего не умеет ни один обычный USB-тестер: перехватывать Qi-пакеты, идентифицировать производителя TX-устройства по базе данных, эмулировать конкретные приёмники — от Apple 7.5W до Qi2.2 MPP, мониторить температуру в пяти точках одновременно и автоматически сканировать поддерживаемые протоколы с цветовым результатом. PC-приложение добавляет полноценное логирование, экспорт данных и ручную отправку произвольных Qi-пакетов — то есть из тестера он превращается в отладочный стенд. Прошивка обновляется по воздуху, документация открывается сканом QR-кода прямо с дисплея.

Главное ограничение одно, и оно физическое: при длительной работе на 25W тестер отключается из-за перегрева. Для кратковременных замеров и анализа согласования протокола возможностей хватает с запасом, но гонять нагрузку часами на полной мощности не получится — радиатор просто не рассчитан на это. PC-приложение частично на китайском.

Если вы занимаетесь разработкой или серьёзным тестированием беспроводных зарядных устройств — WPX-0001A окупает себя с первого же сеанса работы. Для обычного пользователя избыточно. Но для тех, кто хочет знать что реально происходит между катушками — лучшего инструмента в этом форм-факторе пока нет.
