Обзор аккумуляторной дисковой (циркулярной) пилы с питанием от распространенной линейки инструмента Makita LXT 18V

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Инструменты

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о недорогой  аккумуляторной дисковой (циркулярной) пиле с питанием от распространенной линейки инструмента Makita LXT 18V (21V) или аналогов. Пила интересна хорошей сборкой, наличием бесколлекторного двигателя, всех базовых регулировок и питанием от распространенных батарей. Всем, кому интересно, милости прошу…





Приобрести данную пилу можно ЗДЕСЬ

Цена с купоном "BGVVTSP7" всего $59,99 с бесплатной доставкой



Характеристики:

  • — Тип инструмента – дисковая (циркулярная) пила
  • — Корпус – металл + пластик
  • — Питание – Makita LXT (18V) или аналоги
  • — Двигатель – бесщеточный (бесколлекторный)
  • — Кол-во скоростей – 1 скорость (не более 5000 об/мин)
  • — Регулировки – наклон (до 45°) и глубина реза (до 62мм)
  • — Используемые диски – 185мм
  • — Размеры – 270мм*130мм*180мм

Комплектация:

  • — аккумуляторная дисковая (циркулярная) пила
  • — ключ для затяжки диска
  • — параллельный упор

Аккумуляторная дисковая (циркулярная) пила поставляется в картонной коробке. Защитного бокса из вспененного материала нет, поэтому рекомендую доплатить за страховку.



Внешний вид:



Дисковая пила – это многофункциональное устройство, предназначенное для распилки древесины и других строительных материалов. Выглядит она следующим образом:

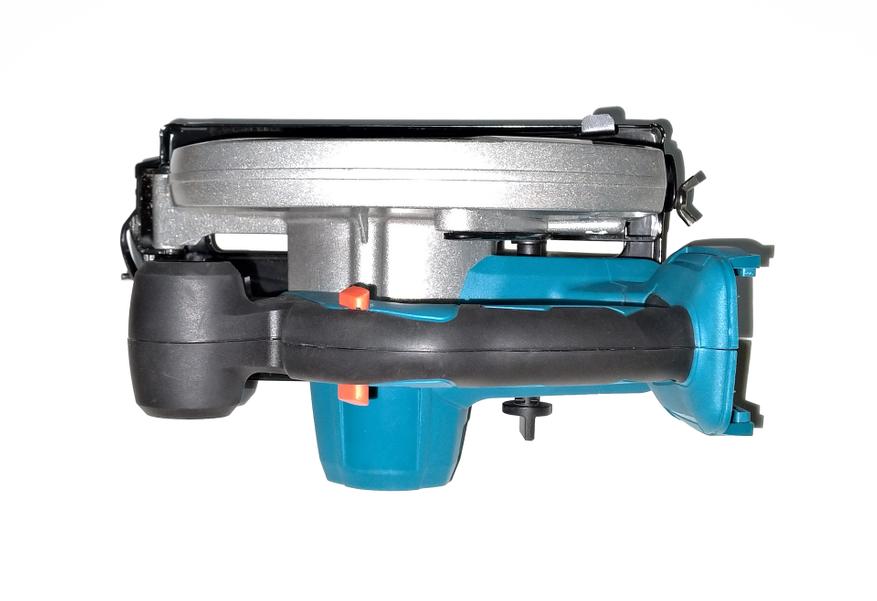

Данная модель представляет некоторую копию известных брендов, адаптированную под батареи линейки Makita LXT 18V. Общий вид пилы со всех сторон:

В основе работы лежит эффективный бесколлекторный двигатель, обладающий гораздо большим КПД по сравнению с традиционными коллекторными. Двигатель расположен слева, пильный диск справа:

Если в мини-пиле это не очень удобно, то в полноразмерной это больше плюс, поскольку мощность выше, да и размеры диска больше. К тому же в защитном кожухе имеется отверстие для выхода стружки и как-то иначе этот элемент не реализовать.

Пила снабжена сдвоенной прорезиненной рукоятью, при помощи которой надежно удерживается в работе:

В основной рукояти встроен выключатель с блокировкой от случайного нажатия, спереди имеется поддерживающий элемент:

Расстояние между рукоятью и кожухом достаточное, неудобств не возникает:

Приятной особенностью является наличие подпружиненного возвратного кожуха, который способствует безопасности работ, защищая оператора от разлетающейся стружки и сучков, а также предохраняя изделия и оснастку в тех случаях, когда инструмент кладут не дожидаясь остановки диска:

Возвратный кожух фиксируется стопорным кольцом и крепится к пружине. Именно он ограничивает максимальный диаметр режущего диска в 185мм.

В данной модели имеются все необходимые регулировки как по глубине пропила, так и по наклону реза. Максимальная глубина пропила составляет 62мм и регулируется специальным винтом:

Угол наклона составляет не более 45° и регулируется специальной планкой с винтом:

Единственный минус в том, что толщина подошвы небольшая и некоторые элементы имеют клепочное соединение:

Я не так часто пилю под различными углами, поэтому для меня это не критично.

Питание осуществляется от распространенной линейки инструмента Makita LXT 18V. Можно использовать как фирменные батареи, так и китайские аналоги. Крепление слайдерного типа:

Габариты сравнительно небольшие, благодаря чему пила прекрасно лежит в руке:



Габариты:



Дисковая пила имеет небольшие габариты. Размеры составляют 270мм*130мм*180мм:

Конечно, она несколько крупнее и тяжелее мини-пилы, но зато может похвастаться хорошей глубиной реза. Вот небольшое сравнение:



Питание:



Дисковая пила рассчитана под питание от распространенной линейки инструмента Makita LXT 18V. Подходят аккумуляторные батареи слайдерного типа BL18*0 или китайские аналоги:

Наиболее оптимальные это BL1840 или BL1850 емкостью соответственно 4Ач и 5Ач:

Я использую проверенные китайские аналоги на 4Ач и самодельные на 6/8Ач, о сборке которых, возможно, расскажу отдельно:

Купить можно ЗДЕСЬ

Данная модель не так требовательна к токоотдаче батарей, поэтому работать будут любые:



Пильные диски:



Дисковая пила поддерживает распространенные отрезные диски. Приятной особенностью является двусторонний шпиндель, имеющий посадочные диаметры 20мм и 25мм:

Посадка отличная, люфтов нет. В качестве примера диск Matrix 185мм*20мм:

Предельный диаметр составляет около 192мм, т.к. дальше мешает подпружиненный кожух, но если его снять, то подойдут и 200мм диски:

Можно использовать диски с переходными кольцами, например, 185мм*22,2мм. Максимальная глубина пропила при этом около 62мм:

Обороты не превышают 5000 об/мин (заявлены 3800 об/мин), подойдут практически все доступные диски без ограничений:

Помните, с диском пила становится опасным инструментом и требует повышенного внимания. Благо есть блокировка от случайного включения.



Разборка:



Данная модель пила может похвастаться простой и надежной конструкцией, состоящей из совмещенной с корпусом рукояти, силовой части с кожухом и подошвы. Пластиковый корпус с совмещенной рукоятью прекрасно снимается:

Те части корпуса, которые наиболее подвержены механическим воздействиям, усилены ребрами жесткости:

Внутри нее расположены силовые токосъемы, контроллер управления, пусковая кнопка и БК-мотор. Двигатель аналогичен тем, что установлены в мини-пилах (см. мой предыдущий обзор):

Намотка средним проводом, по мощности он проигрывает тем, что можно встретить в болгарках или перфораторах. Контроллер один из распространенных, который можно найти на площадке. Присутствуют индикаторы и кнопка переключения скоростей:

У меня не было желания возиться со сверлением корпуса, но вроде как кнопка не бутафорская.

Самым главным преимуществом перед некоторыми брендовыми моделями является применение трехфазного бесколлекторного двигателя, который имеет гораздо больший КПД по сравнению с привычным коллекторным. Ему не страшны стопоры, например, при резе сырой древесины, плюс при одинаковых размерах с коллекторным, он имеет бОльший крутящий момент и живучесть. Редуктор отсутствует, вал диска напрямую связан с валом двигателя:

Ротор данного двигателя не цилиндрической формы, возможно, из-за минимизации потерь. Присутствуют следы балансировки, подшипники закрытого типа. Там же можно заметить устройство фиксации шпинделя:

Благодаря отсутствию редуктора пила может похвастаться компактностью и легкостью. Она тяжелее мини-пилы, но несмотря на это, рука при работе не устает. Хотя при небольших работах гораздо приятнее работать мини-пилой, это факт.

Конструкция и качество сборки на хорошем уровне:

  • — силовая часть массивная и выполнена из металла. Наиболее ответственные части усеяны ребрами жесткости
  • — ротор отбалансирован, посторонние вибрации при работе отсутствуют
  • — установлены подшипники закрытого типа
  • — присутствует крыльчатка охлаждения, прогоняющая воздух сквозь двигатель. Как известно, из-за перегрева происходит потеря магнитных свойств ферромагнетика в зависимости от точки Кюри. Охлаждение здесь достаточное, волноваться не о чем

Не обошлось и без мелких «стандартных» болячек:

  • — нет датчиков Холла на двигателе для поддержания оборотов
  • — нет защитной сеточки у воздухозаборника. Конструкция двигателя предусматривает его продув, а внутри сильнейшие неодимовые магниты, которые отлично притягивают металлическую стружку, поэтому хотелось бы видеть простую сеточку
  • — тонкая штампованная опорная плита (подошва). Для мини-пилы терпимо, но для полноразмерной хотелось бы более массивную или усиленную
  • — нет насадки для пылесоса. Модель полноразмерная и может использоваться для профработ, поэтому хотелось бы ее видеть

Конструктив мне понравился. Хотелось бы более мощного двигателя, потому как момента на валу, как говорится, впритык. Но это больше по работе с сырой древесиной. Единственный недостаток — подошва (основание) штампованная и не может похвастаться жесткостью. Это одна из «традиционных» болячек китайских инструментов. К тому же некоторые соединения выполнены клепкой и при частых регулировках могут выйти из строя.



Демонстрация:



Небольшая видеодемонстрация работы:



Выводы:



Инструмент мне понравился. В плюсах бесколлекторный двигатель, простая надежная конструкция, наличие всех регулировок, большая глубина пропила в 62мм и наличие возвратного кожуха. Из спорных моментов не самая высокая мощность, но это критично только по работе с сырой древесиной. Из минусов слабая подошва, хотелось бы более массивную или усиленную ребрами жесткости.

Пила интересна, в первую очередь, аккумуляторным питанием и большой глубиной пропила. Для дачных работ она очень выручает, нет необходимости разматывать сетевой удлинитель. Я ее использую для тех работ, где требуется пропил больших брусков, в остальных случаях использую мини-пилу как более легкую и удобную (см. предыдущий обзор). Могу рекомендовать к покупке!
