Бесконтактные инфракрасные термометры крайне удобны: позволяют измерить температуру быстро и, в большинстве случаев, очень точно.

Кроме того, они позволяют измерить температуру в тех случаях, когда контактное измерение затруднено или вовсе невозможно.

В отдельных случаях измерения могут быть не очень точными, об этом тоже поговорим.

Тестируемая модель именуется Benetech GM531 и входит в серию недорогих бесконтактных термометров (пирометров) Benetech GM.

Номер модели (531) расшифровывается очень легко. Первые две цифры (53) обозначают верхний предел температурного диапазона (530 градусов Цельсия); а последняя цифра (1) означает, что в приборе возможна калибровка (при наличии у пользователя «доверенного» термометра).

Основные технические характеристики бесконтактного термометра Benetech GM531:

Диапазон измерений-50°C… +530°C
Точность± 1.5°C или ±1. 5% (большее из значений)
Время отклика0.5 с
Коэффициент излучения поверхности0.1...  1.0 (0.95 по умолчанию)
Размер объектаНе менее 1/12 расстояния до объекта
Спектральный диапазон5...14 мкм
Питание2*1.5 В (AAA)
 Габариты150*80*38 мм
 Масса100 г (без батареек)

Купить инфракрасный бесконтактный термометр Benetech GM531 можно на Алиэкпресс у этого продавца (а также у многих других); цена на дату обзора $13.5 — $15.5 (в зависимости от упаковки), на распродаже 11.11 — на несколько процентов дешевле. Модели попроще (с меньшим температурным диапазоном) у того же продавца стоят дешевле; например GM320 — всего $10.9.

С полной линейкой инфракрасных бесконтактных термометров Benetech можно познакомиться на официальном сайте компании Benetech. Она включает в себя модели с предельной температурой до 2200°C (!).

Вероятно, у читателей сразу возникнет особо актуальный в наше время вопрос: а можно ли этим прибором измерять температуру человеческого тела?

Отвечаю: нет, нельзя! Данный прибор не предназначен для медицинских измерений и не оптимизирован для них.



Немного теории по поводу бесконтактных измерений температуры в инфракрасном диапазоне

Измерение температуры таким способом основано на излучении нагретыми телами инфракрасных волн.

Для измерения используется диапазон волн 5-14 мкм, характерный для низкотемпературного излучения.

Этот диапазон находится далеко от того инфракрасного диапазона, который используется, например, в пультах дистанционного управления (0.85 — 0.95 мкм).

Кроме собственно температуры, интенсивность излучения зависит от от свойств нагретой поверхности, т.е. её коэффициента излучения (эмиссии). Можно также условно его называть коэффициентом или степенью черноты, поскольку, согласно теории, «абсолютно чёрные» тела имеют максимальное собственное излучение; а «абсолютно белые» совсем не имеют способности к излучению.

При этом оценка степени черноты «на глазок» часто может быть ошибочной, так как степени черноты предмета в видимом диапазоне и в инфракрасном часто различаются.

Например, снег (классический образец белизны в видимом диапазоне) становится в инфракрасном диапазоне почти чёрным (степень черноты — около 0.9).

Отполированные до зеркального блеска металлические поверхности можно считать абсолютно белыми: они почти ничего не излучают, а отдают тепло только конвекцией.

Ещё сложнее ситуация с жидкостями.

Прозрачные жидкости с условно-бесконечной глубиной можно считать абсолютно чёрными; но если в жидкости есть рассеивающие свет примеси, то это уже может оказаться неверным.

Также и при небольшой глубине жидкости это становится неверным, так как будет иметь значение излучение не только от самой жидкости, но и от дна сосуда.

На следующем изображении — таблица из инструкции к тестируемому прибору с примерными коэффициентами эмиссии (черноты) для разных веществ:

Из приведённой теории становится ясным, что результаты измерения с помощью инфракрасного датчика не всегда будут совпадать с данными контактных измерений (если контактные измерения вообще будут возможны).

Теперь вернёмся к нашему прибору.



Упаковка, комплектность, внешний вид и конструкция инфракрасного бесконтактного термометра Benetech GM531

Термометр можно купить с упаковкой, а можно — без упаковки (на пару долларов дешевле). Я выбрал с упаковкой (для лучшей сохранности), которая представляет собой прозрачный чехол-блистер из жесткого пластика:

Также к прибору был приложен и матерчатый мешочек непонятного назначения: он оказался слишком маленьким не только для упаковки прибора целиком, но и даже для защиты одной только его измерительной головки без ручки.

Но для хранения пары запасных батареек он точно подойдёт. :)

В целом прибор только на картинке кажется большим, а в руках он ощущается маленьким, примерно как игрушечный детский пистолетик.

В упаковке находится листок с краткой инструкцией, а также предусмотрено место для батареек; но самих батареек нет (приобретаются отдельно).

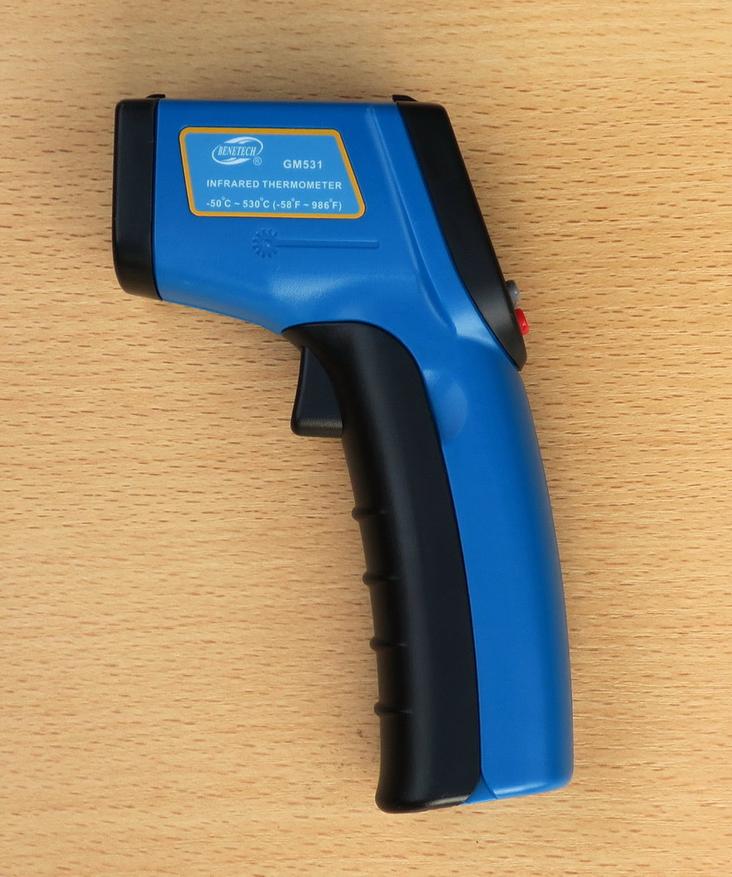

Вид на термометр (далее — термопистолет) слева:

Прибор внешне, действительно, напоминает пистолет: рукоятка, спусковой крючок, а сверху — мушка (обычный пистолетный прицел).

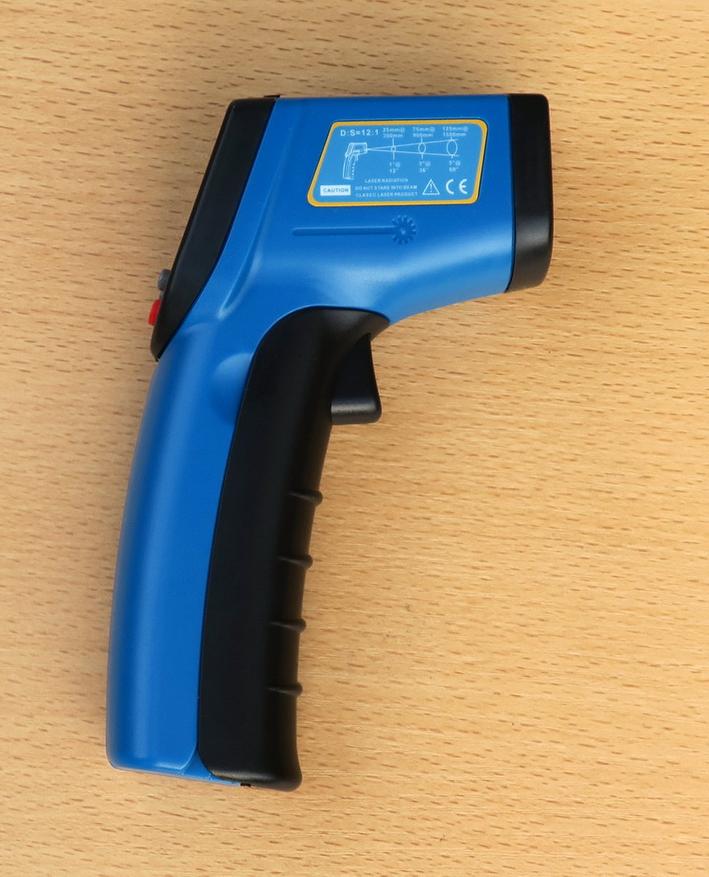

Вид справа:

На правой стороне приклеена табличка с чертежом, лишний раз напоминающим пользователю, что величина объекта с измеряемой температурой должна быть не менее 1/12 расстояния до него. Иначе на результат будут влиять посторонние предметы.

Вид спереди:

Самая заметная часть — это, конечно, «дуло» термопистолета.

«Дуло» — широкое. Вероятно, так сделано для того, чтобы его стенки не попадали в зону фокусировки чувствительного элемента и их температура не влияла на его показания.

Над «дулом» находится лазерный прицел (может быть отключен при необходимости).

Вид сзади:

Здесь находится пульт управления режимами термопистолета.

Левая серая кнопка — самая примитивная: позволяет переключиться с градусов Цельсия на Фаренгейты, если вдруг кому потребуется.

Красная кнопка MODE — самая сложная: она позволяет переключать режимы измерения (MAX/MIN), измерять температуру окружающей среды (AT), входить в режим настройки коэффициента излучения (EMS) или калибровки (CAL).

Калибровка (почему-то названная в описании самокалибровкой) позволяет ввести поправку на результаты измерений при наличии возможности сравнения показаний с эталонным (доверенным) термометром.

У меня был припасён такой термометр, по результатам сравнения с которым была введена поправка на минус 0.5 градуса (максимальная поправка может составлять ±5°C).

И, наконец, третья кнопка (правая, серая). Она позволяет включить/выключить лазерный прицел и подсветку экрана.

Включение/выключение лазерного прицела осуществляется непосредственно нажатием этой кнопки, а включение/выключение подсветки экрана — при одновременном удерживании спускового крючка в нажатом положении.

При постоянно нажатом спусковом крючке прибор входит в режим сканирования, т.е. непрерывного измерения.

Если в этом режиме медленно провести прибором по обследуемой поверхности, то можно замерить температуру в её разных частях и выявить наиболее холодные и тёплые части. Но делать это надо именно медленно, т.к. измерение прибор производит не мгновенно, а за 0.5 секунды.

Вот, собственно, и все премудрости настройки.

Наконец, посмотрим на батарейный отсек:

Крышка батарейного отсека открывается пальцами, спец. инструмента не требуется.

Вставьте батарейки, соблюдая полярность, и можете приступать к работе!



Примеры практического применения инфракрасного бесконтактного термометра

Здесь будут показаны некоторые примеры применения термопистолета в быту, в природе и в технике.

Измерение температуры радиатора SSD Patriot Viper VP4100 в процессе теста на линейную запись:

Показания температуры похожи на правду: температура радиатора, действительно, была очень высокой: приложенный палец «не терпел».

Температура почвы (точнее, травянисто-лиственного покрова):

Температура травы и листьев похожа на правду; на адекватном уровне соответствует температуре окружающей среды.

Температура дерева:

Температура дерева тоже похожа на правду.

Температура водоёма у берега:

А вот здесь ошибка оказалась существенной. Контактный замер температуры воды показал температуру в 9 градусов.

Возможно, показания оказались «испорчены» из-за отражения неба в водной поверхности.

Кстати, температура пасмурного неба днём составила +1.5 градуса (конец октября, Центральная Россия).

Температура ясного неба днём составила минус (!) 26 градусов (конец октября, Центральная Россия).

Продолжаем эксперименты с замером температуры жидкостей.

Температура медленно кипящей воды:

И здесь температура воды оказалась заниженной (должна быть ровно 100 градусов).

Температура горячего кофе:

Здесь, пожалуй, тоже температура занижена. Кофе был хотя уже и не свежезаваренный, но всё ещё очень горячий.

Температура полотенцесушителя с зеркальной поверхностью:

Как и предсказывала теория, точное измерение температуры «зеркальных» тел по инфракрасному излучению — невозможно.

Тогда обмотаем часть трубы бумагой и посмотрим, что получится:

Этот результат уже больше похож на правду, но температура всё равно занижена по физическим причинам; так как бумага, даже тонкая, — это теплоизолятор, и температура бумаги ниже температуры трубы.

И, наконец, температура радиатора отопления (окрашен белой матовой краской):

Здесь температура очень похожа на истинную: при прикосновении к радиатору какого-то сильного тепла не ощущается, температура вполне «терпимая» для пальцев.

Будут ли жилищно-коммунальные организации принимать жалобы на основе таких измерений — не знаю. У них свои правила, составленные ещё при Рамзесе VIII. :)

Теперь заглянем в самое интимное место — в холодильник (а Вы о чём подумали?!).

Температура в морозильном отделении:

Температура очень близка к правде: «морозилка» была настроена на минус 16 градусов.

Теперь — температура в «обычном» отделении:

И здесь температура близка к правде: «обычное» отделение было настроено на +4 градуса.



Итоги и выводы

Протестированный бесконтактный инфракрасный термометр показал высокую функциональность и адекватность измерений.

Данный итог следует отнести не только к протестированному прибору, но и, в значительной мере, ко всему классу бесконтактных термометров «общегражданского» назначения. Они могут быть весьма полезны как в домашнем хозяйстве, так и при достаточно серьёзных измерениях промышленного назначения (измерение температуры электронных устройств, двигателей, электромоторов, трансформаторов, стен зданий, электронагревательных приборов и т.д.).

В то же время тест показал, что применять прибор надо с учетом физических ограничений для поверхности, температура которой измеряется.

Например, измерение температуры жидкости может дать заметную ошибку; а попытка измерить температуру зеркальной поверхности вообще даст аномальный результат, не имеющий никакого отношения к реальности.

Купить прибор протестированного типа и других моделей с аналогичными функциями можно на Алиэкспресс у этого продавца (а также и у многих других).

Также некоторые модели бесконтактных термометров Benetech можно попробовать найти на Яндекс.Маркет. Цены там — выше, чем на Али; в связи с чем это может быть более интересным для юридических лиц (будет комплект документов).
