До эхолота: как моряки измеряли глубину свинцовой гирей и верёвкой

Сегодня глубину под килем показывает экран: прибор посылает звуковой импульс вниз, ждёт эхо от дна и почти мгновенно выдаёт число. До появления эхолотов всё было буквальнее. Чтобы узнать, сколько воды осталось под судном, моряк брал тяжёлую свинцовую гирю на длинном лине, раскручивал её и бросал вперёд по ходу корабля. Когда груз касался дна, глубину читали прямо по верёвке.

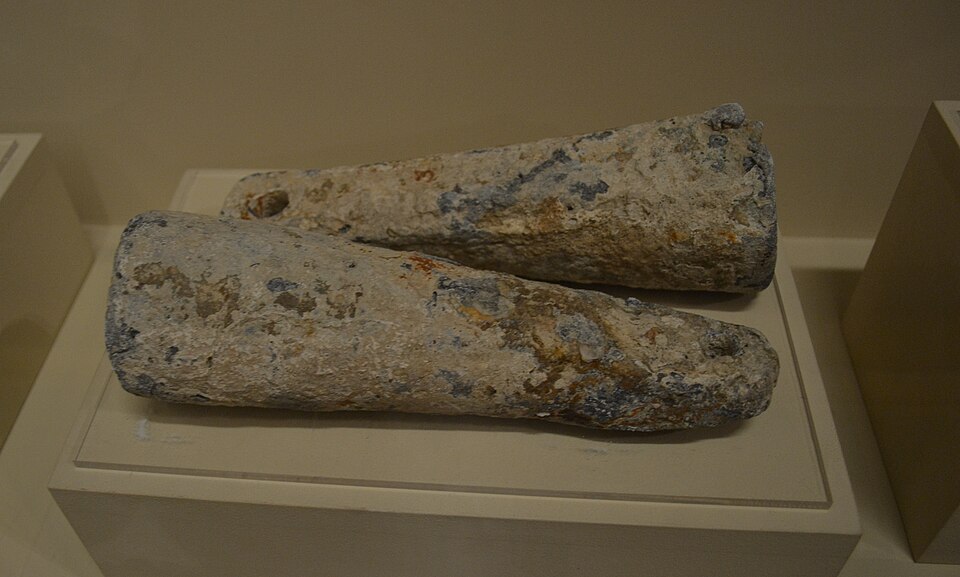

Приём этот пережил тысячелетия. Ещё Геродот в V веке до нашей эры писал, что у берегов Египта можно опустить лот и вместе с глубиной получить со дна ил. Позднее свинцовый лот стал обычным инструментом европейского мореплавателя. Он не требовал часов, оптики или сложной механики: только груз, размеченный лин и человека, который умеет ими пользоваться.

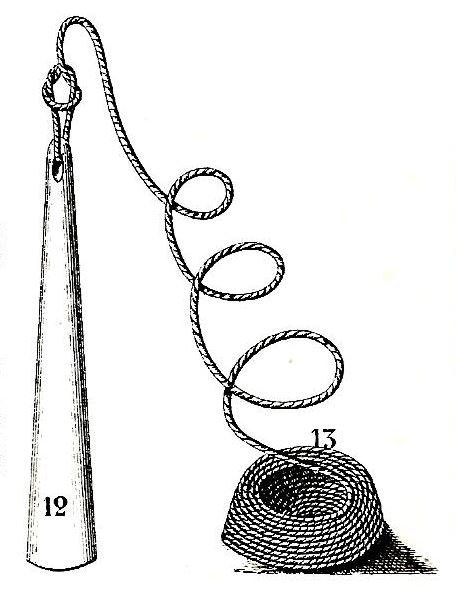

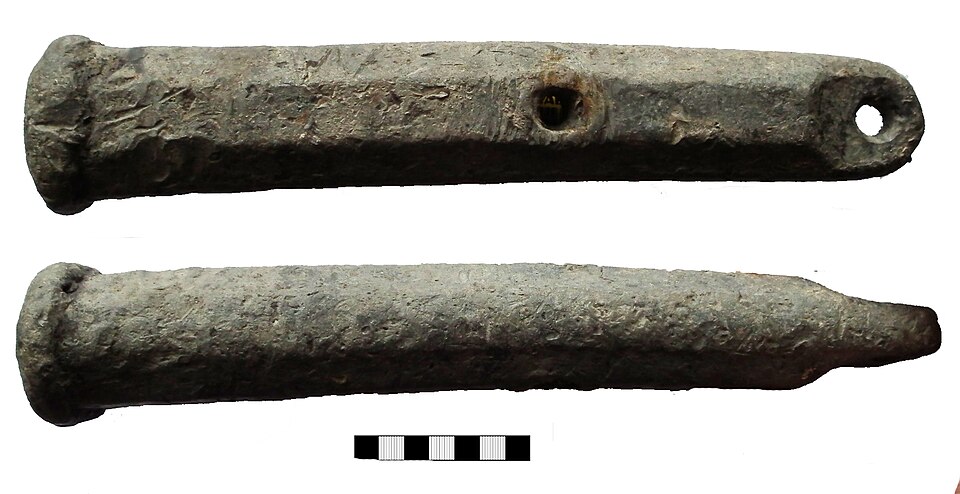

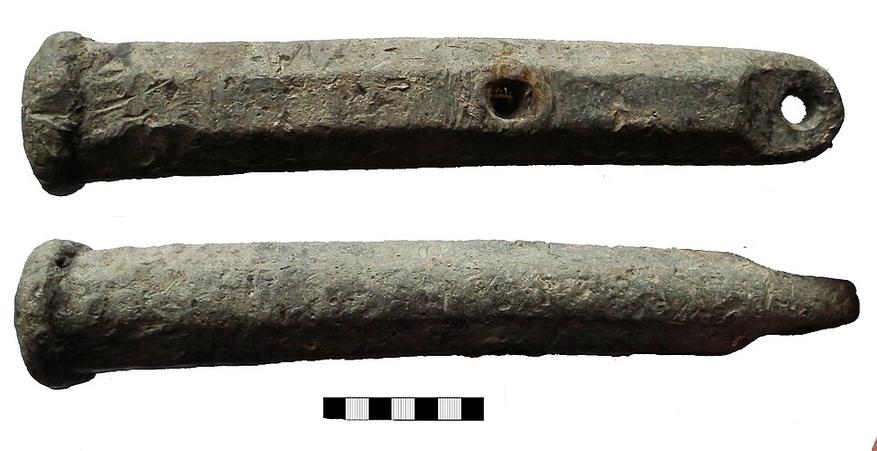

Классический ручной лот представлял собой продолговатый кусок свинца массой примерно от семи до четырнадцати фунтов. К нему крепился лин длиной в несколько десятков морских саженей — фатомов. Один фатом равнялся шести футам, примерно 1,83 метра. Само английское fathom связано со старой мерой, близкой к размаху вытянутых рук: верёвку удобно было мерить буквально собственным телом.

Просто отпустить груз за борт было недостаточно. Судно движется, течение относит лин, и показание легко получается завышенным. Поэтому лотовый забрасывал свинец далеко вперёд. Пока корабль подходил к точке падения, груз опускался на дно, а лин оказывался почти вертикальным. В этот момент моряк считывал глубину и громко сообщал её на палубу.

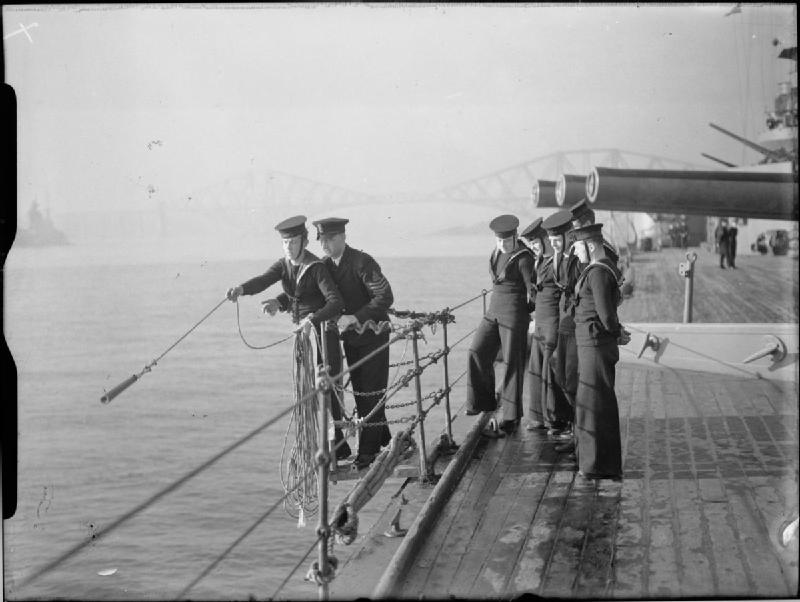

Работа требовала сноровки. Свинец раскачивали на лине как маятник, а затем отправляли вперёд. На парусном корабле лотовый нередко стоял за бортом на специальной площадке, удерживаясь страховочным тросом. Ночью, в дождь или при подходе к незнакомому берегу он снова и снова бросал груз, выбирал мокрую верёвку и выкрикивал результат.

Чтобы каждый раз не измерять лин заново, на нём делали особые отметки. Они отличались не только цветом, но и материалом. На одних глубинах привязывали полоски кожи, на других — белую или красную ткань, использовали кожу с отверстием или узлы. Поэтому опытный моряк узнавал нужную отметку даже на ощупь в темноте. Значения без специальных меток называли deeps и оценивали по положению между соседними отметками.

Так возник целый язык лотовых. Если вода доходила точно до размеченного места, звучало «by the mark five» — «по метке пять». Если глубина приходилась на промежуток, говорили «by the deep six». Использовались четверти и половины фатома. Команда должна была быть короткой и громкой: судно продолжало двигаться, и новое измерение могло понадобиться через несколько секунд.

Одна из таких фраз ушла из навигации в литературу. На американских речных пароходах «mark twain» означало отметку в два фатома — около двенадцати футов. Самуэль Клеменс, успевший поработать лоцманом на Миссисипи, позже сделал эти слова своим литературным именем. Для читателя это псевдоним, а для речного лоцмана XIX века — сообщение о глубине.

Свинцовый груз умел рассказать и кое-что ещё. В его нижней части делали углубление, которое заполняли салом или другим липким веществом. При ударе о дно к нему приставали песчинки, ил, мелкие камешки или кусочки ракушек. Моряк поднимал лот и получал не только число, но и маленький образец грунта.

Это имело практический смысл. На старых морских картах рядом с глубинами отмечали характер дна: песок, ил, глина, ракушка. Если берег скрыт туманом, совпадение глубины и грунта с картой давало дополнительную подсказку о положении судна. Для постановки на якорь такая информация тоже была полезна: якорь по-разному держится в песке, мягком иле и на камне.

У ручного лота был очевидный предел. На небольшой глубине последовательные броски показывали, становится ли дно мельче и не приближается ли судно к опасной отмели. В океане способ становился мучительно медленным. Чем глубже вода, тем длиннее и тяжелее лин, тем сильнее его выгибает течение и тем труднее понять, действительно ли груз уже достиг дна.

Для больших глубин появились тяжёлые глубоководные лоты, а в XIX веке верёвку стали заменять тонкой металлической проволокой. Её меньше уносило течением, а механические барабаны позволяли выпускать и выбирать километры линии. Но каждое измерение всё равно оставалось отдельным уколом в неизвестное дно. Между двумя точками карта могла скрывать что угодно.

В этом и заключался главный недостаток старого метода. Лот отвечал на вопрос «какая глубина здесь?», но почти ничего не говорил о пространстве рядом. Гидрографическое судно проходило маршрутами, команда делала множество промеров, а затем точки переносили на карту. Чем гуще измерения, тем лучше была картина, но добиться сплошного покрытия вручную невозможно.

В начале XX века море научились измерять без физического касания дна. В 1914 году Реджинальд Фессенден продемонстрировал отражение звукового сигнала от морского дна, а после Первой мировой войны акустические методы быстро развивались. В 1922 году USS Stewart прошёл Атлантику, получив около 900 глубин с помощью акустического эхолота. Прибор позволял измерять воду на ходу, не останавливая судно ради длинного троса.

К 1920-1930-м эхолоты начали вытеснять лотовую технику из больших гидрографических работ. Но свинец с лином не исчез мгновенно. Простой инструмент оставался дешёвым и полезным там, где требовалась контрольная глубина на мелководье. У него есть преимущество, которого не отнимет электроника: ему не нужны питание и исправный датчик.

Поэтому старый лот был не примитивным предшественником настоящего прибора, а вполне продуманной навигационной системой. Метки сообщали глубину, липкое дно груза приносило образец грунта, а опытный лотовый превращал всё это в информацию для штурмана. До того как корабль научился слушать эхо собственного звука, морякам приходилось задавать морю вопрос куда прямее: бросить в него кусок свинца и посмотреть, сколько верёвки исчезнет под водой.
