Мобильный тепловизор Seek Thermal Compact Pro

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Гаджеты

Продолжаю интересные обзоры недорогих тепловизионных приставок. На этот раз на обзор попала профессиональная термографическая камера – приставка для смартфона Seek Thermal Compact PRO. Эта модель отличается не только регулируемым фокусным расстоянием, но и самым высоким разрешением микроболометрической матрицы среди подобных тепловизоров. Да и, наверное, среди всех тепловизоров до $1000.





Введение и общие сведения

На сегодняшний день Seek Thermal Compact PRO — это один из самых современных тепловизоров в линейке моделей для смартфонов и планшетов. Профессиональный тепловизор обладает всеми преимуществами моделей Seek Thermal Compact, матрицей с 320 х 240 пикселями. Заявлена дальность видения до 550 метров (!). Также, как и у модели CompactXR, в обозреваемой CompactPRO присутствует регулировка фокуса. Но, в отличие от других моделей, в CompactPRO угол обзора составляет 32° (FOV). В качестве приемника инфракрасного излучения используется VOx-микроболометрическая матрица с рабочим диапазоном 7.2...13 мкм. В качестве линз применено специальное халькогенидное стекло, прозрачное для ИК-излучения. А самое главное качество — это низкая цена, особенно на фоне других профессиональных моделей.

Подобный тепловизор дает возможность проверки и проведению диагностики для электрики, холодного и горячего водоснабжения, отопления, в том числе для теплого пола, оценить утечки тепла и качество теплоизоляции стен и крыши, оценить качество проведенных строительных и инженерных работ, провести диагностику автомобиля и т. д. Подобная модель не будет лишней и на охоте.



SEEK THERMAL COMPACT PRO

ссылка на всю линейку тепловизоров seek thermal



Характеристики тепловизора

Бренд: Seek Thermal
Модель: Compact PRO
Тип: мобильная тепловизионная камера-приставка
Разрешение микроболометра: 320 x 240 точек
Угол обзора (FOV): 32°
Частота обновления: 9 Гц
Температурная чувствительность: 0.5 °С
Интерфейсы: USB-C/MicroUSB/Lightning (опционально)
Приложение: Seek Thermal

Подробно серию Seek Compact и ее применение я рассматривал в отдельном обзоре.  Информация по другим моделям  тепловизоров  также доступна по  ссылке. Изображения с официального сайта Seek — применение мобильного тепловизора для быстрой диагностики механических и электрических установок.





Комплект поставки тепловизора Seek Compact PRO

Поставляется тепловизор в фирменной упаковке Seek.

В коробке находится инструкция с описанием приложения и общими сведениями, защитный кейс для хранения и переноски тепловизора и сам тепловизор.

Защитный кейс фирменный и предназначается для всех моделей Compact.



 Кейс защищает от ударов, царапин линзы. Такой удобно носить в сумке или в кармане.

 В  комплекте есть колечко на брелок — можно подвесить кейс, например, на ключи.

Внешний вид тепловизора Seek Compact PRO

 Тепловизор очень компактный и легкий.

Корпус тепловизора сделан из магниевого сплава. Кольцо регулировки фокуса пластиковое, материал линзы — халькогенидное стекло.

Это специальное стекло, прозрачное для ИК-диапазона.

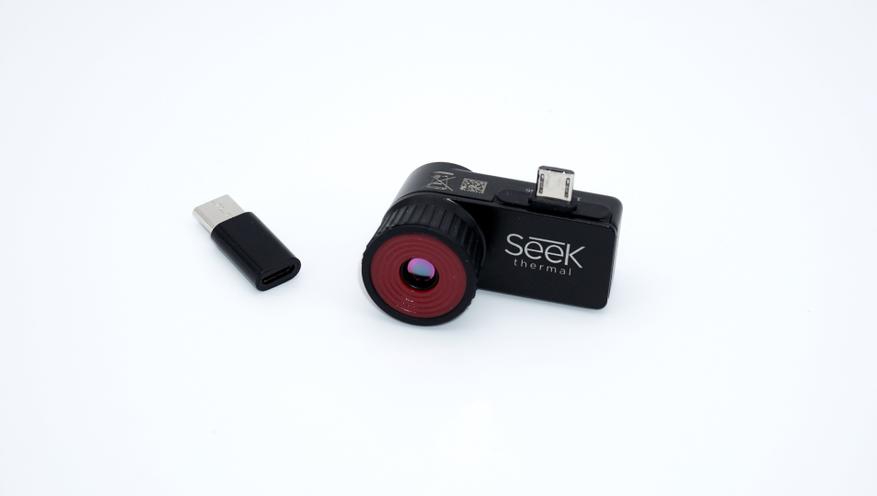

Внешний вид Seek Thermal Compact PRO. У меня модель с MicroUSB коннектором, как наиболее универсальный вариант. Работает с большинством планшетов и смартфонов. С USB-C устройствами работает через простой адаптер. Есть возможность подключения к ноутбуку или компьютеру.



 Подключение тепловизора Seek Compact PRO

Для повышения совместимости я использую адаптер для смартфона или планшета с Android. Такие адаптеры есть для моделей с USB-C (на MicroUSB), или с MicroUSB на USB-C. Не стоит экономить на дешевых адаптерах, так как со временем они выходят из строя, как правило, не вовремя.

 К смартфону подключается без особых проблем. С адаптером можно оставить смартфон в чехле, а если подключаете тепловизор напрямую, то толстый чехол будет мешать. Особенность USB-C подключения — можно сориентировать тепловизор в любую сторону.



 Для работы на Android (или iOS) потребуется приложение. Для работы с компьютером или ноутбуком можно воспользоваться сторонним программным обеспечением.



Обзор приложения Seek Thermal

Для работы с устройством потребуется скачать и установить специальное приложение “Seek Thermal” из App Store или Google Play

 Приложение простое, содержит максимум функционала, начиная от подробного руководства и заканчивая детальными настройками для анализа термокартинки. Для доступа к устройству требуется выдать разрешение.



Основное меню приложения SEEK. Есть возможность сохранения снимков, а также запись видеоролика. Видео может быть полезным для анализа динамики температурных изменений.



 Перед работой постарайтесь изучить инструкцию. В приложении есть множество настроек и выбор нескольких палитр цветов для контрастирования тепловизионной картинки.



Например, есть возможность смены и выбора палитры отображения для тепловой картинки. Палитры позволяют выделить источники тепла или холода, контрастируя изображение.



 В приложении предусмотрено комбинирование видимого изображения с тыловой камеры и теплового изображения, что крайне полезно для анализа.



Есть дополнительные маркеры и настройки для дополнительного анализа. Из интересного — можно выставить абсолютное или пороговое значение температуры.



Последняя функция может быть интересной для потокового контроля температуры сотрудников предприятия — тепловизионный эпидемиологический контроль. Выставляем нужный порог и тепловизор будет показывать яркие области при превышении заданных установок.



 Сравнение с профессиональным тепловизором Seek Thermal Shot PRO

Не так давно у меня был подробный обзор на профессиональный автономный тепловизор Seek Thermal Shot PRO — портативный тепловизор со встроенной камерой видимого диапазона, с большим сенсорным экраном и емкой батареей, с Wi-Fi и богатым функционалом.

В данном конкретном случае, тепловизор Seek Thermal Shot PRO интересен тем, что имеет тепловую матрицу с таким же разрешением — 320 х 240 точек.



Сравнение с мобильным тепловизором FlirOne Pro

Перехожу к сравнениям. Во-первых, есть возможность сравнить с тепловизором FlirOne Pro.

Профессиональная модель от Flir интересна, но...

… но в отличие от Seek Thermal Compact PRO (с матрицей 320 х 240 точек), у  FlirOne Pro разрешение матрицы «подкачало», всего 160 x 120 точек. Это играет роль, если вам требуется детальная тепловая картинка.

 Пример теплового изображения с FlirOne.



Сравнение с мобильными тепловизорами Seek Compact и CompactXR

А вот парочка мобильных тепловизионных приставок серии Seek Thermal Compact. Для сравнения привожу базовую модель (просто Compact, справа на изображении), и модель CompactXR (слева на изображении). Подробная статья про эти две модели и их применение.

Компоновка корпуса и базовый функционал такой же. Правда, должен заменить, что матрица в этих моделях имеет по 156 х 206 точек. В старой версии Compact не было подстройки фокусного расстояния, а в новых ревизиях уже есть кольцо для регулировки, также, как и у CompactXR. Правда CompactXR имеет совсем узкое поле зрения — до 20°.



Так вот, базовая версия подходит для начинающих, это бюджетный тепловизор, который подходит для базовых вещей, поверхностного контроля. Так, простая версия Compact уже с трудом подходит для анализа температуры человека с приемлемой точностью.



Примеры снимков с Seek Thermal Compact PRO.

Интересно, что разные части тела имеют большой разброс по температуре. Таким образом можно выявлять курильщиков или алкоголиков, чьи конечности имеют резко низкое значение (холодный нос, холодные кончики пальцев и т. п.). Seek Thermal Compact PRO позволяет разглядеть очертания под одеждой, а также увидеть тепловой след.



Тема с контролем температуры человеческого тела – интересная и глубокая, таким образом пытаются диагностировать различные заболевания на ранних стадиях.

 Температурный контроль

 Несколько слов про температурный контроль для осмотра сотрудников в период повышенной готовности в связи с эпидемиологической обстановкой. В последнее время на слуху тепловизоры, которые позволяют определять дистанционно температуру тела, не требующие прямого контакта, за короткое время.

Практически любой точный тепловизор дает возможность настроить картинку для отображения температуры в заданных границах. Нужно смотреть 36,6°С человеческого тела — пожалуйста. Калибруем прибор, устанавливаем граничные значения (например, 37....40°С) и мониторим проходящих на предприятие сотрудников. На изображении приведен пример снимка человека с пневмонией, с повышенной температурой тела. Тут даже не имеет значение конкретная температура — достаточно выявить проблему и направить на своевременное лечение.

 Во время известных событий в Китае подобными мобильным тепловизорами оснащали уличные патрули. В этом случае тепловизор кабелем подключался к отдельному монитору. На фото китайский тепловизор типа HT-301. Если интересны обзоры на китайские модели, то у меня есть на HT-102 — самый бюджетный тепловизор.



 Примеры термографических снимков

Высокое разрешение тепловой матрицы дает возможность разглядеть картинку в деталях, будь то отверстия в скате крыши с большого расстояния, или решетка радиатора автомобиля.



А вот базовая версия Compact дает не такой впечатляющий результат — видны общие локализации тепла (капот, радиатор, тормозные диски).

Результаты термоинспекции дома тепловизором Seek Thermal Compact.  Горячие места подсвечиваются, можно выбрать контрастную цветовую схему (палитру). Локализуются места утечек с нарушением теплоизоляции крыши.

То же самое, но c использованием наложения изображения на Seek Thermal SHOT PRO.

И еще раз то же самое, но снятое с помощью Seek Thermal CompactPRO — можно в деталях разглядеть кладку, утечки из-под подоконника, профиль утепления.



 Таким образом, можно сделать вывод, что чем выше разрешение тепловизора, тем детальнее картинка и больше информации для анализа.



 Заключение и рекомендации

Конкретно для дефектовки электроники и печатных плат я рекомендую приобрести макро-линзу, а вернее специальную линзу типа ZnSe (подойдут другие прозрачные для ИК). С такой линзой изменяется фокусное расстояние, появляется возможность разглядеть детально элементы на плате с близкого расстояния. Крепление линзы, обычно, самодельное, но можно и изготовить с помощью 3D принтера (ссылка на модели держателей).

Вы можете самостоятельно оценить тепловизоры Seek Thermal, или конкретно модель Compact PRO. Сейчас доступен купон на скидку в размере 10%. Код купона: 0420.

В завершение статьи отмечу, что умельцы используют стороннее программное обеспечение и подключают данный тепловизор к компьютеру и получают возможность глубокого анализа термограмм. Для планшетов можно использовать адаптер (экстендер), для выноса тепловизора в удобное место.

Таким образом, за относительно небольшие деньги вы можете получить тепловизор с высокой детализацией изображения, который имеет самое высокое разрешение тепловой матрицы среди аналогичных моделей.
