Нестандартный формат 4:1: как новый тачскрин Waveshare меняет подход к настенным панелям умного дома

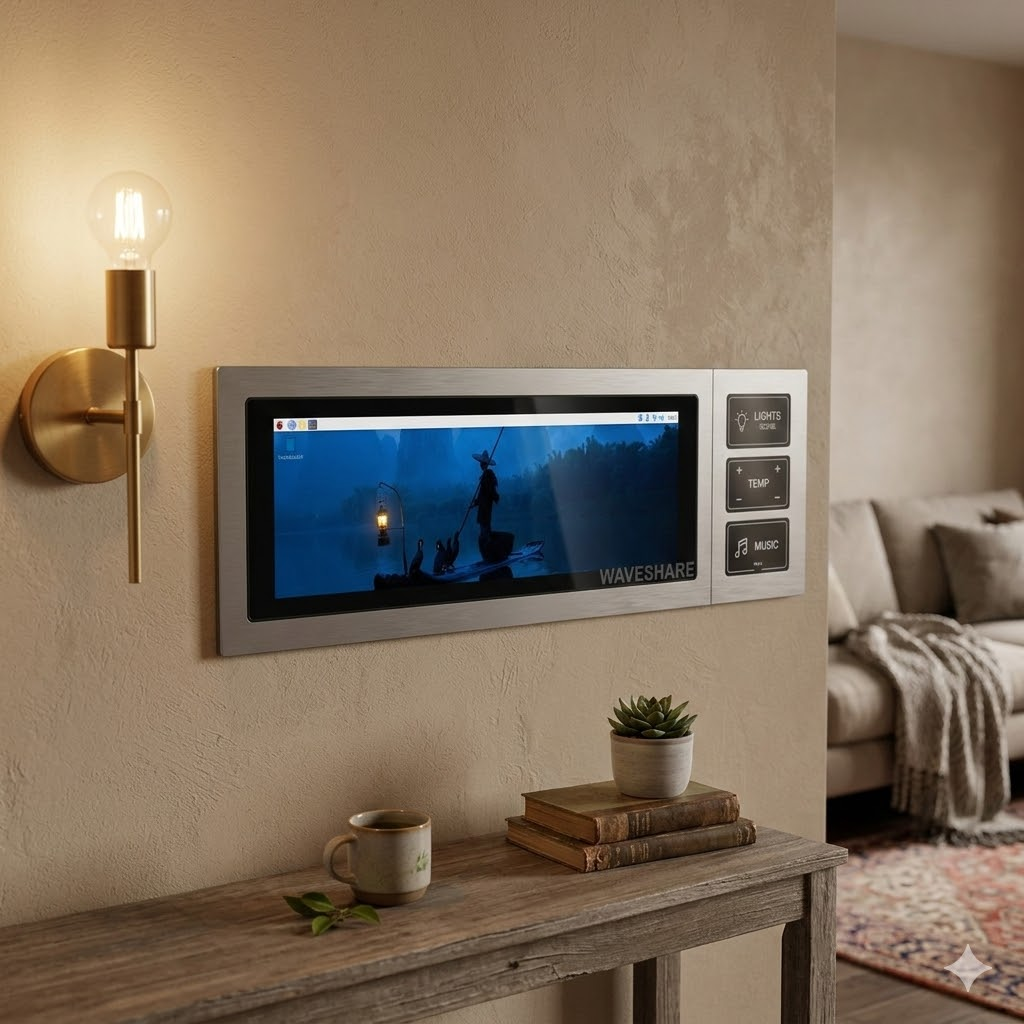

Компания Waveshare представила модуль дисплея диагональю 8,8 дюйма с нестандартным соотношением сторон 4:1 и разрешением 480x1920 пикселей. Устройство ориентировано на интеграцию в системы умного дома, информационные панели, приборные консоли и узкоформатные интерфейсы управления.

Подключение к одноплатным компьютерам Raspberry Pi реализовано через интерфейс MIPI DSI, а обработка касаний — до 10 одновременных точек — выполняется по шине I2C. По умолчанию дисплей работает в портретной ориентации, однако переключение в ландшафтный режим доступно через программные настройки без дополнительных аппаратных изменений.

Конструкция предусматривает оптическое склеивание слоёв и использование закалённого стекла с твёрдостью до 6H по шкале Мооса. Такое решение снижает вероятность бликов и повышает устойчивость к механическим воздействиям и попаданию пыли. Яркость подсветки регулируется программно, что упрощает адаптацию под условия освещения.

Питание модуля осуществляется непосредственно от платы Raspberry Pi 4B, Raspberry Pi 5 или Compute Module 4 IO Board через 5-вольтовые контакты pogo или GPIO — отдельный блок питания не требуется. Совместимость обеспечена с актуальными версиями Raspberry Pi OS: драйверы не нужны, устройство определяется автоматически при подключении.

Габаритные чертежи панели, включая виды спереди, сзади и в профиль, опубликованы в технической документации производителя для упрощения интеграции в пользовательские корпуса и монтажные решения.

Источник: waveshare
