Ремонт старого фонарика

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Записки разработчика | Своими руками (DIY) | iXBT.com

Многие сталкивались с проблемой, когда выключали свет, а фонарик сломался. Например, перегорели светодиодные лампы, или очень быстро садится аккумулятор. Я нашел замену, взял сломанный старый фонарик, разобрал и выбросил старый диод и купил к нему светодиод, большой на 3V. Также заменил всю середину фонарика.

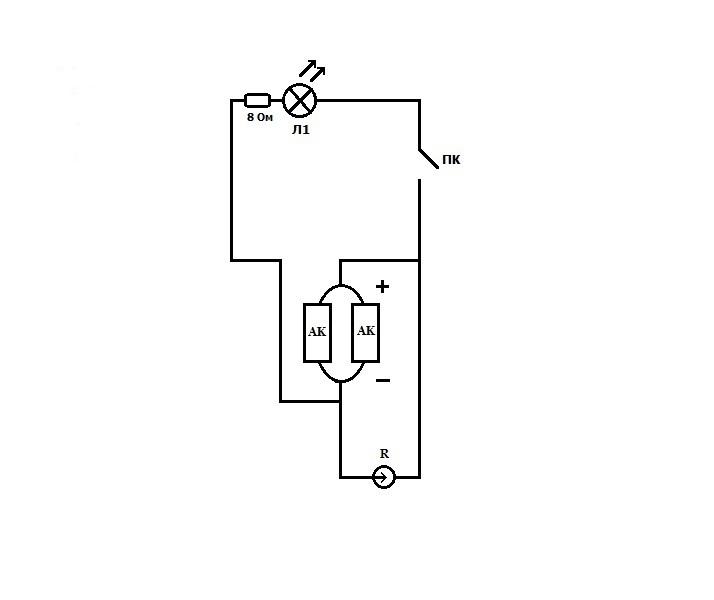

Схема фонарика:

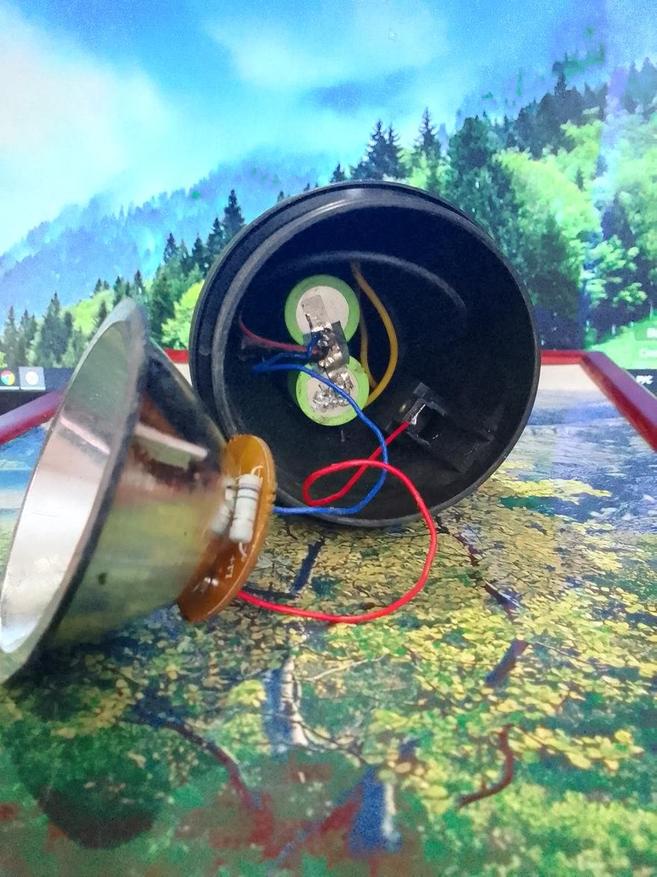

Фонарь изнутри

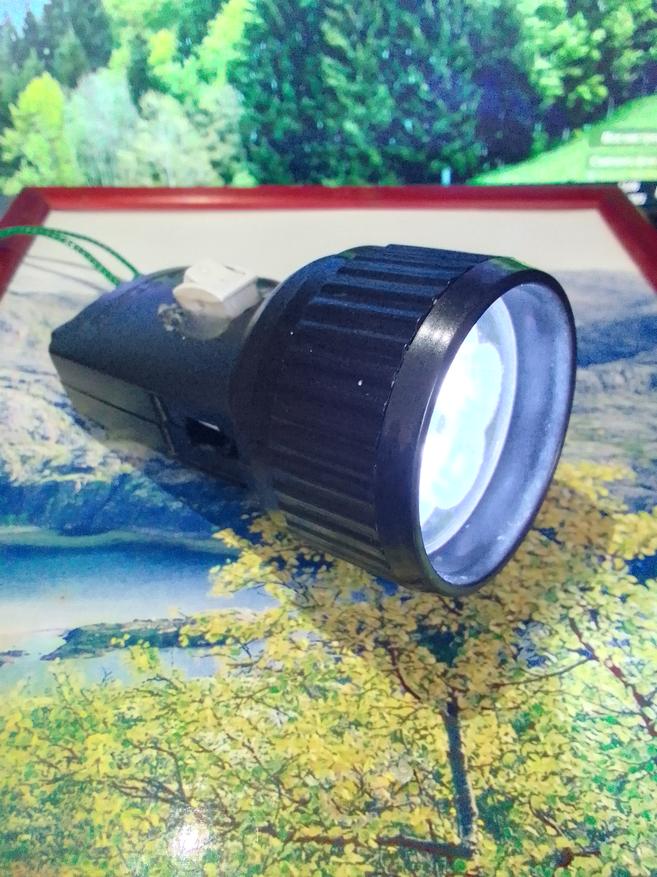

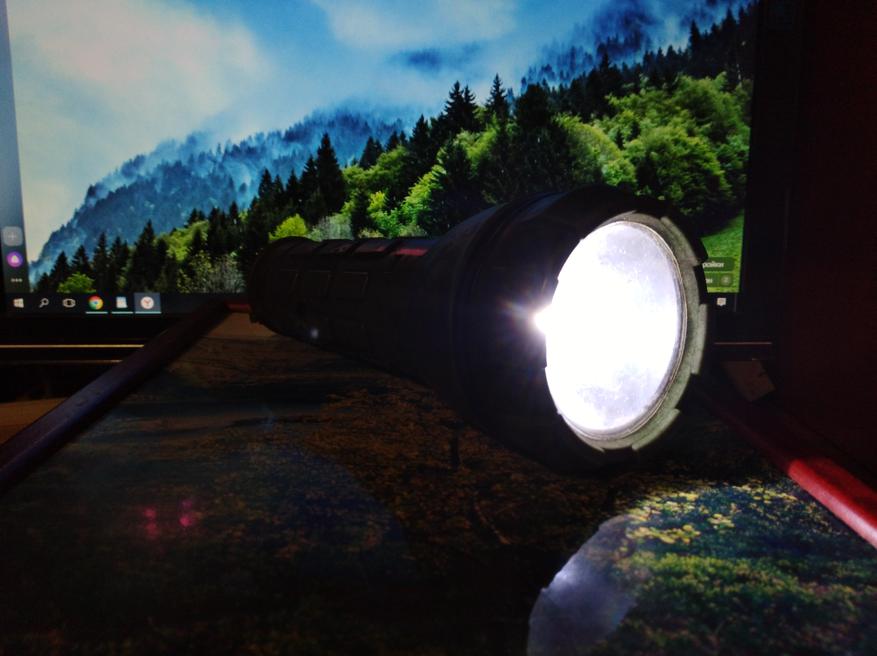

Уже работающий фонарь

Подключаем резистор 8 Ом., к одному из контактов диода. К диодам припаиваем два провода, плюс и минус. Один провод плюс припаиваем к выключателю, а второй провод минус припаиваем, к двум аккумуляторам 3V., 2000 мА. Два аккумулятора 3V., 2000 мА. спаиваем параллельно между собой, плюс к плюсу, минус к минусу. Затем гнездо (мама) припаиваем на прямую к аккумуляторам, минус к минусу, плюс к плюсу. Все собираем в корпус фонарика.

Данный фонарик держит заряд примерно неделю.

Делаем зарядное устройство к фонарику.

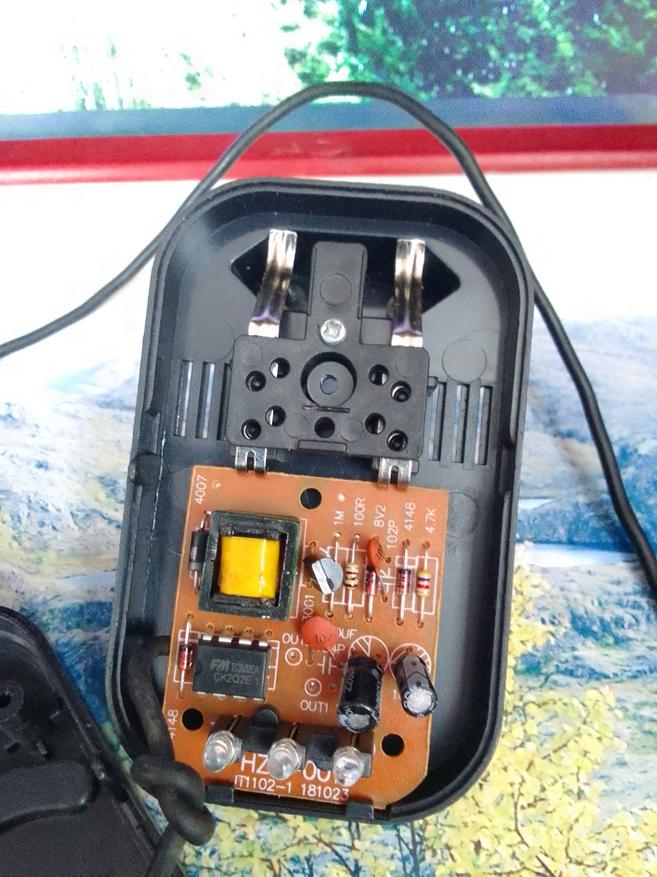

Взяв зарядное устройство (Лягушку) для заряда мобильного аккумулятора, разбираем и выбрасываем прижимные контакты, вместо них припаиваем провод со штекером (папа). Красных проводок припаиваем к плюсу заряда, а черный или синий к минусу. Собираем аккуратно корпус, когда закручиваем болтики, не очень сильно закручивайте, чтобы не сорвать резьбу. Все зарядное устройство готово.

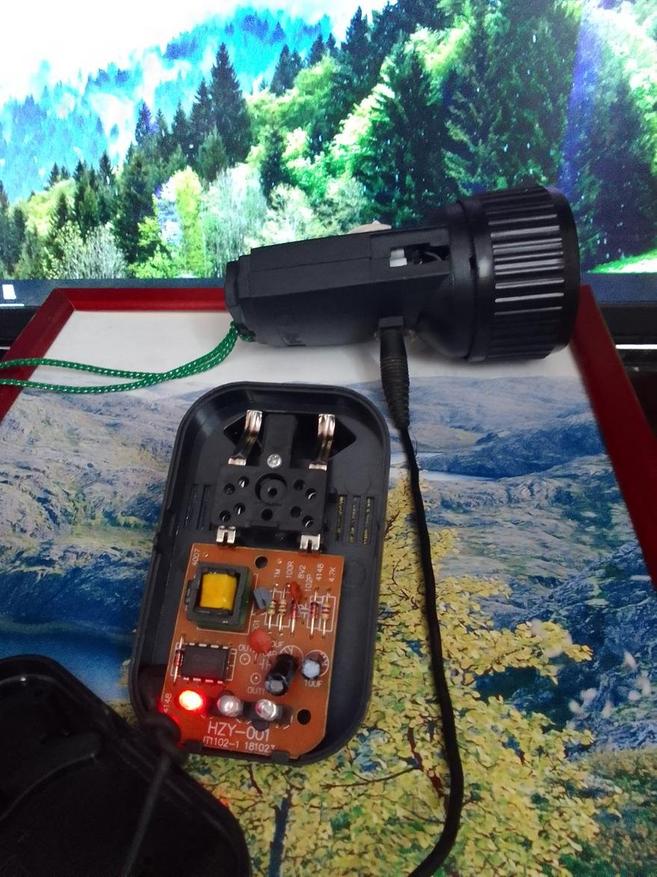

Для проверки работает ли все, берем фонарик, и подключаем к зарядному устройству (Лягушку). При подключении к розетке, зарядное устройство начинает мигать, когда индикатор загорается зеленым, все фонарик зарядился, значит все работает.
