Реле поворотов своими руками

Реле поворотов работает от 12в — схема включается в разрыв лампочек. Состоит из двух транзисторов, трёх резисторов, двух емкостей, и одного диода.

Схема очень проста в настройке одним конденсатором настраиваем частоту мерцания за счёт подбора емкости. Если нагрузка будет увеличиваться, надо ставить радиатор на полевой транзистор. Это реле можно ставить хоть в мопед, хоть в автомобиль, плата размером 5 см на 5 см. Ссли в мопед, то можно сделать в корпусе оригинального реле с оригинальными контактами.

Для сбора пристоя требуется:

1. Плата текстолитовая.
2. Сверло размером №1
3. Раствор для травления платы
4. Канифоль, припой, паяльник

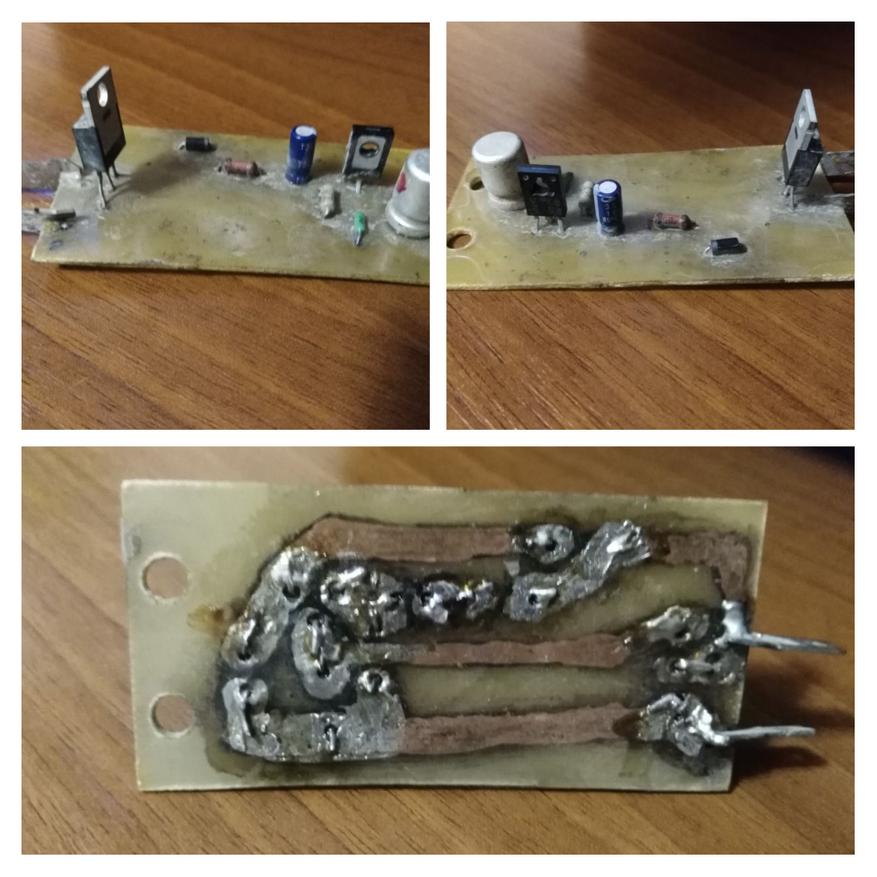

Берем плату текстолитовую, зачищаем наждачной бумагой размером № 800, затем берем нарисованную схему и клеем на поверхность платы с помощью мыльного раствора. Затем кернером метим отверстия под радиокомпоненты. После нанесения отверстий снимаем схему с платы и ставим напротив себя нарисованную схему. Берем перманентный маркер и рисуем дорожки, после нанесения дорожек даем 5 мин. высохнуть. Пока плата высыхает, готовим раствор для травления платы.

Берем 0,5 мл. перекиси, добавляем пачку лимонной кислоты и две чайной ложки соли. Перемешиваем получившуюся массу до растворения соли. Выливаем готовый раствор в лоток пластмассовый. Берем плату и опускаем в раствор, той стороной на которой нанесены дорожки. Только не погружаем плату. Она должна сверху плавать. Плата должна находиться в растворе. Не меньше трех часов. После трех часов извлекаем плату и сверлим отверстия и шлифуем наждачной бумагой под № 1000. Затем лудим плату и паяем радио компоненты.

Радиокомпоненты:

1. Транзистор - BD 140 - 1шт
2. Полевой транзистор - iRFZ 44 - 1шт
3. Электро лит - 100 mF*12v - 1шт
4. Диод - IN 4007 - 1шт
5. Резисторы - 6,8K, 220K, 22K
6. Плавкая вставка - 7 Am. (Предохранитель)
