Обзор уличной камеры с двойной подсветкой Digoo DG-W30

Всем привет!

Сегодня в обзоре предлагаю рассмотреть ещё одну уличную камеру видеонаблюдения Digoo DG-W30.

После предыдущего моего  обзора на камеру Digoo DG-W02f, заинтересовался продукцией Digoo.

Просматривая другие модели камер этого бренда, меня заинтересовала модель DG-30.

Камера заинтересовала своим внешним видом  и характеристиками.

Digoo DG-W30 выделяется среди большинства бюджетных уличных камер сенсором в 2 Мп, наличием не только ночной инфракрасной подсветки, но и четырьмя яркими светодиодами белого света, двухсторонней голосовой связью.

У камеры есть режим, в котором при обнаружении движения ночью включается яркая подсветка и съёмка ведется в цвете.

В обзоре рассмотрим камеру, ознакомимся с её возможностями и как всегда заглянем — что у неё внутри?



 Характеристики Digoo DG-W30

Производитель:DIGOO
Модель:DG-W30 (POA3628138)
Процессор:Ingenic T20
Тип сенсора:2.0-Мп CMOS
Минимальный уровень освещенности (до включения ИК подсветки):0.1 LUX/ F2.2
Ночная подсветка:2 ИК светодиода + 4 диода белого света.
Дальность ИК подсветки:до 30 м
Размер линзы:6 мм
Угол обзора:60°
Разрешение изображения:FHD (1920*1280)  HD(1280*720)-20 кадров в секунду
Кодек сжатия видео:H.264
Поддерживаемые функции:Постоянная запись, Оповещение при обнаружении движения, Двухсторонняя голосовая связь, Запись без интернет, Ночная съёмка в цвете (с LED подсветкой), Запись видео на носитель «по кругу» (Loop recording)
Управление записью видео:ручная запись, запись движения, запись по времени
Поддержка карт памяти:до 64 ГБ
Подключение:витая пара. Ethernet (10/100 Base-T),RJ-45, WiFi 802.11 b/g/n
Максимальное количество подключаемых пользователей:Не указано, есть функция «Поделиться с другом».
Возможные действия по сигналу тревоги:Звуковая сигнализация, запись видео, захват движения
Параметры питания:-12В 1A (рекомендуемый блок питания от 1 до 2 Ампер)
Рабочая температура:-20 + 50°C
Степень защиты:IP66
Поддержка POE:отсутствует
УЗНАТЬ АКТУАЛЬНУЮ СТОИМОСТЬ  DIGOO DG-W30



Упаковка

 Камера упакована в картонную упаковку с логотипом Digoo. На упаковке указаны основные технические характеристики и возможности, на которые производитель хотел бы обратить ваше внимание. Обратил внимание на надпись с 3D. Забегая вперёд — это заявленная в характеристиках процессора Ingenic T20 технология 3D подавления шумов на изображении.

 Внутри коробки, в защитном слое вспененного полиэтилена расположена камера и комплектующие.



Комплект поставки

 В комплект поставки входят:

  • камера Digoo DG-W30;
  • кронштейн для крепления камеры;
  • набор метизов для крепления (два болта, два шурупа с пластиковыми дюбелями);
  • блок питания;
  • сетевой кабель (патч-корд).

Кронштейн выполнен из пластика. Часть, на которой крепится камера, подвижно соединена с частью, которая крепится к поверхности. В шарнире вставлена металлическая втулка. Для фиксации, шарнир зажимается болтом снизу.

Блок питания не разборной. Маркировка блока: QFD010-120150. Указанные параметры выходного напряжения 12В, 1,5А. Длина шнура около 1.5 метра.

Патч-корд длиной 1 метр. В разъёме подключены все 8 проводников витой пары.

 Инструкция довольно подробная, на английском языке.



Внешний вид

Камера выполнена в форм-факторе Bullet (пуля). Корпус изготовлен из АБС — пластика. Толщина пластика около 3-х мм.

Передняя часть черного цвета изготовлена из металла.

По бокам корпуса, ближе к задней части камеры располагаются WiFi антенны. Сверху на корпус надет пластиковый козырёк.

Размеры камеры: 180 х 110 х 79 мм. Вес — 502,6 г.

На лицевой, металлической панели находится объектив. Рядом расположены два инфракрасных светодиода и четыре диода белого света. ИК светодиоды работают в видимом человеческому взгляду диапазоне.

Под объективом находится датчик освещенности. в верхней части панели расположено отверстие микрофона. Передняя панель соединяется с корпусом при помощи четырёх саморезов. На стыке установлена герметизирующая прокладка из силикона красного цвета.

Из задней части корпуса, через кабельный-гермоввод, выведен кабель с сетевым разъёмом RJ45 и разъёмом питания. На корпусе присутствует наклейка с обозначением модели камеры, необходимым напряжением питания, QR код в котором закодирован ID камеры.

Крышка — козырёк крепится в пазы на боковых сторонах корпуса и дополнительно, сверху винтом в корпус. Внутри крышки выполнены рёбра жёсткости. На корпусе, под крышкой ещё одна наклейка с ID номером камеры.

 На нижней части камеры находятся динамик голосовой связи, две гайки для крепления к кронштейну, и лючок, за которым находится плата с разъёмом MicroSD карты и кнопкой «Reset». Под дверцей лючка присутствует герметизирующая силиконовая прокладка.

WiFi антенны могут вращаться в разных направлениях.

 Камера на кронштейне.



Разборка

Заглянем, что у камеры внутри?

Откручиваем блок на нижней стороне корпуса. Под ним мы можем увидеть, что динамик голосовой связи накрыт мембраной и герметизирован силиконовой прокладкой.  «Окно»  над которым находится лючёк имеет бортик, на который плотно надевается ещё одна силиконовая прокладка. Вероятность попадания влаги в корпус очень низка.

Прикручиваем блок обратно.

 Дальше посмотрим, что за антенны установлены. Откручиваем винты и извлекаем левый антенный блок. Отверстие в корпусе, из которого выходит провод, залито белым герметиком.

Дальше, снимаем пластиковый колпак антенны и… с удивлением улыбаемся… Антенны нет!

С недоумением снимаем и разбираем правый антенный блок… И выдыхаем, здесь всё на месте.

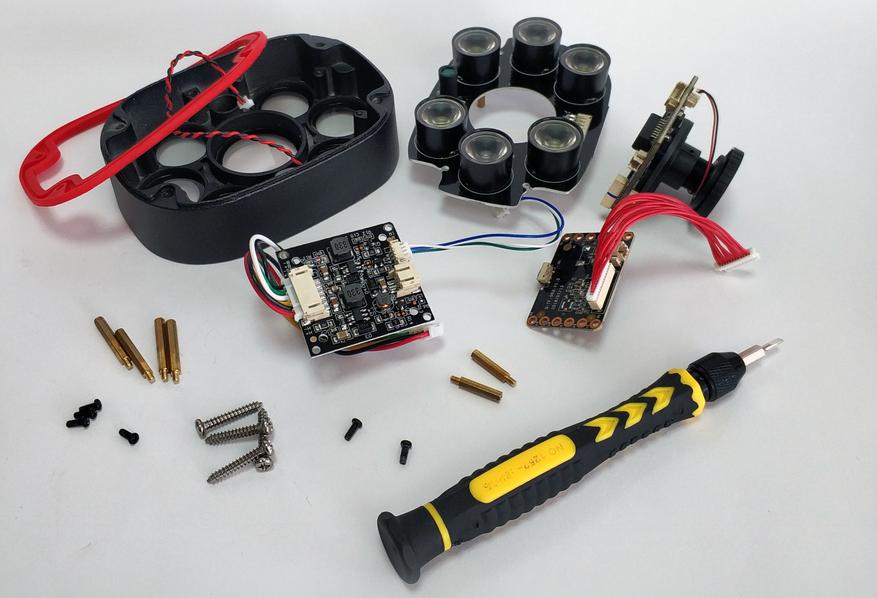

Откручиваем четыре самореза и снимаем переднюю, металлическую панель.  Смотрим во внутрь корпуса и видим, что  провод «декоративной» антенны не подключен никуда.

Вот не удержались конструктора Digoo и для красоты добавили вторую антенну — пустышку :) Безусловно, смотрится красиво, но функциональной нагрузки за собой никакой не несёт. Ну да ладно с антеннами разобрались, идём дальше.

На передней части корпуса собран «бутерброд» из плат.

На верхней плате расположены разъёмы динамика,  MicroSD карты и кнопка «Reset».

Вторая плата является управляемым драйвером диодов подсветки. Для охлаждения основание платы изготовлено из алюминия.



Нижняя плата это модуль камеры с установленным на нём объективом.

К качеству изготовления платы претензий нет. Элементы расположены плотно, припаяны хорошо. Следов несмытого флюса не обнаружено.

Из элементов на плате можно идентифицировать процессор Ingenic T20, WiFi модуль на чипе Realtek RT8188, микросхема flash — памяти winbond w25q128jvsiq и сетевой трансформатор HS1602.

На обратной стороне платы, под объективом, находится фото матрица.

На объективе отсутствует какая либо маркировка.

Последней в конструкции установлена плата со светодиодами подсветки и датчиком освещенности. На диоды установлены коллиматоры. Основание платы изготовлено из алюминия.

В металлической передней части корпуса вклеены стёкла и герметизирован микрофон.

Собираем всё в обратном порядке, обращая внимание на установку герметизирующих прокладок для обеспечения заявленной степени защиты IP66.

 Работа с камерой

 В данный момент управления камерой возможно только с помощью мобильного приложения JoyLite.

 Установив приложение необходимо добавить в него камеру. Удивило то, что приложение не требует регистрации и авторизации.

После запуска приложения жмём "+" и выбираем требуемое действие. Можно добавить новую камеру либо добавить камеру друга для просмотра. Друг, у которого установлено одноименное приложение, может предоставить вам ограниченный доступ к своей камере, сгенерировав для вас QR код.  Ограничения касаются управления и настроек, просмотр без ограничений.

Выбираем добавление новой камеры. Подключаем питание, нажимаем кнопку «Reset». Устройство издаёт короткий звук, который свидетельствует о готовности к сопряжению.

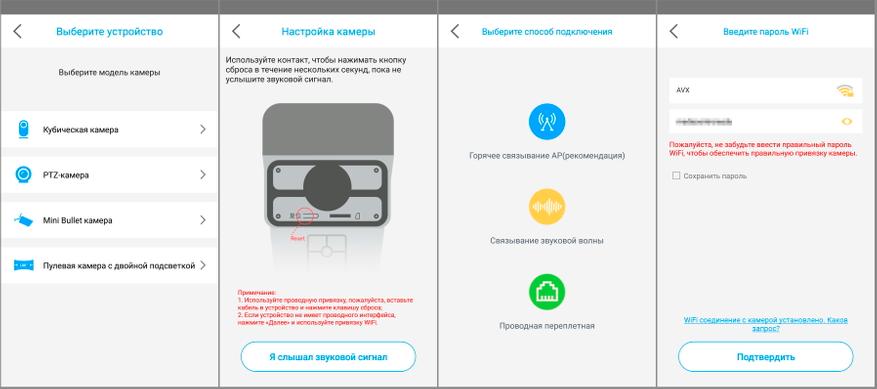

В приложении выбираем тип подключаемой камеры и способ подключения. Я выбрал способ «Связывание звуковой волны». Перевод в приложении  далёк от идеала, но разобраться несложно. Выбираем WiFi сеть, которую планируем использовать для работы камеры и вводим пароль от неё.

Жмём синюю кнопку в приложении, смартфон начинает издавать тональный сигнал, который камера воспринимает через свой микрофон. В списке с несколькими идентификаторами UID, выбираем идентификатор указанный на наклейке вашей камеры. Через несколько секунд происходит сопряжение с камерой и добавление её в приложение.

Весь процесс занял не более 3-х минут.

Теперь при запуске приложения в списке камер мы можем увидеть наше устройство.

Нажав «три точки» под привью открывается следующие функциональные кнопки (слева на право):

  • включение/отключение оповещений при обнаружении движения;
  • поделиться камерой (ограниченный доступ по QR коду);
  •  переход к облачному хранилищу (платная опция с несколькими тарифными планами.  Камера работает и без хранилища, выполняя запись на карту памяти);
  • включение таймлайна (Timeline). Прокручиваемого индикатора активности в кадре с возможностью выбора нужного вам времени и выполнения записи происходящего в смартфон. Активность отображается красным цветом;
  • переход к настройкам камеры.

В нижней части экрана находятся три кнопки: главная страница со списком камер, переход к списку и просмотру локальных записей (на смартфоне), настройки приложения.

Нажав в списке камер на наше устройство, мы попадаем на главный экран просмотра. В верхней части экрана отображается название камеры, кнопка настроек и кнопка разворота в полноэкранный режим. Полноэкранный режим включается автоматически при повороте смартфона.

Посредине экрана находится окно Live видео с камеры. Выполнив сведение или разведение пальцами по окну, можно увеличить или уменьшить масштаб изображение (выполнить Zoom). Zoom доступен как в портретном, так и в полноэкранном режимах.

В нижней части экрана находится следующий ряд кнопок (слева на право):

  • выполнение видеозаписи на локальный диск смартфона;
  • выполнение фото на локальный диск смартфона;
  • включение двухсторонней голосовой связи. Качество голосовой связи отличное, Собеседник и я отлично слышим друг друга на расстоянии до собеседника 4-6 м.;
  • включение/отключение звука;
  • переключение качества съёмки FHD (1920*1280)  HD(1280*720).

Выше располагается кнопка с изображением лампы, нажав которую появляются кнопки выбора режимов подсветки:

  • ночная ИК подсветка;
  • ночная LED подсветка с возможностью цветной ночной съёмки;
  • смарт подсветка (ночью камера снимает в режиме ИК подсветки, но при обнаружении движения включает яркую LED подсветку и снимает в цвете).

Полноэкранный режим. Иконки скрываются после прикосновения к экрану.

Ночная съёмка с ИК подсветкой.

Ночная съёмка с включенной LED подсветкой белого света.

Диоды LED подсветки белого света очень яркие, даже днём.

В меню настроек доступны следующие опции:

  • базовая настройка — изменение названия камеры, корректировка часового пояса, информация об устройстве и версии прошивки;
  • настройка экрана — включение поворота изображения на 180 градусов;
  • настройки звука — включение/отключение микрофона и голосовых подсказок, регулировка громкости динамика камеры;
  • настройка режимов ночной подсветки — ИК, LED, смарт режим;
  • настройки сети — информация о сети, переключение типа сети (WiFi/Ethernet);
  • настройка параметров безопасности — включение/отключение оповещений при обнаружении движения (тревоги), включение диапазона времени для оповещений по тревоге, выбор активных зон обнаружения движения (доступно 12 зон), выбор порога чувствительности при обнаружении движения. Оповещения приходят на смартфон, нажав на оповещение можно просмотреть событие;
  • настройка карты памяти — информация и форматирование карты памяти в камере.

 Формат видео

Digoo DG-W30 пишет видеоролики в режиме «full time recording» — 24 часа в сутки. На карте памяти файлы рассортированы в папки по датам, в каждой папке находятся подпапки с сортировкой по часам от 0.00 до 23.00. В них лежат отснятые ролики, продолжительностью 1 минута. Запись одного дня занимает около 5-6 ГБ. При недостатке памяти подтираются старые файлы и записываются новые (режим Loop recording). К примеру, карты памяти 32 ГБ хватит на 5-6 дней архивирования записей.

 Общий формат файлов MPEG-4, профиль формата  Base Media/ Version 2 /Xvid совместимый с DIvX.

Для сжатия видео используется кодек AVC1 (одна из версий кодека MPEG4 part 10/H.264)

Разрешение FHD (1920 х 1080) с переменной частотой кадров. Днём — 15-60 кадров в          секунду, ночью — 10-20 кадров в секунду.  Просмотреть ролики можно при помощи большинства распространённых проигрывателей.

Качество картинки  среднее, но приемлемо для домашнего применения. Шумодав  «мылит» картинку. Но на расстоянии 10-15 м, можно рассмотреть номер стоящего на месте автомобиля. Из соображений конфиденциальности, часть номеров затёрта.

Двойная подсветка полезная функция. В «интеллектуальном» режиме камера снимает ночью со включенной ИК подсветкой. При обнаружении движения включаются диоды подсветки белого света и камера ведёт съёмку в цвете.

Такое поведение камеры просто обязано вспугнуть или насторожить потенциального злоумышленника.

Приведу ещё немного примеров работы ночной подсветки:

Ночная съёмка с подсветкой от уличного фонаря. ИК подсветка камеры ещё не включилась. Видимо датчик освещенности был в пороговом состоянии:

Ночная съёмка с включенной LED подсветкой (белого света) от камеры:

Ночная съёмка с ИК подсветкой. После демонстрации LED подсветки, датчик освещенности переключился из порогового состояния и стал включать ИК подсветку. Без засветки от фонарей ИК подсветка включается сразу с наступлением темноты. Дальность подсветки близка к заявленным в характеристиках 30 метрам.

Вот так смотрится работающая подсветка с улицы. Камера установлена на третьем этаже.

На небольших расстояниях до 3-5 метров отлично работает двухсторонняя голосовая связь. Эта функция может пригодиться при варианте установки камеры например — у входных ворот в частный дом.

Примеры отснятых видеороликов можно скачать — ТУТ.

 ONVIF/RSTP

 В заводской прошивке Digoo DG-W30 отсутствует возможность просмотра видео по протоколу RSTP. Следовательно, вы не сможете подключить камеру к видеорегистратору либо использовать её со сторонним программным обеспечением. Пытливые умы уже взломали пошивку камер с Ingenic T20 и заявляют о возможности использования их модификации с другими камерами на этом процессоре. Мод даёт возможность интеграции в такие системы как: Domoticz, Home Assistant, HomeKit, OpenHab, Synology, tinyCam, Zoneminder. В прошивке работает RTSP сервер. При этом, чтобы вернуться к заводской прошивке, достаточно извлечь из камеры карту памяти с записанной модифицированной прошивкой. Ссылка на оригинальную статью — ЗДЕСЬ.

Я пока не созрел к испытаниям модификаций. Перед всеми возможными манипуляциями помните — всё что вы делаете с камерой, вы делаете на свой страх и риск!

Стабильность работы WiFi

Не смотря на «маркетинг» со второй антенной, камера стабильно ловит доступные точки доступа  WiFi. При испытаниях в помещении, камера находилась на этаж выше от точки доступа, через железобетонную плиту перекрытия и несколько перегородок.

При этом связь держала стабильно, без обрывов.

Итоги

Целью обзора было рассказать Вам о камере Digoo DG-W30 в меру моих познаний и возможностей.

Не смотря на несколько нюансов, камера оказалась довольно интересной среди защищённых по стандарту IP66 подобных  устройств в бюджетном ценовом сегменте. Digoo DG-W30 легко может справиться с задачами простой системы видеонаблюдения дома, склада, автостоянки и пр.

Качество картинки среднее.  Из положительных моментов отмечу набор полезных опций, таких как двойная подсветка и голосовая связь. Из нюансов — пластиковый корпус, «маркетинг» с антенной для придания более серьезного вида и отсутствие в заводской прошивке возможности работы с камерой по ONVIF/RTSP.

На момент публикации обзора, при заказе камеры, магазин добавляет в корзину домашний термометр-гигрометр с функциями календаря, часов и будильника в качестве подарка.

Страница продажи  DIGOO DG-W30 с бонусом

Вот и всё, о чём я хотел рассказать вам в сегодняшнем обзоре.

Всем добра!

Спасибо за внимание.
