Зачем инженеры Studer поставили лампу накаливания в тонарм Revox B790 вместо светодиода

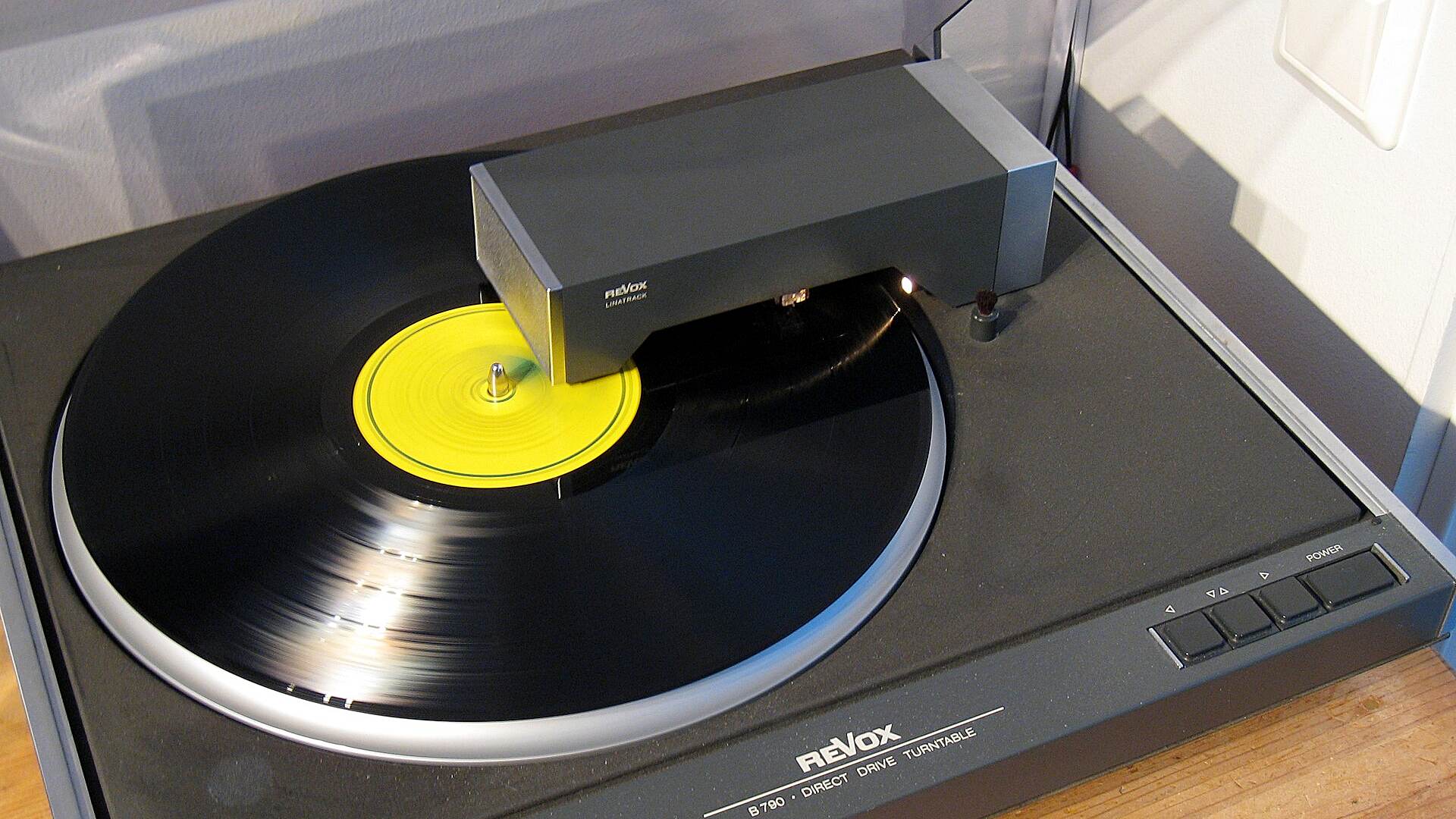

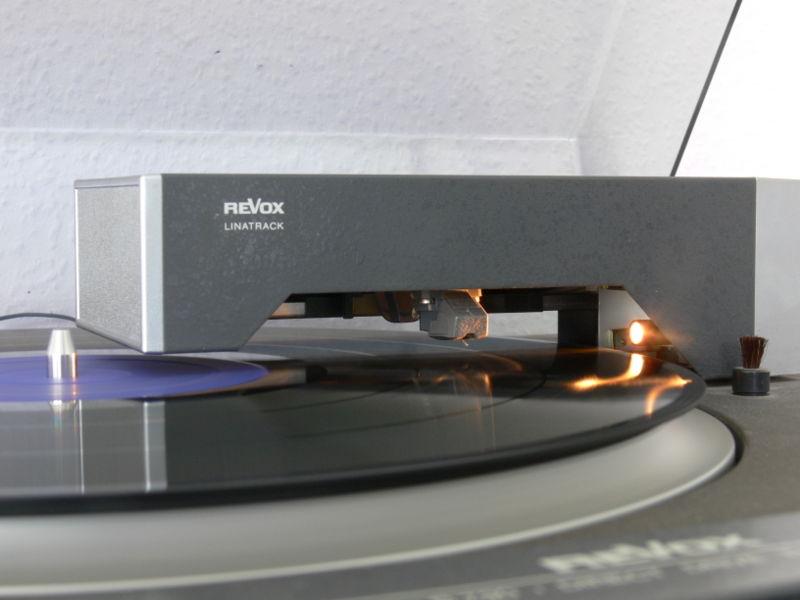

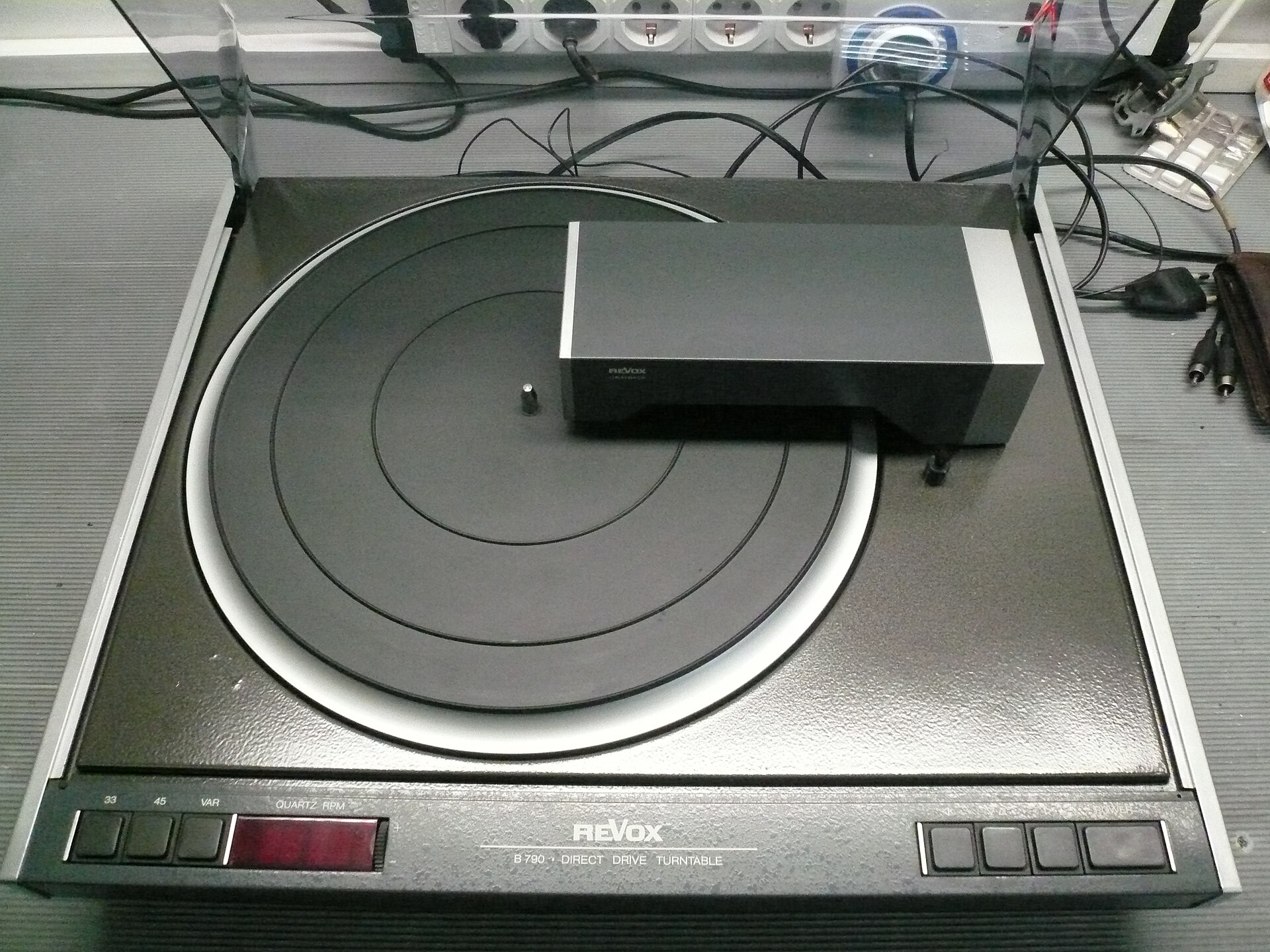

В 1977 году компания Willi Studer выпустила проигрыватель винила Revox B790 с кварцевой стабилизацией прямого привода и цифровым светодиодным дисплеем на лицевой панели. Однако внутри подвижной каретки тангенциального тонарма Linatrack, прямо в оптическом датчике положения, инженеры установили миниатюрную лампу накаливания с вольфрамовой нитью. Когда эта лампа вырабатывает ресурс, автоматика аппарата полностью парализуется: микролифт блокируется, а привод каретки перестает реагировать на команды.

Первое техническое решение, которое приходит в голову при ремонте, — заменить перегоревшую деталь на долговечный светодиод. Кажется логичным, что полупроводник надежнее нити накала и решит проблему навсегда. Но прямая замена лампы на современный светодиод выводит из строя дифференциальный мост датчика положения, и автоматика проигрывателя полностью теряет управление кареткой.

Как устроен датчик слежения в тонарме Linatrack

Чтобы понять причину такого сбоя, нужно обратиться к механике тонарма Linatrack. В большинстве проигрывателей игла движется по дуге на рычаге длиной 230 миллиметров, из-за чего возникает угловая погрешность слежения. Инженеры Studer сократили длину трубки тонарма до 40 миллиметров и заставили ее двигаться строго радиально — от внешнего края пластинки к центру.

Короткий рычаг полностью исключает угловую ошибку и скатывающую силу, но не может перемещаться по канавке самостоятельно. Тонарм закреплен на подвижной каретке, которую перемещает отдельный серводвигатель через тросиковый привод. Каретка обязана точно повторять ход звуковой дорожки, непрерывно удерживая тонарм под прямым углом к радиусу диска.

Управляет этим двигателем оптоэлектронная пара обратной связи. На поворотной оси сорокамиллиметрового тонарма закреплена легкая шторка с щелевой прорезью. С одной стороны шторки установлен источник света, а с другой — два фотоприемника, включенные в дифференциальный измерительный мост.

Когда игла идет строго по центру канавки, щель делит световой поток между фотодатчиками поровну. Напряжение на выходе моста равно нулю, и сервомотор каретки остается неподвижным. Как только канавка уводит иглу в сторону на 0,5 градуса, шторка смещается: один фотоэлемент получает больше света, второй затеняется, мост выдает сигнал ошибки, и электроника включает двигатель для смещения каретки. Для стабильной работы этой следящей петли требуется абсолютная равномерность светового поля, которую светодиоды конца 1970-х годов обеспечить не могли.

Почему полупроводник уступил вольфрамовой нити

Светодиоды в 1977 году инженеры уже ставили в индикацию проигрывателя, но для следящего датчика сознательно выбрали лампу накаливания по трем конкретным физическим причинам. Первая причина — диаграмма направленности излучения. Ранние индикаторные светодиоды выпускались в линзованных корпусах из эпоксидной смолы и формировали узкий пучок с резким перепадом яркости от центра к краям.

Дифференциальный мост крайне чувствителен к равномерности освещения: смещение шторки в узком луче диода вызывало резкий скачкообразный дисбаланс схемы. Вольфрамовая спираль миниатюрной лампы накаливания является точечным источником света с круговой диаграммой засветки на 360 градусов. Через щелевую прорезь шторки на оба фотодатчика падал равномерный, симметричный световой поток без локальных оптических пятен.

Второй фактор заключался в согласовании спектров. Фотодатчики того поколения имели пик чувствительности в ближнем инфракрасном диапазоне. Лампа накаливания отдает в инфракрасной области до 80% мощности, создавая устойчивый сигнал без применения сложных каскадов предварительного усиления. Доступные тогда светодиоды излучали в узком диапазоне видимого спектра, где чувствительность фотоприемников падала в несколько раз.

Третья и главная причина отказа от полупроводника — уровень электромагнитных помех. Сигнальные провода от головки звукоснимателя до предусилителя проходят внутри каретки всего в пяти миллиметрах от источника света. Выходное напряжение картриджа составляет от 0,3 до 5 милливольт, что делает полезный сигнал уязвимым для любых наводок.

Лампа накаливания, подключенная к источнику стабильного постоянного тока, работает как чисто активное сопротивление. Она не создает высокочастотных колебаний, радиопомех и бросков напряжения. Светодиод на основе P-N перехода генерирует высокочастотный дробовой шум и коммутационные импульсы. В условиях плотного монтажа внутри каретки эти наводки неизбежно проникали в слаботочную проводку картриджа и проявлялись в акустических системах в виде слышимого фона.

Почему не работает прямая замена лампы на светодиод

Когда оригинальная лампа перегорает, попытка впаять вместо нее современный белый или красный светодиод через балластный резистор приводит к отказу следящей системы. Высокая яркость современного кристалла и узкий угол излучения моментально вгоняют фотодатчики в режим насыщения.

В насыщенном состоянии фотоприемники теряют способность регистрировать плавное смещение шторки: схема начинает работать как триггер, видя только крайние положения «включено-выключено». В результате каретка либо начинает непрерывно вибрировать на одном месте с частотой в несколько герц, либо резко срывается к центру пластинки на полной скорости привода, ломая иглу.

Чтобы заставить светодиод работать в этом узле, мастерам приходится полностью перестраивать оптическую и электрическую часть датчика: механически стачивать фокусирующую линзу диода, устанавливать матовый рассеиватель, снижать рабочий ток до долей миллиампера и заново балансировать дифференциальный мост по двухлучевому осциллографу.

Разработчики Studer решили вопрос долговечности лампы схемотехнически. Лампу накаливания включили с недокалом: рабочее напряжение снизили относительно номинального почти на 25%. В таком щадящем режиме температура вольфрамовой нити уменьшилась, испарение металла замедлилось, а расчетный срок службы элемента превысил 20 000 часов непрерывной работы. Этого запаса хватает на десятки лет регулярной эксплуатации проигрывателя без риска получить высокочастотные помехи в звуковом тракте.

Инженерный расчет 1977 года доказал, что передовые компоненты не всегда превосходят простые физические решения там, где требуется предельная чистота слабого аналогового сигнала.
