Зачем инженеры Kenwood на рубеже 1980-х создали проигрыватель весом 37 кг и жестко связали тонарм с мотором

Амплитуда колебаний иглы в звуковой дорожке виниловой пластинки измеряется долями микрона — это в десятки раз тоньше человеческого волоса. При таком масштабе любой посторонний механический импульс (шаги по полу, гул трансформатора или вибрация от мотора) картридж неизбежно считывает как часть звуковой дорожки и выдает в колонки низкочастотный рокот и муть.

К концу 1970-х годов большинство производителей боролись с этим с помощью мягких пружинных подвесов и резиновых демпферов. Но японские инженеры из Kenwood пошли другим путем: в модели L-07D они полностью отказались от мягкой развязки и попытались разорвать передачу паразитных вибраций за счет экстремальной жесткости и тяжелых композитных материалов.

Замкнутый контур: почему обычная виброизоляция смазывает звук

Главная физическая проблема любого проигрывателя винила — это замкнутая механическая петля: игла — звукосниматель — трубка тонарма — база — шасси — подшипник — диск — пластинка. Если хотя бы одна деталь в этой цепочке смещается относительно другой даже на микроскопическую величину, картридж теряет микродинамику, смазывает атаку баса и искажает стереопанораму.

Мягкие пружинные подвесы защищали от внешних шагов, но вносили паразитную раскачку самого субшасси под воздействием крутящего момента. В Kenwood рассудили иначе: опорный диск и основание тонарма должны составлять единый монолитный блок, а вот от внешнего корпуса их нужно изолировать массой и поглощающими резонанс материалами.

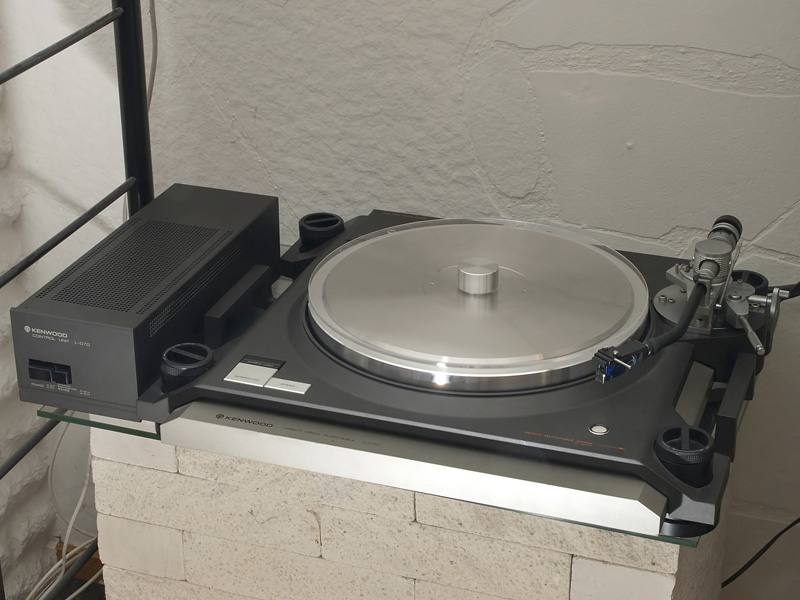

Для этого внутри L-07D смонтировали массивную несущую балку из авиационного дюралюминия. На одном ее конце шестью болтами закрепили мотор прямого привода, а на другом — отдельную 3-килограммовую базу тонарма. Внешний корпус отлили из композита ARCB — спрессованной смеси синтетической смолы, дробленого известняка и стекловолокна, которая гасит механические волны намного быстрее дерева или металла.

Вся конструкция в сборе весила 33 килограмма, а выносной блок питания добавлял еще четыре. Но оставалась вторая проблема: как заглушить микровибрации, возникающие в самой трубке тонарма при движении иглы по канавке.

Сэндвич из бора и карбона против внутреннего звона

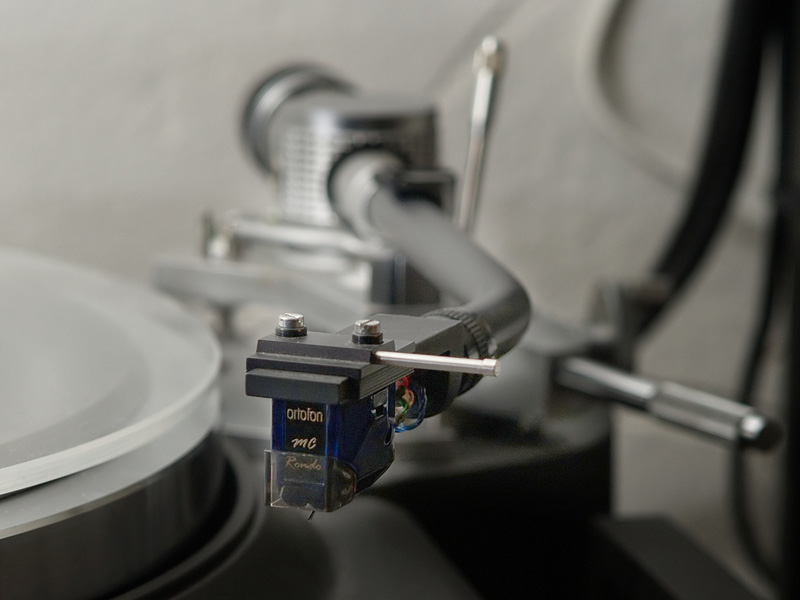

Обычные металлические трубки тонармов неизбежно входят в резонанс на средних и высоких частотах — металл начинает микроскопически звенеть, добавляя в запись собственную окраску. Чтобы убрать этот эффект, для L-07D создали трехслойную конструкцию: внутренний тонкостенный каркас из твердого алюминия снаружи покрыли слоями углеволокна и бора.

Бор дал конструкции предельную жесткость на изгиб, а карбоновые волокна рассеяли механические колебания. Площадку шелла, к которой крепится звукосниматель, набрали из семи слоев углеволокна и бора. В итоге тонарм перестал звенеть: картридж передавал на фонокорректор только рельеф канавки, без собственных призвуков трубки.

Опорный диск тоже сделали многослойным: алюминиевое основание, 4-миллиметровый дюралевый слой и верхний 5-миллиметровый мат из немагнитной нержавеющей стали. Вращающаяся масса в 6,8 килограмма создавала огромную инерцию, поэтому диск вращался абсолютно ровно, не притормаживая даже на самых плотных и громких участках записи.

Такой инженерный подход рубежа 1980-х сформировал стандарты для топовых проигрывателей на десятилетия вперед. Сегодня за уцелевшими экземплярами Kenwood L-07D охотятся любители аналогового звука, а цена аппарата на вторичном рынке легко доходит до полумиллиона рублей.
