Разбор схемы Yamaha KX-E300: как производитель упростил кассетный тракт в финальной ревизии аппаратуры

Сервисный мануал кассетной деки Yamaha KX-300 образца 1988 года фиксирует коэффициент детонации на уровне не более 0,05% и полосу воспроизведения до 20 кГц на ленте четвертого типа. В техническом паспорте модели Yamaha KX-E300, появившейся в продаже в 2003 году, паспортный коэффициент детонации вырос ровно в два раза — до 0,1%, а верхняя граница частотной характеристики остановилась на отметке 18 кГц. Формально оба устройства принадлежали к линейкам с базовым числовым индексом «300», однако разница между их схемотехникой демонстрирует фундаментальный сдвиг в подходе японских инженеров. За алюминиевым фасадом корпуса скрывалось техническое решение, изменившее функциональное назначение магнитофона.

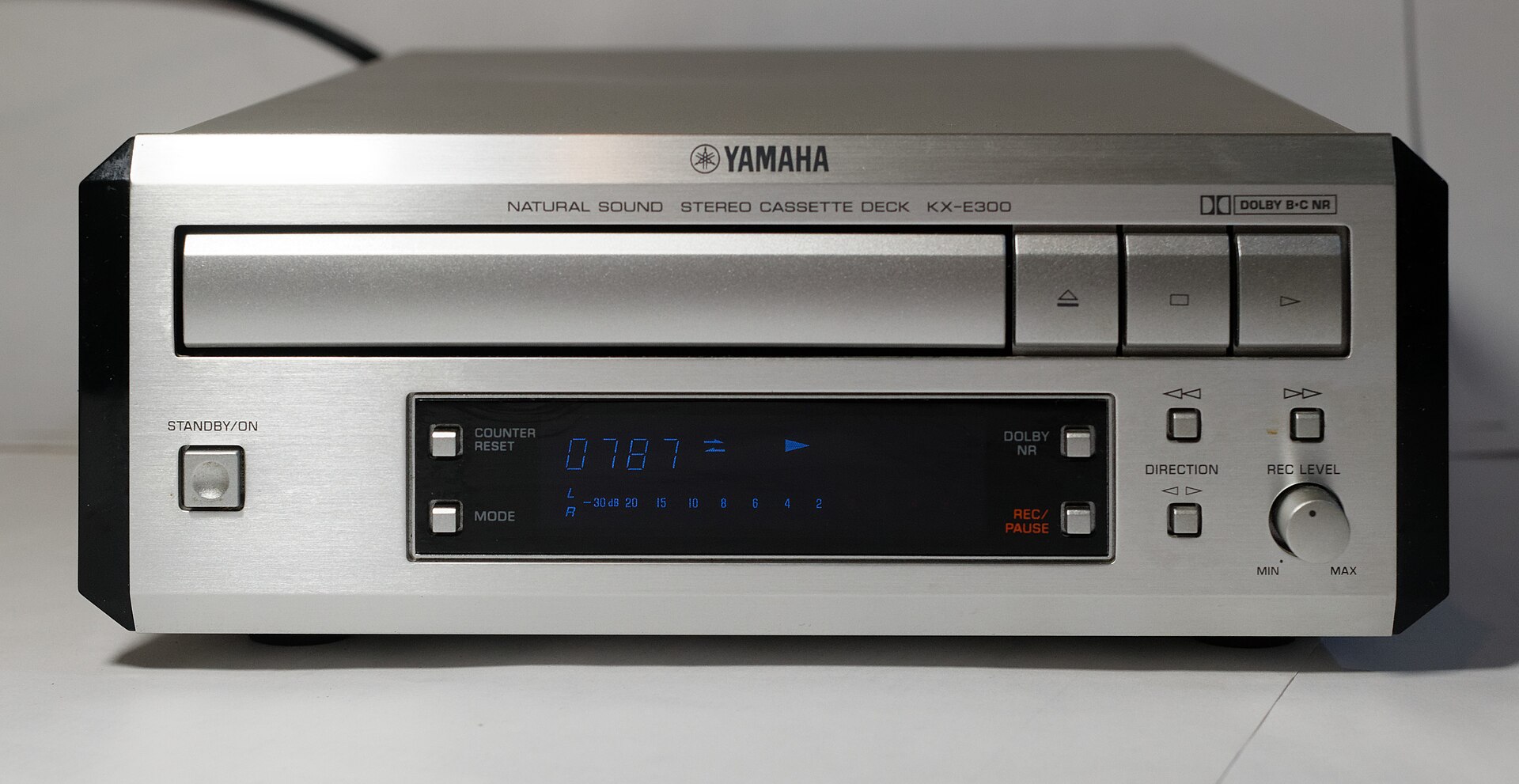

При сопоставлении печатных плат этих двух аппаратов в глаза бросается отсутствие двух базовых регулировочных узлов. На лицевой панели KX-300 рядом с регулятором уровня записи располагались две поворотные ручки: Bias Adjust и Play Trim. Первая отвечала за ручную калибровку тока подмагничивания под параметры конкретной кассеты, а вторая выполняла функцию частотной коррекции входного сигнала перед обработкой в микросхеме шумоподавителя. На лицевой панели KX-E300 образца 2003 года этих органов управления нет: разработчики оставили лишь стандартные кнопки транспорта и цифровой счетчик ленты.

Подобный шаг нельзя объяснить одной лишь компоновкой компонентов в узком корпусе шириной 217 мм. Чтобы понять логику изменения архитектуры, необходимо разобрать, какие именно физические процессы были выведены из-под прямого контроля пользователя.

Потеря контура Play Trim и работа со сторонними записями

Система Play Trim, созданная Yamaha совместно со специалистами Dolby Laboratories, функционировала по строгому аппаратному алгоритму. Обычный темброблок усилителя поднимает высокочастотный спектр вместе с собственным шумом ленты уже после всех преобразований тракта. Контур Play Trim вмешивался в тракт до блока декодирования: он корректировал частотную характеристику в пределах +-3 дБ на опорной частоте 10 кГц до того, как сигнал поступит на детектор уровня Dolby B или Dolby C. Это исключало фазовые искажения и эффект плавающего шума при воспроизведении кассеты, записанной на магнитофоне с другим углом наклона головки.

В российских реалиях девяностых и начала двухтысячных годов владельцы аудиотехники регулярно сталкивались с этой механической проблемой. Кассета, записанная в студии звукозаписи, на радиорынке или на аппарате другой марки, на домашней деке нередко звучала с завалом верхних частот из-за разницы азимута головок. Включение стандартной системы шумоподавления на чужой ленте срезало обертоны вокала и тарелки ударных инструментов. Регулятор Play Trim позволял скорректировать спад высоких частот без нарушения расчетного порога срабатывания компандера.

Устранение каскада Play Trim в KX-E300 превратило тракт воспроизведения в жестко зафиксированную систему. Дека больше не могла аппаратно компенсировать частотные потери сторонних фонограмм. Если чужая запись имела спад по верхнему регистру, встроенный контур Dolby воспринимал это как уменьшение уровня сигнала и дополнительно ослаблял высокочастотную полосу.

Отказ от ручной калибровки тока и компромиссы поворотного реверса

Вторым узлом, попавшим под сокращение, стал потенциометр Bias Adjust. Физика магнитной записи требует строгой подгонки высокочастотного переменного тока подмагничивания под толщину и коэрцитивную силу рабочего слоя конкретной ленты. В KX-300 оператор мог перед записью подать тестовый сигнал и скорректировать параметры кассет разных производителей. Избыток тока срезал верхний край слышимого спектра, а недостаток приводил к росту нелинейных искажений на средних частотах.

В деке KX-E300 генератор подмагничивания перевели на жестко запаянные заводские резистивные делители. Аппарат определял тип пленки (Normal, Chrome, Metal) исключительно по прорезям на верхнем торце кассеты с помощью механических датчиков. Если в 2004 году покупатель приобретал в российском магазине доступную кассету TDK D или Sony EF стоимостью около 40 руб., дека подавала усредненный ток подмагничивания, не обеспечивая линейности частотной характеристики на краях диапазона.

Аппаратные изменения коснулись и кинематики. Модель KX-300 оснащалась двухмоторным шасси с неподвижной платформой головки. В KX-E300 применили автореверсный механизм с поворотным основанием: при смене стороны кассеты блок головок совершает механический разворот на 180°. Со временем механический износ упоров приводит к люфту в сотые доли миллиметра, что вызывает уход азимута. Именно этот конструктивный компромисс привел к росту коэффициента детонации до 0,1% и ограничению диапазона воспроизведения планкой в 18 кГц.

Смена назначения: от измерительного прибора к сервисному блоку

Упрощение схемы KX-E300 не являлось следствием производственного дефекта. Дека проектировалась как опциональный блок для компактной системы Yamaha PianoCraft MCR-E300, продававшейся в розничных магазинах РФ по цене около 12 000 руб. К середине двухтысячных годов роль компакт-кассеты изменилась. Высококачественная запись сместилась на компакт-диски и компьютерные приводы CD-RW, а кассета перестала служить главным носителем чистого исходного звука.

Покупатель блочной микросистемы выбирал устройство для жилой комнаты, ориентируясь на эргономику и габариты. Ему не требовалось вручную калибровать ток подмагничивания ради создания точной копии редкой пластинки. Задачей блока стало воспроизведение готового домашнего архива. Дополнительные потенциометры ручной настройки на передней панели перегружали бы интерфейс и усложняли управление для владельца, привыкшего к автоматическим режимам.

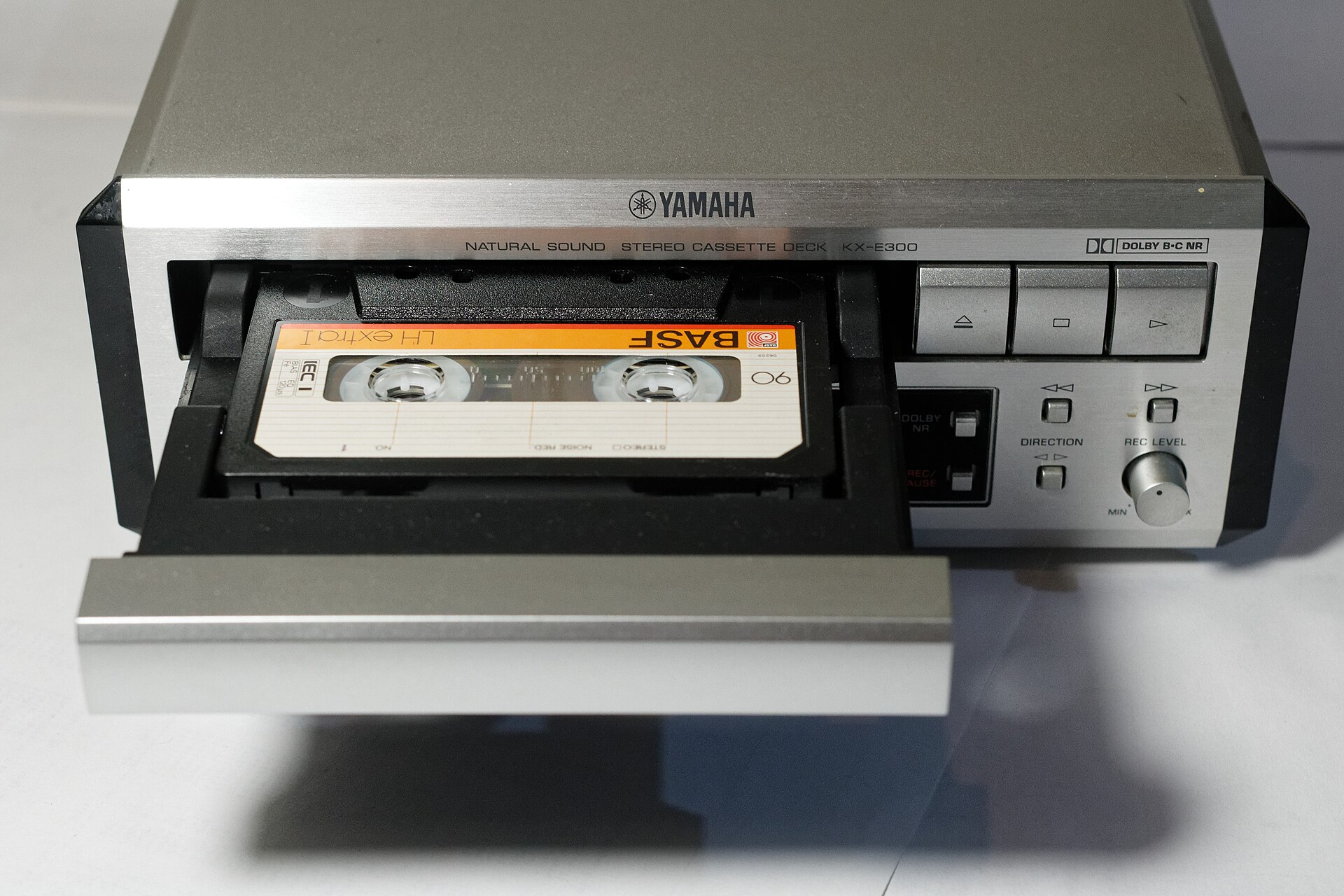

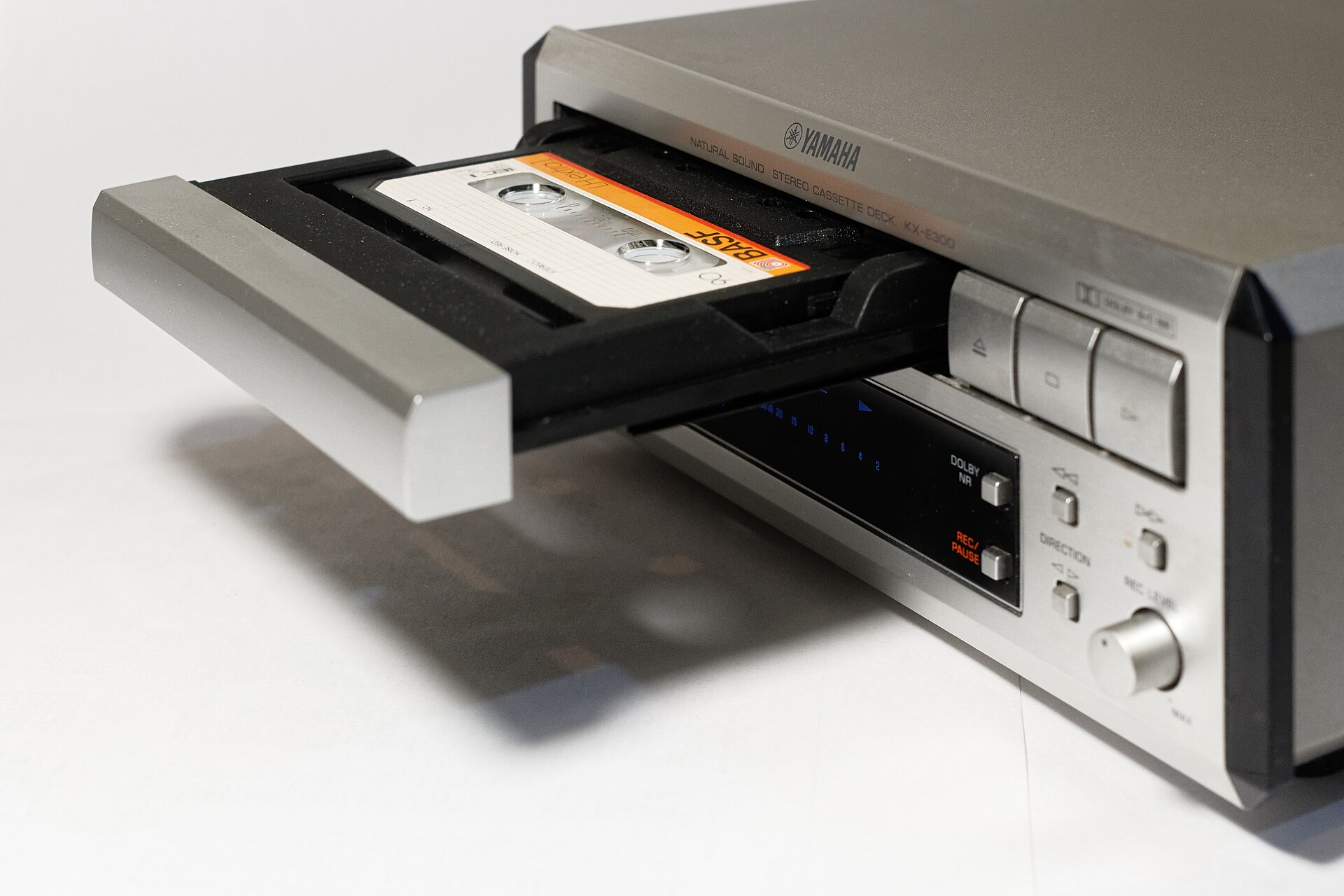

Механическую часть разместили за моторизованным выдвижным лотком, внешне повторяющим работу привода компакт-дисков, а все функции перевели на управление со штатного пульта. На вторичном рынке аудиотехники в РФ модель KX-E300 удерживает диапазон цен от 4 500 до 7 000 руб. благодаря редкому форм-фактору и эстетике шасси. Однако инструментальные параметры четко очерчивают инженерную границу: перед нами аппарат финального этапа развития формата, в котором лабораторную точность тракта заменили бытовой автономностью.
