Nakamichi 660ZX: та же «автокоррекция азимута», что и у топового Dragon, но работающая совсем не так

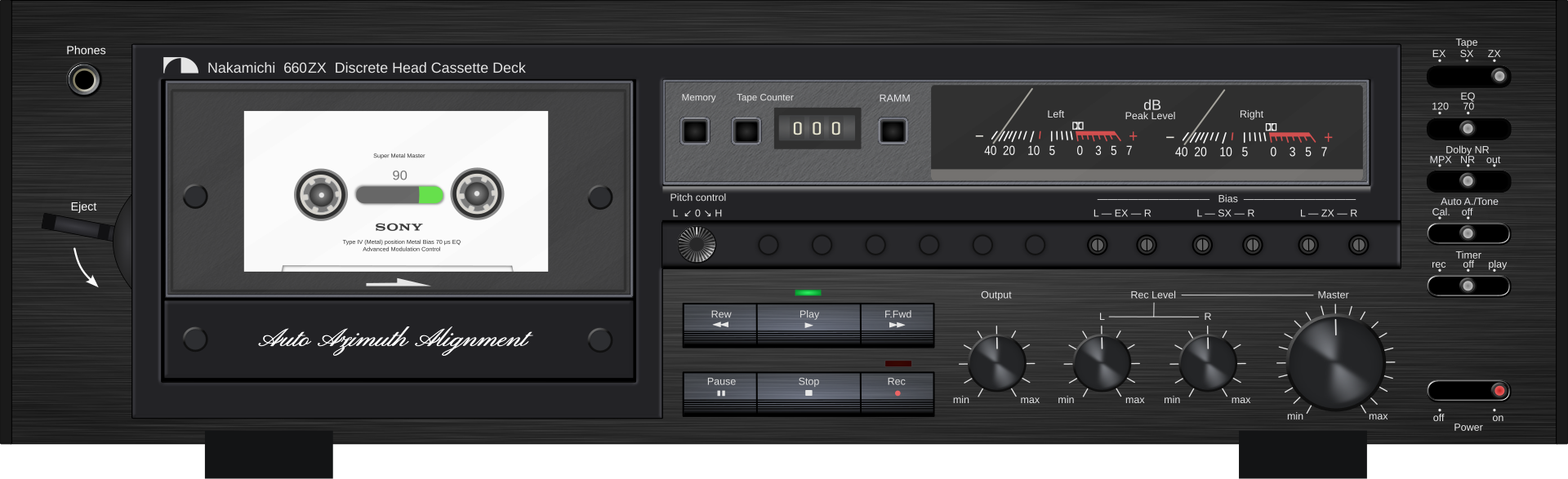

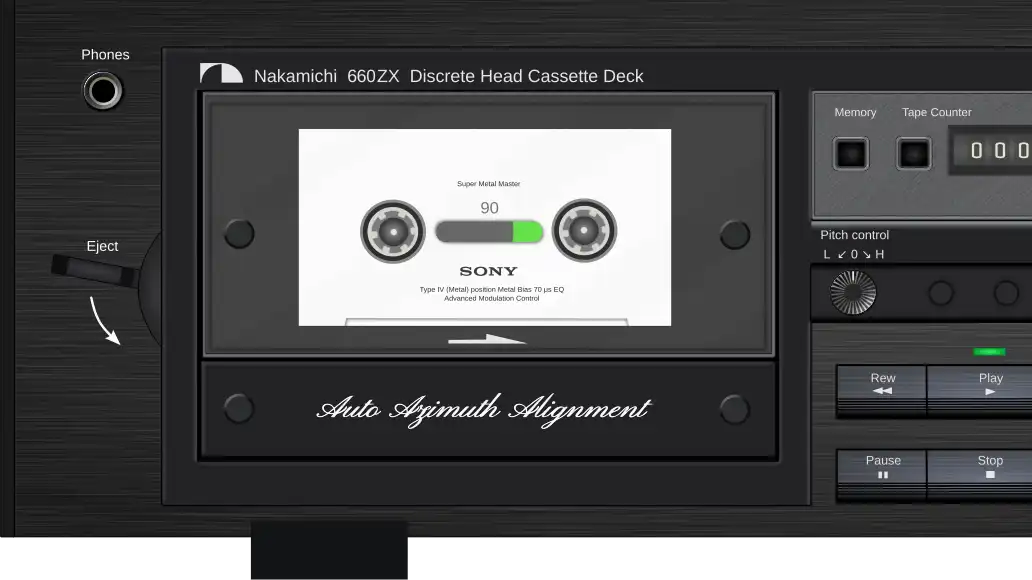

В 1979 году Nakamichi выпустила деку 660ZX, более доступную версию своих топовых моделей 670ZX и 680ZX. По прайс-листу она стоила $995. На передней панели красовалась гравировка «Auto Azimuth Alignment», та же надпись спустя три года получит и легендарный Dragon, одна из самых титулованных кассетных дек в истории. Но за одинаковым названием стоят два разных инженерных решения.

Зачем вообще нужен азимут

Магнитная головка читает и пишет сигнал через узкую щель шириной в несколько микрон. Чтобы верхние частоты не терялись, щель должна стоять строго перпендикулярно движению ленты. Чуть перекосило, и звук режет: верха глохнут.

Беда в том, что кассеты собирали разные заводы с разным допуском по геометрии корпуса. Лента внутри одной кассеты может идти чуть иначе, чем в другой. Дека, идеально настроенная под одну ленту, начинает мазать по азимуту на другой. Отсюда идея: подстраивать голову автоматически под конкретную вставленную кассету.

Как это устроено у 660ZX на самом деле

По сервис-мануалу узел автоазимута собран из двух частей. Первая, электронная плата (Auto Azimuth P.C.B. Ass'y), слушает сигнал с ленты и считает, куда доворачивать голову. Вторая, отдельный моторчик (Azimuth Alignment Motor Ass'y) со шкивом, валом и приводной проволокой, физически тянет за рычаг и доворачивает пластину крепления головки на нужный угол.

То есть коррекция не электронная, а самая настоящая механическая: мотор реально поворачивает узел головки на несколько градусов.

Работает это только один раз, перед записью. Вставили кассету, включили калибровочный переключатель, дека проиграла эталонный сигнал, электроника посчитала ошибку, мотор довернул голову. И всё. Дальше, пока идёт воспроизведение, механизм молчит. Разовая подгонка под конкретную кассету, не постоянное слежение.

А что у Dragon

Три года спустя, в 1982-м, вышел Dragon, деку до сих пор называют одной из лучших кассетных за всю историю. Азимут-коррекция там устроена иначе: непрерывный сервопривод, который подстраивает голову в реальном времени прямо во время воспроизведения, отслеживая сигнал постоянно, а не один раз перед записью.

На бумаге разница выглядит нюансом. На практике вот что она значит: 660ZX подогнался под кассету один раз и успокоился, а Dragon продолжает следить за лентой, пока она крутится, компенсируя даже неровности внутри одной и той же катушки.

И тут есть забавная нестыковка

У 660ZX три дискретные головки, а это обычно значит off-tape мониторинг: возможность сверять записываемый сигнал с уже записанным на ленте в реальном времени. Но именно эту функцию урезали. Три головки есть, а мониторинга нет, и для линейки Nakamichi того времени это считалось нетипичной экономией.

Забавно получается: на передней панели гравировка про автоматику мирового уровня, а рядом обычную базовую функцию срезали ради цены. Хотя на топовых моделях линейки она шла по умолчанию.

Источник: elektrotanya
