Loxjie A30: качественный настольный усилитель со встроенным ЦАПом и выходом на наушники

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

В прошлом обзоре я рассматривал старомодный музыкальный комбайн «SMSL Q5 Pro». На этот раз предлагаю взглянуть на более современное устройство китайской компании LOXJIE Audio. Усилитель LOXJIE A30 предлагает огромное количество функций и возможностей. A30 умеет принимать сигнал по usb, bluetooth, оптике, линейному и коаксиальному входу. Коробочка способна генерировать звук самостоятельно — на плате распаян полноценный цап ESS ES9023. Звук можно выводить как на пассивную акустику, так и на наушники. Обо всём по порядку.

Технические характеристики:

  • Номинальная потребляемая мощность от сети: 35 Вт
  • ОС: Windows, Mac OS X
  • Габариты: 151 х 170 х 38 мм
  • Материал корпуса: алюминий
  • Встроенный эквалайзер: да
  • Диапазон частот: 20 — 20000 Гц
  • Выходы: 2-x канальный (стерео), выход на сабвуфер, выход на наушники 6.35 мм
  • Входы: оптический, коаксиальный, USB (до 32 бит / 384 кГц), линейный, bluetooth
  • Напряжение питания: 24 В
  • Диапазон сопротивлений нагрузки: 4-8 Ом
  • Выход на наушники: 6.35 мм (100mW/32 ом)
  • Выходная мощность: 80 Вт x2 (4 Ом), 40 Вт x2 (8 Ом)
  • Коэффициент гармоник: 0.003 %
  • Пульт ДУ: есть
  • Соотношение сигнал/шум: 108 дБ
  • Схемотехника усилителя: полупроводниковый (транзисторы), усилитель класса D
  • Экран: IPS, цветной
  • Усилитель: MA 12070
  • DAC: ES 9023
  • Регулировка громкости: NJW1194
  • Ручная регулировка низких и высоких частот: да (от -10 dB до +10 dB)
  • Bluetooth: V5.0, с поддержкой aptX, чип Qualcomm QCC3008
  • Дистанция приёма: до 10 метров
  • Вес: 550 грамм
  • Защита: от перегрева, перегрузки по току

ПОКУПАЛ ЗДЕСЬ

Усилитель поставляется в крупной коробке из не самого плотного картона. В процессе транспортировки коробка немного помялась. Производитель решил перенести всю информацию в инструкцию. На упаковке нет характеристик, нет каких-либо громких заявлений, довольно скромное получилось оформление.

Внутри обнаружил вспененную вставку с тремя отсеками. Тут мы видим пульт дистанционного управления, блок питания, кабель USB, а так же сам металлический корпус, завернутый в тонкий непрозрачный пакетик. Пульт питается от двух аккумуляторов AAA (не входят в комплект поставки). Содержимое доехало в целости и сохранности.

Комплектация:

  • 1. Loxjie A30.
  • 2. Пульт ДУ.
  • 3. Блок питания 24 В/6.75A.
  • 4. Кабель USB — Micro USB.
  • 5. Инструкция.
  • 6. Гарантийный талон.
  • 7. Съёмная антенна.

Блок питания сразу же на наши розетки, без каких-либо переходников. БП 24 В/6.75A со съёмным кабелем, длиною около двух метров. Он не перегревается и работает достаточно стабильно.

Инструкция на китайском и английском языках. Довольно подробный мануал с описанием некоторых настроек экрана. Кабель обыкновенный: USB — Micro USB. Не забыли об антенне, она вкручивается по резьбе.

Пульт ДУ изготовлен из пластика. Задняя часть глянцевая, она собирает отпечатки пальцев и довольно быстро царапается. Верхняя вставка-матовая. Набор функций стандартный: можно переключать входы и выходы, настраивать эквалайзер, переходить в меню, пользоваться прокруткой. Кнопки «level» никак не задействованы.

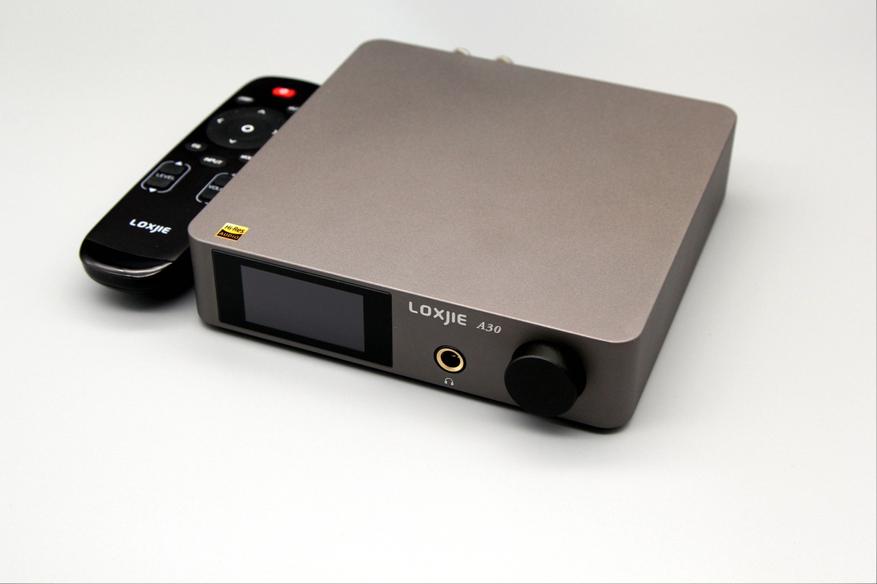

Габариты: 151 х 170 х 38 мм. Вес: 550 грамм. Устройство поставляется в металлическом алюминиевом корпусе. Дизайн приятный, в духе некоторых Android приставок со скругленными краями. Сборка шикарная, ничего не дребезжит, не болтается внутри корпуса. Разработчики хвастаются габаритами, и ведь действительно, усилитель не займёт много места на вашем столе. При желании его можно разместить вертикально, установив на боковую стенку. Покрытие матовое, очень приятное, пескоструйное. Быстрого доступа к плате тут нет. Все винты расположены снизу и на задней панели. Вид спереди: многофункциональное колесо, IPS дисплей, выход на наушники 6.35 мм. Колесико без стопора, с приятным четким кликом, с мягкой прокруткой. Экран яркий, но некоторые цветовые темы дают странный эффект — тяжело разглядеть что-либо.

Вид сзади: совмещенный линейный/коаксиальный вход, Micro USB, оптический вход, резьба под антенну, выход на пассивную акустику и сабвуфер, разъём питания 24V. Крепление акустического провода предусматривает подключение бананов, а так же зачищенного кабеля путем зажима. Если стоит задача вывести сигнал слабенькой звуковой карты, то достаточно подключиться по оптике. Так же есть возможность выбрать аналоговый RCA вход, подключив левый и правый канал.

Снизу четыре силиконовые ножки, винтики для разборки, а так же наклейка с серийным номером. Винты под шестигранник, выкрутив все шесть винтиков я смог извлечь металлическую крышку. Получить доступ к плате конечно же можно, но не всё так просто. Необходимо открутить винты на задней панели, раскрутить гайки под колесиком регулировки громкости и возле блютуз антенны. Но и это еще не всё, просто так плата не извлекается… изнутри её что-то удерживает.

Нажмите, чтобы развернуть

Громкость регулируется от 0 до 60. На экране в главном меню отображается: вход, частота дискретизации (BT) и громкость. В левом верхнем углу можно наблюдать маленькую иконку, она указывает нам на тот или иной выход. Нажав на колесо мы попадём в подробное меню. Входы и выходы переключаются в разделах «Input» и «Output». Переключение с акустики на наушники занимает пять секунд.

Раздел «Color» содержит в себе восемь цветовых оформлений. Я остановился на двух — cyan и white. Остальные темы слишком контрастные. Присутствуют заранее настроенные пресеты эквалайзера (Tone/Direct/Bass/Super Bass/Rock/Soft/Clear).

Есть ручная регулировка НЧ/ВЧ c шагом по 1 dB от -10dB до +10dB. Отключить и включить усилительно можно так же с помощью колеса (удерживать одну секунду). В настройках есть опция «dimmer». Данная функция позволяет отключить экран спустя пять секунд простоя. При желании её можно выключить, в таком случае экран будет гореть постоянно. Функция BT Clear позволит очистить все bluetooth соединения.

Перейдём к измерениям. Карточка Focusrite Scarlett 2i2 2nd Gen. АЧХ по bluetooth, АЧХ с отключенным эквалайзером и выкрученными низкими/высокими частотами. Если измерить с выключенным эквалайзером — получим довольно ровный график, с небольшим спадом на низких частотах. Спад незначительный — 1-1.5 децибела. По воздуху заметна некая волнистость, но общая картина особо не меняется. Значения ручной регулировки ВЧ/НЧ cоответствуют действительности, насколько выкрутили-столько и получим (плюс-минус).

Есть заранее настроенные пресеты. Я измерил каждый. Тут так же без нареканий, если написано «super bass» — получим мощные НЧ (синяя полоса), если выбираем direct — получим ровный график.

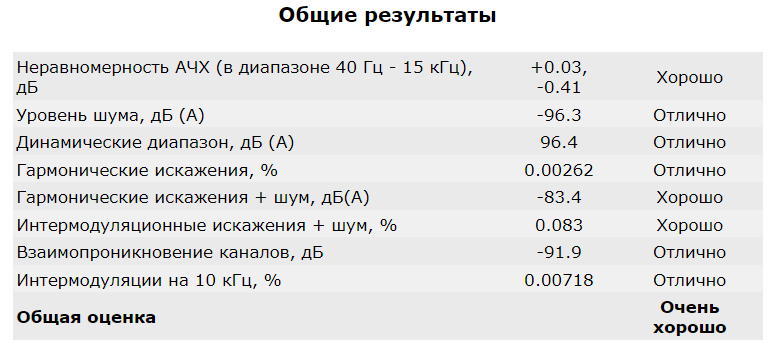

 Померил наушниковый выход (в роли источника звука выступил смартфон). Задействован USB вход (ЦАП+усилитель):

Герой обзора совместим с модулями гальванической развязки на основе чипа ADUM3160. Подобный модуль позволит снизить уровень помех и шумов. Вот такие значения у меня получились в паре с 3160, подключенным к ПК по USB (дешевая материнская плата + старинный блок питания).

Подал сигнал через линейный вход (в роли источника предусилитель Burson Swing в режиме «DAC»). Дополнительные замеры можно найти на audiosciencereview. Автор измерял мощность и получил честные 40 ватт на канал c нагрузкой 4 ом. С нагрузкой 8 ом — 18 ватт на канал.

По поводу совместимости с операционной системой Microsoft Windows. Тут всё довольно просто, на сайте можно найти информацию, в которой говорится об отсутствии совместимости и поддержки Windows 7, Windows 8 и Windows 8.1. Дополнительные драйвера для Windows 10 не потребовались. Из коробки получилось выбрать максимальное разрешение (32/384). Loxjie A30 определяется как «TX 384Khz Hifi Type-C Audio».

Начинка оглашена на сайте компании:

  • DAC: ESS ES9023
  • Регулировка громкости: чип NJW1194
  • Усилитель: MERUS MA12070
  • Bluetooth: QCC3008
  • Аудиофильские конденсаторы Nichicon

Полная разборка в этом видео.

После нескольких часов использования корпус остаётся холодным. Для подключения по воздуху выбираем в настройках BT вход и далее переходим к смартфону. На смартфоне выбираю нужный мне источник и подключаюсь к нему. Процедура стандартная, занимает буквально 20-30 секунд. Качество соединения хорошее, но лишь в пределах заявленных 10 метров. Пробовал ходить со смартфоном по квартире (1 бетонная стена + 2 двери), в итоге остался доволен качеством сигнала. За беспроводную связь отвечает чип Qualcomm QCC3008.

Характер звучания во многом зависит от того или иного сценария подключения. При USB подключении задействован встроенный ЦАП и усилок. Звук ровный, детальный, сбалансированный и прозрачный. Порадовала проработка нюансов на ВЧ, подача скорее воздушная, с хорошим разрешением. Акценты отсутствуют, бас аккуратный, очень точный, а высокие частоты — прозрачные и протяженные. Манера подачи удивляет, в бюджетном сегменте такое редко встретишь. Впечатлила связка с акустикой Dali Oberon 1. Наушниковый выход так же порадовал — имеем 100 mW на 32 ом нагрузки. Это не так много, но мне хватает. Можно подключать некоторые полноразмерные наушники с планарным излучателем (Hifiman Sundara), за исключением совсем уж тугих моделей. Громкости достаточно, даже остаётся некоторый запас. Я держал в руках усилки Daart Audio, в плане подачи герой обзора имеет что-то общее с топовым комбайном «Daart Aquila».

Если выбираем тот же «линейный вход», подключаясь к маломощному источнику — вот тут заметны некоторые различия. Звук получается более сочным, массивным, плотным. Хорошо себя зарекомендовала связка с предусилителем «Burson Audio Swing». Предусилитель позволяет отключить все ненужные функции и активировать режим чистого ЦАПА, подав сигнал на усилитель. Мощности хватает для озвучки небольшого помещения, в зависимости от характеристик акустической системы. Для огромных помещений такие усилки брать не стоит, тут всё и так понятно. A30 рассчитан на доступную акустику, установленную в небольшой комнате. Bluetooth соединение конечно же скрадывает некоторые нюансы высоких частот, но и здесь мы получим  довольно сносное качество.

Плюсы.

  • Компактный металлический корпус
  • Идеальное качество сборки
  • Быстрое переключение с акустики на наушники
  • Удобное управление, понятное меню
  • Хорошее качество звучания
  • 2 в 1 (ЦАП + усилитель в одном флаконе)
  • Есть все нужные входы и выходы
  • Пульт дистанционного управления
  • Нет нагрева
  • Большое количество настроек (темы, эквалайзер, ручная регулировка низких и высоких частот)
  • Запоминает все настройки

Минусы, придирки, недостатки.

  • В комплекте нет переходника 6.35 мм на 3.5 мм для наушников
  • Совмещенный аналоговый и коаксиальный вход
  • Нет драйверов для Windows 7, 8, 8.1

НАСТОЛЬНЫЙ УСИЛИТЕЛЬ lOXJIE A30 В ОФИЦИАЛЬНОМ МАГАЗИНЕ ПРОИЗВОДИТЕЛЯ

Мнение.

Loxjie A30 — прекрасный музыкальный комбайн, который может выступать в роли самостоятельного устройства, благодаря встроенному чипу ESS Sabre. Да, тут все заточено под несколько иные задачи, но в итоге мы получаем полностью самостоятельное устройство. Тут есть не только выход на пассивную акустику, но и разъём для наушников. Есть все необходимые входы и выходы для домашнего применения, этого более чем достаточно. Отдельно хочется отметить меню с дополнительными настройками — чего там только нет. Это различные темы, готовые пресеты эквалайзера, ручная регулировка частот, отключение подсветки экрана по истечению определенного времени. Ну и конечно же стоит похвалить звук — отличное взрослое звучание с шикарной детализацией на всем диапазоне. Спасибо за внимание.
