Как швейцарский бобинник Stellavox SP 8 менял формат с моно на стерео

Сдвиг фазы между каналами на частоте 10 000 Гц при отклонении магнитного зазора воспроизводящей головки всего на 3 угловые минуты превышает 90°, что полностью разрушает моносовместимость стереофонограммы. В студийной практике юстировка тракта магнитофона всегда представляла собой строгую лабораторную процедуру: оператор заряжал измерительную ленту ЛИЧ с опорными сигналами 1 000 Гц и 10 000 Гц, подключал двухканальный осциллограф по фигурам Лиссажу и немагнитной керамической отверткой калибровал винты азимута. Попытка выполнить подобную регулировку на выездных киносъемках или в полевом репортаже под дождем гарантированно выводила аппарат из строя.

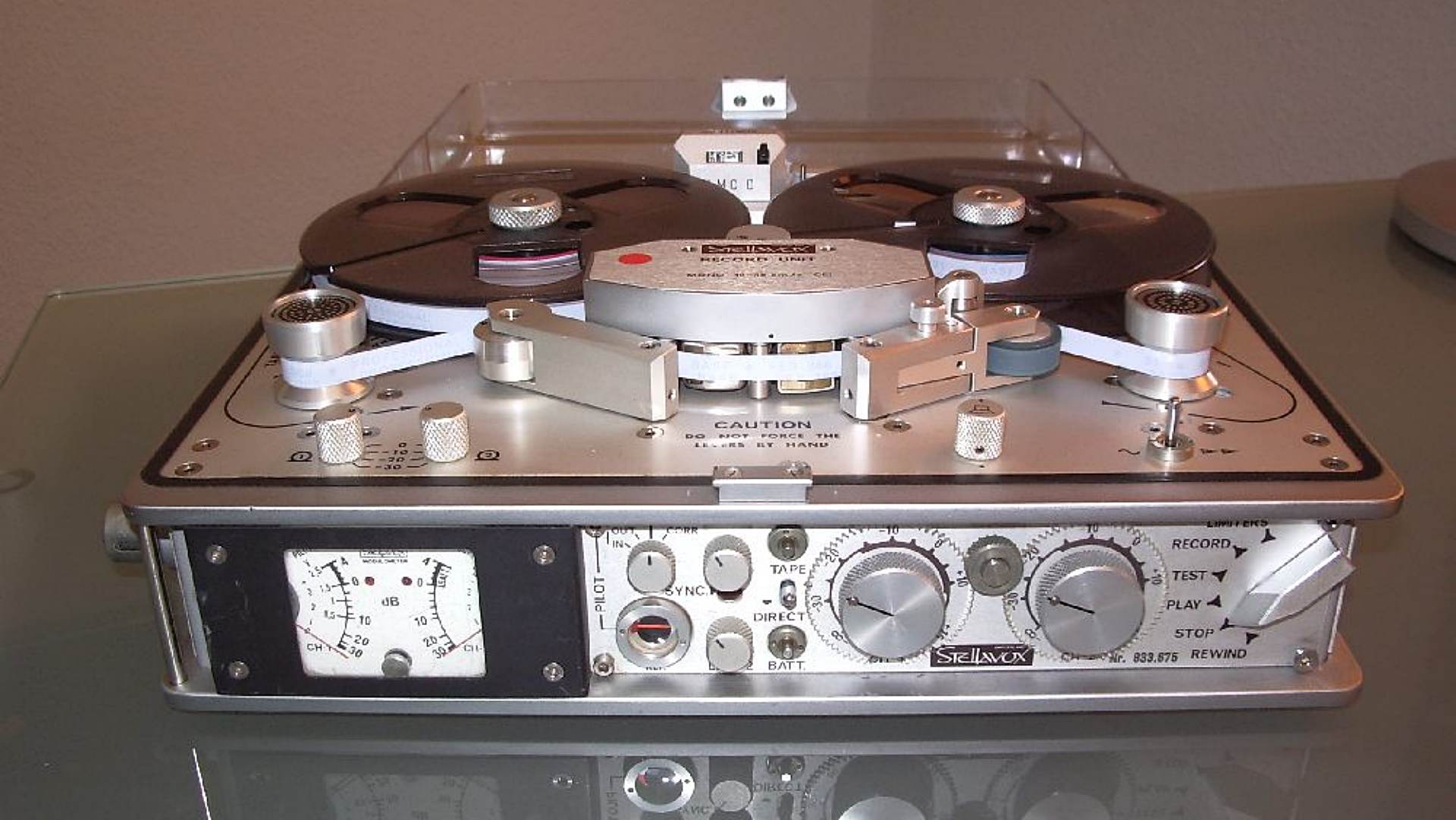

Тем не менее в 1975 году швейцарский портативный катушечник Stellavox SP 8 массой 4,9 кг позволял перейти с монофонического формата на двухдорожечный стереофонический за 15 секунд прямо на съемочной площадке. Оператор не прикасался к подстроечным элементам на основной плате и не доставал из кофра контрольные ленты. Конструктор Жорж Келле отказался от традиционного взгляда на блок головок как на пассивную деталь и превратил его в самостоятельный автономный узел со встроенными параметрическими цепями.

В портативной звукозаписи того периода господствовал жесткий стандарт: для записи диалогов с синхросигналом для кинокамеры требовался монофонический тракт на всю ширину ленты 6,3 мм, а для записи интершумов и музыки — двухканальный стереотракт. Индуктивность обмотки монофонической головки составляла около 100 мГн, тогда как узкая стереоголовка на полдорожки обладала совершенно иным импедансом и требовала другого тока подмагничивания на частоте генератора 100 кГц. При простой механической переброске проводов уровень нелинейных искажений подскакивал с паспортных 0,8% до 4%, а амплитудно-частотная характеристика на скорости 19 см/с теряла верхний регистр уже на отметке 10 000 Гц.

Архитектура автономного картриджа со встроенной калибровкой

Главный конкурент Stellavox — швейцарская фирма Nagra под руководством Стефана Кудельского — решала эту проблему прямолинейно. Они производили монофонический аппарат Nagra 4.2 и стереофонический Nagra IV-S как два полностью независимых магнитофона в отдельных фрезерованных корпусах. Если оператору требовалось записать синхронное моноинтервью, а затем стереофоническую атмосферу, съемочная группа была вынуждена возить с собой оба аппарата, удваивая вес носимого комплекта с 6 кг до 12 кг без учета тяжелых батарейных блоков.

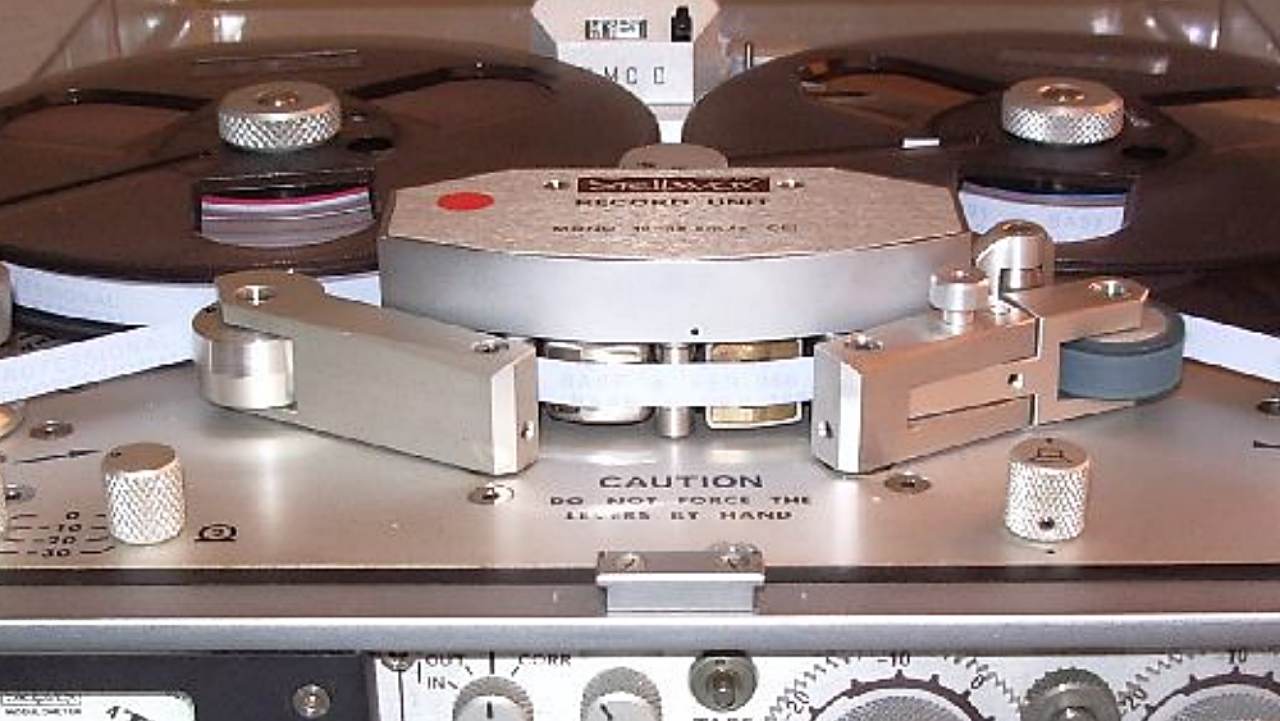

Жорж Келле пошел по пути модульной интеграции, создав быстросъемный картридж. Внутри фрезерованного силуминового корпуса блока головок размещались три головки: стирания, записи и воспроизведения. Заводская юстировка исключала необходимость регулировки азимута, высоты и угла наклона в полевых условиях: сердечники выставлялись на прецизионном оптическом стенде фабрики в Отриве и фиксировались резьбовым герметиком.

Решающее техническое отличие картриджа Stellavox заключалось в компоновке электрических цепей. В полость за экранирующими перегородками инженеры установили миниатюрную плату с прецизионными пассивными цепочками частотной коррекции стандартов CCIR и NAB, а также независимыми подстроечными резисторами тока подмагничивания. Модуль монофонической записи нес в себе собственные формирователи АЧХ и контуры синхросигнала Pilotone, а стереомодуль содержал раздельные фильтры для левого и правого каналов.

Картридж функционировал по принципу сменного оптического объектива со встроенной памятью калибровочных данных: корпус магнитофона предоставлял лишь базовый стабилизированный привод и линейный тракт усиления, а всю частотную специфику определял сам сменный блок.

Механическое сопряжение и коммутация тракта

Для замены блока на передней панели Stellavox SP 8 требовалось открутить один центральный винт с накатанной головкой. На нижней плоскости модуля находилась позолоченная ножевая контактная группа, рассчитанная на прямое сопряжение с ответной колодкой на шасси аппарата.

При установке стереокартриджа ножевые контакты не просто передавали сигнал с головок на предварительные усилители с уровнем шума не более 0,5 мкВ, но и автоматически переключали внутреннюю логику шасси. Питание подавалось на второй канал индикации уровня, тракт мониторинга в наушниках переходил в стереорежим, а генератор тока подмагничивания нагружался точно на те контуры, которые были распаяны и отрегулированы внутри установленного блока.

Замена занимала три движения: ослабить винт, вынуть монофонический картридж Neo-Pilot, вставить стереокартридж Synchrotone и затянуть фиксатор пальцами. Сквозной канал записи и воспроизведения сразу выдавал паспортные параметры: неравномерность характеристики укладывалась в диапазон +-2 дБ от 30 Гц до 16 000 Гц на скорости 19 см/с, а на скорости 38 см/с полоса пропускания расширялась до 22 000 Гц при отношении сигнал/шум 70 дБ. Никаких отверток и тестовых лент звукооператору не требовалось.

Эксплуатационный барьер прецизионной механики

Техническое решение Келле обеспечивало звукооператору недостижимую для других систем гибкость: один компактный корпус весом 4,9 кг перекрывал весь спектр задач кинопроизводства и выездной фиксации звука. Однако в условиях реальной полевой работы модульность натолкнулась на ограничения физики контактных пар.

Микроминиатюрный многопиновый разъем с межконтактным расстоянием менее 2 мм регулярно подвергался воздействию внешней среды при сменах блоков на открытом воздухе. Микроскопическая пыль, влага или соринка на позолоченном выводе головки воспроизведения, где амплитуда полезного сигнала составляет доли милливольта, приводили к скачкообразному росту шумов и контактным потерям.

Монолитные репортажники Nagra с массивными переключателями и неразъемной распайкой головок экранированным проводом непосредственно к входу предусилителя переносили сырость, песок и механические нагрузки без сбоев тракта. Киноиндустрия предпочла возить избыточный вес и надежность цельного узла вместо изящества быстрой модульной перестройки. Инженерное решение Stellavox SP 8 доказало возможность интеграции студийной схемотехники в карманный модуль, оставив аппарат редким образцом бескомпромиссного точного приборостроения.
