Как одна деталь превратила топовый Walkman WM-F404 в неремонтопригодный хлам

Через 4 с после нажатия клавиши воспроизведения кассетный плеер Sony Walkman WM-F404 отключает двигатель. Внутри корпуса раздаются четыре щелчка, приемная катушка не начинает вращение, а автоматика отводит каретку с головками назад. Причина блокировки — трещина на пластиковом кольце толщиной 0,35 мм. Без часовой лупы повреждение не разглядеть, но оно делает устройство полностью нерабочим.

На вторичном рынке эту модель продают в среднем за 10 000-14 000 руб. со стандартным комментарием: «состояние идеальное, мотор крутит, требуется только замена пассика». Новый владелец снимает крышку, ставит резиновое кольцо привода сечением 0,7 мм, убирает налет с тонвалов и включает воспроизведение. Механика снова издает четыре щелчка и сразу отключается.

В такой ситуации часто проверяют целостность гибкого шлейфа или контакты переключателей. Однако замеры показывают, что контрольные напряжения в норме, кнопки исправны, а микропроцессор выполняет алгоритм без сбоев. Проблема кроется в механической части, которую разработчики переусложнили в попытке уменьшить габариты.

Борьба за толщину корпуса 24,8 мм

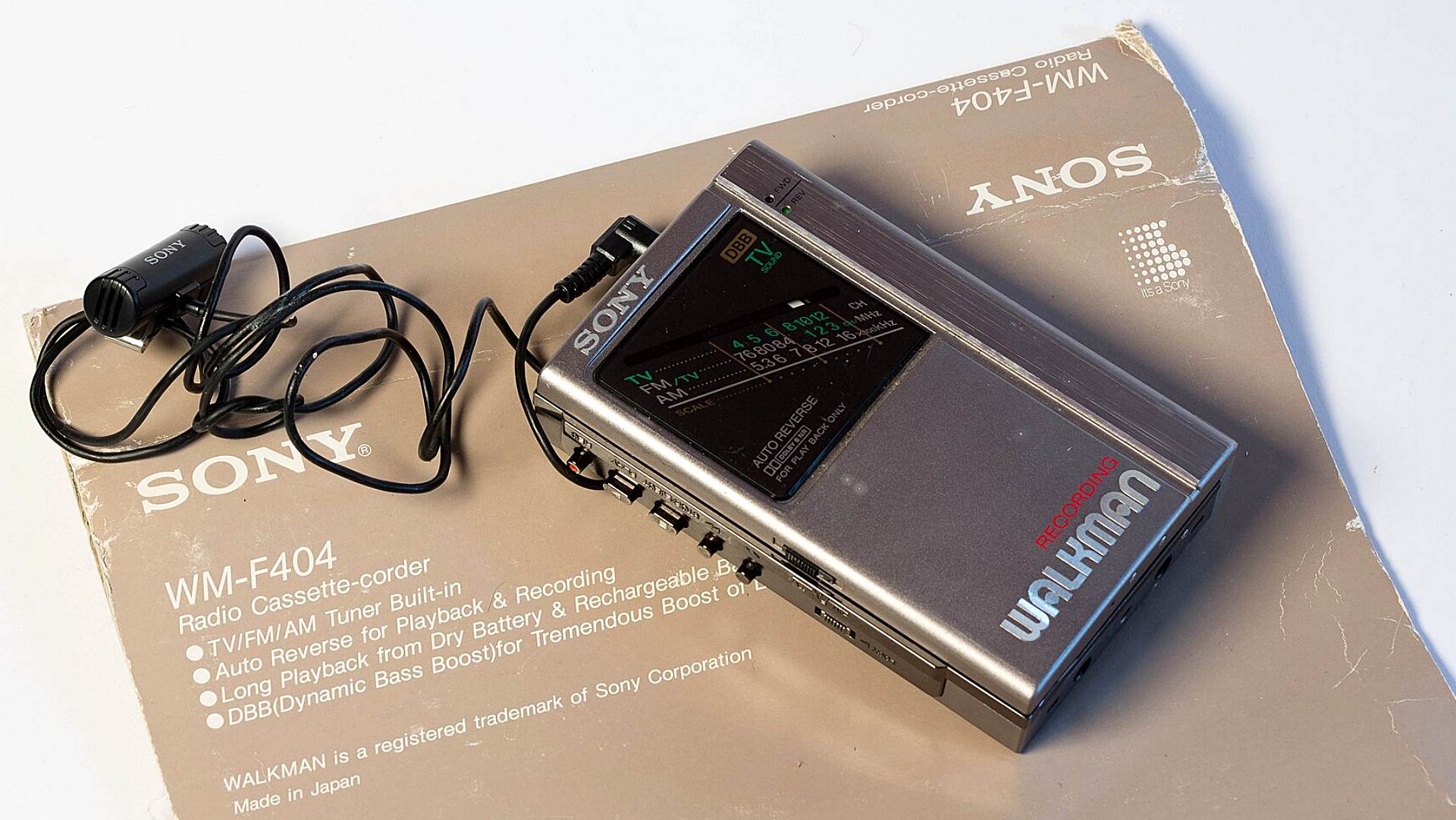

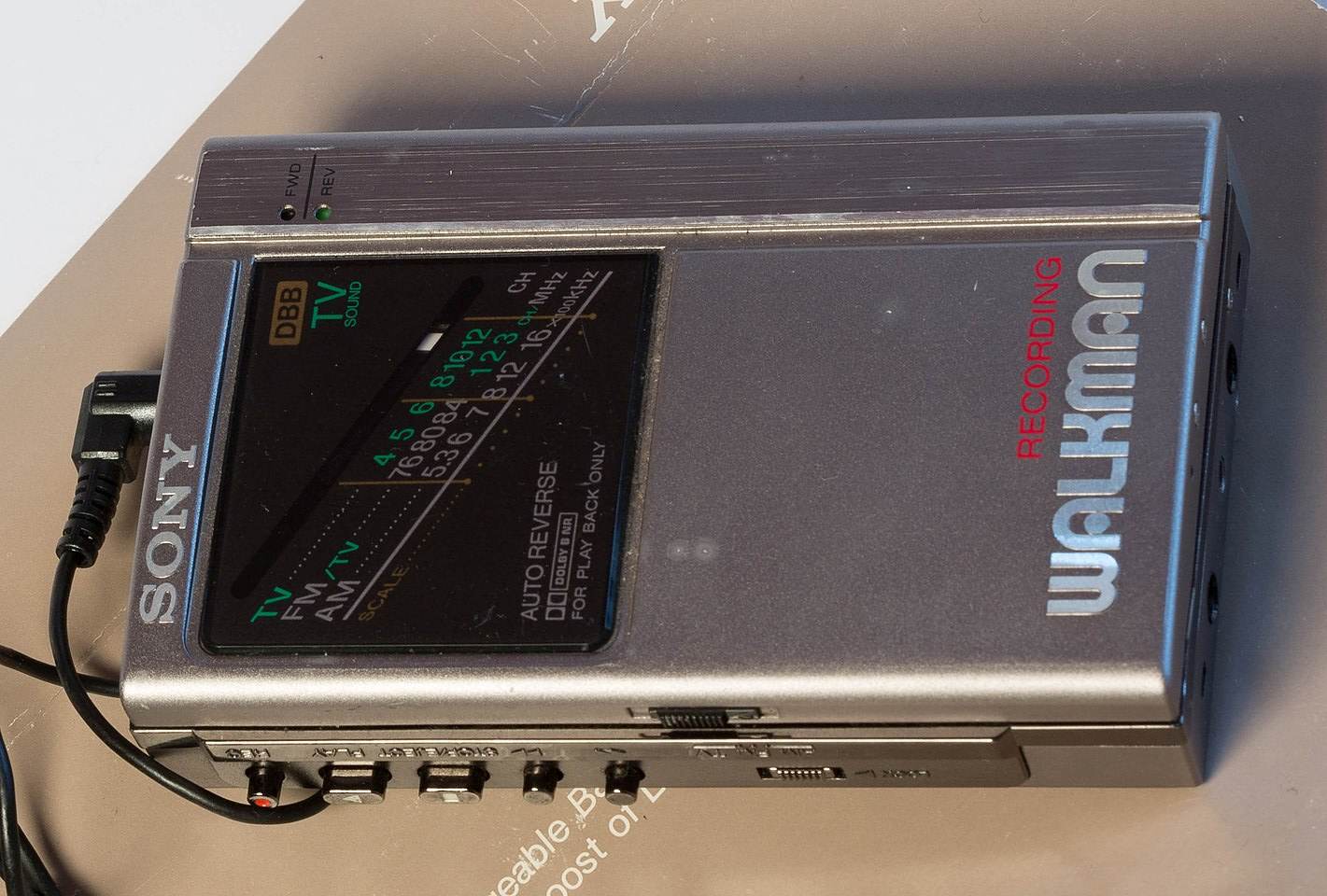

Модель WM-F404 выпустили в 1988 году в качестве флагмана портативной линейки. В плеер встроили полный набор опций того периода: металлический корпус, автореверс, трехдиапазонный радиоприемник и стереозапись. Чтобы уместить все компоненты в габариты 108x74 мм при толщине 24,8 мм и массе 260 г, свободный объем внутри сократили до предела.

В обычных кассетниках блок подмотки ленты устроен просто: широкая передаточная шестерня, фетровое кольцо для проскальзывания и стальная пружина. Такая конструкция имеет диаметр около 15 мм и высоту от 5 мм. В плоском корпусе WM-F404 эта деталь упиралась бы в плату радиоприемника и поворотный кронштейн магнитной головки.

Ради экономии места конструкторы спроектировали узел Reel Table Assembly с внешним диаметром 7,2 мм и толщиной менее 2 мм. В одну неразборную конструкцию объединили зубчатый венец, ось и фрикционную муфту. Основой служила точеная латунная ступица, на которую напрессовали пластиковое зубчатое кольцо из полиацеталя. На новом плеере узел обеспечивал стабильную тягу ленты.

Физика неизбежного разрушения

Просчет проявился через тридцать лет. Полиацеталь устойчив к трению, но со временем дает объемную усадку на 1,5-2,0%. Если пластиковая деталь свободно надета на ось, она равномерно уменьшается в диаметре, сохраняя геометрию.

В узле WM-F404 пластиковый обод плотно напрессован на латунный сердечник. Металл за годы не изменил своих размеров. Полимер пытается сжаться, жесткая втулка удерживает посадочный диаметр, и в материале накапливается механическое напряжение.

Разрыв происходит на самом тонком участке — во впадине между зубьями, где толщина стенки равна 0,35 мм. Образуется щель шириной 0,1-0,2 мм. Этого смещения достаточно, чтобы шаг между соседними выступами увеличился. Передаточная шестерня упирается в деформированный зуб и заклинивает кинематическую цепь. Датчик движения фиксирует остановку подкассетника, и процессор через 4 с снимает питание с мотора, чтобы не повредить магнитную ленту.

Почему узел нельзя починить в мастерской

В плеерах серии Sony DD похожую проблему давно научились устранять: центральное зубчатое колесо вытачивают из латуни или копируют методом литья из полиуретана. С узлом WM-F404 такой ремонт не работает.

Первая причина — мелкий шаг зубьев с модулем менее 0,3 при диаметре детали 7,2 мм. На фотополимерном 3D-принтере напечатать замену технически возможно, но смола не обладает нужной вязкостью: зубья обламываются при первой попытке перемотать кассету С-90. Нарезка венца из бронзы на зубофрезерном станке обходится в 12 000-15 000 руб., что сопоставимо со стоимостью аппарата на вторичном рынке.

Вторая причина — конструкция встроенного фрикциона. Латунная ступица должна проскальзывать относительно внешнего венца со строго заданным усилием. Если зафиксировать детали клеем или выточить монолитное колесо, узел перестает пробуксовывать. Приемный подкассетник начнет тянуть ленту напрямую от двигателя. Пленка толщиной 12 мкм растянется, а коэффициент детонации вырастет до неприемлемых значений.

Использовать донорские детали тоже не удается: за прошедшие десятилетия пластик растрескался практически на всех выпущенных плеерах этой серии.

Рабочие экземпляры продают по 40 000-50 000 руб. только тогда, когда полимер случайно избежал критических напряжений при фабричной запрессовке. При этом простые магнитофоны тех же лет толщиной 35 мм со штампованным шасси работают после замены пассика за 150 руб. Стремление инженеров уменьшить толщину корпуса сделало флагманскую модель неремонтопригодной.

Многие портативные устройства прошлых лет выходят из строя не от износа, а из-за разницы в физических свойствах сопряженных материалов.
