Дизайнерский эксперимент 1975 года: чем кассетная дека Akai GXC-710D отличается от конкурентов

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

В 1975 году японская компания Akai представила кассетную деку GXC-710D. В рознице она стоила 79 800 иен. Большинство производителей тогда делали кассетные магнитофоны по стандартной схеме: основные клавиши управления лентопротяжным механизмом шли строго под кассетоприёмником. Инженеры Akai от привычной компоновки отошли и придумали для этой деки свои эргономические и технические решения.

Вместо традиционной раскладки применили фронтальную центральную систему управления, Center Control System. Клавиши режимов и сопутствующие органы управления сдвинули в центр передней панели. Кроме того, у модели двухшаговый механизм извлечения кассеты, линейный механизм перемещения блока головок и система двойного независимого привода.

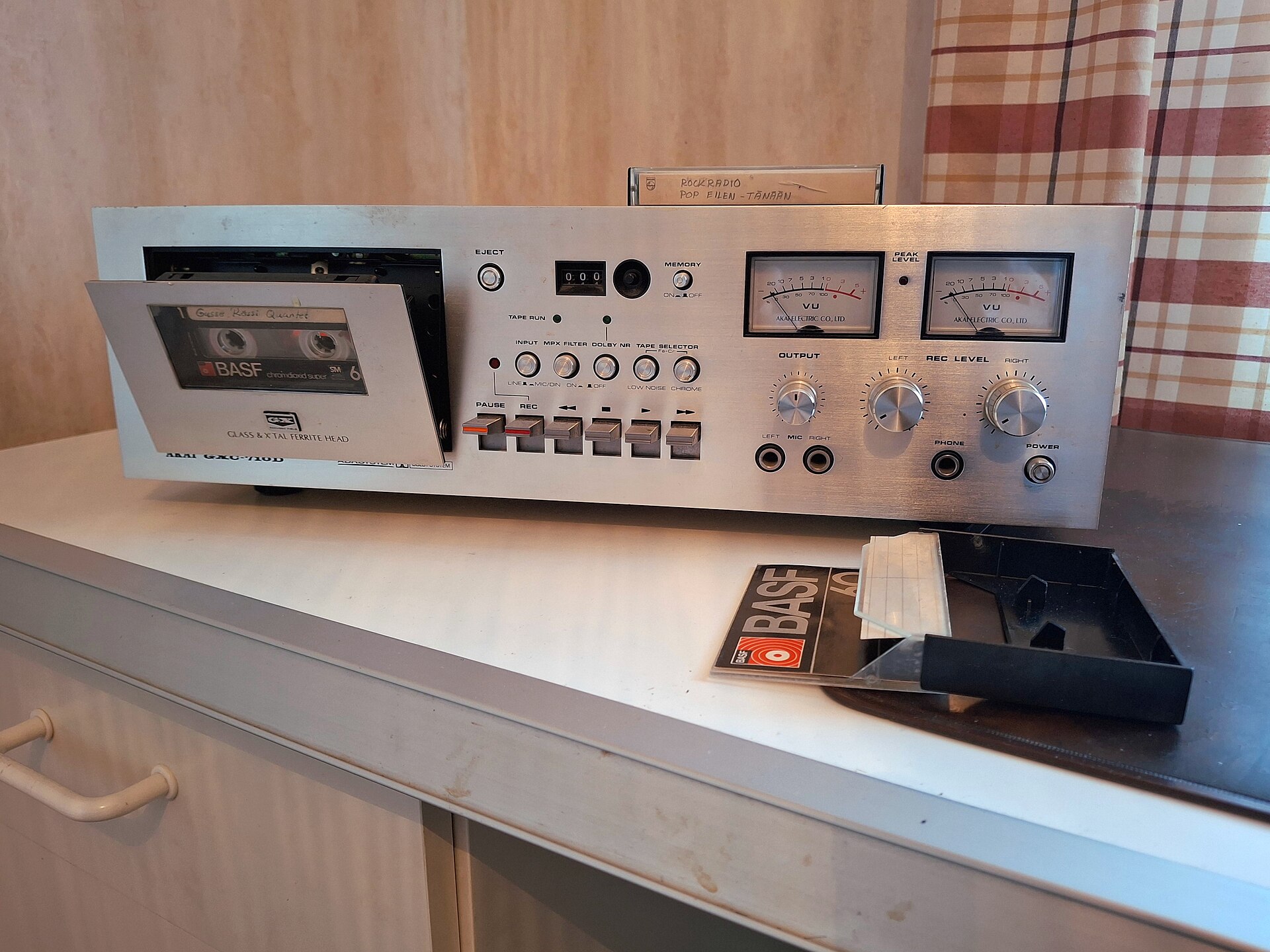

Автор: Mikko J. Putkonen / CC BY 4.0 Источник: commons.wikimedia.org

Управление в центре и прямое переключение режимов

Сразу бросается в глаза, что кассетоприёмник и блок клавиш в GXC-710D разнесены. У большинства дек середины и второй половины 1970-х кнопки воспроизведения, перемотки и записи располагались прямо под кассетным отсеком. Здесь блок клавиш (пауза, запись, перемотка назад, воспроизведение, быстрая перемотка вперёд) помещён в центр передней панели. Там же стоят счётчик расхода ленты, индикатор вращения, переключатели типа кассеты и кнопка включения памяти перемотки. Для своего времени компоновка выглядела необычно.

Работу с лентопротяжным механизмом упростили системой прямого переключения режимов, Direct Function Change Control. Что она даёт? Режимы движения ленты переключаются без предварительного нажатия на «стоп». Пользователь одним нажатием кнопки переходит от воспроизведения к ускоренной перемотке или меняет направление движения ленты.

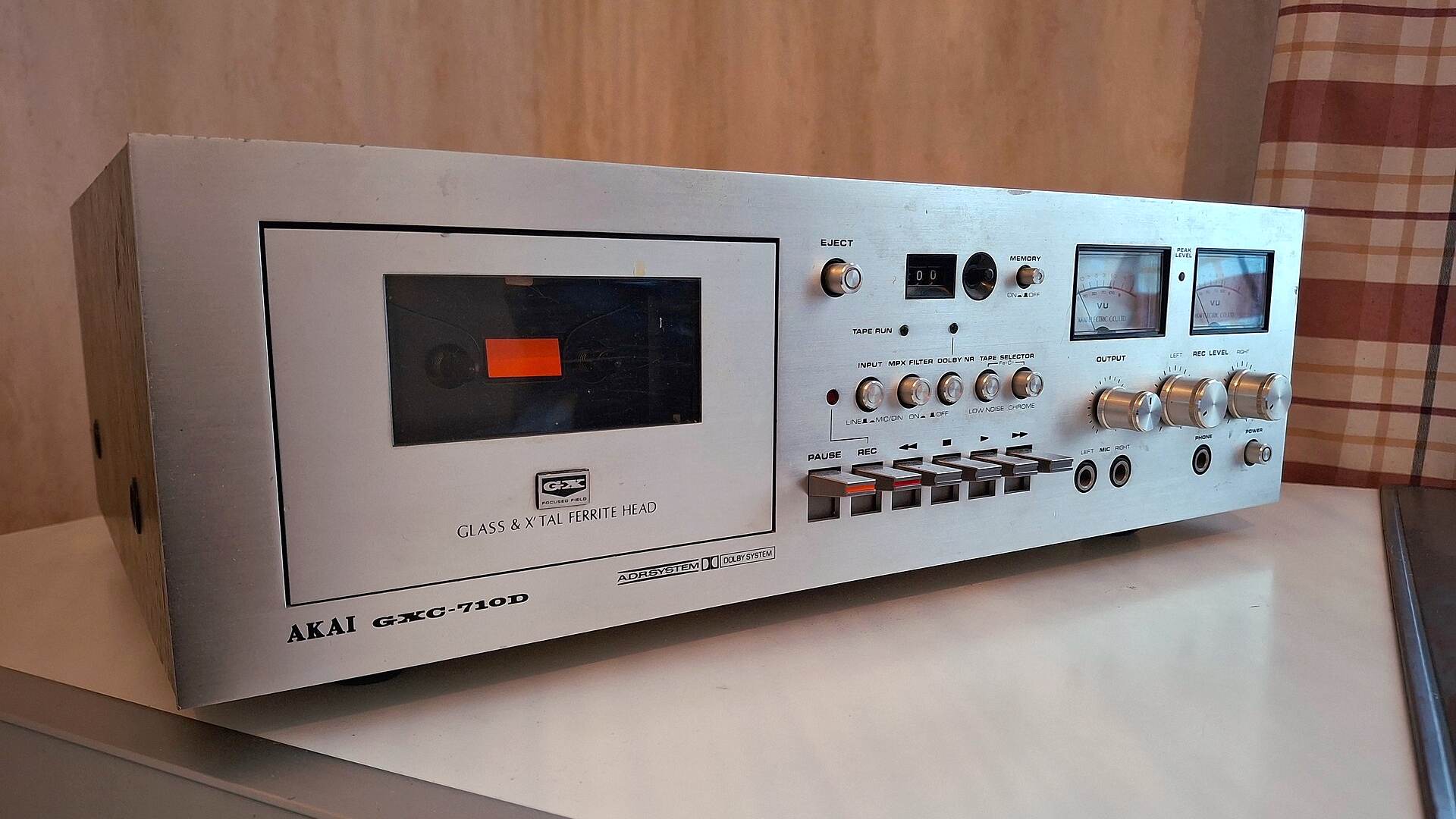

Автор: Mikko J. Putkonen / CC BY 4.0 Источник: commons.wikimedia.org

Двухшаговый эжектор и узел головок

Держатель кассеты оснащён двухшаговым механизмом извлечения. При нажатии на клавишу Eject крышка сначала выдвигается вперёд, к пользователю, а потом сильно наклоняется. Такой двухэтапный ход облегчает и установку, и извлечение компакт-кассеты. Внутри кассетного узла есть ещё механическая защита от обратной установки: вставить кассету неправильной стороной не получится.

Блок магнитных головок смонтирован на линейном механизме перемещения. Он удерживает блок в строго фиксированном положении, без люфтов и смещений, на протяжении всех циклов работы. Головки плавно подводятся к ленте, а механические допуски соблюдаются точно.

Механика привода и электроника

Дека весит 8,8 кг: внутри много металла и минимум пластиковых деталей. Силовой агрегат здесь четырёхполюсный гистерезисный синхронный двигатель переменного тока, такие же ставили в катушечные магнитофоны. Для кассетной деки выбор серьёзный. В лентопротяжном механизме работает система двойного независимого привода: маховик тонвала и шкив подмотки приводятся отдельно. Лишней боковой нагрузки на тонвал нет, и коэффициент детонации держится на уровне 0,08 % WRMS.

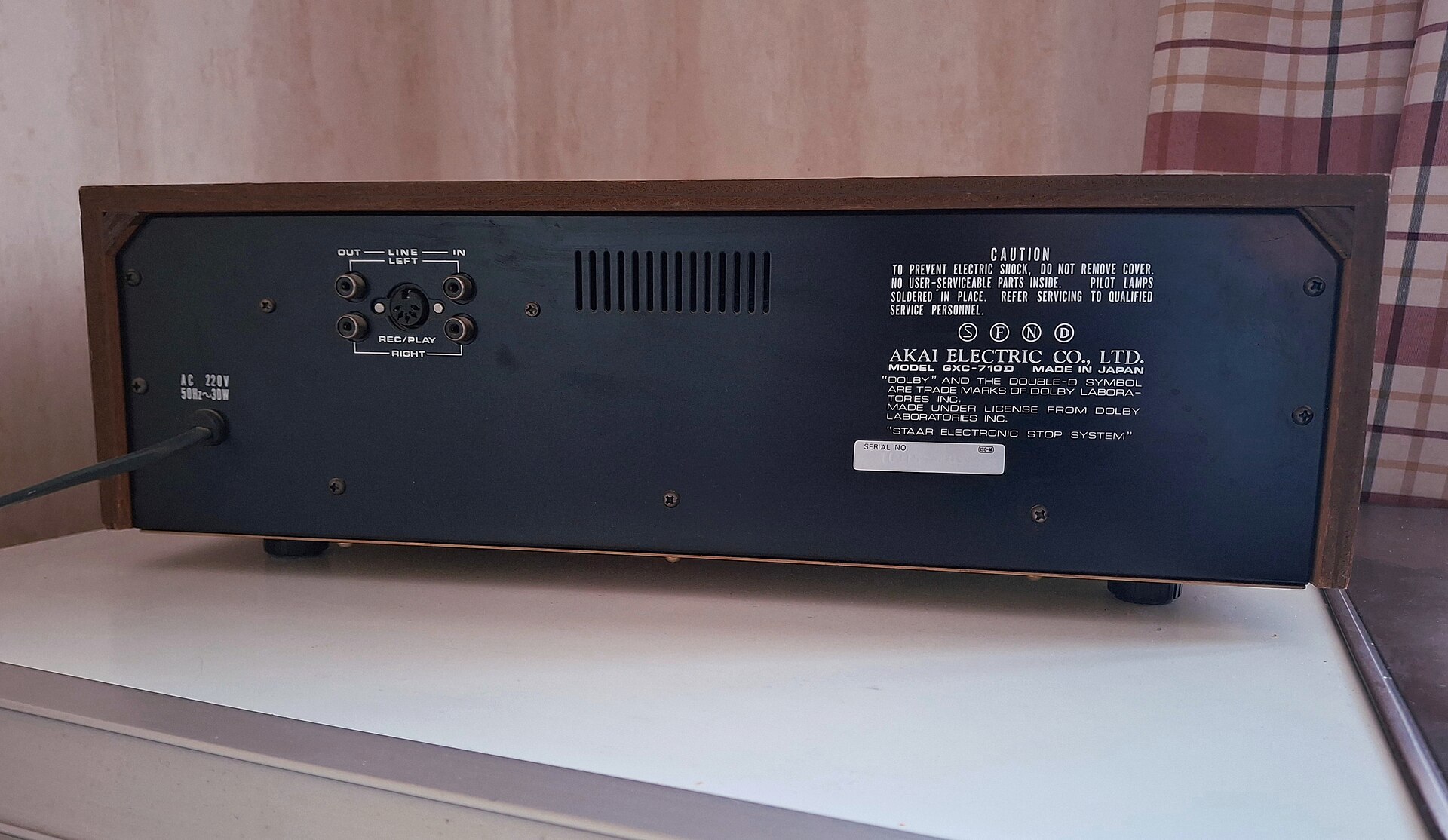

Автор: Mikko J. Putkonen / CC BY 4.0 Источник: commons.wikimedia.org

Записывающе-воспроизводящая стеклоферритовая головка GX имеет зеркальную полировку поверхности, не боится износа и не копит пыль. За обработку звука отвечает фирменная система ADR: она корректирует эквалайзер записи на высоких частотах в зависимости от уровня сигнала и не даёт появиться искажениям Никаидо от насыщения ленты. Помимо ADR, в деке есть блок Dolby NR и отключаемый фильтр MPX для записи FM-передач. Трёхпозиционный селектор переключает подмагничивание, эквалайзер и уровень записи для кассет Low-Noise, Chrome и Ferrichrome. На передней панели стрелочные VU-метры с подсветкой, индикатор пикового уровня на +7 дБ, регулируемый линейный выход, разъём для наушников и микрофонные входы. Набор для деки 1975 года солидный.

Изображение в превью:
Автор: Mikko J. Putkonen / CC BY 4.0
Источник: commons.wikimedia.org
