Почему у Boeing 777X складываются законцовки крыла: инженерный компромисс между аэродинамикой и инфраструктурой

Ключевой конструктивной особенностью Boeing 777X стала система складных законцовок крыла, позволяющая сочетать увеличенную площадь несущей поверхности в полёте с совместимостью с существующей аэропортовой инфраструктурой. В развёрнутом положении размах крыла достигает 71,75 метра, что обеспечивает рост аэродинамического качества за счёт увеличения удлинения крыла до значения 10. Для сравнения, у предшественника 777-300ER этот показатель ниже.

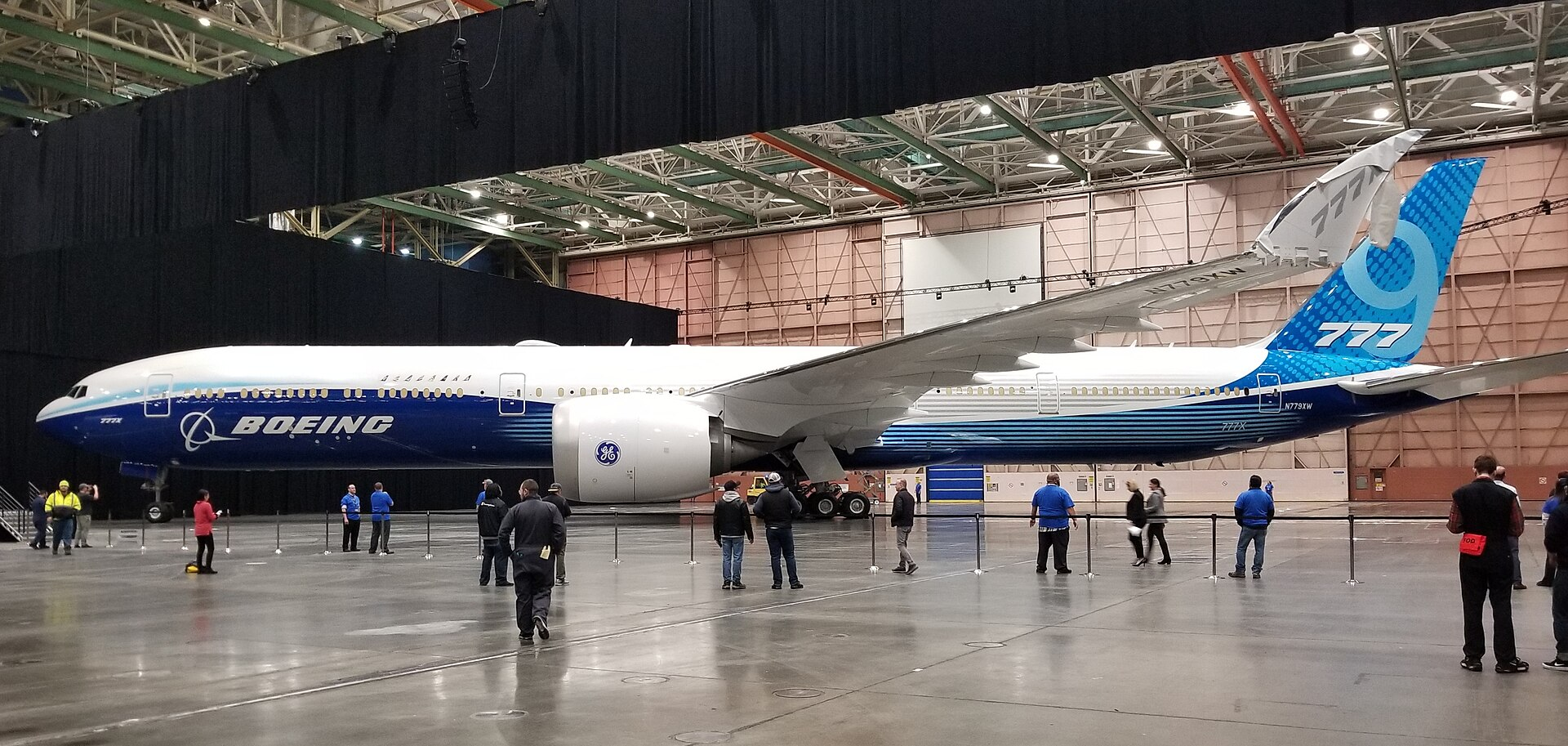

При движении по рулёжным дорожкам и стоянке законцовки переводятся в вертикальное положение, сокращая габарит по размаху до 64,85 метра. Это позволяет эксплуатировать самолёт на аэродромах категории Code E, где предельно допустимый размах составляет 65,23 метра. Без применения складной конструкции 777X не смог бы работать на тех же перронах, что и предыдущие модели семейства 777.

Механизм складывания управляется пилотами из кабины через выделенный переключатель на верхней панели. Процесс перевода законцовок из одного положения в другое занимает около 20 секунд и завершается механической фиксацией. Перед взлётом экипаж переводит законцовки в рабочее положение, аналогично выпуску закрылков. После посадки, перед началом руления, система возвращает их в сложенное состояние.

Конструктивно крыло 777X базируется на силовом наборе, унаследованном от предыдущего поколения, однако усилено титановыми элементами для восприятия возросших нагрузок. Применение композитных материалов в конструкции крыла позволяет снизить массу при сохранении прочности. Система привода, разработанная компанией Liebherr, включает угловой редуктор, силовой привод и набор исполнительных механизмов — это первое в гражданской авиации решение такого рода, сертифицированное для коммерческой эксплуатации.

Увеличение удлинения крыла и оптимизация аэродинамической формы способствуют снижению расхода топлива и объёма выбросов на 20% по сравнению с предыдущими моделями семейства. Также отмечается уменьшение уровня шума на 40% и снижение эксплуатационных расходов примерно на 10% относительно конкурирующих решений. Эти показатели достигаются за счёт комплексной работы над аэродинамикой, включая применение складных законцовок как ключевого элемента конструкции.

Система не требует вмешательства наземных служб: все операции выполняются экипажем в штатном цикле подготовки к вылету и после посадки. Механизм прошёл сертификационные испытания, подтверждающие его надёжность при многократных циклах срабатывания в условиях реальной эксплуатации.
