Почему Subaru и Porsche до сих пор не отказались от оппозитных моторов

Если оценивать двигатель только по положению цилиндров, оппозитная схема выглядит почти идеальной. Поршни движутся навстречу друг другу и частично уравновешивают создаваемые ими силы. Невысокий блок можно разместить ближе к дороге, снизив центр тяжести автомобиля. По продольным размерам такой мотор также получается сравнительно компактным.

Однако под капотами большинства легковых автомобилей установлены рядные трёх- и четырёхцилиндровые двигатели. Оппозитная схема сохранилась лишь у нескольких производителей и в отдельных классах техники. Причина заключается не в одном серьёзном недостатке, а в совокупности компромиссов. Выигрывая в высоте и плавности работы, такой двигатель занимает больше места в ширину, требует двух головок блока и заставляет проектировать вокруг себя значительную часть автомобиля.

Поршни движутся в противоположные стороны

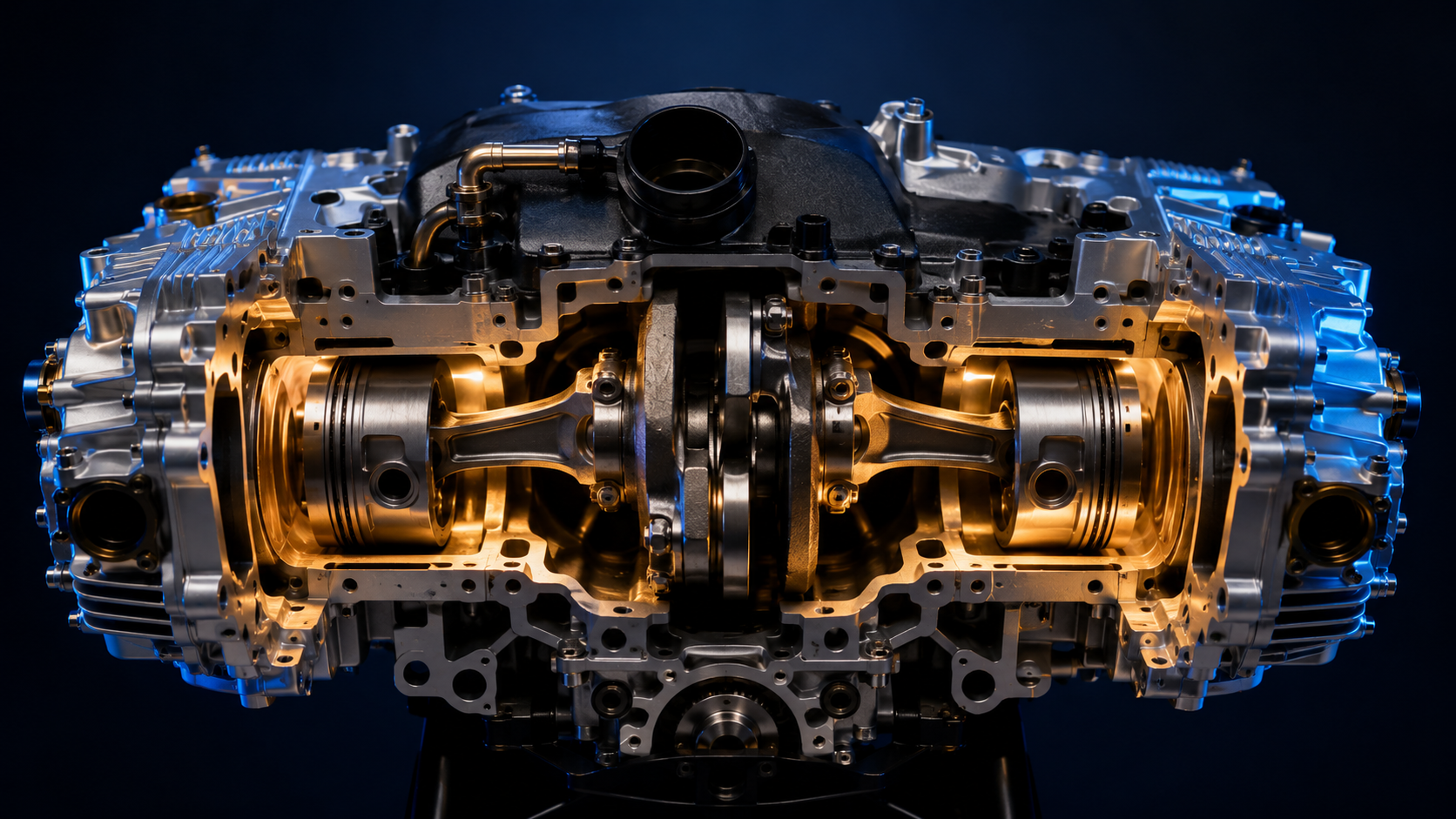

В оппозитном двигателе цилиндры расположены двумя горизонтальными рядами по разные стороны коленчатого вала. Угол между ними составляет 180 градусов, а поршни напоминают кулаки боксёра: парные поршни одновременно приближаются к центру двигателя и удаляются от него. Отсюда происходит распространённое английское название «boxer».

У классического оппозитного мотора каждый шатун установлен на собственной шейке коленчатого вала. Благодаря этому поршни действительно двигаются зеркально. Плоский V-образный двигатель с углом развала 180 градусов может выглядеть похоже, но иметь общие шатунные шейки. В таком случае противоположные поршни перемещаются в одном направлении, поэтому двигатель формально не относится к настоящим «боксёрам».

Горизонтальная компоновка делает блок невысоким. У четырёхцилиндрового оппозитника с каждой стороны коленвала находятся только два цилиндра, поэтому он также короче сопоставимой рядной «четвёрки». Плата за это преимущество становится заметна при взгляде сбоку: цилиндры, головки блока и клапанные крышки расходятся в разные стороны, заметно увеличивая ширину силового агрегата.

Плавность зависит не только от схемы

Во время работы обычного поршневого двигателя постоянно возникают инерционные силы. Поршень разгоняется, останавливается возле мёртвой точки, а затем меняет направление. Чем выше обороты, тем сильнее эти движения передаются на блок и кузов автомобиля.

В оппозитной схеме движение одного поршня частично уравновешивается движением расположенного напротив. Поэтому мотору требуется меньше массивных противовесов, а вибрации могут быть слабее, чем у рядного двигателя с таким же количеством цилиндров.

При этом любой оппозитник нельзя считать совершенно уравновешенным. В четырёхцилиндровом моторе оси противоположных цилиндров немного смещены вдоль коленчатого вала, поскольку шатуны не могут занимать одно и то же место. Из-за этого возникает небольшой раскачивающий момент. Шестицилиндровая оппозитная схема уравновешена лучше и способна работать особенно плавно.

Преимущество стало менее заметным после появления балансирных валов, гидравлических опор и электронного управления холостым ходом. Современную рядную «четвёрку» можно достаточно хорошо изолировать от кузова, не меняя всю компоновку автомобиля. Для большинства покупателей небольшая разница в плавности уже не компенсирует повышение стоимости производства и обслуживания.

Низкий центр тяжести приходится оплачивать шириной

Основная масса оппозитного двигателя располагается ниже, чем у традиционного рядного мотора. Это позволяет уменьшить вклад силового агрегата в общую высоту центра тяжести. Автомобиль слабее кренится, быстрее реагирует на поворот руля, а его капот можно сделать ниже.

Однако положение центра тяжести зависит не только от двигателя. На него влияют кузов, пассажиры, топливный бак, трансмиссия и другие тяжёлые узлы. Поэтому сама оппозитная схема не гарантирует спортивной управляемости. Она лишь даёт конструкторам дополнительную возможность, которой ещё необходимо правильно воспользоваться.

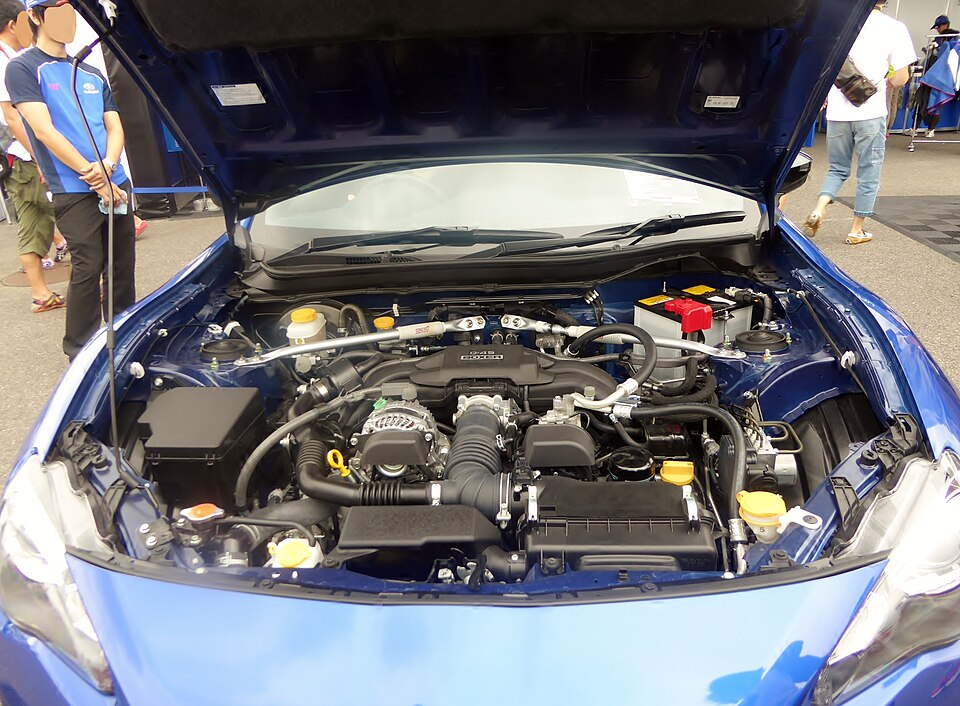

Одновременно широкий блок занимает пространство между передними колёсами. Здесь же должны находиться рулевой механизм, элементы подвески, подрамник, выпускная система и силовые части кузова. Головки цилиндров приближаются к колёсным аркам и лонжеронам, а для их защиты и обслуживания приходится оставлять дополнительное место.

Особенно неудобна такая форма для массовой переднеприводной платформы. Рядный двигатель можно установить поперечно и объединить с коробкой передач в компактный силовой модуль. Оппозитный мотор обычно располагают продольно, поскольку его поперечная установка сделала бы агрегат ещё более громоздким по длине автомобиля. Продольная трансмиссия занимает центральную часть кузова и требует другой конструкции пола.

У низкого расположения есть потенциальное преимущество при столкновении. В некоторых автомобилях силовой агрегат и подрамник рассчитаны так, чтобы двигатель при фронтальном ударе смещался под пассажирский салон. Но это свойство конкретной конструкции кузова, а не универсальная способность любого оппозитного мотора.

Одна головка блока превращается в две

Фраза «вдвое сложнее» не означает, что количество всех деталей увеличивается ровно в два раза. У оппозитного двигателя остаются один коленчатый вал, один масляный насос и общая система управления. Тем не менее разделение цилиндров на две стороны действительно умножает число многих крупных узлов.

Вместо одной головки блока требуются две. Вместо одной клапанной крышки — две. Четырёхцилиндровый рядный двигатель с двумя верхними распределительными валами обычно имеет два распредвала, а аналогичный оппозитник — четыре. У него также появляются два комплекта приводов клапанов, две группы уплотнений и разнесённые каналы подачи и возврата масла.

Выпускные газы необходимо собрать с обеих сторон двигателя. Это усложняет расположение коллекторов, турбокомпрессора и каталитических нейтрализаторов. Современные нормы требуют быстро прогревать систему очистки выхлопа, поэтому катализаторы стараются устанавливать близко к выпускным каналам. На широком двухрядном двигателе разместить всё оборудование компактно сложнее.

Увеличивается не только количество деталей, но и число производственных операций. Необходимо изготовить, обработать, проверить и установить две головки блока. Для них требуются дополнительные прокладки, крепёж и сборочное оборудование. На большой серии даже несколько лишних деталей и минут работы превращаются в заметное увеличение себестоимости.

Ремонт начинается возле стенок моторного отсека

У рядного двигателя головка блока и свечи зажигания обычно доступны сверху. У оппозитника они обращены в стороны и могут находиться рядом с лонжеронами, колёсными арками или элементами подвески.

Конкретные способы обслуживания различаются. На одних автомобилях к свечам и катушкам можно добраться из моторного отсека, на других удобнее работать через колёсные арки. При серьёзном ремонте иногда требуется отсоединять дополнительные детали или приподнимать силовой агрегат. Операция, выполняемая на рядном моторе сверху, превращается в работу в узком пространстве между двигателем и кузовом.

Две головки означают вдвое больше крупных поверхностей, которые необходимо герметизировать. Кроме прокладок головок, существуют клапанные крышки, уплотнения распределительных валов и другие соединения. Это не делает оппозитный двигатель изначально ненадёжным, но увеличивает количество потенциальных мест утечки и объём работы при разборке.

Проблемы отдельных серий — расход масла, повреждение прокладок или неравномерное охлаждение — нельзя автоматически считать недостатками всей схемы. Они зависят от конструкции конкретного блока, материалов и системы смазки. Исправный оппозитник способен пройти большой пробег, однако его ремонт нередко требует больше времени и специального опыта.

Рядная «четвёрка» удобнее для массового автомобиля

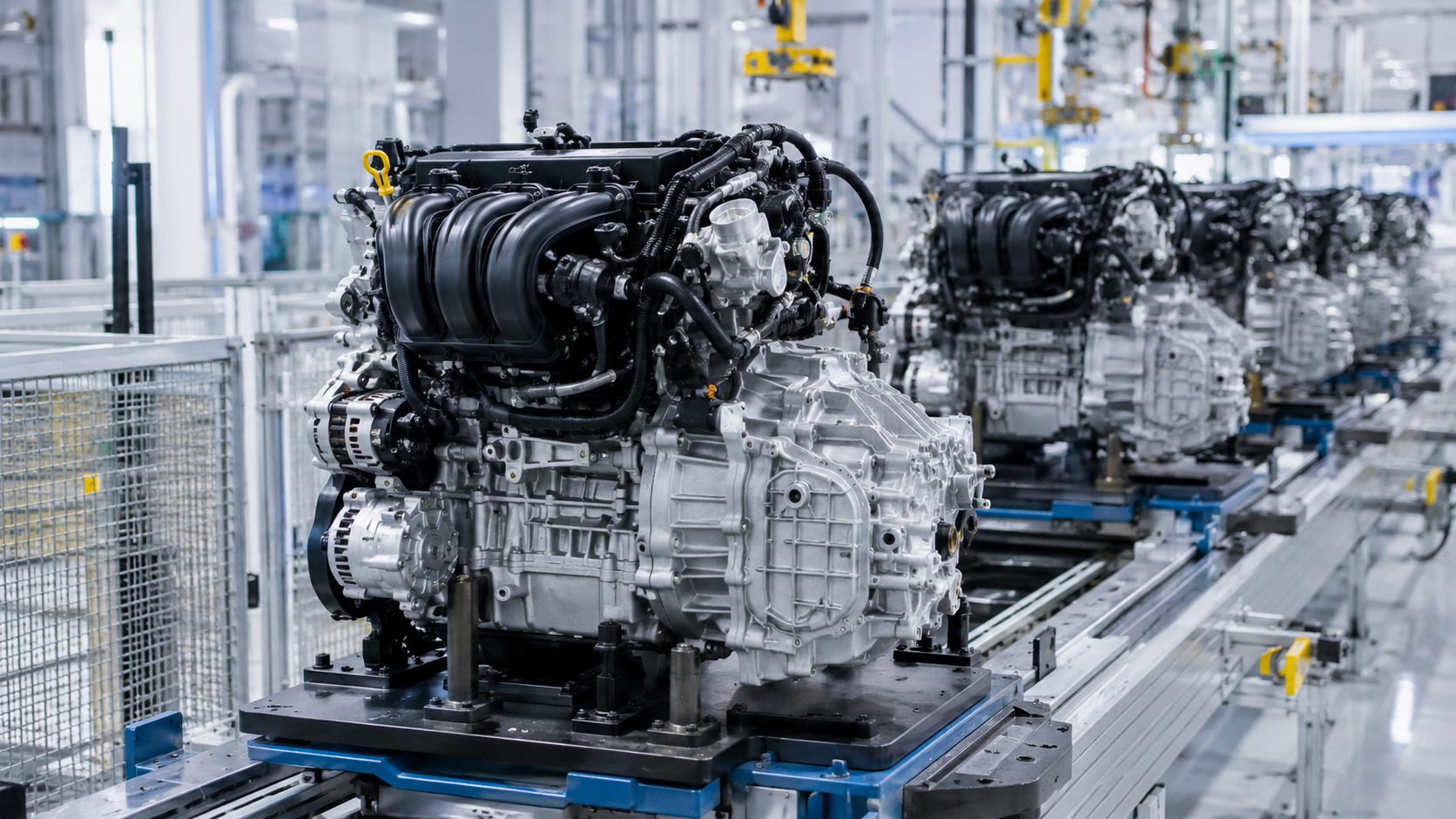

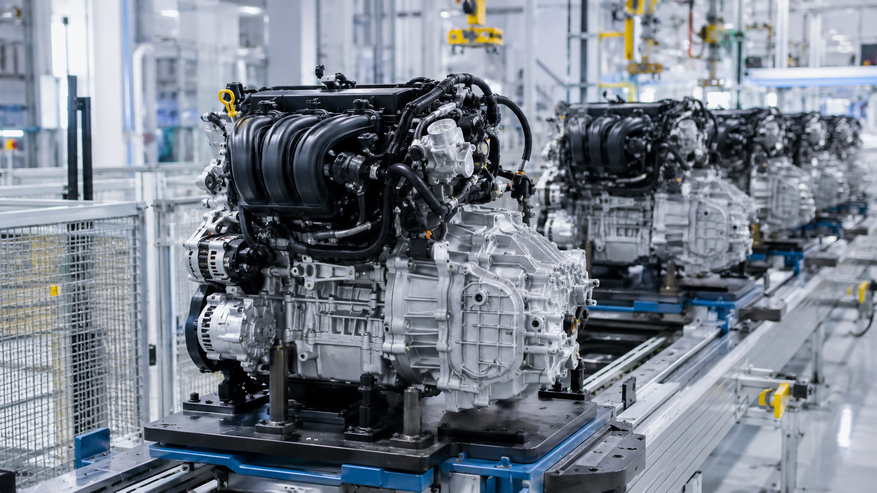

Преимущество рядного двигателя начинается не на дороге, а на конвейере. У него одна головка блока, одна линия выпускных каналов и сравнительно узкий корпус. Такой мотор проще собирать, устанавливать и обслуживать.

На основе общей архитектуры производитель может создавать семейство рядных трёх- и четырёхцилиндровых двигателей, использовать одинаковые поршни, клапаны, элементы привода и электронные блоки. Унификация снижает стоимость разработки и позволяет выпускать силовые агрегаты сразу для нескольких моделей и марок.

Поперечная установка хорошо сочетается с передним приводом. Двигатель, коробка передач и дифференциал образуют единый модуль, не требующий длинного карданного вала. В салоне остаётся больше пространства, а одна платформа может служить основой для хетчбэка, седана, кроссовера и компактвэна.

Оппозитная компоновка затрудняет такую унификацию. Она требует подходящего подрамника, продольной трансмиссии и кузова с достаточным расстоянием между силовыми элементами. Если производитель собирается выпускать один специализированный автомобиль, эти затраты могут быть оправданы. Для миллионов недорогих машин более простая рядная схема оказывается выгоднее.

При этом форма двигателя сама по себе не определяет мощность или экономичность. Расход топлива сильнее зависит от рабочего процесса, степени сжатия, трения, наддува, настройки управления и массы автомобиля. Оппозитное расположение цилиндров не создаёт дополнительной энергии, поэтому его достоинства остаются прежде всего компоновочными.

Почему Subaru и Porsche сохранили оппозитники

Оппозитные двигатели не исчезли, потому что в некоторых автомобилях их преимущества используются не отдельно, а как часть общей конструкции.

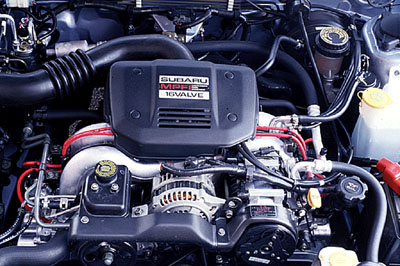

Subaru устанавливает мотор продольно и соединяет его с симметричной полноприводной трансмиссией. Двигатель, коробка и карданный вал располагаются вдоль центральной оси кузова. Платформа изначально рассчитана на широкий и невысокий силовой агрегат, поэтому его форма становится не помехой, а основой всей компоновки.

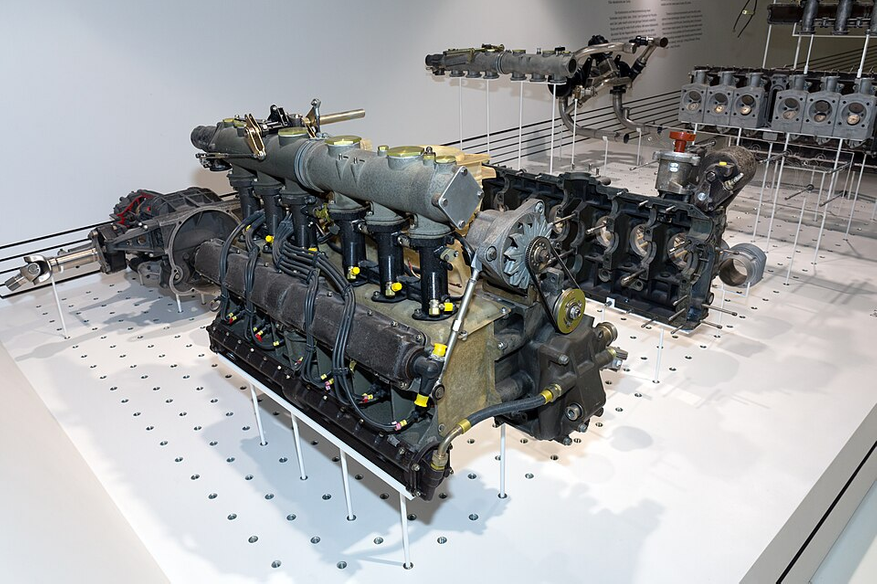

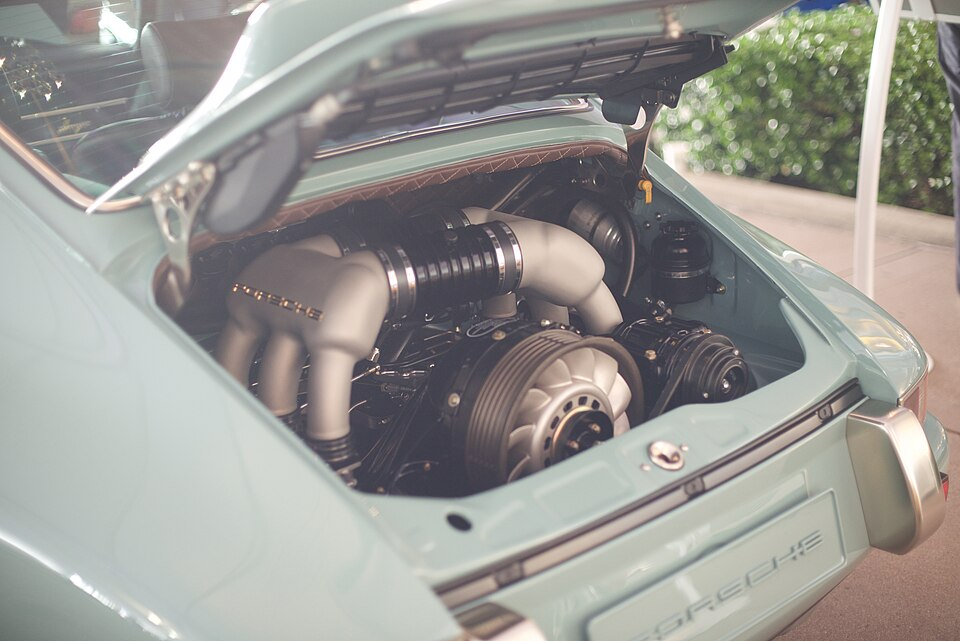

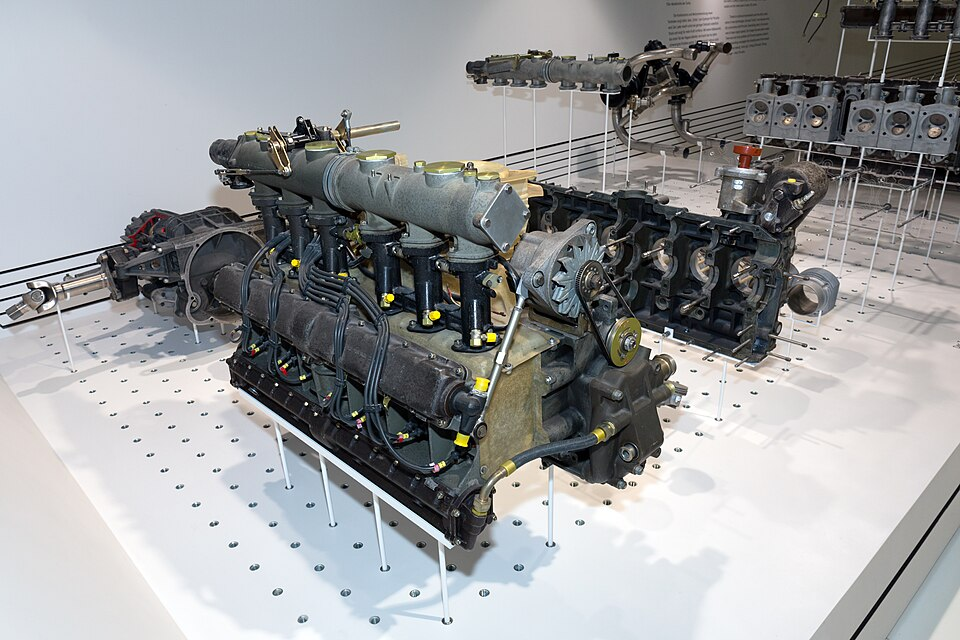

Для Porsche важны небольшая высота и ограниченная продольная длина двигателя. В моделях 911 мотор находится позади задней оси, а в некоторых спортивных моделях — перед ней. Низкий оппозитный блок помогает сохранить характерный силуэт и уменьшить высоту центра тяжести. Особенно удачно здесь работает шестицилиндровая схема с её высокой уравновешенностью.

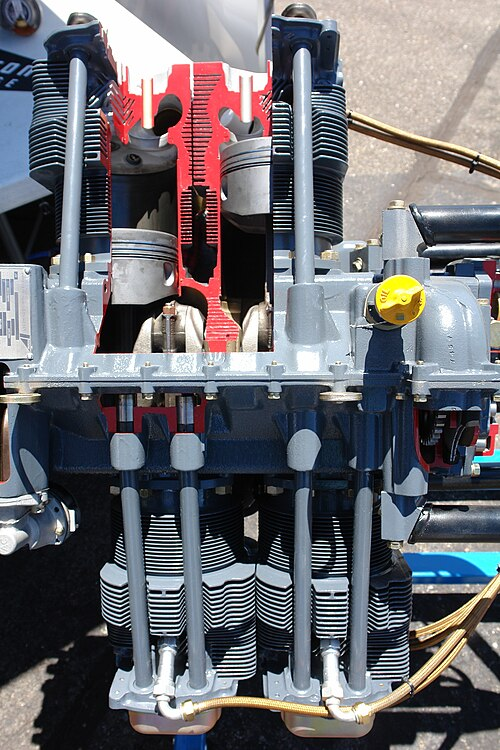

Горизонтально-оппозитные двигатели также используются в мотоциклах и лёгкой авиации. В этих областях ценятся низкая высота, доступ цилиндров к потоку охлаждающего воздуха и возможность разместить массу ближе к центру машины.

Оппозитник не проиграл рядному двигателю в прямом техническом сравнении. Он решает другой набор задач. Если автомобиль создаётся вокруг низкого центра тяжести, продольной трансмиссии или определённой формы кузова, широкая компоновка может быть оправдана. В массовой машине важнее компактность всего силового модуля, стоимость производства и простота обслуживания. Поэтому рядная «четвёрка» стала отраслевым стандартом, а оппозитный двигатель остался эффективным, но специализированным решением.
