Почему кузова автомобилей не делают из стеклопластика, хотя он легче и не ржавеет

Стеклопластик кажется почти идеальным материалом для автомобильного кузова. Он легче стали, не покрывается ржавчиной и позволяет создавать крупные детали сложной формы. Его применяют в автомобилестроении уже более семидесяти лет, поэтому речь идёт не об экспериментальной технологии.

Тем не менее основой большинства массовых легковых автомобилей остаётся стальной несущий кузов. Причина заключается не в одном недостатке стеклопластика, а в совокупности требований. Производителю необходимо не просто изготовить лёгкую панель, а быстро выпустить тысячи одинаковых деталей, собрать их на автоматизированной линии, обеспечить безопасность автомобиля и сохранить возможность его ремонта.

Если учитывать весь производственный цикл, сталь оказывается не самым лёгким, но наиболее удобным и экономичным материалом для крупной серии.

Что представляет собой стеклопластик

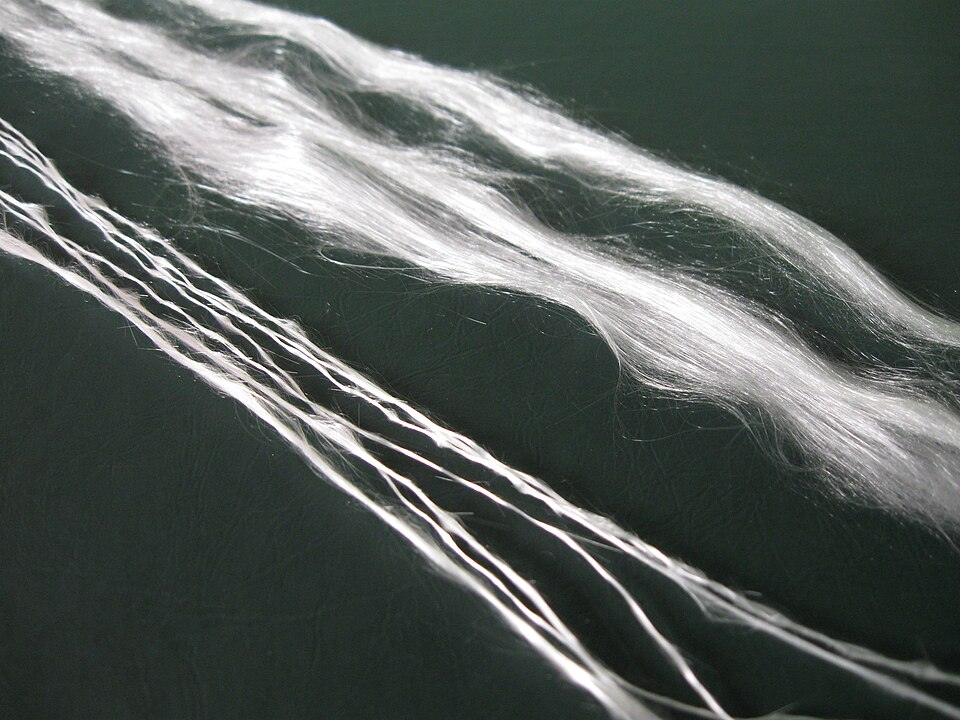

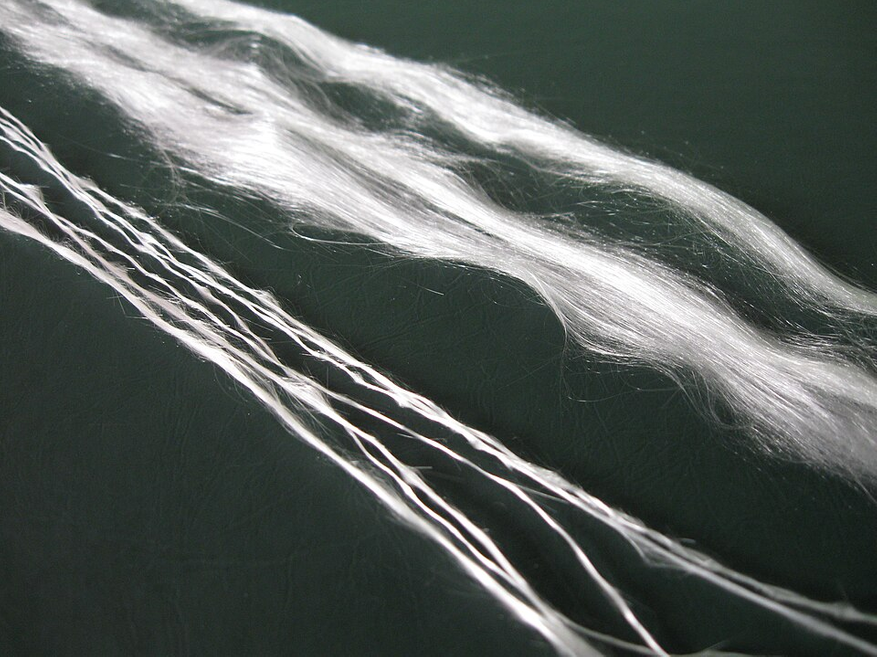

Стеклопластик состоит из стеклянных волокон и полимерной основы, которую называют матрицей. Волокна воспринимают механическую нагрузку, а затвердевшая смола связывает их, сохраняет форму детали и защищает армирование от внешней среды.

Свойства материала зависят от состава смолы, количества, длины и направления волокон, а также от технологии изготовления. Панель, полученная ручной выкладкой, заметно отличается от детали, сформованной на промышленном прессе. Поэтому стеклопластик нельзя считать одним материалом с неизменным набором характеристик.

Его важное преимущество — небольшая плотность. Композитная деталь может быть легче стальной, а её поверхность не нуждается в защите от ржавчины. Из стеклопластика также удобно получать элементы сложной формы, которые пришлось бы собирать из нескольких металлических частей.

Однако промышленное производство композитов тоже требует оборудования. Например, распространённые автомобильные детали из листового материала SMC изготавливают в нагреваемых пресс-формах под давлением. Стеклопластик позволяет сэкономить на оснастке при небольшом тираже, но не всегда избавляет от необходимости использовать мощные прессы.

Наружная панель и несущий кузов — не одно и то же

Под выражением «стеклопластиковый кузов» могут подразумеваться разные конструкции. Капот, крылья, крыша и крышка багажника в основном формируют внешний облик автомобиля, закрывают внутренние узлы и участвуют в аэродинамике. От них требуются небольшая масса, устойчивость к погоде и качественная поверхность.

Несущий кузов выполняет гораздо более сложную работу. Пороги, стойки, лонжероны, поперечины и элементы пола воспринимают нагрузки от подвески и силового агрегата, обеспечивают жёсткость машины и защищают салон при столкновении. Изготовить из стеклопластика отдельное крыло значительно проще, чем создать из него всю силовую структуру.

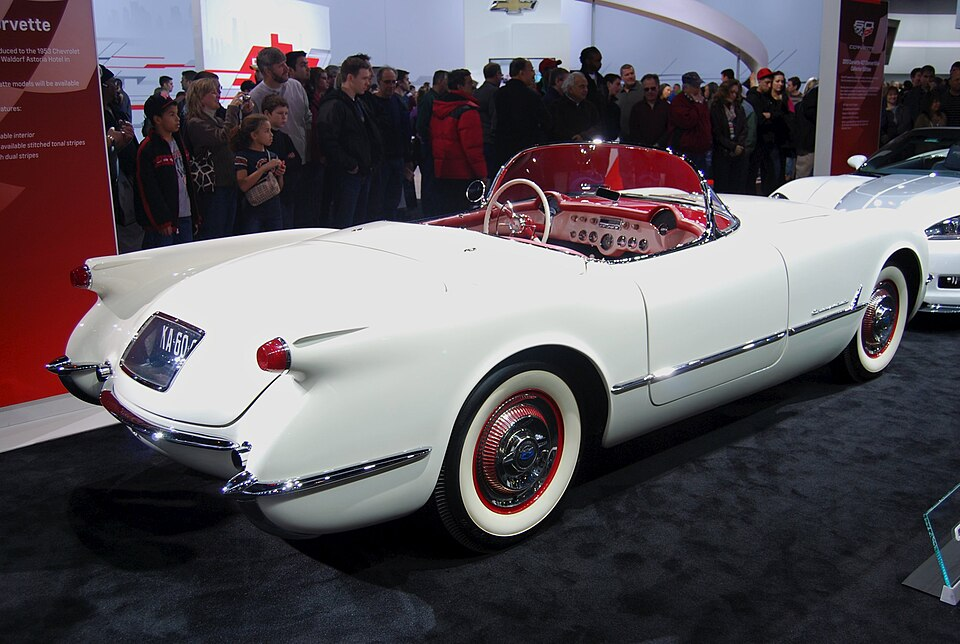

Поэтому многие автомобили, которые называют стеклопластиковыми, в действительности имеют металлическую раму или внутренний каркас, закрытый композитными панелями. Так был устроен Chevrolet Corvette 1953 года: наружные детали изготовили из стеклопластика, но они крепились к стальной раме. В первый год собрали всего 300 таких машин, поэтому выбранная технология хорошо соответствовала небольшому объёму производства.

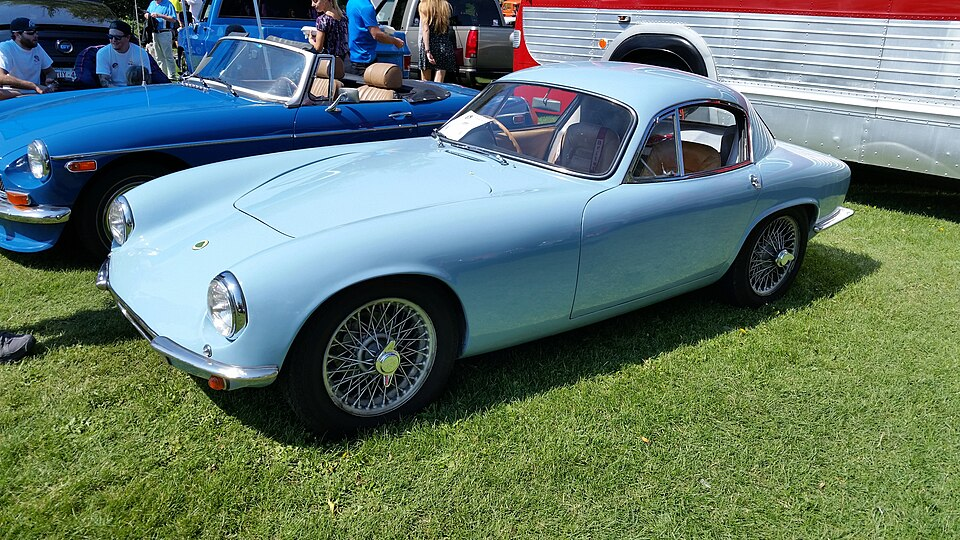

Полностью композитные несущие конструкции тоже существуют, главным образом в дорогих спортивных автомобилях. В таких машинах снижение массы может оправдать высокую стоимость разработки. Для обычной массовой модели подобное решение чаще оказывается слишком дорогим.

Почему стеклопластик выгоден при небольшом тираже

Штамповка стальных кузовных панелей требует крупных первоначальных вложений. Для каждой детали создают комплект тяжёлых штампов, а заготовка последовательно проходит вытяжку, обрезку, пробивку отверстий и окончательную формовку.

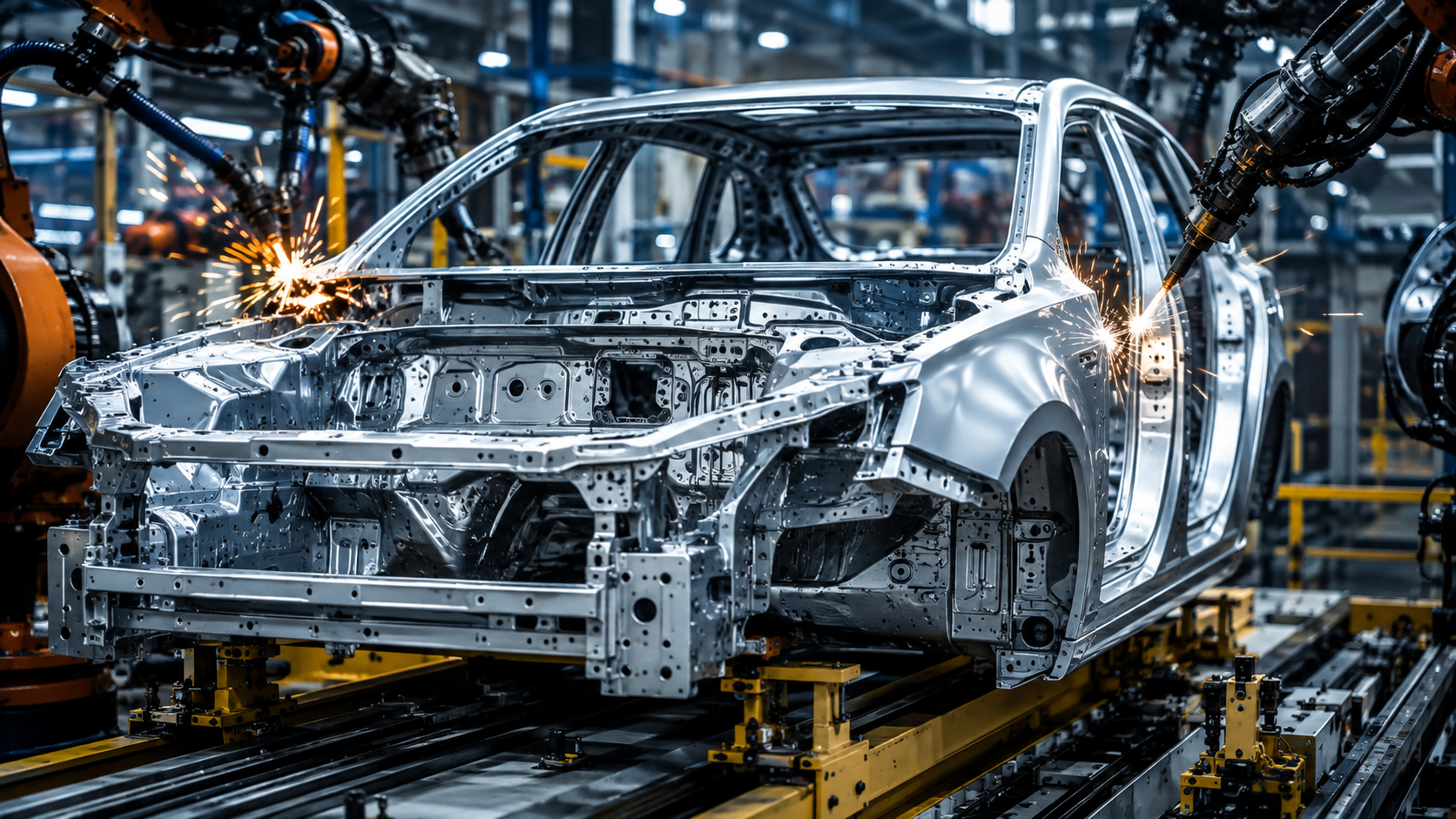

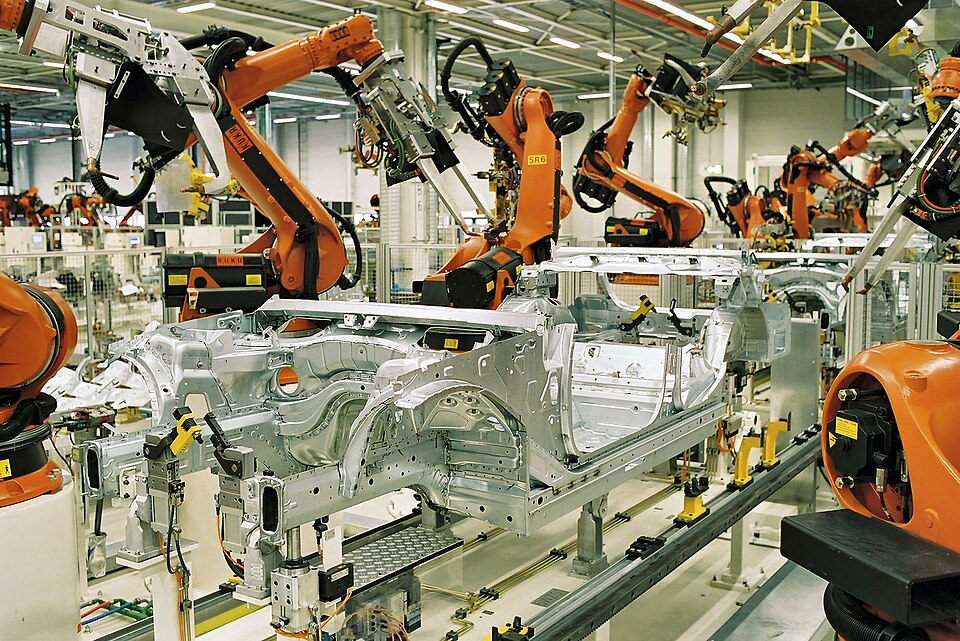

Изготовление и настройка такой линии обходятся дорого, но после запуска панели выпускаются очень быстро. Пресс придаёт заготовке нужную форму за считаные секунды, роботы переносят её между операциями, а кузовной цех соединяет детали контактной сваркой. Чем больше автомобилей произведено, тем меньшая доля стоимости оборудования приходится на каждый кузов.

У стеклопластика другое соотношение затрат. Формы для небольшого производства могут стоить дешевле стальных штампов, но изготовление одной детали часто занимает больше времени. Материал необходимо поместить в форму, создать давление или вакуум, дождаться отверждения смолы, извлечь изделие и обработать его кромки.

Современные технологии ускоряют эти операции, однако многие составы всё равно затвердевают дольше, чем штампуется металлическая панель. Приходится также контролировать распределение волокон, количество смолы и отсутствие внутренних полостей.

При выпуске нескольких сотен машин экономия на оснастке важнее высокой скорости. Если завод производит сотни тысяч автомобилей, дополнительные минуты требуют большего количества форм, прессов и производственных площадей. Поэтому стеклопластик подходит для прототипов, спортивных моделей и специальной техники, но часто проигрывает стали в крупной серии.

Почему меньшая плотность не означает такого же снижения массы

Стеклопластик в несколько раз легче стали при одинаковом объёме. Однако металлическую панель нельзя просто заменить композитной такой же толщины и ожидать сохранения всех её свойств.

Сталь значительно лучше сопротивляется изгибу. Чтобы стеклопластиковая панель сохраняла форму, её нередко приходится делать толще, добавлять рёбра и усиливать места креплений. В зонах установки петель, замков и болтов могут потребоваться металлические вставки.

Кроме того, сталь имеет примерно одинаковые свойства во всех направлениях. Поведение стеклопластика зависит от расположения волокон: деталь может быть прочной вдоль армирования и заметно слабее поперёк него. Конструктору необходимо заранее определить основные нагрузки и правильно разместить волокна.

Грамотно спроектированная композитная конструкция действительно получается легче металлической. Но размер выигрыша зависит не только от плотности материала, а также от толщины стенок, формы детали, типа армирования и креплений.

Как стеклопластик ведёт себя при аварии

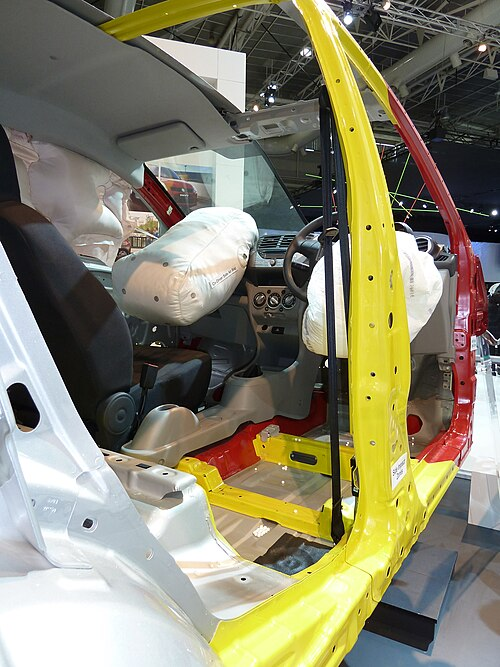

Стальной кузов рассчитывают так, чтобы его передняя и задняя части контролируемо деформировались и поглощали энергию удара, а силовая клетка салона сохраняла пространство для людей. Для разных участков кузова применяют стали различной прочности и толщины.

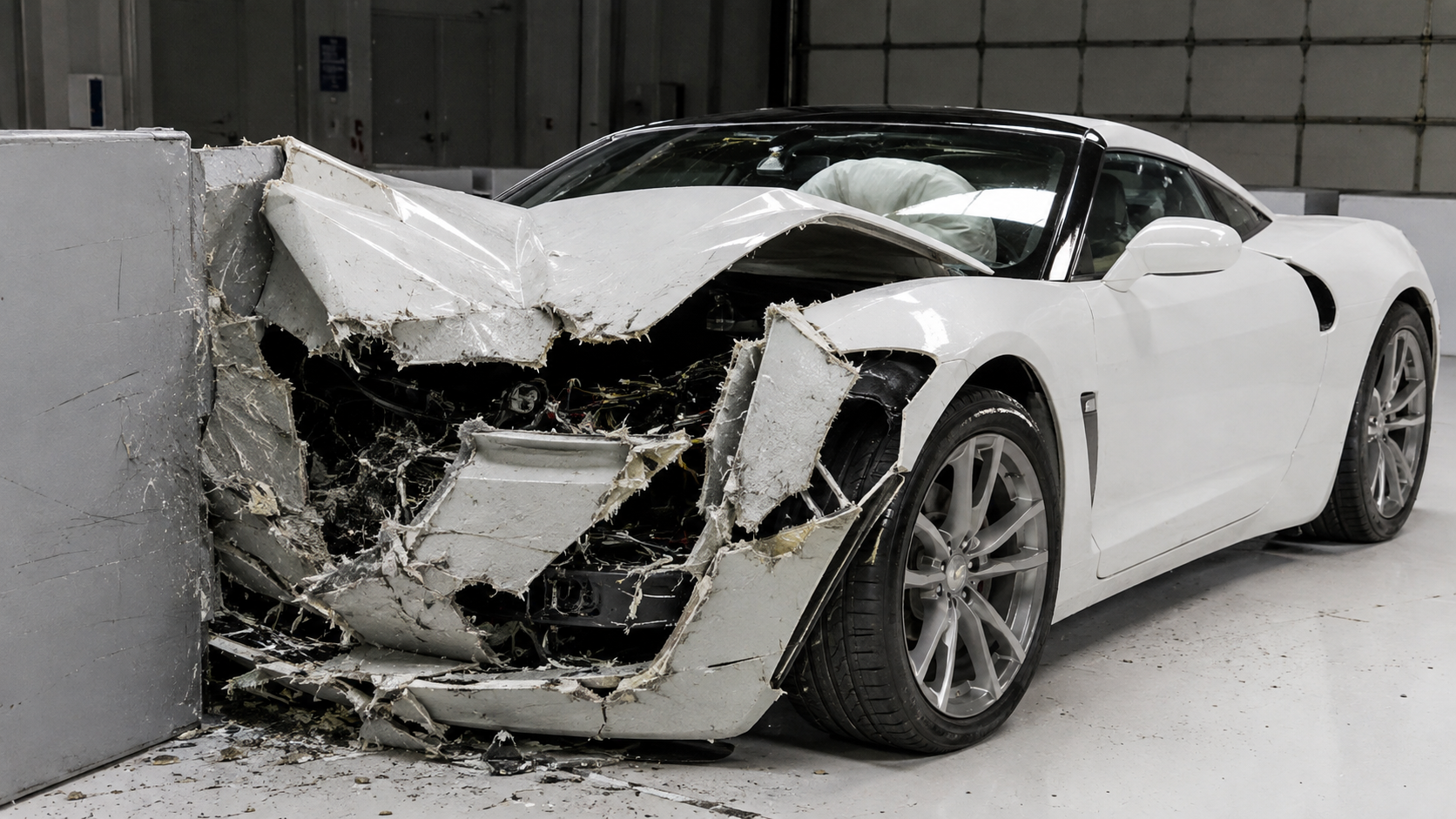

Композиты тоже способны эффективно поглощать энергию. При правильно выбранной структуре материал последовательно разрушается, расщепляет волокна и дробит полимерную основу. Поэтому стеклопластиковая конструкция не обязательно будет менее безопасной.

Сложность заключается в характере повреждений. Помимо видимой трещины, внутри детали могут появиться расслоения и разрывы волокон. Результат зависит от направления удара, температуры, скорости нагрузки и качества изготовления.

Для стали накоплен огромный объём расчётов, испытаний и производственных данных. Поведение композитов сложнее моделировать, а результаты необходимо тщательно проверять на реальных образцах. Безопасный стеклопластиковый кузов создать можно, но его разработка и сертификация обходятся дороже.

Сборка, окраска и ремонт

Стальные панели удобно соединять точечной сваркой. Робот прижимает электроды к металлу и за короткое время создаёт прочное соединение. Стеклопластик не проводит ток, поэтому его приходится приклеивать, соединять болтами, заклёпками или металлическими вставками.

Клеевые соединения давно применяются в автомобилестроении и могут быть очень надёжными. Однако поверхности необходимо подготовить, выдержать нужную толщину клеевого слоя и проконтролировать его отверждение. В смешанном кузове приходится учитывать и то, что металл и композит по-разному расширяются при нагревании.

Дополнительные требования предъявляются к поверхности детали. После окраски на ней не должны проступать волокна, поры и следы усадки смолы. Панель также должна переносить грунтование и сушку без деформации. Получить качественное покрытие возможно, но для этого требуются подходящий состав материала и специальная подготовка.

Стеклопластик не ржавеет, однако может повреждаться от ударов, перепадов температуры, влаги, ультрафиолета и многократных нагрузок. Небольшую трещину можно восстановить с помощью смолы и армирующего материала. При серьёзном повреждении необходимо обнаружить внутренние расслоения и воспроизвести исходное направление волокон.

Современные высокопрочные стали тоже имеют ограничения по ремонту. Некоторые элементы после аварии предписано заменять целиком. Тем не менее оборудование, специалисты и запчасти для восстановления стальных кузовов распространены значительно шире.

Почему стеклопластик сложнее перерабатывать

Стальной кузов после окончания службы можно измельчить, отделить металл и снова отправить его в плавку. Система сбора металлолома давно существует, а вторичная сталь сохраняет хозяйственную ценность.

Во многих автомобильных стеклопластиках применяются термореактивные смолы, которые после затвердевания нельзя просто расплавить и сформовать повторно. Композит можно измельчить и использовать как наполнитель либо переработать термическим или химическим способом. Однако полученные волокна часто становятся короче и теряют часть первоначальных свойств.

Термопластичные композиты перерабатывать проще, но они требуют других материалов и производственных процессов. Поэтому стеклопластик пока не обладает такой же отлаженной системой возврата в производство, как сталь.

Где стеклопластик всё же используют

Стеклопластик хорошо подходит для техники, выпускаемой небольшими партиями: спортивных и специальных автомобилей, автобусов, автодомов, кабин грузовиков и машин, работающих во влажной или химически агрессивной среде. Из него делают капоты, крыши, двери, облицовочные и защитные элементы.

В массовых автомобилях композиты тоже встречаются, но обычно там, где снижение массы, сложная форма или стойкость к коррозии оправдывают изменение производственного процесса.

При этом не всякая пластиковая кузовная деталь является стеклопластиковой. Например, наружные оболочки современных бамперов обычно делают из упругих термопластов. Они должны прогибаться при небольшом ударе и возвращаться к исходной форме, тогда как жёсткий стеклопластик подходит для этого хуже.

Сталь сохраняет преимущество не потому, что превосходит композиты по каждому отдельному свойству. Она тяжелее и требует защиты от коррозии, зато обеспечивает выгодное сочетание цены, жёсткости, скорости производства, предсказуемого поведения при аварии, ремонтопригодности и перерабатываемости.

Поэтому автомобильная промышленность движется не к полной замене стали стеклопластиком, а к сочетанию материалов. Силовую клетку изготавливают из высокопрочной стали, отдельные элементы — из алюминия или композитов, а наружные панели — из подходящих полимеров. Такой подход позволяет снижать массу автомобиля, сохраняя преимущества отработанного массового производства.
