Что означает наклейка с фарой и процентами под капотом и как по ней настроить свет

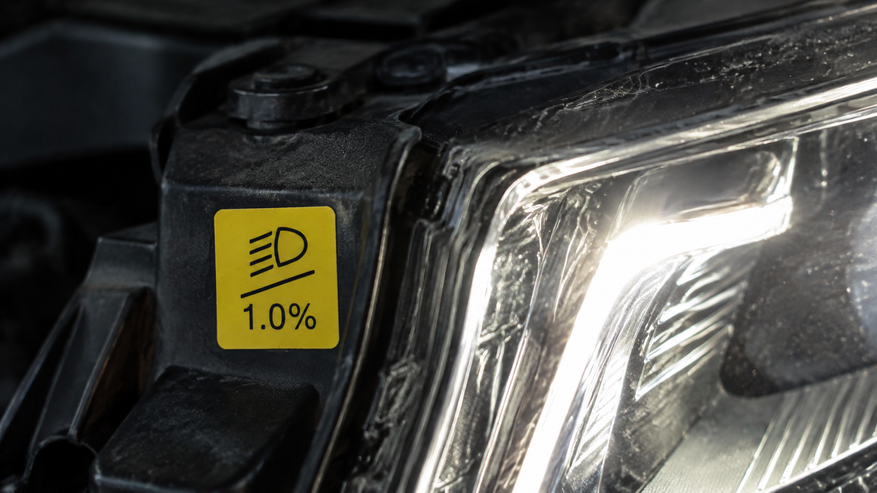

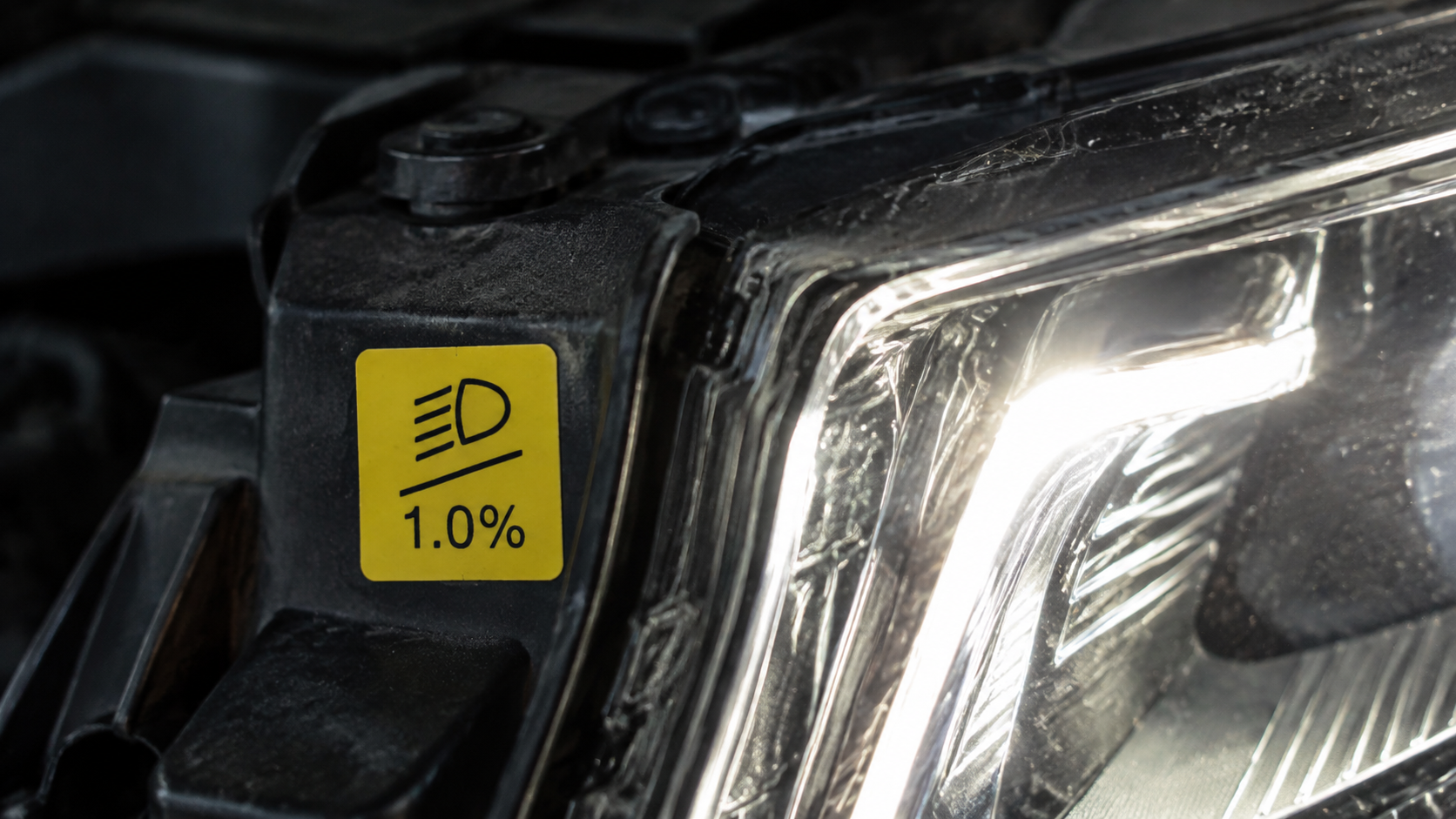

Под капотом некоторых автомобилей можно обнаружить небольшую наклейку с изображением фары, наклонной линией и значением вроде 1,0 %, 1,2 % или 1,5 %. Иногда маркировка нанесена непосредственно на корпус светового прибора или заводскую табличку. Она не относится к мощности лампы, яркости света или положению корректора в салоне.

Эти проценты становятся понятны только тогда, когда автомобиль ставят перед стеной и включают ближний свет. Маркировка показывает, насколько световой пучок должен опускаться по мере удаления от машины. Зная это значение, можно приблизительно проверить положение фар и заметить грубое нарушение регулировки.

Проценты задают наклон ближнего света

Правильно настроенный ближний свет направлен не параллельно дороге, а немного вниз. Его верхнюю границу можно увидеть на стене как переход от ярко освещённого участка к тёмному. Эту линию называют светотеневой границей.

Наклон необходим по двум причинам. Фары должны освещать дорогу на достаточном расстоянии, но не направлять наиболее яркую часть пучка в глаза встречным водителям. Если поднять границу слишком высоко, автомобиль начнёт ослеплять окружающих. Если чрезмерно опустить её, освещённым останется только небольшой участок перед бампером.

Значение рядом со значком фары указывает исходный наклон горизонтальной части светотеневой границы. Например, обозначение 1,0 % означает, что пучок должен опускаться на один процент относительно горизонтали. Знак минус, если он присутствует, лишь подчёркивает направление вниз.

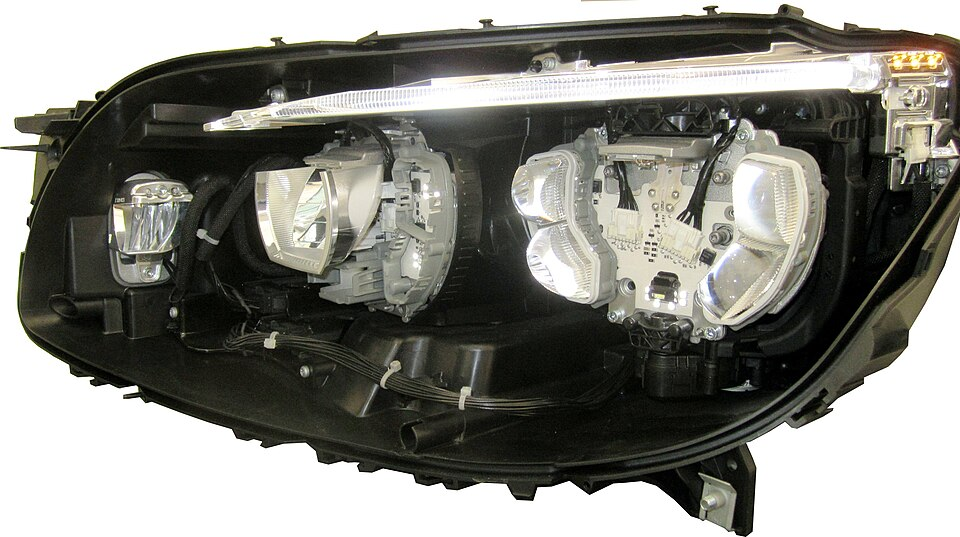

Производитель определяет это значение для конкретной модели с учётом высоты установки фар и конструкции световых приборов. Поэтому нельзя считать 1,0 % универсальной настройкой для всех автомобилей. На одной машине может быть указано 1,0 %, на другой — 1,2 или 1,5 %. Если автомобиль оснащён несколькими отдельными световыми модулями, для них могут предусматриваться разные значения.

Маркировку размещают рядом с фарой, на передней панели кузова, внутренней стороне капота или заводской табличке. В некоторых случаях она выполнена не в виде наклейки, а отлита на пластиковом корпусе.

Один процент превращается в сантиметры

Процентный наклон удобно переводить в обычное расстояние. При значении 1,0 % светотеневая граница опускается на 1 см на каждом метре. Через 5 м снижение составит 5 см, а через 10 м — 10 см.

Для маркировки 1,2 % пучок опускается на 1,2 см на каждом метре. На расстоянии 5 м разница по высоте составит 6 см, а на расстоянии 10 м — 12 см. При значении 1,5 % получатся соответственно 7,5 и 15 см.

Расчёт выполняется по простой формуле:

Снижение в сантиметрах = расстояние до стены в метрах x значение в процентах.

Допустим, центр фары находится на высоте 68 см, расстояние до стены составляет 5 м, а под капотом указано 1,2 %. Требуемое снижение равно 6 см. Следовательно, горизонтальная часть светотеневой границы должна проходить примерно на высоте 62 см.

Измерять следует от оптического центра фары, а не от верхней кромки рассеивателя, капота или бампера. На некоторых фарах положение центра обозначено небольшой точкой, крестом или окружностью. Если такой метки нет, нужную точку определяют по инструкции автомобиля.

Автомобиль сначала приводят в исходное состояние

Даже точная разметка на стене окажется бесполезной, если машина стоит на уклоне или её задняя часть просела под тяжестью груза. Подготовка автомобиля влияет на результат не меньше, чем положение регулировочного винта.

Площадка должна быть ровной, а стена — вертикальной. Машину устанавливают строго перпендикулярно экрану. Это можно проверить, измерив расстояние от стены до одинаковых точек на левом и правом передних колёсах: результаты должны совпадать.

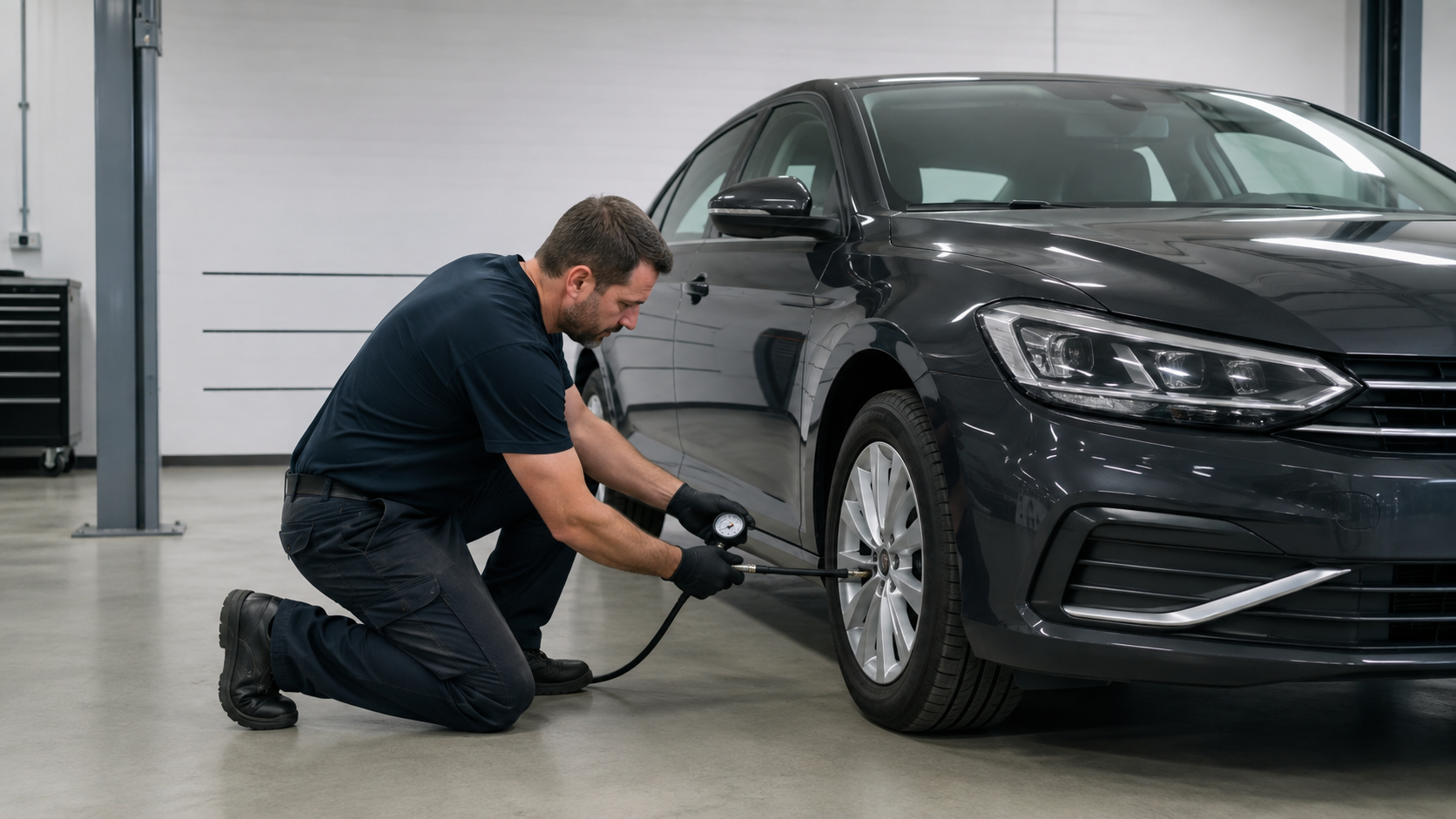

Давление во всех шинах доводят до предписанного производителем значения. Из багажника убирают тяжёлые предметы, которые не относятся к обычному оснащению. Если автомобиль снабжён ручным корректором фар, его переводят в исходное положение, обычно обозначенное цифрой «0». Для машины с пневматической или регулируемой подвеской выбирают штатную дорожную высоту.

Требования к количеству топлива, присутствию водителя и загрузке могут различаться. Поэтому перед точной регулировкой необходимо проверить руководство конкретной модели. Общий принцип остаётся одинаковым: автомобиль должен находиться в том состоянии, для которого производитель задал значение на наклейке.

Следует также проверить чистоту рассеивателей и правильность установки ламп. Перекошенная лампа создаёт неправильное светораспределение, которое невозможно исправить одним поворотом регулировочного винта. После ремонта подвески или замены фары исходное положение света также может измениться.

Как перенести наклон на стену

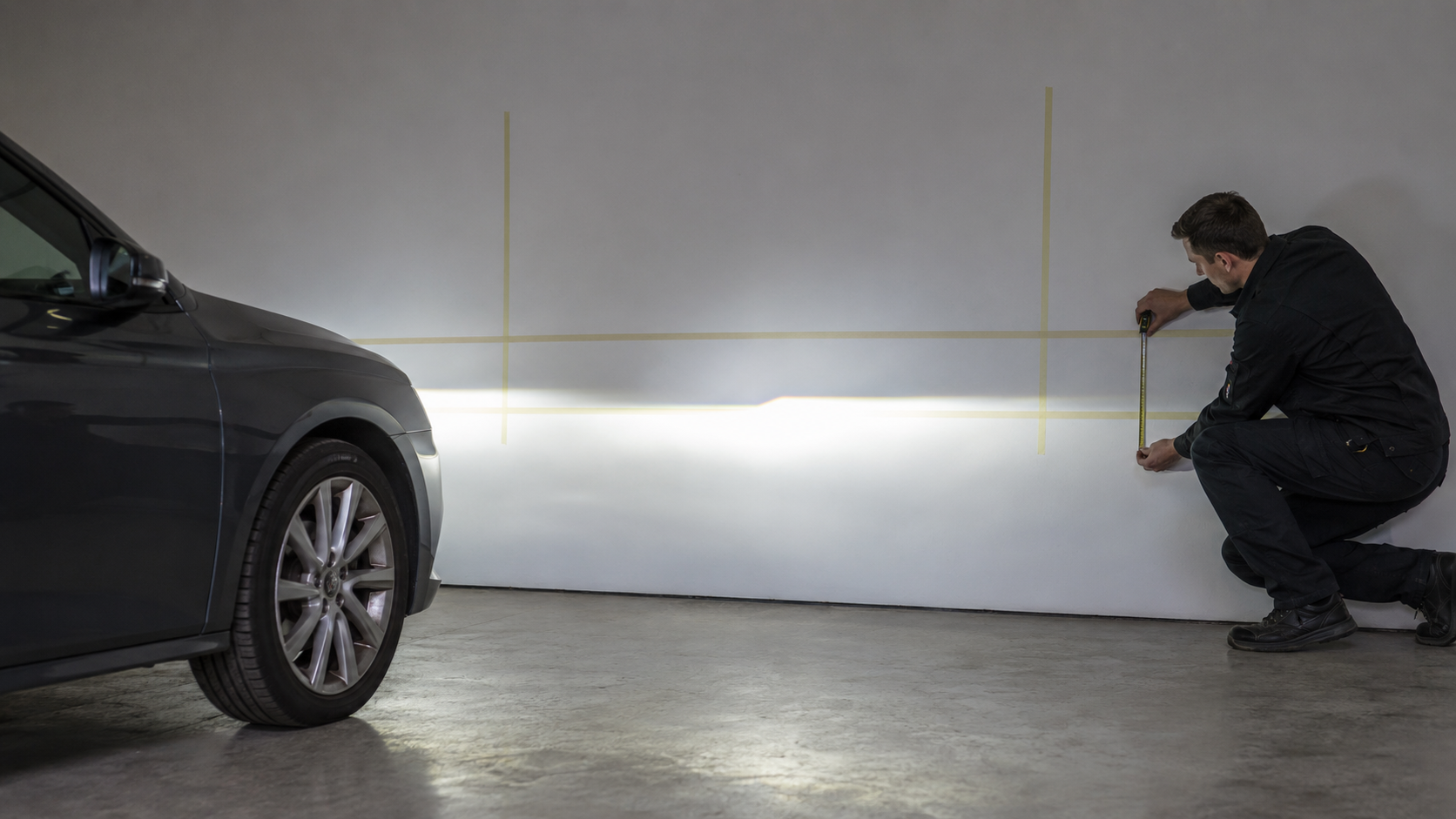

Сначала автомобиль ставят близко к стене и отмечают на ней высоту оптических центров обеих фар. Через эти точки проводят исходную горизонтальную линию. Затем наносят две вертикали, соответствующие центрам левой и правой фары.

После этого машину отводят назад на точно измеренное расстояние — обычно 5 или 10 м. Чем короче дистанция, тем меньше расчётное снижение и тем сильнее на результат влияют ошибки в несколько миллиметров. Десятиметровая площадка даёт более заметную разницу, но найти совершенно ровный участок такой длины сложнее.

Ниже исходной горизонтали проводят вторую линию. Расстояние до неё рассчитывают по проценту, указанному под капотом. Если центр фар находится на высоте 70 см, расстояние до стены равно 5 м, а наклон составляет 1,0 %, контрольную линию проводят на высоте 65 см.

В тёмном помещении включают ближний свет. У фар, предназначенных для правостороннего движения, светотеневая граница обычно имеет горизонтальную часть и подъём вправо, освещающий обочину. С контрольной линией совмещают именно горизонтальный участок. Точка излома границы должна располагаться возле вертикали соответствующей фары.

Высоту изменяют штатным регулировочным винтом, расположение которого уточняют по руководству автомобиля. Поворачивать его следует небольшими шагами, каждый раз проверяя положение света. Второй винт, если он предусмотрен, отвечает за горизонтальное направление. Без необходимости изменять его не следует: неправильно развёрнутый пучок может уйти на встречную полосу или слишком далеко к обочине.

Проверка по стене позволяет обнаружить заметно поднятую, опущенную или перекошенную фару. Однако она остаётся приблизительным способом. Стенд на станции обслуживания дополнительно учитывает форму пучка, силу света и положение наиболее ярких участков.

Корректор в салоне решает другую задачу

Регулятор с изображением фары и цифрами от «0» до «3» или «4» не устанавливает исходное положение световых приборов. Он временно компенсирует изменение наклона кузова при загрузке.

Когда пассажиры садятся на задние места или в багажник помещают тяжёлый груз, корма автомобиля опускается, а передняя часть немного поднимается. Вместе с кузовом вверх поворачиваются и фары. Перевод корректора на следующую ступень опускает световой пучок и предотвращает ослепление встречных водителей.

После разгрузки регулятор возвращают в исходное положение. Если базовая механическая настройка нарушена, корректор её не исправит. Он только перемещает пучок относительно уже установленной исходной точки.

В автомобилях с автоматическим корректором положение кузова контролируют датчики подвески. Система самостоятельно изменяет направление фар при загрузке, а иногда и во время движения. Но наклейка с процентами остаётся необходимой: по указанному значению выполняют первоначальную механическую или электронную калибровку.

Когда стены уже недостаточно

Домашняя проверка подходит для обычных галогенных, ксеноновых и некоторых светодиодных фар с отчётливой светотеневой границей. Она помогает понять, почему одна фара светит выше другой или почему после замены лампы встречные водители начали чаще подавать сигналы.

Профессиональная регулировка требуется после кузовного ремонта передней части, замены фары, изменения дорожного просвета или вмешательства в подвеску. На стенд также следует отправиться, если регулировочные винты не меняют положение пучка, граница остаётся размытой или левая и правая фары формируют заметно различающийся рисунок.

Адаптивные и матричные системы могут нуждаться не только в механической настройке, но и в электронной калибровке. Их работа связана с датчиками положения кузова, рулевого управления и камерой за ветровым стеклом. Поворот винта без предусмотренной процедуры способен нарушить работу нескольких режимов света.

Наиболее опасная ошибка — намеренно поднимать фары выше расчётной линии ради увеличения дальности. Водителю действительно может показаться, что дорога стала видна лучше, но яркая часть пучка при этом попадает в глаза встречным. Безопасная дальность достигается исправной оптикой, подходящими источниками света и точной настройкой, а не отклонением от заводского значения.

Небольшой процент под капотом представляет собой готовую инструкцию по геометрии света. Он показывает, насколько должна снижаться светотеневая граница, и позволяет перевести заводскую настройку в сантиметры на стене. Главное — использовать значение именно своего автомобиля, правильно подготовить машину и не считать домашнюю разметку полноценной заменой измерительному стенду.
