Сегодня расскажу про простенькую, и бюджетную лазерную рулетку (дальномер) от PRACMANU. Как заявлено на сайте продавца способна производить измерения до 40 метров. Что для бытовых нужд считаю оптимальным вариантом. Так же есть небольшой функционал, такой как измерение площади, объема, измерение по теореме Пифагора. Измеряет точно и это главное.

Купить тут за 13,33$
Рулетка приехала в картонной коробке, с большим количеством иероглифов. Коробка очень мятая, но внутри все целое.

Как видно, что это Smart серия. Серии отличаются точностью и небольшим функционалом.
Модель S-40
На задней части коробки — характеристики. Измерение от 0,05 до 40 м. Погрешность +-1,5мм. II laser class. Используемый лазерный диод 635 мм <1mW. Температура и вес.
В коробке кроме самого дальномера, есть шнурок на запястье, отражающая пластина и инструкция. Минимум. А так хотелось чехольчик для хранения и переноски.
Инструкция, информативна, с картинками.
Обратная сторона дальномера. Тут отсек для батареек и место крепление ремешка.
Корпус выполнен из красного пластика ABC. Шершавый, приятный на ощупь, хорошо удерживается руках. Кнопки управления спрятаны под пластиковую наклейку, имеют тугой ход, в кармане случайно не на жмутся.
Экран с подсветкой, небольшого размера и всего 30*20 мм, как и сама рулетка 105*55,35 мм. Этого вполне хватает, чтобы расположить на экране 2 строчки с измеряемой информацией и выбранным режимом работы. Тут же на экране можно рассмотреть уровень заряда батареи (3 шт ААА) и уровень начального измерения. Вся индикация понятна и хорошо видна даже в солнечный день.
Внешне рулетка вызывает только положительные ощущения. Корпус качественно выполнен, все детали подогнаны плотно друг к другу. В руке лежит идеально, не выскальзывает. Большим пальцем удобно переключать и выбирать нужные режимы, не отвлекаясь от измерений. Размер основной кнопки выделенной для измерений, чуть больше остальных, она выделена красным цветом и территориально расположена по середине дальномера.
Сверху расположено окно приемо/передатчика.
Функционал
Всего для работы используется 5 кнопок.
Для включения используется кнопка №1 красная «С». Так же она выполняет функцию очистки измерений или сброса.
Кнопка №2 выбора режима измерения «F». Перед измерениями можно выбрать режим. После выбора на экране в левой части будет высвечиваться. Тут же измеренные значения. В памяти сохраняется 20 последних измерений.
Кнопка №3 просмотра измерений. Для перелистывания нужно кратковременно нажать. Так же можно использовать ее как сложение или вычитание результатов.
Кнопка №4 кнопка выбора точки отсчета. Доступно 2 варианта: верх рулетки и низ. При длительном удержании происходит выбор единиц измерения (метры, футы, дюймы)
Кнопка №5 «MEAS» — служит для запуска измерений при каждом измерении дублируется звуковым сигналом, вывода из спящего режима (лазер перестает светить после 30 секунд бездействия). Длительное нажатие кнопки переведет дальномер в режим непрерывного измерения, и на экране будет отображаться минимальное значение и последнее измеренное.
Рулетка сама выключится после 2 минут бездействия. Подсветка экрана не выключается и не гаснет
ИЗМЕРЕНИЯ
После включения поверхности можно наблюдать красную точку лазера.
Так как образцовой лазерной рулетки-дальномера другой нет. За точность измерений будет отвечать обычная ленточная рулетка длиной 5 м у которой класс точности 2. Согласно ГОСТам при длине измерительного полотна рулетки 5 м при II классе точности, погрешность должна быть ± 1.3 мм.
Минимальное измеряемое расстояние 0,05 м
При ошибке в измерении (меньше минимального расстояния или больше) на экран выводится ошибка.
Близкое расстояние.
Расстояние до 5 метров
И большие расстояния
Между колоннами.
Расстояние до дальней стенки. Обилие препятствий не мешают измерениям.
Измерение площади.
Измерение объема
Разборка
Корпус собран на 4 саморезах закрученных в заднюю крышку.

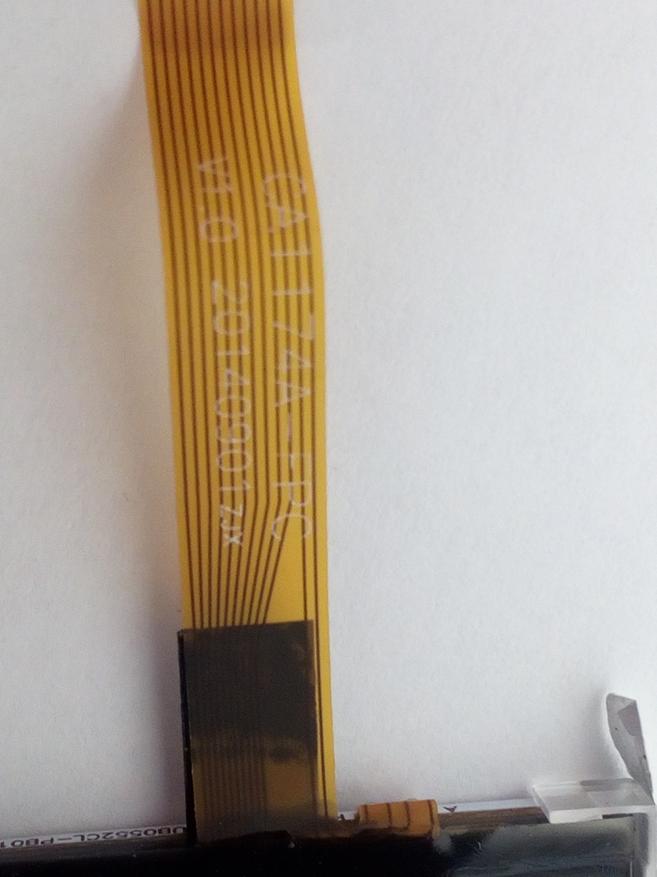

Внутри экран на шлейфе
Главная плата с приемо/передатчиками. Версия платы Smart_v1.1
Обратная сторона. Все построено на микроконтроллере STM32F030C8T6
Коротко о STM32F030C8T6 микроконтроллер 32-Бит, Cortex-M0, 48МГц, 64КБ Flash
Серия stm32 f0
Ядро ARM Cortex-M0
Ширина шины данных 32-бит
Тактовая частота 48 мгц
Количество входов/выходов 39
Объем памяти программ 64 кбайт(64k x 8)
Тип памяти программ flash
Объем RAM 8k x 8
Наличие АЦП/ЦАП ацп 12x12b
Встроенные интерфейсы i2c, spi, uart
Встроенная периферия dma, por, pwm, wdt
Напряжение питания 2.4…3.6 в
Рабочая температура -40…+85c
Корпус lqfp-48
Подведем итоги
+ Скорость измерения. После нажатия на кнопку, рулетка почти сразу выдает результат
+ Удобная форма рулетки.
+ Низкая цена
+ Отличное качество сбоки
± Вывод на экран всего 2 измерений
± Питание от 3 ААА
— Нет возможности закрепить на штативе (считаю что не нужна, так как рулетка относится больше к бытовой, нежели к промышленным вариантам)
— Нет возможности отключения экрана и звукового сопровождения
За свои деньги, рулетка показывает хорошие результаты, радует точностью измерения и простотой, минимальными габаритами. Полностью соответствует цена качество.
