Гигабитный свитч TrendNet TPE-LG50 с РоЕ+ на борту

Мое знакомство с РоЕ состоялось в тот момент, когда нужно было подключить пользователей «последней мили», и подать питание на ретранслятор, который должен быть установлен на довольно высокой мачте. Задача была решена, а я немного расширил свой кругозор.



Рассказывать о том, что такое технология РоЕ, чем она хороша и тому подобное, я не буду. Любой, кто с этим сталкивался, имеет хотя бы минимальное представление о передаче питания по сетям Ethernet. Сейчас я коротко расскажу об одном из устройств, использующих эту технологию.



В руки мне попал полууправляемый 5-ти портовый гигабитный свитч TPE-LG50 торговой марки TrendNet. Его общая коммутационная емкость составляет 10 Гб/с. Почему полууправляемый, я расскажу немного позже, а пока немного фотографий и текста.

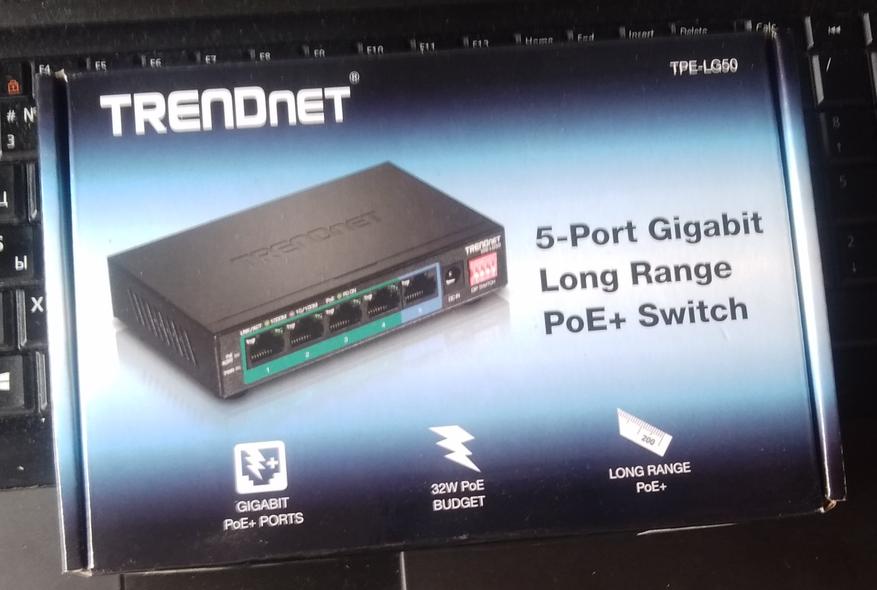

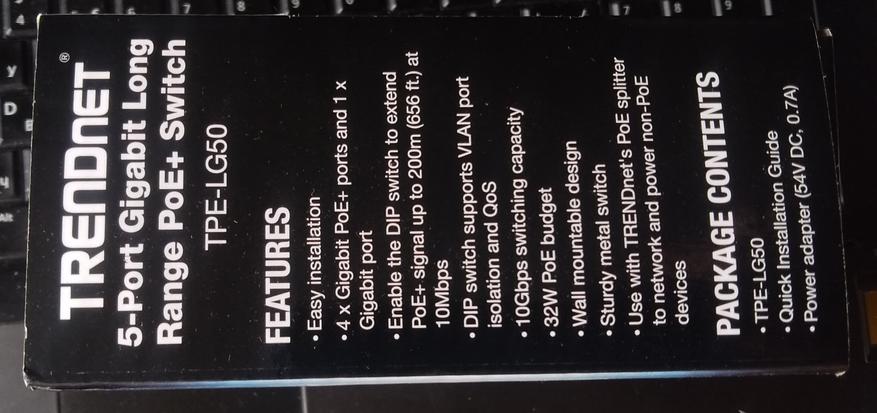

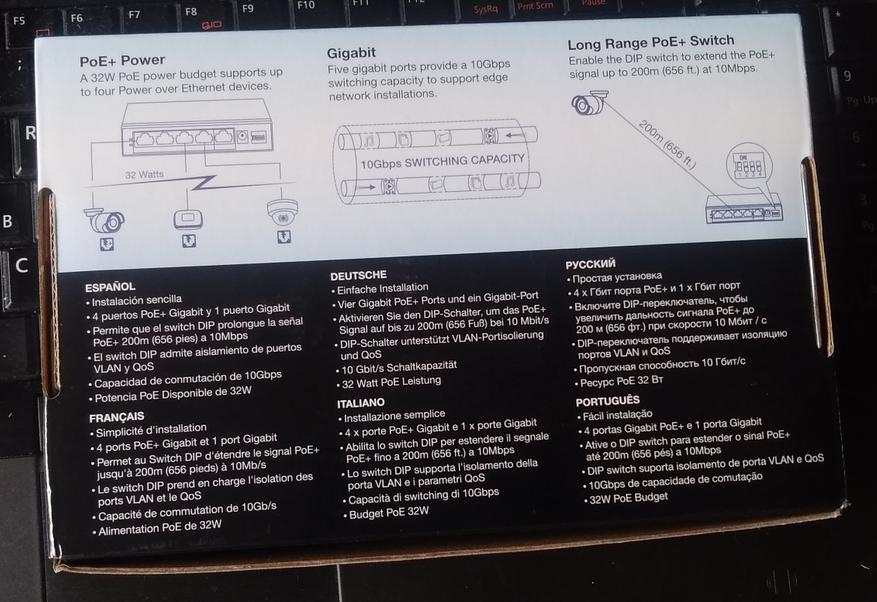

Коробка из глянцевого картона с изображением устройства, его основными характеристиками и другой информацией.

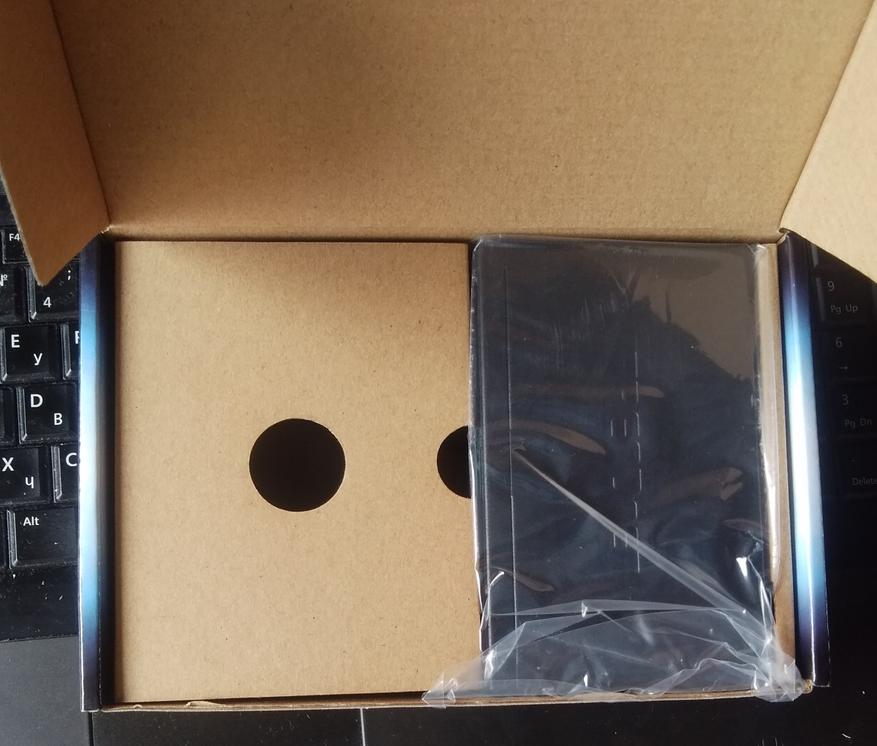

Обычный маркетинговый ход, чтобы привлечь потребителя. Внутри, кроме самого устройства, сведения о безопасности и инструкция по быстрой инсталляции формата А3, сложенная в несколько раз.

Вот ссылка на этот мануал и технические характеристики на русском языке в электронном виде на сайте производителя: https://www.trendnetrussia.ru:4433/langru/support/support-detail.asp?prod=105_TPE-LG50.

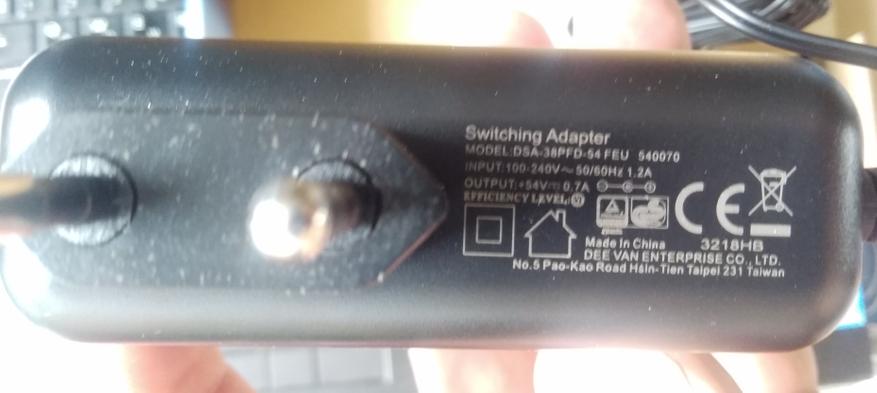

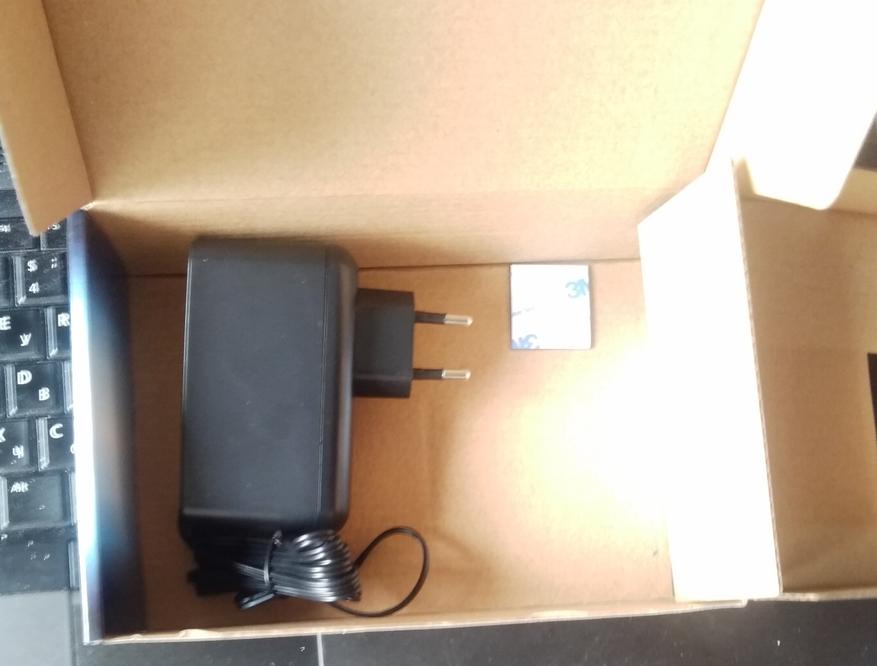

Блок питания с евровилкой, 54В/0,7А со стандартным штекером.

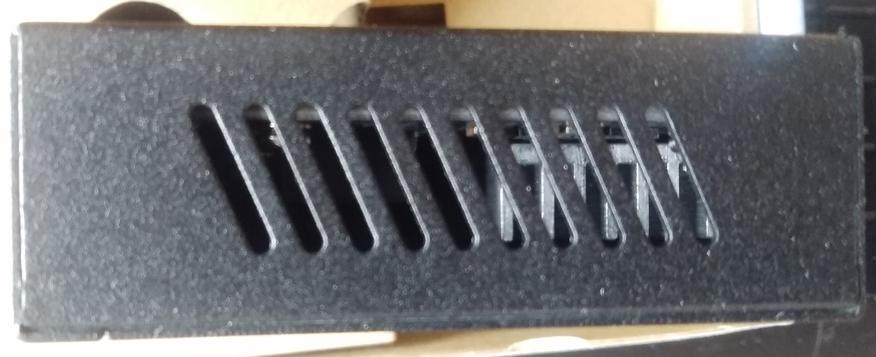

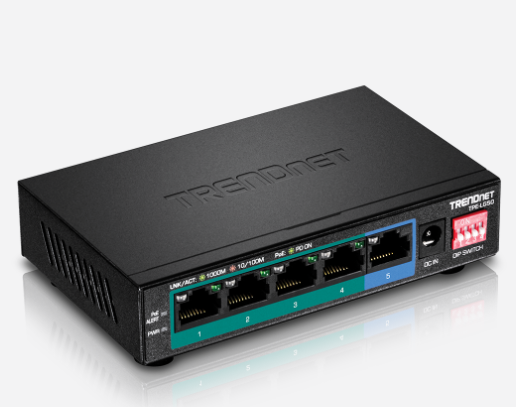

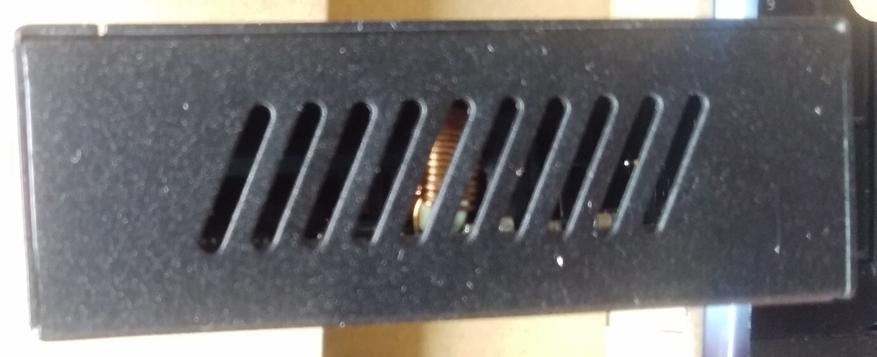

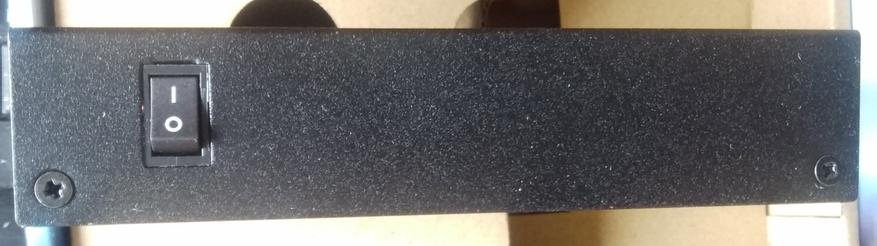

Внешний вид устройства со стороны лицевой панели, снизу, сзади и по бокам.

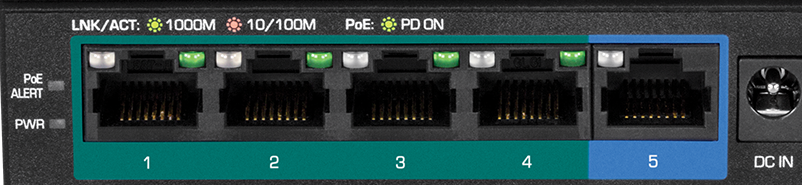

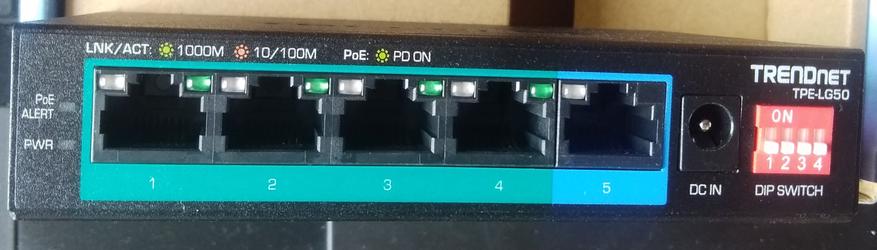

Охлаждение – пассивное, возможность и десктопной и настенной установки. В общем, ничего необычного, кроме нескольких небольших отличий. На лицевой панели над разъемами Ethernet информативные светодиоды.

А выше них – разъяснение, что обозначает цвет или его отсутствие.



Теперь о DIP–переключателях.

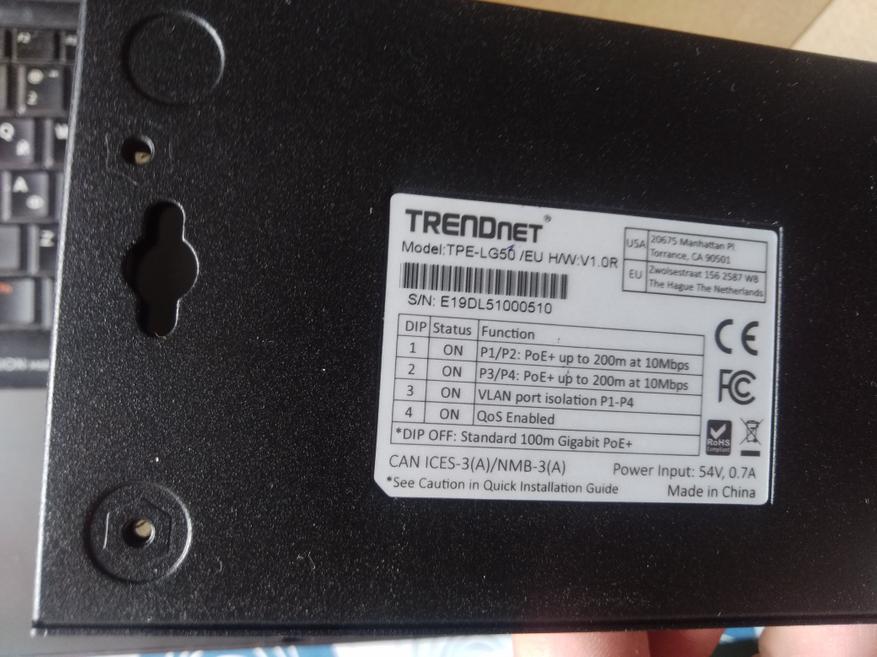

На нижней панели – шильдик с напоминалкой о том, какой из переключателей за что отвечает. Именно из-за них я и назвал этот коммутатор полууправляемым.



Первые два отвечают за подачу увеличенного бюджета питания по порты 1-2 и 3-4, третий изолирует VLAN'ы на портах, а включение четвертого дает приоритезацию передачи видео и аудио по сети.



Теперь немного об изоляции VLAN'ов. При включении третьего DIP, портам с первого по четвертый ставятся в соответствие разные виртуальные сети, начиная с меньшего ID по возрастанию. Если VLAN'ов больше 4-х, то последние просто отсекаются. В принципе, для простейшего разграничения доступа этого достаточно.



Четвертый DIP, отвечающий за QoS. Если к коммутатору подключены различные сетевые устройства, например, точки доступа, IP-видеокамеры, свитчи или роутеры, то для обеспечения приоритетности передачи видео, это критично. Как я упоминал ранее, свитч полууправляемый, поэтому выбрать, какой из видов трафика должен проходить в первую очередь, невозможно.



Кроме того, после переключения любого DIP–переключателя необходимо перезагрузить коммутатор, чтобы изменения вступили в силу.



Ниже – видео распаковки и тестирования коммутатора TPE-LG50 торговой марки TrendNet.



Тестирование скорости приема/передачи по сети на расстояниях до 100 м. показали соответствие спецификациям, заявленных производителем. При подключении к TPE-LG50 двух точек доступа Ubiquiti UniFi (24В каждая) и двух IP-камер TrendNet (48В каждая) свитч выдал предупреждение о превышение бюджета по питанию (загорелся индикатор «PoE ALERT»), который составляет 32Вт в общем.



Из недостатков TPE-LG50 хотел бы отметить не совсем привычное расположение разъема питания – на передней панели.



Позитивных моментов немного больше. В частности:

– небольшие габариты устройства;

– высокая мощность;

– увеличенный радиус действия;

– изоляция портов VLAN;

– QoS.



Общее впечатление позитивное. Коммутатор свои задачи выполняет. Возможности соответствуют заявленным. По моему мнению, этот РоЕ–свитч будет актуален небольших производств или офисов, где достаточно подключить пару точек доступа и одну IP–камеру.

Ссылка на на официальном сайте — https://www.trendnetrussia.ru:4433/langru/support/support-detail.asp?prod=105_TPE-LG50
