Обзор зарядного устройства XTAR VP4C

Данный обзор посвящен зарядному устройству XTAR VP4C.
Зарядное устройство было предоставлено на обзор производителем.

Ссылка на ЗУ на официальном сайте XTAR:

http://www.xtar.cc/charger/...

И в официальном магазине на Aliexpress:

https://ru.aliexpress.com/item/33014423667.html?gps-id=pcStoreJustForYou&scm=1007.23125.122752.0&scm_id=1007.23125.122752.0&scm-url=1007.23125.122752.0&pvid=19c8fa5d-6d31-4c2a-80c2-f72aead9bd1d&spm=a2g1y.12024536.smartJustForYou_44175640.14

ЗУ пришло запакованным в картонную коробку, основательно замотанную скотчем. Неплохой подход к упаковке посылки, коробочка ЗУ не пострадала.

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 11
Размер:	96.2 Кб
ID:	221805 Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 8
Размер:	134.6 Кб
ID:	221806

Поставляется ЗУ в картонной коробке с полиграфией. На стенках есть информация о типах заряжаемых аккумуляторов.

Устройство поддерживает следующие типы и типоразмеры аккумуляторов

Li-ion 3,6/3,7 В: 10440//14500/14650/16340/17335/17500/17670/18350/18490/18500/ 18650/18700/20700/21700/22500/22650/25500/26500/26650/32650
Аккумуляторы 20700 и 21700 с защитой не входят по длине, о чем производитель честно указал на коробке

Поддержки аккумуляторов Ni-mH/Ni-Cd НЕТ.

Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 8
Размер:	143.2 Кб
ID:	221807 Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 10
Размер:	124.4 Кб
ID:	221808
Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 10
Размер:	61.6 Кб
ID:	221809 Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 2
Размер:	62.1 Кб
ID:	221810
Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 3
Размер:	84.0 Кб
ID:	221811

Внутри коробки ЗУ уложено без каких-либо дополнительных прокладок и пакетиков, кабель в свернутом виде был вложен в слоты для аккумуляторов.
В комплект поставки входит ЗУ, кабель и инструкция. Длина кабеля 73 см, кабель брендированный.
Блока питания в комплекте нет, для корректной работы нужен блок питания с USB выходом (мама) 5В/2А. Зарядник для телефона с соответствующими параметрами подойдет

Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 4
Размер:	66.8 Кб
ID:	221812
Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 2
Размер:	119.8 Кб
ID:	221813
Нажмите на изображение для увеличения
Название: 9_1.jpg
Просмотров: 3
Размер:	86.9 Кб
ID:	221814 Нажмите на изображение для увеличения
Название: 9_2.jpg
Просмотров: 3
Размер:	80.6 Кб
ID:	221815

Инструкция на нескольких языках, в том числе и на русском.

Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 2
Размер:	89.7 Кб
ID:	221816
Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 2
Размер:	135.2 Кб
ID:	221817
Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 2
Размер:	285.1 Кб
ID:	221818

Внешне ЗУ симпатичное, грани корпуса скруглены. Качество сборки и материалов неплохое, панели подогнаны нормально, ничего нигде не скрипит. Придраться особо не к чему, лишь в одном месте нашел небольшой дефект литья пластика (левый нижний угол) и в дисплее под стеклом небольшая соринка – на работоспособность не влияет.
В нижней части расположен дисплейчик размером 80х15 мм, разделенный на пять ячеек. Дисплей был заклеен защитной пленкой. Также в нижней части расположена кнопка управления, толкатель кнопки пластиковый, прямоугольный, установлен с небольшими зазорчиком, немного выступает из корпуса и слегка люфтит. Нажатие кнопки четкое, в меру тугое. Размер толкателя – 11,1х7,1 мм.

Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 2
Размер:	74.5 Кб
ID:	221819
Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 2
Размер:	50.2 Кб
ID:	221820 Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 4
Размер:	45.2 Кб
ID:	221821
Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 2
Размер:	73.4 Кб
ID:	221822

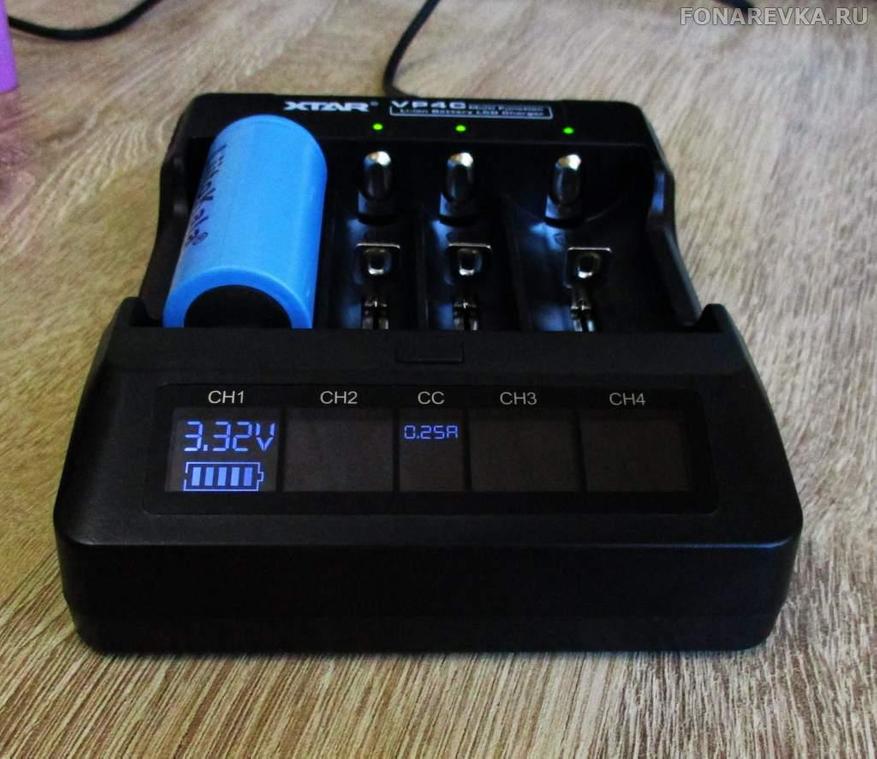

Дисплей предусматривает вывод напряжения и шкалы уровня заряда аккумулятора, центральная часть отведена под отображение заначения тока зарядки. Над каждым слотом размещен индикаторный светодиод.

Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 2
Размер:	83.7 Кб
ID:	221823

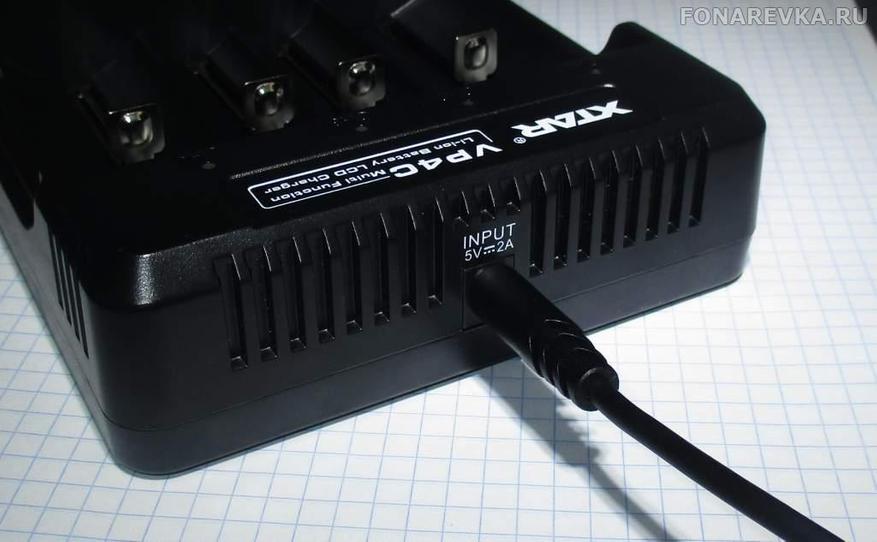

На верхнем торце расположены вход для подключения питания. Маркировка 5V, 2А постоянного тока. Также на верхнем торце выполнены прорези для охлаждения компонентов ЗУ, на верхней части боков ЗУ также есть прорези для охлаждения.

Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 2
Размер:	50.2 Кб
ID:	221824
Нажмите на изображение для увеличения
Название: 18_1.jpg
Просмотров: 3
Размер:	50.3 Кб
ID:	221825

На задней стороне есть семь ножек со вставками из пористой резины и нанесена основная информация о модели ЗУ, типах поддерживаемых аккумуляторов, параметры входных и выходных токов и напряжений, внизу нанесен серийный номер. Также в верхней части выполнены прорези для охлаждения.

Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 2
Размер:	110.6 Кб
ID:	221826
Габариты ЗУ:

Длина – 147,8 мм, ширина — 115,5 мм, высота — 35,8 мм (по ножкам).
Вес – 201,3 грамма

Ширина слотов не одинаковая. Боковые шире центральных.
Боковые слоты шириной 28,5 мм, центральные – 18,4 мм (замер по бортику).
Расстояние между боковым и центральным слотом (по центрам) – 26,1 мм, между боковыми – 18,6 мм.
На каждом из слотов есть маркировка о полярности, а также возможных вариантах величины зарядного тока.

Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 2
Размер:	78.5 Кб
ID:	221827

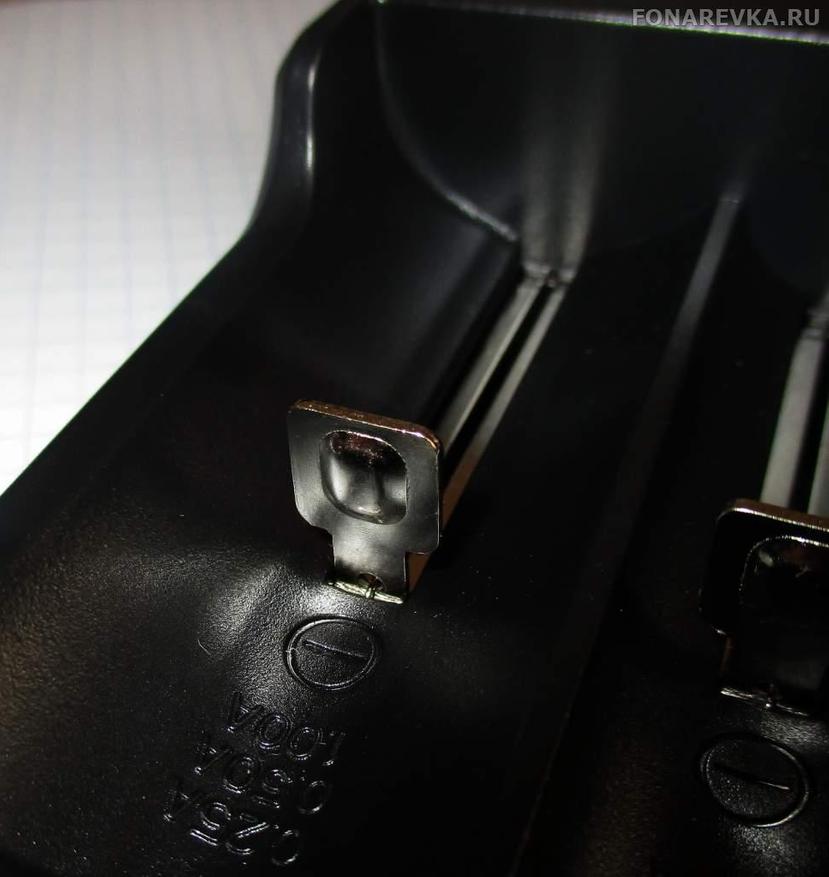

Контактные площадки неплохие
«Плюсовая» – 4х9,1 мм, выступают из корпуса на 1,5 мм.
«Минусовая» — 4х9,7 мм – с выпуклой (на 1 мм) зоной посередине.
«Минусовой» контакт всех слотов по началу перемещался по салазкам с небольшими заеданиями, достаточно туго, но без скрипов. Салазки быстро разработались, после нескольких холостых раздвиганий контактов. Возвратная пружина достаточно мощная, аккумуляторы при переворачивании ЗУ не выпадают.

Минимальное расстояние между «плюсовым» и «минусовым» контактами — 30,5 мм, максимально возможное — 71,5 мм.

Таким образом в боковые слоты можно ставить аккумуляторы любого из поддерживаемых типоразмеров, в средние – только диаметром до ~18,5-19 мм.

Нажмите на изображение для увеличения
Название: 21.jpg
Просмотров: 3
Размер:	71.5 Кб
ID:	221828 Нажмите на изображение для увеличения
Название: 22.jpg
Просмотров: 2
Размер:	59.5 Кб
ID:	221829
Нажмите на изображение для увеличения
Название: 23.jpg
Просмотров: 2
Размер:	60.8 Кб
ID:	221830 Нажмите на изображение для увеличения
Название: 24.jpg
Просмотров: 2
Размер:	66.3 Кб
ID:	221831

Аккумулятор 16340 с защитой держится нормально, аккумуляторы 14500 и 26650 без защиты устанавливаются без проблем, 18650 с защитой встают с небольшим запасом.

Нажмите на изображение для увеличения
Название: 25.jpg
Просмотров: 3
Размер:	80.3 Кб
ID:	221832
Нажмите на изображение для увеличения
Название: 26.jpg
Просмотров: 2
Размер:	91.8 Кб
ID:	221833

Выходной ток:

2 слота по 1 А (только крайние слоты), или 4 слота по 0, 5 А, или 4 слота по 0,25 А.

Напряжение окончания зарядки – 4,2±0,05 В.
Ток отсечки ≤ 120 мА

Примеры использования.

При подключении ЗУ к источнику питания кратковременно загораются красным все 4 индикатора над слотами и все элементы индикации на дисплее. Далее на дисплее отображается значение тока 0,5 А и загораются зеленым все 4 индикатора над слотами. Ток заряда 0,5 А выставляется по умолчанию при каждом новом включении ЗУ.
Напряжение холостого хода на слотах находится в пределах 4,62-4,67 В.

Нажмите на изображение для увеличения
Название: 27.jpg
Просмотров: 2
Размер:	86.5 Кб
ID:	221834

При работе, в том числе и на холостом ходу ЗУ издает негромкий низкочастотный писк. С расстояния 30-40 см писк еле различим, но он есть…

При установку аккумуляторов в устройство сразу начинается процесс зарядки.
Цвет индикатора над слотом с установленным аккумулятором меняется на красный, в окошечке дисплея под соответствующим слотом начинает отображаться значение напряжения на аккумуляторе и шкала прогресса зарядки.
Также при установке аккумулятора ток заряда автоматически меняется на максимально возможный для выбранного слота. Напомню, что для двух крайних слотов это 1 А, для двух средних – 0,5 А. Отображаемый на дисплее ток одинаков для всех слотов, за исключением тока 1 А, в этом случае ток одинаков только для крайних слотов.
При установке сначала аккумуляторов в два крайних слота ток выставится 1 А, при добавлении аккумулятора в средний слот ток автоматически снизится до 0,5 А на всех слотах.
Ток можно выставить вручную нажатием на кнопку. Для крайних слотов доступны варианты 1 А, 0,5 А, 0,25 А, для средних – 0,5 А или 0,25 А.
Также ток заряда можно предварительно выбрать до установки аккумулятора, нажатием кнопки выставив 0,25 А, 0,5 или 1 ампер на слот. Правда есть нюанс: выставленный вручную ток 0,5 А автоматически повышается ЗУ до 1 А, а вот предварительно выставленный 0,25 А почему-то остается.
Мелкий литий ЗУ не жалеет, в крайних слотах также автоматически выставляется ток 1 А как для аккумуляторов 14500, так и для 16340.
При зарядке мелкого лития лучше сразу предварительно настроить 0,25 А.

Нажмите на изображение для увеличения
Название: 28.jpg
Просмотров: 3
Размер:	83.3 Кб
ID:	221835 Нажмите на изображение для увеличения
Название: 29.jpg
Просмотров: 2
Размер:	83.7 Кб
ID:	221836
Нажмите на изображение для увеличения
Название: 30.jpg
Просмотров: 2
Размер:	87.4 Кб
ID:	221837
Нажмите на изображение для увеличения
Название: 31.jpg
Просмотров: 2
Размер:	91.9 Кб
ID:	221838 Нажмите на изображение для увеличения
Название: 32.jpg
Просмотров: 2
Размер:	105.3 Кб
ID:	221839
Нажмите на изображение для увеличения
Название: 33.jpg
Просмотров: 2
Размер:	101.4 Кб
ID:	221840 Нажмите на изображение для увеличения
Название: 34.jpg
Просмотров: 2
Размер:	92.1 Кб
ID:	221841
Нажмите на изображение для увеличения
Название: 35.jpg
Просмотров: 3
Размер:	84.9 Кб
ID:	221842 Нажмите на изображение для увеличения
Название: 36.jpg
Просмотров: 3
Размер:	88.8 Кб
ID:	221843

ЗУ держит ток заряда 1 А для двух крайних слотов без проблем (при использовании блока питания на 2 А или более мощного). Меньший ток также можно выставить вручную. При использовании менее мощного блока питания ток заряда 1 А недоступен.

Нажмите на изображение для увеличения
Название: 37.jpg
Просмотров: 2
Размер:	94.1 Кб
ID:	221844
Нажмите на изображение для увеличения
Название: 38.jpg
Просмотров: 2
Размер:	82.3 Кб
ID:	221845
Нажмите на изображение для увеличения
Название: 39.jpg
Просмотров: 2
Размер:	101.7 Кб
ID:	221846

Замер токов в слотах (в разрыве цепи минусового контакта)
Первый и четвертый слоты при выставленных токах:
1 А – замеренный 0,98-1,01 А
0,5 А – замеренный 0,5-0,52 А
0,25 А – замеренный 0,24-0,25 А

Все 4 слота выставленных токах:
0,5 А – замеренный 0,5-0,52 А
0,25 А – замеренный 0,24-0,25 А

В процесс зарядки токи снижаются, но без отображения сниженных значений на дисплее, то есть если выставлен ток 0,5 А, то и при практически заряженных аккумуляторах будет отображаться 0,5 А. Замер показал при 4,05 В на слоте — ток заряда 0,21 А, при 4,17 В – 0,08 А.

Опытным путем выяснил, что в ЗУ есть защита от неверной полярности установки аккумуляторов. Проверил, работает. На дисплее при этом не отображается никакой информации о неправильной полярности, зарядка просто не идет. Индикатор слота светится зеленым.

Нажмите на изображение для увеличения
Название: 40.jpg
Просмотров: 2
Размер:	95.3 Кб
ID:	221847

По окончанию зарядки отображается полная шкала заряда и напряжение на аккумуляторе. ЗУ завышает значение напряжения на 0,01 В.
На короткое время на полностью заряженных мелких аккумуляторах отображается значение напряжения 4,2 В, через 2-3 минуты напряжение падает до 4,18 В. Таким образом мелкий литий вне зависимости от слота и величины тока заряда заряжается до 4,18 В (4,17 В на извлеченном аккумуляторе), 18650 и 26650 заряжаются до 4,2 В (4,19 В на извлеченном аккумуляторе).
Аккумулятор 26650 LiitoKala зарядился током 1 А за приблизительно 6 часов.
Во время зарядки ЗУ и аккумуляторы практически не нагреваются, нагрев до не более 40-45 градусов.

Нажмите на изображение для увеличения
Название: 41.jpg
Просмотров: 2
Размер:	109.7 Кб
ID:	221848
Нажмите на изображение для увеличения
Название: 42.jpg
Просмотров: 2
Размер:	109.7 Кб
ID:	221849
Нажмите на изображение для увеличения
Название: 43.jpg
Просмотров: 2
Размер:	103.0 Кб
ID:	221850
Нажмите на изображение для увеличения
Название: 44.jpg
Просмотров: 2
Размер:	98.1 Кб
ID:	221851

Итого: неплохое ЗУ для литиевых аккумуляторов, простой интерфейс, удобство использования даже далекими от техники пользователями. Для зарядки сразу 4-х мелких литиевых аккумуляторов или достаточно быстрой зарядки 18650 или 26650 вполне годное. А вот заряжать сразу 4 аккумулятора 18650 – долго…
Еще один минус — нет блока питания в комплекте, штука копеечная, но явно не лишняя
