Фонарь Klarus Titanium H1A

Обзор посвящен налобнику с питанием от элементов формата АА/14500 Klarus Titanium H1A. Фонарь примечателен применением в конструкции титанового сплава и раздельным ближним и дальним светом.

Фонарь был предоставлен для обзора магазином Геарбест.

Ссылка на фонарь на сайте магазина (присланная менеджером)

Klarus Titanium H1A на сайте магазина

Ссылка на фонарь на сайте производителя:

Klarus Titanium H1A на сайте производителя

Фонарь представлен в двух вариантах исполнения: с красными или черными декоративными вставками и защелкой батарейного отсека.

На обзоре «черный» вариант.

Немного информации с сайта производителя

• Main lamp: CREE XP-L V6 LED, 50000 hours life.

        Side lamp(white light): CREE XP-E2 R2 LED, (4000K), 50000 hours life.

        Side lamp(red light): CREE XP-E2 P2 red LED, 50000 hours life.

      • Main lamp: 3 lighting levels.

        Side lamp (white light): 2 lighting levels, 1 flash/strobe level.

        Side lamp (red light): 1 lighting mode, 1 flash/strobe level.

      • Working voltage 0.9V-4.2V.

      • Battery: AA alkaline, Ni-MH battery, and 14500 Li-Ion batteries.

      • Reflector: Lens.

      • Switch: dual switch at top.

      • Size: 66mm (2.6")x40mm(1.57")x32mm(1.26") .

      • Weight: 73g (2.58oz) (w/o battery).

      • Material: Titanium.

      • Waterproof: IPX6 waterproof.

      • Accessories: Headband, Carrying Case, 14500 Battery with Micro-USB Charging Port.

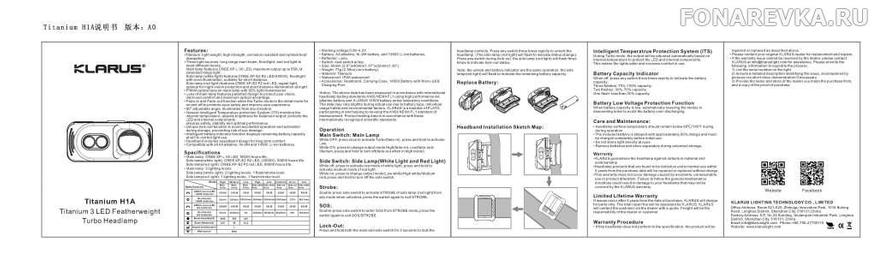

Инструкция:

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 71
Размер:	48.2 Кб
ID:	196284

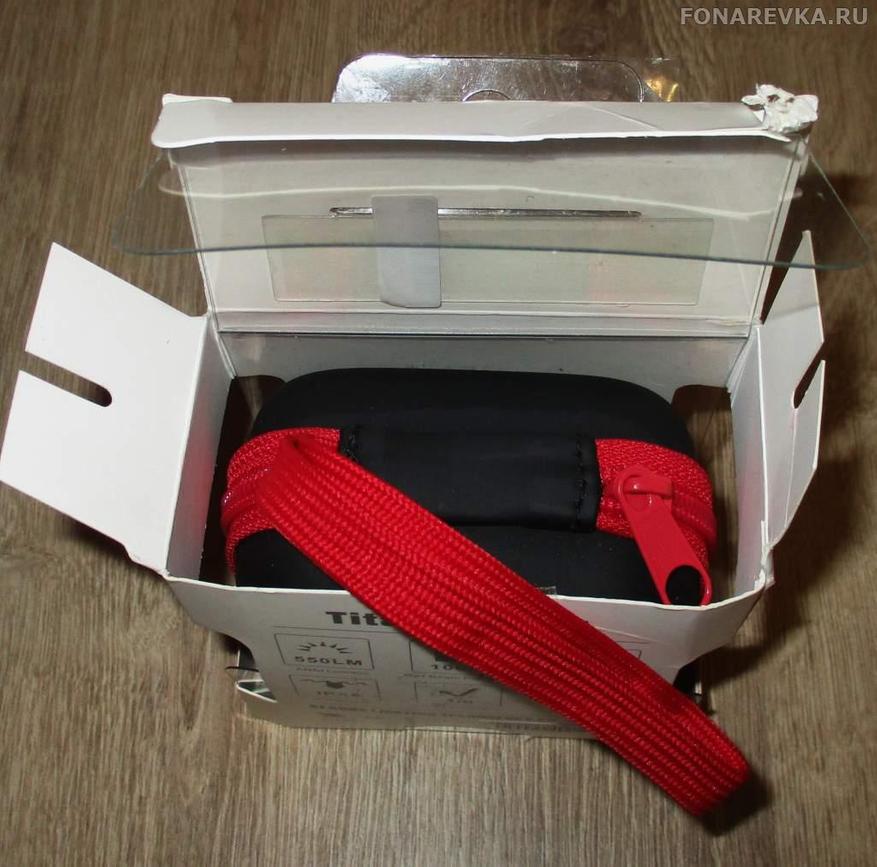

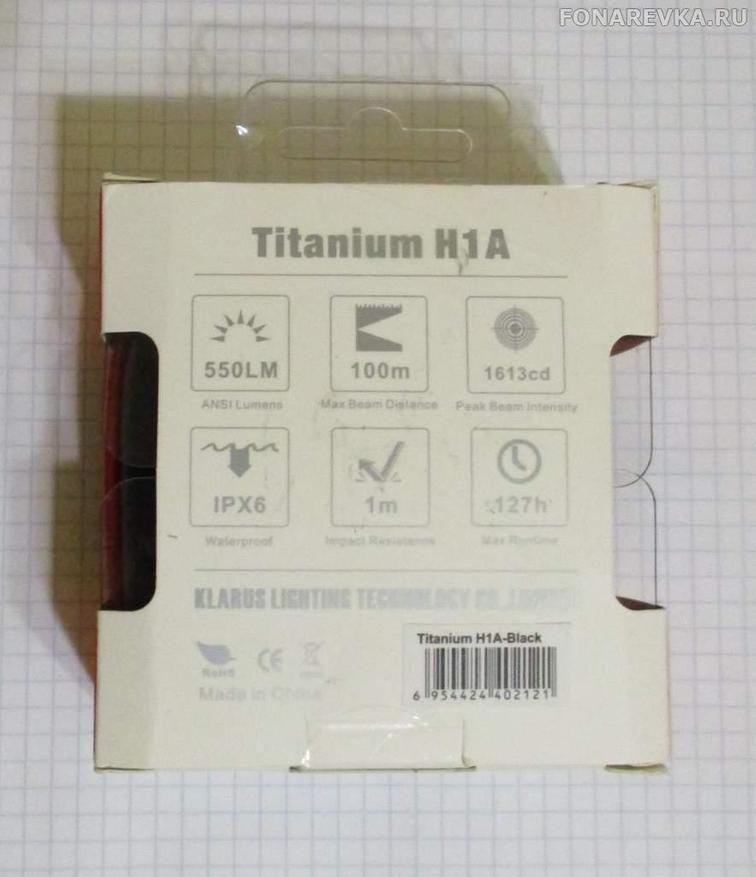

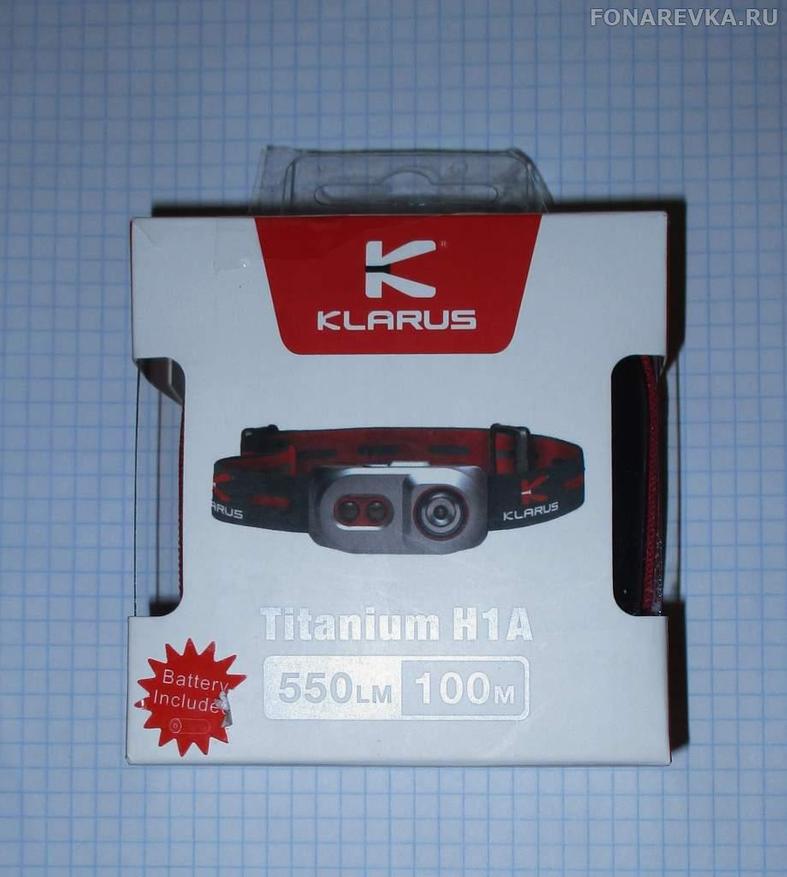

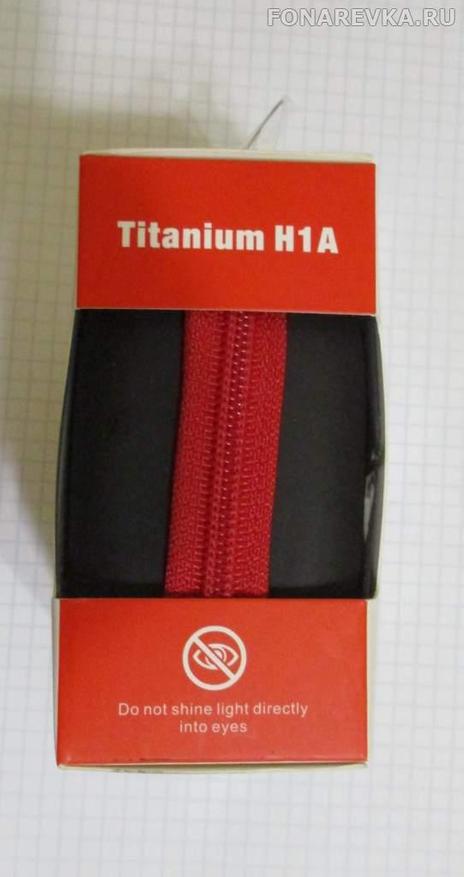

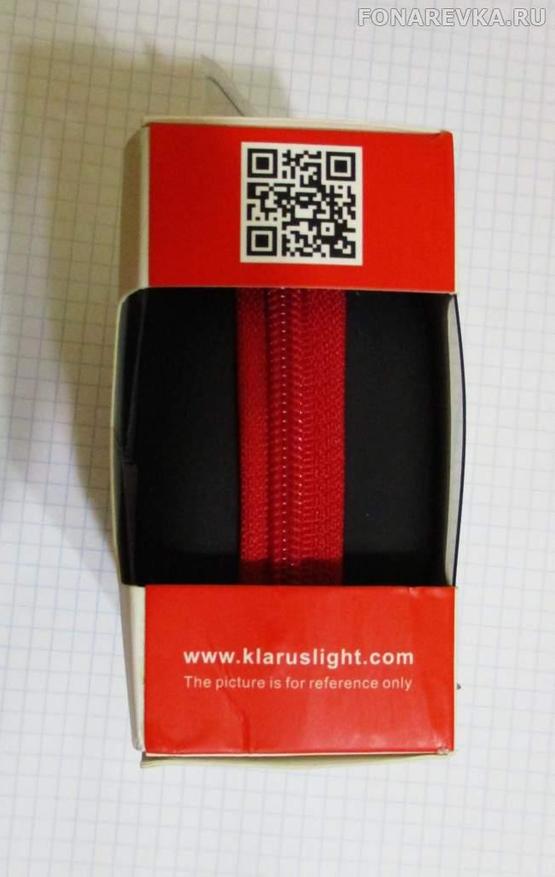

Фонарь поставляется в картонной коробочке с окошком, окошко прикрыто толстым прозрачным пластиком. На коробке есть вся необходимая информация о фонаре. Внутри коробки находится фонарь, уложенный в твердый чехол на молнии. Комплектный аккумулятор не был установлен в фонарь и лежал в кармашке чехла.
Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 71
Размер:	66.0 Кб
ID:	196285Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 69
Размер:	35.9 Кб
ID:	196286Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 69
Размер:	46.5 Кб
ID:	196287
Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 68
Размер:	57.4 Кб
ID:	196288Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 3
Размер:	97.6 Кб
ID:	196289
Нажмите на изображение для увеличения
Название: 7_1.jpg
Просмотров: 4
Размер:	50.3 Кб
ID:	196290Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 6
Размер:	69.6 Кб
ID:	196291

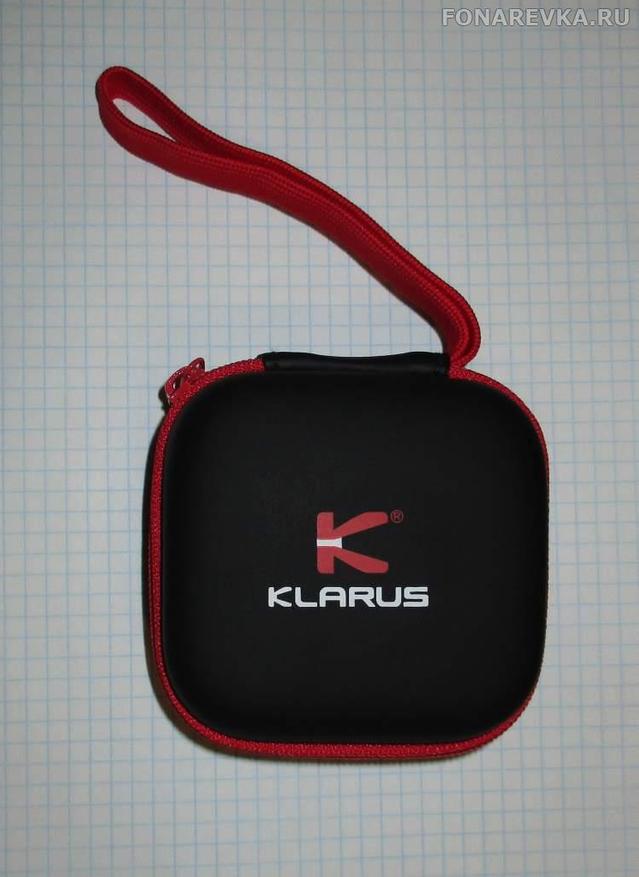

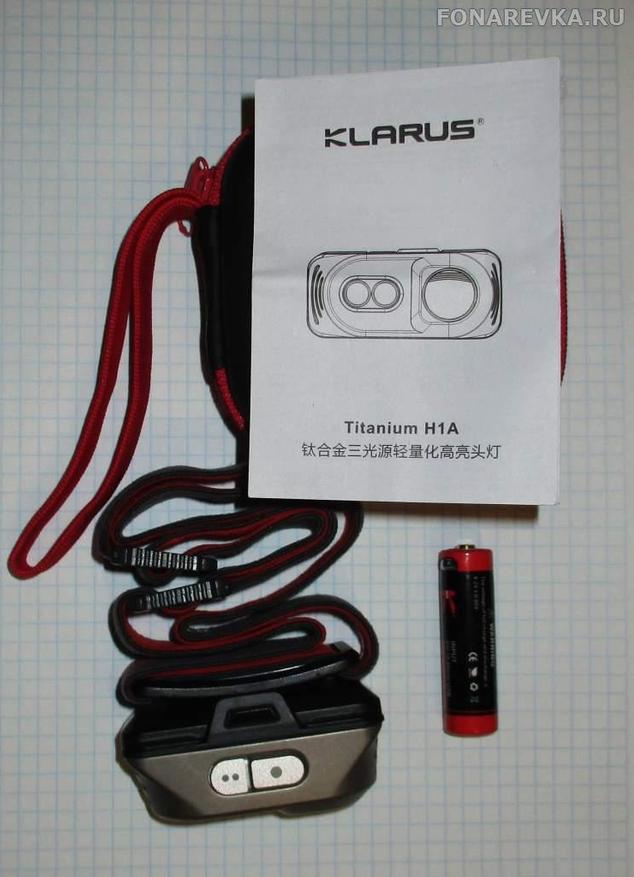

В комплект поставки входят:
Фонарь, чехол, аккумулятор 14500 емкостью 750 mAh со встроенным зарядным устройством, а также инструкция на китайском и английском.

Весь комплект поставки.
Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 6
Размер:	63.1 Кб
ID:	196292

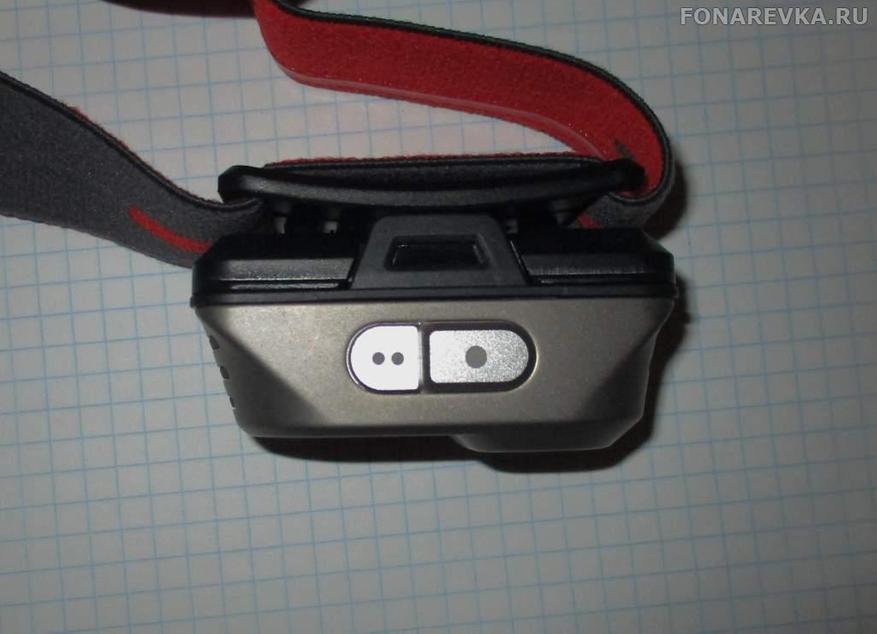

Рассмотрим сам фонарь поближе.

Материал корпуса, за исключением задней крышки – матовый титановый сплав. Задняя крышка, батарейный отсек, холдер налобного крепления выполнены из пластика.

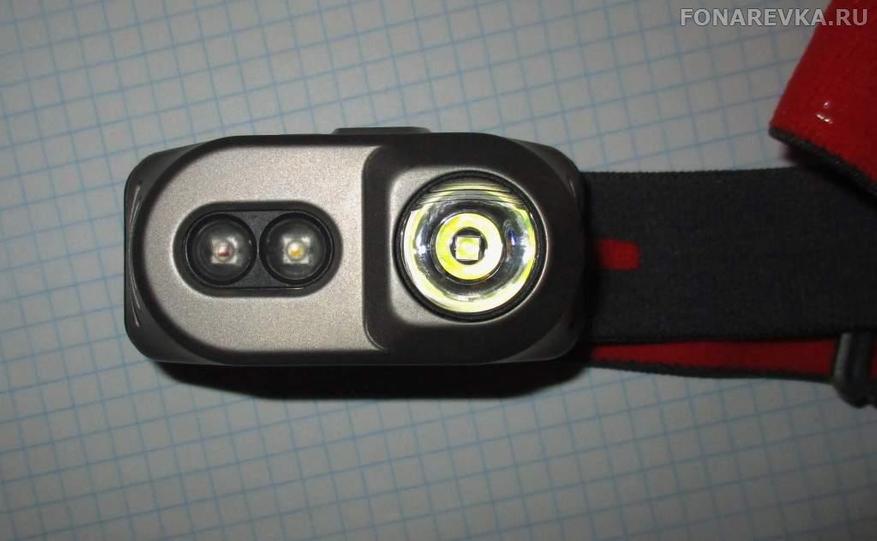

На передней части установлены основной светодиод xp-l c TIR линзой для дальнего света и два дополнительных светодиода ближнего света xp-e2 c нейтральным белым и красным светом, дополнительные диоды закрыты матовыми линзочками. Фонарь имеет две кнопки управления режимами, кнопки металлические, разного размера, расположены на верхней стороне фонаря. На ощупь находятся легко, благодаря разной высоте спутать их между собой практически нереально. Клик четкий, нажатие нетугое, не исключает случайное включение, на этот случай предусмотрена электронная блокировка кнопки.

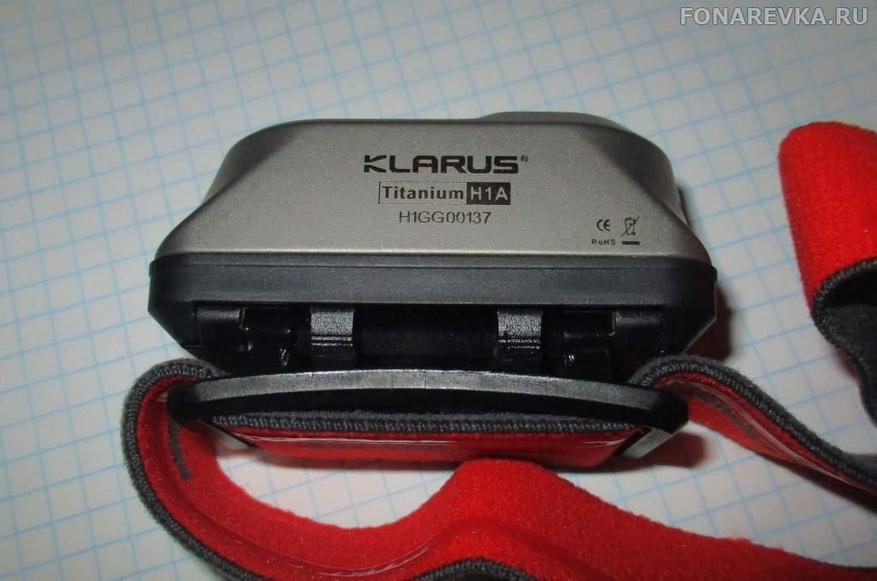

На нижней части фонаря нанесена информация о модели и серийный номер.
Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 13
Размер:	46.0 Кб
ID:	196293Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 13
Размер:	48.9 Кб
ID:	196294
Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 10
Размер:	64.2 Кб
ID:	196295Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 11
Размер:	58.3 Кб
ID:	196296

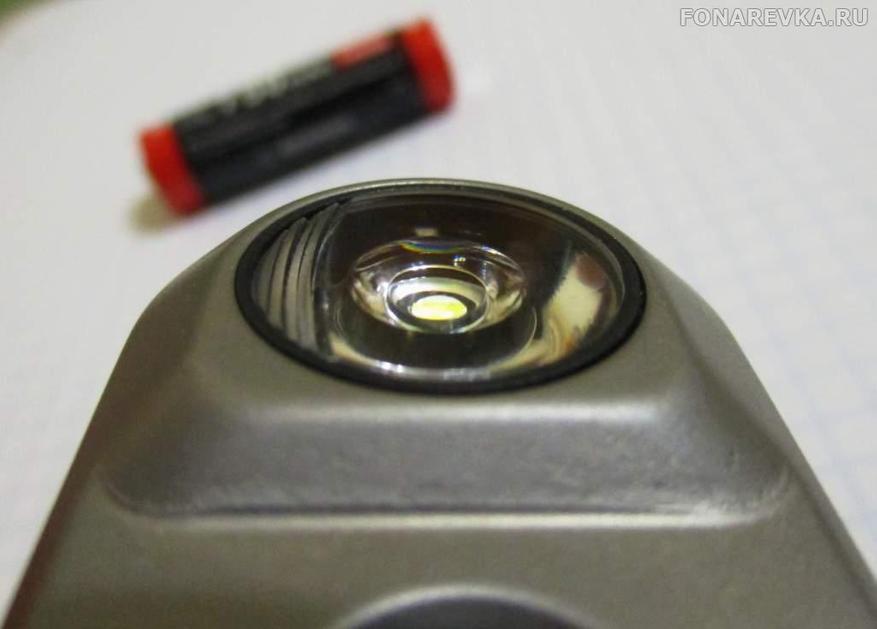

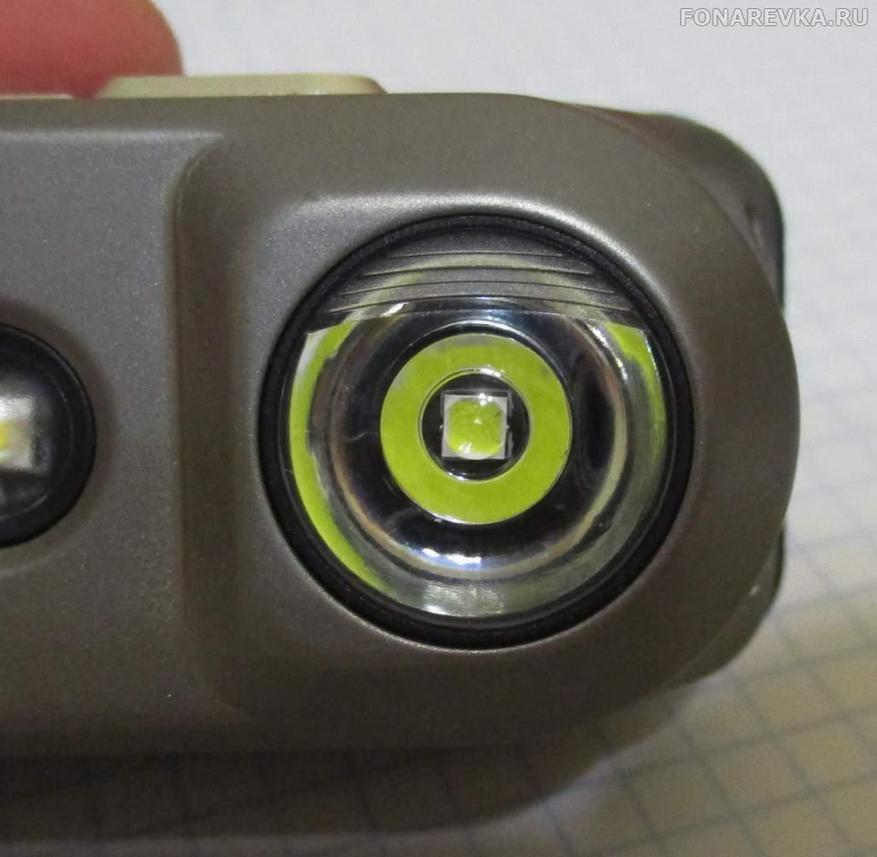

Стекла над тиркой нет. Линза установлена заподлицо с корпусом, скорее всего будет царапаться…
Основной диод установлен по центру, но немного повернут вокруг оси (внутренний перфекционист негодует).
Нажмите на изображение для увеличения
Название: 13_1.jpg
Просмотров: 11
Размер:	39.4 Кб
ID:	196297Нажмите на изображение для увеличения
Название: 13_2.jpg
Просмотров: 10
Размер:	66.9 Кб
ID:	196298

Габаритные размеры фонаря (c учетом холдера и выступающей кнопки):

Длина: 66,5 мм
Ширина: 40 мм
Высота: 32 мм
Диаметр TIR-линзы – 17,5 мм, ширина рифленой части – 4 мм.
Диаметр линзы дополнительных диодов – 7 мм.
Кнопка:
Большая — 14х9,2 мм, выступает из корпуса на 1,5 мм
Маленькая – 9,2х9,2 мм, выступает из корпуса на 0,6 мм

Ширина резинки: 27 мм

Вес:
Фонарь + аккумулятор + оголовье – 94 грамма
Фонарь + аккумулятор – 74 грамма
Фонарь без аккумулятора и оголовья – 54 грамма
Фонарь + оголовье – 74 грама
Аккумулятор – 20 грамм
Оголовье – 20 грамм

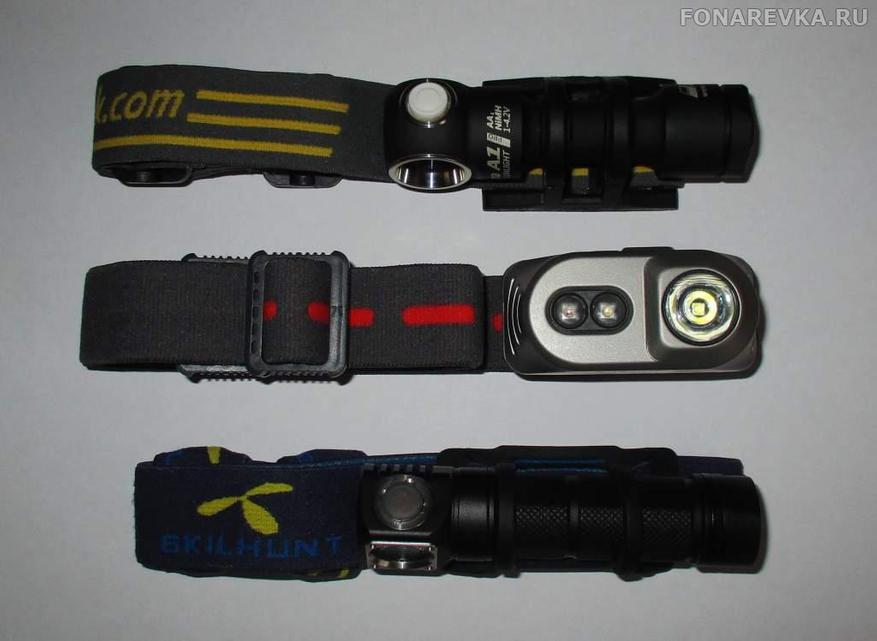

Фото в сравнении со Skilhunt H03 и Armytek Tiara A1 pro.
Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 15
Размер:	52.4 Кб
ID:	196299

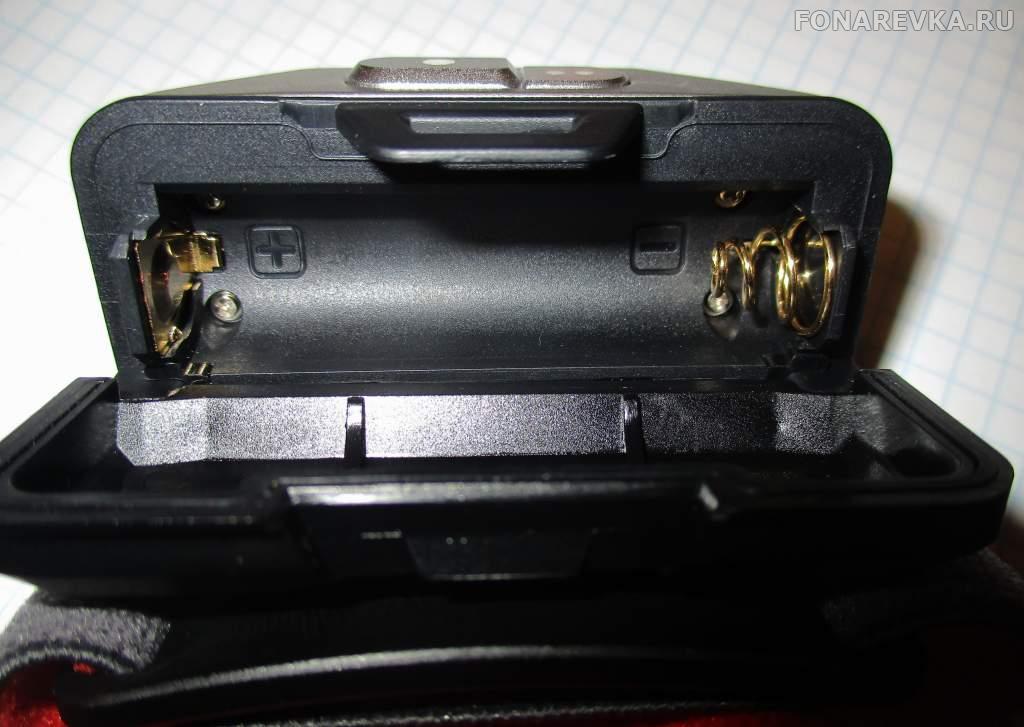

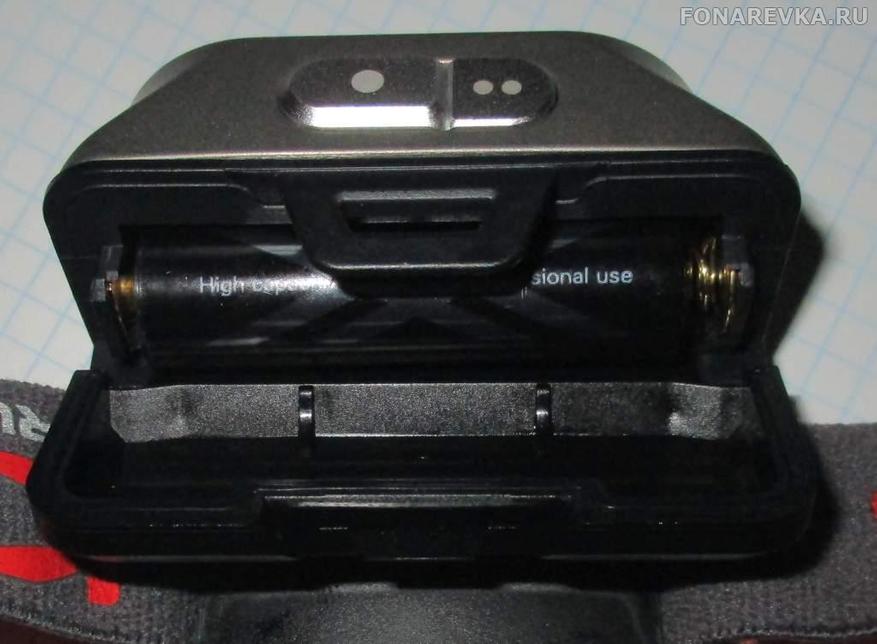

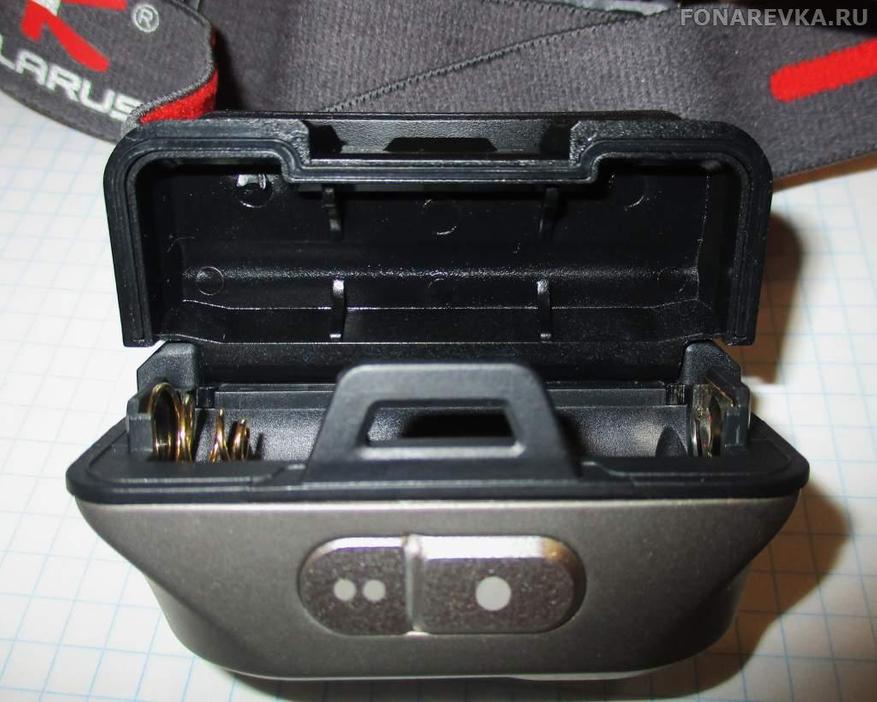

Крышка батарейного отсека, как и сам батарейный отсек пластиковые. Крышка батарейного отсека фиксируется защелкой в верхней части фонаря. Крышка открывается на 90 градусов. По верхней части и по бокам крышки приклеена резиновая уплотнительная полоска, внизу такой почему-то нет. Производителем указана влагозащита по IPX-6. Под дождем прогуляться, конечно, можно, но недолго…
Минусовой контакт с мощной пружиной, плюсовой выполнен в виде выпуклой по центру пластины. Комплектный аккумулятор 14500 и аккумуляторы АА встают без проблем. Держатся очень крепко.
При полностью сложенном креплении открывать и закрывать крышку батарейного отсека неудобно, но если немного наклонить фонарь в креплении, а лучше сразу на максимум, то никаких проблем не возникает.
Батарейный отсек крепится к корпусу на четырех винтах.
Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 12
Размер:	84.3 Кб
ID:	196300Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 7
Размер:	70.0 Кб
ID:	196301
Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 6
Размер:	70.4 Кб
ID:	196302Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 6
Размер:	61.1 Кб
ID:	196303
Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 5
Размер:	68.1 Кб
ID:	196304

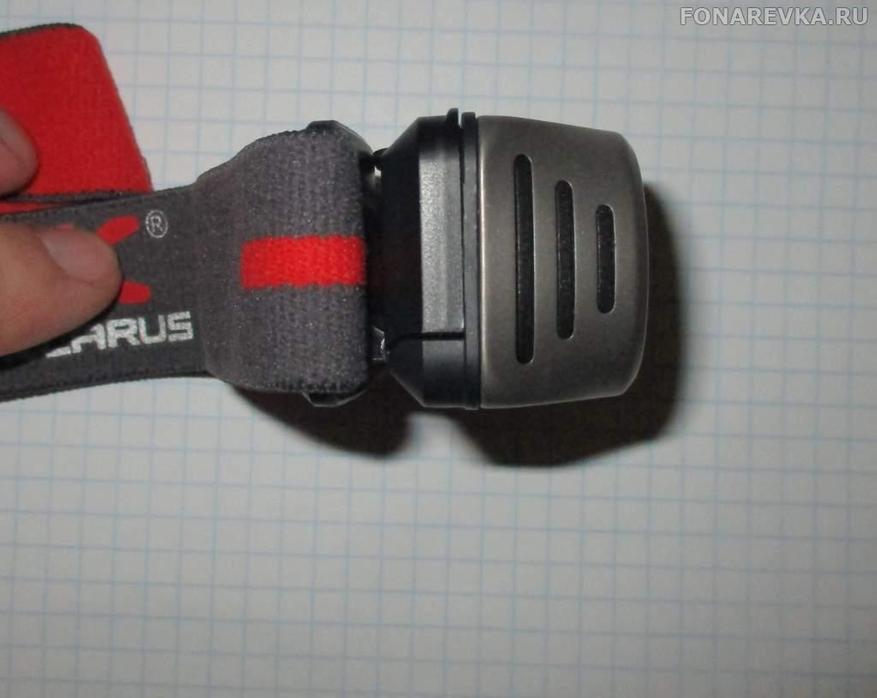

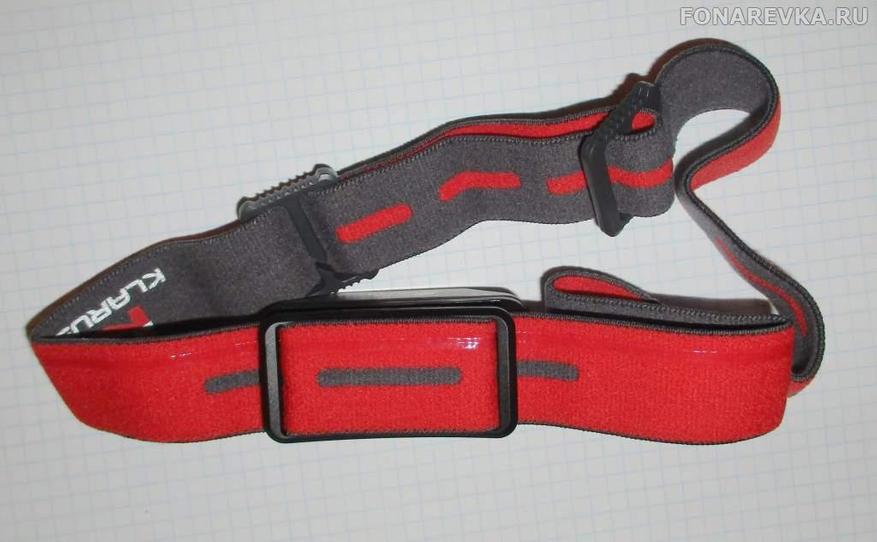

Налобное крепление.

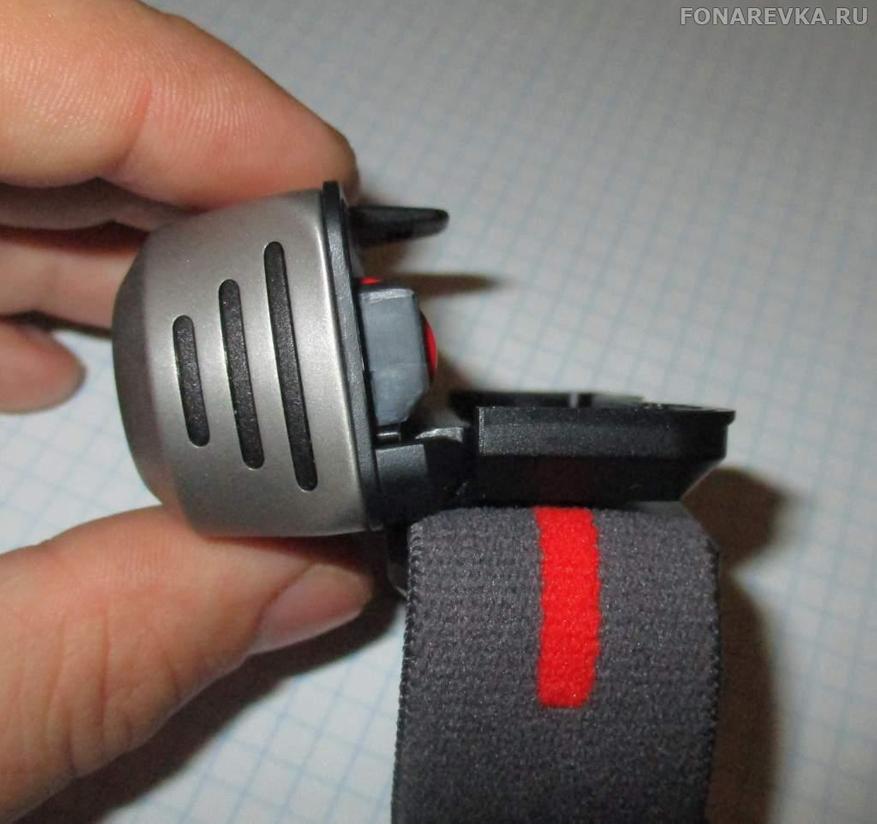

Холдер пластиковый, с регулировкой угла наклона до 90 градусов. Фиксация угла наклона производится с помощью пластиковых трещеток в обоих шарнирах холдера, шарниры и зубчики трещеток смазаны густой смазкой. Регулировка наклона производится с небольшим усилием, фиксация надежная. Резинка оголовья приятная на ощупь, достаточно плотная и толстая. Диапазон регулировок большой. Вертикальной резинки нет, да она здесь и лишняя.
Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 6
Размер:	46.2 Кб
ID:	196305Нажмите на изображение для увеличения
Название: 21.jpg
Просмотров: 6
Размер:	49.9 Кб
ID:	196306
Нажмите на изображение для увеличения
Название: 22.jpg
Просмотров: 5
Размер:	55.3 Кб
ID:	196307

На голове фонарь отлично ничего не давит, налобное крепление не вызывает дискомфорта. Переключать режимы одной рукой достаточно удобно.

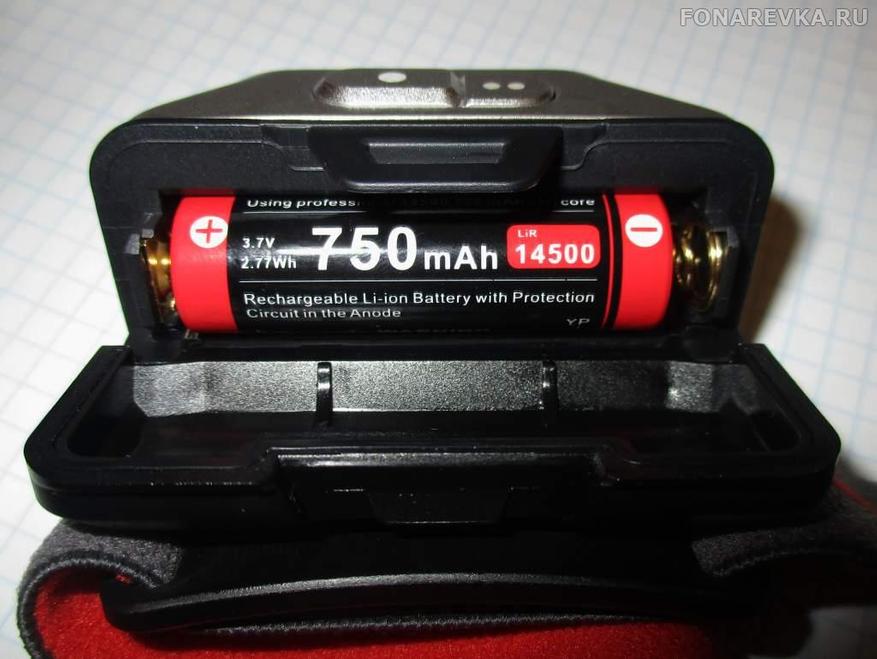

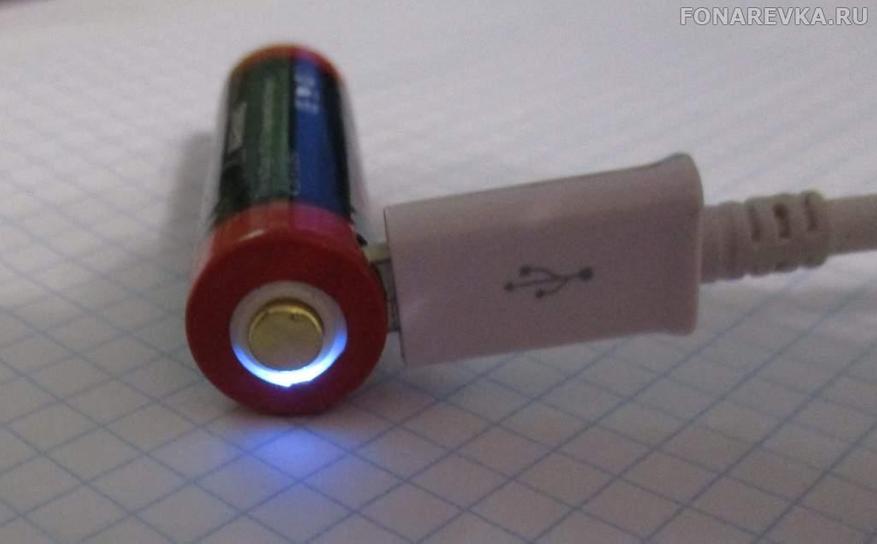

Комплектный аккумулятор.

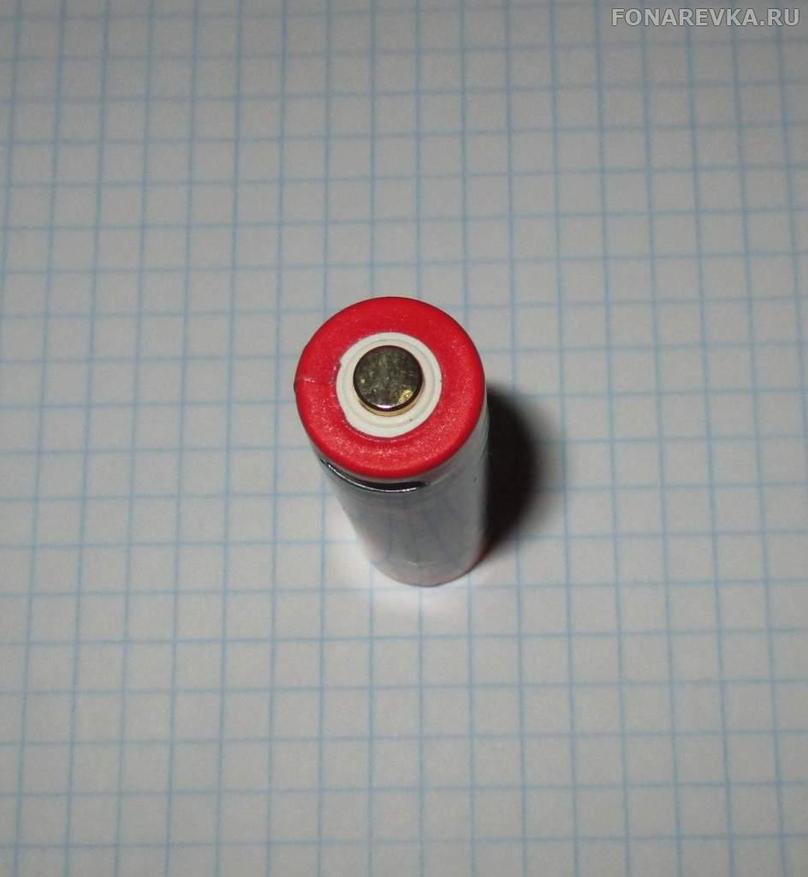

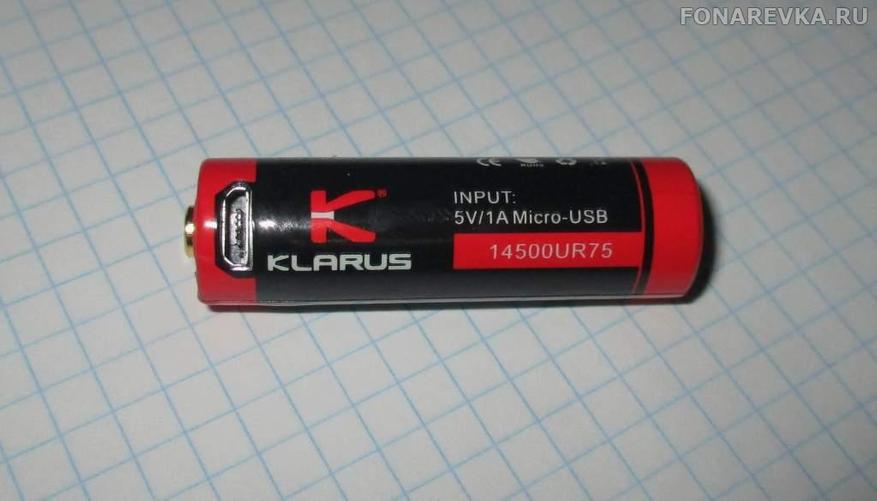

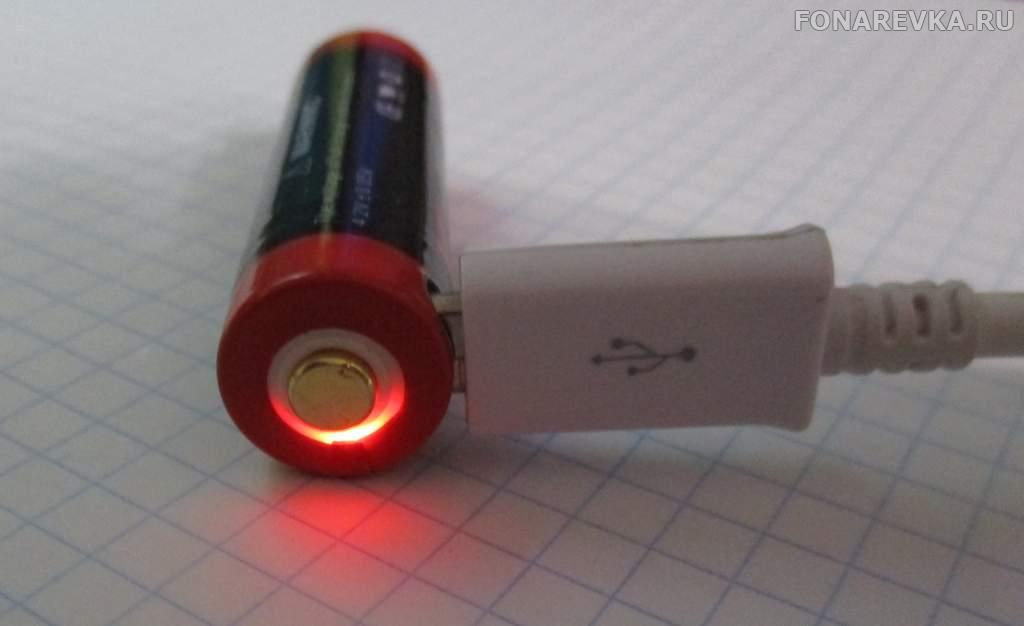

В комплекте с фонарем идет аккумулятор формата 14500 со встроенным зарядным устройством, micro-USB портом и защитой. Из коробки напряжение на аккумуляторе составило 3,67 В. Заявленная емкость аккумулятора – 750 mAh. При подключении кабеля загорается красный индикатор процесса заряда, по окончании заряда загорается белый индикатор. Аккумулятор заряжается до 4,16 В. Потребляемый ток при зарядке около 0,32 А, для такого маленького аккумулятора это вполне нормально.

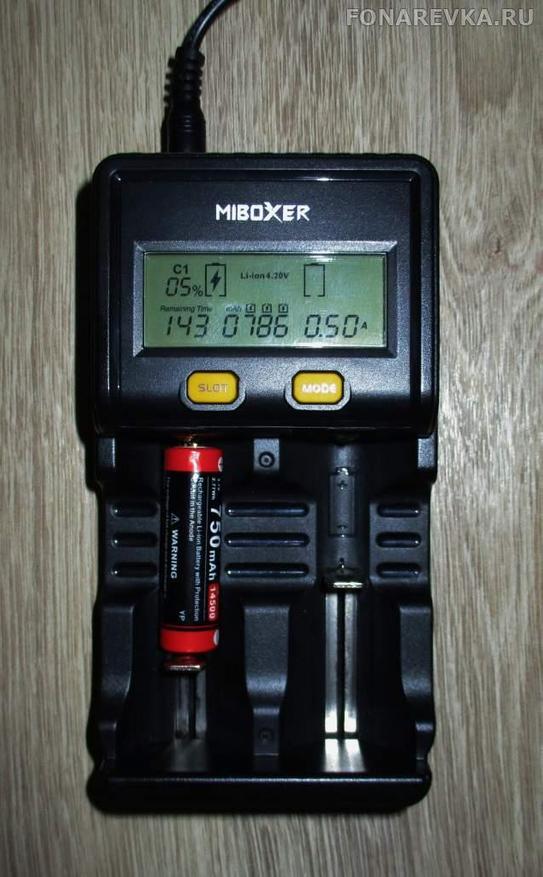

Проверка емкости в ЗУ Miboxer C2-4000 с разрядом током 0,5 А дала реальную емкость аккумлятора 786 mAh.
Нажмите на изображение для увеличения
Название: 22_1.jpg
Просмотров: 6
Размер:	50.2 Кб
ID:	196308Нажмите на изображение для увеличения
Название: 22_2.jpg
Просмотров: 7
Размер:	39.5 Кб
ID:	196309
Нажмите на изображение для увеличения
Название: 22_3.jpg
Просмотров: 6
Размер:	45.7 Кб
ID:	196310Нажмите на изображение для увеличения
Название: 22_4.jpg
Просмотров: 6
Размер:	32.0 Кб
ID:	196311
Нажмите на изображение для увеличения
Название: 22_5.jpg
Просмотров: 6
Размер:	33.0 Кб
ID:	196312Нажмите на изображение для увеличения
Название: 22_6.jpg
Просмотров: 9
Размер:	78.1 Кб
ID:	196313


Режимы.

Фонарь имеет 3 режима работы основного диода, 2 режима работы дополнительного белого диода и 1 режима работы красного диода. Также в фонаре предусмотрен режим блокировки кнопок. Есть режимы проверки состояния батареи, а также режим SOS и медленный строб (маяк), которые реализованы только на диодах дополнительного света.
Режимы проверки состояния батареи, SOS и строб вынесены из основных линеек режимов.

Основной диод:

Low – 50 люмена
Med – 100 люмен
Hi – 550 люмен для 14500 и 186 люмен для АА/NimH

Дополнительный белый диод:

Low – 10 люмен
Hi – 50 люмен
SOS – 50 люмен

Дополнительный красный диод:

Constant – 10 люмен
Strobe – 10 люмен (по факту частота такая маленькая, что это скорей маяк)

Управление.

Основной диод:

Включение и выключение основного света производится большой кнопкой. Короткий клик включает режим High, удержанием кнопки включается режим Low. Переключение режимов по кругу Low-Med-High осуществляется короткими кликами большой кнопки.
Выключение основного диода удержанием большой кнопки.

Дополнительный белый диод/красный свет:

Включение и выключение дополнительного света производится маленькой кнопкой. Короткий клик включает режим Low, удержанием кнопки включается красный свет. Коротким кликами производится переключение режимов дополнительного света по кругу Low-High-красный свет.
Выключение удержанием маленькой кнопки.

Режимы SOS/строб

Режим SOS реализован на белом дополнительном диоде, режим строб – на красном диоде. Для включения режима SOS нужно сделать двойной клик маленькой кнопкой (как из включенного, так и из выключенного состояния при разблокированном фонаре). Еще один двойной клик переводит фонарь в режим строб – красный диод медленно моргает 3 раза, затем начинает моргать 1 раз в 3 секунды, то есть по факту это режим маячка.
Выход из режимов SOS/строб производится коротким кликом маленькой кнопки. Причем, если режимов SOS/строб был включен из выключенного состояния, то короткий клик маленькой кнопкой выключит фонарь, если переход в режим SOS/строб был сделан из включенного состояния (основной свет, дополнительный свет или комбинированный), то короткий клик переводит фонарь в режим, который использовался до включения моргалок.

Режим индикации состояния батареи.

Для перехода к этому режиму нужно сделать быстрый тройной клик любой из кнопок при выключенном фонаре.

Индикация следующая:
3 вспышки красного диода – 70-100% емкости;
2 вспышки красного диода – 30-70% емкости;
1 вспышка красного диода – менее 30% емкости.

Совершенно непонятно, почему не предусмотрено индикации о разряде батареи при работающем фонаре без лишних манипуляций, например, батарея почти разряжена – моргает красным.

Режим блокировки кнопок.

Для включения блокировки нужно одновременно нажать и удерживать обе кнопки более 3 секунд. Фонарь моргнет два раза красным диодом, сигнализируя о включении блокировки. При нажатии кнопок в заблокированном состоянии фонарь быстро моргает 2 раза красным диодом. Для разблокировки нужно сделать 3 быстрых клика любой из кнопок, фонарь моргнет три раз красным диодом – блокировка снята.

Памяти режимов в фонаре нет, она была бы излишней при таком управлении поскольку минимальный и максимальный режимы основного диода, а также боковой свет в быстром доступе.

Замер токов на аккумуляторе.

Свежезаряженный комплектный аккумулятор (4,16 В):

Выкл – 58 мкА

Основной диод:
Low – 0,06 А
Med – 0,25 А
Hi – 1,2 А

Дополнительный белый диод:
Low – 27,8 мА
Hi – 177 мА

Дополнительный красный диод:
Constant – 27,8 мА

Свежезаряженный черный Eneloop 2450 mAh.

Выкл – 63 мкА

Основной диод:
Low – 0,23 А
Med – 0,94 А
Hi – 1,45 А

Дополнительный белый диод:
Low – 103,4 мА
Hi – 0,62 А

Дополнительный красный диод:
Constant – 103,2 мА

Свет и бимшоты.

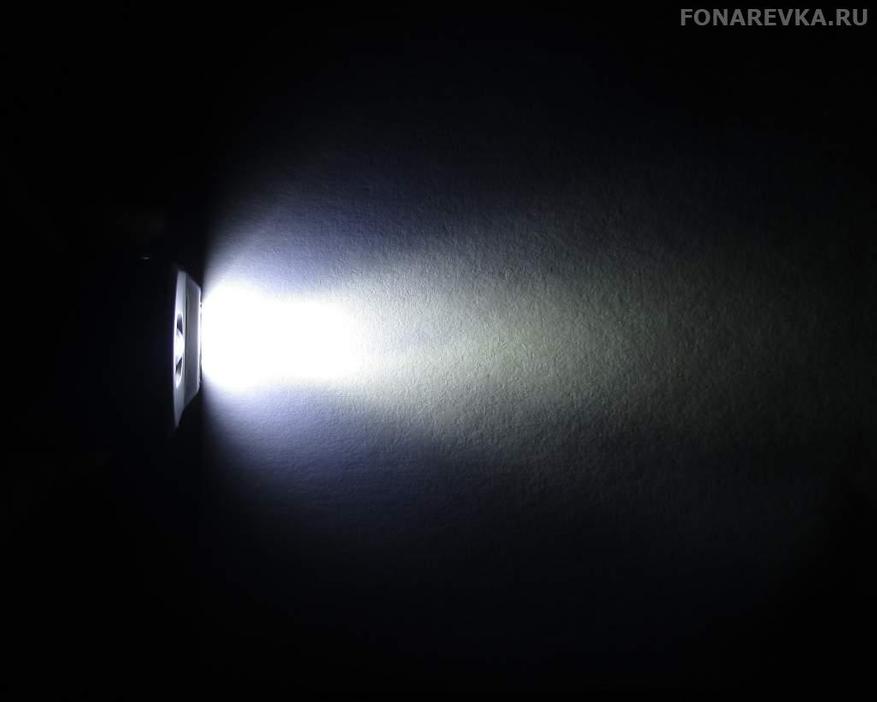

Свет основного диода достаточно широкий, тирка приблизительно 45 градусов. Оттенок света холодный, порядка 5500 К, в споте прилично желтит. Рифление в верхней части линзы незначительно отсекает верхнюю часть паразитной засветки.
ШИМ во всех режимах нет (не заметна и не фиксируется подручными средствами).

Нажмите на изображение для увеличения
Название: 23.jpg
Просмотров: 8
Размер:	31.4 Кб
ID:	196314Нажмите на изображение для увеличения
Название: 23_1.jpg
Просмотров: 6
Размер:	33.5 Кб
ID:	196315

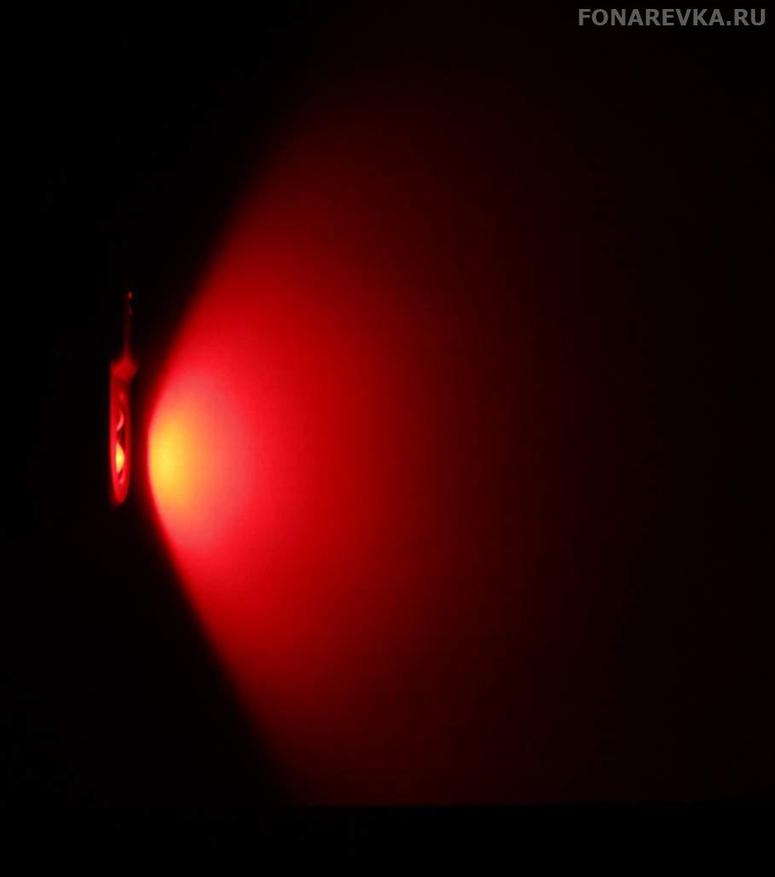

Дополнительные диоды светят очень широко, порядка 120 градусов. Оттенок белого диода около 4000 К.
ШИМ также нет.

Нажмите на изображение для увеличения
Название: 24_1.jpg
Просмотров: 5
Размер:	24.2 Кб
ID:	196316Нажмите на изображение для увеличения
Название: 24_2.jpg
Просмотров: 5
Размер:	20.9 Кб
ID:	196317

Бимшоты.

Основной диод:

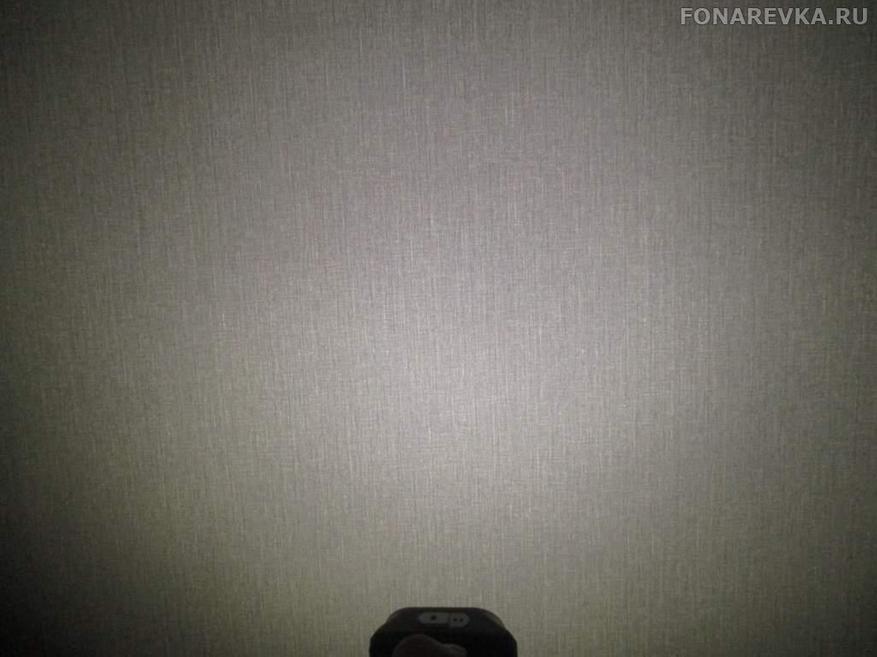

Режим med.
До стены 1 метр. (ББ – cолнце).
Нажмите на изображение для увеличения
Название: 25.jpg
Просмотров: 5
Размер:	46.9 Кб
ID:	196318

Центр спота немного вытянут по вертикали, линза заметно «квадратит», присутствуют небольшие артефакты.

Дополнительный белый диод.
До стены 0,5 метра. (ББ – cолнце). Режимы Low и Hi.
Нажмите на изображение для увеличения
Название: 26.jpg
Просмотров: 6
Размер:	46.9 Кб
ID:	196319Нажмите на изображение для увеличения
Название: 26_1.jpg
Просмотров: 5
Размер:	63.3 Кб
ID:	196320


Дополнительный красный диод.
До стены 0,5 метра. (ББ – cолнце).
Нажмите на изображение для увеличения
Название: 27.jpg
Просмотров: 6
Размер:	36.7 Кб
ID:	196321

Основной диод в режиме Med+ дополнительный белый диод в режиме Hi, до стены 0,5 метра (ББ – солнце)
Нажмите на изображение для увеличения
Название: 28.jpg
Просмотров: 6
Размер:	54.3 Кб
ID:	196322

Рантайм.

Рантайм замерял на основном диоде в режиме Low.

Свежезаряженный черный Eneloop 2450 mAh.

Фонарь проработал 1 час 38 мин. без заметного снижения яркости. Далее яркость стала плавно падать. Через 2 час 25 мин яркость стала равна режиму Low. Напряжение на извлеченном аккумуляторе составило 0,96 В. Затем яркость стала быстро падать и через 2 часа 34 мин. яркость режима Low упала практически вдвое. Напряжение на извлеченном аккумуляторе составило 0,81 В. Фонарь высасывает аккумулятор ниже заявленного рабочего напряжения и не отключается, никакой индикации о разряде, кроме перехода в низший режим нет. На это момент стоит обратить особое внимание, чтобы не портить аккумуляторы. За время работы фонарь нагрелся до температуры не более 40 градусов.

Несколько раз останавливал тест и замерял токи.

Через 45 минут работы (U=1,26 В):
Основной диод:
Low – 0,24 А
Med – 1,12 А
Hi – 1,45 А

Дополнительный белый диод:
Low – 126,4 мА
Hi – 0,64 А

Дополнительный красный диод:
Constant – 126,3 мА

Через 1 час 20 минут работы (U=1,2 В):
Основной диод:
Low – 0,25 А
Med – 1,13 А
Hi – 1,31 А

Дополнительный белый диод:
Low – 128,3 мА
Hi – 0,71 А

Дополнительный красный диод:
Constant – 128,4 мА

Через 2 часа 15 минут работы (U=1,1 В):
Основной диод:
Low – 0,3 А
Med – 0,85 А
Hi – 0,85 А

Дополнительный белый диод:
Low – 153,2 мА
Hi – 0,85 А

Дополнительный красный диод:
Constant – 153,7 мА

Стабилизация на АА есть на всех режимах. Радуемся.

Свежезаряженный комплектный аккумулятор (4,16 В).

Фонарь проработал 2 часа 45 мин. без заметного снижения яркости. Далее яркость стала плавно падать. Через 3 час 15 мин яркость стала равна режиму Low. Все режимы при этом участвуют в переборе, но яркость основных режимов равна Low. Далее яркость плавно снижалась и через 4 часа 12 минут фонарь выключился – сработала защита аккумулятора. При установке в ЗУ напряжение на аккумуляторе составило 2, 51 В. Встроенной защиты от переразряда в фонаре нет. Индикации состояния аккумулятора при разряде также не было (только проверка вручную). За время работы фонарь нагрелся до температуры не более 42 градусов.

Несколько раз останавливал тест и замерял токи.

Через 1 час работы (U= 3,79 В):
Основной диод:
Low – 0,06 А
Med – 0,25 А
Hi – 0,9 А

Дополнительный белый диод:
Low – 28,6 мА
Hi – 178 мА

Дополнительный красный диод:
Constant – 28,5 мА

Через 2 часа 30 минут работы (U=3,51 В):
Основной диод:
Low – 0,06 А
Med – 0,25 А
Hi – 0,67 А

Дополнительный белый диод:
Low – 27,4 мА
Hi – 165 мА

Дополнительный красный диод:
Constant – 27,5 мА

Через 3 часа 10 минут работы (U=3,3 В):
Основной диод:
Low – 0,06 А
Med – 0,24 А
Hi – 0,49 А

Дополнительный белый диод:
Low – 27,4 мА
Hi – 99,8 мА

Дополнительный красный диод:
Constant – 27,3 мА

Со стабилизацией на 14500 какая-то беда. Расстраиваемся....

Режим High.

Проверим работу термоконтроля.

Свежезаряженный черный Eneloop 2450 mAh.

За 10 минут работы фонарь нагрелся до температуры не более 40 градусов, через 35 минут работы – также не более 40 градусов. Термоконтроль не срабатывает, яркость не снижается, при таком нагреве вполне нормально.

Свежезаряженный комплектный аккумулятор (4,16 В).

Через 5 мин. работы фонарь прогрелся до 40 градусов, далее температура достаточно быстро выросла и через 10 минут работы составила 50 градусов, через 15 минут – около 55 градусов – яркость стала немного падать. Через 18 минут работы фонарь прогрелся до 60 градусов и сбросил яркость режима High до уровня режима Med, смены режима не произошло. Термоконтроль работает и это хорошо.

Выводы.

В целом фонарь понравился. Маленький, аккуратный, качественно сделан. Питание от АА и 14500, реально работающий термоконтроль. На голове сидит отлично. Управление достаточно продуманное, SOS и маяк вынесены отдельной группой. Два вида света: нейтральный ближний и холодный дальний с возможностью совместного использования – отличное решение. Есть красный свет.
Из недостатков:
— в драйвере нет порога отключения по напряжению;
— нет сигнализации о разряде батареи (при возможности проверить состояние батареи вручную это странно);
— влагозащита могла бы быть получше;
— титан и… пластик?…
— выключение удержанием кнопки…

На покупку фонаря действует купон Купон RuLed12off снижающий цену до 79,16$
0 0 597 0
Автор Alexey-m Рейтинг -0.04 Сила 0.00
Блог Лайв им. Alexey-m 0 9 RSS

0 комментариев

Добавить комментарий
