Новейший кулер Cooler Master CH5-5K11


Раньше всего информация об этом кулере появилась, как всегда, в Японии. В конце августа на сайте AkibaPC был опубликован материал, посвященный кулеру Cooler Master Galileo. Будучи далеко не специалистом в японском языке, я обратил внимание в основном на фото, приложенные к материалу. Одного беглого взгляда было достаточно для того, чтобы понять, на основе какой технологии построен кулер. Без малейшего сомнения — на технологии теплоотводящих трубок (heat pipes). То, что активно применялось для охлаждения компьютеров, находящихся в основном на попечении военных ведомств, теперь стало доступно и для обычных "писишек". Не скрою, я "запал" на этот кулер. И, не долго думая, поспешил связаться со специалистами компании Cooler Master, чтобы побольше разузнать о Cooler Master Galileo. Оказалось, что кулер, предлагаемый в Японии под именем Galileo, на самом деле представляет собой ни что иное, как новейший кулер производства Cooler Master — модель CH5-5K11. И он действительно построен на теплоотводящих трубках. Вот что сообщил мне тогда г-н Kavin Chang, product manager компании Cooler Master: "Мы используем две теплоотводящих трубки диаметром 4 мм. Каждая может рассеять до 25 Вт тепла. То есть наш кулер предназначен для процессоров с тепловыделением 20–50 Ватт. При этом температура процессора будет составлять от 40°C до 70°C. Замечу, что CH5-5K11 не имеет постоянного термосопротивления. Оно варьируется в зависимости от тепловой нагрузки на кулер". Это окончательно нарушило мое душевное равновесие. Для его восстановления потребовалось заполучить кулер CH5-5K11, чтобы тщательно его "прощупать" и протестировать.

Итак, приступим к обзору (подробности о технологии теплоотводящих трубок можно посмотреть в конце статьи).

Первые впечатления

Вот что имеем на самом деле.

Кулер аккуратный, компактный и легкий. Внешний вид очень заманчивый — две медных теплоотводящих трубки закреплены на медном же основании. Места контакта трубок и основания тщательно промазаны теплопроводящим составом. На теплоотводящих трубках закреплены тонкие алюминиевые теплорассеивающие пластинки, а если быть более точным — очень тонкие. И все это дело закрыто достаточно прочным сталистым кожухом. Такого мы еще не видели!



Кулер комплектуется достаточно хорошим и надежным вентилятором на подшипнике качения. О выводе тахометра можно было и не говорить — в современных кулерах это обязательно должно наличествовать. Но вот характеристики вентилятора весьма заурядные — размеры 50х50х10 мм, мощность 9 CFM. Не в укор будет сказано, но инженерам Cooler Master не помешало бы задуматься о комплектации кулера более мощным вентилятором. Кстати, уже сейчас, т.е. в четвертом квартале 2000 года, модельный ряд кулеров с теплоотводящими трубками дополнен моделью CH5-5K12 отличающейся более продвинутым вентилятором. Однако и его характеристики все-таки оставляют желать лучшего.

Перевернув кулер, обнаруживаем — внутренняя сторона основания достаточно хорошо отшлифована и практически идеально ровная. В центре замечаем серую нашлепку (алюминиевую фольгу, покрытую тонким слоем графита, называется она graphite pad).

Первое, что приходит на ум — это тепловой интерфейс. Так оно и есть на самом деле. Но, честно говоря, эффективность этой штуки в смысле теплопередачи очень уж мала. Так что перед употреблением кулера фольгу настоятельно рекомендую удалить. И использовать термопасту лучше всего медную. За неимением таковой подойдут термопасты на основе оксида алюминия, типа MicroSi MPU 3.7, или же наши родные силиконовые (кремнийорганические), типа КПТ-8.

Итак, знакомство с кулером можно считать состоявшимся. Приступим к инсталляции.

Установка кулера

Если вы читали статью "Кулер Titan TTC-D2T", то помните, что я жаловался на некоторые проблемы, связанные с установкой в сокет интеловского боксового кулера. И напротив, хвалил удобный в этом отношении кулер TTC-D2T от Titan.

Так вот. Кулер CH5-5K11 оказывается не менее удобным, чем TTC-D2T. За исключением одного казуса. Хотя еще как посмотреть — казус это, или же дополнительное удобство. Крепеж простой и в то же время элегантно удобный. Однако, размещен он в кулере именно так, как это необходимо для правильной установки кулера на материнских платах с процессорным разъемом Socket370. Если же вы попробуете установить кулер в сокет на переходнике Socket370/Slot1, то вентилятор окажется снизу и будет вплотную примыкать к материнской плате. На самом деле проблема решается очень просто. Крепеж легко достается из кулера. Вынимаем его, поворачиваем на 180 градусов, вставляем обратно. И все. Теперь кулер можно нормально установить и на переходнике Socket370/Slot1.

И еще. Благодаря специфическому расположению вентилятора (как бы сбоку кулера) и собственным малым размерам, CH5-5K11 не блокирует первый разъем DIMM, будучи установленным в переходник Socket370/Slot1. Это все-таки плюс для тех продвинутых пользователей, кто не желает ограничиваться малым (не по обычным меркам, конечно) объемом памяти.

Итак, кулер с легкостью установлен.

Пора бы и проверить его в работе.

Тестирование

Конфигурация тестового стенда:

  • материнская плата ASUS P3V4X, rev. 1.02
  • переходник S370/Slot1 Iwill Slocket II, rev. 1.2
  • процессор Intel Celeron 667 МГц (разогнанный до 750 МГц, а также до 1 ГГц)
  • ОС Windows 2000 Professional

Температурные показания снимаем, как всегда, непосредственно с процессорного ядра. Для контроля температур используем программу системного мониторинга Mbprobe. В качестве стресс-теста применяем процессорный "поджигатель" burnp6 из комплекта CPUBurn (к слову, прога очень суровая).

Итак, заводим шарманку, загружаем винды, запускаем тесты :)

Да, остался незатронутым еще один важный момент — сильно ли шумит вентилятор. Тут вас придется немного огорчить. Вентилятор шумит мягко, несмотря на высокую скорость вращения крыльчатки. Однако к шуму вентилятора добавляется еще и вибрационный шум, производимый теплорассеивающими пластинками. Поэтому, общий уровень шума получается выше, чем, например, у Голден Орба или TTC-D2T. Тем не менее, шум кулера CH5-5K11 не превышает допустимых пределов и не становится действительно раздражающим.

Результаты


* При достижении этой температуры (после 10-15 минут работы утилиты burnp6) система поспешно завершала свою работу BSOD'ом, сопровождаемым, как всегда, дампом памяти.

Некоторые замечания. В диаграммах фигурируют максимальные значения температуры. В качестве теплового интерфейса использовалась термопаста КПТ-8. Перед нанесением термопасты поверхность процессорного ядра и внутренняя поверхность медного основания кулера были тщательно очищены ацетоном. Поверхность радиатора боксового кулера также была обработана ацетоном. Температура окружающего кулер воздуха составляла 27 град.

Выводы

Хороший кулер практически во всех отношениях. Благодаря применению медных теплоотводящих трубок эффективность кулера CH5-5K11 находится на очень приличном уровне. Кулер очень хорошо справляется с задачей охлаждения FC-PGA процессоров, работающих на частоте вплоть до 1 ГГц. К недостаткам же следует отнести довольно слабый вентилятор, а также повышенный уровень шума.

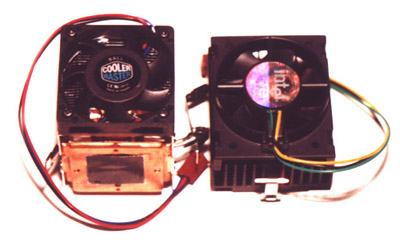

Близнецы не братья!

Подробнее о теплоотводящих трубках (heat pipes)

Теплоотводящие трубки используются уже более 30 лет для охлаждения особенно "горячих" электронных устройств в качестве дешевой альтернативы системам жидкостного охлаждения. Конструкция и принцип действия теплоотводящей трубки достаточно просты. Трубка представляет собой герметичный контейнер, заполненный жидкостью (рабочим телом). Внутренняя поверхность стенок контейнера покрыта тонким пористым материалом с очень хорошей теплопроводностью. При контакте с нагретым телом жидкость вскипает, отбирая от тела часть тепла. Пар, находящийся под большим давлением, продвигается в менее нагретую часть трубки, заполняет поры и конденсируется. При этом тепло отводится уже в окружающую среду. Для улучшения теплопередачи в окружающую среду на трубку обычно дополнительно монтируют еще и систему тонких теплорассеивающих пластинок (от пяти штук до нескольких сотен).

Характеристики теплоотводящих трубок достойны поклонения:

  • удельная теплопроводность в несколько тысяч раз выше, чем у меди
  • термосопротивление трубки составляет от 0.002 до 0.01 C/W на миллиметр длины;
  • термосопротивление трубки не постоянно — зависит от поглощаемой от нагретого тела и выделяемой в окружающую среду мощности. Причем, чем больше мощности рассеивается, тем меньше термосопротивление

Тем не менее, у теплоотводящих трубок есть и ряд недостатков. Самый главный из них — теплопроводящие свойства трубок со временем ухудшаются, в основном, вследствие температурного износа пористого материала. На самом деле бояться этого не стоит, поскольку срок службы теплоотводящих трубок составляет в среднем 20-30 лет. Это намного больше срока службы многих компьютерных компонентов. Другой недостаток — теплоотводящие трубки довольно трудно изготовить. Поэтому наиболее эффективные трубки могут оказаться дороже систем жидкостного охлаждения.

Сейчас наиболее распространены медные теплоотводящие трубки, хотя встречаются алюминиевые и даже серебряные трубки. В качестве же рабочей жидкости обычно применяют воду, аммиак, метиловый спирт и ацетон.

К сожалению, технология теплопроводящих трубок не получила распространения на рынке "писишек". Компания Cooler Master — единственный производитель на сегодня, использующий теплоотводящие трубки в своих кулерах. Кто следующий?



Кулер CH5-5K11 предоставлен компанией Cooler Master
