В статье рассматривается беспроводная точка доступа достаточно малоизвестной на российском рынке фирмы Senao NL-3054AP3.
Функциональные возможности: точка доступа стандарта IEEE 802.11g с поддержкой режима ускоренной передачи данных Super G (108 Мбит/с), который теоретически позволяет увеличить пропускную способность беспроводного соединения до 108 Мбит/с. Данная точка доступа также имеет статус Long Range, что говорит о повышенной мощности передатчика, увеличивающего предельную дальность связи.

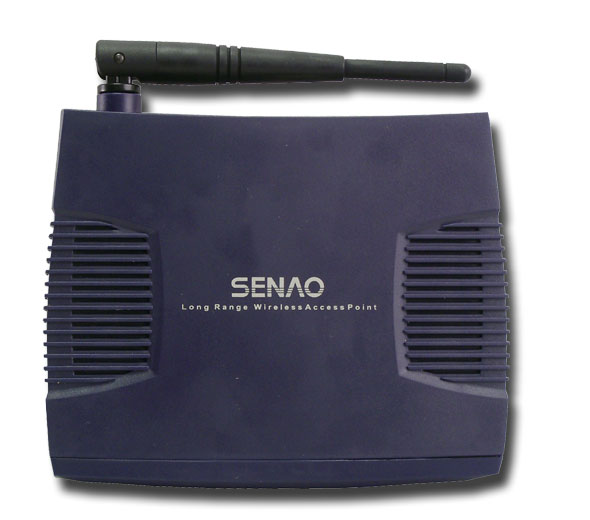

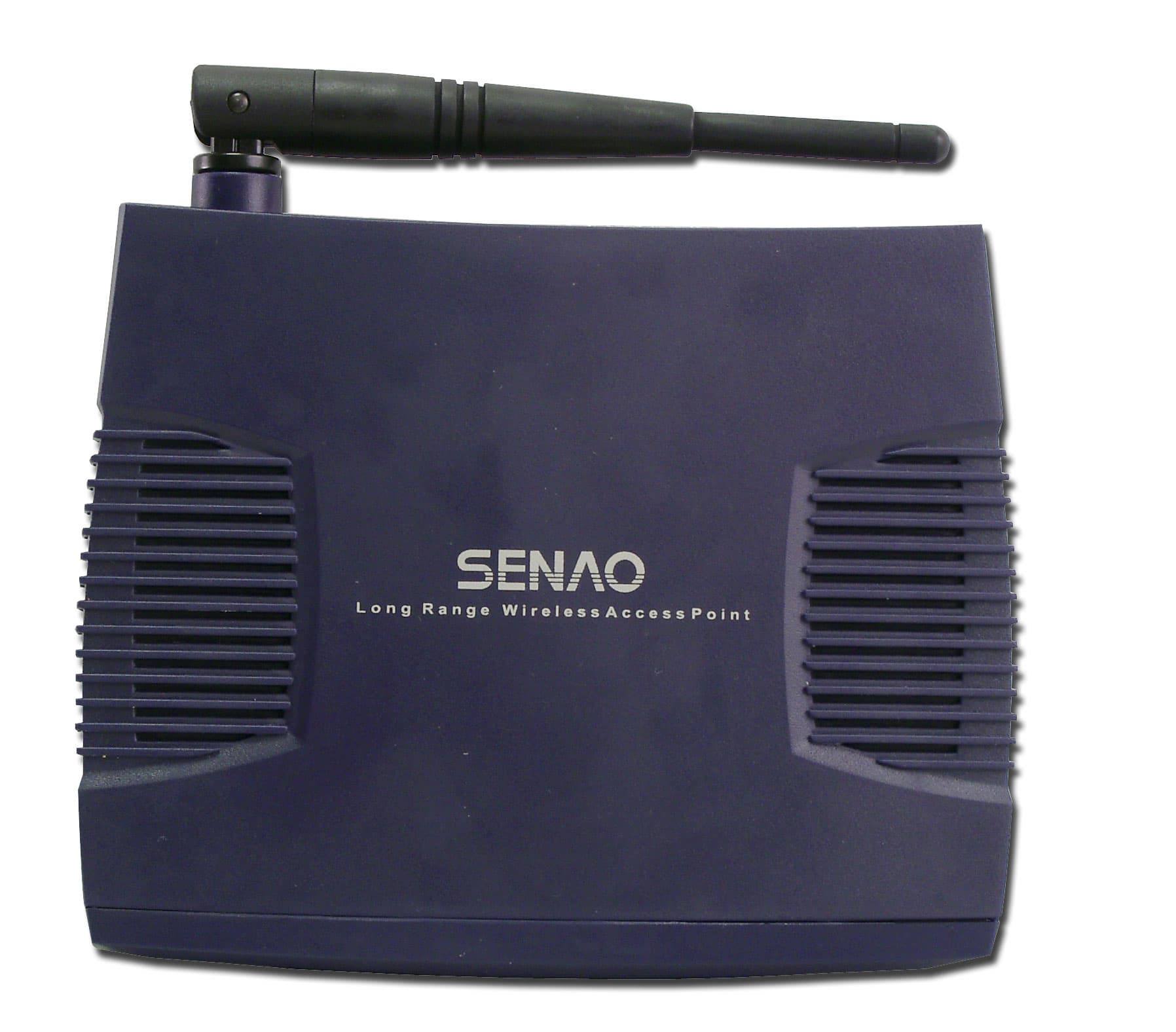

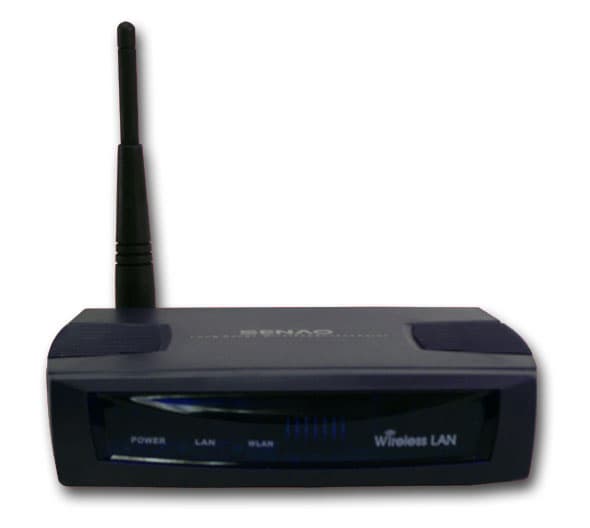

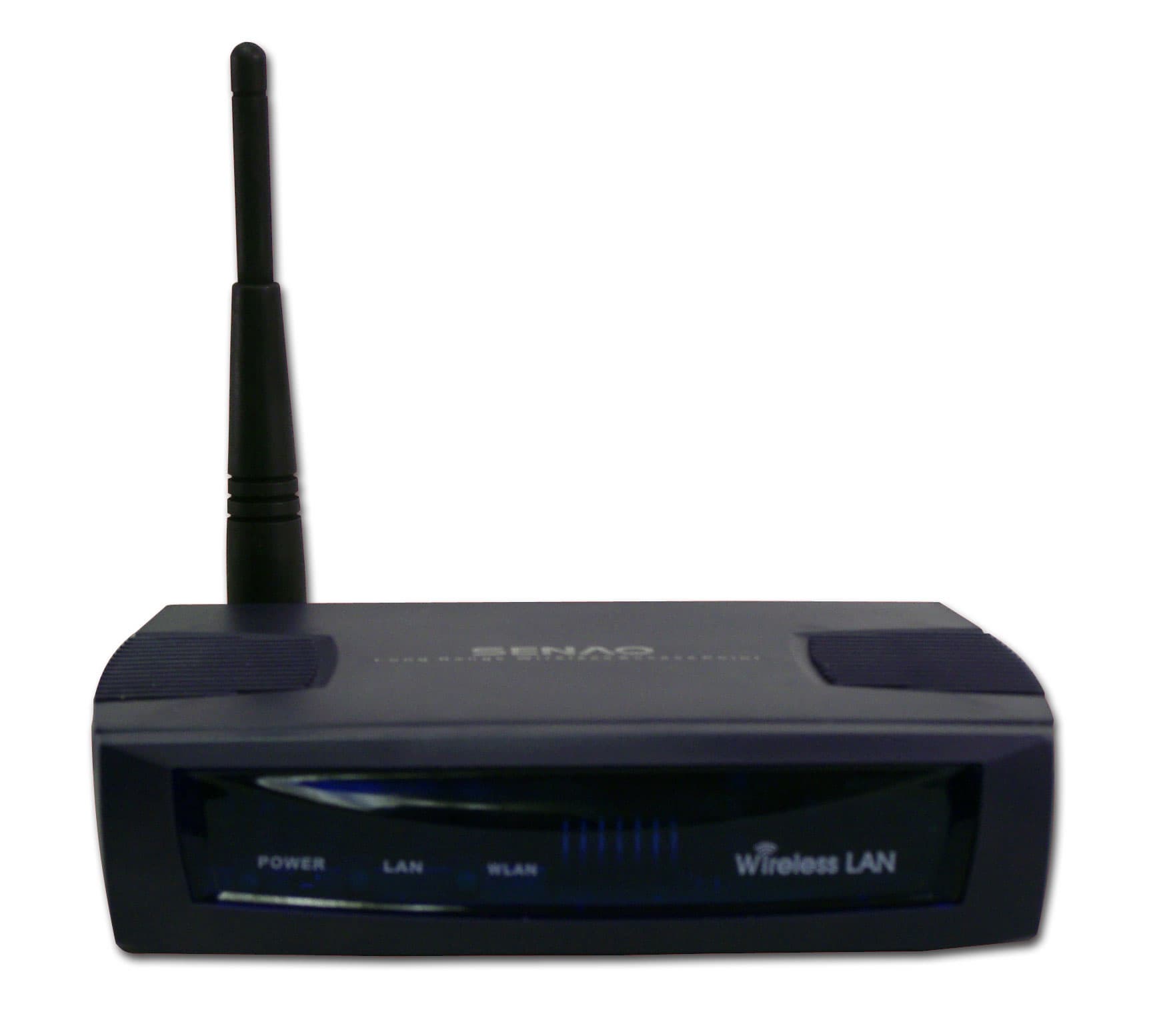

Внешний вид точки доступа, на мой взгляд, весьма невзрачный: точка доступа выполнена в темно-синем пластиковом корпусе, никаких цветовых выделений или изящных форм не наблюдается. Световая индикация: зеленые светодиоды.

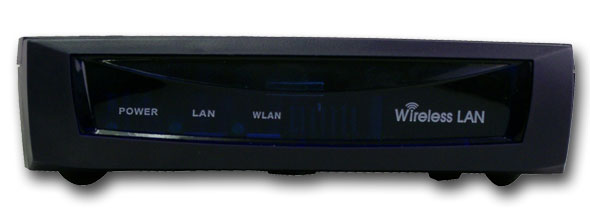

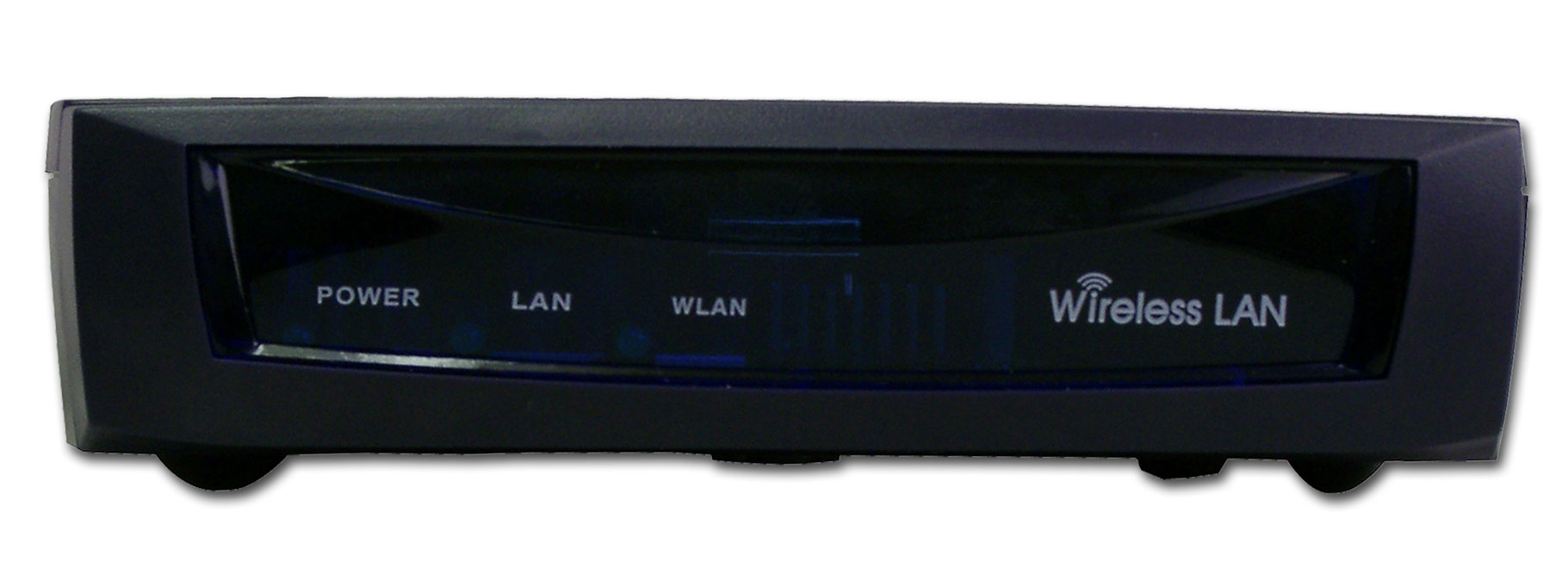

На точке доступа расположены следующие индикаторы:
- индикатор питания
- индикатор активности беспроводного соединения
- индикаторы активности на порте LAN
На задней панели расположены:
- 1 × LAN порт
- разъем питания
- кнопка Reset (сброс параметров).
- антенна
В комплект входит: БП, точка доступа, патчкорд, диск с описанием, краткая инструкция по установке.

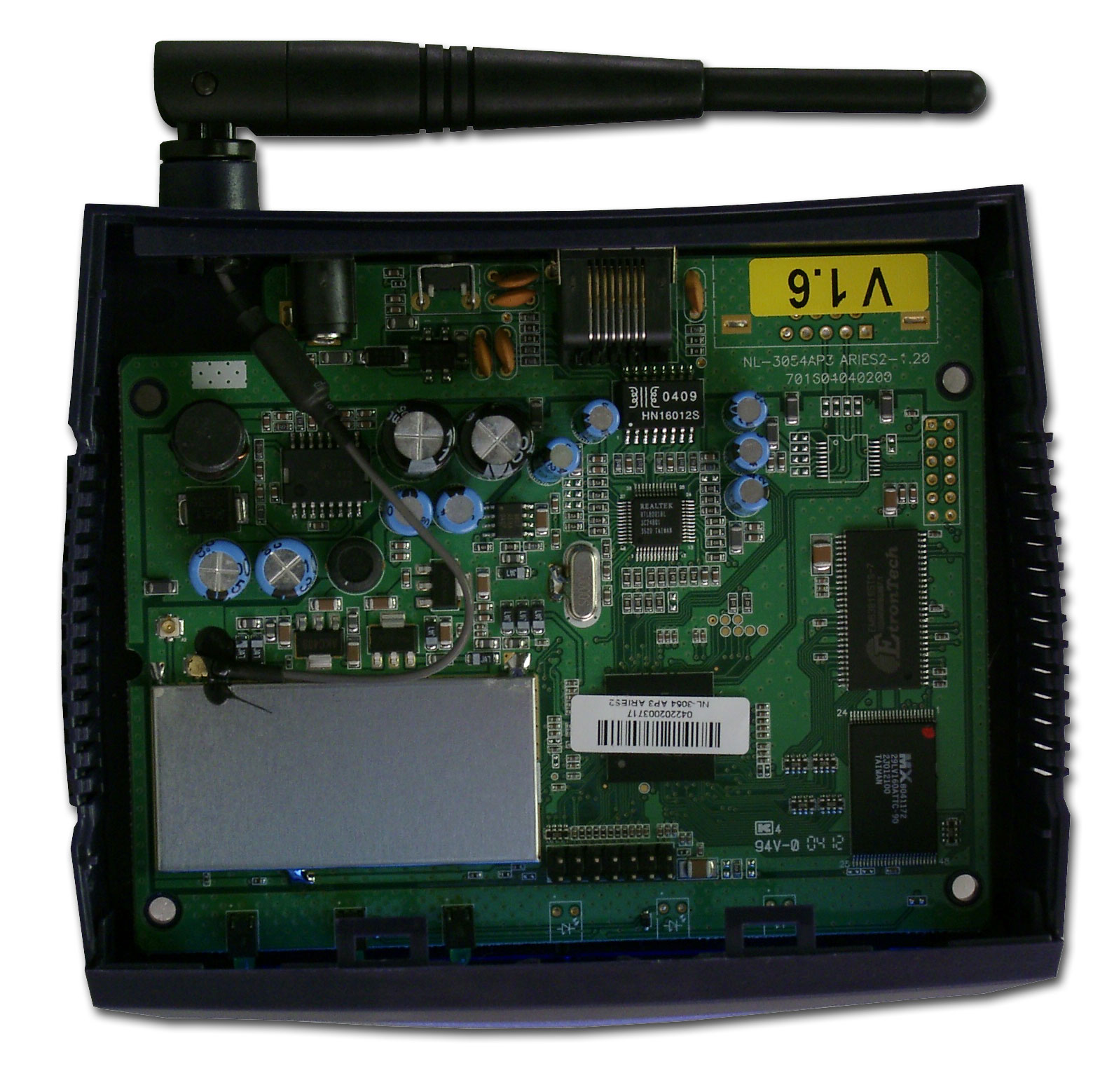

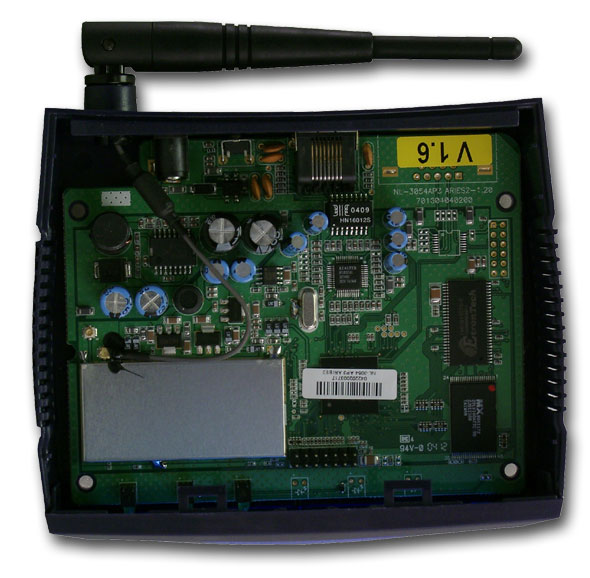

Вид изнутри
Экран на плате точки доступа намертво припаян к самой плате, а повреждение наклейки на процессоре устройства лишает гарантии, поэтому подробностей об устройстве выяснить не удалось. На плате также видно, что за проводной сегмент отвечает чип Realtek 8201BL. На плате установлено 2 Мбайт Flash памяти Macronix MX 29LV160ATTC-90 и 8 Мбайт SDRAM памяти EtronTech EM638165TS.
Спецификации устройства:
корпус | пластиковый, допускается горизонтальная установка или подвес на стену | |||
проводной сегмент | ||||
LAN | количество портов | 1 | ||
auto MDI/MDI-X | нет | |||
ручное блокирование интерфейсов | нет | |||
возможность задания размера MTU вручную | нет | |||
Беспроводной сегмент | ||||
антенна | количество | 1 | ||
тип | одна внешняя дипольная | |||
возможность замены антенны/тип коннектора | нет | |||
принудительное задание номера рабочей антенны | ||||
поддерживаемые стандарты и скорости | 802.11b | CCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps) | ||
802.11g | OFDM: 108, 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec | |||
Регион/Кол-во каналов | /14 | |||
расширения протокола 802.11g | да, Super G (108 Мбит/с) | |||
возможность ручного задания скорости | да | |||
выходная мощность | усредненная | ?? | ||
802.11b @11Mbit/s | до 23 dBm | |||
802.11g @54Mbit/s | до 21 dBm | |||
чувствительность приемника | 802.11b @11Mbit/s | -87 dBm | ||
802.11g @54Mbit/s | -68 dBm | |||
работа с другой AP | поддержка WDS (мост) | нет | ||
поддержка WDS + AP | - | |||
возможность работы в режиме клиента | да | |||
wireless repeater (повторитель) | да | |||
безопасность | блокировка широковещательного SSID | да | ||
привязка к MAC адресам | да | |||
WEP шифрование | 64/128/152bit | |||
WPA шифрование | да | |||
WPA-PSK (pre-shared key) | да | |||
802.1x | да, через RADIUS сервер | |||
поддержка Radius | да, проверка логинов/паролей и валидности mac-адресов | |||
основные возможности | ||||
конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
WEB-интерфейс через SSL | нет | |||
собственная утилита | нет | |||
telnet | нет | |||
ssh | нет | |||
COM-порт | нет | |||
SNMP | нет | |||
возможность сохранения и загрузки конфигурации | ?? | |||
встроенный DHCP сервер | нет | |||
поддержка UPnP | ?? | |||
внутренние часы | нет | |||
логирование событий | нет | |||
питание | ||||
тип БП | внешний, 12VDC | |||
поддержка 802.1af (PoE) | нет | |||
дополнительная информация | ||||
версия прошивки | 1.6 | |||
размеры | 135 × 110 × 31 mm | |||
вес | ?? |
Конфигурирование

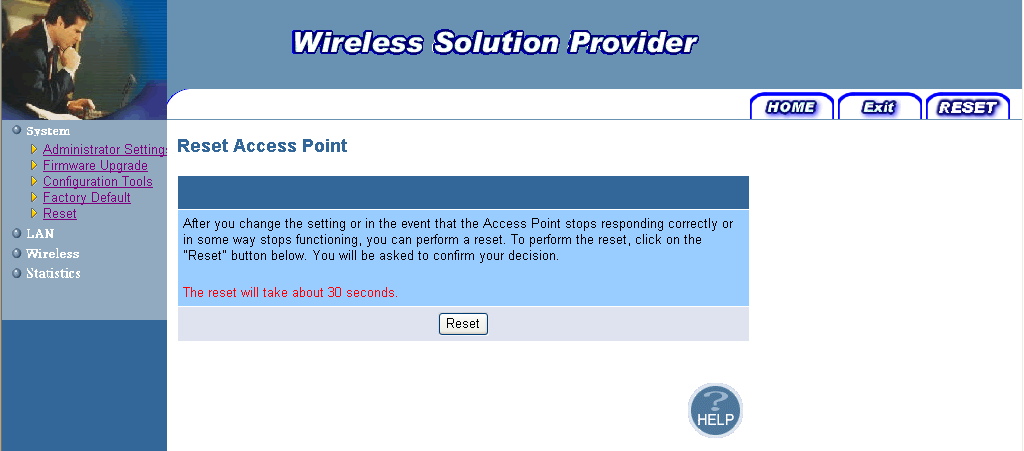

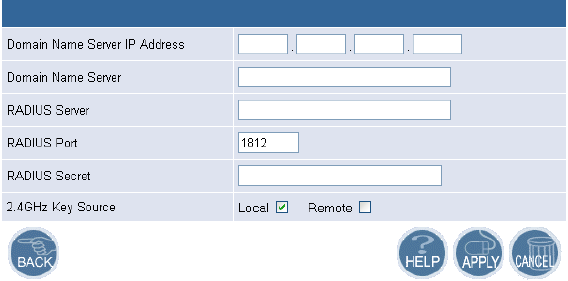

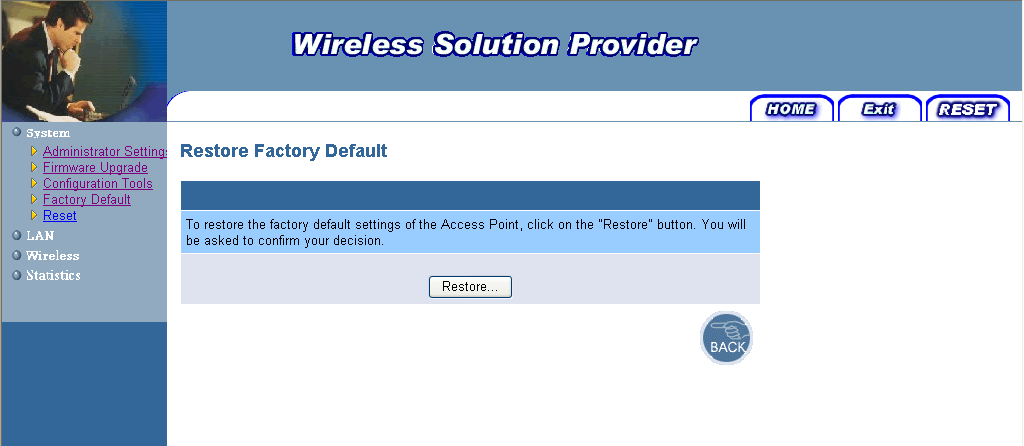

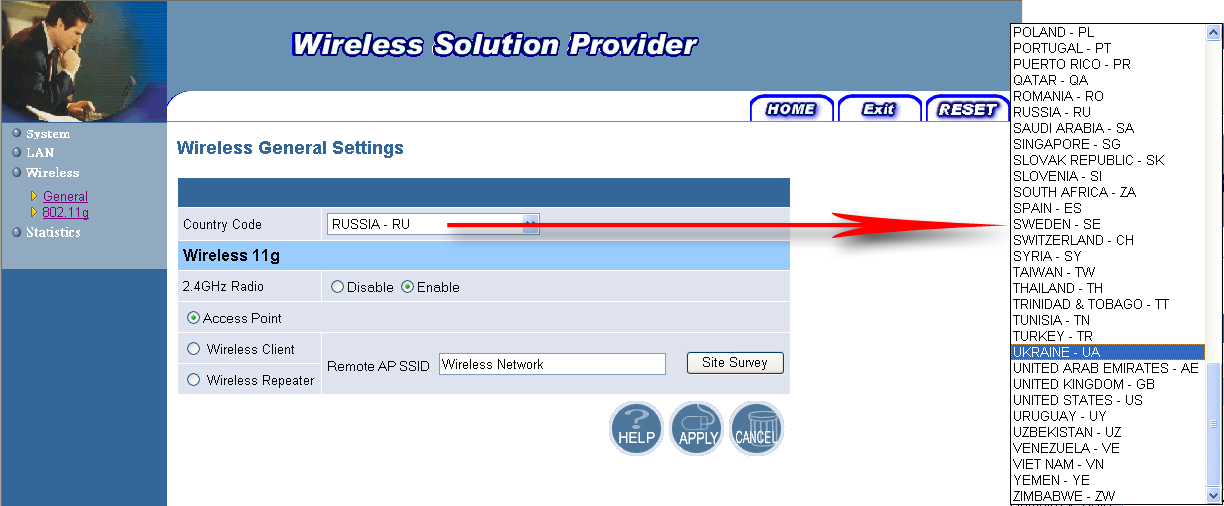

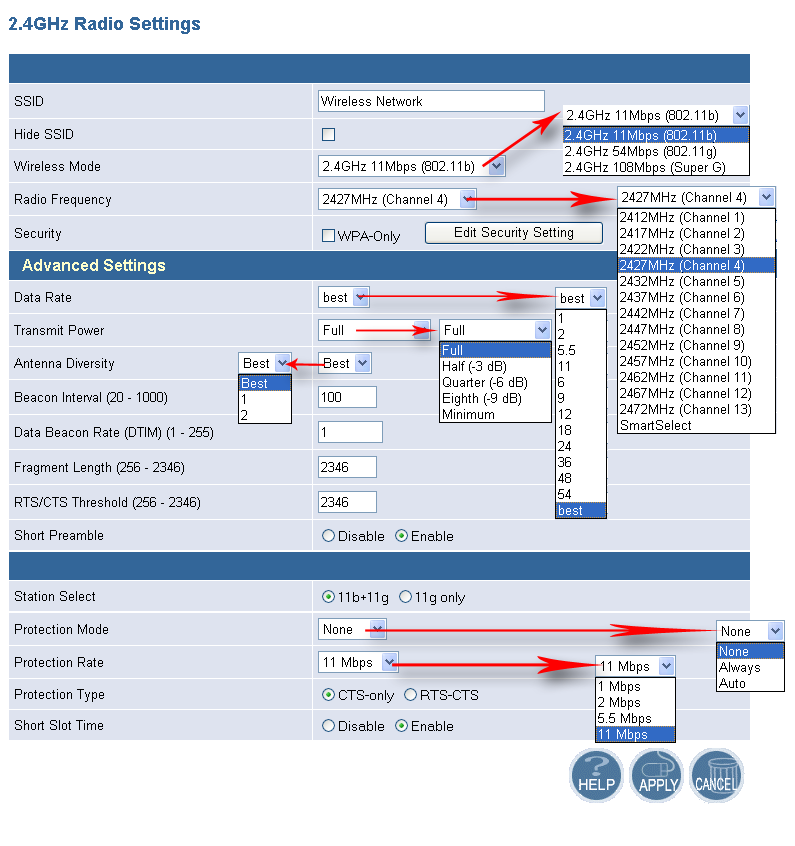

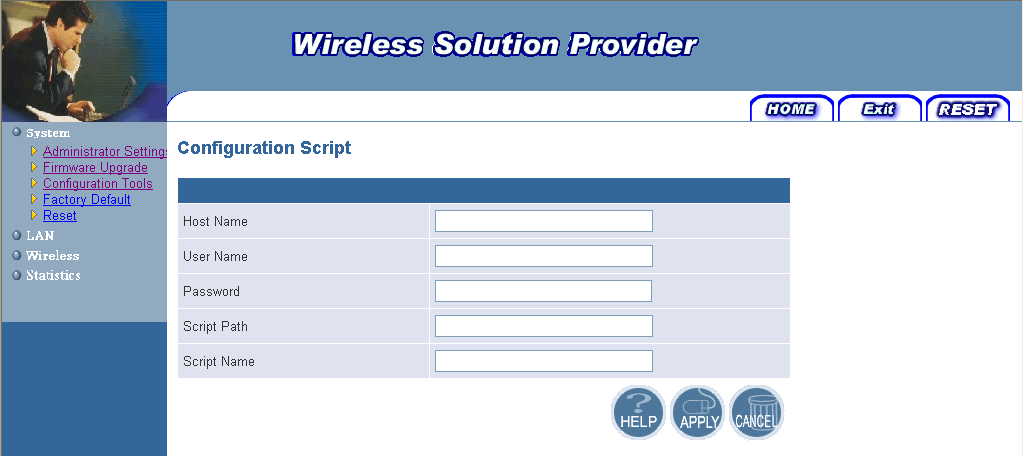

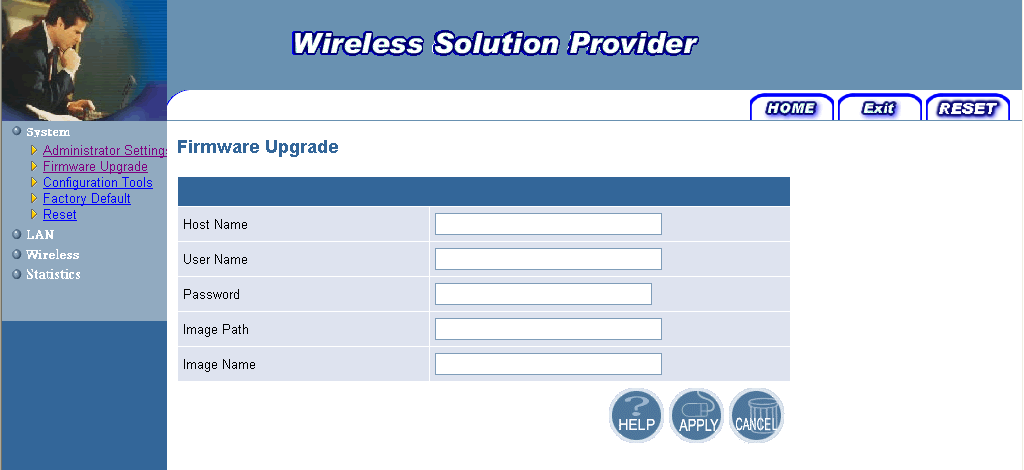

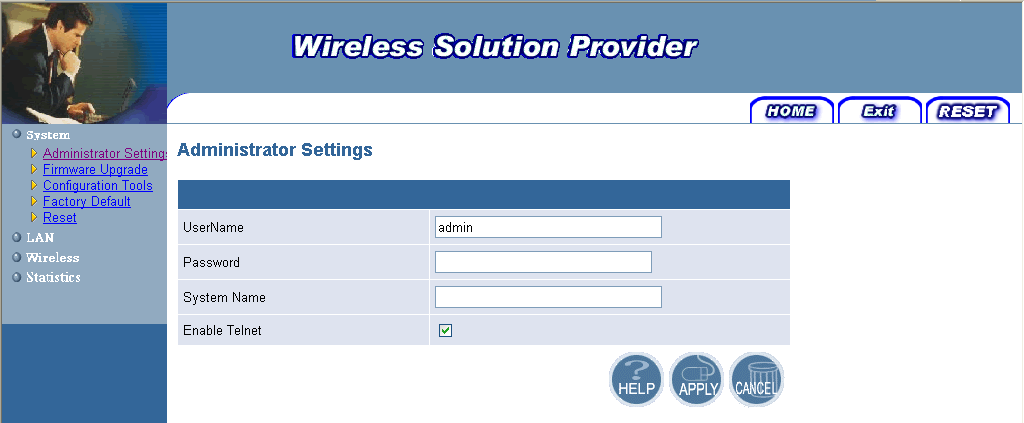

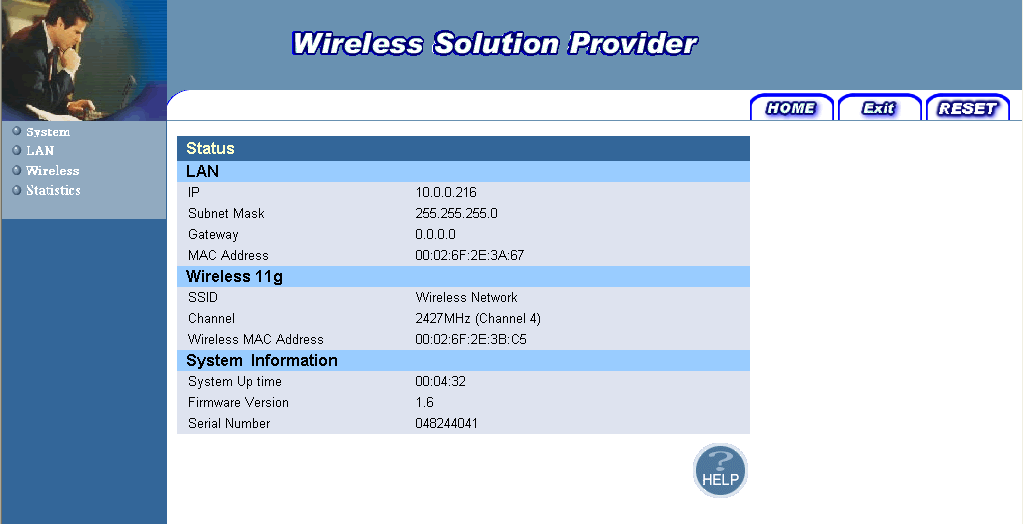

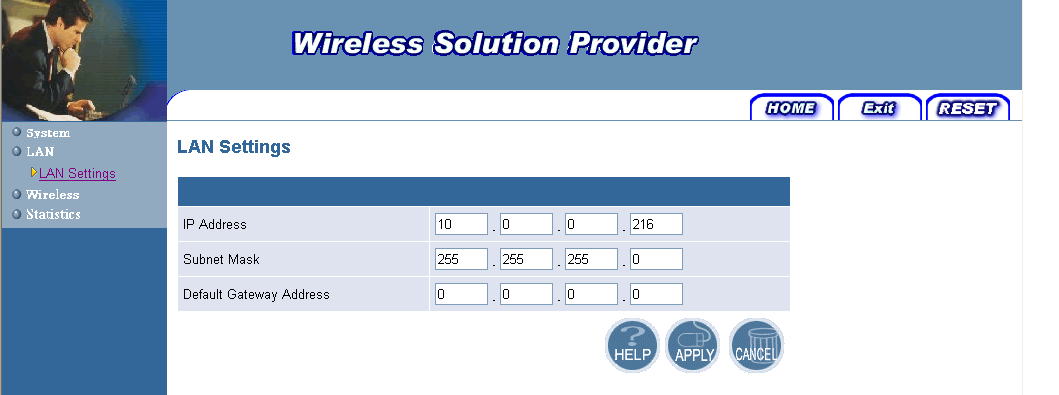

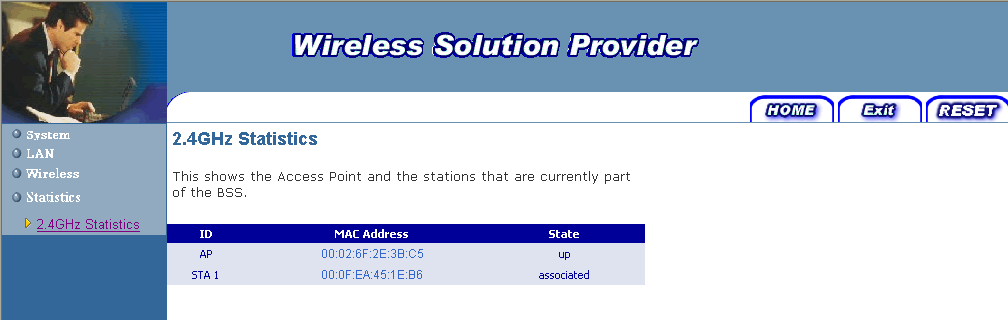

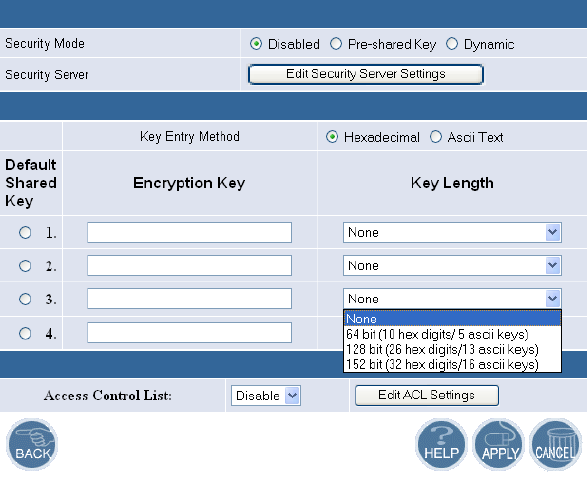

Конфигурация устройства осуществляется через WEB-интерфейс, его скриншоты приведены ниже:
WEB-интерфейс практически полностью состоит из стандартных для подобного рода устройств настроек, поэтому произвести настройку устройства очень легко. Исключением из стандартных является лишь наличие пункта выбора режима Super G 108 Мбит/с. Также интерфейс включает краткую встроенную справочную систему.
Тестирование производительности
Для тестирования использовались беспроводные адаптеры D-Link DWL-G520+ и DWL-G650, которые уже рассматривались нами в одной из предыдущих статей. Так как PCI-адаптер не поддерживает скорость 108 Мбит/с, все тесты, в которых он участвовал, проводились только для режимов 802.11b и 802.11g.
В нашей тестовой лаборатории начаты работы по созданию методики тестирования беспроводных точек доступа, для возможности сравнения точек доступа между собой. Для этого организуются тесты на дальность связи. Проверяется пропускная способность при различной удаленности адаптера от точки доступа — при этом, естественно, используется ноутбук с Carsbus-адаптером, никакие PCI-адаптеры проверить таким образом не представляется возможным. Базовые расстояния берутся с интервалом 10 метров. Несмотря на то, что тестирование проходило внутри здания на максимально возможном расстоянии (~60 метров — длина коридора здания), разница в скорости на различных дистанциях не была особо заметной, поэтому было принято решение о том, что между точкой доступа и Cardbus-адаптером должно быть препятствие. Точка доступа устанавливалась внутри офиса в метре от двери, а в коридоре ставился ноутбук на расстоянии 10, 20, 30 и 40 метров от двери, после чего проводилось тестирование в стандартных режимах (IEEE 802.11b и IEEE 802.11g). Для большей объективности результатов точки доступа должны помещаться в одинаковые условия. Методика тестирования точек доступа находится в стадии разработки, поэтому в дальнейшем условия тестирования могут меняться, но для наглядности текущие результаты будут освещаться в выпускаемых обзорах. Для рассматриваемой в этой статье точки доступа, результаты таких исследований более актуальны, так как она претендует на звание Long Range (и, следовательно, должна покрывать более обширную зону, нежели обычные токи доступа).
Тестирование беспроводного сегмента:
Тестирование проходило в несколько этапов:
- Тест "Точка доступа Senao NL-3054AP3 — PCI адаптер"
- Тест "Точка доступа Senao NL-3054AP3 — Cardbus адаптер"
- Тест "Точка доступа Senao NL-3054AP3 — PCI и Cardbus адаптеры"
- Тест "PCI и Cardbus адаптеры, через точку доступа Senao NL-3054AP3 — режим Infrastructure"
- Тест "Точка доступа Senao NL-3054AP3 — Cardbus адаптер, различная дистанция"
Тест "Точка доступа Senao NL-3054AP3 — PCI адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054AP3. Скорость соединения выставлялась автоматически для режимов 802.11b, и 802.11g. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- PCI — беспроводной адаптер D-Link DWL-G520+
- AP — точка доступа Senao NL-3054AP3
- fdx — генерация трафика в обоих направлениях
Результаты теста для 802.11b и 802.11g режимов:
Максимальная скорость: 5,20 Мбит/с — для 802.11b режима и 19,17 Мбит/с для 802.11g режима — для режима 802.11g это достаточно низкая скорость.
Тест "Точка доступа Senao NL-3054AP3 — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером D-Link DWL-G650 и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054AP3. Скорость соединения выставлялась автоматически для режимов 802.11b, 802.11g и Super G 108 Мбит/с. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- Cardbus — беспроводной адаптер D-Link DWL-G650
- AP — точка доступа Senao NL-3054AP3
- fdx — генерация трафика в обоих направлениях
Результаты теста для 802.11b, 802.11g и Super G режимов:
Максимальная скорость: 4,44 Мбит/с — для 802.11b режима, 21,63 Мбит/с — для режима 802.11g, 44,14 Мбит/с — для режима Super 108 Мбит/с. Использование режима Super G дает значительный прирост производительности, по сравнению с режимом 802.11g. Как видно дополнительные режимы у D-Link и Senao совместимы и дают прекрасные результаты. В режимах 802.11b и 802.11g скорости не очень высокие.
Тест "Точка доступа Senao NL-3054AP3 — PCI и Cardbus адаптеры": трафик гонялся между компьютерами с беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054AP3. Скорость соединения выставлялась автоматически для режимов 802.11g и Super G. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- AP — точка доступа Senao NL-3054AP3
- Cards — беспроводные адаптеры D-Link DWL-G650 и D-Link DWL-G520+
- PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
- Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
- fdx — генерация трафика в обоих направлениях
Результаты теста для 802.11b и 802.11g режимов:
Максимальная скорость: 4,74 Мбит/с — для 802.11b режима, 21,83 Мбит/с — для режима 802.11b — как видно скорости не очень высокие и ни на какие рекорды не претендуют. Полное распределение скоростей приведено ниже:
Из диаграммы видно, что скорость между адаптерами распределяется весьма неравномерно.
Тест "PCI и Cardbus адаптеры, через точку доступа Senao NL-3054AP3 — режим Infrastructure" — трафик гоняется между беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ через точку доступа Senao NL-3054AP3 (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для режимов: 802.11b и 802.11g с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
- Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
- fdx — генерация трафика в обоих направлениях
Результаты теста для 802.11b и 802.11g режимов:
Максимальная скорость: 2,59 Мбит/с для режима 802.11b, 9,87 Мбит/с — для 802.11g — весьма низкие скорости для этих режимов.
Тест "Точка доступа Senao NL-3054AP3 — Cardbus адаптер, различная дистанция" — трафик гонялся между точкой доступа Senao NL-3054AP3 и ноутбуком с беспроводным Cardbus-адаптером D-Link DWL-G560. Скорость соединения устанавливалась в режим Auto. Расстояние между точками менялось и составляло сначала 10 метров, затем 20, 30 и 40 метров, трафик генерируется в обоих направлениях (full duplex). Тест проводился для режимов 802.11b и 802.11g с помощью Chariot NetIQ в течение 1 минуты.
Результаты теста для 802.11b и 802.11g режимов:
Из диаграммы видно, что при использовании 802.11b режима скорость уже на расстоянии 10 метров очень низкая (менее 1 Мбит/с), а при увеличении расстояния — она начинает расти (до 1,05 Мбит/с), что в принципе является аномальным поведением. По диаграмме для 802.11g режима прослеживается уменьшение скорости передачи при увеличении расстояния между точками.
Доступность:
Средняя розничная цена на рассматриваемое в статье устройство: Н/Д(0)
Выводы
Точка доступа Senao показывает весьма невысокие результаты в стандартных режимах 802.11b и 802.11g. Режим Super G 108 Мбит/с совместим с режимом Super G Cardbus-адаптера D-Link, при его использовании скорость передачи значительно возрастает и добирается до 44 Мбит/с.
Плюсы:
- Простота конфигурации
- Значительное повышение производительности при использовании Super G режима
- Возможна работа в качестве повторителя или клиента
- Встроенная справочная система
Минусы:
- Отсутствие возможности ведения Log-журнала
- Весьма низкая производительность в стандартных режимах
