Диаграммы тестирования коммутатора TRENDnet TE100-S16E plus
Диаграммы отражают скорость принимаемого/передаваемого трафика в единицу времени через один порт коммутатора. Статистика собирается с сетевого адаптера с помощью утилиты операционной системы "Perfomance Monitor". По горизонтали идет временная шкала длительностью 100 секунд. По вертикали — скорость передачи данных в байтах. Синий график — принимаемые данные, красный — передаваемый.

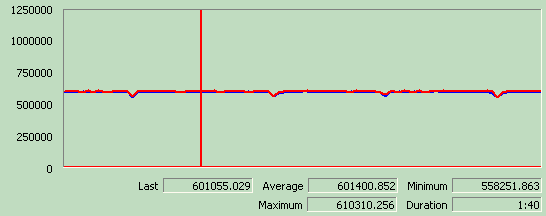

1. Максимальная загрузка коммутатора. Задействуются восемь портов, скорость передачи 100Mbit, Full Duplex, режим передачи данный — все со всеми.
2. Передача данных между двумя портами при отсутствии трафика на остальных (идеальный случай).
|
|
|
2.1 Односторонняя передача из 100Mbits Full Duplex в 100Mbits порт Full Duplex |
2.2 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Full Duplex |
3. Передача данных между 100Mbits Full Duplex и 10Mbits сегментами. Здесь мы выясняем качество коммутации между сегментом 100Mbits Full Duplex (другой коммутатор или клиент) и 10Mbits сегментом с различными параметрами дуплекса.
|
|
|
3.1 Двусторонняя передача между 100Mbits Full Duplex и 10Mbits Full Duplex портами |
3.2 Двусторонняя передача между 100Mbits Full Duplex в 10Mbits Half Duplex портами |
4. Передача данных между 100Mbit Half Duplex портом и портом 10Mbit. Смотрим коммутацию сегментом 100Mbits Half Duplex (обычно 100Mbits концентратор) и 10Mbits сегментом с различными параметрами дуплекса.
|
|
|
4.1 Двусторонняя передача между 100Mbits Half Duplex и 10Mbits портами Full Duplex |
4.2 Двусторонняя передача между 100Mbits Half Duplex и 10Mbits портами Half Duplex |
5. Передача данных между двумя 10Mbits портами.
|
|
|
5.1 Двусторонняя передача между 10Mbits Full Duplex и 10Mbits Full Duplex портами |
5.2 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Half Duplex |
|
|
|
5.3 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Full Duplex |
|
6. Передача данных между 100MBit портами c различными параметрами дуплекса.
Эмулируется наличие коммутатора или концентратора на одном из портов (100Mbits) и 100Mbits концентратора на другом.
|
|
|
6.1 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Half Duplex |
6.2 Двусторонняя передача между двумя 100Mbits Half Duplex портами |
