Выборочные диаграммы тестирования коммутатора MultiCo EW-305K

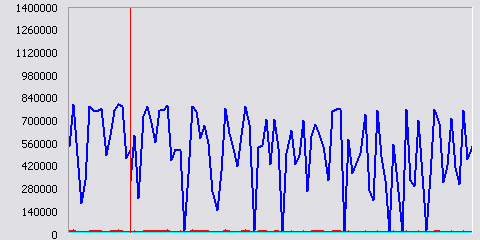

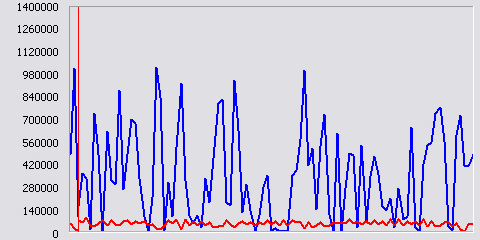

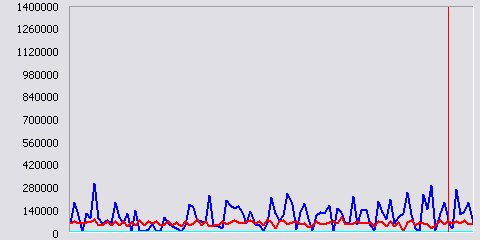

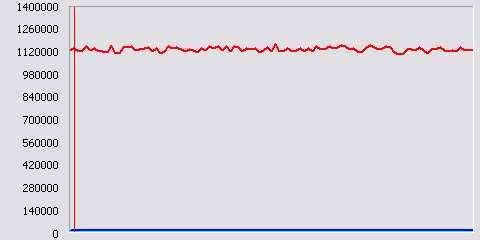

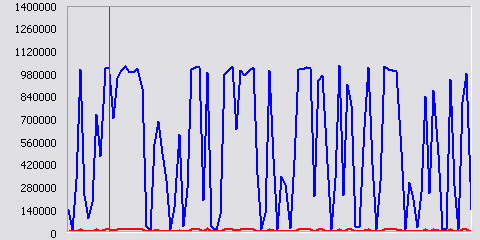

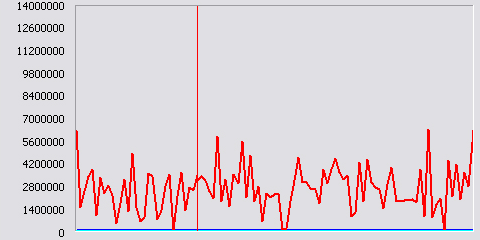

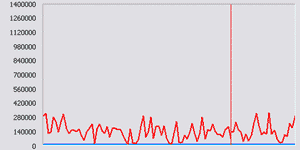

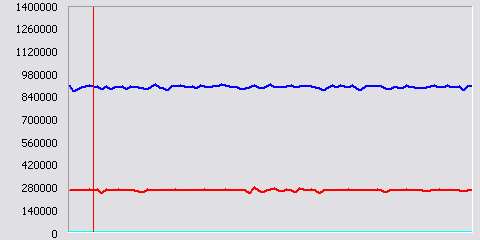

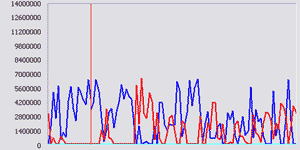

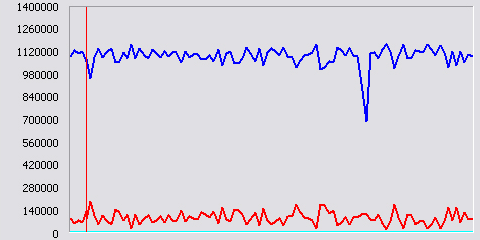

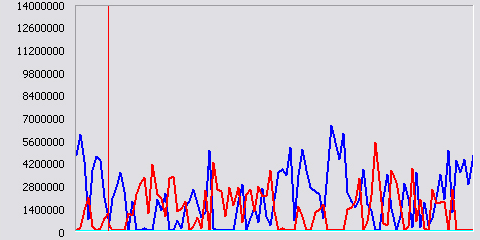

Диаграммы отражают скорость принимаемого/передаваемого трафика в еденицу времени через один порт коммутатора. Статистика собирается с сетевого адаптера с помощью утилита операционной системы "Perfomance Monitor". По горизонтали идет временная шкала длительностью 100 секунд. По вертикали — скорость передачи данных в байтах. Синий график — принимаемые данные, красный — передаваемый.
4. Передача данных между 10Mbits и 100Mbits сегментами. Здесь мы выясняем качество коммутации между двумя сегментами с различными скоростями передачи и параметрами дуплекса.
|
|
|

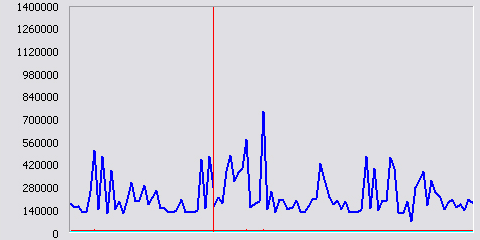

4.1 Односторонняя передача из 100Mbits Full Duplex в 10Mbits порт Full Duplex. |

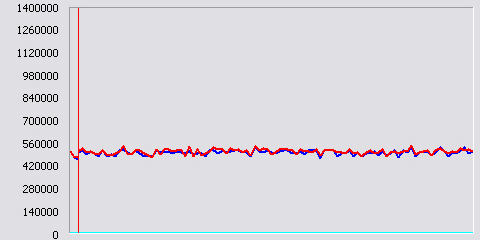

4.2 Односторонняя передача из 10Mbits Full Duplex в 100Mbits порт Full Duplex. |
|
|
|

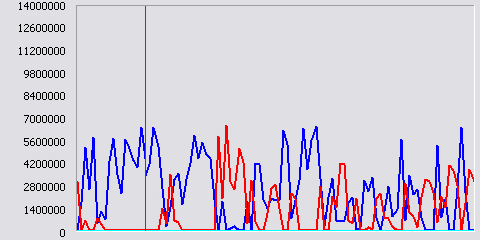

4.3 Двусторонняя передача между 10Mbits Full Duplex и 100Mbits Full Duplex портами. |
4.6 Двусторонняя передача между 10Mbits Half Duplex и 100Mbits Full Duplex портами. |
5. Передача данных между 100Mbit Half Duplex портом и портом 10Mbit.
|
|
|

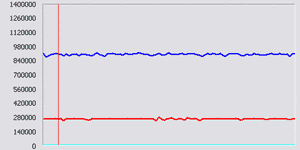

5.1 Односторонняя передача из 100Mbits Half Duplex в 100Mbits порт Full Duplex. |

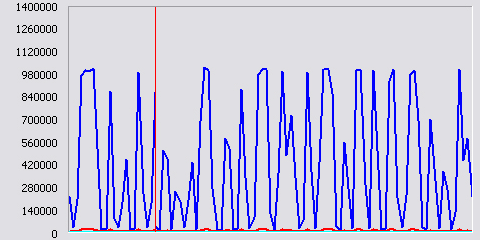

5.2 Односторонняя передача из 100Mbits Full Duplex в 100Mbits порт Half Duplex. |
|
|
|
5.3 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Half Duplex. |
|
|
|
|

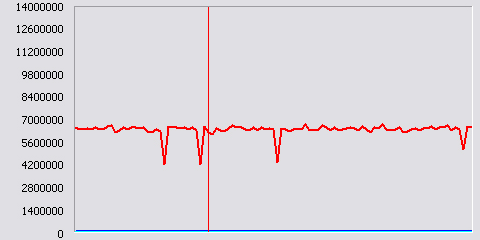

5.4 Односторонняя передача из 100Mbits Half Duplex в 10Mbits порт Half Duplex. |

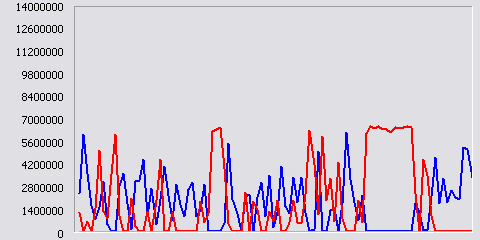

5.6 Двусторонняя передача между 100Mbits Half Duplex и 10Mbits портами Half Duplex. |
|
|
|

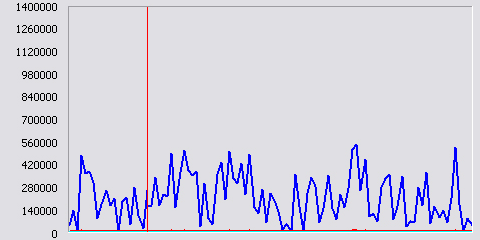

5.8 Односторонняя передача из 10Mbits Full Duplex в 100Mbits порт Half Duplex. |
|
6. Передача данных между двумя 10Mbits портами.
|
|
|
6.1 Односторонняя передача из 10Mbits Full Duplex в порт 10Mbits Full Duplex. |
6.2 Двусторонняя передача между 10Mbits Full Duplex и 10Mbits Full Duplex портами. |
|
|
|
6.3 Односторонняя передача из 10Mbits Half Duplex в порт 10Mbits Half Duplex. |
6.4 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Half Duplex. |
|
|
|
6.6 Односторонняя передача из 10Mbits сегмента Full Duplex в порт 10Mbits Half Duplex. |
|
7. Передача данных между 100MBit портами в режиме полудуплекса. Эмулируется работа коммутатора в режиме объединения нескольких 100MBit концентраторов.
|
|
|
7.1 Односторонняя передача из 100Mbits Half Duplex в 100Mbits порт Half Duplex. |
7.2 Двусторонняя передача между двумя 100Mbits Half Duplex портами. |
|
|
|
7.3 Режим передачи данных «все со всеми» в полудуплексном 100MBit режиме. |
|
