Диаграммы тестирования коммутатора HardLink HS-08


Диаграммы отражают скорость принимаемого/передаваемого трафика за единицу времени через один порт коммутатора. Статистика собирается с сетевого адаптера с помощью утилиты операционной системы "Perfomance Monitor". По горизонтали идет временная шкала длительностью 100 секунд. По вертикали — скорость передачи данных в байтах. Синий график — принимаемые данные, красный — передаваемые.

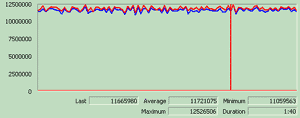

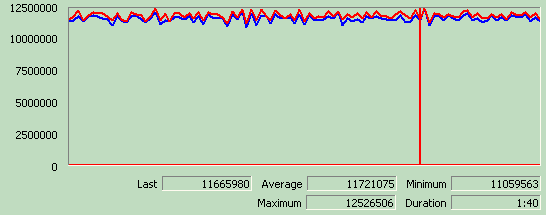

1. Максимальная загрузка коммутатора. Задействуются пять портов, скорость передачи 100Mbit, Full Duplex, режим передачи данных — все со всеми.



2. Передача данных между двумя портами при отсутствии трафика на остальных (идеальный случай).

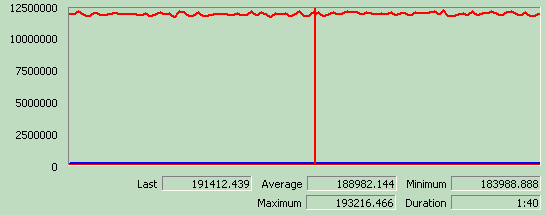

2.1 Односторонняя передача из 100Mbits Full Duplex в 100Mbits порт Full Duplex.

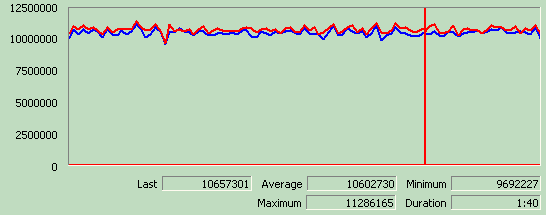

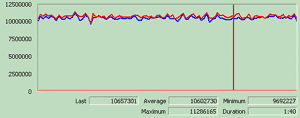

2.2 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Full Duplex.

3. Чтение данных с одного порта во все остальные.
Эмулируем ситуацию "сервер и много клиентов".

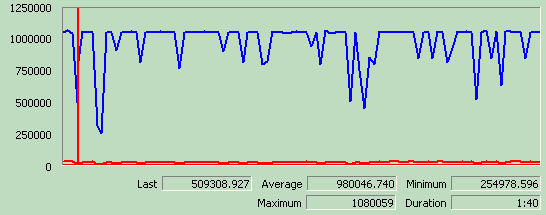

4. Передача данных между 10Mbits и 100Mbits сегментами. Здесь мы выясняем качество коммутации между двумя сегментами с различными скоростями передачи и параметрами дуплекса.


4.1 Двусторонняя передача между 10Mbits Full Duplex
и 100Mbits Full Duplex портами.


4.2 Двусторонняя передача между 10Mbits Half Duplex
в 100Mbits Full Duplex портами.

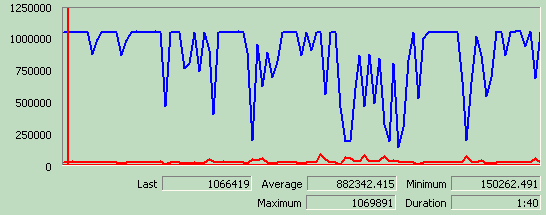

5. Передача данных между 100Mbit Half Duplex портом и портом 10Mbit.


5.1 Двусторонняя передача между 100Mbits Full Duplex
и 100Mbits портами Half Duplex.


5.2 Двусторонняя передача между 100Mbits Half Duplex
и 10Mbits портами Half Duplex.


5.9 Двусторонняя передача между 10Mbits Full Duplex
и 100Mbits портами Half Duplex.

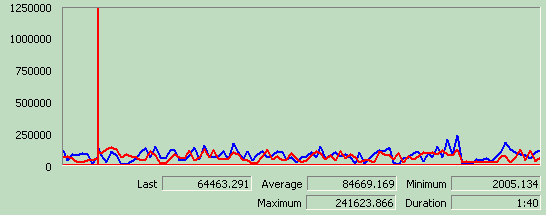

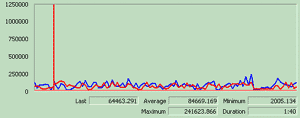

6. Передача данных между двумя 10Mbits портами.


6.1 Двусторонняя передача между 10Mbits Full Duplex и 10Mbits Full Duplex портами.

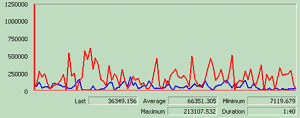

6.2 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Half Duplex.


6.3 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Full Duplex.

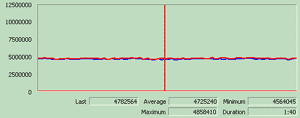

7. Передача данных между 100MBit портами в режиме полудуплекса. Эмулируется работа коммутатора в режиме объединения нескольких 100MBit концентраторов.


7.1 Двусторонняя передача между двумя 100Mbits Half Duplex портами.


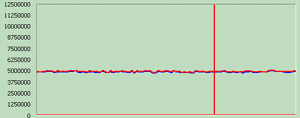

7.2 Режим передачи данных «все со всеми»
в полудуплексном 100MBit режиме.
