Модем Genius 56PCI-L


Выбирать модем, позволяющий устойчиво работать на линии, приходится в основном пользователям устаревших типов АТС — с самыми различными недостатками — от шумов и тресков на линии до повышенного уровня затухания сигнала. В гораздо более выгодных условиях находятся пользователи современных цифровых АТС - практически любой модем сможет обеспечить на таких линиях устойчивую связь и достойную скорость передачи данных. И когда я получил на тестирование WinModem производства фирмы Genius — я отнесся к нему скептически — подобрать модем для приличной работы на моей линии — сущее наказание — работу на протоколе V34, (причем на скорости не выше 19200–21600) смог обеспечить только модем производства фирмы INPRO — IDC-2814BXL, да и то только после весьма тщательной настройки.

Каково же было мое удивление, когда без особых предварительных настроек модем Genius смог установить связь на 16800–19200 bps, причем процедура установления связи проходила весьма быстро, без 5-6 ретрейнов, с которыми происходила установка связи с другими бывшими у меня модемами! Приятно порадовал изрядный "пессимизм" модема — строки "Connect 28800–31200" я так и не увидел — модемы, собранные на чипсете Rockwell пытались соединяться именно на такой скорости — что обычно кончалось разрывом связи после 2-3 минут работы. При этом мне ни разу не пришлось пользоваться командами для ограничения скорости соединения "сверху". С другой стороны, такой пессимизм модема при выборе начальной скорости соединения (и, как потом показала статистика, в процессе работы), вероятно, может отрицательно сказаться на скорости передачи данных при работе на качественных цифровых АТС. Модем также прекрасно ловит сигнал "занято" — на всех протестированных линках ему удавалось это сделать с 4-5 cигнала.

Теперь подробнее о самом модеме:

Genius GM 56PCI-L является внутренним модемом,использующим для работы шину PCI, и представляет собой на удивление маленькую плату с установленным на нем DSP 1646 производства фирмы LUCENT, известной нашему пользователю в основном по модемам Smartlink производства фирмы Archtek, а также по модемам фирмы INPRO (к сожалению, они уже сняты с производства). На плате также установлено бесшумное реле, и весьма маленький динамик, обычный для таких модемов — качество звука оставляет желать лучшего.

Вероятно, с целью удешевления, у модема также отсутствуют гнезда для подключения гарнитуры — записывать и прослушивать голосовые сообщения придется с помощью звуковой карты. Модем поддерживает протоколы V90, V34+, V32 и V22, а также позволяет использование в качестве факса со скоростью до 14400 bps и автоответчика, используя систему команд IS-101.

Комплект поставки:

Модем поставляется в Retail-варианте, в небольшой коробке находятся сам модем, шнур для подключения к телефонной линии, инструкция по установке, и CD с драйверами, программами работы с голосовыми сообщениями, факсом, и терминальной программой Cheyenne Bitware. Дополнительно записаны также Evaluation версии программ VideoLive и WebPhone для работы в интернет, и программа резервного копирования и восстановления информации DiskPro :). На диске также находится электронная версия документации, в том числе на русском языке. На этом, кроме надписей на коробке, вся "русификация" и заканчивается — в списке Country Code драйверов модема Россия отсутствует — при тестировании на этих драйверах пришлось использовать код страны для Финляндии.

Установка и настройка модема:

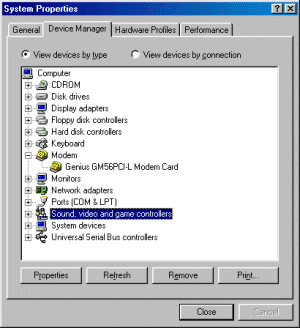

Установка модема и драйверов не доставила никаких проблем — после обнаружения Windows нового устройства драйвера были установлены с прилагаемого CD.



Драйвера в комплекте и на сайте Genius оказались "не первой свежести", и после недолгих поисков была загружена более новая версия 5.44 с сайта производителя чипсета — LUCENT. В этой версии в ядре драйверов появилась таблица параметров для России, и выбор кода страны производится автоматически, в зависимости от настройки "Regional Setting" Windows.

После установки драйверов модем довольно устроился на сэмулированном порту COM3/IRQ4, чем и доставил лишнюю работу при настройке коммуникационных программ для DOS-сессии. При установке драйверов модем занимает первый свободный COM-порт, и при серьезной необходимости изменять его придется путем поиска в реестре Windows строки "PORTNAME" с текущим номером порта модема и замены его на номер необходимого незанятого порта.

Как уже упоминалось выше — для работы с факсами и голосовыми сообщениями в комплект программного обеспечения входит программа Bitware — довольно удобно обьединяющая в контрольной панели все эти программы.

Программа также позволяет работать с несколькими MailBox-ами в режиме автоответчика, позволяя как готовить различные эталонные голосовые сообщения для разных абонентов (доступ по паролю) так и принимать и отправлять раздельные голосовые сообщения и факсы.

В заключение можно сделать следующие выводы:

Преимущества:

Очень устойчивая установка связи и хорошее удержание соединения при работе на линиях среднего качества.

Весьма низкая цена и стабильная работа драйверов модема.

Недостатки:

Прилагаемый бумажный User Manual содержит только процедуру установки модема и драйверов. Мелкие недоработки драйверов вероятно будут исправлены в последующих релизах.

Выводы:

Таким образом, модем Genius 56PCI-L является недорогой "рабочей лошадкой", не создающей пользователю лишних проблем, вполне оправдывает свою низкую цену, и может быть рекомендован для работы в Internet на линиях среднего качества на компьютере с установленной OS Windows или Windows NT.

Полезная информация:

Данные о качестве линии скорости соединения и других параметрах могут быть получены после окончания соединения с помощью команды ATI11 — например из терминальной программы Hyperterminal.

DescriptionStatus
Last ConnectionV.34
Initial Transmit Carrier Rate24000
Initial Receive Carrier Rate12000
Final Transmit Carrier Rate24000
Final Receive Carrier Rate14400
Protocol Negotiation ResultLAPM
Data Compression ResultV42bis
Estimated Noise Level792
Receive Signal Power Level (-dBm)35
Transmit Signal Power Level (-dBm)10
Round Trip Delay (msec)5
Near Echo Level (-dBm)18
Far Echo Level (-dBm)60
Transmit Frame Count3519
Transmit Frame Error Count132
Receive Frame Count6438
Receive Frame Error Count43
Retrain by Local Modem3
Retrain by Remote Modem11
Call Termination Cause0
Robbed-Bit SignalingNA
Digital Loss (dB)NA
Remote Server IDNA

Для ограничения скорости коннекта "сверху" можно использовать регистр S37. При его значении, равном 17 максимальная скорость модема будет ограничена 28800 bps.

Данные о максимально разрешенной скорости соединения и текущих настройках модема могут быть получены командой AT&V.

Некоторая полезная информация о статистике модема может быть получена по этой ссылке: www.multiwave.com/support/right_faq_pcilu_howto.htm

Информация для продвинутых пользователей:

В описании команд и регистров модема, находящемся на сайте Lucent Technologies имеются специальные команды (AT%T21) и описание параметров для редактирования отдельных значений в таблице country. Это позволяет при необходимости изменить настройки модема в части реагирования на сигналы BUSY, DIALTONE, поменять скорость набора телефонного номера и некоторые другие полезные параметры. Кодом России для команды AT%T19 является 2f HEX. При проверке реакции модема на сигналы "занято" рекомендуется выполнять тестирование на линии с громким сигналом — проще всего это сделать, набрав собственный телефонный номер. Пользователям Windows NT возможно, стоит обратить внимание на содержание файла Ltports.inf — в нем содержатся начальные значения для номера COM-порта и IRQ при первой установке драйвера.

Использование модемного фильтра, описанного в статье Модемный фильтр позволило улучшить скорость связи на одну ступень вверх и уменьшить количество ретрейнов в 1,2–1,4 раза. При проведении тестирования данный фильтр был отключен.

Замечание:

1. Относящееся в равной мере ко всем WinModem'ам: Потеря примерно 0,7–1,5 MB оперативной памяти под "Firmware" модема (впрочем, при установленной в компьютер памяти более 32MB это несущественно) и зависимость устойчивой работы ОС от качества реализации драйверов модема; т.к. драйвер работает с привилегиями ядра системы. (При тестировании драйверов этого модема проблем и сбоев не наблюдалось.)

2.Автор данного обзора отдает себе отчет в изрядной доле субьективизма, неизбежной при оценке качества работы модемов, — граница между "отвратительной", "плохой", "хорошей" и "отличной" телефонной линией достаточно расплывчата — и без использования профессионального оборудования — например измерителей фирмы Analytic Telecom System более точная оценка затруднительна.

В качестве примера приведу некоторые параметры телефонной линии, на которой тестировался данный модем:

  • Уровень входного сигнала: -33–39 dB
  • Среднее отношение сигнал/шум: -18–29 dB
  • Число всплесков шумов за 1 минуту: 3–20

Вся информация получена усреднением отчетов по статистике модема IDC-2814

Полезные ссылки:



Модем Genius GM56PCI-L предоставлен фирмой Elko
