Тестирование кулеров в домашних условиях.

В Интернете на различных хардварных сайтах кулеры для процессоров почему-то обычно тестируют в стрессовых условиях. Но ведь не все люди поголовно увлекаются разгоном и не всем нужен прекрасно охлаждающий, но воющий как голодный волк, кулер. Я один из таких людей. Хотя я и люблю погонять свой комп под разгоном, но больше всего я ценю в нем стабильность и тишину. При этом электроплитку получить тоже не хочется (одна уже дома есть, и мы на ней варим кофе). Качество охлаждения стандартного боксового кулера от Intel заставило задуматься о его замене. Как раз к этому моменту на сайте www.ixbt.com появилось это техническое задание от GlacialTech. Естественно я (человек, проведший на этом сайте и его конференции уже пять лет) решил завербоваться на это тестирование.

Через не которое время мне курьером были доставлены два кулера которые и стали героями моих измывательств над моим многострадальным компьютером. Итак, посмотрим, что же собой представляют GlacialTech Igloo 5070PWM и Igloo 5100PWM.

GlacialTech Igloo 5100PWM.

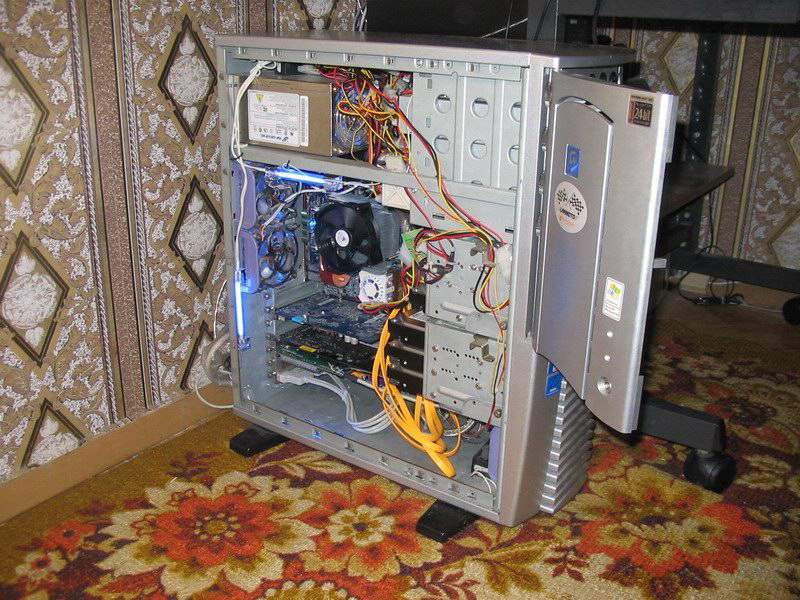

Начать я решил с этого кулера, кроме того, он и тестировался первым, дабы сократить количество разборок моего компа. Но для начала приведу конфигурацию тестового компа:

• Процессор S-775 Intel Pentium 4 630 (3.0GHz, 2MB L2 Cache, IEST, C1E, EMT64, HTT)
• Мат.плата S-775 Gigabyte Ga-8I955X Royal (i955X, DDR2-667, IEE1394b, SATA2/IDE RAID, 2xGBLan, ATX)
• Память 2x512MB DDR2-533 Kingston (на чипах Samsung M3, CL4.0-11-4-4)
• Видеокарта PCIex 16x Gigabyte GV-NX66T128D (GeForce 6600GT, 128MB GDDR3)
• Винчестеры 2х160GB Seagate Barracuda 7200.7 ST3160023AS, 2x120GB Seagate Barracuda 7200.7 ST3120026AS
• Приводы DVD+-RW NEC ND-2500A@2510A, CD-RW AsusTek CRW-5232AS
• Корпус Miditower ChiefTec Dragon DX-01SLDU с 530W блоком питания Fortron FSP530-60GNA
• Общее кол-во кулеров в корпусе на мат.плате и БП - 8 шт. (работают на минимальных оборотах)

И так с моей жертвой познакомились. Приступаем к препарированию кулеров.

Комплект поставки Igloo 5100PWM весьма и весьма скромный. В коробке скучного белого дизайна с указанием характеристик семейства 5100, лежит сам вентилятор. На основание кулера нанесена сероватая термопаста защищенная при транспортировке прозрачной пластиковой крышкой. Вот собственно и все.

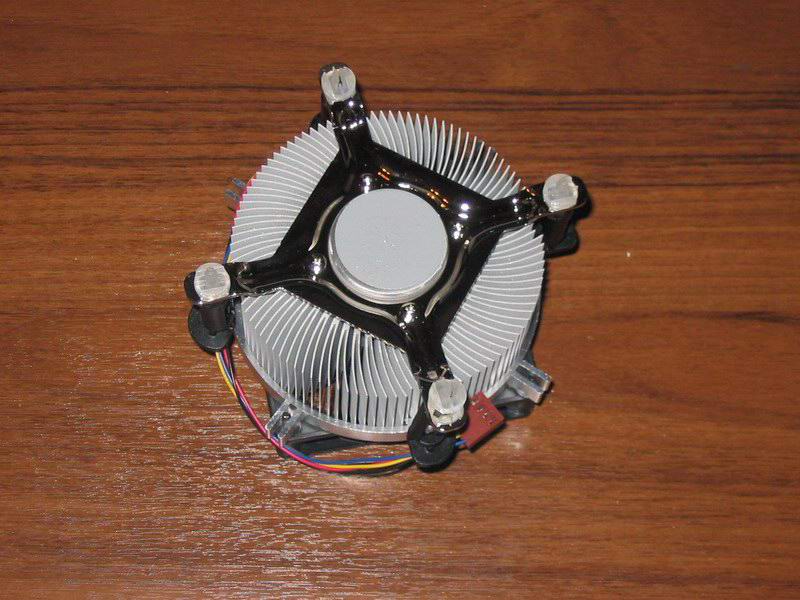

Сам кулер тоже не представляет из себя ничего особенно выдающегося, практически полностью копируя дизайн Интела. Но есть и небольшие отличия:

1. Вентилятор большего диаметра (80*80*15мм).
2. Лопасти кулера защищены рамкой от попадания проводов.
3. Вентилятор крепится к радиатору шурупами через пластиковые прокладки.
4. Диапазон скоростей вращения от 600 до 3600 rpm (регулируется материнской платой)

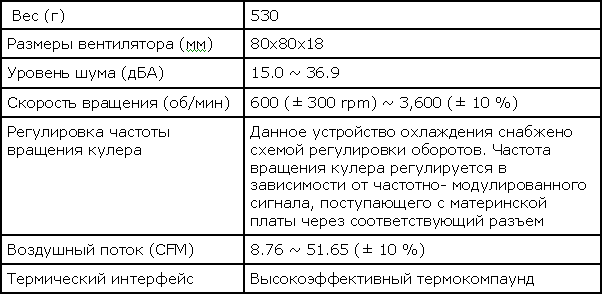

Характеристики кулера взяты с сайта GlacialTech:

Весьма неплохие характеристики, посмотрим, что это ему даст в реальной жизни.

Установка кулера прошла почти безболезненно, почему почти? Смотрите ниже в »плюсах и минусах«

GlacialTech Igloo 5070PWM.

По сравнению с Igloo 5100PWM и боксовым кулером, о GlacialTech Igloo 5070PWM стоит сказать по подробнее.

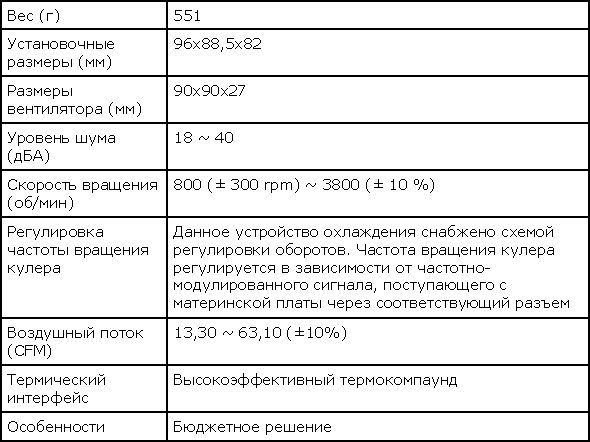

Во-первых, габариты этого кулера произвели на меня неплохое впечатление, что в сочетании с обещанными на сайте GlacialTech характеристиками просто должны были показать неплохие результаты:

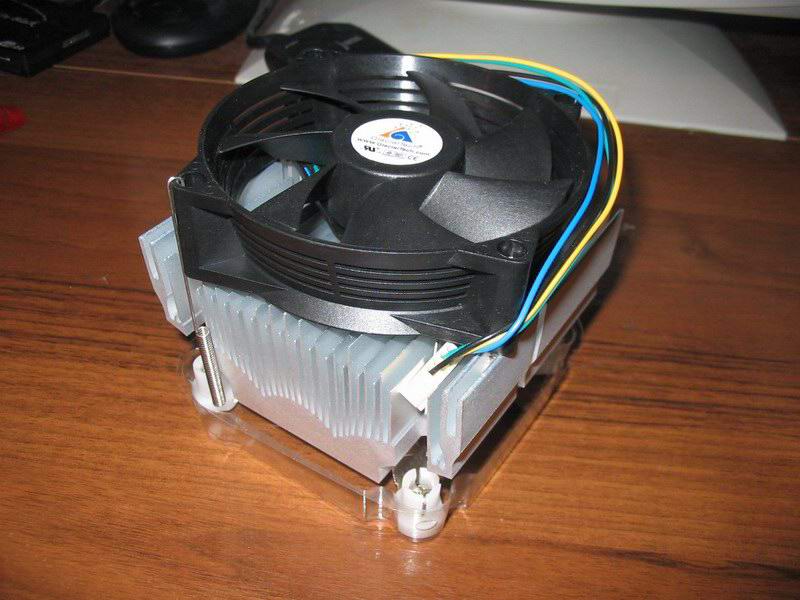

Внешний же вид производит впечатление в основном размерами 90-мм кулера и надежностью крепления (о нем будет сказано далее). На подошве, так же как и у предыдущей модели Igloo 5100PWM нанесен слой высоко эффективного термоинтерфейса (кстати, он присутствует на всех кулерах GlacialTech).

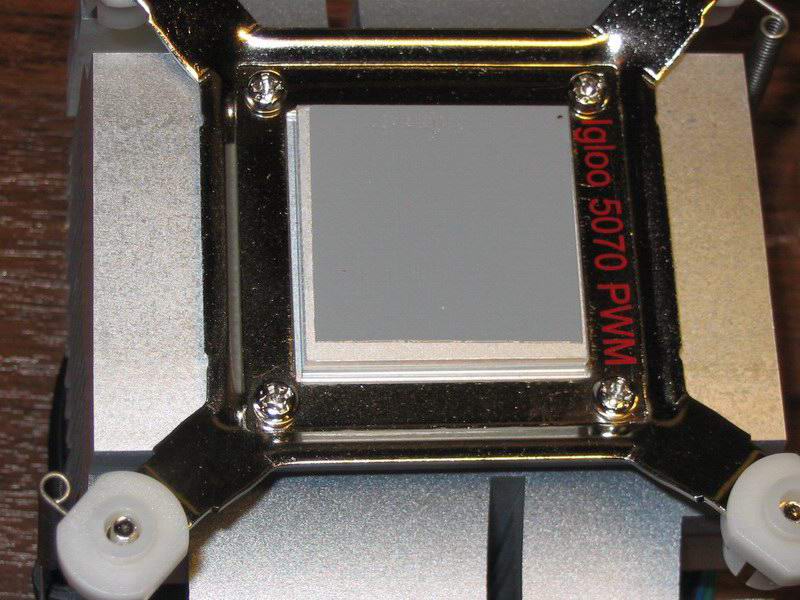

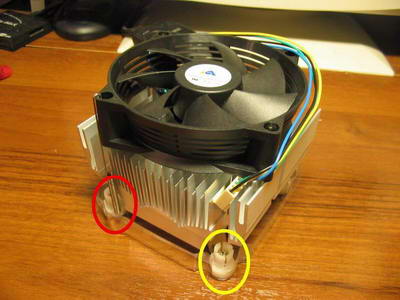

Во-вторых, кулер оснащен 90-мм вентилятором достаточно интересной формы. Вентилятор суживается к низу приблизительно до 80мм, что дает дополнительный напор воздуха. Подошва выполнена достаточно интересной формой (не думаю, что это повысит эффективность отвода тепла, но инженерам GlacialTech виднее). Две противоположенные клипсы крепления кулера подпружинены (а что мешало подпружинить остальные две??? :-\).

В-третьих, в кулере нет ни грамма меди, он полностью алюминиевый, отсюда и небольшой вес в 550 грамм.

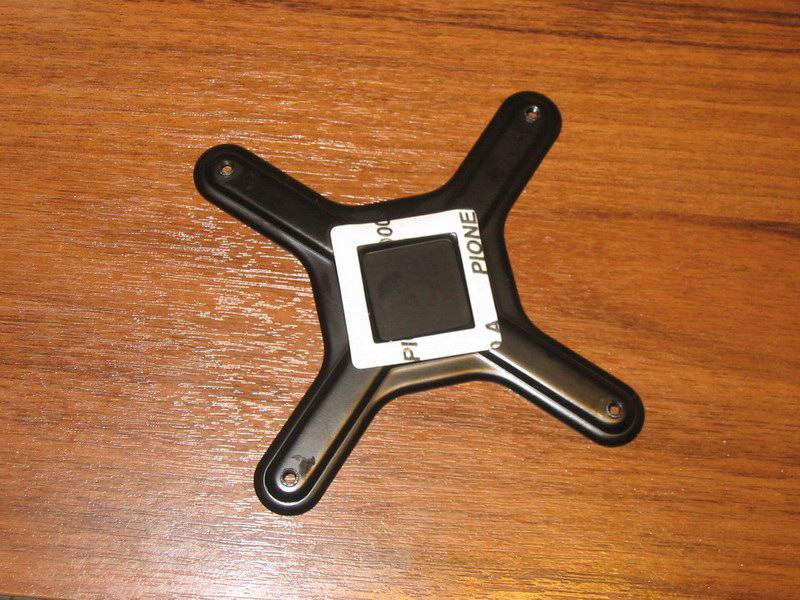

Комплектация кулера мало, чем отличается от предыдущего экземпляра. Та же серая коробка с характеристиками, единственное, что в комплекте идет Х-образная скоба для крепления кулера на материнскую плату. И все…

Установка именно этого кулера доставила больше всего хлопот. Связанно это с необходимостью демонтажа материнской платы и установки крепежной скобы. Мой корпус Chieftec не обладает съемным поддоном для материнской платы, поэтому пришлось попотеть, разбирая ПК и устанавливая на плату кулер.

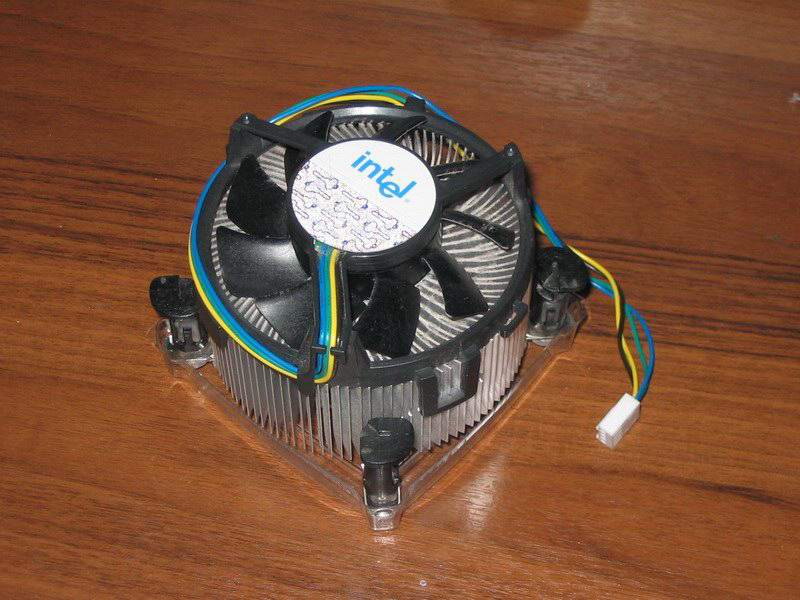

Sanyo Denki Intel Boxed Cooler PWM.

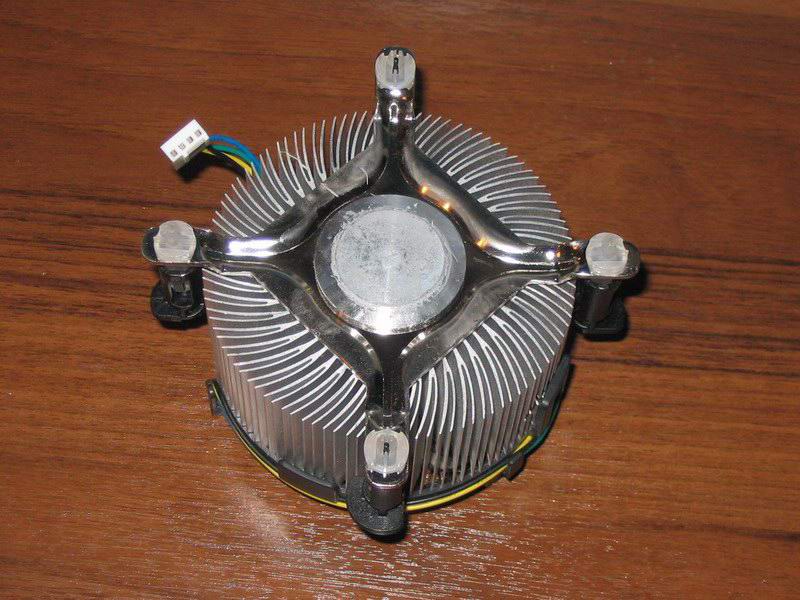

Ну, этот участник в особенном представлении не нуждается. Его можно найти в любой коробке с боксовым процессором Intel. Но упомянуть о нем стоит. Внешний вид не представляет ничего особенно примечательного. Огромный вентилятор на круглой алюминиевой платформе с медным стержнем внутри. Лопасти вентилятора ничем не защищены, поэтому стоит озаботится об аккуратной укладке проводов. На подошве слой гадкого серого термоинтерфейса.

К сожалению, я не смог нигде найти характеристики данного кулера, но кое-что приблизительно накидать могу так:

На точность они не претендуют, но лучше чем ничего.

Установка данного кулера не принесла особенных проблем за исключением одной свойственной все кулерам под Socket 775 - слишком тугие защелки. При закреплении кулеров материнская плата очень сильно прогибается.

Тестирование.

Тестирование проводилось под ОС Windows XP Service Pack 2, прогрев процессора осуществлялся программой S&M 1.73, и ей же снимались показания с MotherBoard Monitor 5.3.70. Система хоть и свежее установленная, но параллельно работала куча процессов (т.е. ОС не настраивалась на максимальное быстродействие, хотя и не много протвикана). Показатели снимались на первой, седьмой и 15 минуте работы, так как дальнейшего подъема температуры при 100% загрузке ЦПУ добиться уже не удавалось, температура устанавливалась постоянной. В общем, стандартный ПК, работающий у многих дома. Согласитесь, вряд ли у кого-то стоит дома чистый Windows без дополнительных программ? Ведь надо же работать на компьютере. В общем, начнем наше исследование.

Итак, первый будет Intel Boxed Cooler:

Эстафету принимает GlacialTech Igloo 5100PWM:

Наконец посмотрим, чем порадует GlacialTech Igloo 5070PWM:

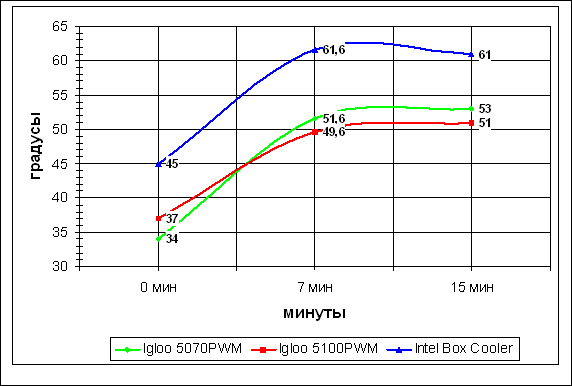

Итак, сводная таблица и диаграммы:

Выводы по тестированию.

Intel Boxed Cooler - самый тихий и низкооборотистый в данном тестировании. Но стартовая и максимальная температура самые высокие 45 и 61 градус Цельсия соответственно при минимальных скоростях в данном тестировании в 1910 и 3110 rpm.

GlacialTech Igloo 5100PWM - хорошие показатели стартовой температуры и просто отличные при максимальной (37 и 51 градус) при достаточно высокой начальной скорости 2630 rpm и хороших показателях на максимальной скорости 3110 rpm, по шуму, чуть громче (максимум на пару децибел) чем Intel.

GlacialTech Igloo 5070PWM - самый лучший показатель по стартовой температуре и второе место по начальной скорости после Intel'а (34 градуса и 2150rpm), но с ростом температуры теряем позиции и перемещаемся чуть ниже с максимальными показателями температуры в 53 градуса при 3470 rpm. Достаточно отчетливо слышен шум проходящего через кулер воздуха. Самый шумный кулер.

Итак, места распределяются так:

• 1. GlacialTech Igloo 5100PWM - как самый эффективный и тихий.
• 2. GlacialTech Igloo 5070PWM - эффективность чуть ниже, но сам кулер более шумный чем 5100PWM.
• 3. Intel Boxed Cooler- хоть он и самый тихий в тестировании, но слишком высокие температуры не дают ему подняться выше третьего места. 61 градус слишком близко к порогу срабатывания троттлинга для моего процессора (порог ~ 66 градусов).

Замечания и пожелания к кулерам GlacialTech (плюсы и минусы).

+ Плюсы.

• Высокая эффективность кулеров,
• Низкий уровень шума,
• Цена,
• Неподпружиненные две лапки у кулеров Igloo 5070 заставляют поорудовать отверткой в клипсе при демонтаже кулеров.
• Коробки… серые и белые… Цветные привлекли бы больше внимания на полках магазинов.

- Минусы

• Жесткое крепление при установке прогибает мат.плату. (у S-775 кулеров).

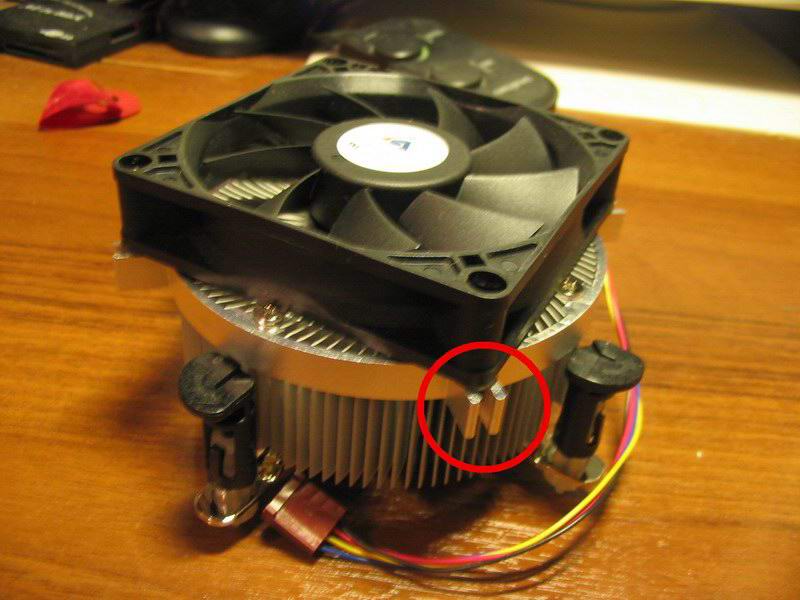

• Небольшой недочет в креплении вентилятора у серии Igloo 5100 заставил снять кулер с северного моста матери и U-DPS модуль.
• Слишком длинные лапки для крепления вентилятора упираются в указанные детали на мат.плате. (см. рисунок ниже).





• Неподпружиненные две лапки у кулеров Igloo 5070 заставляют поорудовать отверткой в клипсе при демонтаже кулеров.





• Коробки… серые и белые… Цветные привлекли бы больше внимания на полках магазинов.
